كيفية استخدام مفتاح بيزو: التشغيل والتوصيل والتطبيقات الصناعية



تستفيد مفاتيح بيزو من التأثير الكهروإجهادي، حيث تحول لمسة بسيطة إلى نبضة كهربائية موثوقة. يوفر هذا الابتكار متانة الحالة الصلبة ودقة لا مثيل لها للتحكم الصناعي الحرج. سواء كنت تدمج زرًا متينًا مركبًا على لوحة في آلات ثقيلة أو تصنع واجهة معقمة لأجهزة طبية متطورة، فإن إتقان مفاتيح بيزو يوفر عمرًا طويلًا وسلامة إحكامًا فائقين. في هذا الدليل الشامل، سنقوم بتوضيح مفتاح بيزو، والتعمق في أساسه العلمي، وتفاصيل الأسلاك وبروتوكولات السلامة، ومقارنة أنواع المفاتيح المختلفة، وتسليط الضوء على مزاياها الأساسية، واستكشاف التطبيقات الصناعية الواسعة النطاق، وشرح كيفية تخصيص والحصول على حلول بالجملة. في النهاية، ستكتسب المعرفة الدقيقة لتحديد وتوصيل وصيانة مفاتيح بيزو بشكل فعال — وعندما يتطلب مشروعك مكونات مخصصة أو شراء بكميات كبيرة، يمكنك تواصل مع Langir للحصول على حلول مفاتيح الضغط المخصصة الخاصة بك لمناقشة الأسعار التنافسية بالجملة ودعم تصميم OEM/ODM المتخصص.

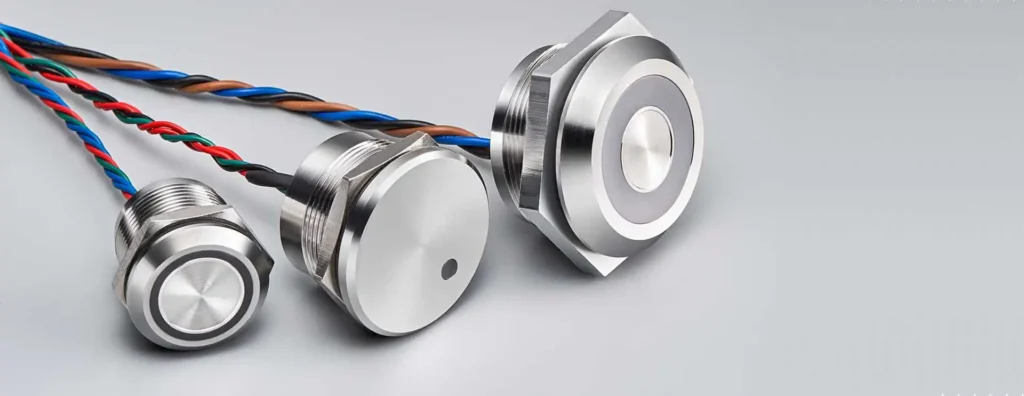

فهم المفتاح البيزو: التعريف والوظيفة الأساسية

يمثل المفتاح البيزو زر ضغط قوي وصلب يستخدم التأثير الكهروإجهادي المتأصل في السيراميك أو الكوارتز لإنتاج إشارة كهربائية دقيقة. يزيل هذا التصميم التآكل الميكانيكي، مما يضمن موثوقية لا مثيل لها. وهو محاط بغطاء مغلق تمامًا، مما يحمي المكونات الداخلية بدقة من الغبار والرطوبة، مما يجعله الخيار الأمثل للبيئات الصعبة ومتطلبات التشغيل عالية الدورات.

سنستكشف الآن مبادئه الأساسية:



• التأثير الكهروإجهادي
• آلية التنشيط
• إخراج الإشارة الكهربائية

احصل على عرض أسعار لمفاتيح Piezo المخصصة من Langir



التأثير الكهروضغطي: علم تشغيل المفاتيح الكهربائية الانضغاطية

يصف التأثير الكهروإجهادي الظاهرة الرائعة التي تولد فيها بلورات أو سيراميك معين شحنة كهربائية عند تعرضها لضغط ميكانيكي. وهذا يتيح تحويل القوة المطبقة إلى جهد كهربائي بشكل مباشر وفعال، مما يضمن تشغيل مفتاح موثوق للغاية. وتجسد مواد مثل تيتانات زركونات الرصاص هذا المبدأ، حيث تنتج نبضة جهد كهربائي مميزة دون الاعتماد على أي اتصالات متحركة. وفهم هذا التحول في الحالة الصلبة أمر أساسي لفهم كيفية تحويل مدخلات الضغط الفيزيائي بسلاسة إلى أوامر دقيقة للدائرة الكهربائية.



IEEE، "المواد الكهروضغطية لأجهزة الاستشعار والمشغلات" (2022)

يؤكد هذا البحث الموثوق على الأساس العلمي لكيفية تحويل مدخلات الضغط الميكانيكي بدقة إلى إشارات كهربائية داخل مفتاح بيزو.



تنشيط مفتاح بيزو: آلية الضغط الميكانيكي

عندما يضغط المستخدم على غطاء المشغل، تنتقل القوة المطبقة مباشرة إلى عنصر كهرضغطية نحيف، مما يعرضه للضغط. ثم ينثني هذا العنصر، مما يولد فرق شحنة فوري عبر أسطحه، يتم اكتشافه على الفور بواسطة أقطاب كهربائية موصلة مدمجة. بعد ذلك، تفسر دائرة التكييف الداخلية هذه النبضة الدقيقة على أنها تنشيط نهائي للمفتاح، مما يزيل بشكل فعال ارتداد التلامس والتآكل المتأصل في تصميمات المفاتيح الميكانيكية التقليدية.



إخراج الإشارة الكهربائية لمفتاح بيزو

يولد المفتاح البيزوزي ارتفاعًا مؤقتًا في الجهد الكهربائي — يتراوح عادةً بين 20 فولت و 300 فولت كحد أقصى، اعتمادًا على القوة المطبقة. يتطلب هذا الناتج دائرة تكييف أو محركًا مخصصًا لترجمة النبضة بدقة إلى إشارة منطقية مستقرة وقابلة للاستخدام (على سبيل المثال، 5-24 فولت تيار مستمر). بمجرد تكييفها بشكل صحيح، تقوم هذه الإشارة بتبديل مرحل أو مدخل وحدة تحكم دقيقة بدقة تصل إلى أجزاء من الألف من الثانية، مما يضمن أداء تبديل نقي في أنظمة الأتمتة أو السلامة الحرجة.



توصيل مفتاح بييزو: دليل التثبيت خطوة بخطوة مع الرسوم التوضيحية

يتطلب توصيل مفتاح بيزو بنجاح اتباع تسلسل دقيق: اختيار التكوين المناسب، وإعداد الكابلات بدقة، والتوصيل وفقًا لقطبية صارمة، وتأمين جميع العوازل الواقية. يضمن الالتزام بهذه الخطوات التشغيل الموثوق به ويحافظ على سلامة الختم الحرجة للمفتاح.



1. تحديد التكوين الأمثل للأسلاك (مفتوح عادةً، مغلق عادةً، نبضي، أو مزود بمزلاج).
2. قم بتجميع الأدوات الأساسية: أداة تقشير الأسلاك الدقيقة، ومكواة لحام أو أداة تجعيد احترافية، ومقياس متعدد موثوق.
3. قم بتثبيت المفتاح بشكل آمن وقم بتوجيه الكابلات بعناية من خلال فتحة اللوحة المزودة بحشية مناسبة.
4. قم بتوصيل الأسلاك الموجبة والسالبة بدقة إلى وحدة التشغيل أو وحدة التكييف المخصصة.
5. تحقق من الاستمرارية وإخراج النبضات باستخدام جهاز قياس متعدد قبل إكمال التجميع النهائي.



شرح تكوينات الأسلاك الشائعة لمفاتيح بيزو



نوع التكوين	السلوك التشغيلي	التطبيق الأساسي
مفتوح عادة (NO)	ينشط الدائرة عند التشغيل	التحكم اللحظي في واجهات الآلات الصناعية
مغلق عادة (NC)	يعطل الدائرة عند التشغيل	أنظمة التوقف الطارئ الحرجة
نبض	يصدر نبضة واحدة محددة لكل ضغطة	إشارات الإدخال الرقمي لوحدات التحكم المنطقية القابلة للبرمجة (PLC)
الإغلاق	يغير حالة الإخراج مع كل ضغطة	التحكم المستمر في التشغيل/الإيقاف في لوحات الإضاءة أو لوحات الطاقة



الأدوات والمواد الأساسية لتوصيلات مفاتيح بيزو

قبل البدء في توصيل الأسلاك، تأكد من توفر العناصر الأساسية التالية:



• أسلاك معزولة عالية الجودة، مصنفة بشكل مناسب لمتطلبات الجهد الكهربائي للوحة الكهربائية الخاصة بك
• أداة دقيقة لتجريد الأسلاك وأداة تجعيد احترافية أو محطة لحام
• أنابيب متينة قابلة للانكماش بالحرارة وأربطة كابلات قوية لتخفيف الضغط بشكل فعال
• برنامج تشغيل متوافق أو وحدة تكييف مصممة خصيصًا لمخرجات المفتاح البيزو
• مقياس متعدد موثوق به للتحقق الشامل من الاستمرارية والجهد الكهربائي

إن تجهيز هذه العناصر الأساسية يسهل عملية التثبيت بشكل كبير ويقلل من احتمالية حدوث اختلافات في التوصيلات.



ضمان توصيل مفتاح بيزو الخاص بك بالدائرة الكهربائية بشكل آمن

التزم بدقة بأفضل ممارسات السلامة هذه لحماية معداتك وموظفيك:



• قم دائمًا بفصل جميع مصادر الطاقة تمامًا قبل البدء في أي إجراءات توصيل الأسلاك.
• تحقق بدقة من القطبية باستخدام جهاز قياس متعدد قبل إجراء أي توصيلات دائمة.
• استخدم فقط برنامج التشغيل المحدد من قبل الشركة المصنعة لتجنب أي تلف محتمل بسبب الجهد الزائد.
• ثبت جميع الكابلات بإحكام، وتأكد من أنها بعيدة عن أي مكونات متحركة أو حواف حادة.
• قم بإغلاق جميع نقاط الدخول بدقة باستخدام حشيات مناسبة للحفاظ على تصنيف الحماية IP68/IP69K.

يضمن الالتزام الصارم بهذه الاحتياطات الهامة الحفاظ على سلامة المفتاح ومانع التسرب بشكل مستمر ويمنع بشكل فعال أي قصر دوائر كهربائية عرضي.



إطلاق العنان للمزايا الأساسية لمفاتيح Piezo

تتميز مفاتيح Piezo بعمرها الطويل الاستثنائي وقدراتها الفائقة في الإغلاق. فهي تحول الضغط الميكانيكي مباشرة إلى نبضات كهربائية دقيقة، متجاوزة تمامًا التلف والارتداد المتأصل في المفاتيح التقليدية. هذا التصميم المبتكر يلغي تقريبًا دورات الصيانة ووقت التعطل المكلف، ويوفر باستمرار ملايين التشغيلات الموثوقة حتى في ظل أقسى ظروف التشغيل.

وتشمل مزاياها الرئيسية ما يلي:



• عدم وجود أجزاء متحركة → يزيل التآكل الميكانيكي تمامًا
• هيكل مغلق تمامًا → يضمن مقاومة فائقة للماء والغبار
• استهلاك طاقة ضئيل → مناسب بشكل مثالي للأنظمة الموفرة للطاقة التي تعمل بالبطاريات

احصل على عرض أسعار لمفاتيح Piezo المخصصة من Langir



متانة فائقة: لماذا تتفوق مفاتيح Piezo على نظيراتها الميكانيكية

تخلو مفاتيح البيزو من أي اتصالات منزلقة أو دوارة، وهي مصممة لتحمل أكثر من 50 مليون عملية تشغيل دون أي تدهور ملموس في الأداء. تتميز عناصرها الصلبة المتينة بمقاومة الصدمات والاهتزازات الشديدة، مما يجعلها أكثر موثوقية في التطبيقات الصعبة والاستخدام المستمر مقارنة بالأزرار الميكانيكية التقليدية.



قوة التصميم المُحكم: حماية مفاتيح بيزو في البيئات القاسية

تم تصميم أغطية مفاتيح Piezo بدقة متناهية لتحقيق تصنيفات IP68 أو IP69K الهائلة، والتي تم تحقيقها من خلال حشيات مانعة للتسرب دقيقة وبنيات ملحومة متينة. يعمل هذا التصميم على منع دخول الماء والغبار والمواد الكيميائية المسببة للتآكل بشكل فعال. تعمل هذه الحشيات المتطورة على إطالة العمر التشغيلي بشكل كبير في البيئات الصعبة في الهواء الطلق أو البحرية أو معالجة الأغذية حيث يؤدي دخول الرطوبة أو الجسيمات إلى الإضرار بسرعة بأداء المفاتيح التقليدية.



مفاتيح بيزو: الخيار المثالي للتطبيقات الحساسة من الناحية الصحية

تتميز مفاتيح بيزو بسطح أملس غير مسامي مصنوع من الفولاذ المقاوم للصدأ عالي الجودة أو البلاستيك المتخصص، ويمكن تنظيفها بدقة باستخدام مطهرات قوية وتعقيمها دون أي خطر من التلف. إن الغياب التام للشقوق والأجزاء المتحركة يمنع بشكل طبيعي تراكم البكتيريا، مما يضمن تشغيلًا صحيًا لا تشوبه شائبة في البيئات الطبية والصيدلانية وتجهيز الأغذية الحساسة.



اختيار مفتاح بيزو: الأنواع المتاحة وعوامل الاختيار الأمثل

تتوفر مفاتيح Piezo في مجموعة متنوعة من أوضاع التشغيل وتركيبات المواد وخيارات الإضاءة، وهي مصممة بدقة لتتوافق مع منطق التحكم المحدد والمتطلبات البيئية والتفضيلات الجمالية. إن مطابقة هذه الميزات بدقة مع المتطلبات الفريدة لتطبيقك أمر بالغ الأهمية لتحسين الأداء والعمر التشغيلي.



التمييز بين المفاتيح الكهروإجهادية اللحظية والمفاتيح الكهروإجهادية المزودة بمزلاج والمفاتيح الكهروإجهادية النبضية



وضع التشغيل	الوصف الوظيفي	سيناريو التطبيق الأمثل
لحظية	ينشط الإخراج فقط طوال مدة الضغط	لوحات التحكم التي تتطلب تدخلًا يدويًا مستمرًا
الإغلاق	يبدل حالة الإخراج مع كل تشغيل لاحق	تحكم مستمر في التشغيل/الإيقاف لأنظمة الإضاءة أو تشغيل المحركات
نبض	يصدر نبضة واحدة محددة بدقة لكل ضغطة	كشف موثوق للمدخلات الرقمية داخل أنظمة PLC (وحدة التحكم المنطقية القابلة للبرمجة)



تأثير اختيار المواد على أداء المفتاح البيزو

يؤثر اختيار المواد - مثل الفولاذ المقاوم للصدأ عالي الجودة أو الألومنيوم خفيف الوزن أو البلاستيك المتين - بشكل مباشر على الاستجابة اللمسية ومقاومة التآكل والتكلفة الإجمالية للمفتاح البيزو. يوفر الفولاذ المقاوم للصدأ متانة لا مثيل لها وحماية فائقة من التآكل؛ ويقلل الألومنيوم الوزن بشكل كبير في تطبيقات معينة؛ بينما يوفر البلاستيك حلاً فعالاً من حيث التكلفة مع تحمل كافٍ للتآكل في البيئات الأقل تطلبًا.



مفاتيح بيزو مضيئة مقابل غير مضيئة: متى تختار

تشتمل أنواع المفاتيح البيزو المضيئة على مصابيح LED مدمجة موضوعة خلف أغطية شفافة، مما يوفر عرضًا مرئيًا واضحًا للحالة. وهي مناسبة بشكل مثالي للوحات التحكم المتطورة حيث يكون التأكيد المرئي الفوري لحالة التشغيل أمرًا بالغ الأهمية. على العكس من ذلك، فإن المفاتيح غير المضيئة مثالية للتطبيقات البسيطة للتشغيل/الإيقاف حيث تكون الإضاءة الإضافية إما غير ضرورية أو قد تشتت انتباه المشغلين.



تطبيقات متنوعة: مفاتيح بيزو في مختلف الصناعات

من أتمتة المصانع المتقدمة إلى أنظمة التحكم البحرية القوية، توفر مفاتيح البيزو تشغيلًا موثوقًا به باستمرار حتى في الظروف التي تجعل الأزرار الميكانيكية التقليدية غير قابلة للتشغيل. تمتد تنوعها المتأصل عبر لوحات التحكم الحيوية، وأقفال الأمان الأساسية، وواجهات المستخدم البديهية.



سميث، أ.، “التطورات في تكنولوجيا المفاتيح الكهروإجهادية” (2023)

تؤكد هذه الدراسة الشاملة على التنوع الاستثنائي والموثوقية الثابتة لمفاتيح البيزو في مجموعة متنوعة من بيئات التشغيل الصعبة.



مفاتيح بيزو في الأتمتة الصناعية: التطبيقات الرئيسية

في مجال الأتمتة الصناعية، يتم دمج مفاتيح البيزو بشكل قوي في لوحات التحكم المتينة لبدء أو إيقاف الناقلات بدقة، وتشغيل الصمامات الهامة، وتشغيل بروتوكولات الإيقاف في حالات الطوارئ. إن عمرها التشغيلي الطويل وتصميمها المُحكم الإغلاق يقللان بشكل كبير من متطلبات الصيانة على خطوط التجميع عالية الإنتاجية، مما يضمن الإنتاجية المستمرة.



فوائد مفاتيح Piezo في الأجهزة الطبية المتطورة

تستخدم الأجهزة الطبية المتطورة على نطاق واسع مفاتيح بيزو لقدرتها على التشغيل الدقيق والمتكرر، بالإضافة إلى سهولة تعقيمها وتوافقها التام مع بيئات غرف الأبحاث الصارمة. وتعد موثوقيتها المتأصلة في الحالة الصلبة أمرًا بالغ الأهمية، حيث تمنع بشكل فعال أي أعطال محتملة أثناء الإجراءات الطبية الحرجة.



مفاتيح بيزو: مثالية لتطبيقات السيارات والطيران

تتطلب الأجهزة الإلكترونية في قطاعي السيارات والطيران مفاتيح قادرة على تحمل درجات الحرارة القصوى الشديدة والاهتزازات الشديدة ورذاذ الملح المسبب للتآكل. تحافظ مفاتيح Piezo، بفضل تركيبتها من المواد الخاملة وأغلفتها المحكمة الإغلاق، على كفاءتها الكاملة في نطاق واسع من درجات الحرارة، من −40 درجة مئوية إلى +85 درجة مئوية وحتى أكثر من ذلك.



مزايا مفاتيح Piezo في البيئات البحرية والخارجية

تعتمد محطات التحكم البحرية على متن السفن والأكشاك العامة الخارجية بشكل كبير على مفاتيح بيزو عالية الأداء ومصنفة IP لمقاومة التآكل بشكل فعال، وتحمل الغسيل بالضغط الشديد، وردع التخريب. يمنع سطحها المقاوم للتخريب بشكل طبيعي التلاعب، بينما يضمن في الوقت نفسه تشغيلًا دقيقًا يشبه شاشة اللمس، حتى في ظروف الغمر.

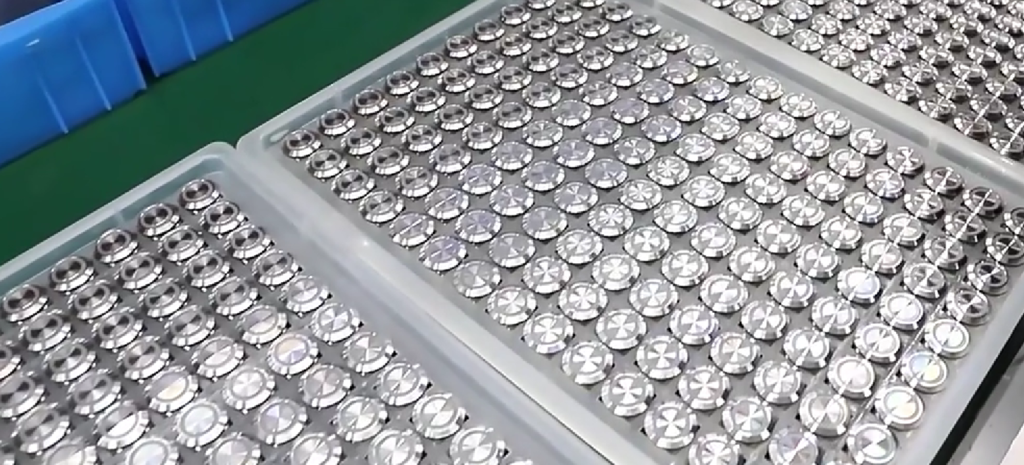

تخصيص وشراء مفاتيح بييزو لتلبية احتياجات مشروعك المحددة

يتيح تصميم المفتاح البيزو المخصص والمشتريات الاستراتيجية بالجملة للشركات إمكانية مواءمة الشكل والوظيفة والهوية التجارية بشكل مثالي مع متطلبات مشاريعها الفريدة. تفخر Langir بدعم شراكات OEM/ODM القوية وتقدم خصومات مفيدة على الكميات الكبيرة خصيصًا لعملائنا الصناعيين الكرام.

احصل على عرض أسعار لمفاتيح Piezo المخصصة من Langir



خيارات تخصيص واسعة النطاق لمفاتيح Piezo

نحن نقدم إمكانيات تخصيص شاملة، مما يتيح لك تخصيص:



• اختيار دقيق للمواد (بما في ذلك الفولاذ المقاوم للصدأ عالي الجودة والألومنيوم خفيف الوزن أو مادة ABS المتينة)
• قطر غطاء محدد (يتراوح من 12 مم إلى 40 مم) والسماكة المطلوبة
• وضع التشغيل المفضل (لحظي، قفل، أو نبضي)
• ألوان LED مخصصة وأنماط إضاءة مميزة
• نقش شعار مخصص أو تسميات مخصصة

تضمن خيارات التخصيص المرنة لدينا تلبية المتطلبات الجمالية والوظيفية لأي واجهة متطورة.



مفاتيح بيزو الصناعية: فهم عملية الشراء بالجملة لدينا

تقدم Langir أسعارًا تنافسية متدرجة بناءً على الكميات، مع حد أدنى للطلب يبدأ من 500 وحدة. تشمل عملية الطلب المبسطة لدينا ما يلي:



1. أرسل طلبًا مفصلاً للحصول على عرض أسعار، مع تحديد جميع المواصفات المطلوبة.
2. اعتماد النموذج الأولي المقدم أو العينة ثلاثية الأبعاد عالية الدقة.
3. تأكيد جدول الإنتاج وشروط الدفع المتفق عليها.
4. احصل على مفاتيحك التي تم اختبارها دفعة واحدة، مع جميع شهادات المطابقة اللازمة.

يؤدي الاستفادة من خصومات الطلبات الكبيرة إلى خفض تكلفة الوحدة بشكل كبير مع ضمان إمدادات ثابتة وموثوقة.



خدمات OEM/ODM الشاملة من Langir لحلول مفاتيح بيزو

يشمل برنامج OEM/ODM القوي من Langir دعمًا شاملاً ومتكاملًا، بما في ذلك:



• استشارات تصميم متخصصة وخدمات رسم CAD دقيقة
• تسريع عملية النمذجة السريعة وتطوير الأدوات بكفاءة
• تغليف مخصص حسب الطلب وحلول توسيم متخصصة
• تسهيل الحصول على شهادات UL/CE/IP
• دعم فني مخصص لما بعد البيع

تسهل هذه الخدمة الشاملة والمتكاملة بشكل دقيق التكامل السلس للمفاتيح الكهروإجهادية المتخصصة في خط منتجاتك المتميز.



استكشاف أخطاء مفاتيح بيزو وحلها: المشكلات الشائعة والحلول

على الرغم من متانتها الطبيعية، إلا أن المحولات الصلبة قد تواجه أحيانًا تحديات تتعلق بالتركيب أو البيئة. ومن الضروري تحديد الأسباب الجذرية بسرعة لاستعادة التشغيل الأمثل والحفاظ على وقت التشغيل الحرج.



تشخيص وحل مشكلات الأسلاك في تركيبات مفاتيح بيزو

تحقق بشكل منهجي من الاستمرارية والمقاومة عبر جميع الأسلاك باستخدام مقياس متعدد دقيق. بعد ذلك، تحقق بدقة من أن الأسلاك تتطابق تمامًا مع مخطط القطبية المحدد في برنامج التشغيل. في حالة وجود انحراف في القراءات، أعد توصيل العضادات أو أعد لحام الوصلات على الفور، مع التأكد من أن جميع التوصيلات آمنة وقوية ومزودة بوسائل تخفيف الضغط المناسبة.



الأسباب الشائعة لخلل مفتاح بييزو

تشمل العوامل المساهمة النموذجية في الغالب ما يلي:



• التعرض لارتفاعات مفرطة في الجهد الكهربائي
• ختم تالف يؤدي إلى دخول الرطوبة
• عدم التوافق مع وحدة برنامج التشغيل المختارة
• تطبيق عزم دوران زائد على المشغل

من الضروري معالجة كل عامل من هذه العوامل بشكل استباقي لمنع تكرار الفشل.



تحديد موعد استبدال مفتاح بييزو

فكر في استبدال مفتاح بيزو في الحالات التالية:



• يتجاوز عتبة التشغيل باستمرار المعلمات المحددة
• حدوث تلف مادي ملحوظ في الغلاف أو خيوط التثبيت
• هناك تشغيل خاطئ مستمر أو انعدام تام للإنتاج حتى بعد التكييف المناسب
• لوحظت علامات تدهور الختم بعد غمره أو تعرضه لفترة طويلة

يعد الاستبدال في الوقت المناسب أمراً بالغ الأهمية لضمان الموثوقية الثابتة لأنظمة لوحة التحكم الخاصة بك.

إن العمر الطويل والدقة والمرونة المتأصلة في مفاتيح البيزو تجعلها لا غنى عنها في أكثر التطبيقات الصناعية والطبية والخارجية تطلبًا. بفضل فهمك الشامل لكيفية عملها وتكويناتها المتنوعة للأسلاك وتصنيفاتها البيئية القوية ومسارات التخصيص الواسعة، يمكنك الآن تحديد المفتاح الأمثل لتطبيقك الفريد بدقة. عندما تكون مستعدًا لتأمين طلبات بالجملة كبيرة أو تحتاج إلى تصميم حل مخصص،, تواصل مع Langir للحصول على حلول مفاتيح الضغط المخصصة الخاصة بك للحصول على دعم الخبراء والأسعار التنافسية وخدمات OEM/ODM الشاملة التي ستحقق رؤية مشروعك.
