كيفية تركيب لوحة مفاتيح القارب: التثبيت والتوصيل الكهربائي



قد يؤدي تركيب لوحة مفاتيح القارب بشكل غير صحيح إلى تسرب المياه والتآكل وانقطاع التيار الكهربائي في الوقت الذي تكون فيه في أمس الحاجة إلى مصابيح الملاحة أو مضخة الصرف. سيوجهك هذا الدليل إلى الخطوات الدقيقة لتركيب لوحة مفاتيح القارب — بدءًا من اختيار الموقع المثالي إلى توصيل الأسلاك، واستكشاف الأعطال وإصلاحها، وحتى طلب مفاتيح ضغط مخصصة بكميات كبيرة للاستخدامات الصناعية. فيما يلي ما سنغطي:



1. فهم لوحات التبديل البحرية وأهمية التثبيت القوي
2. تخطيط الموقع وقياس القطع وجمع الأدوات اللازمة
3. تركيب الألواح خطوة بخطوة وإحكام مانع لتسرب المياه
4. ممارسات الأسلاك الآمنة وحماية الدوائر والتأريض
5. الصيانة والوقاية من التآكل واستكشاف الأعطال وإصلاحها
6. خيارات التخصيص، مزايا الطلبات بالجملة، والاتصال بشركة Langir
7. معايير السلامة الأساسية وأفضل الممارسات البحرية

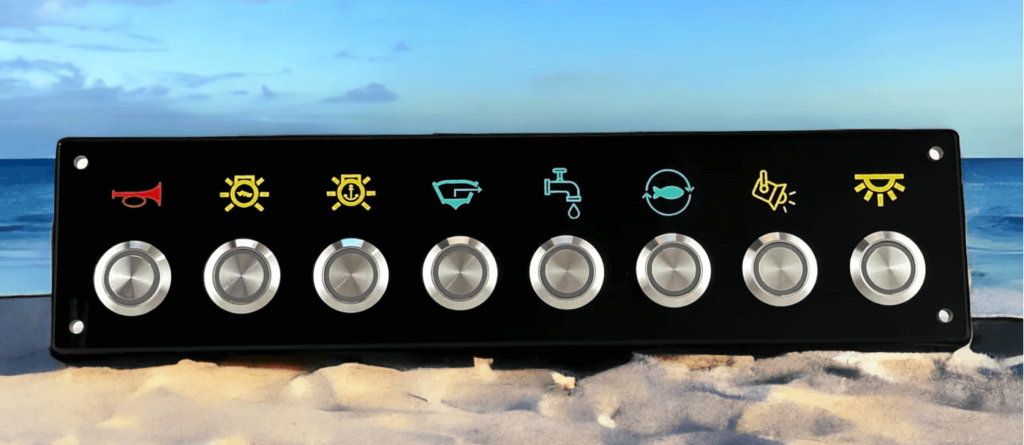

ما هي لوحة مفاتيح القارب ولماذا يعتبر تركيبها بشكل صحيح أمرًا مهمًا؟

تعمل لوحة مفاتيح القارب كوحدة تحكم مركزية، وتحتوي على مفاتيح ضغط فردية وقواطع دوائر كهربائية وصمامات لإدارة الأحمال الكهربائية البحرية. يضمن التثبيت السليم إحكام إغلاق اللوحة، ويمنع تلفها بسبب الاهتزازات، ويضمن مقاومة الماء، مما يعزز السلامة والموثوقية على متن القارب. فهم مركز التحكم هذا أمر بالغ الأهمية لتخطيط اللوحة وتقطيعها وتوصيل أسلاكها بشكل صحيح.

احصل على عرض أسعار لمفاتيح التبديل المخصصة المثبتة على اللوحة من Langir



ما هي المكونات الرئيسية للوحة مفاتيح البحرية؟

تشتمل لوحة المفاتيح البحرية عادةً على مفاتيح ضغط، وقواطع دوائر كهربائية، وقضبان توصيل، ومحطات توصيل أسلاك توزع الطاقة بأمان على الملحقات. فيما يلي تفصيل للجزء الأساسي من حيث الكيان والسمات والقيم:



المكوّن	السمة	الوظيفة
مفتاح زر الضغط على الزر	تصنيف IP (IP67)	تحكم مقاوم للماء في تشغيل/إيقاف الأجهزة
قاطع دوائر كهربائية	تصنيف التيار الكهربائي (10 أمبير)	حماية من الحمل الزائد لكل دائرة كهربائية
قضيب التوصيل	المادة (مطلية بالقصدير)	التوزيع المركزي والإيجابي
حامل المصهر	نوع المصهر (شفرة)	حماية ثانوية من الدائرة القصيرة
كتلة أطراف التوصيل الكهربائية	عدد المحطات (6)	إنهاء أنيق لأسلاك الطاقة والحمل

تشكل هذه المكونات لوحة تحكم متماسكة تتكامل بسلاسة مع النظام الكهربائي البحري، والذي سنستكشفه بعد ذلك.



لماذا تختار لوحات التبديل المقاومة للماء والمصنوعة من مواد ملائمة للاستخدام البحري؟

تتعرض الألواح في البيئات البحرية لرذاذ الملح والأشعة فوق البنفسجية والاهتزازات. تستخدم العبوات المقاومة للماء حشيات وموانع تسرب مصنفة وفقًا لمعايير IP لمنع الرطوبة، بينما تقاوم المواد البحرية التآكل والانثناء تحت الحمل. يؤدي اختيار علب الألواح والمفاتيح المصنفة لأنظمة 12 فولت أو 24 فولت إلى تحسين العمر الافتراضي وتقليل الصيانة.



أهمية العزل المائي في البيئات البحرية

تتعرض المكونات الكهربائية في البيئات البحرية للرطوبة ورذاذ الملح والأشعة فوق البنفسجية، مما قد يؤدي إلى تآكلها وتعطلها. لذا، فإن العبوات المقاومة للماء والمواد البحرية عالية الجودة ضرورية لحماية لوحات التبديل والمكونات الكهربائية الأخرى من هذه الظروف القاسية، وبالتالي إطالة عمرها التشغيلي وضمان تشغيلها بشكل موثوق.



دليل الأنظمة الكهربائية البحرية (2022)

يعزز هذا الاقتباس مناقشة المقالة حول ضرورة استخدام مكونات مقاومة للماء ومناسبة للاستخدام البحري من أجل ضمان طول العمر والسلامة في تركيبات لوحات مفاتيح القوارب.



كيف يتم تركيب لوحة التبديل في النظام الكهربائي البحري؟

توجد لوحة مفاتيح بين مجموعة البطاريات (عبر مفتاح بطارية أو عازل) وملحقات قاربك، حيث تقوم بتوجيه الطاقة عبر قواطع الدائرة إلى كل حمل. وهي تركز التحكم في الأضواء والمضخات والإلكترونيات والأدوات، مما يجعل إدارة النظام بديهية ويعزز السلامة من خلال توطين الصمامات والقواطع بالقرب من دفة القيادة.



كيفية اختيار الموقع المناسب والاستعداد لتركيب لوحة التبديل البحرية؟

يضمن اختيار موقع مستقر وسهل الوصول إليه رؤية واضحة للوحة القيادة ودعمًا هيكليًا لوزن اللوحة وأحمال الأسلاك. يتضمن التحضير قياس المساحة المتاحة وتحديد مسارات الكابلات والتحقق من الدعم الخلفي لتثبيت البراغي دون انثناء.



ما هي أفضل مواقع التثبيت على القارب للوحات المفاتيح الكهربائية؟

توازن المواقع المثلى للوحات بين الرؤية والوصول والدعم الهيكلي.



• محطة القيادة أو لوحة العدادات للتحكم المباشر في خط الرؤية
• جوانب وحدة التحكم حيث تكون الأسلاك قصيرة ومحمية
• أرفف علوية مزودة بألواح دعم معززة

يؤدي وضع اللوحة بالقرب من عجلة القيادة إلى تبسيط التشغيل وتسهيل توصيل الأسلاك بالبطاريات والملحقات.



كيفية قياس ووضع علامات على فتحات الألواح من أجل تركيب دقيق؟

قم بقياس أبعاد اللوحة واستخدم شريط لاصق لتحديد محيط القطع. تحقق من محيط القطع باستخدام مربع أو قالب للحفاظ على استقامة الحواف. حدد نقاط الحفر لتركيب البراغي، مع التأكد من أنها لا تتداخل مع المكونات الداخلية وقنوات الأسلاك.



ما هي الأدوات والمواد البحرية اللازمة للتركيب؟

ستحتاج إلى أدوات ومواد مقاومة للتآكل وتضمن العزل المائي:



• أسلاك نحاسية مطلية وأنابيب قابلة للانكماش بالحرارة من النوع البحري
• أدوات تجعيد مع أطراف معزولة
• منشار ثقب 12 مم – 18 مم لقطع المفاتيح واللوحات
• براغي من الفولاذ المقاوم للصدأ وحلقات من النايلون
• مانع تسرب بحري (بولي يوريثان) وحشيات مقاومة للماء

تشكل هذه المستلزمات أساسًا قويًا للتركيب، مما يؤدي إلى قطع اللوحة وتثبيتها بشكل صحيح.



ما هي التعليمات التفصيلية لتركيب لوحة مفاتيح القارب؟

يتطلب تركيب لوحة مفاتيح القارب قطع فتحة دقيقة، وتثبيت اللوحة بشكل مستوٍ، وإغلاق جميع الحواف لإبقاء اللوحة مقاومة للماء. اتبع هذه الخطوات لتركيب مريح ومقاوم للاهتزازات.

احصل على عرض أسعار لمفاتيح التبديل المخصصة المثبتة على اللوحة من Langir



كيفية قطع وإعداد فتحة التثبيت للوحة التبديل؟



1. ارسم قالب القطع الخاص باللوحة على سطح الدفة.
2. احفر ثقوبًا تجريبية في كل زاوية من القالب لتوجيه المنشار.
3. استخدم المنشار الدائري أو المنشار المتعرج المناسب لقطع الخطوط المحددة.
4. صقل الحواف الرملية وإزالة الأوساخ قبل تركيب اللوحة.

يضمن القطع الدقيق أن اللوحة تكون مستوية، مما يمنع حدوث فجوات قد تؤثر على مقاومة الماء.



كيفية تثبيت لوحة التبديل باستخدام البراغي والأختام المقاومة للماء؟

ثبت اللوحة بمسامير من الفولاذ المقاوم للصدأ وحلقات من النايلون لمقاومة التآكل. ضع طبقة متصلة من مادة البولي يوريثان البحرية المانعة للتسرب حول الفتحة قبل تثبيت اللوحة. اربط المسامير تدريجياً بشكل متقاطع لضغط الحشية بشكل متساوٍ وإنشاء مانع تسرب مائي.



كيفية تثبيت مفاتيح الضغط في اللوحة بشكل صحيح؟

قم بتركيب مفاتيح Langir ذات الأزرار بالضغط على كل مفتاح من خلال الفتحة المقطوعة مسبقًا حتى تستقر شفة التثبيت بالكامل. من الخلف، قم بإحكام ربط صامولة الإطار وفقًا لمواصفات عزم الدوران الخاصة بالشركة المصنعة. قم بثني وتوصيل أطراف النحاس المطلي بالقصدير بأعمدة المفاتيح، ثم قم بتثبيتها باستخدام أنابيب قابلة للانكماش بالحرارة لإغلاق الوصلات ضد الرطوبة.



كيفية توصيل لوحة مفاتيح القارب بأمان وفعالية؟

يتضمن توصيل لوحة المفاتيح توجيه الطاقة والأرضية بشكل صحيح، وإضافة حماية للدائرة، واتباع إرشادات ABYC لمنع حدوث قصر في الدائرة والتآكل.



ما هي الأسلاك الثلاثة الرئيسية الموجودة على لوحة مفاتيح القارب ووظائفها؟



1. تغذية الطاقة (أحمر) من البطارية أو قضيب التوصيل إلى المدخل الرئيسي للوحة
2. عودة الأرض (أسود) توصيل ناقل الأرض للوحة بالطرف السالب للبطارية
3. أسلاك الإخراج (ألوان مختلفة) من كل مفتاح إلى الملحقات النهائية

تشكل هذه الأسلاك العمود الفقري لتوزيع الطاقة الآمن، مما يضمن حصول كل جهاز على دائرته المخصصة.



كيفية توصيل قواطع الدائرة الكهربائية والصمامات لحماية الحمل الزائد؟

يتم تثبيت قواطع الدائرة على الواجهة الأمامية للوحة أو قضيب التوصيل، بينما توضع الصمامات في حوامل مضمنة. قم بتوصيل تغذية البطارية بكل مدخل من مداخل القواطع، ثم قم بتوجيه مخرج القواطع إلى مدخل المفتاح. توفر حوامل الصمامات المضمنة في أسلاك الخرج حماية ثانوية. يحد هذا النهج ذو الطبقتين من الأضرار الناجمة عن الحمل الزائد أو القصر الكهربائي.



ما هي أفضل الممارسات لتوصيل الأسلاك وتأريض لوحات المفاتيح البحرية؟

تتبع الأسلاك البحرية معايير ABYC فيما يتعلق بالقياس والتوجيه والإنهاء:



• استخدم سلك نحاسي معدني بحجم يتناسب مع شدة التيار الكهربائي للدائرة
• قم بتثبيت الأسلاك بمشابك بحرية وتجنب نقاط الاحتكاك
• اربط أسلاك التأريض بقضيب توصيل مخصص متصل بالقطب السالب للبطارية.
• ضع مانع التآكل على جميع الوصلات الطرفية



كيفية استخدام قضبان التوصيل ومفاتيح البطارية في توصيلات اللوحة؟

يعمل قضيب التوصيل على تجميع التوصيلات الموجبة أو السالبة، مما يقلل من عدد الأسلاك ويحسن قابلية الصيانة. يوجد مفتاح بطارية شديد التحمل بين مجموعة البطاريات ومدخل اللوحة، مما يسمح بعزل اللوحة بالكامل لأغراض الصيانة أو الإغلاق في حالات الطوارئ.

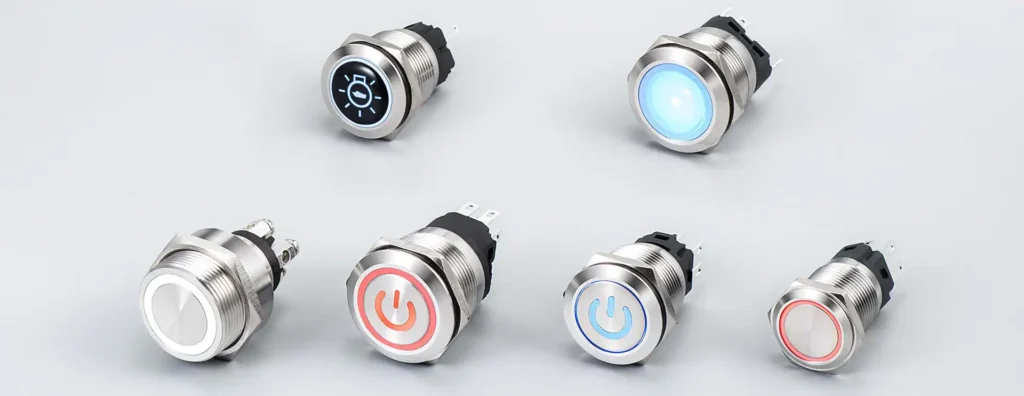

كيفية إصلاح أعطال لوحة مفاتيح القارب وصيانتها بعد التثبيت؟

الفحص الروتيني والرعاية الوقائية يطيلان عمر اللوحة ويمنعان الحوادث الكهربائية في ظروف المياه المالحة.



احصل على عرض أسعار لمفاتيح التبديل المخصصة المثبتة على اللوحة من Langir

ما هي المشكلات الشائعة في لوحات مفاتيح القوارب وكيفية تشخيصها؟

تشمل الأعطال الشائعة فشل المفتاح الكهربائي، وانفجار المصاهر، وارتخاء الأطراف. قم بإجراء فحص بصري للتأكد من عدم وجود تآكل، واختبر الاستمرارية عبر المفاتيح الكهربائية، وتحقق من الجهد الكهربائي في كل قاطع باستخدام جهاز قياس متعدد. يساعد تحديد النقاط الساخنة أو الوصلات المتقطعة على منع حدوث أعطال غير متوقعة.



كيفية منع التآكل وإطالة عمر الألواح؟

حافظ على جفاف الأجزاء الداخلية للوحة باستخدام أكياس ماصة للرطوبة وأعد إحكام إغلاق الوصلات المطاطية سنويًا. ضع شحمًا عازلًا للكهرباء على جميع الوصلات الطرفية وافحص الأسلاك النحاسية المطلية بالقصدير للتأكد من عدم وجود تآكل. يحافظ التنظيف والتشحيم المنتظمان لموصلات المفاتيح على التوصيلية الكهربائية.



متى وكيف يتم استبدال مفاتيح الضغط أو قواطع الدائرة الكهربائية؟

استبدل المفاتيح التي تظهر عليها علامات تآكل أو صلابة في مشغلها. استبدل قواطع الدائرة التي تنطلق تحت الأحمال العادية أو تفشل في إعادة الضبط اليدوي. احرص دائمًا على مطابقة قطع الغيار للمواصفات الأصلية (تصنيف IP، شدة التيار) وقم بتركيب مكونات أصلية مخصصة للاستخدام البحري.



كيفية تخصيص ومشتريات بالجملة مفاتيح الضغط البحرية للتطبيقات الصناعية؟

تقدم Langir مفاتيح ضغط قابلة للتخصيص مصممة لمصنعي المعدات الأصلية البحرية ذات الحجم الكبير التي تتطلب ميزات مخصصة وأداء موثوق ومقاوم للماء.



ما هي خيارات التخصيص المتاحة للوحات المفاتيح البحرية؟

يشمل التخصيص لون المشغل والإضاءة الخلفية والنقش وتكوينات الأطراف الطرفية.

يوضح الجدول أدناه الخيارات الشائعة:



الخيار	السمة	المزايا
إضاءة خلفية LED	تباينات الألوان	يحسن الرؤية في الإضاءة المنخفضة
أساطير محفورة	رموز مخصصة	يوضح الوظيفة في لمحة
مادة المشغل	الفولاذ المقاوم للصدأ	يعزز المتانة ومقاومة التآكل
تصميم المحطة	علامات تبويب التوصيل السريع	يبسط توصيل الأسلاك في اللوحات الكبيرة



كيف يستفيد قطاع التصنيع الصناعي من الشراء بالجملة؟

يؤدي طلب المفاتيح بكميات كبيرة إلى خفض التكلفة لكل وحدة، وتبسيط إدارة المخزون، وضمان جودة ثابتة للمكونات عبر عمليات الإنتاج. تعمل الخصومات على الكميات الكبيرة والأجزاء القياسية على تسريع عملية التجميع وخفض التكلفة الإجمالية للملكية لمشاريع OEM.



كيفية الاتصال بشركة Langir لتصميم لوحات مفاتيح مخصصة وتقديم الطلبات؟

تواصل مع متخصصينا من خلال اتصل بنا للحديث عن احتياجاتك على المستوى الصناعي. سيقوم فريقنا بتوجيهك خلال عملية التخصيص وتقديم عروض الأسعار والجدول الزمني لتصنيع الكميات الكبيرة بسرعة.



ما هي معايير السلامة وأفضل الممارسات التي يجب اتباعها عند تركيب لوحة مفاتيح القارب؟



ما هي معايير ABYC للتركيبات الكهربائية البحرية؟



معايير ABYC للتركيبات الكهربائية البحرية

يوفر المجلس الأمريكي للقوارب واليخوت (ABYC) معايير للأنظمة الكهربائية البحرية، بما في ذلك طرق توصيل الأسلاك وحماية الدوائر وتركيب اللوحات. تم تصميم هذه المعايير لضمان سلامة وموثوقية التركيبات الكهربائية على القوارب، مما يقلل من مخاطر الحريق والصعق الكهربائي.



المجلس الأمريكي للقوارب واليخوت، معايير ABYC للمراكب الصغيرة (2024)

يدعم هذا الاقتباس تركيز المقالة على الالتزام بمعايير ABYC للتركيبات الكهربائية البحرية الآمنة والمتوافقة.

تحدد ABYC E-11 متطلبات طرق التوصيل الكهربائي وحماية الدوائر وتركيب اللوحات:



• يتم تثبيت الأسلاك بشكل آمن على مسافة لا تزيد عن بوصتين من مدخل اللوحة
• استخدم قواطع الدائرة الكهربائية ذات إعادة الضبط اليدوي
• ربط الألواح المعدنية بنظام التأريض السالب



كيفية ضمان العزل المائي ومقاومة التآكل في تركيب الألواح؟

اختر الألواح المصنفة IP67، وقم بتطبيق الحشيات والمواد المانعة للتسرب على جميع الوصلات، واستخدم أدوات من الفولاذ المقاوم للصدأ. تعمل مثبطات التآكل على الأطراف، والأسلاك النحاسية المطلية بالقصدير، والفحوصات الروتينية للسدادات على الحفاظ على سلامة النظام في بيئات المياه المالحة.



ما هي المقاييس الموصى بها للأسلاك وحماية اللوحات البحرية من الحمل الزائد؟

استخدم تنسيق EAV للدوائر البحرية الشائعة:



مقياس السلك	سعة الأمبيرية	الاستخدام النموذجي
14 AWG	حتى 15 أمبير	إضاءة المقصورة والمضخات الصغيرة
12 AWG	حتى 20 أمبير	أضواء وأدوات الملاحة
10 AWG	حتى 30 أمبير	مضخات المياه والأحمال الكبيرة

كل خطوة من خطوات التركيب، بدءًا من اختيار اللوحة وحتى توصيل الأسلاك وإحكام الإغلاق، تعزز أمان وموثوقية النظام الكهربائي البحري. تضمن الصيانة الدورية والالتزام بمعايير ABYC والمكونات عالية الجودة، مثل مفاتيح الضغط القابلة للتخصيص من Langir، تشغيلًا خاليًا من القلق على الماء.
