ما هو مفتاح التثبيت على اللوحة: الأنواع والتطبيقات والتركيب



في عالم الأتمتة الصناعية، حيث يمكن لزر واحد تشغيل آلة تبلغ قيمتها مليون دولار، فإن الموثوقية ليست مجرد تفضيل، بل هي ضرورة. ادخل إلى مفتاح التثبيت على اللوحة: جهاز تحكم كهربائي مخصص مصمم ليتم تثبيته من خلال فتحة في اللوحة، ويوفر وظيفة تشغيل/إيقاف أو اختيار الوضع بشكل قوي. في هذا الدليل، ستكتشف المكونات التي تشكل هذه المفاتيح، وتشغيل أنواع أزرار الضغط المختلفة، ومجموعة متنوعة من الأنواع والتطبيقات الصناعية، وأفضل الممارسات للتثبيت خطوة بخطوة، والمواصفات الفنية الرئيسية، وكيف يمكن لخدمات Langir المخصصة تبسيط الطلبات بالجملة والتصميمات المخصصة.

تتناول هذه المقالة ما يلي:



• ما هو مفتاح التثبيت على اللوحة وكيف يعمل
• أنواع المفاتيح المختلفة ومعايير الاختيار
• التطبيقات الصناعية الأساسية والمتنوعة
• دليل تركيب عملي ونصائح لحل المشكلات
• المواصفات الهامة مثل تصنيف IP والجهد الكهربائي والمواد والشهادات
• خدمات OEM/ODM مخصصة ومزايا الشراء بالجملة
• مقارنة واضحة بين طرق تركيب المفتاح على اللوحة وطرق تركيبه على لوحة الدوائر المطبوعة

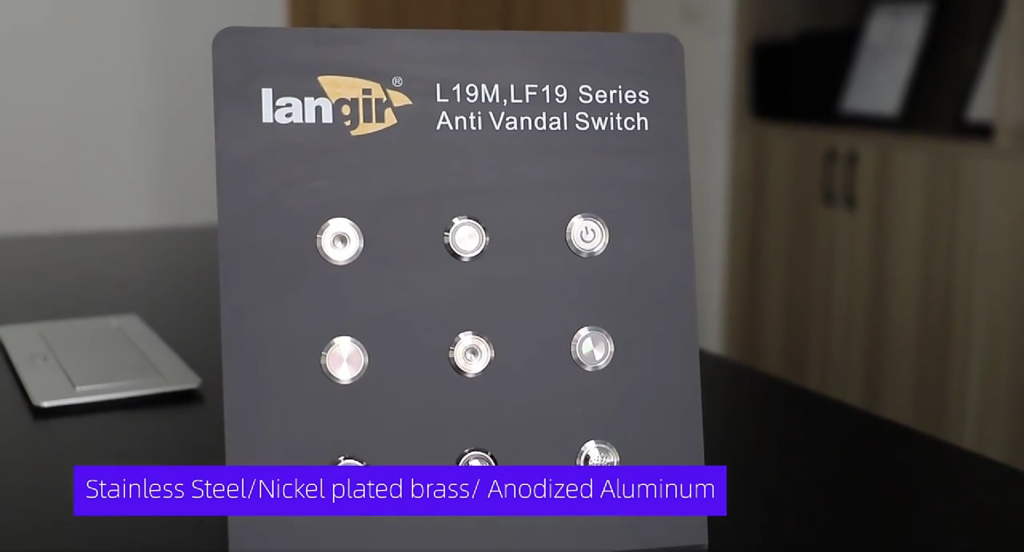

ما هو مفتاح التثبيت على اللوحة وكيف يعمل؟

مفتاح التثبيت على اللوحة هو جهاز واجهة كهربائية متين يوفر تحكمًا موثوقًا للمستخدم من خلال تثبيته على اللوحة وتوصيله عبر أطراف التوصيل، مما يضمن تشغيلًا آمنًا ونقلًا ثابتًا للإشارات. تعمل طريقة التثبيت هذه على عزل الآلية الموجودة خلف اللوحة مع الحفاظ على إمكانية الوصول إلى المشغل، مما يعزز المتانة وسلامة المستخدم.



احصل على عرض أسعار لمفاتيح التبديل المخصصة المثبتة على اللوحة من Langir

المكونات الرئيسية لمفتاح التثبيت على اللوحة

فيما يلي تفصيل للأجزاء الأساسية التي تمكّن مفتاح التثبيت على اللوحة من العمل والاستمرار في البيئات الصناعية.



• المشغل: الجزء المتحرك الذي يتم الضغط عليه أو تبديله لفتح أو إغلاق الدائرة.
• إطار: الحلقة الخارجية أو الإطار الذي يثبت المفتاح في فتحة اللوحة.
• المحطة الطرفية: نقاط التلامس الكهربائية التي تربط الأسلاك بالدائرة الداخلية للمفتاح.

يعمل كل مكون بشكل متناغم لتوفير أداء تبديل موثوق به، مما يمهد الطريق لاختيار النوع المناسب للتطبيقات المحددة.



تشغيل مفتاح زر ضغط مثبت على لوحة

يقوم مفتاح التبديل المثبت على لوحة الأزرار بإكمال أو قطع الدائرة الكهربائية عند الضغط على المشغل، مستفيدًا من آلية زنبركية داخلية وملامسات معدنية لتبديل الحالات. يحول هذا الإجراء القوة الميكانيكية إلى إشارة تشغيل/إيقاف أو إشارة مؤقتة واضحة، وهو مثالي للتحكم في التشغيل/الإيقاف في الآلات والأتمتة.



مزايا استخدام مفاتيح التبديل المثبتة على اللوحة في البيئات الصناعية

توفر مفاتيح التثبيت على اللوحة موثوقية ميكانيكية عالية، وحماية مصنفة IP ضد الغبار والرطوبة، وتركيبًا سهلًا على مقدمة اللوحة، مما يتيح صيانة سريعة ووقت تعطل أقل. يدعم تصميمها القوي دورات التشغيل المتكررة والبيئات القاسية، مما يضع الأساس لاستخدامات صناعية متنوعة.



مفتاح التثبيت على اللوحة مقابل أنواع المفاتيح الأخرى

فيما يلي مقارنة بين مفاتيح التثبيت على اللوحة ومفاتيح التثبيت على لوحة الدوائر المطبوعة، مع تسليط الضوء على الاختلافات في التثبيت والمتانة والتطبيق.



نوع المفتاح	المواصفات	الميزة الرئيسية
مفتاح تثبيت اللوحة	طريقة التثبيت	يتم التثبيت من خلال فتحة اللوحة مع قفل الإطار
مفتاح تثبيت PCB	طريقة التثبيت	ملحوم مباشرة على لوحة PCB
مفتاح تثبيت اللوحة	بيئي	تصنيف IP عالي لمقاومة الغبار والماء والاهتزاز
مفتاح تثبيت PCB	بيئي	متانة محدودة، تعتمد على PCB
مفتاح تثبيت اللوحة	قابلية الصيانة	يمكن استبداله بسهولة من مقدمة اللوحة
مفتاح تثبيت PCB	قابلية الصيانة	يتطلب الوصول إلى PCB وإزالة اللحام

يساعدك هذا التمييز الواضح على تحديد متى تختار حل التثبيت على اللوحة بدلاً من التثبيت على لوحة الدوائر المطبوعة (PCB) للتطبيقات الصناعية.

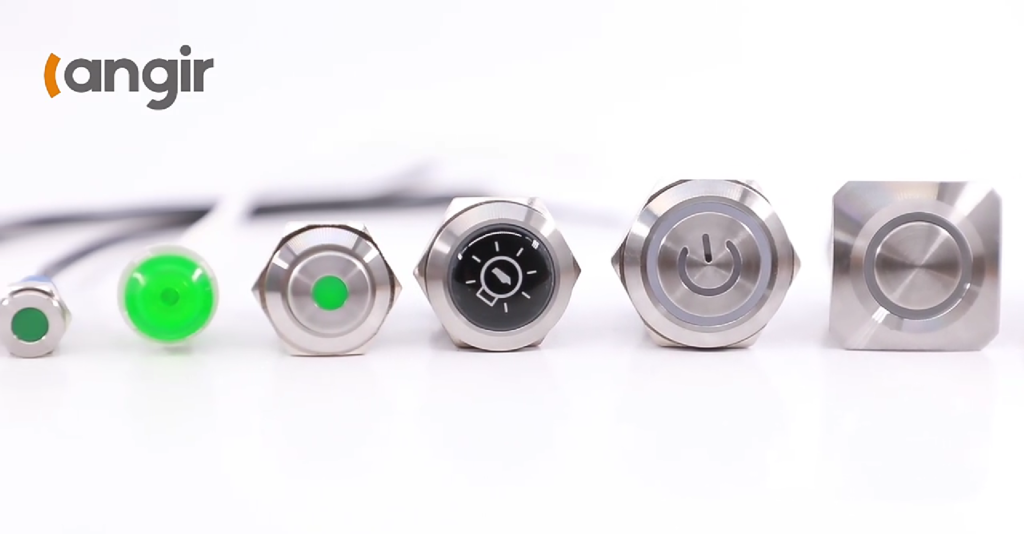

أنواع مفاتيح التبديل المثبتة على اللوحة



احصل على عرض أسعار لمفاتيح التبديل المخصصة المثبتة على اللوحة من Langir

أنواع مفاتيح الضغط: مؤقتة، قابلة للقفل، مضيئة، ومقاومة للتخريب

تتوفر مفاتيح الضغط اللوحية بعدة أشكال لتناسب متطلبات منطق التحكم والبيئة:



1. لحظية: تعود الأزرار إلى وضعها الافتراضي بعد تحريرها لإشارات النبض.
2. الإغلاق: تظل الأزرار في موضعها حتى يتم الضغط عليها مرة أخرى، مما يتيح إمكانية التبديل بين التشغيل والإيقاف.
3. مضيء: الأزرار مزودة بمصابيح LED للإشارة إلى الحالة في ظروف الإضاءة المنخفضة أو لتقديم ملاحظات حول العملية.
4. مضاد للتخريب: تستخدم الأزرار أغلفة معدنية وحماية IP67 للمواقع المعرضة للتأثيرات الشديدة.

تغطي هذه الخيارات معظم الواجهات الصناعية والعامة، وتوجه اختيارك بناءً على تفاعل المستخدم وظروف الموقع.



مفاتيح تبديل، ومفاتيح متأرجحة، ومفاتيح دوارة، ومفاتيح لوحة مفاتيح

فيما يلي تحليل موجز لأنواع مفاتيح اللوحة الشائعة بخلاف الأزرار الضاغطة.



المنتج	الميزة	المزايا
مفتاح التبديل	مشغل رافعة	إشارة واضحة لوضع التشغيل/الإيقاف
مفتاح تبديل الروك	مشغل هزاز	تحكم منخفض المستوى، تشغيل سلس
مفتاح دوار	مقبض دوار	اختيار متعدد الأوضاع للأنماط
مفتاح التبديل	مشغل مزود بمفتاح	وصول محدود، أمان إضافي



مفاتيح التوقف الطارئ المثبتة على اللوحة واستخداماتها

توفر مفاتيح الإيقاف الطارئ قطعًا فوريًا للدائرة الكهربائية من أجل عمليات الإيقاف الحرجة المتعلقة بالسلامة في الآلات ومعدات المعالجة. وتتميز هذه المفاتيح برؤوس كبيرة على شكل فطر وألوان زاهية وآليات قفل تتطلب إجراء لف أو سحب لإعادة الضبط، مما يضمن تدخلًا سريعًا ولا لبس فيه أثناء المخاطر.



اختيار النوع المناسب من مفاتيح التبديل المثبتة على اللوحة لتطبيقك

يتطلب اختيار المفتاح المثالي تقييم ما يلي:



• الوظائف المتطلبات: تشغيل/إيقاف، مؤقت، متعدد المواضع
• الظروف البيئية: تصنيف IP، نطاق درجة الحرارة
• نمط التشغيل: زر ضغط، مفتاح تبديل، مفتاح متأرجح، مفتاح دوار، مفتاح
• وصول المستخدم: متطلبات الأمان، ميزات مقاومة التخريب
• المواصفات الكهربائية: تصنيفات الجهد والتيار

يضمن ربط هذه المعايير باحتياجات لوحة التحكم الخاصة بك الأداء الأمثل والعمر الطويل.



التطبيقات الشائعة لمفاتيح التبديل المثبتة على اللوحة



مفاتيح التثبيت على اللوحة في لوحات التحكم الصناعية والآلات

في لوحات التحكم الصناعية، تعمل هذه المفاتيح كأزرار تشغيل/إيقاف، ومحددات أوضاع، ومصابيح مؤشرات. ويبسط تصميمها المار عبر اللوحة وبنيتها المحكمة الصيانة ويحمي الأسلاك الداخلية، مما يدعم التشغيل المستمر على خطوط التجميع وآلات CNC والناقلات.



تطبيقات مفاتيح التبديل المثبتة على اللوحة في البيئات الصناعية

تعد مفاتيح التثبيت على اللوحة عنصراً أساسياً في لوحات التحكم الصناعية والآلات، حيث تعمل كأزرار تشغيل/إيقاف ومحددات أوضاع وأضواء مؤشرات. ويبسط تصميمها وبنيتها المحكمة الصيانة ويحمي الأسلاك الداخلية، مما يدعم التشغيل المستمر في مختلف التطبيقات الصناعية.



دليل الأتمتة الصناعية (2022)

يدعم هذا المصدر ادعاءات المقالة حول استخدام مفاتيح التثبيت على اللوحات في لوحات التحكم الصناعية والآلات.



أدوار مفاتيح التبديل المثبتة على اللوحة في الأجهزة الطبية والبحرية والسيارات

تستفيد لوحات القيادة في السيارات، ووحدات التحكم البحرية، ولوحات المعدات الطبية من الأزرار والمفاتيح ذات تصنيف IP التي تقاوم التآكل والصدمات والرطوبة. وتعد الاستجابة اللمسية وإضاءة الحالة من العوامل الحاسمة لثقة المشغل في البيئات الصعبة.



مفاتيح التثبيت على اللوحة في التحكم في الوصول والإلكترونيات الاستهلاكية

تستخدم أنظمة التحكم في الوصول مفاتيح وأزرار ضغط مضيئة ومزودة بمفتاح تبديل لإتاحة الدخول والإشارة إلى حالة القفل. تشتمل الأجهزة الاستهلاكية على أزرار ضغط مزودة بمفتاح تبديل وأزرار مؤقتة لقوائم المستخدم ومفاتيح الطاقة، مما يدل على موثوقية تركيب اللوحة في الأجهزة المستخدمة يوميًا.



مزايا مفاتيح التبديل المخصصة للتركيب على اللوحة للتطبيقات المحددة

تتوافق حلول المفاتيح المخصصة مع متطلبات الشكل والوظيفة والبيئة، مما يؤدي إلى:



• أبعاد قطع دقيقة لدمج الألواح بسلاسة
• تسميات وألوان وإضاءة مخصصة لوضوح المشغل
• مواد وطلاءات متخصصة للظروف القاسية

تصميمات Langir المخصصة توفر تجربة مستخدم أفضل وتقلل من أعطال النظام.



تركيب مفتاح تثبيت على اللوحة: دليل تفصيلي وأفضل الممارسات

احصل على عرض أسعار لمفاتيح التبديل المخصصة المثبتة على اللوحة من Langir



الأدوات والمواد اللازمة لتركيب المفتاح المثبت على اللوحة

للتحضير للتثبيت، اجمع ما يلي:



• أداة حفر أو ثقب بحجم قطر فتحة التثبيت
• أداة أو مبرد لإزالة الحواف الخشنة من الألواح
• أدوات نزع الأسلاك، أدوات العقص، وموصلات طرفية مناسبة
• مفكات أو مفاتيح ربط لتشديد الإطار والمشغل



قياس وإعداد فتحة التثبيت لمفتاح التثبيت على اللوحة

يتم إعداد الثقب بدقة باتباع الخطوات التالية:



1. ضع علامة على اللوحة بدقة بقطر فتحة المفتاح.
2. احفر ثقبًا تجريبيًا قبل فتحه إلى القطر الكامل للتحكم.
3. استخدم مثقاب متدرج أو مثقاب لبلوغ الحجم المحدد.
4. قم بإزالة الحواف الخشنة لمنع تلف الحشية وضمان ملاءمتها بشكل متساوٍ.

يضمن الإعداد الصحيح للفتحة إحكام إغلاق الحافة بشكل صحيح، مما يجعل اللوحة جاهزة لتشغيل المفتاح بشكل موثوق.



إرشادات توصيل الأسلاك والمطاريف لمفاتيح التبديل المثبتة على اللوحة

يتطلب التوصيل الفعال ما يلي:



• تحديد الأطراف المشتركة، المفتوحة عادةً (NO)، والمغلقة عادةً (NC)
• استخدام أسلاك مرمزة بالألوان ومقياس مناسب لتصنيف التيار الكهربائي للمفتاح
• تجعيد أو لحام الموصلات للحفاظ على مسارات منخفضة المقاومة
• تطبيق مانع شد الكابلات وتوجيه الأسلاك لتجنب الإجهاد الميكانيكي

اتباع هذه الإرشادات يحافظ على سلامة الاتصال ويقلل من مخاطر الفشل.



استكشاف الأخطاء وإصلاحها في مشكلات التثبيت الشائعة

إذا تعطل المفتاح أو حدث تسرب:



• تحقق من إحكام توصيل الأطراف وتكوين الأسلاك الصحيح
• تحقق من وضع الحشية وعزم دوران الإطار للتأكد من إحكام الإغلاق
• افحص مسار المشغل بحثًا عن أي عوائق خلف اللوحة
• قم بقياس الاستمرارية باستخدام جهاز قياس متعدد لعزل نقاط التلامس المعيبة

يؤدي استكشاف الأخطاء وإصلاحها بشكل منهجي إلى استعادة الوظائف الكاملة بسرعة ومنع تكرار المشكلات.



المواصفات الفنية التي يجب مراعاتها عند اختيار مفتاح تثبيت على اللوحة



فهم تصنيفات IP لحماية مفاتيح التبديل المثبتة على اللوحة

فيما يلي نظرة عامة على تصنيفات IP الشائعة التي تشير إلى مستويات المقاومة لتسرب الغبار والماء.



تصنيف IP	نوع الحماية	القدرة
IP65	تسرب الغبار	حماية كاملة
IP65	نفاثات مائية	تتحمل النفاثات ذات الضغط المنخفض
IP67	تسرب الغبار	حماية كاملة
IP67	الغمر في الماء	تتحمل الغمر حتى عمق 1 متر



تصنيفات IP وحماية البيئة

تعد تصنيفات IP ضرورية لمفاتيح التثبيت على اللوحة، حيث تشير إلى مستوى الحماية ضد الغبار وتسرب المياه. على سبيل المثال، يوفر تصنيف IP65 حماية كاملة ضد الغبار ويمكنه تحمل نفاثات المياه ذات الضغط المنخفض، بينما يوفر تصنيف IP67 حماية كاملة ضد الغبار ويمكنه تحمل الغمر في الماء حتى عمق متر واحد.



معيار اللجنة الكهروتقنية الدولية (IEC) 60529 (2021)

يوفر هذا الاقتباس الأساس لفهم تصنيفات IP وأهميتها في سياق مفاتيح التثبيت على اللوحة.

يضمن اختيار تصنيف IP الصحيح أن المفتاح يتحمل التحديات البيئية المحددة لتركيبك.



تأثير تصنيفات الجهد والتيار على أداء المفتاح المثبت على اللوحة

تحدد قيم الجهد والتيار الحمل الكهربائي الذي يمكن للمفتاح التعامل معه بأمان. تجاوز هذه المعلمات قد يؤدي إلى لحام التلامس أو ارتفاع درجة الحرارة، بينما قد يؤدي التقييم المنخفض إلى تآكل مبكر. قم بمطابقة قيم المفتاح مع ظروف تشغيل الدائرة للحصول على أداء آمن وموثوق.



المواد المستخدمة في مفاتيح التبديل المثبتة على اللوحة وأهميتها

تؤثر المواد على المتانة ومقاومة التآكل والملمس:



• الفولاذ المقاوم للصدأ للبيئات عالية التأثير أو المسببة للتآكل
• نحاس مطلي بالنيكل للمتانة والموصلية المعتدلة
• البلاستيك الهندسي (مثل PBT و PA66) للحصول على خيارات غير موصلة وفعالة من حيث التكلفة



شهادات ضمان الجودة والامتثال لمفاتيح التبديل المثبتة على اللوحة

تثبت شهادات مثل UL و CE و RoHS أن المفاتيح الكهربائية تفي بالمعايير الدولية للسلامة والبيئة. وتؤكد هذه العلامات صحة الاختبارات الصارمة لمخاطر الصدمات الكهربائية والتوافق الكهرومغناطيسي وقيود المواد الخطرة.



العمر الافتراضي الميكانيكي والمتانة في اختيار المفتاح

يشير العمر الافتراضي الميكانيكي (الدورات) إلى عدد عمليات التشغيل التي يمكن للمفتاح القيام بها قبل أن يتآكل. تعني الدورات العالية (على سبيل المثال، مليون دورة مقابل 100 ألف دورة) فترات صيانة أطول وتكلفة إجمالية أقل للملكية في حالات الاستخدام المكثف.

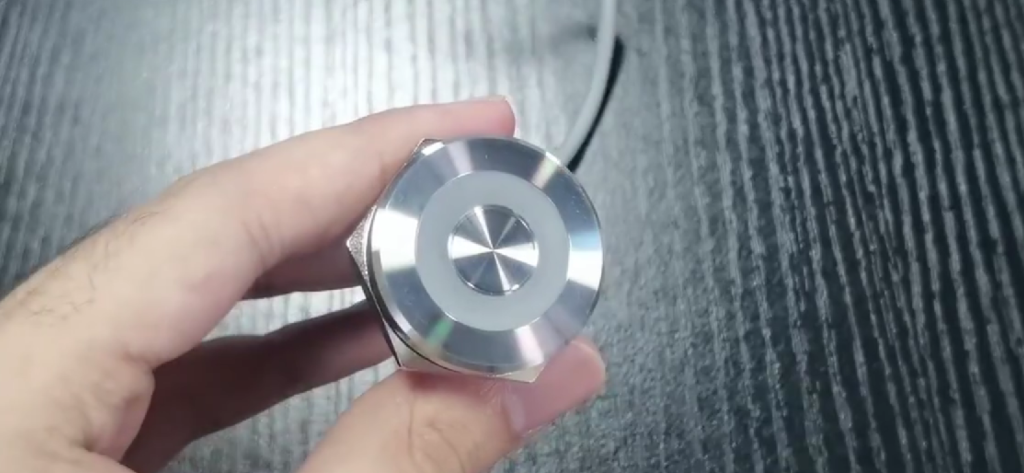

تعزيز الحلول الصناعية من خلال خدمات التبديل المخصص للتركيب على اللوحة

احصل على عرض أسعار لمفاتيح التبديل المخصصة المثبتة على اللوحة من Langir



خيارات التخصيص لمفاتيح التثبيت على اللوحة

تشمل ميزات المفتاح المخصص ما يلي:



• أشكال مشغلات مخصصة ورموز وألوان لتشغيل سهل الاستخدام
• تصنيفات IP أو NEMA محددة لتتناسب مع البيئات القاسية
• مواد أو طلاءات متخصصة للمقاومة الكيميائية
• ألوان وإضاءة متكاملة لتقديم معلومات عن الحالة



دعم Langir لإنتاج المفاتيح المخصصة OEM و ODM

تتعاون Langir مع العملاء من مرحلة التصميم إلى مرحلة الإنتاج، وتقدم خدمات مراجعة التصميم الداخلي، وإنشاء النماذج الأولية السريعة، وصنع القوالب، والتصنيع بكميات كبيرة. هذا الدعم الشامل يسرع من وقت طرح حلول المفاتيح المخصصة في السوق.



فوائد الشراء بالجملة لمفاتيح التبديل المخصصة المثبتة على اللوحة

يوفر طلب مفاتيح مخصصة بكميات كبيرة ما يلي:



• تخفيضات كبيرة في تكلفة الوحدة من خلال وفورات الحجم
• أداء متسق عبر المنشآت واسعة النطاق
• إدارة سلسلة التوريد ومراقبة المخزون بشكل مبسط
• جدولة الإنتاج ذات الأولوية للطلبات المتكررة



طلب عرض أسعار مخصص أو دعم فني لمفاتيح التبديل المثبتة على اللوحة

لمناقشة متطلباتك الخاصة بالمفاتيح المخصصة أو خيارات التصميم أو الأسعار بالجملة، يرجى اتصل بنا. يقدم فريقنا الفني عروض أسعار سريعة وإرشادات متخصصة مصممة خصيصًا لتطبيقاتك الصناعية.



الاختلافات بين مفاتيح التثبيت على اللوحة ومفاتيح التثبيت على لوحة الدوائر المطبوعة



تأثير طرق التركيب على تركيب المفتاح وتطبيقه

يتم إدخال مفاتيح التثبيت على اللوحة من خلال فتحة في اللوحة وتثبيتها بإطار، مما يعزل الآلية خلف السطح. يتم لحام مفاتيح التثبيت على لوحة الدوائر المطبوعة مباشرة على لوحات الدوائر، مما يوفر المساحة ولكنه يحد من الحماية البيئية وقابلية الصيانة الميدانية.



مزايا وقيود مفاتيح التثبيت على اللوحة مقابل مفاتيح التثبيت على لوحة الدوائر المطبوعة



• مزايا التثبيت على اللوحة: متانة فائقة، مانع تسرب IP/NEMA، إمكانية الوصول من أمام اللوحة
• قيود تركيب اللوحة: يتطلب فتحة في اللوحة، مساحة أكبر
• مزايا تركيب PCB: حجم صغير، تجميع لوحة مبسط
• قيود تركيب PCB: متانة أقل، صعوبة في الاستبدال الميداني



اختيار مفتاح مثبت على لوحة بدلاً من مفتاح مثبت على لوحة PCB

اختر مفتاحًا مثبتًا على اللوحة عندما تحتاج إلى:



• حماية عالية ضد الغبار والماء والمواد الكيميائية
• استبدال ميداني متكرر أو قابلية للصيانة
• واجهة مستخدم واضحة على سطح لوحة مكشوفة

في الأجهزة الإلكترونية المدمجة والمحكمة الإغلاق حيث التعرض للبيئة المحيطة ضئيل، قد يكون من الأفضل استخدام مفاتيح التثبيت على لوحات الدوائر المطبوعة (PCB) لتحقيق كفاءة في استخدام المساحة.

توفر مفاتيح التبديل المثبتة على اللوحة حلول تحكم موثوقة ومتينة في التطبيقات الصناعية والسيارات والبحرية والاستهلاكية. من خلال فهم بنية المكونات ومبادئ التشغيل وأنواعها المختلفة وسياقات التطبيق وأفضل ممارسات التثبيت والمواصفات الهامة، يمكنك تحديد المفتاح المثالي لأي مشروع. بفضل خدمات OEM/ODM المخصصة من Langir ودعم الطلبات بالجملة، ستلبي لوحة التحكم الخاصة بك متطلبات الأداء والجودة الصارمة مع تحسين التكلفة ومواعيد التسليم.
