كيفية توصيل قواطع دوائر التيار المستمر: دليل التركيب الكامل لأنظمة الطاقة الشمسية والصناعية



يُعد توصيل قاطع دارة التيار المستمر مهارة أساسية للكهربائيين ومركبي الطاقة الشمسية وفرق الصيانة الذين يعملون مع أنظمة التيار المستمر. يقدم هذا الدليل إرشادات واضحة وعملية حتى تتمكن من توصيل قواطع التيار المستمر بأمان وموثوقية. A قاطع دارة التيار المستمر يحمي الدوائر الكهربائية من الأحمال الزائدة والدوائر القصيرة التي يمكن أن تتلف المعدات أو تشعل الحرائق. اتبع الخطوات أدناه لفهم وظائف القواطع، وأفضل ممارسات الأسلاك، وكيفية اختيار الجهاز المناسب لتطبيقك - بما في ذلك اعتبارات القطبية وانقراض القوس الكهربائي.



ما هو قاطع الدائرة الكهربائية للتيار المستمر ولماذا تعتبر الأسلاك المناسبة ضرورية؟

قاطع الدائرة الكهربائية للتيار المستمر هو جهاز حماية يقوم بقطع التيار المباشر عند حدوث حمل زائد أو قصر في الدائرة الكهربائية. تضمن الأسلاك الصحيحة تشغيل القاطع على النحو المنشود وحماية نظامك. يمكن أن تتسبب الأخطاء في الأسلاك في تعطل المعدات أو الظروف غير الآمنة أو انخفاض الحماية.

احصل على عرض أسعار لقواطع التيار المستمر المخصصة من لانجير



ما هي الوظائف الرئيسية لقواطع دوائر التيار المستمر؟

توفر قواطع دارة التيار المستمر العديد من وسائل الحماية الأساسية:



1. الحماية من التحميل الزائد: يوقف التيار الزائد الذي يمكن أن يسخن الموصلات بشكل مفرط ويتلف المكونات.
2. حماية الدائرة القصيرة: يقطع الدائرة بسرعة أثناء حدوث ماس كهربائي للحد من طاقة العطل وتقليل خطر الحريق.
3. آليات السلامة: توفر العديد من القواطع إعادة ضبط يدوية ومؤشرات تعثر مرئية وميزات أخرى لتبسيط الصيانة وتحسين السلامة.

تؤكد هذه الأدوار على أهمية التركيب والتوصيل الصحيحين للتشغيل الموثوق به.



كيف تؤثر أسلاك قواطع التيار المستمر على السلامة الكهربائية؟

إن طريقة توصيل أسلاك قاطع التيار المستمر لها تأثير مباشر على سلامة النظام وموثوقيته. وتشمل المخاطر الشائعة المتعلقة بالأسلاك ما يلي:



• أخطاء الأسلاك: يمكن أن تمنع الإنهاءات الرديئة أو القطبية المعكوسة التشغيل السليم وتخلق مخاطر.
• معايير السلامة: يساعد اتباع معايير الأسلاك المعمول بها في ضمان أن القاطع سيقطع الأعطال كما هو محدد.
• أفضل الممارسات: استخدام الحجم الصحيح للسلك، وأطراف التوصيل الآمنة، والتوجيه السليم يقلل من الحرارة، ومشاكل الاهتزاز، والرحلات المزعجة.

إن الفهم الجيد لهذه العوامل ضروري لأي شخص يقوم بتركيب أو صيانة دوائر التيار المستمر.



كيفية توصيل قاطع التيار المستمر بشكل صحيح: دليل التركيب خطوة بخطوة

يتطلب توصيل قاطع دارة تيار مستمر الاهتمام بالتفاصيل. توضح الأقسام التالية الخطوات والمبادئ العملية التي يجب اتباعها أثناء التركيب.



ما هي المبادئ العامة لتوصيل القواطع الكهربائية للتيار المستمر؟

ضع هذه المبادئ الأساسية في الاعتبار عند توصيل الأسلاك:



1. القطبية: تأكد من التوصيلات الموجبة والسالبة - يمكن أن يؤدي عكس القطبية إلى تلف الأجهزة وتقليل الحماية.
2. مقياس السلك: حدد حجم الموصل ليتطابق مع تيار الدائرة وتصنيف القاطع لمنع ارتفاع درجة الحرارة وانخفاض الجهد.
3. أنواع الاتصال: استخدم أطراف التوصيل المناسبة (العروات الحلقية أو البستوني أو وصلات قضبان التوصيل) وأحكم ربطها حسب مواصفات عزم الدوران الخاصة بالشركة المصنعة للحصول على وصلة آمنة ومنخفضة المقاومة.

تشكل هذه الأساسيات الأساس لتركيب آمن وطويل الأمد.



كيفية توصيل قاطع التيار المستمر في أنظمة الطاقة الشمسية الكهروضوئية؟

تحتوي منشآت الطاقة الشمسية الكهروضوئية على بعض الممارسات المحددة التي يجب اتباعها في توصيل الأسلاك:



1. التوصيل بألواح الطاقة الشمسية: قم بتوجيه خيوط السلسلة الموجبة إلى طرف إدخال القاطع؛ وعادةً ما ترتبط السلسلة السالبة بالناقل السالب للنظام أو الطرف السالب للبطارية.
2. تكامل العاكس: ضع العاكس أسفل قاطع التيار المستمر بحيث يحمي القاطع سلاسل التيار المستمر والبطاريات أثناء الأعطال.
3. فحوصات السلامة: بعد إجراء التوصيلات، تحقق من إحكام التوصيلات، والقطبية الصحيحة، وأن الصمامات أو العوازل في الحالات المتوقعة قبل التنشيط.

يساعد الالتزام بهذه الخطوات على ضمان وجود نظام كهروضوئي آمن ومتوافق مع التعليمات البرمجية.

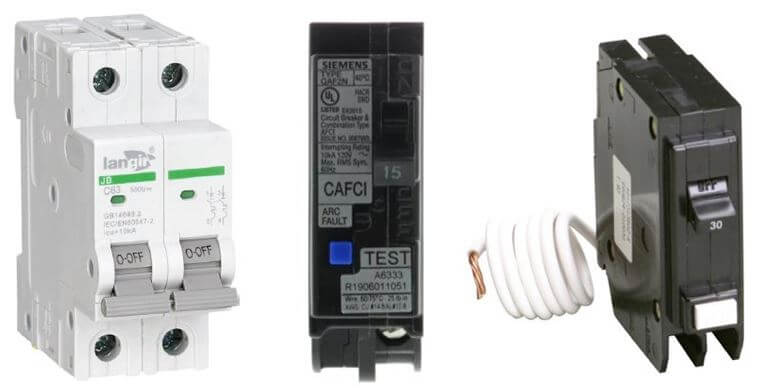

كيفية التعامل مع قطبية قواطع التيار المستمر وإطفاء القوس الكهربائي أثناء التوصيل؟

تعتبر القطبية وانقراض القوس الكهربائي من الاعتبارات الرئيسية في تركيبات قواطع التيار المستمر لأن التيار المستمر لا يمر عبر الصفر مثل التيار المتردد.

احصل على عرض أسعار لقواطع التيار المستمر المخصصة من لانجير



ما أهمية القطبية عند توصيل قواطع التيار المستمر؟



• التأثيرات على الأداء: القطبية غير الصحيحة يمكن أن توقف ميزات الحماية من العمل بشكل صحيح وقد تتلف المعدات المتصلة.
• مخاطر السلامة: تزيد الأسلاك المعكوسة من فرصة حدوث أعطال خطرة وتعقّد عملية استكشاف الأعطال وإصلاحها.

تحقق دائماً من القطبية مرتين أثناء التركيب والاختبار.



كيف يؤثر انقراض القوس على أسلاك قواطع التيار المستمر؟

إطفاء القوس الكهربائي هو الطريقة التي توقف القوس الكهربائي عند انفصال التلامسات - وهو عنصر حاسم في حماية التيار المستمر. وتشمل الأساليب الفعالة ما يلي:



• تقنيات إخماد القوس الكهربائي: تقلل ميزات التصميم مثل مزالق القوس، أو القواطع المغناطيسية، أو قواطع التفريغ من طاقة القوس أثناء الانقطاع.
• تأثيرات الأسلاك الكهربائية: تساعد التوصيلات النظيفة والصحيحة والتوجيه الصحيح على عمل ميزات التحكم في القاطع على النحو المنشود، مما يحسن أداء القاطع وسلامته.

يعمل فهم سلوك القوس الكهربائي والأسلاك لدعم تصميم القواطع على تحسين الموثوقية في أنظمة التيار المستمر.



ما هي أنواع قواطع التيار المستمر المستخدمة وكيف تختلف طرق التوصيل؟

تخدم أنواع القواطع المختلفة تيارات وبيئات مختلفة؛ وتعكس طرق التوصيل هذه الاختلافات.



ما هي الأنواع الشائعة لقواطع التيار المستمر وتطبيقاتها؟



1. قواطع دوائر كهربائية مصغرة (MCBs): مناسبة للدوائر ذات التيار المنخفض، وتستخدم عادةً في الدوائر الشمسية السكنية الصغيرة أو دوائر التيار المستمر المساعدة.
2. قواطع الدائرة الكهربائية ذات الغلاف المصبوب (MCCBs): مصممة للتيارات العالية والمنشآت الصناعية التي تتطلب حماية قوية.
3. قواطع دوائر التيار المستمر من سلسلة JB: مُحسَّن لمصفوفات الخلايا الكهروضوئية متعددة السلاسل، مما يوفر حماية موثوقة من الحمل الزائد وقصر الدائرة الكهربائية.

يقدم كل نوع متطلبات محددة من الأسلاك والتركيب لتلبية الاستخدام المقصود.



كيف تختلف تقنيات الأسلاك بين مختلف أنواع قواطع التيار المستمر؟

تعتمد اختلافات الأسلاك الرئيسية على عائلة القواطع:



• اختلافات الأسلاك: تختلف أنماط المحطات الطرفية وتوصيلات عمود التوصيل وخلوص التركيب - اتبع مخططات الأسلاك الخاصة بالشركة المصنعة بدقة.
• مشكلات التوافق: تحقق من تصنيفات الجهد والتيار للقاطع وملاءمته المادية وتنسيقه مع أجهزة الحماية في التيار/المجرى السفلي.

تضمن مطابقة تقنية الأسلاك مع نوع القاطع حماية متسقة وصيانة أسهل.



كيف تختار قواطع التيار المستمر وتحدد حجمها لتلبية احتياجاتك من الأسلاك؟

يبدأ اختيار القاطع المناسب برؤية واضحة لجهد نظامك وتياراته وظروف العطل.



ما هي تقييمات الجهد والتيار التي يجب أخذها في الاعتبار عند توصيل الأسلاك؟

عند اختيار القواطع، ضع في الحسبان هذه التصنيفات:



1. تقييمات الجهد: تأكد من أن الحد الأقصى لتصنيف جهد التيار المستمر للقاطع يفي أو يتجاوز جهد الدائرة المفتوحة وفولتية التشغيل لنظامك.
2. التقييمات الحالية: اختر قاطعًا بتصنيف تيار مستمر عند أو أعلى من الحمل المتوقع لتجنب الرحلات المزعجة مع الحفاظ على الحماية.
3. أنواع الأحمال: ضع في اعتبارك التيارات المتدفقة وطبيعة الأحمال المتصلة - قد تتطلب أحمال المحرك أو المحول إعدادات حماية مختلفة.

يعد اختيار التصنيف الصحيح أمرًا ضروريًا لكل من السلامة والموثوقية.



كيف يمكن حساب سعة الكسر ومنحنيات التعثر للأسلاك المناسبة؟

يساعد فحصان تقنيان في تأكيد الملاءمة:



1. القدرة الاستيعابية: تأكد من أن قدرة القاطع تتجاوز أقصى تيار عطل ممكن عند نقطة التركيب.
2. منحنيات الرحلات: راجع خصائص التيار الزمني للقاطع للتأكد من تطابق استجابته مع احتياجات التنسيق والانتقائية لنظامك.

تضمن هذه التقييمات أن القاطع سوف يزيل الأعطال دون عطل أو انقطاع غير مرغوب فيه في اتجاه المصب.

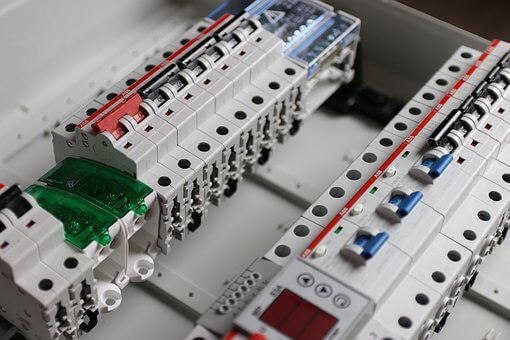

ما هي أفضل الممارسات ومعايير السلامة لتوصيل قواطع التيار المستمر؟

اتبع المعايير المعمول بها وممارسات العمل الآمنة لحماية الأشخاص والمعدات أثناء التركيب والتشغيل.

احصل على عرض أسعار لقواطع التيار المستمر المخصصة من لانجير



ما هي المعايير الدولية التي تحكم أسلاك قواطع التيار المستمر؟



• IEC 60947-2: يغطي مجموعة المفاتيح الكهربائية ذات الجهد المنخفض ومعدات التحكم، بما في ذلك متطلبات قواطع الدوائر الكهربائية.
• EN 60947-2: التطبيق الأوروبي لمعايير قواطع الدارات الكهربائية منخفضة الجهد.
• GB 14048.2: المعيار الصيني للمفاتيح الكهربائية ذات الجهد المنخفض ومعدات التحكم.

ويساعد الامتثال لهذه المعايير على ضمان التركيبات الآمنة والمعتمدة.



ما هي إرشادات السلامة التي يجب اتباعها أثناء التركيب؟



1. معدات الحماية الشخصية: استخدم دائمًا معدات الوقاية الشخصية المناسبة - القفازات المعزولة وحماية العينين وغيرها من المعدات المناسبة للجهد والبيئة.
2. فحوصات التثبيت: تحقق من الأسلاك، وإعدادات عزم الدوران، والقطبية الصحيحة قبل التنشيط. تأكد من التنسيق الوقائي وأن الملصقات في مكانها الصحيح.
3. الامتثال للمعايير: التركيب وفقًا للقوانين المحلية وتعليمات الشركة المصنعة لتلبية المتطلبات التنظيمية ومتطلبات السلامة.

يؤدي اتباع هذه الممارسات إلى تقليل المخاطر وتحسين الأداء على المدى الطويل.

إذا كنت بحاجة إلى مساعدة في تحديد الحجم، أو توصيل الأسلاك، أو اختيار قاطع دائرة تيار مستمر لمشروعك، فإن فريقنا الفني على استعداد للمساعدة. يمكنك اتصل بنا للحصول على دعم الخبراء والإرشادات التفصيلية.



نوع القاطع	التطبيق النموذجي	الميزات الرئيسية
قواطع دوائر كهربائية مصغرة	أنظمة الطاقة الشمسية السكنية	بصمة مدمجة ومعدلات تيار منخفضة
قواطع دوائر كهربائية ذات غلاف مصبوب	المنشآت الصناعية	سعة تيار عالية، بنية متينة
قاطع دارة التيار المستمر من سلسلة JB	المصفوفات الكهروضوئية متعددة السلاسل	مصممة للحماية من الطاقة الكهروضوئية: معالجة الحمل الزائد والدائرة القصيرة



كيفية توصيل أسلاك قاطع التيار المستمر | الأسئلة الشائعة



ما هي علامات الحاجة إلى استبدال قاطع التيار المستمر؟

ابحث عن التعثر المتكرر غير المبرر، أو علامات الاحتراق المرئية، أو العازل الذائب أو المتشقق، أو القاطع الذي لا يعيد ضبطه. إذا كان القاطع غير قادر على قطع الأعطال بشكل موثوق أو كان غير مطابق للمعايير الحالية، استبدله للحفاظ على السلامة والأداء.



هل يمكنني استخدام قاطع دائرة تيار متردد لتطبيقات التيار المستمر؟

لا. تعتمد قواطع التيار المتردد على التقاطع الصفري للتيار المتردد لإطفاء الأقواس وهي غير مصنفة لقطع التيار المستمر. استخدم قاطعًا مصنفًا خصيصًا لخدمة التيار المستمر لضمان التحكم السليم في القوس الكهربائي والانقطاع الآمن.



كم مرة يجب أن أفحص قواطع التيار المستمر؟

افحص القواطع سنويًا على الأقل، أو أكثر في البيئات الصعبة. يجب أن تشمل عمليات الفحص الفحوصات البصرية للكشف عن التلف، والتحقق من عزم الدوران على الأطراف، واختبار التشغيل، وملاحظة أي سلوك غير عادي. الاحتفاظ بسجل صيانة لتتبع الحالة والاتجاهات.



ما هي الأدوات التي أحتاجها لتوصيل أسلاك قاطع التيار المستمر؟

تشمل الأدوات الشائعة أداة تعرية الأسلاك، ومفكات براغي مناسبة، ومفتاح عزم الدوران المعاير، وأدوات العقص، ومقياس متعدد. ارتدِ معدات الوقاية الشخصية مثل القفازات وواقي العينين. يضمن استخدام الأدوات المناسبة إجراء عمليات الإنهاء الآمنة والتركيب الصحيح.



ماذا يجب أن أفعل إذا استمر تعطل قاطع التيار المستمر في التعطل؟

ابدأ بتحديد الدوائر الكهربائية المحملة بأحمال زائدة أو الأحمال القصيرة. قم بإزالة الأحمال غير الضرورية واختبارها. افحص الأسلاك بحثًا عن توصيلات مفكوكة أو تالفة. إذا استمرت الأعطال، فقد يكون القاطع صغير الحجم أو معيباً - استشر كهربائي مؤهل لتشخيص المشكلة وحلها بأمان.



هل توجد ممارسات صيانة محددة لقواطع التيار المستمر؟

نعم. تشمل الصيانة الدورية عمليات الفحص البصري، وتنظيف الغبار من العبوات، والتحقق من إحكام الغطاء الطرفي، واختبار وظيفة التعثر، وتسجيل أي أحداث. جدولة الفحوصات المهنية الدورية للتحقق من الأداء والامتثال.



الخاتمة

يعد توصيل أسلاك قاطع التيار المستمر بشكل صحيح أمرًا ضروريًا لسلامة وموثوقية أنظمة التيار المستمر الشمسية والصناعية. ضع القطبية وحجم الموصلات وتقييمات القواطع والمعايير المعمول بها في الاعتبار أثناء التركيب. إذا كنت بحاجة إلى مشورة خاصة بالمشروع أو دعم فني، يرجى اتصل بنا - يمكن لفريقنا مساعدتك في اختيار الحماية المناسبة لنظامك وتثبيتها.
