كيفية توصيل مفتاح مثبت على لوحة: الرسوم التخطيطية والتوصيلات



يعد توصيل مفتاح التبديل المثبت على اللوحة بشكل صحيح أمرًا بالغ الأهمية لتجنب التعطل وتلف المعدات ومشاكل استكشاف الأعطال وإصلاحها. سيقدم لك هذا الدليل الشامل تعريفات المكونات وآليات التوصيل وأمثلة عملية لمفاتيح الضغط والمفاتيح التبديلية والمفاتيح المتأرجحة. بالإضافة إلى ذلك، ستحصل على أفضل الممارسات في مجال السلامة ونصائح لاستكشاف الأعطال وإصلاحها ونصائح حول اختيار الحلول المخصصة بالجملة. سواء كنت تقوم بإعداد مشغل تشغيل/إيقاف بسيط أو مفتاح إضاءة متعدد الوظائف، فإن دليلنا يغطي ما يلي:



• المكونات الرئيسية ووظائف المحطة الطرفية
• توصيلات أزرار الضغط خطوة بخطوة (2، 3، 4، و 5 سنون)
• مخططات مفاتيح التبديل (SPST، SPDT، DPDT)
• تكوينات مفاتيح التبديل (أساسية، مضيئة، متعددة المواضع)
• أفضل ممارسات التركيب والتأريض والحماية من زيادة التيار الكهربائي
• استكشاف الأخطاء وإصلاحها في مشاكل الأسلاك الشائعة
• المواصفات وتصنيفات IP وخدمات تخصيص OEM/ODM من Langir

اكتشف مجموعتنا الكاملة من مفاتيح اللوحات هنا: فئة مفاتيح اللوحة

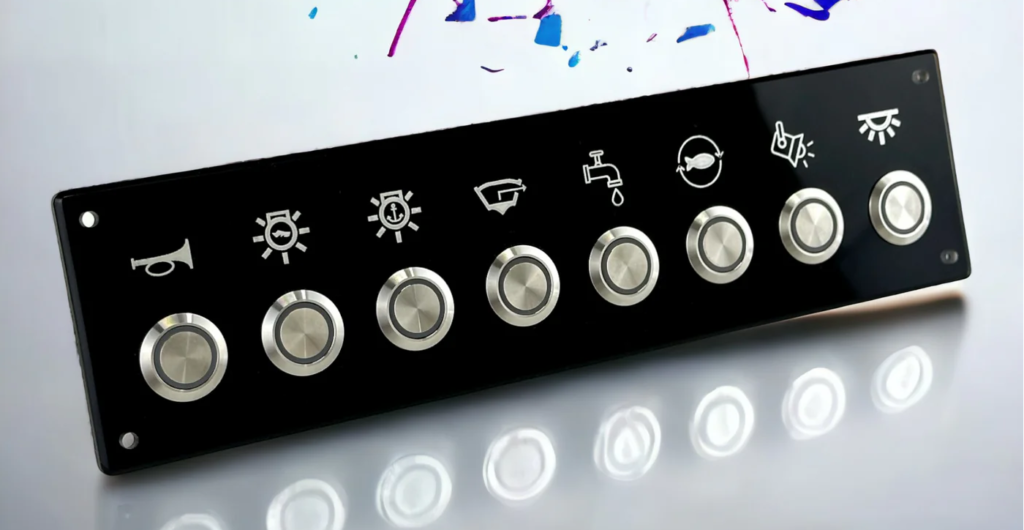

فهم المكونات والمطاريف الرئيسية لمفتاح التثبيت على اللوحة

للبدء في توصيل أسلاك المفتاح المثبت على اللوحة، يجب معرفة دور كل جزء. المفتاح المثبت على اللوحة هو مفتاح كهربائي يتم تثبيته من خلال لوحة تحكم، ويحتوي على أطراف توصيل للطاقة والحمل ومؤشرات اختيارية.

وتشمل المكونات الأساسية ما يلي:



• المشغل – الزر أو المفتاح المتأرجح أو المفتاح الذي يضغط عليه المشغل.
• الإسكان – حاوية مثبتة على اللوحة توفر الدعم الميكانيكي والإغلاق المحكم.
• المحطات الطرفية – أعمدة معدنية أو براغي مكتوب عليها COM، NO، NC، LED+، LED–.
• حشية مانعة للتسرب – يضمن تصنيف IP عن طريق منع دخول الرطوبة.

يؤدي تحديد المحطات بشكل صحيح إلى منع أخطاء التوصيلات الكهربائية ويضمن التشغيل الموثوق.

احصل على عرض أسعار لمفاتيح التبديل المخصصة المثبتة على اللوحة من Langir

أنواع المحطات



الأنواع	السمة	الوظيفة
COM	المدخلات المشتركة	يتلقى جهد التغذية للتشغيل/الإيقاف أو التحويل.
لا	مفتوح عادةً	يغلق على COM عند تشغيل المشغل.
NC	مغلق عادةً	يفتح من COM عند تشغيل المشغل.
LED+	تقدم إيجابي	مؤشر LED للطاقة عند توفر الإمداد.
LED–	القيادة السلبية	يربط LED بالعودة الأرضية.

يوضح هذا التفصيل كيفية مساهمة كل طرف في سلوك الدائرة ووظيفة المؤشر.



فك تشفير أطراف التوصيل COM و NO و NC: معناها ووظيفتها

تحدد COM و NO و NC منطق الدائرة الأساسي للمفتاح. COM (عام) هو مدخل الجهد أو الأرض. NO (مفتوح عادة) يكمل الدائرة فقط عند الضغط على المفتاح، بينما NC (مغلق عادة) يقطع الدائرة عند التشغيل. على سبيل المثال، توصيل مشغل المحرك عبر COM → NO يضمن تشغيل المحرك فقط عند الضغط على الزر.

فهم هذه الآلية يوجه التوصيل الصحيح للأسلاك من أجل التحكم حسب الطلب أو تطبيقات الإغلاق الآمن.



وظائف المحطات الطرفية في المفاتيح الكهربائية

تستخدم المفاتيح الكهربائية، بما في ذلك المفاتيح المثبتة على اللوحة، أطرافًا مثل COM و NO و NC للتحكم في تدفق الكهرباء. هذه الأطراف ضرورية للتشغيل السليم للدوائر، حيث يعمل COM كمدخل مشترك، ويكمل NO الدائرة عند تنشيطه، ويقطع NC الدائرة عند تنشيطه [1]. فهم وظائف هذه الأطراف أمر بالغ الأهمية للتوصيل الصحيح للأسلاك وضمان التشغيل المقصود للمفتاح.



دليل الهندسة الكهربائية (2005)

يقدم هذا البحث تعريفات أساسية للمكونات الكهربائية، وهي تعريفات ضرورية لفهم وظيفة أطراف التوصيل في مفاتيح التبديل المثبتة على اللوحة.



توصيل مصابيح LED ومحطات متعددة الوظائف على مفاتيح التبديل المثبتة على اللوحة

تضيف المفاتيح المضيئة والمتعددة الوظائف أطراف توصيل LED بالإضافة إلى COM/NO/NC. عادةً:



1. تحديد LED+ و LED– على جسم المفتاح.
2. توصيل LED+ إلى مصدر الطاقة الموجب (غالبًا من خلال مقاوم إذا لم يكن داخليًا).
3. ربط LED– إلى الأرض أو العودة السلبية.
4. سلك COM و NO و NC كما هو معتاد.

مع هذا التوصيل، يشير مؤشر LED إلى حالة المفتاح بشكل مستقل عن دائرة الحمل الرئيسية، مما يدعم التغذية الراجعة المرئية في لوحات التحكم.



الأدوات والمواد الأساسية لتوصيل مفتاح مثبت على لوحة

يتطلب تركيب مفتاح التثبيت على اللوحة بكفاءة استخدام أدوات متسقة وآمنة:



• أداة تقشير وقطع الأسلاك لإزالة العزل بدقة.
• أداة تجعيد وموصلات معزولة لوصلات طرفية آمنة.
• مقياس متعدد للتحقق من الاستمرارية والجهد الكهربائي.
• أنابيب قابلة للانكماش بالحرارة وشريط كهربائي للعزل.
• مكواة لحام (للمطاريف من نوع اللحام).

يقلل إعداد المستلزمات المناسبة من أخطاء الأسلاك ويعزز الموثوقية على المدى الطويل.

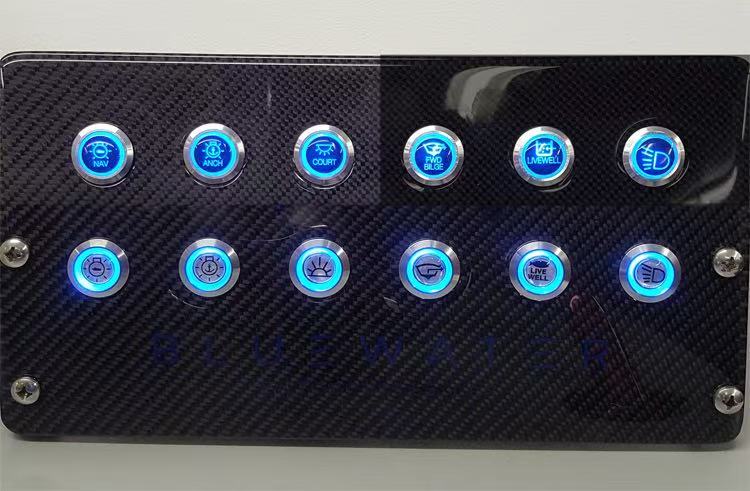

دليل تفصيلي لتوصيل مفتاح زر ضغط مثبت على لوحة

يوفر مفتاح الضغط تحكماً مؤقتاً أو ثابتاً. يضمن التوصيل الصحيح للأسلاك الأداء المتوقع والمتانة.

احصل على عرض أسعار لمفاتيح التبديل المخصصة المثبتة على اللوحة من Langir

توصيل مفتاح ضغط ثنائي السنون للتحكم البسيط في التشغيل/الإيقاف

تعريف: المفتاح ذو القطبين يحتوي فقط على COM و NO أو COM و NC.
السبب: يوفر دائرة تشغيل/إيقاف أساسية مع أقل عدد ممكن من المحطات الطرفية.
مثال: الطاقة → COM، الحمل → NO للتنشيط المؤقت.

الخطوات:



1. قم بإزالة 6-8 مم من العازل من كل موصل.
2. قم بتثبيت موصل شوكة أنثوي على سلك الطاقة.
3. قم بتوصيل الموصل بمحطة COM.
4. قم بتوصيل سلك الحمل بطرف NO.
5. قم بتثبيت المفتاح في اللوحة واختبر التشغيل.

هذا التكوين يناسب قواطع الدائرة البسيطة أو مشغلات الإشارة.



توصيل مفتاح ضغط ثلاثي الأطراف مع COM و NO و NC

يضيف مفتاح ثلاثي الأطراف NC للدوائر المغلقة افتراضيًا.
التعريف: COM يغذي الدائرة، NO ينشط عند الضغط، NC ينشط عند الضغط.
حالة الاستخدام: تظل أقفال الأمان نشطة بشكل افتراضي حتى يتم الضغط على الزر.

خطوات التوصيل:



• قم بتوصيل الطرف الموجب بمصدر التيار الكهربائي.
• قم بتوصيل سلك الطاقة بالجهاز بـ NO للتشغيل المؤقت.
• اختيارياً، قم بتوصيل جهاز إنذار أو مؤشر إلى NC لتشغيله حتى الضغط على الزر.

يؤكد الاختبار باستخدام جهاز قياس متعدد التبديل بين أطراف COM–NO و COM–NC.



توصيل مفاتيح الضغط ذات 4 أطراف و 5 أطراف بمؤشرات LED

تدمج المفاتيح ذات 4 أو 5 سنون دارة LED بالإضافة إلى ملامسات COM/NO/NC.



• 4 سنون: COM، NO، LED+، LED–
• 5 سنون: COM، NO، NC، LED+، LED–

قائمة الاتصالات:



1. سلك COM → مصدر طاقة موجب.
2. سلك NO (أو NC) → الحمل.
3. سلك LED+ → مصدر طاقة موجب (عبر المقاوم إذا لزم الأمر).
4. سلك LED– → الأرض.

يوفر مصباح LED ردود فعل بصرية مستمرة بينما تتحكم نقاط التلامس في الحمل بشكل مستقل.



اختبار مفتاح ضغط سلكي للتأكد من عمله بشكل صحيح

بعد التوصيل، تحقق دائمًا من:



1. استخدم جهاز قياس متعدد لفحص مقاومة COM–NO — يجب أن تكون مفتوحة حتى يتم الضغط عليها.
2. تأكد من إغلاق COM–NC حتى يتم الضغط عليه.
3. قم بتشغيل الجهاز واضغط على الزر للتأكد من تنشيط الحمل.
4. تحقق من مصابيح LED عند توصيل التيار الكهربائي.
5. افحص الأسلاك للتأكد من أن الوصلات آمنة ولا توجد خيوط متناثرة.

يضمن الاختبار تحت الحمل الموثوقية في الميدان.



توصيل مفتاح تبديل مثبت على لوحة التبديل: المخططات وطرق التوصيل

تأتي مفاتيح التبديل في تكوينات SPST أو SPDT أو DPDT لتناسب مختلف تصميمات الدوائر الكهربائية.



اختلافات الأسلاك بين مفاتيح التبديل SPST و SPDT و DPDT

تبديل أنواع الأسلاك:



• SPST (قطب واحد، اتجاه واحد): 2 طرفين للتشغيل/الإيقاف البسيط.
• SPDT (قطب واحد مزدوج الرمي): 3 أطراف توصيل؛ COM يتحول بين NO و NC.
• DPDT (قطب مزدوج مزدوج الرمي): 6 أطراف توصيل؛ دائرتان SPDT في جسم واحد.

كل نوع يناسب أنظمة تحكم مختلفة — من قواطع الطاقة الأساسية إلى انعكاسات القطبية في المحركات.



توصيل مفتاح تبديل مضيء مع مصباح LED

التعريف: يتضمن مفتاح التبديل المضيء مؤشر LED مدمج.
الآلية: محطات LED منفصلة عن محطات التلامس.
الفائدة: يمكن رؤية حالة اللوحة بنظرة واحدة.

الاتصال:



1. حدد LED+ و LED– على المفتاح.
2. قم بتوصيل COM → مصدر إمداد موجب لملامسات الدائرة.
3. قم بتوصيل الأسلاك NO/NC حسب الحاجة للحمل.
4. قم بتوصيل LED+ → مصدر طاقة موجب (ربما عبر مقاوم).
5. ربط LED– → الأرض.

وهذا يضمن أن المفتاح يتحكم في الدائرة وموضع الإشارات.



أفضل الممارسات لتوصيل مفاتيح التبديل بأمان

إعطاء الأولوية للسلامة:



• افصل الطاقة قبل توصيل الأسلاك.
• استخدم حلقات على الأسلاك المجدولة لمنع تشابك الخيوط.
• اعزل الأطراف المكشوفة باستخدام أغطية قابلة للانكماش بالحرارة أو أغطية حماية.
• الحفاظ على قياس السلك المناسب للتيار المقنن.
• اتبع إرشادات تصنيف IP الخاصة بأختام الألواح.

تقلل الأسلاك الآمنة من مخاطر حدوث قصر في الدائرة الكهربائية وتحافظ على سلامة النظام.



أفضل الممارسات للأسلاك الآمنة

يعد الالتزام ببروتوكولات السلامة أمرًا بالغ الأهمية عند توصيل مفاتيح التبديل المثبتة على اللوحة. ويشمل ذلك فصل الطاقة قبل بدء العمل، واستخدام مقاييس الأسلاك المناسبة، وضمان العزل المناسب لمنع حدوث ماس كهربائي ومخاطر كهربائية [2]. يؤدي اتباع هذه الإرشادات إلى تقليل مخاطر تلف المعدات والإصابات الشخصية، مما يضمن بيئة عمل آمنة.



القانون الوطني للكهرباء (2023)

يوفر هذا الرمز إرشادات شاملة للسلامة الخاصة بالتركيبات الكهربائية، والتي تنطبق بشكل مباشر على الأسلاك الآمنة لمفاتيح التبديل المثبتة على اللوحة.



توصيل مفتاح تركيب لوحة الروك: شرح التوصيلات الأساسية والمتقدمة

توفر مفاتيح الروك تحكمًا قويًا في التشغيل/الإيقاف مع تصميم منخفض يناسب اللوحات الصناعية.



احصل على عرض أسعار لمفاتيح التبديل المخصصة المثبتة على اللوحة من Langir

توصيل مفتاح تبديل أساسي للتطبيقات الصناعية

التعريف: المفاتيح الأساسية هي SPST أو SPDT ذات طرفين أو ثلاثة أطراف.
السبب: يوفر دوائر بسيطة للتحكم في الطاقة أو التحويل.
مثال: مفتاح SPST كمتحكم رئيسي للطاقة في الآلات.

الخطوات:



1. قم بتوصيل سلك الإمداد بطرف COM.
2. قم بتوصيل الحمل بمطراف NO (للتشغيل) أو NC (لإيقاف التشغيل الآمن).
3. قم بتركيب المفتاح وتثبيت الأطراف.
4. تحقق من التشغيل تحت الحمل المتوقع.



توصيل مفاتيح التبديل المضيئة ومتعددة الأوضاع

تشتمل المفاتيح المتقدمة ذات الروك على مصابيح LED أو أوضاع تشغيل/إيقاف متعددة.



• مضيء: قم بتوصيل LED+ و LED– بشكل منفصل، كما هو الحال مع المفاتيح.
• متعدد المواضع: اتبع الرسم التخطيطي المطبوع على جسم المفتاح؛ قم بتوصيل COM بالوسط، و NO/NC بالمطاريف الجانبية وفقًا لذلك.

تدعم هذه التكوينات مؤشرات الحالة أو مهام التحكم متعددة المستويات.



الأخطاء الشائعة في الأسلاك التي يجب تجنبها مع مفاتيح التبديل

تجنب هذه الأخطاء:



• عكس قطبية LED — لن يضيء LED في حالة عكس القطبية.
• تجاهل وضع العلامات على الأطراف — يؤدي خلط أطراف NO/NC إلى تغيير سلوك الدائرة.
• استخدام أسلاك صغيرة الحجم — مما يؤدي إلى خطر ارتفاع درجة الحرارة تحت الحمل.

يضمن التحديد الدقيق للمطاريف وحجم الأسلاك طول عمر المفتاح.



أفضل الممارسات لتركيب مفاتيح التبديل المثبتة على اللوحة وسلامتها

التركيب الصحيح يحمي الموظفين والمعدات.

احصل على عرض أسعار لمفاتيح التبديل المخصصة المثبتة على اللوحة من Langir

تحضير فتحات الألواح وتركيب المفاتيح بشكل آمن

خطوات القطع:



1. ضع علامة على اللوحة بقطر المفتاح واتجاهه.
2. قم بحفر ثقب تجريبي وطحنه إلى الحجم النهائي (على سبيل المثال، 22 مم للمفاتيح الدائرية القياسية).
3. قم بإزالة الحواف الخشنة وقم بتركيب الحشية لإحكام الإغلاق.
4. أدخل المفتاح، وشد الصمولة إلى عزم الدوران الموصى به.

تضمن القواطع الدقيقة ملاءمة متساوية وتحافظ على التصنيفات البيئية.



طرق إدارة الكابلات وتوصيل الأسلاك الموصى بها

قم بإدارة الأسلاك لمنع الإجهاد والقصور:



• مرر الأسلاك عبر قنوات واقية.
• اربطها بأربطة كبلية، وتجنب الانحناءات الحادة.
• قم بإنهاء التوصيل باستخدام موصلات تجعيد معزولة أو لحام حسب المواصفات.
• ضع ملصقات على الأسلاك لتسهيل التعرف عليها أثناء الصيانة.

تساعد الإدارة الجيدة للكابلات على إطالة العمر التشغيلي وتبسيط عملية استكشاف الأعطال وإصلاحها.



ضمان السلامة الكهربائية: التأريض والعزل والحماية من زيادة التيار

تدابير السلامة:



• أغلفة مفاتيح معدنية أرضية وهيكل لوحات.
• استخدم أنابيب قابلة للانكماش الحراري لعزل جميع الموصلات المكشوفة.
• قم بتركيب وحدات حماية من زيادة التيار الكهربائي في اتجاه التيار لحماية الأجهزة من ارتفاعات الجهد الكهربائي.
• الامتثال لمعايير IEC و UL الخاصة بالمسافات والزحف.

تقلل ممارسات السلامة الصارمة من مخاطر الصدمات وتلف المعدات.



استكشاف الأخطاء وإصلاحها في مشكلات توصيل الأسلاك الشائعة في مفاتيح التبديل المثبتة على اللوحة

حتى مع توصيل الأسلاك بعناية، تظهر مشاكل من حين لآخر. التشخيص الدقيق يعيد الوظائف بسرعة.



علامات مشاكل الأسلاك في مفاتيح التبديل المثبتة على اللوحة

ابحث عن:



• لا يتم تنشيط الدائرة عند الضغط على المفتاح.
• مؤشر LED للمفتاح لا يضيء.
• تشغيل متقطع أو وميض تحت الحمل.
• رائحة احتراق أو تغير لون حول الأطراف.

تحديد الأعراض يوجهك إلى أخطاء الأسلاك أو أعطال المكونات.



تشخيص أعطال مؤشر LED في أسلاك التبديل

تحقق من النقاط التالية:



1. تحقق من قطبية LED واستمراريتها باستخدام جهاز قياس متعدد.
2. تأكد من جهد الإمداد في طرف LED+.
3. افحص المقاوم LED (إذا كان خارجيًا) للتأكد من قيمته الصحيحة.
4. استبدل وحدة LED المعيبة أو غطاء المفتاح إذا لزم الأمر.

تحدد الفحوصات المنهجية أعطال دوائر LED دون الحاجة إلى تفكيك اللوحة بالكامل.



حلول للوصلات المفكوكة والدوائر القصيرة

إصلاحات فعالة:



• قم بإحكام ربط أو إعادة تثبيت الموصلات الطرفية المفكوكة.
• استبدل الأجزاء التالفة من الأسلاك وعزلها باستخدام غلاف حراري.
• قم بتنظيف الأكسدة من نقاط التلامس باستخدام منظف نقاط التلامس.
• أضف أغطية واقية للأطراف المجاورة لتجنب حدوث قصر في الدائرة الكهربائية.

الصيانة الاستباقية تمنع تكرار الأعطال وتحمي المعدات النهائية.



اختيار المفتاح المناسب للتركيب على اللوحة: المواصفات وخيارات التخصيص

يضمن اختيار المفتاح المثالي الأداء في ظل ظروف بيئية وحمل معينة.



المواصفات الرئيسية التي يجب مراعاتها: الجهد الكهربائي، التيار الكهربائي، تصنيف IP، والمواد



المواصفات	السمة	مثال على القيمة
الفولتية	جهد التشغيل المقنن VDC	12 فولت، 24 فولت، 120 فولت، أو 250 فولت تيار متردد
الحالي	التبديل الأقصى A	1 أمبير إلى 20 أمبير حسب نوع المفتاح
تصنيف IP	حماية الدخول	IP40، IP65، IP67
المواد	المشغل/العلبة	الفولاذ المقاوم للصدأ، النايلون، البولي كربونات

تطابق المواصفات مع التطبيق يمنع التآكل المبكر ويضمن التشغيل الآمن.



خدمات التخصيص بالجملة و OEM/ODM من Langir

تتخصص Langir في توريد مفاتيح التبديل عالية الحجم المثبتة على اللوحات والتكوينات المخصصة. من نقش الرموز المخصصة إلى توصيل الأسلاك المعدة مسبقًا، تعمل خدمات OEM/ODM الخاصة بنا على تكييف ميزات المفاتيح — نمط المشغل، الترميز اللوني، أنظمة الختم — مع متطلبات التصميم الخاصة بك. للحصول على حلول مخصصة وأسعار تنافسية بالجملة،, اتصل بفريق الهندسة لدينا.



أفضل أنواع المفاتيح للتطبيقات الصناعية والمركبات والبحرية

أفضل الاختيارات حسب القطاع:



• صناعي: أزرار ضغط ومفاتيح تبديل من الفولاذ المقاوم للصدأ مصنفة IP67 للمناطق القابلة للغسل.
• مركبة: مفاتيح صمامية مدمجة مزودة بمشغلات سهلة الاستخدام بالقفازات ومطاريف مقاومة للاهتزاز.
• البحرية: أزرار ضغط مضيئة مختومة مع غلاف نحاسي مقاوم للتآكل ومطلي بالنيكل.

يؤدي اختيار المحولات الخاصة بالصناعة إلى تعزيز الموثوقية في البيئات الصعبة.

يتطلب توصيل أسلاك مفاتيح التبديل المثبتة على اللوحة تحديدًا واضحًا للمطاريف، واستخدامًا صحيحًا للأدوات، والالتزام بمعايير السلامة. سواء كنت بحاجة إلى تحكم بسيط في التشغيل/الإيقاف أو مفاتيح تبديل مضيئة متعددة الوظائف، فإن الخطوات المذكورة أعلاه ترشدك إلى التوصيلات الدقيقة والاختبار واستكشاف الأعطال وإصلاحها. يضمن اختيار المواصفات المناسبة والاستفادة من تخصيص OEM/ODM من Langir أن تعمل لوحات التحكم الخاصة بك بشكل موثوق في البيئات الصناعية أو المركبات أو البحرية. للحصول على حلول مخصصة بالجملة ودعم الخبراء، تفضل بزيارة موقعنا فئة مفاتيح اللوحة أو تواصل معنا عبر اتصل بنا الصفحة.
