Raíles DIN -La guía definitiva con toda la información esencial

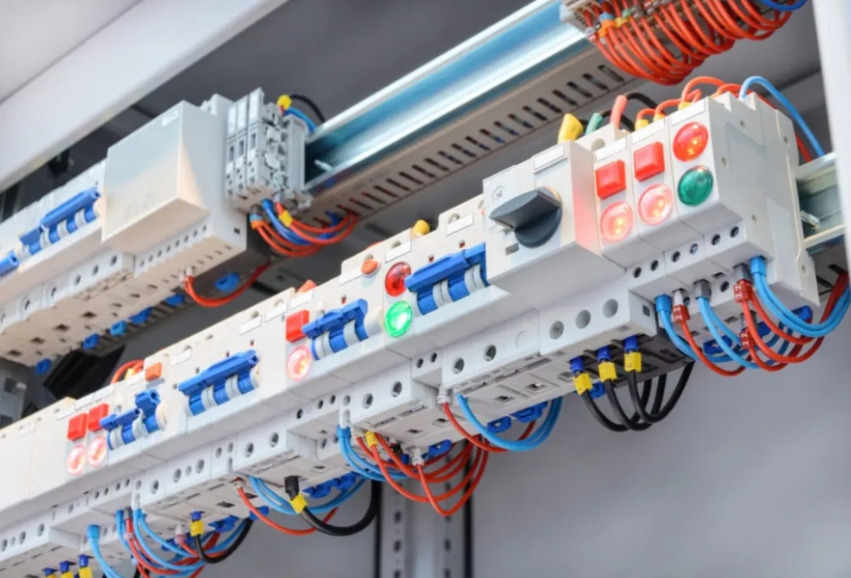

Un carril DIN es una estructura metálica utilizada para montar diversos equipos eléctricos, como relés, disyuntores, fuentes de alimentación, etc. Se presenta en múltiples formas y tamaños y se monta en una superficie mediante tornillos o fijaciones, y sobre él se fijan los componentes eléctricos.

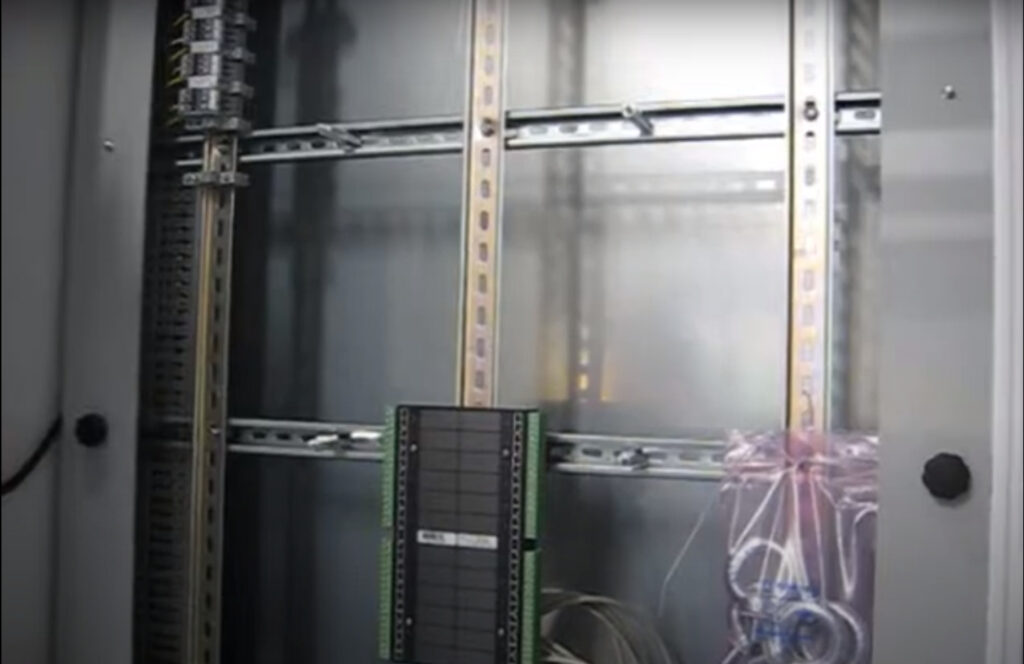

Se trata de una eficaz plataforma de montaje que proporciona un método sencillo para organizar los componentes eléctricos dentro de armarios de control, cajas de conexiones, etc. Su precisa construcción permite alinear los componentes eléctricos según un patrón de cableado establecido y eliminar errores.

Un carril DIN se construye con distintos materiales en función de sus requisitos y uso. Los materiales más comunes para la fabricación de carriles son:

• Acero
• Acero inoxidable
• Aluminio

DIN significa Instituto Alemán de Normalizacióno Instituto Alemán de Normalización, el creador original de las normas para estos raíles. La organización sintió la necesidad de normalizar el montaje de equipos eléctricos y creó la norma DIN. Publicada por primera vez en 1928, la norma DIN ha pasado por varias revisiones para tener en cuenta las innovaciones industriales sin cambiar demasiado el diseño básico.

En la actualidad existe una demanda considerable de raíles en diversas industrias, y se prevé que su mercado alcance los 1.000 millones de euros. $993,4 millones para 2030.

En este artículo hablaremos de lo siguiente:

Tipos y dimensiones de carriles DIN
Productos disponibles
Ventajas de utilizar raíles DIN
Aplicaciones de carril DIN
Instalación y mantenimiento de carriles DIN
Cómo hacer el mantenimiento de los raíles Din
Marcado y etiquetado en carriles DIN
Normas internacionales para raíles DIN
Problemas comunes y resolución de problemas de los raíles DIN
Preguntas frecuentes

Envíe su consulta

Ahora vamos a sumergirnos.

Tipos y dimensiones de carriles DIN

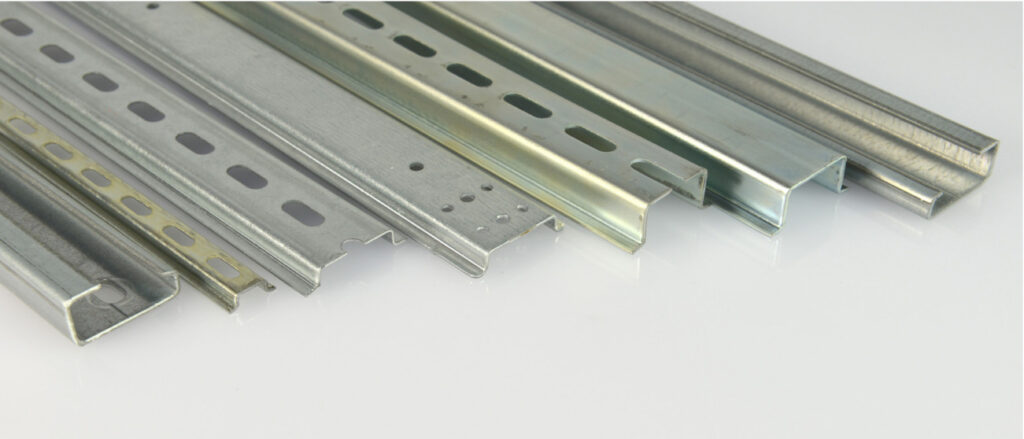

En general, hay cuatro tipos de raíles que se definen por sus medidas cuando se observan en sección transversal. Analicemos cada uno de ellos en detalle;

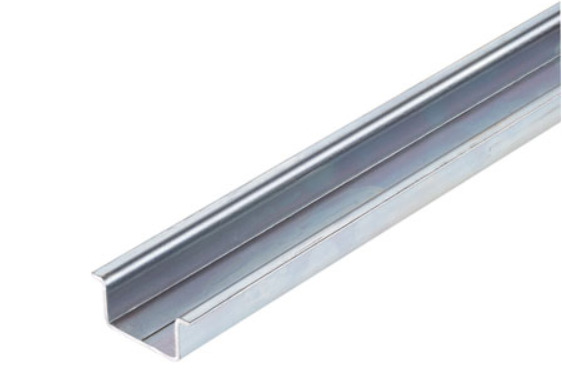

Secciones TS35 o Top Hat

El TS35 es el tipo de raíl más disponible actualmente en el mercado y se considera un estándar industrial. Se utiliza para montar diversos equipos eléctricos, desde disyuntores hasta controladores de motores y accionamientos. El nombre de sombrero de copa hace referencia a su parecido con la sección transversal de un sombrero hondo, con una longitud de 35 mm de un borde al otro.

Está disponible en dos profundidades de canal:

• 7,55 mm, considerado estándar.
• 15 mm, llamado sombrero profundo o alto.

Normalmente, basta con 7,55 mm para montar la mayoría de los equipos eléctricos, incluidas las fuentes de alimentación y los disyuntores.

TS15 o secciones de sombrero de copa en miniatura

La TS15 es exactamente similar a la TS35 en forma pero más pequeña, con una anchura de borde a borde de 15 mm en lugar de 35 mm. Con una profundidad común de 5,5 mm, el TS15 también es menos profundo que el TS35. Suele utilizarse para montar componentes más pequeños, como cajas de conexiones y relés compactos.

Secciones TS32 o "C

El TS32 mide 32 mm de ancho de borde a borde y su sección transversal en forma de C está curvada en los bordes. Se utilizó durante los primeros años de adopción del raíl, pero ahora ha sido sustituido en su mayor parte por el TS35. Sin embargo, todavía se utiliza en algunos lugares debido a su increíble soporte mural para montar fuentes de alimentación y transformadores.

Para montar equipos modernos, necesitará un adaptador independiente con TS32. Los raíles de sección C tienen distintas variantes en función de su altura vertical, como C20, C30, C40 y C50.

Secciones TS tipo G

Los raíles de tipo G o J se denominan así por su forma transversal, que presenta un rebaje más profundo en un lado que en el otro. Cuando se monta el raíl para ofrecer soporte adicional a equipos más pesados, entonces el lado más profundo se coloca en el extremo inferior.

Productos disponibles

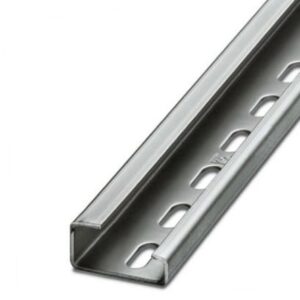

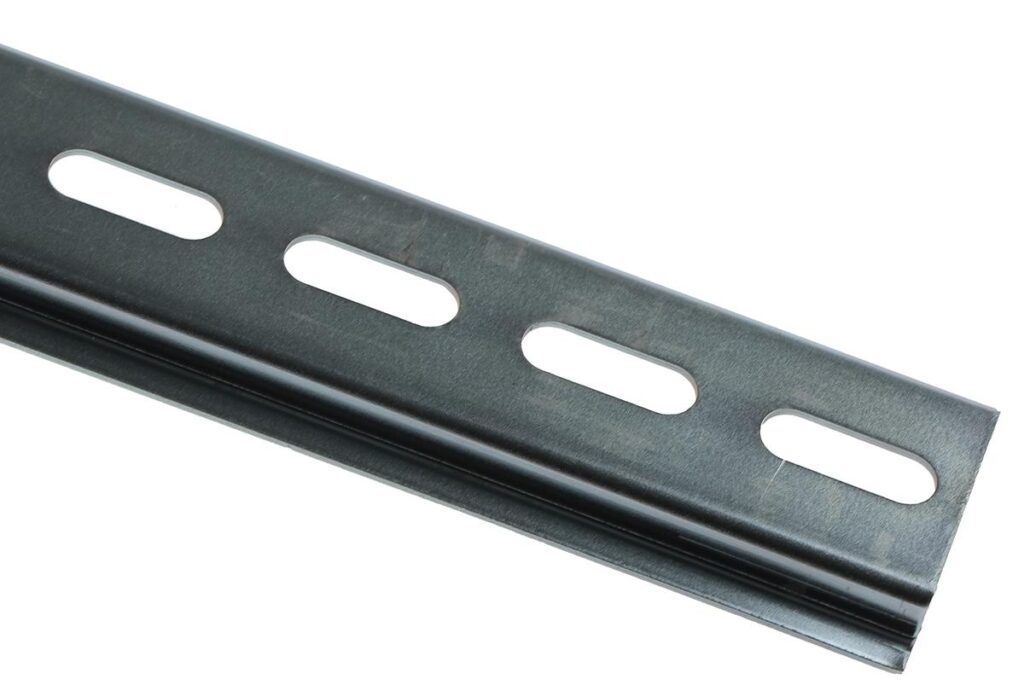

Raíl Din de acero perforado 35mm×7,5mm

Este raíl de acero perforado es plateado, con una altura de 7,50 mm. Como ya está perforado, no necesita hacer agujeros para montar su equipo. Su estructura de acero proporciona una base de montaje segura y fiable para todos los equipos eléctricos.

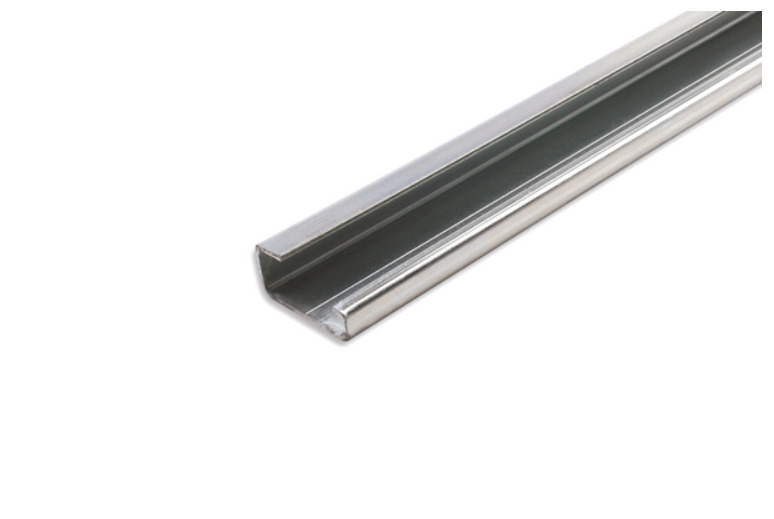

Raíl Din de acero no perforado 35mm×15mm

En carril de acero no perforado está fabricado en acero electrogalvanizado, lo que le confiere la resistencia necesaria para soportar todo tipo de cargas. Tiene una profundidad de 15 mm en lugar de 7,50 mm, lo que proporciona un amplio espacio para montar su equipo. Nuestro raíl no perforado está disponible en varias longitudes para satisfacer sus necesidades.

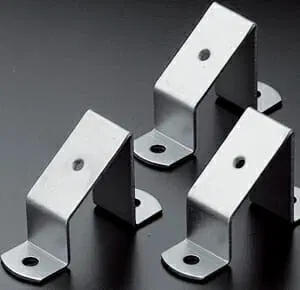

Soporte de carril DIN - Serie ST

Nuestros soportes para raíles están disponibles en dos series: ST y STS. Serie ST está fabricado en acero laminado en frío recubierto de un revestimiento galvánico de zinc y tratado con pasivación. El tamaño del tornillo de la serie ST es de 6 mm y su altura es de 52 mm. Con una construcción robusta, es ideal para soportar sus raíles en todo tipo de escenarios.

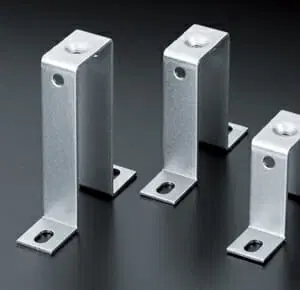

Soporte para carril DIN - Serie STS

En Serie STS viene en alturas de 25, 50, 70 y 90 mm y también está fabricado en acero tratado con zincado y pasivado. El tamaño de los tornillos del STS también es de 6 mm. Con su construcción de calidad, STS puede ofrecer un soporte robusto a sus raíles.

Ventajas de utilizar raíles DIN

El uso de carriles DIN tiene innumerables ventajas. He aquí algunas de ellas;

• Ahorre tiempo y espacio montando cada dispositivo y componente por separado.
• Acomodan diversos equipos, independientemente de su forma y tamaño, proporcionando una solución de montaje versátil.
• Ayudan a reducir el desorden, ya que permiten colocar todos los equipos eléctricos de forma ordenada.
• Le ayudan con el mantenimiento y la localización de averías al permitir una fácil identificación del cableado y los dispositivos.

Aplicaciones de carril DIN

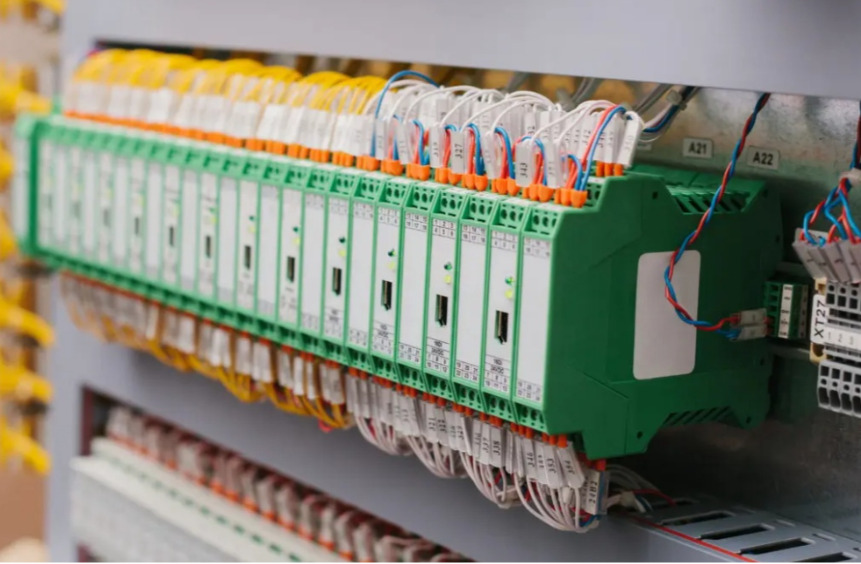

Automatización industrial y de edificios

Los raíles se utilizan para montar controladores lógicos programables (PLC) y otros equipos de automatización en diferentes industrias. Además, son prácticos para montar diversos dispositivos en sistemas de automatización de edificios, como relés y temporizadores para controlar sistemas de climatización, iluminación y otros.

Energías renovables

Se utilizan para montar distintos equipos eléctricos en sistemas de energías renovables, como la solar y la eólica. Estos raíles son perfectos para montar inversores, reguladores de carga, sistemas de gestión de baterías, etc.

Gestión de la alimentación y control de la iluminación

Los raíles son ideales para montar dispositivos de distribución de energía y gestión energética, como contadores, equipos de corrección del factor de potencia, etc. Del mismo modo, son idóneos para montar dispositivos de control de la iluminación, como temporizadores, sensores, reguladores de intensidad, etc.

Instalación y mantenimiento de carriles DIN

Cómo montar raíles din

Aquí tienes un sencillo proceso paso a paso para montar un raíl rápidamente;

• Primer paso: Elija el tipo y el tamaño de raíl adecuados para su aplicación.
• Segundo paso: Asegúrate de que la superficie está limpia y plana utilizando un nivel.
• Paso 3: Fije el raíl en su sitio. Puede que necesites utilizar clips, dado el tipo de raíl. Utiliza tornillos y fijaciones para fijarlo permanentemente a la superficie de montaje y que no se tambalee.
• Paso 4: Instale y asegure su equipo eléctrico después de instalar el riel.

Cómo hacer el mantenimiento de los raíles Din

He aquí algunas cosas que puede hacer para asegurarse de que sus raíles están bien mantenidos:

• Utiliza un paño suave y seco para limpiar los raíles y eliminar el polvo o los residuos con regularidad. Garantiza un rendimiento óptimo de los dispositivos montados en ellos.
• Inspeccione sus raíles con regularidad para asegurarse de que no presentan grietas ni daños. Sustitúyalos inmediatamente si observa algún daño en su equipo eléctrico.
• Compruebe regularmente que los raíles están correctamente conectados a tierra. De lo contrario, pueden causar daños en el equipo eléctrico.

Marcado y etiquetado en carriles DIN

Significado de las marcas y etiquetas de los carriles DIN

El sistema de marcado y etiquetado utiliza etiquetas metálicas y de plástico para proporcionar información sobre los componentes eléctricos montados sobre raíles, como el número de dispositivo, la intensidad nominal, la tensión nominal, etc. El objetivo de este sistema es localizar rápidamente equipos eléctricos específicos en un sistema eléctrico extenso, especialmente en vastos entornos industriales y comerciales.

Estas marcas y etiquetas pueden tener distintos formatos en función de las aplicaciones específicas. Las etiquetas adhesivas, las bridas para cables, las placas grabadas y los marcadores a presión se utilizan como etiquetas.

Marcas y etiquetas comunes de carril DIN

• Etiqueta del componente: La etiqueta del componente le informa sobre la tensión, el número de pieza, la configuración de los contactos y la intensidad nominal.
• Etiqueta de terminal: Cada terminal lleva una etiqueta que indica la tensión nominal, el calibre del cable, etc.

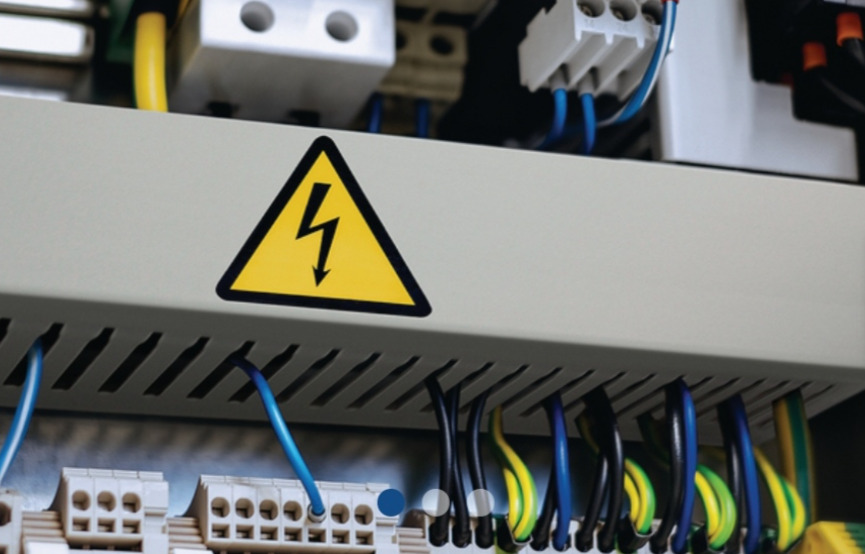

• Etiqueta de seguridad: Las etiquetas de seguridad advierten a los trabajadores y a otras personas de los peligros potenciales de los componentes de alta tensión.
• Etiqueta de código de barras: La etiqueta de código de barras se fija a un bloque de terminales y puede escanearse para revelar información, como la tensión nominal, el tamaño del cable, la función del terminal, etc.
• Marcado de certificación: El marcado de certificación indica que el componente está certificado por organismos de ensayo, como TUV.
• Marcado medioambiental: Las marcas ambientales indican que el componente se utiliza en diferentes entornos, como alta humedad, temperaturas altas o bajas, etc.

Normas internacionales para raíles DIN

La norma sobre raíles más utilizada internacionalmente es la DIN EN 60715, que tiene las siguientes especificaciones:

• 7,5 mm a 15 mm de altura
• Anchura de 15, 32 o 35 mm
• De acero, aluminio o cobre
• Orificios de montaje a 5,2 o 5,3 mm

Sin embargo, algunos países utilizan variaciones de esta norma, en función de sus requisitos industriales.

Problemas comunes y resolución de problemas de los raíles DIN

• El raíl puede aflojarse con el tiempo, y las vibraciones pueden dañar el equipo. Si eso ocurre, apriete los tornillos y fije bien el raíl.
• A veces, los raíles se cargan por encima de su capacidad, lo que puede hacer que se comben o se rompan. Asegúrate de comprobar la capacidad máxima indicada por el fabricante y respétala.
• Las temperaturas extremas también pueden afectar al montaje de los raíles al contraerlos o dilatarlos. Instale sus raíles en un entorno que se encuentre dentro del rango sugerido por el fabricante.

Preguntas frecuentes

1. ¿Qué tipos de dispositivos pueden montarse en carriles DIN?

En los carriles pueden montarse diversos dispositivos, como relés, contactores, disyuntores, etc. Al estar fabricados en acero o aluminio, los carriles DIN son lo suficientemente resistentes como para soportar todos estos componentes eléctricos.

2. ¿Cuál es la diferencia entre un carril DIN de tipo sombrero y un carril DIN de tipo G?

El carril DIN de sombrero también se conoce como T35 y mide 35 mm de un borde al otro, con una profundidad de canal de 7,5 mm o 15 mm. Por otro lado, el carril tipo G mide 32 mm de un borde al otro y tiene un rebaje más profundo en un lado.

3. ¿Se pueden pintar los raíles DIN?

Sí, puedes pintar raíles siguiendo las instrucciones del fabricante. Asegúrese de que la superficie esté limpia y utilice una pintura adecuada que no la dañe. Algunos fabricantes ofrecen barandillas ya pintadas.

4. ¿Se pueden utilizar carriles DIN en exteriores?

Sí, los raíles pueden utilizarse en exteriores, siempre que cuenten con las protecciones adecuadas, como la clasificación IP. Los raíles con clasificación IP están protegidos contra la humedad, el polvo y la suciedad, lo que hace que funcionen incluso en condiciones exteriores adversas. Siempre es recomendable consultar los manuales de usuario antes de probarlos en condiciones climáticas extremas.

5. ¿Se pueden cortar los carriles DIN a medida?

Sí, los raíles pueden cortarse a medida en cortes aleatorios o de patrón, en función de sus requisitos y ajustes. Un corte aleatorio requiere un solo corte, mientras que un corte de patrón produce el mismo patrón de ranura de pieza a pieza.

6. ¿Cuáles son las longitudes estándar de los carriles DIN?

La longitud estándar de los raíles suele oscilar entre 1 y 2 metros. No obstante, si lo desea, podemos adaptarlos a sus necesidades. La medida concreta de un raíl depende del espacio disponible y del tamaño del equipo.

7. ¿Cuál es el peso máximo que pueden soportar los raíles DIN?

Los raíles suelen soportar entre 15 y 20 kg por metro, pero varía según el fabricante. Si quieres poner una carga pesada sobre los raíles, asegúrate de que esté bien distribuida por todo el cuerpo.

Resumen

Como ha visto, los carriles DIN pueden cambiar las reglas del juego en cualquier industria para organizar y gestionar eficazmente los equipos eléctricos. Al estar fabricados de forma robusta, los carriles pueden soportar todos los dispositivos sin problemas.

Si usted también está buscando rieles y soportes de alta calidad, no busque más allá de Langir. Fundada en 2009, nos hemos expandido rápidamente para servir a nuestros clientes con rieles de clase mundial, que vienen en varias alturas y anchuras para atender a todo tipo de necesidades. El uso de acero y aluminio en el proceso de fabricación garantiza que nuestros raíles DIN cumplan todas las normas internacionales y duren mucho tiempo.

Reserve hoy mismo su pedido en ContactoTambién puede solicitar un presupuesto y personalizar su pedido.
