Les commutateurs piézoélectriques convertissent la force mécanique en signaux électriques précis et instantanés, offrant une fiabilité inégalée et sans usure dans les environnements industriels exigeants. Alors que de nombreux fabricants sont confrontés à des interrupteurs sujets à la corrosion, au blocage ou au remplacement fréquent, les boutons-poussoirs piézoélectriques offrent jusqu'à 50 millions d'actionnements, une étanchéité IP68 robuste et une très faible consommation d'énergie en éliminant les contacts mécaniques traditionnels. Ce guide complet explore les principes opérationnels de la commutation piézoélectrique, met en évidence ses avantages distincts par rapport aux alternatives mécaniques et capacitives, décrit diverses applications réelles et montre comment les solutions personnalisées de Langir Electric répondent aux exigences industrielles à grande échelle et spécialisées. A l'intérieur, vous explorerez :
- Définir le commutateur piézoélectrique : La science du fonctionnement à l'état solide
- Pas à pas : Convertir les contraintes mécaniques en impulsions électriques
- Durabilité inégalée, résistance à l'environnement et avantages hygiéniques
- Applications essentielles : De l'automatisation industrielle aux interfaces médicales et aux produits portables
- Solutions Langir Electric : Caractéristiques des produits, personnalisation et informations sur les commandes
- Technologies piézoélectriques et autres technologies : Analyse comparative et perspectives de marché
- Optimiser les performances : Meilleures pratiques d'installation et entretien pour une plus grande longévité
Comprendre les interrupteurs piézoélectriques : Fonctionnalité de base expliquée
Un interrupteur piézoélectrique fonctionne comme un bouton-poussoir à semi-conducteurs, générant un signal électrique par effet piézoélectrique lorsqu'une pression mécanique déforme son élément en céramique ou en cristal. Cette conversion directe de l'énergie mécanique en une impulsion de tension fournit une sortie numérique ou analogique extrêmement fiable, entièrement exempte de contacts métalliques. Cette conception garantit des performances de commutation sans faille, même en présence d'humidité, de poussière ou de vibrations importantes. Prenons l'exemple d'un bouton piézo en acier inoxydable sur un panneau de commande d'une chaîne de montage : une simple pression génère instantanément un signal sans contact pour activer les moteurs d'un convoyeur.
Contactez Langir pour des interrupteurs piézoélectriques sur mesure
L'effet piézoélectrique : La science au service des interrupteurs piézoélectriques
L'effet piézoélectrique décrit la capacité inhérente de certains cristaux et céramiques à générer une charge électrique lorsqu'ils sont soumis à une contrainte mécanique. Identifié pour la première fois par Pierre et Jacques Curie en 1880, ce phénomène fondamental constitue la base opérationnelle des commutateurs piézoélectriques : l'application d'une force provoque l'alignement des dipôles électriques dans le matériau, générant ainsi une tension mesurable à travers ses surfaces. Cette tension est ensuite recueillie efficacement par des électrodes et dirigée vers un circuit de commande.
Effet piézoélectrique : Propriétés des matériaux et principes
L'effet piézoélectrique, une découverte attribuée à Pierre et Jacques Curie en 1880, définit comment des matériaux spécifiques produisent une charge électrique lorsqu'ils sont soumis à une contrainte mécanique. Ce principe est à la base de la fonctionnalité des commutateurs piézoélectriques, où la déformation d'un cristal ou d'un élément céramique sous pression génère directement une tension électrique.
Curie, P. & Curie, J., Comptes Rendus de l'Académie des Sciences (1880)
Cette recherche fondamentale constitue la base scientifique permettant de comprendre la fonctionnalité précise des commutateurs piézoélectriques, telle qu'elle est décrite dans le présent article.
De la contrainte mécanique au signal électrique : Le mécanisme de déclenchement d'un interrupteur piézoélectrique
Lors de l'actionnement, la pression de l'utilisateur déforme l'élément piézoélectrique, déclenchant la séparation des charges électriques internes. Des électrodes méticuleusement collées à l'élément capturent alors ce déséquilibre de charge, qui se manifeste par une pointe de tension distincte. Cette tension est ensuite acheminée à travers un système électronique sophistiqué de conditionnement du signal, qui comprend généralement un transistor à effet de champ (FET) et un réseau de résistances, afin d'activer ou de désactiver avec précision le circuit cible désigné.
L'avantage de l'état solide : comment l'absence de pièces mobiles améliore les performances des commutateurs piézoélectriques
Contrairement aux commutateurs conventionnels, les commutateurs piézoélectriques sont conçus avec des éléments céramiques ou cristallins à l'état solide, ce qui élimine complètement les ressorts ou les contacts métalliques. Cette conception innovante, dépourvue de points d'usure mécanique, élimine les problèmes de rebond de contact, d'oxydation, de corrosion et de fatigue des matériaux. Il en résulte une durée de vie opérationnelle exceptionnelle de plus de 50 millions de cycles, associée à une force d'actionnement fiable et constante tout au long de sa durée de vie.
La mécanique de la commutation piézoélectrique
La commutation piézoélectrique transforme méticuleusement la pression appliquée en une impulsion électrique précise par le biais d'un processus sophistiqué en plusieurs étapes, conçu à la fois pour la précision et la fiabilité à long terme. Chaque phase de cette opération s'exécute en quelques microsecondes, fournissant constamment des signaux reproductibles essentiels pour les systèmes de contrôle industriel robustes.
Contactez Langir pour des interrupteurs piézoélectriques sur mesure
Composants essentiels : Les éléments fondamentaux de la commutation piézoélectrique
Avant de détailler la séquence opérationnelle, examinons les composants fondamentaux qui font partie intégrante de la commutation piézoélectrique :
Ces composants méticuleusement conçus collaborent pour produire un "clic" précis à l'état solide - sans contact tactile - préparant efficacement la charge générée pour une interprétation électronique précise.
Le processus de conversion : Transformation de l'énergie mécanique en signaux électriques dans les commutateurs piézoélectriques
- Application de la force : La pression exercée par l'utilisateur déforme précisément l'élément piézoélectrique.
- Génération de charges : Cette déformation entraîne l'alignement des dipôles électriques internes, ce qui génère des charges électriques opposées sur les surfaces de l'élément.
- Capture de tension : Les électrodes intégrées captent efficacement cette tension transitoire.
- Conditionnement des impulsions : Un transistor à effet de champ (FET) et un réseau de résistances et de condensateurs (RC) filtrent ensuite le signal et lui donnent une forme précise pour qu'il atteigne les seuils logiques requis.
- Activation du circuit : L'impulsion électrique conditionnée active ensuite un relais, une entrée logique ou une broche de microcontrôleur, déclenchant ainsi l'action souhaitée.
Cette séquence méticuleusement conçue garantit que chaque actionnement produit systématiquement un événement électrique précis, ce qui maintient la fiabilité indépendamment des fluctuations de la température ambiante ou des contaminants de l'environnement.
Tension et activation du circuit : Rôles critiques dans la commutation piézoélectrique
L'amplitude de la tension générée est en corrélation directe avec la force appliquée ; les sorties brutes typiques peuvent aller de 5 V à 100 V avant conditionnement. L'électronique sophistiquée serre, régule et traduit avec précision cette impulsion en un signal de niveau logique sûr et normalisé (par exemple, 3,3 V ou 5 V) adapté à la commande de relais ou d'entrées numériques en aval. Les temps de montée rapides et les largeurs d'impulsion contrôlées avec précision sont conçus pour garantir une activation fiable des automates industriels, des contacteurs ou des contrôleurs intégrés.
Optimisation des performances : L'impact de la durée du signal et de la forme de l'impulsion sur les interrupteurs piézoélectriques
La durée du signal et la forme précise de l'impulsion sont essentielles pour déterminer la période d'excitation du circuit cible et la façon dont il interprète le type d'actionnement (par exemple, momentané ou à verrouillage). Les constantes de temps RC réglables permettent aux concepteurs de générer des impulsions allant de 10 millisecondes à plusieurs secondes. Ce contrôle méticuleux des impulsions permet d'atténuer efficacement les bavardages de signaux, d'éviter les doubles déclenchements involontaires et d'optimiser la consommation d'énergie, ce qui est particulièrement important pour les systèmes à basse tension.
Principaux avantages : Interrupteurs piézoélectriques par rapport aux interrupteurs mécaniques traditionnels
Les commutateurs piézoélectriques surpassent systématiquement les alternatives mécaniques, offrant une fiabilité supérieure, une résistance environnementale exceptionnelle et une flexibilité de conception inégalée. Ces caractéristiques en font le choix optimal pour les applications industrielles les plus exigeantes.
Contactez Langir pour des interrupteurs piézoélectriques sur mesure
Durabilité et durée de vie accrues : L'avantage de l'absence de pièces mobiles
En éliminant les ressorts métalliques ou les contacts coulissants, les commutateurs piézoélectriques à semi-conducteurs contournent de manière inhérente les mécanismes d'usure courants tels que l'érosion des contacts et la fatigue des ressorts. Cette conception robuste offre une durée de vie opérationnelle extraordinaire de plus de 50 millions d'actionnements, soit 10 fois la durée de vie de la plupart des boutons-poussoirs mécaniques conventionnels, tout en conservant une force d'actionnement constante tout au long de sa durée de vie.
Résistance supérieure à l'environnement : Pourquoi les interrupteurs piézoélectriques excellent dans les conditions difficiles
Conçus avec des boîtiers robustes en acier inoxydable ou en aluminium et certifiés IP68/IP69K, les commutateurs piézoélectriques constituent une barrière infranchissable contre l'eau, la poussière et les agents corrosifs. En outre, ils sont conçus pour résister sans faille aux températures extrêmes (de -40 °C à +75 °C) et aux environnements soumis à de fortes vibrations, sans aucun compromis en termes de performances ou de dégradation.
Conception anti-vandalisme : Assurer une commutation fiable dans des environnements difficiles
Dotés de plaques frontales robustes en acier inoxydable ou en alliages résistants, ces interrupteurs sont intrinsèquement résistants aux chocs et aux manipulations. La conception de l'actionneur affleurant et inviolable empêche efficacement l'utilisation d'outils indiscrets et décourage le démontage non autorisé - un avantage essentiel pour les kiosques d'accès public et les panneaux de contrôle extérieurs exposés.
Efficacité énergétique et haute sensibilité : Les caractéristiques de la commutation piézoélectrique
Le mécanisme de génération de charge interne des commutateurs piézoélectriques ne nécessite pas de courant de maintien ; la consommation d'énergie par l'électronique ne se produit que pendant la brève phase de formation de l'impulsion (quelques microampères en veille). Leur sensibilité exceptionnelle permet à des forces d'actionnement aussi faibles que 1 Newton de déclencher un interrupteur de manière fiable, ce qui réduit considérablement la fatigue de l'utilisateur et permet de concevoir des interfaces tactiles très réactives.
Hygiénique et facile à nettoyer : L'avantage des interrupteurs piézoélectriques étanches
La surface frontale lisse et ininterrompue des commutateurs piézoélectriques facilite une désinfection rapide et complète à l'aide de produits de nettoyage standard. Cet avantage essentiel répond directement aux exigences strictes en matière d'hygiène qui prévalent dans les installations médicales et agroalimentaires, où les commutateurs sont fréquemment exposés à des désinfectants agressifs.
Applications où la commutation piézoélectrique offre des performances supérieures
Les commutateurs piézoélectriques offrent des performances exceptionnelles dans des environnements où la durabilité, l'étanchéité robuste et la précision du contrôle sont primordiales. Leur polyvalence s'étend à des secteurs critiques tels que l'industrie, le médical, le contrôle d'accès, les transports et les marchés grand public.
Contactez Langir pour des interrupteurs piézoélectriques sur mesure
Automatisation industrielle et panneaux de contrôle : Intégration des interrupteurs piézoélectriques pour une meilleure performance
Dans les chaînes de production automatisées, les boutons piézoélectriques jouent un rôle essentiel dans la gestion des convoyeurs, des systèmes robotiques et des verrouillages de sécurité critiques. Leur durée de vie prolongée et leur immunité inhérente à la poussière et aux jets de liquide de refroidissement garantissent un fonctionnement continu et ininterrompu et réduisent considérablement les temps d'arrêt.
Dispositifs médicaux et environnements hygiéniques : Les avantages indispensables des interrupteurs piézoélectriques
Les consoles d'imagerie médicale, les tables chirurgicales et les chambres de stérilisation dépendent essentiellement des commutateurs piézoélectriques pour leurs surfaces lisses et plates, qui supportent facilement des nettoyages fréquents sans développer de micro-crevasses. Leur fermeture hermétique empêche efficacement la pénétration de pathogènes et répond systématiquement aux normes d'hygiène rigoureuses IP69K.
Contrôle d'accès et systèmes publics : Pourquoi les interrupteurs piézoélectriques sont le choix idéal
Les modèles anti-vandalisme, dotés de robustes boîtiers anti-vandalisme, offrent une protection inégalée pour les kiosques, les barrières de parking et les distributeurs de billets. L'absence totale de contacts mécaniques élimine les faux déclenchements, garantissant un fonctionnement fiable même en cas d'utilisation intensive ou dans des conditions difficiles de pluie et de poussière.
Automobile et transport : Performance des commutateurs piézoélectriques dans des environnements exigeants
Les boutons piézoélectriques sont conçus pour résister aux fluctuations de température extrêmes dans les compartiments moteur et aux vibrations constantes dans les véhicules ferroviaires et maritimes. Leurs boîtiers anticorrosion et leur vaste plage de températures de fonctionnement (-40 °C à +85 °C) garantissent la fiabilité inébranlable des tableaux de bord et des panneaux de commande dans ces applications exigeantes.
Électronique grand public et produits portables : L'évolution du rôle des interrupteurs piézoélectriques
Les éléments piézoélectriques ultraminces facilitent l'intégration de boutons élégants de type écran tactile dans des appareils compacts tels que les trackers de fitness et les smartwatches. Leurs temps de réponse rapides et leur consommation d'énergie minimale prolongent considérablement la durée de vie de la batterie, tout en offrant un retour haptique précis et satisfaisant.

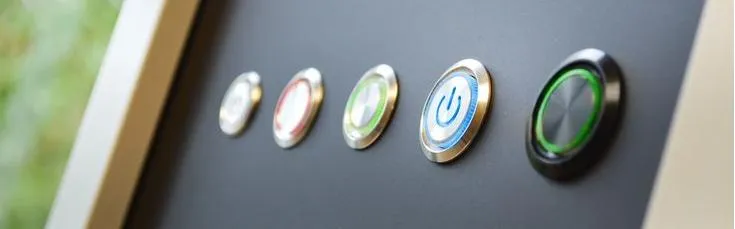

Langir Electric : L'excellence dans les solutions de commutateurs piézoélectriques
Langir Electric est fier de s'appuyer sur ses processus de fabrication certifiés ISO 9001 pour fournir des commutateurs piézoélectriques robustes et hautement personnalisables, disponibles en 16 mm, 19 mm et 22 mm. Ces solutions sont méticuleusement conçues pour répondre aux exigences des commandes de gros volumes et des applications hautement spécialisées.
Contactez Langir pour des interrupteurs piézoélectriques sur mesure
Caractéristiques principales : Interrupteurs à bouton-poussoir piézoélectriques de Langir
- Tailles et matériaux : Disponibles dans des diamètres de 16 à 22 mm, ils sont fabriqués en acier inoxydable, en laiton ou en aluminium anodisé de première qualité.
- Étanchéité et durabilité : Ils sont conformes aux normes IP68/IP69K, résistent au vandalisme (IK10) et ont une durée de vie exceptionnelle de 50 millions de cycles.
- Options d'éclairage : Personnalisable avec un anneau, un point ou un rétroéclairage RVB sur mesure.
- Spécifications électriques : Fonctionne entre 5 et 24 V DC/AC, avec un courant de commutation pouvant atteindre 1 ampère.
Des solutions sur mesure : Les capacités de personnalisation de Langir pour les commutateurs piézoélectriques
L'équipe de conception interne de Langir possède l'expertise nécessaire pour adapter avec précision les formes des actionneurs, les finitions, les couleurs d'éclairage et la synchronisation des impulsions. Nos ingénieurs réalisent des prototypes méticuleux et testent rigoureusement les seuils de force et les largeurs d'impulsion, afin d'assurer une correspondance parfaite avec la logique de contrôle et les exigences ergonomiques spécifiques de chaque client.
Certifications et qualité : Garantir la fiabilité inébranlable de la commutation Langir
Chaque commutateur piézoélectrique Langir est soumis à des audits de qualité ISO 9001 et à des tests environnementaux rigoureux, conformément aux normes IP68/IP69K. Des tests complets sur la durée de vie électrique, les projections de sel et les vibrations sont effectués pour valider sans équivoque leurs performances supérieures dans les conditions opérationnelles les plus difficiles.
Solutions de commande : Demande de commandes en gros ou de conceptions d'interrupteurs sur mesure
Pour discuter des prix de volume compétitifs ou pour lancer la conception de commutateurs piézoélectriques sur mesure, nous vous invitons à contactez notre équipe commerciale pour des solutions en vrac ou personnalisées. Nos spécialistes dévoués sont prêts à vous guider en toute transparence depuis la spécification initiale jusqu'à la livraison finale.

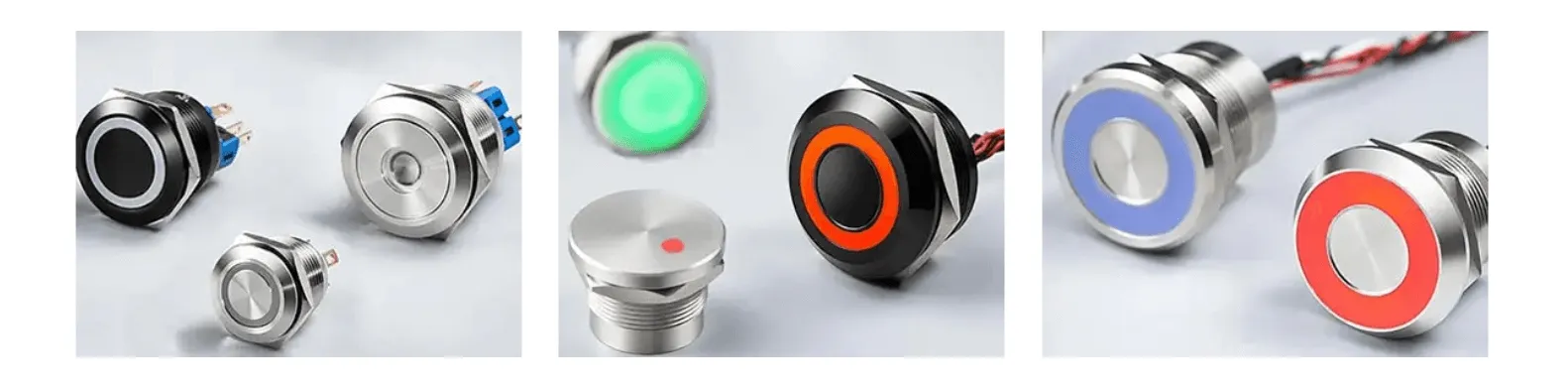

Commutation piézoélectrique par rapport à d'autres technologies
Les commutateurs piézoélectriques se distinguent des commutateurs mécaniques, capacitifs et à effet Hall par leur durée de vie, leur étanchéité et la constance de leur réponse.
Contactez Langir pour des interrupteurs piézoélectriques sur mesure
Commutateurs piézoélectriques et mécaniques
Distinguer les commutateurs piézoélectriques des technologies capacitives et à effet Hall
Les boutons capacitifs, qui reposent sur la proximité des doigts, peuvent être sujets à des ratés lorsque les utilisateurs portent des gants ou en présence d'humidité. Les commutateurs à effet Hall nécessitent l'intégration d'aimants et présentent généralement une consommation d'énergie plus élevée en mode veille. En revanche, les commutateurs piézoélectriques assurent un déclenchement fiable même avec des mains gantées ou en présence de liquide, tout en ne consommant pratiquement pas de courant en veille.
Sélection stratégique : Quand les acheteurs industriels doivent-ils opter pour des interrupteurs piézoélectriques ?
Les acheteurs industriels doivent choisir stratégiquement la commutation piézoélectrique lorsqu'une durée de vie opérationnelle prolongée, une étanchéité environnementale supérieure, une maintenance minimale et une résistance robuste au vandalisme sont primordiales. Cela est particulièrement vrai pour les applications exigeantes en extérieur, les installations agroalimentaires, les équipements médicaux ou les systèmes d'automatisation à cycle élevé.
Tendances émergentes et perspectives pour la commutation piézoélectrique
Le marché des interrupteurs piézoélectriques connaît une expansion significative, stimulée par les progrès réalisés dans les nouveaux matériaux, les conceptions d'interface innovantes et l'intégration de fonctionnalités de collecte d'énergie.
Contactez Langir pour des interrupteurs piézoélectriques sur mesure
Les moteurs de la croissance du marché : Comprendre l'expansion du secteur des commutateurs piézoélectriques
Le chiffre d'affaires mondial des commutateurs piézoélectriques devrait atteindre 4,16 milliards USD d'ici 2032, avec un taux de croissance annuel composé (TCAC) de 4,6 %. Cette croissance est principalement due à l'accélération de l'adoption de l'automatisation, à des réglementations de plus en plus strictes en matière d'hygiène et à une demande croissante d'interfaces hautement inviolables dans les secteurs public et industriel.
Interrupteurs piézoélectriques : Croissance du marché et tendances clés
Le marché des interrupteurs piézoélectriques connaît actuellement une croissance substantielle, principalement alimentée par la prévalence croissante de l'automatisation, l'évolution des exigences en matière d'hygiène et la demande critique de solutions d'interface inviolables. Les projections de revenus mondiaux indiquent une évaluation significative d'ici 2032, soutenue par un taux de croissance annuel composé (CAGR) constant.
Rapport d'étude de marché, analyse du marché des interrupteurs piézoélectriques (2024).
Cette analyse complète du marché étaye les affirmations contenues dans cet article concernant l'expansion du marché et les principaux facteurs de sa croissance soutenue.
Innovations technologiques : Faire progresser les capacités de commutation piézoélectrique
Les nouvelles avancées technologiques comprennent l'intégration de capacités de collecte d'énergie - permettant à des pressions répétées sur des boutons de charger des supercondensateurs - et le développement de modules hybrides sophistiqués de capteurs et de commutateurs capables de détecter à la fois la force et la température pour des systèmes de contrôle intelligents avancés.
Miniaturisation et interfaces sans contact : L'adoption des commutateurs piézoélectriques
Les percées dans le domaine de la microfabrication permettent d'obtenir des éléments piézoélectriques de moins de 5 mm, ce qui permet de créer des commandes ultra-compactes pour les appareils portables et les dispositifs de poche. En outre, le développement de modes d'actionnement sans contact, utilisant des réseaux piézoélectriques accordés à la proximité, soutient la mise en œuvre de conceptions hygiéniques dans des environnements médicaux et automobiles critiques.
Leadership mondial : Régions clés dans la fabrication et l'application des commutateurs piézoélectriques
La région Asie-Pacifique conserve une position dominante dans la production, caractérisée par de vastes pôles de fabrication électronique en Chine, au Japon et en Corée du Sud. Parallèlement, l'Europe et l'Amérique du Nord sont à la pointe de l'innovation, notamment dans les secteurs de l'automobile et de la médecine.
Maximiser les performances des interrupteurs piézoélectriques pour les utilisateurs industriels
Une installation et un entretien corrects maximisent la durée de vie des commutateurs et l'intégrité des signaux dans les installations industrielles exigeantes.
Contactez Langir pour des interrupteurs piézoélectriques sur mesure
Meilleures pratiques : Câblage et montage des interrupteurs piézoélectriques
Pour les commutateurs montés sur panneau, un serrage précis d'avant en arrière au couple spécifié (0,8-1,2 N-m) est essentiel, ainsi que l'utilisation de joints étanches pour garantir l'intégrité IP68. Les variantes à montage en surface nécessitent des composés de blocage de filets et des joints toriques pour une installation sécurisée. Il est essentiel de toujours acheminer le câblage méticuleusement à l'écart des câbles à haute tension afin d'éviter les interférences électromagnétiques.
Connexions électriques : Garantir une fiabilité de commutation inébranlable
Utilisez des câbles blindés à paires torsadées pour toutes les lignes de signaux et assurez-vous que le boîtier métallique est correctement mis à la terre. Mettez en place des diodes de suppression des surtensions si le commutateur commande des charges inductives, et vérifiez constamment la stabilité de la tension d'alimentation afin d'éviter tout déclenchement intempestif.
Protocoles de maintenance : Prolonger les performances et la longévité des commutateurs piézoélectriques
Effectuer des inspections annuelles de tous les joints, nettoyer les surfaces des interrupteurs exclusivement avec des agents non abrasifs et tester régulièrement les seuils de déclenchement en fonction des diagnostics de la logique de commande. Remplacer rapidement les joints toriques ou les joints d'étanchéité si des signes d'usure sont observés, afin de préserver l'intégrité critique de l'interrupteur sur le plan de l'indice de protection.
Les commutateurs piézoélectriques offrent une durabilité inégalée, une étanchéité robuste et une précision exceptionnelle en convertissant directement les contraintes mécaniques en signaux électriques, sans aucune pièce mobile. Leur conception inhérente à l'état solide garantit une durée de vie opérationnelle prolongée, une immunité totale aux conditions environnementales difficiles et l'absence de rebond de contact, ce qui les positionne comme la solution de commutation définitive pour l'automatisation industrielle, les applications médicales, les systèmes d'accès public et l'électronique grand public. Grâce à ses capacités de personnalisation avancées, à sa certification ISO 9001 et à ses livraisons mondiales efficaces, Langir Electric est parfaitement équipé pour prendre en charge les commandes de gros volumes et les conceptions hautement spécialisées pour tout défi industriel. Améliorez les performances et la fiabilité de vos systèmes de contrôle avec les solutions de commutation piézoélectrique sans maintenance de Langir.
