パネルマウント押しボタンスイッチを正しく設置することで、あらゆる製造環境において、信頼性の高い機械制御、安全遵守、合理的なオペレーションを実現します。このガイドでは、押しボタンスイッチの配線、取り付け位置の選択、UL 508AおよびNEMA規格への適合など、実用的な手順を解説しています。このガイドで学べること
- 産業用押しボタンスイッチにはどのような種類があり、どのように機能するのか。
- 取り付けに必要な工具、材料、安全装置。
- パネルマウントと物理的アライメントのベストプラクティス。
- 一般的な2ピン、4ピン、5ピン、照光式スイッチの詳細な配線手順。
- テスト手順、トラブルシューティング、LEDインジケータの修正。
- 制御盤の設置を規定する主な工業規格（UL 508A、NEMA、NFPA 70/79）。
- Langirのバルク在庫とカスタマイズサービスが、お客様の次のプロジェクトをどのようにサポートできるか。
この構造的なアプローチに従うことで、ダウンタイムを最小限に抑え、コンプライアンスを確保し、コントロールパネルのパフォーマンスを最適化することができます。

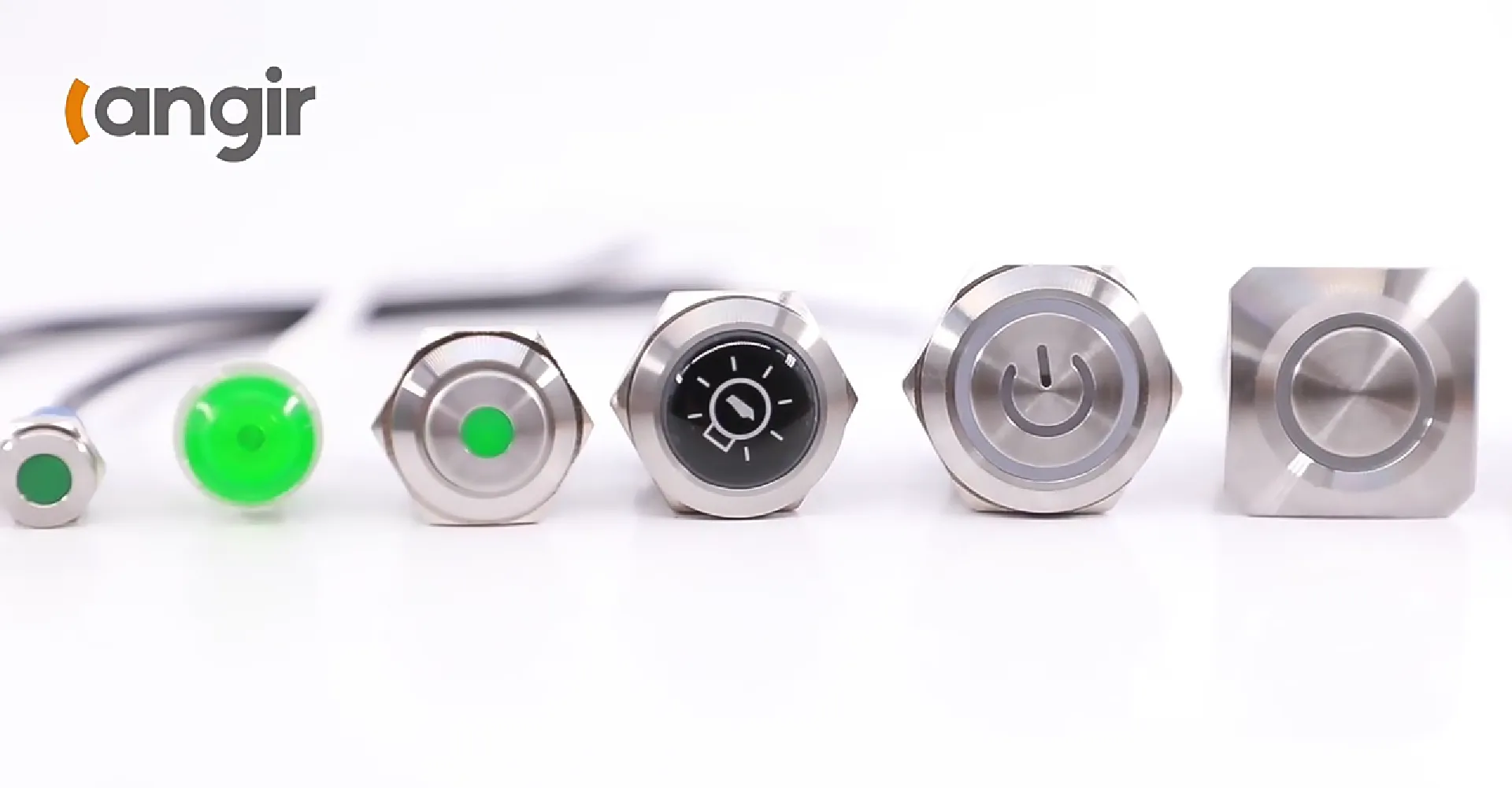

工業用押しボタンスイッチとその種類
工業用押しボタンスイッチは、制御盤上の電気回路を開始または遮断する手動制御装置です。明確な作動フィードバックを提供し、正確な機械制御を可能にすることで、オペレータの安全性を向上させます。たとえば、モーメンタリ式の金属製押しボタンは、コンベヤモータを始動し、離すと自動的にリセットされるため、不慮のランオンを減らすことができます。

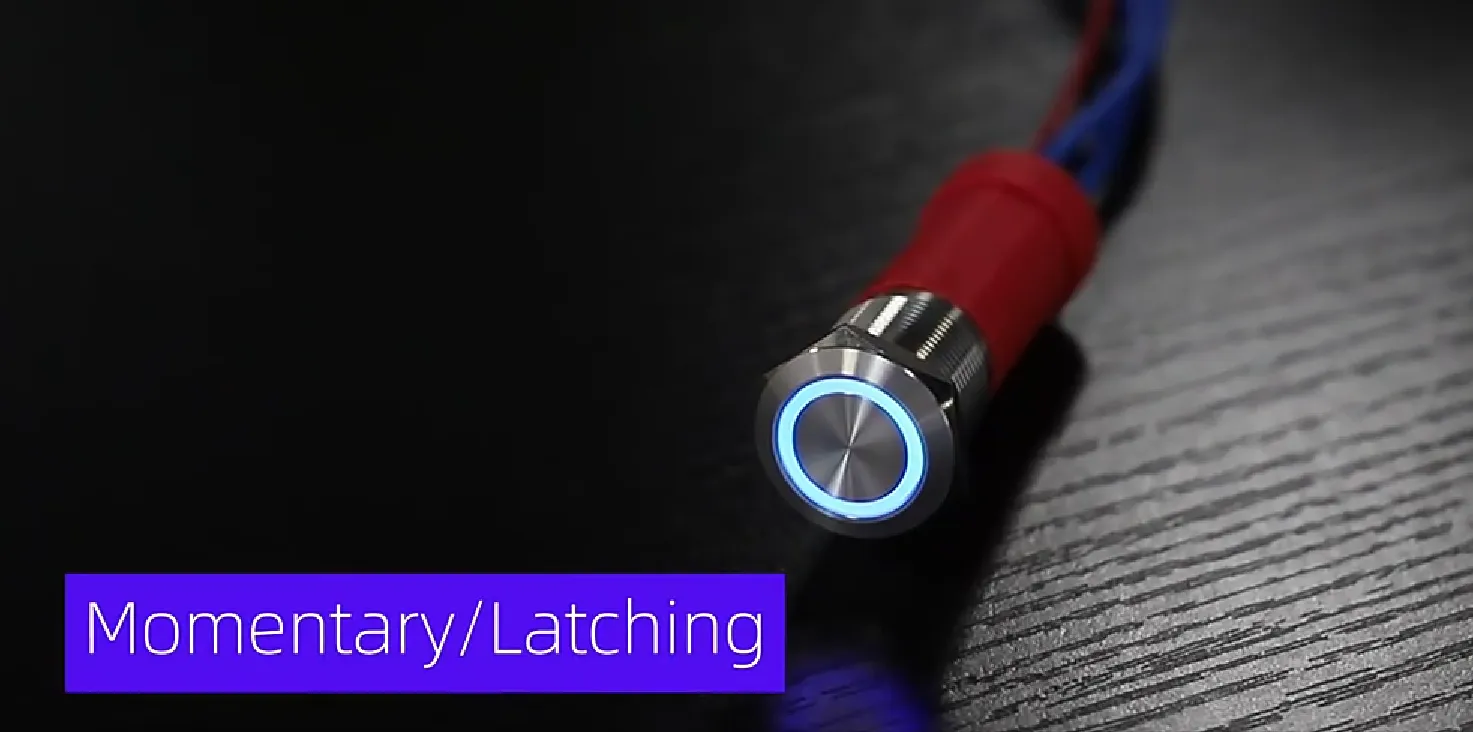

モメンタリ押しボタンスイッチとラッチング押しボタンスイッチとは？
モメンタリースイッチは、押されている間だけ回路を完成させ、一時的な制御動作を提供します。対照的に、ラッチングスイッチは、再度押されるまでその状態を維持するため、連続的な力を必要としないトグル操作に最適です。
主な違いは以下の通り：
- 瞬間的 → 即座に回路を閉じる → オペレータの立ち会いを必要とするスタート／ストップコマンドに適している。
- ラッチング → 状態保持→ボタンを押したまま連続運転が必要なポンプのオン／オフ制御に最適。
アクチュエーションタイプに基づき、接点構成を理解することで、ノーマルオープンとノーマルクローズの回路を適切に配線することができる。
ノーマルオープン（NO）とノーマルクローズ（NC）の接点の仕組み
「ノーマルオープン（NO） ボタンが押されたときだけ閉じます。 「ノーマルクローズ（NC） 接点は静止時に閉じ、作動時に開く。
NO接点は意図しない作動を防ぎ、NC接点はフェールセーフなシャットダウンを保証します。これらの接点原理は、照光式押しボタンやプラスチック押しボタンのような材料の選択に直接つながります。

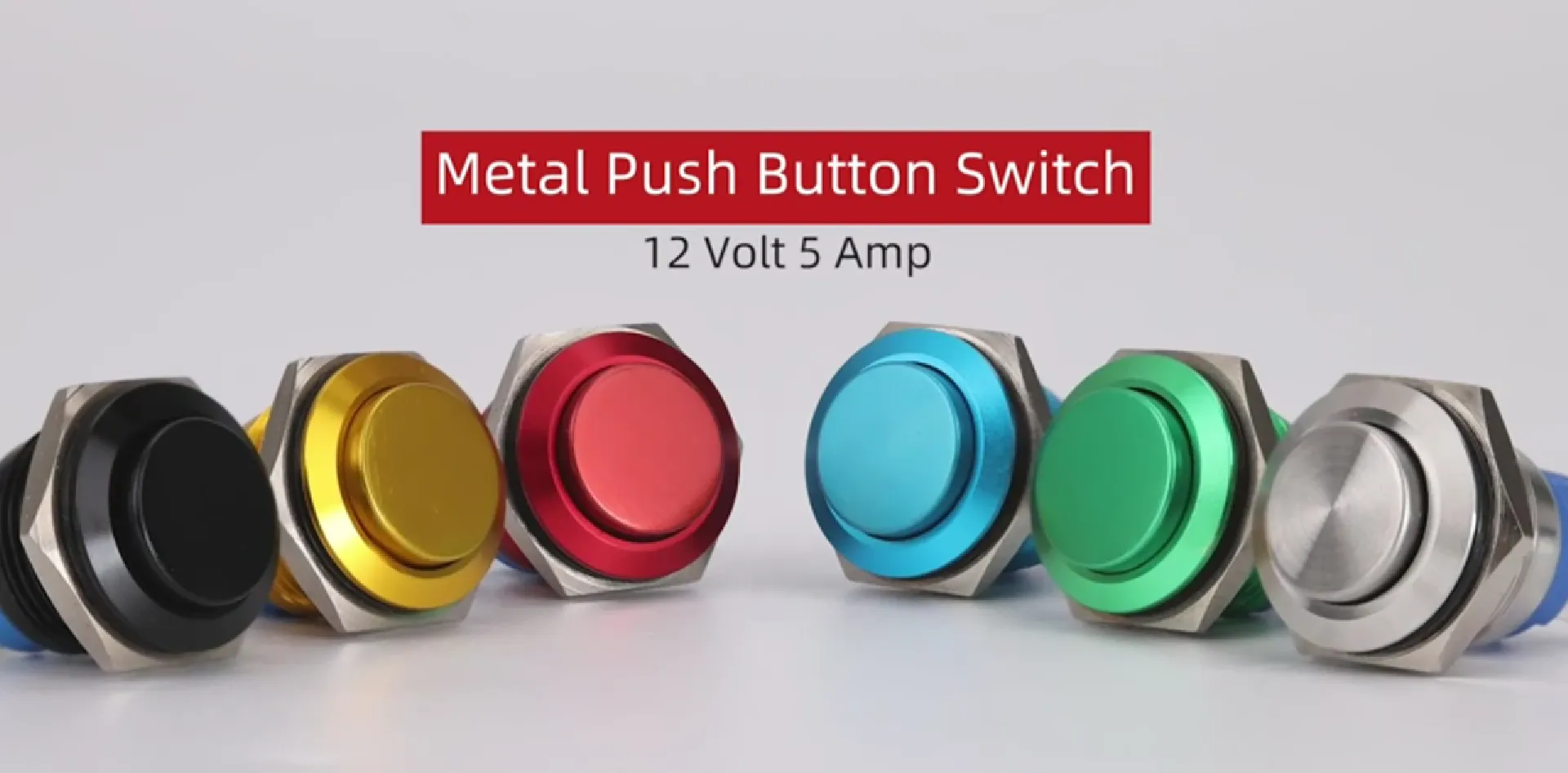

照光式、金属製、プラスチック製押しボタンの違いとは？
配線する前に、適切なスイッチ本体の材質と照明機能を選択する必要があります。
金属製ハウジングは過酷な環境下での使用に優れ、プラスチック製ハウジングは耐薬品性に優れ、軽量です。適切な構成を選択することで、一般的なパネル構成に対応できます。
制御盤で一般的な押しボタンスイッチの構成
制御盤は、多様な回路を管理するために、SPST、SPDT、DPST、DPDTスイッチを配置することが多い。
- SPST： シンプルなオン/オフのためのシングルポール、シングルスロー。
- SPDT： シングルポール、ダブルスローで2つの回路を切り替えます。
- DPST： 2つの給電を同時に制御するダブルポール、シングルスロー。
- DPDT： リバーシブル・モーター制御用ダブルポール、ダブルスロー。
これらの構成を理解することで、PLC入力、セーフティリレー、およびインジケータライトとの互換性が保証されます。
押しボタンスイッチの取り付けに必要な工具と材料
適切な設置には、適切な工具、配線用品、および人員と機器を保護するための安全装備が必要です。すべてを手元に用意しておくことで、パネル組み立て時の遅延や手戻りを防ぐことができます。
制御盤の押しボタン設置に不可欠な工具は？
正確な取り付けと信頼性の高い電気接続を保証するには、切断、締め付け、測定の各工具を組み合わせる必要があります。
- ホールソーキット付き電動ドリルでパネルを正確にカットアウト。
- ワイヤー・ストリッパーおよびケーブル・カッターは、16-22 AWG導体用サイズ。
- 1000V定格の絶縁ドライバー（プラスとマイナス）。
- 電圧、導通、絶縁抵抗を確認するためのマルチメーター。
- ネジ端子の締め付けを一定にするトルクレンチ。
これらの工具を準備することで、安全性を損なうことなく、取り付け作業を加速させることができる。
必要な配線材料と付属品
適切な配線部品を選択することで、信号の完全性と接続の寿命が保証されます。
- ワイヤーゲージ： 制御回路用16 AWG、インジケータLED用18-22 AWG。
- 絶縁端子コネクタ： フェルールまたはクイックディスコネクトの定格は、スイッチのアンペア数です。
- 熱収縮チューブ ストレインリリーフと追加絶縁のため。
- ケーブルラベル 端末の識別と将来のメンテナンスのために。
正しい材料を使用することで、接触抵抗を最小限に抑え、その後のトラブルシューティングを簡素化することができます。
設置時に使用すべき安全装置
電気安全は、個人用保護具とパネル・プロトコルから始まる。
- 安全眼鏡とフェイスシールド 金属くずや火花を防ぐため。
- 断熱グローブ ASTM D120に準拠。
- ロックアウト／タグアウト・キット 作業中、非通電パネルがオフのままであることを確認すること。
- アーク放電ウェア 高電圧環境用のNFPA 70E定格。
適切なギアを着用することで、リスクを軽減し、正確な取り付けや配線作業を実行する自信が生まれます。

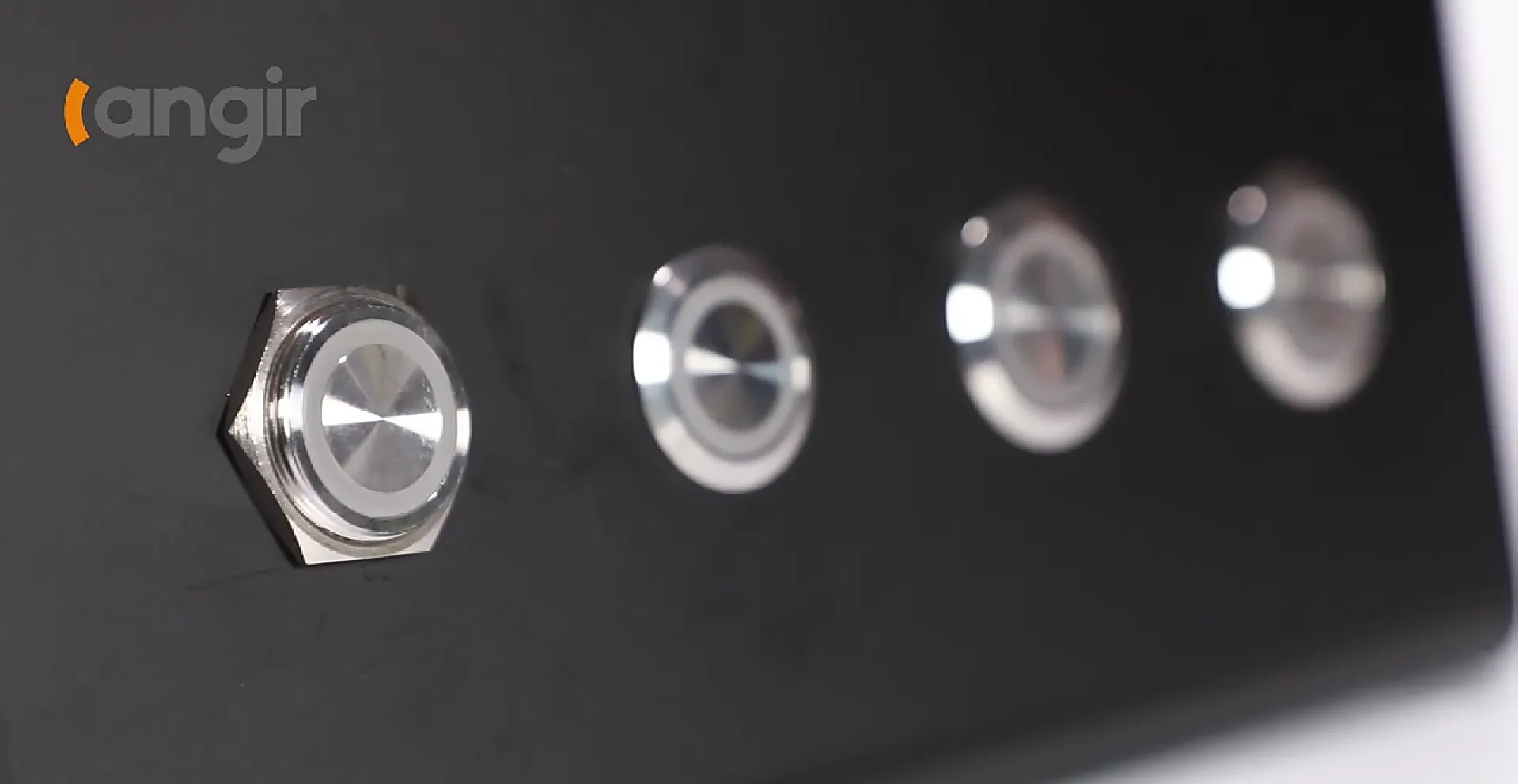

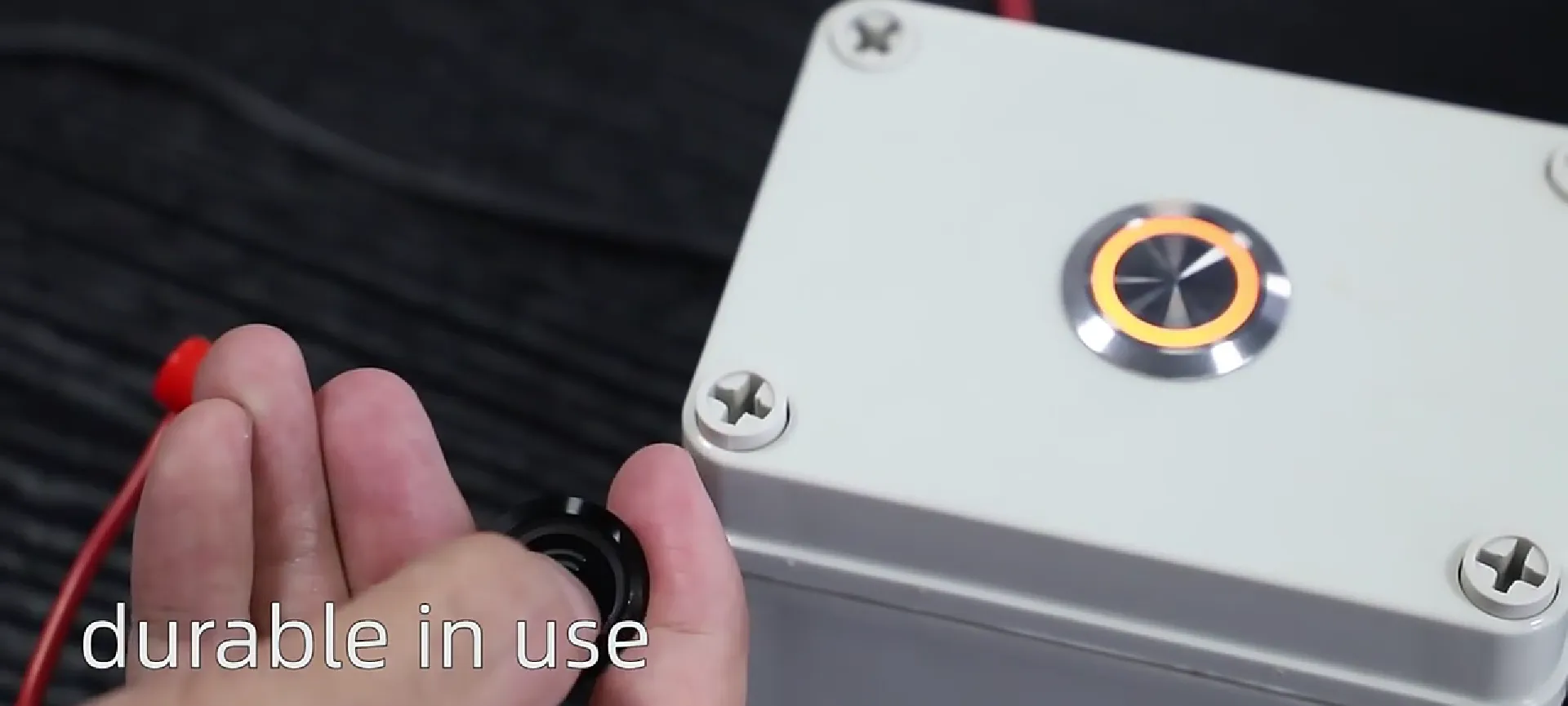

制御盤への押しボタンスイッチの取り付け方法
フラッシュで安全な押しボタンスイッチの取り付けは、入念なパネル準備とアライメント技術にかかっている。
取り付け場所選びのベストプラクティスとは？
アクセス性、人間工学、電気的分離のバランスが取れた理想的なスイッチ配置。
- オペレーター・リーチ・ゾーン：使用頻度の高いボタンを手の届く範囲に配置。
- 環境への配慮湿気やほこりが入りやすい場所を避ける。
- 干渉の回避：高電圧ラインおよび回転部品から少なくとも1インチの間隔を保つ。
適切な位置計画を立てることで、偶発的な作動を防ぎ、日常的な操作を容易にし、正確なパネル準備手順につながります。
コントロールパネルの取り付け準備方法
パネルの準備には、きれいに取り付けるためのマーキング、穴あけ、エッジ仕上げが含まれる。
- 業者が提供するテンプレートを使用して、正確な穴の外形を描く。
- 推奨されるホールソーの直径（16 mm、19 mm、22 mm）でドリルを使用する。
- シールの損傷を防ぐため、ヤスリやバリ取りツールでエッジのバリ取りを行う。
徹底した準備により、確実な固定と正しいスイッチのアライメントが可能になります。
押しボタンスイッチを確実に取り付けるための手順とは？
- フランジが面一になるまで、スイッチ本体をパネルの切り込みから挿入します。
- ロッキングナットをスイッチのネジ付きバレルにねじ込み、手で締める。
- トルクレンチを使い、メーカー指定のトルク（通常2～3Nm）をかける。
- 凡例や記号が直立し、読みやすくなるようにアライメントを確認する。
この取り付け手順により、安定した機械的適合が保証され、予測可能な作動力と寿命が実現します。
フラッシュマウント、サーフェスマウント、埋め込みマウントの違いとは？
スイッチは、エンクロージャのスタイルやオペレータのニーズに応じて、フラッシュ、サーフェス、または埋め込み式に取り付けることができます。
- フラッシュマウント ボタンフランジをパネル面と水平に設置することで、薄型デザインを実現。
- 表面実装 は、外部ブラケットを使用してスイッチをパネル前面から突出させる。
- 埋め込みマウント は、誤って押してしまわないように、スイッチをパネル表面の下に置きます。
正しいスタイルを選択することは、パネルの人間工学や保護要件と一体化し、当然ながら配線の検討にもつながる。
制御盤の押しボタンスイッチの配線方法
押しボタンの配線には、誤配線を防ぐために正確な端子識別と明確な回路図が必要です。
押しボタンスイッチ端子の識別方法：COM、NO、NC、LEDピン
ほとんどの照光式押しボタンスイッチは、1つのコモン（COM）、1つのノーマルオープン（NO）、1つのノーマルクローズ（NC）、および2つのLEDピン（+/-）の4つまたは5つのピンを備えています。COM端子は入力フィードとして機能し、NO/NCピンは負荷または安全回路をルーティングする。LEDピンは低電圧電源（通常DC12～24V）に接続します。
2ピン、4ピン、5ピン押しボタンスイッチの配線手順について
以下のステップバイステップの指示に従って、さまざまな構成を配線してください：
- 2ピン（NOのみ）： 給電線をCOMに、負荷線をNOに接続し、端子を締める。
- 4ピン（NO + LED）： COM → 供給、NO → 負荷、LED+ → +24 V 供給、LED- → コモンリターン。
- 5ピン（NO + NC + LED）： COM → 供給; NO → 負荷; NC → 安全回路; LED+ → + 供給; LED- → 接地。
各配線タイプは端子の機能に基づいているため、配線図の解釈は簡単です。

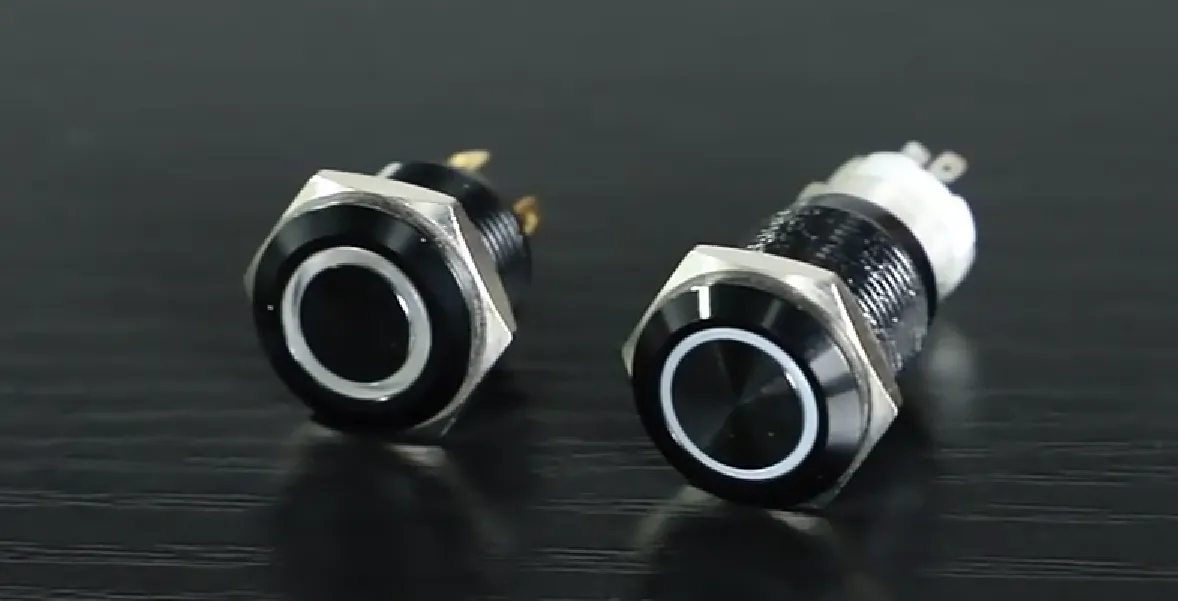

照光式押しボタンスイッチの配線方法
照光式スイッチは、機械式接点とLEDモジュールを組み合わせたものです。LED+ピンをコントロールパネルのインジケータ電圧に接続し、LED-ピンをリターンに接続する。その後、標準的なスイッチと同様にCOM、NO、およびNC端子を配線します。損傷を避けるため、通電前に必ずLEDの極性を確認してください。
一般的なワイヤーのカラーコードとその機能
下記は産業用制御盤の標準配線カラーコード表です：
端子割り当てと色を一致させることで、設置や将来のメンテナンスを合理化。
押しボタンスイッチの配線図の見方
配線図は、線を使ってコンポーネント間の電気的接続を示します。端子をラベル（COM、NO、NC、+、-）で識別し、スイッチのピンアウトに合わせ、リレーまたはPLC入力を介して各導体経路をたどります。明確なダイアグラムは、トラブルシューティングの時間を短縮し、安全コンプライアンスを強化します。
押しボタンスイッチの設置テストと検証方法
配線と取り付けの後、機能テストで電気的完全性とオペレーターの制御の両方を確認する。
押しボタンスイッチの動作をテストする手順とは？
- ロックアウト/タグアウト手順に従って、制御盤の電源を回復する。
- マルチメータを使用して、押したときのCOMとNOの導通、および離したときのCOMとNCの導通を確認する。
- インジケータが正しく機能するか、作動中のLEDの点灯を観察する。
- ボタンを繰り返し押して、機械的な反発力と接点の一貫性を確認する。
機能検証は、機械をサービスに戻す前に、回路が意図したとおりに反応することを確認する。
一般的な配線とスイッチの誤動作のトラブルシューティング方法
ボタンが作動しない、またはLEDが点灯しない場合：
- 端子の締まり具合とワイヤーの完全性をチェックする。
- ワイヤーの色と端子の対応表が正しいことを確認してください。
- 負荷時のLED電源電圧を測定する。
- スイッチ本体にゴミやずれがないか点検する。
配線図に根ざした体系的なトラブルシューティングは、故障の切り分けと修正を加速します。
LEDインジケータの代表的な問題と解決策
LEDの性能低下は、多くの場合、不適切な電圧、極性の逆、または接続の緩みから生じています。パネルのLED電源がスイッチの定格と一致していることを確認し（12Vと24V）、LEDワイヤーを正しい極性に交換し、コネクターを締め直します。LEDの機能を正常に戻せば、最終的な検証ステップは完了です。
制御盤の押しボタン設置に必要な工業規格とコンプライアンスについて
UL、NEMA、NFPA規格に準拠し、制御盤の安全性、信頼性、市場受容性を保証します。
UL 508Aとは何か、なぜ制御盤に重要なのか
UL 508Aは、アンダーライターズ・ラボラトリーズ（Underwriters Laboratories）の産業用制御盤の構造に関する規格です。コンポーネントの選択、配線方法、エンクロージャの定格、診断文書に関する要件が規定されています。UL 508Aを満たすことで、パネルの安全性が検証され、規制当局の承認が迅速に得られます。
産業用制御盤規格
UL 508Aは、産業用制御盤を構築する上で極めて重要な規格であり、部品の選定、配線方法、エンクロージャの定格など、安全性と法規制への準拠を保証するための要件を規定しています。この規格に適合することは、パネルの安全性を確認し、規制当局の承認を容易にするために不可欠です。
この引用は、制御盤設置におけるUL 508A準拠の重要性を強調する記事の内容を裏付けている。
NEMAエンクロージャの定格が押しボタンの設置に与える影響
NEMA定格は、環境要因に対するエンクロージャの保護を分類します。
NEMAエンクロージャ定格
NEMA定格は、ほこり、水、腐食などの環境要因に対するエンクロージャの保護を分類するために不可欠です。正しいNEMA定格を選択することは、さまざまな環境条件下で押しボタンスイッチの完全性と性能を維持するために非常に重要です。
この引用は、NEMA定格とそれが押しボタンスイッチの設置に与える影響に関する記事の議論を補強するものである。
NFPA70（NEC）およびNFPA79への適合要件とは
NFPA 70 (NEC)は電気設備規則を規定し、NFPA 79は産業機械の電気規格をカバーしている。どちらも、導線のサイジング、接地、非常停止、ラベリングを義務付けている。これらの規定を遵守することで、火災のリスクを低減し、オペレーターの安全を確保することができます。
制御盤が安全性と品質基準を満たしていることを確認する方法
- UL規格に適合した部品を使用し、メーカーの配線図に従ってください。
- NEC第110.22条に従って、すべての回路とスイッチにラベルを貼る。
- 絶縁耐力試験と接地導通試験を行う。
- 包括的なパネル・ドキュメンテーションと回路図を管理する。
これらのベストプラクティスは、インストレーションの監査対応とパフォーマンスの信頼性を維持します。
Langirのプッシュボタンスイッチとカスタマイズサービスは、お客様の制御盤のニーズをどのようにサポートできますか？
Langirは幅広い産業用押しボタンスイッチを一括製造し、オーダーメイドの制御盤ソリューションを提供しています。社内のUL認証とNEMA準拠の設計により、Langirは技術的専門知識とスケーラブルなサプライチェーンの架け橋となっています。
Langirはどのようなタイプの押しボタンスイッチを大量に提供していますか？
一括価格と安定した品質により、Langirは大規模なパネルプロジェクトで頼りになるパートナーとなっています。
Langirはどのようにカスタムコントロールパネルソリューションを提供していますか？
Langirのエンジニアリングチームは、筐体設計、部品レイアウト、ワイヤーハーネス製作を共同で行います。CADによる検証とUL文書化を統合することで、Langirはお客様の仕様と規制要求を満たすターンキーパネルをお届けします。
産業用押しボタンスイッチの供給にLangirを選ぶ理由
- UL 508A認証を取得した製造設備がコンプライアンスを保証します。
- 専任のR&Dチームが迅速なプロトタイピングとカスタムアクチュエーターオプションをサポートします。
- グローバルなロジスティクス・ネットワークが、オンタイムでのバルク配送を保証します。
- 24時間年中無休のテクニカル・サポートが、インストール・ガイダンスとトラブルシューティングを提供します。
これらの利点により、Langirは産業用スイッチ・ソリューションの権威として信頼されています。
大量注文やカスタムメイドのお問い合わせは？
価格、サンプルのご請求、プロジェクトのご相談は、Langirの営業チームまでご連絡ください： ここをクリック
押しボタンを正しく設置・配線することで、より安全で信頼性の高い制御盤を実現できます。UL 508AやNEMAのベストプラクティスに従うこと、適切なツールを使用すること、そしてLangirのバルクサービスやカスタムサービスを活用することで、配備を迅速化し、リスクを軽減することができます。高品質なスイッチと専門的なサポートを提供するLangirとパートナーシップを結べば、安心して次のパネルプロジェクトを始めることができます。
よくあるご質問
押しボタンスイッチを設置する際に避けるべき一般的な間違いとは？
押しボタンスイッチの設置でよくある間違いには、不適切な配線、接続の固定を怠ること、安全プロトコルに従わないことなどがあります。端子の接続をダブルチェックし、正しいワイヤーゲージを使用することが重要です。さらに、人間工学に基づいた配置の重要性を見落とすと、操作の非効率につながる可能性があります。このような落とし穴を避け、設置を成功させるために、メーカーのガイドラインを常に参照し、関連規格に準拠していることを確認してください。
過酷な環境下で押しボタンスイッチを長持ちさせるには？
過酷な環境下で押しボタンスイッチの寿命を延ばすには、環境条件に合った適切なNEMA定格のスイッチを選択します。例えば、埃や水にさらされる場合はIP65規格のスイッチを使用します。また、清掃や摩耗の点検など、定期的なメンテナンスも欠かせません。さらに、極端な温度、湿気、腐食性物質からスイッチを保護し、動作寿命を延ばすために、保護カバーやエンクロージャの使用を検討してください。
設置後、押しボタンスイッチが作動しない場合はどうすればよいですか？
設置後、押しボタンスイッチが動作しない場合、まず電源が正常に機能しているか確認してください。次に、配線に接続の緩みや損傷がないか点検します。マルチメータを使用して端子間の導通をテストする。スイッチが点灯している場合は、LEDが正しい電圧を受けていることを確認する。問題が解決しない場合は、メーカーのトラブルシューティングガイドを参照するか、スイッチに欠陥がある場合は交換を検討する。
非常停止用押しボタンスイッチに特別な規定はありますか？
はい、非常停止押しボタンスイッチは、NFPA 79やISO 13850に概説されているような特定の規制に準拠しなければなりません。これらの規格では、非常停止は簡単にアクセスでき、明確にラベル付けされ、機械の動作を直ちに停止するように設計されていなければならないと規定しています。さらに、機能性を確保するために、定期的にテストする必要があります。これらの規制を遵守することは、オペレーターの安全を確保し、産業環境におけるリスクを最小限に抑えるために極めて重要です。
特定の用途向けに押しボタンスイッチをカスタマイズするには？
押しボタンスイッチのカスタマイズには、サイズ、色、照度、接点構成などの特定の機能をアプリケーションのニーズに合わせて選択することが含まれます。Langirのようなメーカーはカスタマイズオプションを提供しており、材料、スイッチタイプ、さらにはブランド要素を選択することができます。メーカーのエンジニアリングチームと協力することで、スイッチの操作要件を確実に満たすことができ、制御盤のデザインにおいて機能性と美観の両方を向上させることができます。
照光式押しボタンスイッチを使うメリットは何ですか？
照光式押しボタンスイッチは、低照度下での視認性を高めるなど、いくつかの利点を提供し、オペレータの安全性を向上させ、ミスのリスクを低減します。また、LEDインジケータは、機械の動作状態を伝えることができ、ユーザーに即座にフィードバックを提供します。さらに、照光式スイッチは、異なる機能を示すために色をカスタマイズすることができ、制御盤のユーザー・インターフェースと操作効率を向上させる効果的なツールとなります。
押しボタンスイッチの性能を最適に保つためのメンテナンス方法を教えてください。
押しボタンスイッチを最適な性能に保つため、摩耗、汚れ、腐食の兆候がないか定期的に点検してください。適切な溶剤で表面を清掃し、動作の妨げになるような汚れが蓄積しないようにしてください。すべての接続部が堅く、酸化していないことを確認してください。さらに、定期的に機能テストを行い、スイッチが正しく反応することを確認してください。メーカーのメンテナンス・ガイドラインに従うことで、コントロール・パネル操作の長寿命と信頼性を確保することができます。
結論
押しボタンスイッチの適切な設置と配線は、業界標準に準拠した安全で効率的な制御盤を作るために不可欠です。適切なツールや材料を利用し、ベストプラクティスに従うことで、運用の信頼性を高め、ダウンタイムを最小限に抑えることができます。Langirの高品質な押しボタンスイッチの幅広い品揃えと、お客様の特定のプロジェクトニーズに対応するカスタマイズサービスをご覧ください。より安全で効率的な制御盤ソリューションへの旅を、今すぐLangirと共に始めましょう。
