スイッチの種類：機械式スイッチと電子式スイッチの比較――完全ガイド
はじめに
照明のスイッチで電球を点灯させたり、キーボードのスイッチで自分の考えを打ち込んだり……日常生活の中で私たちが接するスイッチの種類がこれほど多いとは、実に驚くべきことです。しかし、すべてのスイッチが同じように作られているわけではありません。その背後にある科学を理解することは、現代のテクノロジーに対する視野を大いに広げてくれるでしょう。.
そこで、単に好奇心からネットを閲覧している方でも、新進気鋭のエンジニアの方でも、今日は皆さんのために興味深い記事を用意しました。本記事では、メカニカルスイッチと電気スイッチという、さまざまな種類のスイッチについて、包括的なガイドをお届けします。それぞれの仕組みや用途を解説し、長所と短所についても詳しく分析していきます。.
それでは、前置きはこれくらいにして、さっそく本題に入りましょう！
スイッチとは何か

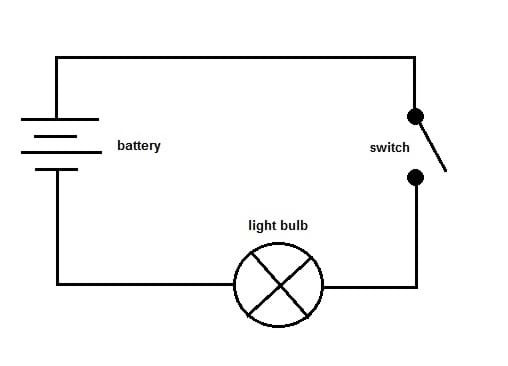

スイッチは電気工学における基本的な構成要素であり、電気回路を遮断したり接続したりする役割を担っています。その目的は、2つの地点間の電流の流れを制御することであり、大小さまざまな電子機器において不可欠な部品となっています。単純なテレビの電源を入れることから、複雑な産業用機械の操作に至るまで、スイッチは私たちが日常的に利用している制御システムの不可欠な要素です。.
技術の進歩に伴い、より高度な機能を備えたスイッチへの需要も高まっています。その複雑さにかかわらず、スイッチは、幅広い電子機器への電力供給や制御において不可欠な役割を果たしています。
スイッチの種類によって、その用途に応じて機能や性能は異なりますが、スイッチを構成する共通の特徴がいくつかあります。.
- 極数と投数 – あらゆる種類のスイッチには、極数と投数があります。極数はスイッチの制御数を示し、投数は接点数を示します。.
- 電流の制御 – スイッチは、回路内の2地点間の電流の流れを調節できなければならず、スイッチが閉じた状態では電流を通し、開いた状態では電流を遮断するものでなければならない。.
- 動作 – スイッチの動作には、モーメンタリー動作とラッチ動作があります。モーメンタリースイッチは、ごく短時間、あるいはスイッチが押されている間のみ回路を閉じます。一方、ラッチ動作は、別の操作が行われるまで回路を閉じ続けます。.
スイッチは私たちの生活の中で非常に広く普及しており、スイッチなしではさまざまな問題が生じる可能性があります。さまざまな理由から、スイッチを介して回路を制御することは極めて重要です。.
- どのような回路であっても、電流の流れを維持することは、ユーザーの要件に応じて回路をオンまたはオフにする上で重要です。.
- スイッチは、どんなに単純な機器であってもその機能性を向上させます。例えば、スイッチを使えば、ユーザーはさまざまなモードから選択することができます。.
- スイッチが作動しない場合、回路が閉じたままとなり、電気的過負荷を引き起こします。.
機械式スイッチ
ここでは、メカニカルスイッチに関する完全ガイドをご紹介します。その概要、仕組み、種類、そして用途について解説します。.
メカニカルスイッチとは
機械式スイッチとは、接点を開閉するために人が押したり、切り替えたり、回したりする必要があるあらゆる種類のスイッチを指します。この操作は、触覚的な反応が得られるトグル、レバー、またはボタンを使用して行うことができます。.
機械式スイッチは、極数や投数、作動方式、接点数など、いくつかの特徴に基づいて分類することができます。.
一般的な機械式スイッチの種類
以下に、最も一般的な5種類の機械式スイッチについて、詳細な内訳を示します。
ピエゾスイッチ
ピエゾスイッチ（圧電スイッチとも呼ばれる）は、圧電効果を利用して電気信号を検知・生成する電子スイッチの一種である。圧電効果とは、特定の材料が機械的な応力や圧力を受けて電荷を発生させる性質を指す。.
ピエゾスイッチでは、水晶や特定のセラミックスなどの圧電材料が、2枚の金属板の間に挟み込まれています。スイッチに機械的な力や圧力が加わると、圧電材料が変形し、電荷が発生します。この電荷が検出され、スイッチング動作のトリガーとして利用されます。.
ピエゾスイッチは、従来の機械式スイッチに比べていくつかの利点があります。可動部品を一切持たないソリッドステートデバイスであるため、耐久性が高く、摩耗や損傷に強くなっています。また、機械式スイッチでよく見られる問題である「接点バウンス」の影響を受けません。接点バウンスは、1回の押下で複数の信号が発生してしまう原因となります。 ピエゾスイッチは、粉塵、湿気、化学物質に対する耐性があるため、過酷な環境下でも動作可能です。.
これらのスイッチは、信頼性、長寿命、および環境要因に対する耐性が重要とされるさまざまな用途で広く使用されています。.
詳細はこちら こちらの詳しいガイドをご覧ください。.
静電容量式スイッチ
静電容量式スイッチは、タッチスイッチやタッチセンシティブスイッチとも呼ばれ、静電容量の原理を利用して接触や接近を検知する電子デバイスです。さまざまな電子機器やタッチセンシティブインターフェースにおいて、機械式スイッチに代わる入力手段として広く使用されています。.
物理的な接触によって回路を接続または遮断する従来の機械式スイッチとは異なり、静電容量式スイッチは静電容量の変化を測定することで動作します。.
静電容量とは、物体や物質が電荷を蓄える能力のことです。指などの導電性のある物体が静電容量式スイッチのすぐ近くに来ると、スイッチの検知領域の静電容量が変化します。.
詳細はこちら こちらの詳しいガイドをご覧ください。.
押しボタンスイッチ
このタイプのスイッチは、ボタンを押すことで、その方向に応じて回路を遮断または接続します。一般的に、単一のボタンで、単純なオン・オフの作動機構を実現することができます。.
これらは、電動工具や自動販売機など、いくつかの機器に搭載されています。例えば、 緊急事態 ボタン または 破壊行為防止用スイッチ.
トグルスイッチ
トグルスイッチは、ハンドルやレバーを操作することで動作します。ほとんどの場合、オンとオフの2つの状態しかありません。一般的に、レバーが下向きになっている状態がオン（閉回路）となります。.
しかし、制限はなく、その逆の場合もあります。高電圧・低電圧を問わず、あらゆる家電製品に使用できます。主に照明や扇風機、その他の家電製品に採用されています。.

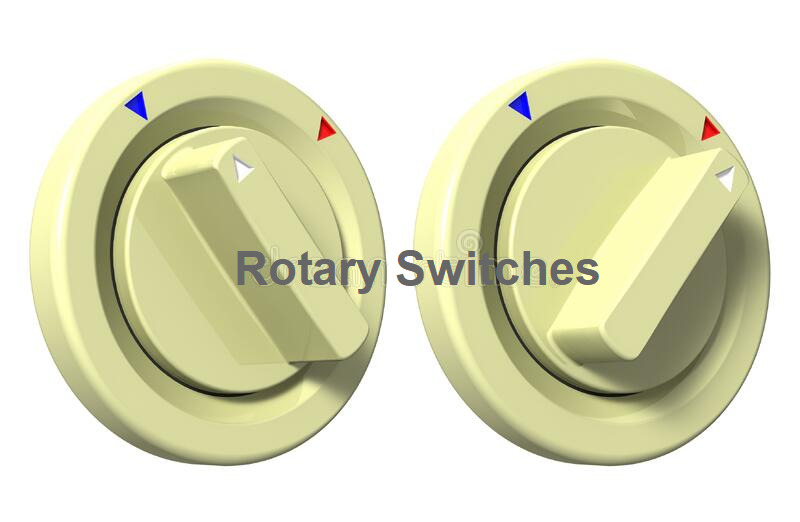

ロータリースイッチ
その名の通り、ロータリースイッチは回転動作を利用して電流の流れを制御します。主に、1つのスイッチで複数の回路を操作できるようにすることで、ユーザーの操作手順を簡略化するために使用されます。.
自動車には通常、エアコンの風量調節用のロータリースイッチが搭載されていますが、調光器やスピード調節機能付きの扇風機などの家電製品にも同様のスイッチが採用されています。.

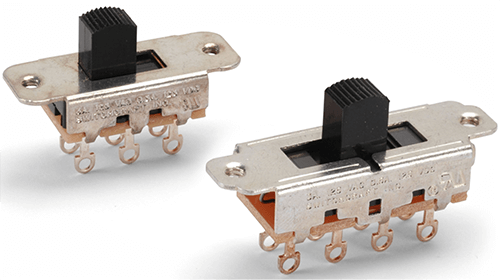

スライドスイッチ
その名称が示す通り、スライドスイッチとは、スライド動作を利用して回路を開回路から閉回路へ、あるいはその逆へと切り替えるスイッチの一種です。.
また、これらのスイッチは、民生用電子機器、コンピュータ周辺機器、家電製品などでも広く使用されています。さらに、モーターの回転方向やバルブの位置の制御など、複雑な制御にも用いられています。.
ロッカースイッチ
シーソースイッチとも呼ばれるこの機構は、2つ以上の位置の間を行き来します。ただし、通常、スイッチには2つの位置しか表示されていません。.
一般の人にはトグルスイッチと似ているように見えるかもしれませんが、このスイッチは単に中心点を軸に前後に傾くだけです。これらは電源装置や家電製品、さらには産業用機械にも使用されています。.
機械式スイッチの用途
メカニカルスイッチはどのような用途に使われているのか気になりますか？ここでは3つの用途をご紹介します：

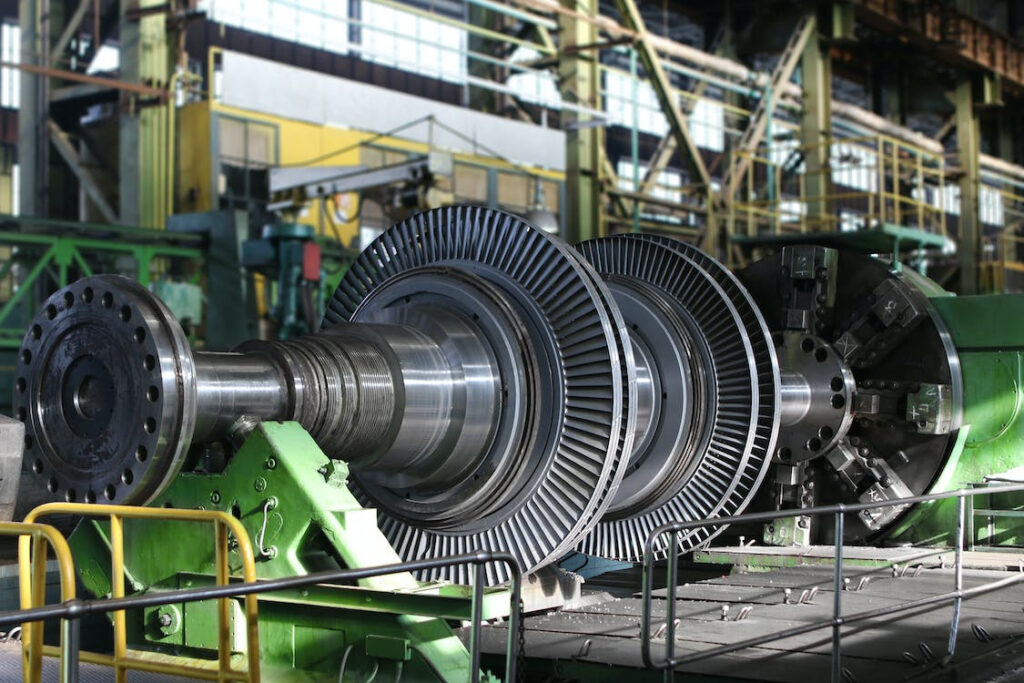

産業用機械
機械式スイッチは、その信頼性と耐久性から、産業用機械においてさまざまな用途で広く使用されています。トグルスイッチや押しボタンは、包装機やコンベヤなど、産業現場で最も一般的に使用されるスイッチの種類です。また、産業用機械では、必要に応じてハンズフリー操作を可能にするため、フットスイッチもよく用いられています。.

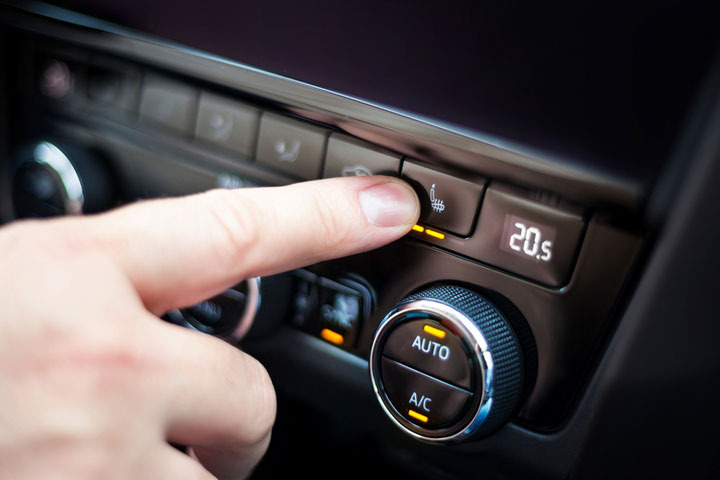

自動車システム
機械式スイッチは、自動車システムのさまざまな機能の作動や制御において極めて重要な役割を果たしており、車両の信頼性が高く安全な走行を保証しています。例えば、イグニッション、ヘッドライト、ウィンドウの操作などは、すべて機械式スイッチによって制御されています。.
家電製品
前述のあらゆる種類の機械式スイッチは、触覚的なフィードバックが得られるため、家電製品で広く使用されています。使いやすさを考慮すると、これらのスイッチはミキサーから掃除機に至るまで、ほぼすべての家電製品に採用されています。.
メカニカルスイッチの長所と短所
メカニカルスイッチを使用する際のメリットとデメリットは以下の通りです：
電子スイッチ
それでは、電気スイッチについて、その仕組みや特徴を詳しく解説していきましょう：
電子スイッチとは何ですか？
電子スイッチは、トグル、ボタン、レバー、その他の部品の物理的な動きを必要としません。むしろ、部品の電気的特性を利用して電流の流れを制御します。.
一般的な電子スイッチの種類
電子スイッチには、主に以下の3つの種類があります：

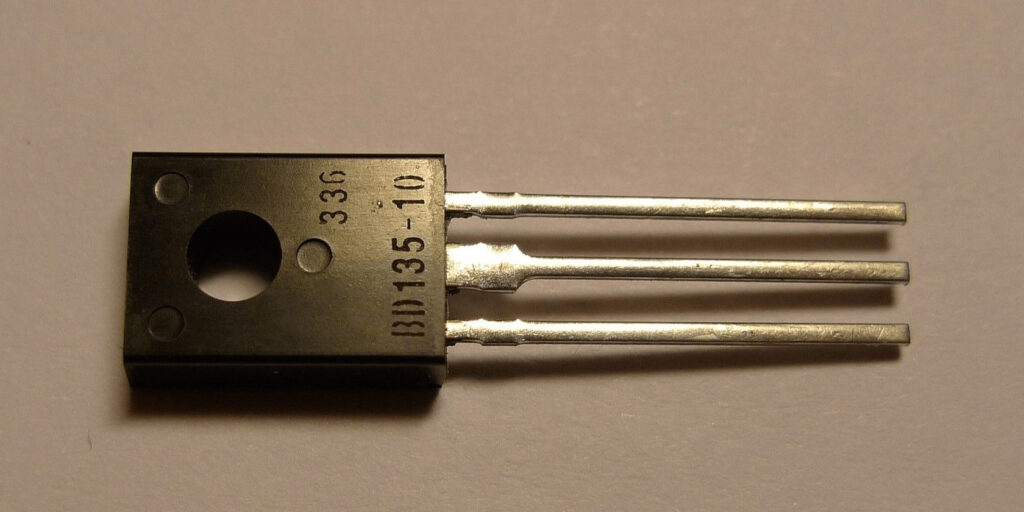

トランジスタ
トランジスタは、電流を通すか遮断するかという点で、通常のスイッチと似ています。 トランジスタは、多くの場合、電球やモーターなどの負荷と組み合わせて回路に組み込まれます。電圧が印加されると、トランジスタのベースはコレクタからエミッタへ電流を導き、スイッチを「オン」にして、負荷に電流が流れるようにします。 ベースの電圧がなくなったり、特定のレベルまで低下したりすると、トランジスタは「オフ」になり、負荷への電流が遮断されます。トランジスタスイッチの基本的な種類には、次のようなものがあります。
- バイポーラ接合トランジスタ（BJT） – これは3端子の半導体であり、ほとんどのデバイスにおいて通常のスイッチとして使用されています。.
- 電界効果トランジスタ（FET） – 主にパワーエレクトロニクスで使用される、3極の能動型半導体である。.
サイリスタ
サイリスタは、「オン」と「オフ」の2つのモードでのみ動作します。高電圧用途向けに設計されているため、速度制御やカメラのフラッシュなど、電力制御の用途で有用です。サイリスタのゲートに作動用の信号が入力されると、電流の逆転または電圧の低下が生じるまで、その状態が維持されます。 サイリスタスイッチの基本的な種類には、次のようなものがあります。
- シリコン制御整流器（SCR） – 高速スイッチングを必要とする家電製品などに用いられる4層構造の半導体です。.
- TRIAC（交流用三極管）は、両方向の電流を制御できる3端子の電子スイッチです。.
ソリッドステートリレー（SSR）
SSRは、交流および直流の両方の制御に使用できます。SSRには、制御信号に応答して、それに応じて電力を切り替えるセンサーが搭載されています。その動作は概ねクリーンで、バウンスが発生しません。SSRは、電力の切り替えを精密に制御する必要があるさまざまな用途で広く使用されています。.
電子スイッチの用途
電子スイッチの主な用途は以下の通りです：

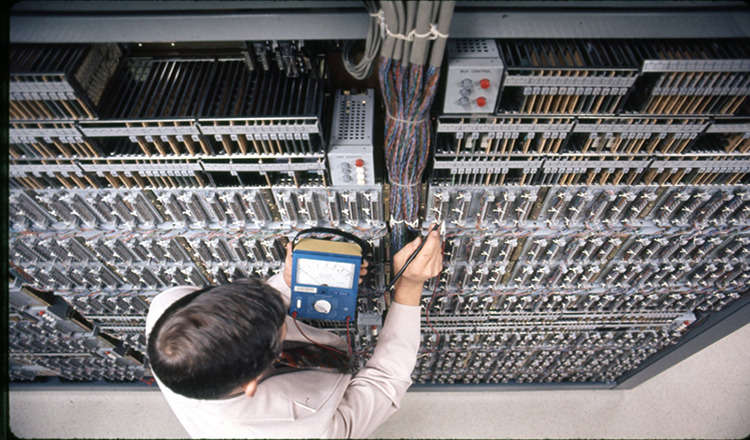

電気通信
電話やモデムなどの家庭用通信機器では、電子スイッチが広く使用されています。 マイクロエレクトロメカニカルシステム（MEMS）スイッチは、現代の電子機器において最も広く使用されている電子スイッチの一つです。MEMSスイッチは、電気信号に対して優れた精度とスイッチング速度を持つ微小なデバイスです。デバイス間のネットワーク信号を接続・切断するために、ルーターでも電子スイッチが利用されています。.
これらは現代の通信インフラの不可欠な構成要素であり、家庭間や世界中で音声やデータの信号を確実かつ効率的に伝送することを可能にしています。.
コンピュータおよびその他のデジタル機器
コンピュータ、スマートフォン、タブレット、ゲーム機などの電子機器は、複雑なシステムを動作させるために主に電子スイッチを使用しています。データの保存や処理といった機能は、電子スイッチなしでは実現できません。スマートフォンにおいても、ディスプレイや音、接続機能を制御するために電子スイッチが必要です。さらに、ゲーム機も、動きやアクション、インタラクションを制御するために、電子スイッチに大きく依存しています。.

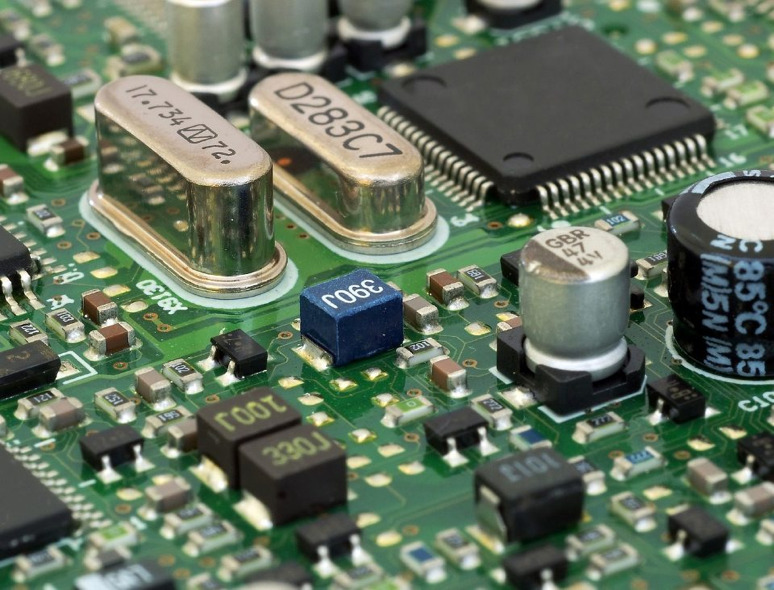

電力管理システム
電子スイッチは、電力の分配を制御する上で重要な役割を果たしています。SSRやFETは、高周波数での大電流を効率的に制御できるため、あらゆる規模の電力管理システムにおいて最も一般的に使用されている電子スイッチです。例えば、DC-DCコンバータやバッテリー管理システムなどが挙げられます。.
電子スイッチの長所と短所
結論
この投稿の締めくくりとして、これまでご紹介してきた内容をまとめて振り返り、スイッチの将来について考えてみましょう：
機械式スイッチと電子式スイッチの主な違いは、触覚的な反応にあります。つまり、機械式スイッチには電流の流れを制御する物理的な可動部品があります。一方、電子式スイッチには、物理的な接触を必要とする可動部品は一切ありません。そのため、機械式スイッチとは異なり、電子式スイッチは摩耗や損傷の心配がありません。機械式スイッチは、腐食が激しかったり、その他の動作上の問題が生じたりするため、定期的なメンテナンスが必要になることがよくあります。.
電子スイッチは、機械式スイッチよりも小型・軽量にできるため、携帯機器やスペースが限られている用途に適しています。そのため、コンピュータやスマートフォン、その他の電子機器で広く使用されています。一方、機械式スイッチは構造がシンプルで、照明や扇風機、車のエアコンなどの低電力機器に最適です。.
適切なスイッチの種類を選ぶには、用途、必要な電圧、作動方法など、いくつかの要素を考慮する必要があります。.
まず、アプリケーションで必要となる電圧を特定し、その電圧に耐えつつ発熱しないスイッチを選ぶ必要があります。.
使用頻度も重要な要素の一つです。使用頻度が高く、スイッチを頻繁に操作する場合は、繰り返し動作に耐えられる高品質なスイッチを使用する必要があります。さらに、あらゆる機器を制御するには、必要な作動性能を備えたスイッチが不可欠です。.
ここ数十年の間に、スイッチ技術は急速に進歩してきました。現在、将来に向けたいくつかの改良案が検討されています。主に、将来のニーズに応えるための電力システムを支援するスイッチの開発が進められています。例えば、 電力システムの未来に向けた真空開閉技術.
もう一つの重点分野は、従来のものと異なる、より効率的で信頼性の高い電子スイッチの開発です。その一例として挙げられるのは スプリントニックスイッチ これらは、いくつかの最先端家電製品での採用に向け、現在試験が行われているものです。.
結論として、あらゆる種類のスイッチは、基礎技術と先端技術の双方において不可欠な要素です。自動化、人工知能、メタバースといった分野で新たな進展が見られるにつれ、その重要性はますます高まっています。したがって、本記事で解説したような一般的なスイッチの種類とその用途を理解することは、人々にとって極めて重要となります。.
