LED付きの車のプッシュボタンの配線は、難しそうに聞こえるかもしれませんが、やり方を理解していれば、実はとても簡単です。検討中の方へ 車のプッシュボタンの卸売り 購入を検討されているなら、このガイドは絶好の入門書です。ピエゾスイッチ分野で16年の実績を持つ、信頼できる中国のメーカー「Langir」は、あらゆる状況を経験してきました。実際、もしあなたが Langirへのお問い合わせ 詳細については、お電話一本で簡単にお問い合わせいただけます。本日は、配線の工程を詳しく解説し、各ステップを分かりやすい言葉で説明します。端子の接続方法、LED回路、適切な電線ゲージ、さらにはこれらすべてをダッシュボードに組み込む方法まで学べます。 機能性に優れ、見た目も美しい、信頼性が高く耐久性のあるプッシュボタンスイッチを、さあ、一緒にセットアップしていきましょう。準備はいいですか？

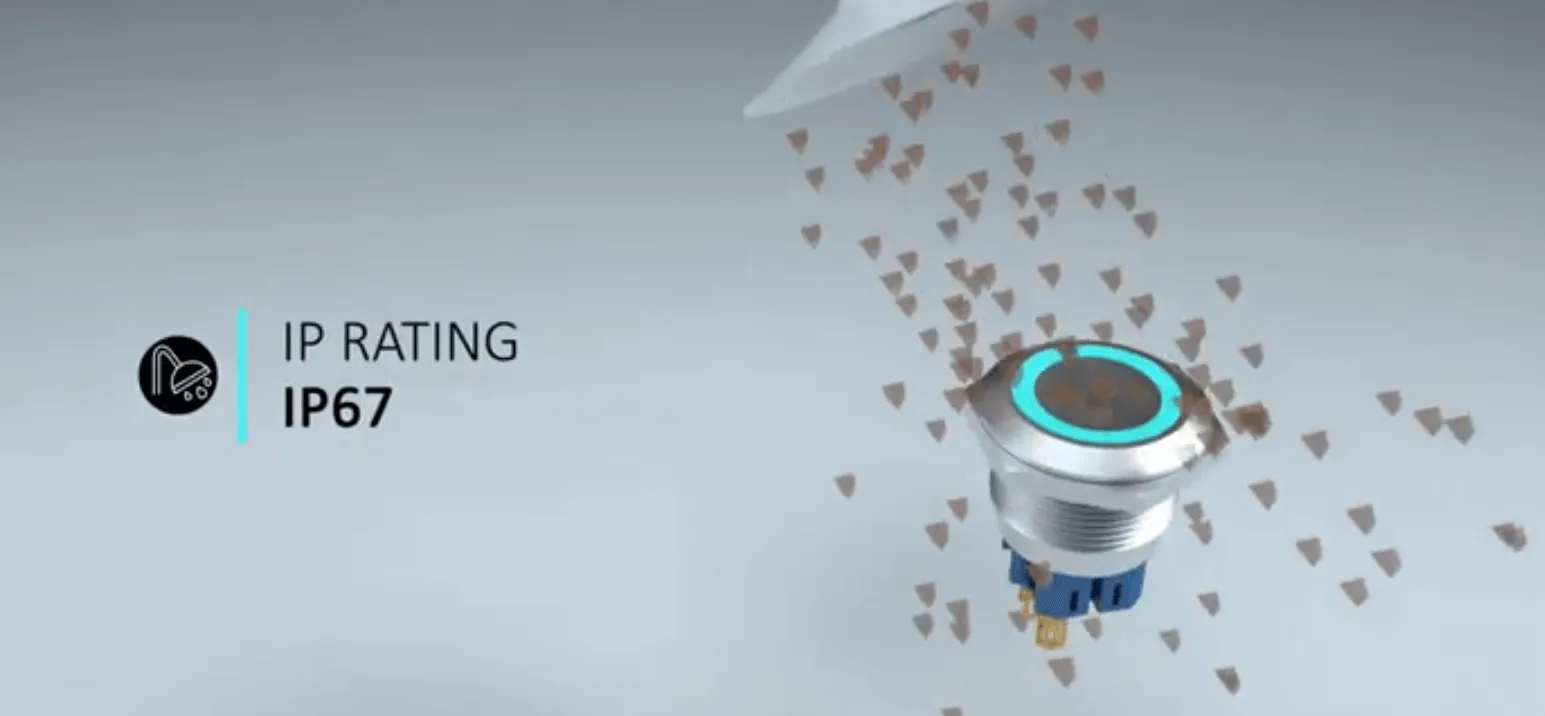

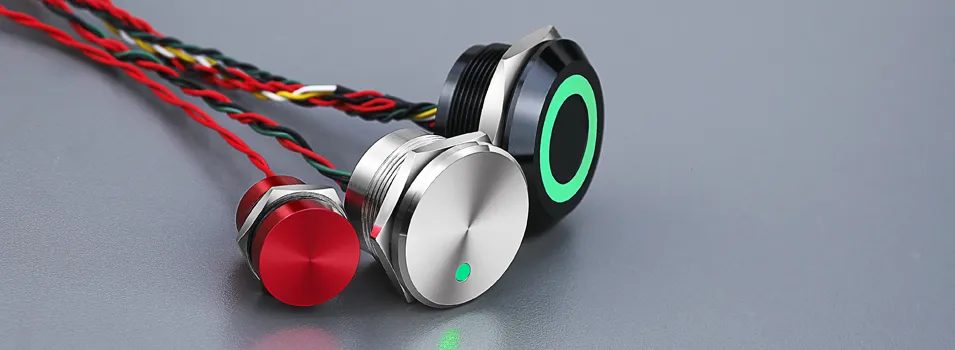

LED付き車のプッシュボタン部品
このセクションでは、基本について解説します。押しボタンスイッチの配線を行う際には、いくつかの重要な部品を扱う必要があります。まず、配線を接続する端子があります。次に、あのクールな光を放つLED回路そのものです。 また、短絡や電圧降下のリスクを招くことなく電力を処理できるよう、適切な電線ゲージを選ぶことも忘れないでください。.
LED付きカスタムカー用プッシュボタンのご依頼は、Langirまでお問い合わせください
自動車用プッシュボタンスイッチの端子
端子とは、スイッチ上の接続ポイントのことです。電気の「出入り口」だと考えてください。車のプッシュボタンスイッチを配線する際、各端子には「入力」「出力」「アース」という特定の役割があります。 どの端子がどの役割を果たすかは、必ずスイッチの配線図で確認してください。ここでの接続が緩んでいると、単に煩わしいだけでなく、走行中にスイッチが故障する原因にもなりかねません。何と言っても、車のエンジンスタートボタンが電源と「かくれんぼ」をしてはいけないのです。.

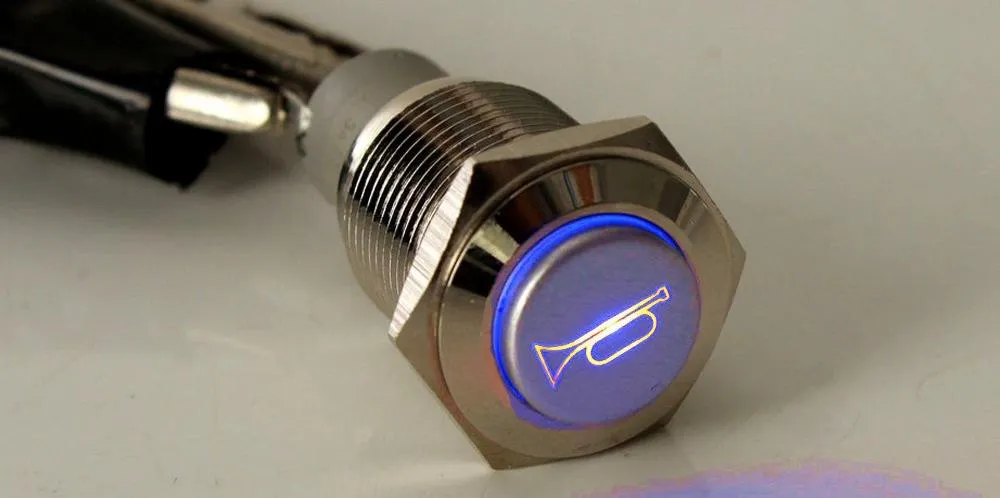

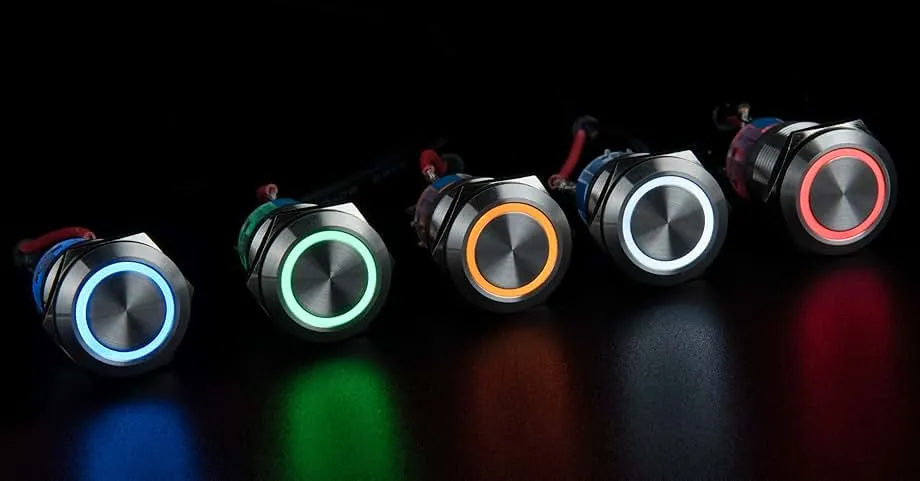

車のプッシュボタンスイッチ内部のLED回路
LED回路は、ボタンを点灯させるためのものです。適切な電圧と電流を供給するように設計されており、LEDが点灯するだけでなく、安定した明るさを維持できるようにしています。この小型回路には、安全性を確保するために抵抗器が組み込まれており、場合によってはダイオードも使用されることがあります。暗い夜でも道を照らす、鮮明で明るいLEDを実現したいのであれば、設計上のこの部分は極めて重要です。 LEDの配線は、メーカーの仕様に従って確実に行うことで、厄介な焼損を防ぐことができます。.
プロジェクトに適したワイヤゲージの選び方
適切な電線ゲージを選ぶことは、適切なサイズの燃料タンクを選ぶことに似ています。小さすぎると過熱や電圧降下が起こり、大きすぎると、まあ、お金（とスペース）を無駄にすることになります。 一般的に、18～20 AWGの電線が広く使われていますが、配線距離が長い場合は、より太いゲージを検討してください。必ず、予想される電流値に合わせて電線のサイズを選んでください。これにより、堅牢で信頼性の高い接続が確保され、短絡や電圧低下から回路を保護することができます。.
自動車用プッシュボタンスイッチの配線に必要な工具と材料
作業に取り掛かる前に、まず道具や材料を揃えましょう。適切な道具を揃えておけば、作業がスムーズに進み、イライラするようなトラブルも防げます。.
LED付きカスタムカー用プッシュボタンのご依頼は、Langirまでお問い合わせください
電気配線に欠かせない手工具
基本的な工具一式を用意しておく必要があります。具体的には、ワイヤーストリッパー、圧着ペンチ、小型のドライバー、そして場合によってはマルチメーターも必要になるでしょう。マルチメーターは、電圧や導通を確認するために不可欠です。これらの簡単な測定器さえあれば、すべての接続を念入りに確認し、不備がないことを確かめることができます。.
必要なコネクタおよび端子
コネクタや端子は、陰の立役者です。自動車用途に適した端子台やはんだ付け用コネクタを用意するようにしましょう。これらは配線をしっかりと固定し、振動や摩耗から保護してくれます。高品質なコネクタは、性能を向上させるだけでなく、耐久性にも優れています。これは、走行中の車両の部品を取り扱う上で極めて重要なポイントです。.
LED付きで適切な自動車用プッシュボタンスイッチの調達
市場には数え切れないほどの選択肢がありますが、ご自身の具体的なニーズに合った製品をお選びください。Langirでは、信頼性が高く、カスタマイズ可能な押しボタンスイッチを卸売価格でご提供しています。製品を選ぶ際は、定格電圧から許容電流に至るまで、スイッチの仕様がプロジェクトの要件に合致しているかを確認してください。このスイッチはシステムの中核となる部品ですので、品質は極めて重要です。.
回路保護用のヒューズおよびヒューズホルダーの入手
ヒューズは回路の安全装置です。配線を焼損させる恐れのある危険な過電流状態を防ぎます。 ダッシュボードのレイアウトにうまく収まるヒューズホルダーを選び、スイッチの負荷に適した定格のヒューズを選んでください。しっかりとしたヒューズ設定は、将来的なトラブルを未然に防ぎ、車のプッシュボタンスイッチを予期せぬサージから確実に保護してくれます。.
LED付き車のプッシュボタンの配線手順ガイド
さあ、配線作業に取り掛かりましょう。毎回確実に動作するよう、以下の手順に従って正しくセットアップしてください。.
LED付きカスタムカー用プッシュボタンのご依頼は、Langirまでお問い合わせください
車両のバッテリーを安全に外す方法
安全第一！作業を始める前に、不意の短絡や感電を防ぐため、バッテリーの接続を外してください。この手順は決して省略してはいけません。素早くバッテリーを外しておくことで、火花が発生したり、車の電気系統が損傷したりするのを防ぐことができます。.
電源を車のプッシュボタンスイッチに接続する
次に、電源配線のみを再接続してください。プラス側のリード線を入力端子に接続し、マルチメーターを使って正しい電圧が印加されていることを確認してください。ここでの接続が適切であれば、回路全体が問題なく動作します。配線は整然と行い、ケーブルを傷つけたりしないように注意して、安定した接続を確保してください。.
照明用のLED端子の配線
次に、LEDの端子に配線を行います。LEDの仕様書に従って、抵抗を直列に接続してください。この手順により、LEDが過電流から保護され、適切な明るさで点灯するようになります。点灯時にちらつきが生じないよう、極性をよく確認してください。.
出力端子を対応するアクセサリーに接続する
電源とLEDの設定が完了したら、出力端子を制御したいアクセサリーに配線します。これには、エンジン始動回路、ダッシュボードのライト、あるいはモーターリレーなどの別のアクセサリーなどが含まれます。ボタンを押した際に安定した信号が得られるよう、これらの接続をしっかりと固定してください。.
車のプッシュボタン（LED付き）を正しくアース接続する方法
最後に、確実なアースを確立しましょう。アースは回路を安定させ、干渉やノイズの抑制に役立ちます。問題の発生を防ぐため、アース接続には塗装されていない清潔な金属面を使用してください。アースが確実に接続されていれば、スイッチが作動するたびに安定した動作が得られることを忘れないでください。.
自動車用プッシュボタンスイッチをダッシュボードに組み込む
新しいスイッチを車のダッシュボードに組み込むには、しっかりと固定し、配線をきれいに整えることが重要です。こここそが、デザインと機能性が融合する場所なのです。.
LED付きカスタムカー用プッシュボタンのご依頼は、Langirまでお問い合わせください
自動車用プッシュボタンスイッチの取り付け場所の選定
ダッシュボード上で、手が届きやすい場所を選んでください。ボタンは手が届く位置にあるものの、邪魔にならない場所に設置することが大切です。使い勝手の良さと緊急時の操作性を考慮してください。車のエンジン始動ボタンや警報システムの操作がぎこちないと感じると、事故につながる恐れがあるからです。.
取り付け穴を正確に開ける
穴を開ける際は、「二度測って一度掘る」を心がけましょう。正確な穴あけこそが、きれいに取り付けること、そしてプロらしい仕上がりを保証します。スイッチのサイズに合ったドリルビットを使用してください。大きすぎるとスイッチがぐらつき、小さすぎるとスイッチの筐体を傷つけてしまう恐れがあります。.
プッシュボタンスイッチを確実に固定し、安定した装着を実現する
穴の準備ができたら、付属のネジまたは留め具を使用して、スイッチをしっかりと固定してください。しっかりと固定することで、振動によって接続部が緩むのを防ぐことができます。慎重に締め付けてください。しっかりと固定する必要がありますが、締めすぎるとボタンやLEDハウジングにひびが入る恐れがありますので、ご注意ください。.
配線をきれいに、かつ安全に配線する
最後に、配線が絡まったり挟まったりしないように配線してください。結束バンドや粘着クリップを使って固定しましょう。配線をきれいに整えることは、安全性と信頼性を高めるだけでなく、将来トラブルシューティングを行う際にも非常に役立ちます。ダッシュボードも整然としてプロフェッショナルな印象になり、さらに厄介な短絡の発生も防ぐことができます。.
LED付きの新しく配線した車のプッシュボタンのテスト
ここまで手間をかけたのですから、いよいよその成果を試す時です。車両のバッテリーを再接続し、すべてが正常に機能しているか確認してください。.
LED付きカスタムカー用プッシュボタンのご依頼は、Langirまでお問い合わせください
車両のバッテリーの再接続
バッテリーを慎重に再接続してください。電源を入れる前に、すべての接続がしっかりと固定されていることを確認してください。この手順により回路に電力が供給され、最終テストの準備が整います。.
自動車用プッシュボタンスイッチのLED点灯確認
ボタンを押してLEDを確認してください。LEDがちらつきなく点灯すれば、LED回路が正常に動作している証拠です。点灯しない場合は、抵抗の値と配線の極性を再確認してください。.
スイッチ付きアクセサリーが期待どおりに動作することを確認する
スイッチをオンにして、接続されたアクセサリーの状態を確認してください。エンジン始動ボタンであれ、その他の機能であれ、動作がスムーズであれば問題ありません。ここで不具合が見られる場合は、もう一度作業に戻り、端子の接続を再確認する必要があります。.
セキュリティと安全性の観点から、すべての接続を確認する
最後に、すべての接続箇所を点検してください。配線を軽く揺らして、緩みがないか確認しましょう。この最終チェックは、安全性と耐久性を確保するために極めて重要です。しっかりと固定された回路があれば、ボタンを押すたびに安定した性能を発揮します。.
自動車用プッシュボタンスイッチの一般的な配線トラブルの対処法
手順通りに進めても、予期せぬ問題が発生することがあります。よくある問題のトラブルシューティングをいくつか確認しておきましょう。そうすれば、その場で問題を解決できるようになります。.
LED付きカスタムカー用プッシュボタンのご依頼は、Langirまでお問い合わせください
車のプッシュボタンに搭載された点灯しないLEDの対処法（LED付き）
LEDが点灯しない場合は、以下の点を確認してください：抵抗値の確認、LEDの極性の確認、そして電源が十分かどうかを確認してください。場合によっては、接続不良や電池の残量不足が原因であることもあります。.
スイッチを押してもアクセサリーが作動しない場合の対処法
スイッチを押してもアクセサリーが作動しない場合は、出力端子の接続状態を確認してください。マルチメーターを使用して、アクセサリーに電圧が供給されていることを確認してください。配線の緩みや端子の接続ミスが原因である可能性があります。.
車のプッシュボタンスイッチの動作が不安定な場合の対処法
断続的な動作は、多くの場合、接続の緩みや配線の劣化が原因です。すべての接続箇所を確認し、圧着が適切に行われていることを確認してください。必要に応じて再はんだ付けまたは再圧着を行い、配線がしっかりと固定されているようにしてください。.
短絡やヒューズの断線の特定と修理
ヒューズが切れたり、短絡が発生した場合は、配線を再度確認してください。接触の原因となっている可能性のある、露出している電線や絶縁被覆のほつれがないか確認してください。切れたヒューズは適切な定格のものと交換し、すべての接続部がしっかりと絶縁されていることを確認してください。.
LED付き車のプッシュボタンの配線方法 | よくある質問
車のプッシュボタンスイッチの配線には、どのような基本的な工具が必要ですか？
ワイヤーストリッパー、圧着ペンチ、ドライバー、マルチメーターが必要です。これらの工具を使えば、すべての接続が確実に固定され、電圧値が適正であることを確認できます。.
自分のプロジェクトに適した電線ゲージは、どのように選べばよいですか？
電線の太さの選定は、必要な電流によって決まります。一般的に、18～20 AWGであればほとんどの用途に対応できますが、配線距離が長い場合は、安定性を確保するために太めの電線が必要になる場合があります。.
配線したのにLEDが点灯しない場合はどうすればよいですか？
抵抗値、配線の極性、および接続を再度確認してください。電源が十分であることを確認し、配線の緩みがないか点検してください。.
専門家の助けを借りずに、自分でスイッチを取り付けることはできますか？
はい、基本的な配線作業に慣れていて、バッテリーの接続を切るなどの安全対策をきちんと守れるのであれば、ご自身で作業を行うことも可能です。.
短絡やヒューズの断線を防ぐにはどうすればよいですか？
適切なコネクタを使用し、すべての配線を結束バンドでしっかりと固定し、回路に適した定格のヒューズを取り付けてください。この手順に従うことで、安全で信頼性の高い設置が保証されます。.
