가정용 배전반, 상업용 설비, 산업용 전력 시스템 등 어떤 환경에서 작업하든 올바른 회로 차단기를 선택하는 것은 안전과 가동 시간 확보에 중요합니다. 이 가이드에서는 AC 및 DC 차단기의 실질적인 차이점, 각 유형의 작동 원리, 그리고 적용 분야에 대해 설명합니다. AC 차단기는 교류 전류를 위해 설계되었으며, 파형의 자연스러운 제로 크로싱(zero-crossing)을 활용합니다. 반면 DC 차단기는 정전류를 처리해야 하며, 특수한 아크 제어 기능을 사용합니다. 이 가이드에서는 작동 원리, 설계상의 장단점, 그리고 이러한 차이점이 특정 용도에 가장 적합한 차단기 선택에 어떤 영향을 미치는지 다룹니다.
연구 결과에 따르면, 전력 시스템에서 올바른 선택을 돕기 위해 차단기를 전압 및 전류 유형별로 분류하는 것이 효과적임이 입증되었다.
AC 대 DC 회로 차단기의 분류 및 적용 분야
송전 및 배전 분야에서 사용되는 회로 차단기 유형에 대한 고찰. 본 논문은 차단기를 정격 전압 및 교류(AC) 또는 직류(DC) 적용 여부에 따라 분류하는 것이 실용적임을 보여준다. 또한 HVDC를 포함한 직류 시스템에서는 직류용 솔루션(기계식, 반도체식, 하이브리드식)이 널리 사용되는 반면, 교류 차단기는 고전압 및 저전압 네트워크 모두에 사용된다고 언급하고 있다.
전력 시스템에서 다양한 유형의 회로 차단기의 적용: 문헌 고찰, PI Obi, 2021

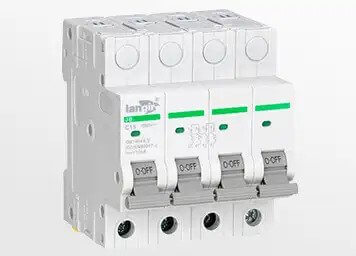

AC 회로 차단기란 무엇이며 어떻게 작동하나요?
AC 회로 차단기는 과부하나 단락과 같은 고장을 감지하면 교류 전류를 차단하여 회로를 보호합니다. 대부분의 교류 회로 차단기는 과전류에 반응하여 회로를 개방하는 열식 및/또는 전자기식 트립 소자를 사용합니다. 교류 파형은 한 주기당 두 번 0점을 통과하기 때문에, 회로 차단기는 그 순간을 이용하여 아크를 더 쉽게 소멸시킬 수 있으며, 이는 아크 제어를 단순화하고 배선 및 장비를 보호하는 데 도움이 됩니다.
Langir에서 맞춤형 DC 회로 차단기에 대한 견적을 받아보세요
AC 회로 차단기의 일반적인 용도는 무엇인가요?
- 주거 환경: 배선, 콘센트 및 가전제품을 과부하와 단락으로부터 보호하십시오.
- 상업용 건물: 사무실 및 소매점 내 패널, 조명 회로 및 HVAC 장비를 보호합니다.
- 산업 시설: 모터, 제어 회로 및 생산 라인을 전기적 고장으로부터 보호합니다.
이러한 일반적인 용도들을 통해, 교류 전류가 시스템 표준인 경우 왜 AC 차단기가 기본 선택지가 되는지 알 수 있습니다.
AC 차단기에서 제로 크로싱 아크 소멸 기능은 어떻게 작동하나요?
제로 크로싱 아크 소거 방식은 교류 파형이 한 주기당 두 번 0볼트로 떨어지는 특성을 활용합니다. 이 지점 근처에서 전류를 차단함으로써 차단기는 아크 에너지를 줄이고 아크를 신속하게 소거하기 쉽게 만듭니다. 이러한 자연스러운 차단 타이밍은 접점과 절연 재료에 가해지는 부하를 줄여, 교류 설비에서 차단기의 수명과 안전성을 향상시킵니다.
DC 회로 차단기란 무엇이며, 그 특징은 무엇인가?
A 직류 회로 차단기 이 제품은 정전류를 차단하도록 설계되었습니다. 직류는 제로점을 통과하지 않기 때문에 아크를 소멸시키기 어렵고 아크가 지속될 수 있습니다. 따라서 직류 차단기는 자기 블로우아웃 코일, 아크 슈트 또는 전자식 스위칭과 같은 추가적인 조치를 통해 아크를 늘리고 냉각시키며 안정적으로 차단합니다. 이러한 기능 덕분에 직류 차단기는 태양광, 전기차(EV), 산업용 시스템에서 연속 전류를 안전하게 처리할 수 있습니다.
Langir의 JB 시리즈를 포함한 DC 회로 차단기의 일반적인 용도는 무엇인가요?
- 태양광 발전 시스템: PV 스트링, 결합 박스 및 인버터 입력부를 과전류로부터 보호합니다.
- 전기차 충전소: 충전 중 안전한 전원 차단 및 고장 보호 기능을 제공합니다.
- 산업용 장비: 직류(DC) 전원 구동 장치, 제어 시스템 및 특수 기계를 보호하십시오.
Langir Electric의 JB 시리즈는 이러한 DC 환경에 맞게 설계되어, 까다로운 용도에서도 신뢰할 수 있는 차단 성능과 강력한 아크 제어 기능을 제공합니다.
자성 블로우아웃 코일과 아크 슈트는 DC 차단기에서 아크를 어떻게 소멸시키나요?
자기 블로우아웃 코일은 자기장을 생성하여 아크를 끌어당기고 늘려, 아크의 길이를 늘리고 전류 밀도를 낮추어 아크가 소멸될 수 있도록 합니다. 아크 슈트는 제어된 챔버 내에서 아크를 냉각시키고 더 작은 구간으로 분할하여 아크의 강도가 빠르게 약해지도록 합니다. 이러한 방법들을 함께 사용하면, 직류 차단기는 그렇지 않으면 위험한 아크가 지속될 수 있는 고장을 차단할 수 있습니다.
AC 및 DC 회로 차단기의 핵심적인 설계상의 차이점은 무엇인가요?
설계상의 차이는 각 전류 유형의 작동 방식을 반영합니다. 교류 차단기는 파형의 제로 크로싱을 활용하여 아크를 소멸시키는 반면, 직류 차단기는 전용 아크 제어 하드웨어가 필요하며 대개 더 강력한 절연이 요구됩니다. 이러한 차이는 접점 설계, 간격, 절연 수준 및 전반적인 기계적 배열에 영향을 미칩니다.
AC 차단기와 DC 차단기의 접점 간격과 절연 성능은 어떻게 다른가?
AC 차단기는 파형 자체에 자연스러운 차단 지점이 존재하기 때문에 접점 간격을 더 좁게 설정할 수 있습니다. 반면 DC 차단기는 지속되는 아크를 차단하고 플래시오버를 방지하기 위해 더 넓은 간격과 더 많은 절연이 필요합니다. 전압과 전류가 상승함에 따라 설계자들은 설비의 안전성을 확보하기 위해 연면 거리와 절연 내력을 늘립니다.
왜 DC 차단기의 설계가 AC 차단기보다 더 복잡한가요?
DC 차단기의 설계는 AC 차단기에서는 일반적으로 발생하지 않는 지속 아크 문제를 해결해야 합니다. 이로 인해 엔지니어들은 접점 재질, 간격, 자기 블로우아웃 형상, 아크 슈트 배치 및 절연 성능을 최적화해야 합니다. 그 결과, 연속 전류 하에서 안전하고 재현성 있는 차단 성능을 달성하기 위한 더욱 정교한 설계 과정이 이루어집니다.
최근 연구에서는 다양한 차단기 설계 전반에 걸쳐 필요한 상세한 에너지 흡수 및 아크 제어 전략을 강조하고 있다.
AC 대 DC 회로 차단기의 설계 및 에너지 흡수
이 논문은 다양한 차단기 설계가 고장 차단 시 방출되는 에너지를 어떻게 처리하는지에 대해 논의한다. 교류 기계식 차단기는 교류 회로를 효과적으로 보호하지만, 다른 시스템에서는 방출된 에너지를 흡수하고 관리하기 위해 대체 설계 및 전략이 중요하다.
직류 회로 차단기의 발전, 설계 및 분석, M. 모라디안, 2023

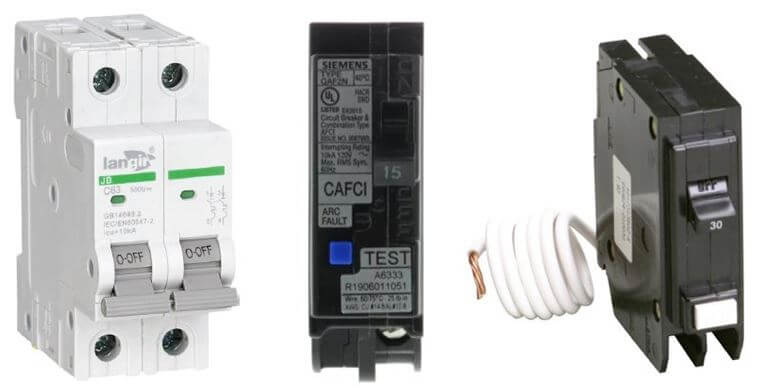

왜 직류 아크는 교류 아크보다 차단하기 더 어려운가?
직류 아크는 전류가 연속적이며 교류에서 볼 수 있는 자연스러운 제로 지점이 없기 때문에 차단하기가 더 어렵습니다. 이러한 순간적인 제로 지점이 없기 때문에, 아크는 물리적으로 길이가 늘어나거나 식거나, 자기적 또는 기계적 수단에 의해 억제될 때까지 지속될 수 있습니다. 이러한 현실 때문에 직류 차단기에는 특별한 기능이 탑재되어 있습니다.
Langir에서 맞춤형 DC 회로 차단기에 대한 견적을 받아보세요
교류(AC)에 비해 직류(DC)의 전류를 차단하는 것이 더 어렵다는 사실은 아크 소멸 연구에서 잘 입증되어 있다.
DC 아크 차단 시의 과제 대 AC 전류 제로
교류는 각 주기마다 전류가 0이 되는 순간이 있기 때문에, 직류 전류를 차단하는 것이 더 어렵습니다. 직류 전압(본 연구에서는 500V 미만)의 경우, 아크를 소멸시키기 위해 일반적으로 자기 소거 방식이 사용됩니다.
직류 전압(< 500V)에서 자기 블로우아웃에 의한 아크 소멸의 기본적 특성 II, 2015
직류 연속 전류는 아크 소멸에 어떤 문제를 야기하는가?
- 지속적인 아크 발생: 아크는 전류가 흐르는 한 계속 타오를 수 있으므로, 차단기는 더 강력한 억제 기능을 갖춰야 합니다.
- 더 높은 에너지 수준: 직류 고장은 더 지속적인 전류를 흘려보낼 수 있으므로, 신속히 해결하지 않으면 피해 위험이 커집니다.
- 발열량 증가: 아크 길이가 길어질수록 더 많은 열이 발생하여 접점과 절연체에 부하가 가해집니다.
이러한 요인들로 인해 직류 시스템에서는 강력한 아크 제어와 안정적인 차단이 필수적입니다.
AC 시스템과 DC 시스템의 아크 억제 기술은 어떻게 다른가?
AC 시스템은 아크 억제를 위해 파형의 제로 크로싱에 크게 의존하는 반면, DC 시스템은 블로우아웃 코일, 아크 슈트, 세그먼트 접점과 같은 기계적 및 자기적 수단이나 빠르게 스위칭되는 전자식 차단기를 사용합니다. 적절한 기술을 선택하는 것은 전압, 전류 및 해당 용도의 안전 요구 사항에 따라 달라집니다.
AC 및 DC 회로 차단기는 서로 바꿔서 사용할 수 있습니까?
두 유형 모두 회로를 보호하지만, 대부분의 경우 교류(AC) 차단기와 직류(DC) 차단기는 서로 대체하여 사용할 수 없습니다. 각 차단기는 해당 회로에서 발생할 수 있는 전기적 특성에 맞춰 설계되었기 때문에, 잘못된 유형을 사용할 경우 아크 제어 불량, 절연 고장 또는 안전하지 않은 작동이 발생할 위험이 있습니다.
직류 회로에서 교류 차단기를 사용할 경우 어떤 안전상의 위험이 있습니까?
- 부적절한 아크 관리: 교류 차단기는 직류 아크를 소멸시키지 못하는 경우가 많아, 아크가 장시간 지속되어 손상을 초래합니다.
- 단열 불량: 교류용 절연체는 더 높은 직류 전압이나 장시간 지속되는 직류 전압을 견디지 못할 수 있습니다.
- 화재 발생 위험 증가: 지속적인 아크 발생과 과열은 화재 발생 위험을 높입니다.
이러한 위험 요소들은 회로의 전류 유형과 전압에 맞는 정격의 차단기를 선택하는 것이 왜 중요한지를 보여줍니다.
호환성이 신뢰성과 장비 보호에 어떤 영향을 미치나요?
AC용 차단기와 DC용 차단기를 서로 바꿔 사용하면 신뢰성이 떨어지고 유지보수 또는 교체 비용이 증가할 수 있습니다. AC용 차단기를 DC 회로에 사용하면 조기에 고장이 나거나 위험한 아크 현상이 발생할 수 있으며, DC용 차단기를 AC 회로에 사용하면 사양이 과도해져 필요 이상으로 비용이 많이 들 수 있습니다. 장비와 예산을 보호하기 위해 차단기를 용도에 맞게 선택해야 합니다.

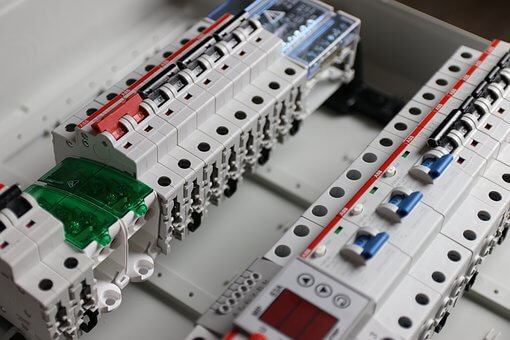

응용 분야의 차이는 AC 및 DC 회로 차단기 선정에 어떤 영향을 미치나요?
예상 전류, 전압, 전원 유형과 같은 적용 조건에 따라 차단기를 선정합니다. 작동 환경과 고장 시나리오를 파악하여 적절한 기술과 정격을 선택해야 합니다.
Langir에서 맞춤형 DC 회로 차단기에 대한 견적을 받아보세요
주거용 및 상업용 에어컨 시스템에는 어떤 회로 차단기를 사용하는 것이 좋을까?
가정용 및 많은 상업 시설에서는 소형 회로 차단기(MCB)가 널리 사용되는데, 이는 콤팩트한 크기와 과부하 및 단락에 대한 신뢰할 수 있는 보호 기능을 겸비하고 있기 때문입니다. 안전성을 더욱 높이기 위해 상업용 시스템에서는 접지 오류를 방지하기 위해 MCB와 함께 잔류 전류 차단기(RCD)를 함께 사용하기도 합니다.
태양광 발전, 전기차 충전 및 산업용 시스템에서 DC 차단기가 왜 필수적인가?
태양광 발전, 전기차 충전 및 다양한 산업용 시스템은 연속적인 직류 전류를 생성하거나 사용합니다. 직류 차단기는 안정적인 전류를 안전하게 차단하고, 해당 시스템에 필요한 더 엄격한 절연 및 아크 제어 요구 사항을 충족하도록 설계되었습니다. 따라서 직류 환경에서 장비와 인력을 보호하는 데 있어 이 차단기는 필수적입니다.
시스템에 따라 브레이커의 종류마다 각기 다른 역할을 수행합니다. 전류 유형, 정격 전압, 환경 및 안전 요구 사항을 고려하여 적합한 제품을 선택하십시오. 맞춤형 조언이 필요하거나 특정 프로젝트 요구 사항에 대해 상담을 원하시면, 문의하기.
AC 대 DC 회로 차단기 | 자주 묻는 질문
AC 회로 차단기와 DC 회로 차단기의 안전 기능에는 어떤 주요 차이점이 있나요?
교류 차단기에는 대개 접지 오류 보호 기능과 교류 전류에 적합한 표준 과부하 트립 기능이 포함되어 있습니다. 직류 차단기는 자기식 블로우아웃 코일, 아크 슈트 또는 솔리드 스테이트 차단 방식과 같은 기능을 활용하여 지속되는 아크를 방지하고 소멸시키는 데 중점을 둡니다. 각 방식은 해당 전류 유형이 지닌 고유한 위험 요소를 해결하여 시스템의 안전을 보장합니다.
환경적 요인이 AC 및 DC 회로 차단기 선택에 어떤 영향을 미치나요?
온도, 습도, 먼지 및 부식성 환경은 차단기의 성능에 영향을 미칩니다. 교류 차단기는 일반적으로 광범위한 조건에 대응하도록 설계된 반면, 직류 차단기의 경우 아크 제어 부품을 보호하고 열악한 환경에서도 장기적인 신뢰성을 보장하기 위해 추가적인 인클로저, 코팅 또는 IP 등급 하우징이 필요할 수 있습니다.
AC 및 DC 회로 차단기에 대해 어떤 유지보수 방법이 권장됩니까?
정기적인 점검과 예방 정비는 수명과 신뢰성을 높여줍니다. AC 차단기의 경우, 트립 장치, 접점 및 마모 흔적을 확인하십시오. DC 차단기의 경우, 아크 제어 부품, 접점 간격 및 절연 상태도 추가로 점검하십시오. 정기적인 유지보수 계획을 수립하면 마모가 고장으로 이어지기 전에 이를 조기에 발견하는 데 도움이 됩니다.
회로 차단기는 다양한 용도에 맞게 개조할 수 있습니까?
일부 차단기는 개조할 수 있지만, 교류와 직류 용도 간 전환은 거의 권장되지 않습니다. 개조 작업에는 대개 절연, 접점 형상 및 아크 제어 시스템에 대한 상당한 변경이 필요합니다. 대부분의 경우, 특정 용도에 맞게 설계된 차단기를 설치하는 것이 더 안전하고 비용 효율적입니다.
재생에너지 시스템에서 회로 차단기는 어떤 역할을 하나요?
차단기는 인버터, 스트링 연결부 및 하류 장비를 과부하와 단락으로부터 보호합니다. 태양광 시스템에서 DC 차단기는 특히 PV 측에서 지속 전류와 아크 위험을 관리하는 데 중요한 역할을 하는 반면, AC 차단기는 인버터 출력부와 건물 내 회로를 보호합니다.
정격 전압은 회로 차단기 선정에 어떤 영향을 미치나요?
정격 전압은 차단기가 안전하게 차단할 수 있는 최대 전압을 결정합니다. 교류(AC) 차단기는 일반적으로 가정용 및 상업용 전압(예: 120V, 240V)에 맞춰 설계되는 반면, 직류(DC) 차단기는 태양광, 배터리 또는 고압 직류(HVDC) 시스템의 경우 더 높은 정격 전압이 필요할 수 있습니다. 올바른 정격 전압을 선택하면 절연 파괴를 방지하고 안전한 차단이 보장됩니다.
회로 차단기 기술 분야에서는 어떤 발전이 이루어지고 있나요?
혁신 기술로는 원격 모니터링 및 제어가 가능한 스마트 차단기, 개선된 접점 재질, 그리고 더 빠르고 깨끗한 차단 성능을 위해 기계식 및 솔리드 스테이트 차단 방식을 결합한 하이브리드 설계 등이 있습니다. 디지털 트립 유닛과 아크 억제 기술의 발전으로 교류 및 직류 제품 전반에 걸쳐 안전성과 진단 기능이 향상되고 있습니다.
결론
AC 및 DC 회로 차단기의 차이점을 파악하면 어떤 시스템이든 적합한 보호 장치를 선택하는 데 도움이 됩니다. 각 유형은 전류 형태에 맞춰 설계된 고유한 장점을 가지고 있습니다. AC 차단기는 파형의 영점을 활용하는 반면, DC 차단기는 전용 아크 제어 및 절연 기능을 갖추고 있습니다. 안전성과 신뢰성을 극대화하려면 전압, 전류 유형 및 작동 환경에 맞는 차단기를 선택하십시오. 제품 추천이나 기술 지원이 필요하시면 문의하기.
