DC 회로 차단기는 다른 암페어 레벨에서 트립되나요?

DC 회로 차단기는 직류 시스템의 과부하 및 단락을 차단합니다. DC는 0을 넘지 않기 때문에 DC 차단기는 AC 장치와는 다른 전기적 및 기계적 조치를 사용합니다. 이 문서에서는 암페어에 따라 트립 동작이 어떻게 변화하는지, 트립 응답을 설정하는 메커니즘, 재생 에너지 및 전기 자동차에 대해 설계자가 고려해야 할 주요 요소를 요약합니다.

작동 메커니즘, 여행 특성, 여행 곡선, 올바른 암페어 선택 또는 사용자 지정이 중요한 이유에 대해 설명합니다. 제품에 대한 자세한 내용은 다음을 참조하세요. DC 회로 차단기 .

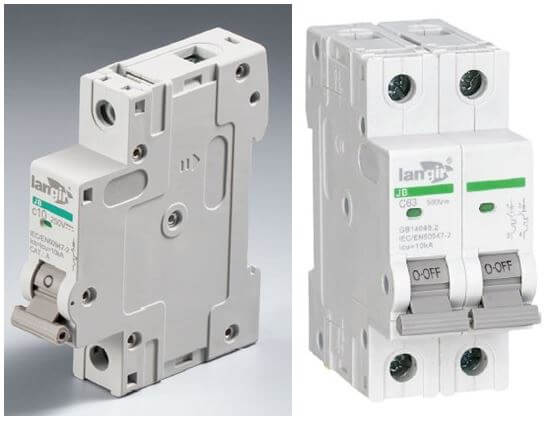

DC 회로 차단기는 특정 암페어 수준에서 어떻게 작동하고 트립되나요?

DC 차단기는 과전류를 감지하고 측정된 전류가 정격 임계값을 초과하면 개방합니다. 암페어 정격은 지속적인 운반 용량과 과도 서지에 대한 허용 오차를 정의하며, 크기 조정에 따라 장치가 고장 또는 과부하 상태에서 적절하게 트립되는지 여부가 결정됩니다.

DC는 자연적인 제로 크로싱이 없기 때문에 설계 시 아크 제어 및 차단 방법에 중점을 두어야 합니다. 많은 장치는 자기(순간) 및 열(시간 지연) 요소를 결합하여 차단기가 부하 프로파일에 따라 적절하게 응답합니다.

아크 생성 및 동작의 물리적 현상을 이해하는 것은 효과적인 DC 회로 차단기를 설계하는 데 있어 핵심입니다.

DC 회로 차단기 아크 현상 및 동작 분석

이 논문에서는 차단 과정에서 공기 직류 차단기에서 발생하는 복잡한 아크 현상을 조사하고 실험 결과를 바탕으로 아크 챔버 폭이 아크 동작에 어떤 영향을 미치는지 분석합니다.

공기 직류 차단기의 아크 동작 중 아크 거동에 대한 조사, F Yang, 2013

랑기르 기술 는 필요한 암페어에 맞춘 맞춤형 DC 보호 구성 요소를 공급하여 시스템이 애플리케이션별 보호 및 규정 준수 요구 사항을 충족하도록 지원합니다.

DC 회로 차단기 고유의 트립 특성은 무엇인가요?

DC 차단기는 연속적인 전류 경로와 지속적인 아크를 관리해야 할 필요성에 따라 트립 동작이 형성됩니다. 제로 크로싱이 없는 차단은 과도한 침식이나 열 손상을 방지하기 위해 신속한 아크 소화 조치와 접점 내구성에 의존합니다.

제조업체는 안정적인 중단과 허용 가능한 서비스 수명의 균형을 맞추기 위해 아크 제어, 접촉 재료 및 트립 임계값을 조정하며, 불일치는 장비 손상이나 성가신 트립으로 이어질 수 있습니다.

추가 연구에서는 DC 회로 차단기의 아크 동작에 대한 복잡한 세부 사항을 자세히 살펴봅니다.

DC 회로 차단기 시리즈 아크 특성

DC 시스템에서 아크는 외부 회로 조건에 의해 아크 전류가 0이 되지 않는 한 지속됩니다. 이 백서에서는 DC 회로 차단기에서 직렬 차단 아크의 특성을 조사하여 아크 동작을 명확히 설명합니다.

DC 회로 차단기의 직렬 아크 모델링, 2018

암페어 정격은 DC 차단기 트립 성능에 어떤 영향을 미칩니까?

암페어 정격은 차단기가 트립되는 시기와 정상 및 고장 전류를 처리하는 방법을 결정합니다. 크기가 작은 차단기는 정상 부하에서 트립되고, 크기가 큰 차단기는 고장을 충분히 빨리 제거하지 못할 수 있습니다. 적절한 사이징은 연속 전류, 예상 서지 및 안전 마진을 고려합니다.

트립 암페어와 관련하여 DC와 AC 회로 차단기의 주요 차이점은 무엇인가요?

가장 큰 차이점은 아크 소멸입니다: AC는 주기적인 제로 크로싱을 통해 중단을 완화하는 이점이 있습니다. DC는 엔지니어링된 아크 제어, 대부분의 경우 더 높은 차단 용량, 파형 반전에 의존하지 않고 지속적인 전류에 정격화된 구성 요소가 필요합니다.

이러한 제약 조건은 전압 및 전류 사양에 영향을 미치고 성능 저하 없이 연속 아크를 관리해야 하는 설계 복잡성을 증가시킵니다.

DC와 AC 회로 차단기의 트립 곡선은 어떻게 다른가요?

트립 곡선은 전류 대 트립 시간을 나타내며, DC 곡선은 DC는 주기적인 전류 반전에 의존할 수 없으므로 능동적 차단이 필요하다는 것을 반영합니다. 따라서 DC 트립 특성은 종종 비슷한 고장 전류에 대해 더 빠르고 제어된 중단을 필요로 합니다.

이러한 트립 곡선의 개발은 다양한 고장 조건에 대한 차단기의 반응을 정확하게 예측하는 데 매우 중요합니다.

DC 회로 차단기 시간-전류 트립 곡선

시간-전류 트립 곡선은 다양한 고장 전류에서 트립 시간을 결정하기 위해 DC 회로 차단기용으로 개발된 곡선입니다. 이 백서에서는 DC 회로 차단기의 기술 개발 현황을 조사합니다.

DC 회로 차단기: 기술 개발 현황 조사, S Zheng, 2021

설계자는 신속한 오류 제거와 성가신 트립을 유발하는 과도한 감도를 피하는 것 사이에서 균형을 유지해야 하며, 정확한 트립 곡선은 이러한 균형을 달성하는 데 도움이 됩니다.

DC 차단기에 올바른 암페어 정격을 선택하는 것이 더 중요한 이유는 무엇입니까?

DC에는 아크 소멸에 도움이 되는 제로 크로싱이 없으므로 정확한 암페어 선택이 필수적입니다. 정확한 정격은 조기 트립을 방지하는 동시에 과열이나 화재를 방지하기 위해 결함이 안전하게 제거되도록 보장합니다.

DC 회로 차단기에 적합한 암페어 정격은 어떻게 선택하나요?

선택하려면 시스템 전압, 연속 전류 수요 및 예상되는 오류에 필요한 차단 용량을 평가해야 합니다. 작동 조건, 과도 동작 및 다운스트림 보호 조정을 고려하세요.

시스템 전압 : 차단기의 성능에 영향을 미치는 시스템의 전압 레벨을 파악하세요.
연속 전류 정격 : 차단기가 정상 작동 조건을 처리할 수 있도록 회로의 연속 전류 요구 사항을 결정합니다.
차단 용량 : 잠재적인 고장 전류를 안전하게 차단하는 데 필요한 차단 용량을 평가합니다.

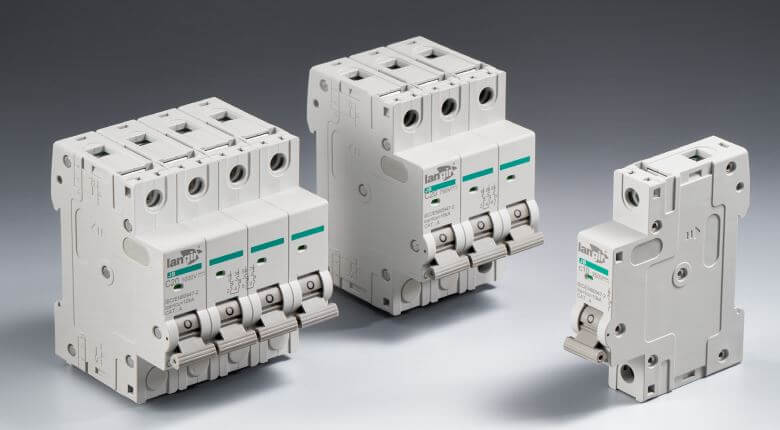

Langir Technologies는 암페어 정격, 트립 임계값 및 차단 용량이 애플리케이션 요구 사항에 부합하도록 맞춤화하여 보호 정확도와 신뢰성을 향상시킵니다.

암페어 등급	애플리케이션	시사점
10A	소형 DC 모터	저전력 애플리케이션에 적합하며 성가신 트립을 방지합니다.
20A	태양광 인버터	재생 에너지 시스템에 필수적인 중간 수준의 부하를 처리합니다.
30A	전기 자동차	안전과 성능에 중요한 고전류 수요 지원

이 표는 일반적인 암페어 등급을 대표적인 용도에 매핑하고 보호 및 성능에 있어 애플리케이션에 맞는 등급이 중요한 이유를 강조합니다.
