타의 추종을 불허하는 내구성과 아주 미세한 터치에도 즉각적으로 반응하는 제어 솔루션을 상상해 보십시오. 이것이 바로 정전용량식 스위치 센서의 핵심입니다. 정전용량식 스위치 기술에 대한 이 포괄적인 가이드에서는 정전용량의 기본 물리 원리, 복잡한 전기장 상호작용, 필수 센서 구성 요소 및 다양한 감지 모드를 심층적으로 살펴봅니다. 또한, 이러한 밀폐형 비기계식 스위치가 까다로운 산업 환경에서 기존 버튼보다 어떻게 일관되게 뛰어난 성능을 발휘하는지 보여드리며, 중요한 제어 패널 및 정밀한 액체 감지 시스템에서의 적용 사례를 상세히 설명합니다. 아울러, Langir Electric이 정밀성과 신뢰성을 바탕으로 대량 주문이나 맞춤형 주문 요구 사항을 충족시킬 준비가 되어 있음을 확인해 보십시오.

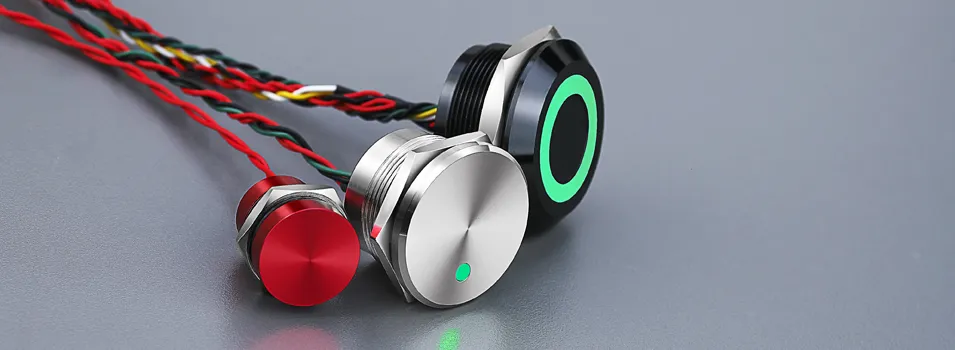

정전용량식 스위치 센서의 핵심 원리 이해
정전용량식 스위치 센서는 전도성 표면 간의 미세한 정전용량 변화를 지속적으로 모니터링하여 터치나 근접을 정밀하게 감지합니다. 이 첨단 메커니즘은 즉각적이고 비접촉 방식의 작동을 가능하게 하며, 가장 까다로운 산업 환경에서도 견고하고 신뢰할 수 있는 성능을 보장함으로써, 신뢰할 수 있는 산업용 푸시버튼 기술과 정교한 인간-기계 인터페이스의 토대를 마련합니다.
Langir에서 맞춤형 정전식 스위치에 대한 견적을 받아보세요
정전용량의 정의: 첨단 센싱 기술에서의 역할
정전용량은 기본적으로 두 개의 전도성 판이 인가된 전압 하에서 전하를 저장할 수 있는 능력을 나타냅니다. 정전용량식 센서 내부에서는 정밀하게 배열된 평행 전극들이 소형 커패시터를 형성합니다. 손가락이나 전도성 물체가 접근하면 이 커패시터 내에 저장된 전하가 미세하게 변화합니다. 이러한 미세한 전하 변화를 감지함으로써 센서는 기계적 마모 없이도 스위치 출력을 안정적으로 작동시킬 수 있으며, 이를 통해 탁월한 수명과 일관된 성능을 보장합니다.
전기장: 정밀한 정전용량식 감지 기술 구현
정전용량식 스위치 내부의 발진 회로는 전극에 정밀하게 교류 전압을 인가하여, 주변 매질을 관통하는 정밀하게 진동하는 정전기장을 생성합니다. 전도성 물체가 이 전기장에 진입하거나 전기장을 교란하면, 해당 부위의 정전용량이 뚜렷하게 증가합니다. 센서는 이 전계의 진폭과 위상을 지속적으로 실시간으로 측정함으로써 터치나 근접 이벤트를 즉시 인식하고, 흔들림 없는 정확도로 필요한 제어 신호를 신속하게 전송합니다.
정전용량식 센서에서 유전체의 결정적인 역할
유전체 층—유리나 고품질 플라스틱과 같은 비전도성 절연 재료—는 전극을 분리하고 전기장의 분포를 정밀하게 형성하는 데 필수적입니다. 이 재료의 고유 유전율(유전 상수)은 기준 정전용량과 전체 감지 감도 모두에 직접적인 영향을 미칩니다. 적절한 유전체 재료를 세심하게 선정하는 것은 광범위한 온도 및 습도 범위에서 안정적이고 신뢰할 수 있는 작동을 보장하는 데 가장 중요하며, 이는 산업용 수준의 내구성과 일관된 성능을 달성하는 데 있어 핵심적인 요소입니다.
정전용량식 스위치: 작동 원리
정전용량식 스위치는 전도성 물체가 접근함에 따라 발생하는 미세한 정전용량 변화를 정밀하게 감지하여 작동합니다. 이 첨단 기술은 비접촉식 감지 방식을 가능하게 하여, 스위치의 내구성과 장기적인 신뢰성을 크게 향상시킵니다. 또한, 이러한 스위치의 감도는 다양한 산업 환경에서 성능을 최적화할 수 있도록 세밀하게 조정할 수 있습니다 [7, 11, 14].
Niceone-키패드, 정전용량식 스위치 센서: 작동 원리 및 산업적 응용 (2024)
이 권위 있는 자료는 정전용량식 스위치의 기본 작동 원리를 명확히 설명함으로써, 본 기사에서 제시된 센서 기능에 대한 포괄적인 설명을 직접적으로 뒷받침합니다.

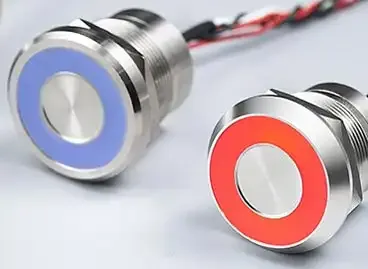

고성능 정전용량식 스위치 센서의 주요 구성 요소
고성능 정전용량식 스위치 센서는 정밀 전극, 안정적인 유전체, 견고한 발진 회로 및 지능형 제어기를 정교하게 통합합니다. 이러한 시너지 효과로 정전용량 변화를 정확하게 감지하여 깨끗하고 신뢰할 수 있는 디지털 또는 아날로그 출력을 제공합니다. 이러한 핵심 구성 요소들이 종합적으로 작용하여 미세한 전기장 변화를 확실하고 단호한 스위치 동작으로 변환하며, 이는 첨단 자동화 시스템에 필수적입니다.
Langir에서 맞춤형 정전식 스위치에 대한 견적을 받아보세요
정전용량식 스위치 센서의 전극 기능
전극은 커패시터의 전도성 판 역할을 하며, 일반적으로 밀봉된 표면 아래에 정밀하게 패턴화된 금속 트레이스나 견고한 평면 패드 형태로 구현됩니다. 전극은 진동하는 전기장을 생성하고 수신하는 역할을 모두 담당합니다. 물체가 이러한 전기장 선을 교란하거나 변화시킬 때, 전극은 그로 인한 정전용량 변화를 정확하게 감지하여 신뢰할 수 있는 터치 감지의 기초를 형성합니다.
오실레이터 회로와 지능형 제어기의 목적
발진기는 전극에 고주파 신호를 정밀하게 주입하여 일정한 전기장을 꼼꼼하게 유지합니다. 동시에 지능형 컨트롤러는 커패시턴스 변화에 직접적으로 기인하는 신호의 진폭 또는 위상 변이를 지속적으로 측정합니다. 그런 다음 이 데이터를 정밀하게 처리하여 정확성을 보장하기 위해 고급 필터링 및 히스테리시스 기법을 적용한 후, 스위치 출력을 확실하게 전환합니다. 이러한 정교한 프로세스는 까다로운 산업 환경에서도 탁월한 정밀도와 강력한 노이즈 내성을 보장합니다.
정전용량식 센서를 이용한 터치 및 근접 이벤트 감지
감지 과정은 세 가지 핵심 단계로 진행됩니다. 첫째, 안정적인 기준 정전용량을 설정하는 단계, 둘째, 전도성 물체가 전기장에 진입할 때 발생하는 교란을 정확하게 감지하는 단계, 그리고 마지막으로 감지된 교란을 정밀한 제어 동작으로 변환하는 단계입니다.
센서 기준 상태: 안정성 확보
센서는 대기 상태에서 지능형 컨트롤러를 통해 안정적인 기준 정전용량 값을 정밀하게 기록합니다. 이 값은 전극의 형상, 고유한 유전 특성 및 주된 환경 요인에 의해 정확하게 결정됩니다. 이러한 정확한 기준값을 설정하는 것은 이후 변화가 발생했을 때 신뢰할 수 있는 비교를 가능하게 하여 일관된 성능을 보장하는 데 매우 중요합니다.
전도성 물체: 정전용량에 미치는 영향
손가락이나 금속 부품이 센서에 접근하면, 센서의 전기장에 사실상 추가적인 병렬 정전용량이 도입되어 전체 전하 저장 용량이 증가합니다. 이러한 근접 간섭은 전기장 선을 정밀하게 변화시키며, 전극은 저장된 전하의 측정 가능한 증가를 즉시 감지하여 신속한 검출을 가능하게 합니다.
신뢰할 수 있는 출력을 위한 정전용량 변화의 측정 및 처리
컨트롤러의 정교한 측정 회로는 발진기 신호의 실시간 진폭 또는 주파수를 설정된 기준값과 엄격하게 비교합니다. 이러한 변화가 프로그래밍 가능한 임계값을 정확히 초과하면, 컨트롤러는 입력 신호를 지능적으로 반동 제거 및 필터링한 후, 즉시 스위치 출력을 전환합니다. 이 세심한 프로세스는 신뢰할 수 있는 고속 성능을 보장하여 불과 몇 초 만에 정확한 결과를 제공합니다.
다양한 정전용량식 감지 기술과 그 응용 분야 탐구
정전용량식 감지 기술은 자기 정전용량, 상호 정전용량, 표면 정전용량, 투영 정전용량, 근접 감지, 변위 감지 등 여러 가지 고유한 모드를 포함합니다. 각 모드는 첨단 터치 패널부터 정밀한 액체 수위 모니터링 시스템에 이르기까지, 특정 산업용 응용 분야를 충족하도록 세심하게 설계되었습니다.
다음에서는 일반적인 정전용량식 감지 방식과 그 대표적인 산업용 적용 사례를 종합적으로 비교해 보겠습니다.
각기 다른 작동 모드는 감도, 분해능, 환경 내성 측면에서 고유한 장점을 제공하여, 엔지니어들이 특정 산업 요구 사항에 맞는 최적의 스위치 설계를 선택하는 데 필수적인 지침을 제공합니다.
자기 정전용량 대 상호 정전용량: 주요 차이점
자기 정전용량은 단일 전극과 접지 간의 변화를 정밀하게 추적하여, 뛰어난 감도를 바탕으로 간편한 싱글 터치 감지 기능을 제공합니다. 반면, 상호 정전용량은 쌍을 이룬 전극 간의 복잡한 상호 결합을 측정함으로써, 복잡한 산업용 사용자 인터페이스에서 고급 멀티 터치 기능과 정교한 제스처 인식을 가능하게 합니다.
표면 정전용량 센서와 투사형 정전용량 센서 이해하기
표면 정전용량 방식은 절연층으로 정교하게 덮인 단일 전극을 이용해 직접 터치를 감지하므로, 비용 효율적인 스위치 솔루션에 이상적입니다. 반면, 투영 정전용량 방식은 두껍고 견고한 기판 아래에 정교한 전극 배열을 내장함으로써, 높은 감도와 첨단 멀티터치 감지 기능을 유지하면서도 밀폐형이며 파손 방지 기능이 뛰어난 패널을 제작할 수 있게 해줍니다.
정전용량식 스위치에 근접 및 변위 감지 기술 적용
근접 감지 기술은 대형 전극을 전략적으로 활용하여 근거리의 전도성 물체를 정밀하게 감지하므로, 중요한 금속 부품의 유무 확인 및 견고한 안전 게이트 응용 분야에 이상적입니다. 변위 감지 기술은 대상물이 이동함에 따라 발생하는 주변 자기장의 변화를 세밀하게 분석하여, 매우 정확한 비접촉식 위치 피드백을 제공하거나 산업용 탱크 내의 유체 수위를 정밀하게 제어할 수 있게 합니다.

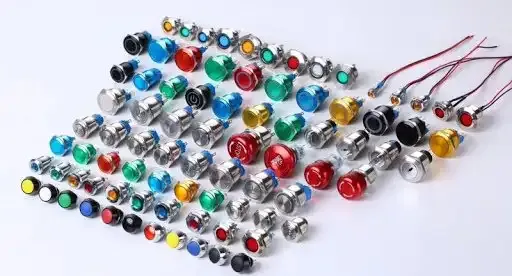

정전용량식 스위치 센서: 산업 분야에서의 우위를 위한 최적의 선택
정전용량식 스위치는 움직이는 부품을 완전히 제거함으로써 타의 추종을 불허하는 내구성과 뛰어난 밀폐성을 제공하며, 유지보수 필요성을 대폭 줄여줍니다. 이 혁신적인 설계는 가장 혹독한 공장 환경에서도 매우 긴 수명과 안정적인 성능을 보장합니다.
- 솔리드 스테이트 설계를 통한 타의 추종을 불허하는 내구성 기존의 클릭 방식 대신 정밀한 터치 방식이 적용됨에 따라 기계적 마모가 완전히 제거되어, 고장 없이 수백만 회의 작동 주기를 견딜 수 있으며 중단 없는 대량 생산을 보장합니다.
- 가혹한 환경을 위한 뛰어난 밀봉 성능 IP65~IP68 등급의 구조로 설계된 이 스위치들은 먼지, 습기, 부식성 화학 물질 및 고의적인 파손 시도에 대해 뛰어난 내성을 발휘하며, 매우 견고한 전면 패널 뒤쪽에 위치한 민감한 내부 회로를 효과적으로 보호합니다.
- 유지보수 비용을 대폭 절감하고 가동 시간을 향상시켰습니다 스프링과 기계식 접점이 전혀 사용되지 않음으로써, 고부하 대량 생산 공정에서 고장 발생률을 획기적으로 낮추고, 수리 비용을 대폭 절감하며, 가동 시간을 크게 향상시킵니다.
- 고급 미적 및 기능적 통합 평평하고 매끄러운 스위치 표면은 현대적인 제어 패널에 자연스럽게 어우러지며, 위생 기준을 본질적으로 향상시키고, 정교한 백라이트 옵션을 구현할 수 있게 하며, 궁극적으로 전체 조작 인터페이스를 현대화하여 사용자 경험을 향상시킵니다.
Langir에서 맞춤형 정전식 스위치에 대한 견적을 받아보세요
정전용량식 스위치의 주요 장점
정전용량식 스위치는 기존의 기계식 스위치에 비해 수많은 매력적인 장점을 가지고 있는데, 특히 움직이는 부품이 전혀 없어 내구성이 향상되었기 때문에 사용 빈도가 높은 산업 환경에 매우 적합합니다. 또한, 세련되고 현대적인 외관을 갖추고 있으며 청소가 본질적으로 용이하여, 엄격한 위생 기준이 최우선으로 요구되는 산업 분야에서 특히 중요한 이점을 제공합니다 [1, 2, 5].
스크린트 테크놀로지, 정전용량식 스위치 사용의 장점 (2025)
이 권위 있는 자료는 정전용량식 센서가 다양한 까다로운 산업 환경에서 어떻게 효과적으로 활용되고 있는지에 대한 설득력 있는 사례를 제시함으로써, 본 기사에서 다룬 산업적 응용 분야에 대한 포괄적인 논의를 강력하게 뒷받침하고 있습니다.
이러한 탁월한 이점들은 기존의 기계식 푸시 버튼 방식과 비교할 때, 수명 주기 비용의 대폭적인 절감, 훨씬 더 안전한 운영 환경, 그리고 매우 정교한 사용자 경험으로 직접 이어집니다.
정전용량식 스위치 센서: 필수적인 산업용 응용 분야
정전용량식 스위치는 현대 공장 자동화 분야에서 빠르게 필수적인 요소로 자리 잡았으며, 다양한 까다로운 산업 환경에서 일관되게 정밀한 제어와 뛰어난 감지 성능을 제공하고 있습니다.
산업용 제어 패널 및 HMI에서 정전용량식 스위치의 핵심적인 역할
중요 조작실 내에서, 정전식 푸시 버튼은 필수적인 시작/정지 명령, 정밀한 레시피 선택 및 중요한 비상 정지 기능을 위해 기존의 기계식 키를 빠르게 대체하고 있습니다. 이 버튼들은 빠르고 매우 정확한 반응을 일관되게 제공하며, 레이아웃을 완전히 사용자 정의할 수 있게 해줍니다. 또한, 본질적으로 밀폐된 표면 덕분에 오염을 효과적으로 방지하여 패널 세척 및 유지보수 절차를 크게 간소화합니다.
정전용량식 센서: 첨단 액체 수위 및 물질 감지
탱크나 슈트 외부에 전극을 전략적으로 장착함으로써, 정전용량식 센서는 직접적인 접촉 없이도 유체 수위, 입자상 물질 또는 분말을 정밀하게 감지합니다. 이 센서는 비침습적인 전기장을 통해 높이 또는 존재 여부를 정확하게 측정함으로써, 위생 관리가 엄격한 환경이나 폭발 위험이 있는 환경에서 작업을 안전하게 보호합니다.
정전용량식 센싱의 산업적 응용
정전용량식 센서는 정밀한 비접촉 측정을 위해 다양한 산업 현장에서 광범위하게 사용되고 있으며, 여기에는 첨단 위치 감지 및 중요 액체 수위 감지가 포함됩니다. 이 센서들은 가혹한 환경에서도 안정적으로 작동한다는 입증된 성능과, 다른 감지 기술에 비해 뛰어난 비용 효율성으로 인해 높이 평가받고 있습니다 [3, 6, 8].
비트렉, 산업용 정전용량 가이드 (2025)
이 권위 있는 인용문은 정전용량식 센서가 다양한 까다로운 산업 현장에서 어떻게 효과적으로 활용되고 있는지에 대한 설득력 있는 사례를 제시함으로써, 본 논문이 산업 분야에서의 응용에 대해 포괄적으로 다룬 내용을 탄탄하게 뒷받침하고 있다.
가혹한 환경 및 방폭 환경에서의 정전용량식 스위치 성능
특수 정전용량식 스위치는 엄격한 방폭 인클로저 및 본질안전 회로 요구 사항을 충족하도록 세심하게 설계되어, 인화성 분진이나 가스가 존재하는 구역에서도 안정적인 터치 제어가 가능합니다. 이 스위치의 본질적으로 밀폐된 설계와 첨단 전자적 절연 기술은 작업자의 안전을 최우선으로 철저히 보장하며, 위험한 산업 환경에서 관련 규정을 완벽하게 준수하도록 합니다.
Langir Electric: 맞춤형 및 대량 생산용 정전용량식 스위치 센서 솔루션을 제공하는 파트너
Langir Electric의 포괄적인 맞춤형 설계 및 견고한 대량 공급 서비스는, 가장 까다로운 대규모 산업 프로젝트에서도 OEM 업체들이 정밀하게 맞춤화된 정전용량식 스위치 솔루션, 매우 경쟁력 있는 가격, 그리고 일관되게 신뢰할 수 있는 납품 혜택을 누릴 수 있도록 특별히 설계되었습니다.
Langir에서 맞춤형 정전식 스위치에 대한 견적을 받아보세요
정전용량식 스위치 센서를 위한 종합 맞춤형 설계 서비스
Langir는 세심한 전극 패터닝, 최적의 유전체 선정, 프리미엄급 전면 패널 마감, 맞춤형 표기, 그리고 매끄럽게 통합된 백라이트를 아우르는 타의 추종을 불허하는 포괄적인 설계 지원을 제공합니다. 이러한 종단 간 서비스를 통해 모든 스위치가 고객의 운영, 미적, 환경적 요구 사항을 정확히 충족하도록 세심하게 관리함으로써 완벽한 통합을 보장합니다.
대량 공급: 산업용 OEM 및 대규모 프로젝트를 위한 혜택 극대화
정전식 스위치를 대량으로 조달하면 단가를 대폭 절감하고, 조달 프로세스를 간소화하며, 생산 라인의 중단 없는 가동을 위한 일관되고 안정적인 재고를 확보할 수 있습니다. 랑기르의 방대한 생산 능력과 탄탄한 공급망 파트너십은 가장 까다로운 생산 일정에서도 정확하고 정시적인 납품을 보장합니다.
맞춤형 및 대량 주문에 대한 랑기르의 품질 및 신뢰성 보장
모든 생산 로트는 엄격한 인라인 테스트, 포괄적인 열 사이클링, 꼼꼼한 밀봉 검증 및 정밀한 전기적 성능 검사를 거칩니다. 당사의 엄격한 품질 기준은 ISO 인증 기준을 일관되게 충족하며, 이를 통해 전 세계 유수의 산업 제조업체들이 요구하는 탁월한 내구성과 변함없는 일관성을 각 정전용량식 스위치가 확실히 보장합니다.
정전용량식 스위치 센서 작동에 관한 자주 묻는 질문
많은 엔지니어들이 이러한 첨단 센서의 정확한 감지 원리, 상대적인 장점, 그리고 최적의 감도 조정 방법에 대해 자주 문의합니다. 이러한 핵심 사항을 명확히 이해하면, 비접촉식 스위치가 현대 공장 자동화 분야에서 선두를 달리고 있는 이유를 알 수 있습니다.
정전용량식 스위치 센서: 정밀한 물체 및 터치 감지
정전용량식 스위치는 전도성 물체가 접근할 때 정전기장 내의 미세한 변화를 정밀하게 감지하며, 이로 인해 전극 사이에 저장된 전하량이 증가합니다. 이러한 정전용량의 순간적인 상승을 정확하게 측정하여 신뢰할 수 있고 활용 가능한 디지털 신호로 변환합니다.
산업 환경에서 정전식 스위치 센서의 주요 장점
이 제품은 움직이는 부품이 전혀 없어 탁월한 내구성을 자랑하며, 가장 혹독한 환경에서도 뛰어난 밀봉 성능을 제공하고, 긴 수명을 보장할 뿐만 아니라 설계 통합에 있어 매우 높은 유연성을 제공합니다. 이러한 장점들이 종합적으로 작용하여 기존 기계식 버튼에 비해 유지보수 필요성을 줄이고 운영 안전성을 크게 향상시킵니다.
정전용량식 스위치와 기계식 스위치의 비교 분석
기존의 기계식 스위치는 물리적 접촉과 마모되기 쉬운 가동 부품에 의존하는 반면, 정전용량식 센서는 첨단 솔리드 스테이트 회로를 통해 전기적으로 터치를 정밀하게 감지합니다. 이러한 근본적인 차이 덕분에 작동 수명이 현저히 길어지고, 밀봉 성능이 크게 향상되며, 본질적으로 소음이 없는 작동이 가능해지는데, 이는 현대 산업 응용 분야에서 매우 중요한 요소입니다.
정전용량식 스위치 센서의 정밀 감도 조정
감도 조정은 임계값과 디바운스 타이밍을 변경하는 정교한 펌웨어 또는 정밀한 하드웨어 설정을 통해 세심하게 수행됩니다. 엔지니어들은 전극 크기, 유전체 두께 및 지능형 컨트롤러 매개변수를 전문적으로 조정함으로써, 다양한 패널 소재와 까다로운 환경 조건에서도 최적의 반응성과 일관된 성능을 확보할 수 있습니다.
움직이는 부품이 전혀 없으며 정밀한 기준치에 맞춰 세심하게 보정된 정전용량식 스위치는, 중요한 산업용 제어 분야에서 신뢰성을 근본적으로 재정의하고 성능을 한 차원 높여줍니다. 귀사에 맞는 맞춤형 솔루션에 대해 상담하거나 경쟁력 있는 대량 구매 가격을 문의하시려면 다음을 방문해 주시기 바랍니다. Langir Electric에 문의하세요 – 신뢰할 수 있는 산업용 스위치 제조업체 그리고 당사의 전문 지식이 귀사의 다음 자동화 프로젝트를 어떻게 효과적으로 뒷받침할 수 있는지 확인해 보세요.
정전용량식 스위치 센서는 미세한 정전용량 변화를 정밀하게 감지하여, 기존 기계식 버튼보다 수명이 훨씬 긴, 타의 추종을 불허하는 비접촉식 및 무정비 작동을 제공합니다. 기본적인 전기장 원리부터 특화된 감지 모드, 견고한 밀폐형 산업용 애플리케이션에 이르기까지, 이러한 첨단 스위치는 시스템 성능과 전반적인 디자인 미학을 지속적으로 향상시킵니다. Langir Electric의 전문적인 맞춤형 엔지니어링과 효율적인 대량 생산 역량을 통해, 고객은 내구성이 뛰어나고 세련되며 고성능인 정전용량식 스위치를 핵심 제어 시스템에 자신 있게 통합할 수 있습니다.
