산업 현장에서 종종 다음과 같은 의문이 제기됩니다. “단순한 터치만으로 복잡한 기계식 구동 방식을 대체할 수 있을까?” 정전용량식 터치 스위치는 정전용량 원리를 활용하여 마모가 없는 작동, 뛰어난 위생성, 그리고 까다로운 산업 환경에서도 견고한 통합을 제공합니다. 이 종합 가이드에서는 다음 내용을 살펴보겠습니다:
- 정전용량 및 전기장 감지의 핵심 원리
- 정전용량식 푸시 버튼 내부의 상세한 감지 메커니즘
- 자기 정전용량, 상호 정전용량 및 근접 감지의 비교 분석
- 산업용 제품으로서 타의 추종을 불허하는 내구성과 손쉬운 세척, 인체공학적 장점
- Langir의 광범위한 범용 및 맞춤형 정전용량식 스위치 솔루션
- 노이즈 내성, 정밀한 보정 및 지속적인 성능을 위한 고급 전략
- 자동화 분야에서 이러한 스위치의 광범위한 채택을 주도하는 주요 시장 동향

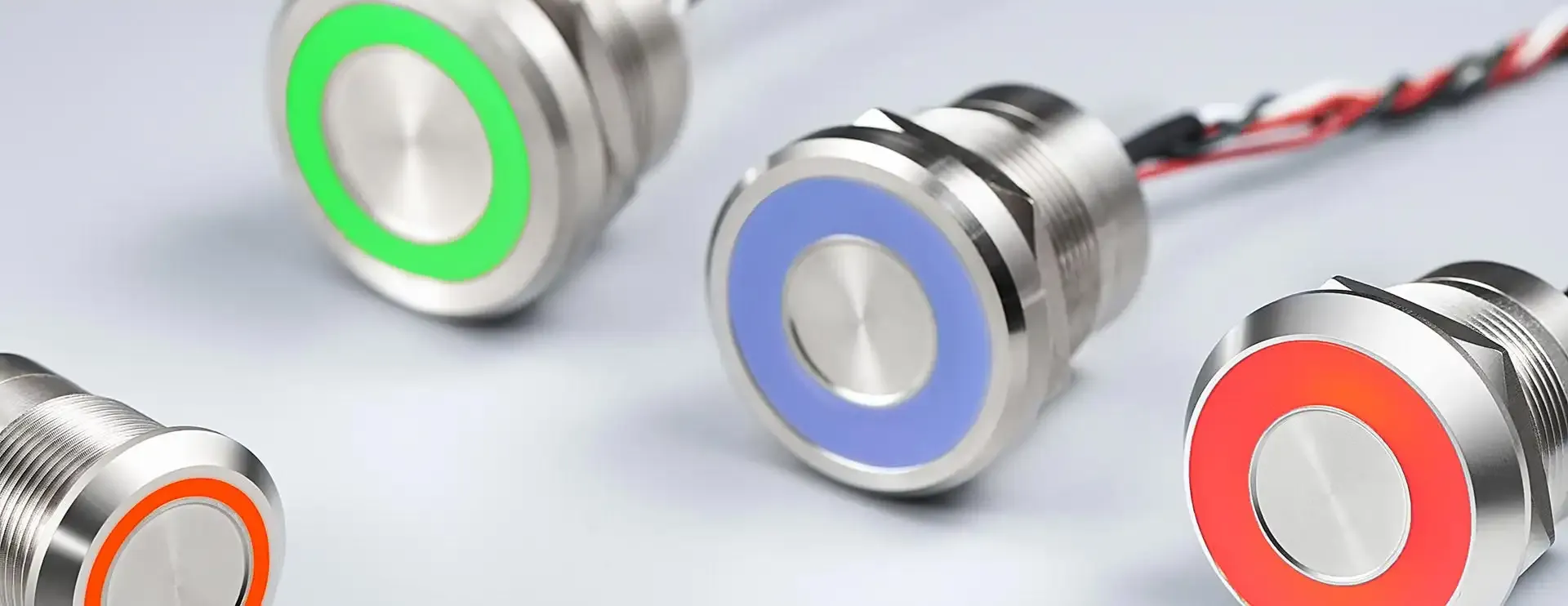

정전용량 설명: 터치 감지의 기초
두 개의 전도성 요소 사이에 전하를 저장하는 고유한 능력인 정전용량은 터치 감지를 가능하게 하는 핵심 원리입니다. 이는 인간의 상호작용을 전기장 내의 정량화 가능한 변화로 변환합니다. 전기적으로 볼 때, 정전용량은 유전체 물질로 분리된 두 개의 전도성 판이 전압을 가했을 때 어떻게 반대 극성의 전하를 축적하는지를 정의합니다. 손가락이 센서 패드에 접근하면, 사실상 두 번째 판 역할을 하여 전하 분포를 변화시키고, 감지 회로를 작동시켜 터치 이벤트를 감지합니다. 이러한 센서가 미세한 전계 변화를 어떻게 정밀한 스위치 동작으로 변환하는지 이해하기 위해서는 이 기본 개념을 파악하는 것이 매우 중요합니다.
Langir에서 맞춤형 정전식 스위치에 대한 견적을 받아보세요
정전용량: 터치 감지의 핵심
전하를 저장하는 능력으로 정의되는 정전용량은 정전식 터치 기술에 없어서는 안 될 요소입니다. 이 원리는 손가락이 센서와 상호작용할 때 발생하는 전기장의 변화를 정량화함으로써 터치 감지를 가능하게 합니다. 인체는 전도성 물질로서 작용하여 정전용량을 변화시키고, 이를 통해 센서를 작동시킵니다.
Jones, A., “정전식 터치 기술: 원리 및 응용” (2022)
이 기초 연구는 정전용량이 터치 감지의 기반이 되는 방식에 대한 중요한 통찰을 제공하며, 본 가이드에서 다루는 개념들의 핵심 토대를 형성합니다.
전기 시스템에서 정전용량의 정의
전기 시스템에서 정전용량은 볼트당 저장된 전하량을 수치화한 것으로, 공식 C = Q/V로 표현됩니다. 여기서 Q는 전하를, V는 전압을 나타냅니다. 이 고유한 특성은 사람이 접촉하여 감지가 시작되기 전까지 센서 전극의 전기장이 가질 수 있는 에너지 용량을 결정합니다.
전기장과 정전용량의 상호작용
전하를 띤 모든 전극은 주변의 유전체 매질로 확장되는 전기장을 생성합니다. 이 전기장의 강도는 반대 전하가 축적되는 용이성을 결정함으로써 정전용량에 직접적인 영향을 미칩니다. 손가락이 가까이 다가옴에 따라 발생하는 이러한 전기장 선의 이동은 정전용량 값을 변화시켜, 이를 통해 터치 이벤트를 감지합니다.
인체가 정전용량에 미치는 영향
인체는 전도성 물질로서 센서의 전기장과 직접 상호작용합니다. 손가락이 전극에 가까워지면 전체 정전용량이 효과적으로 증가합니다. 이러한 인체와 전극 간의 결합으로 인해 추가적인 병렬 정전용량 경로가 생성되며, 제어 장치는 이를 정밀하게 측정합니다.
터치 스위치 기능에서 정전용량의 필수적인 역할
정전용량은 비기계적 구동의 핵심 기술로, 움직이는 부품 없이도 스위치를 작동시킬 수 있게 해줍니다. 이러한 솔리드 스테이트 방식은 접점 마모를 완전히 제거하여, 까다로운 산업 환경에서도 일관되고 오래 지속되는 성능을 보장합니다. 이러한 이해를 바탕으로 이제 정전용량식 터치 스위치의 정밀한 감지 구조를 자세히 살펴보겠습니다.

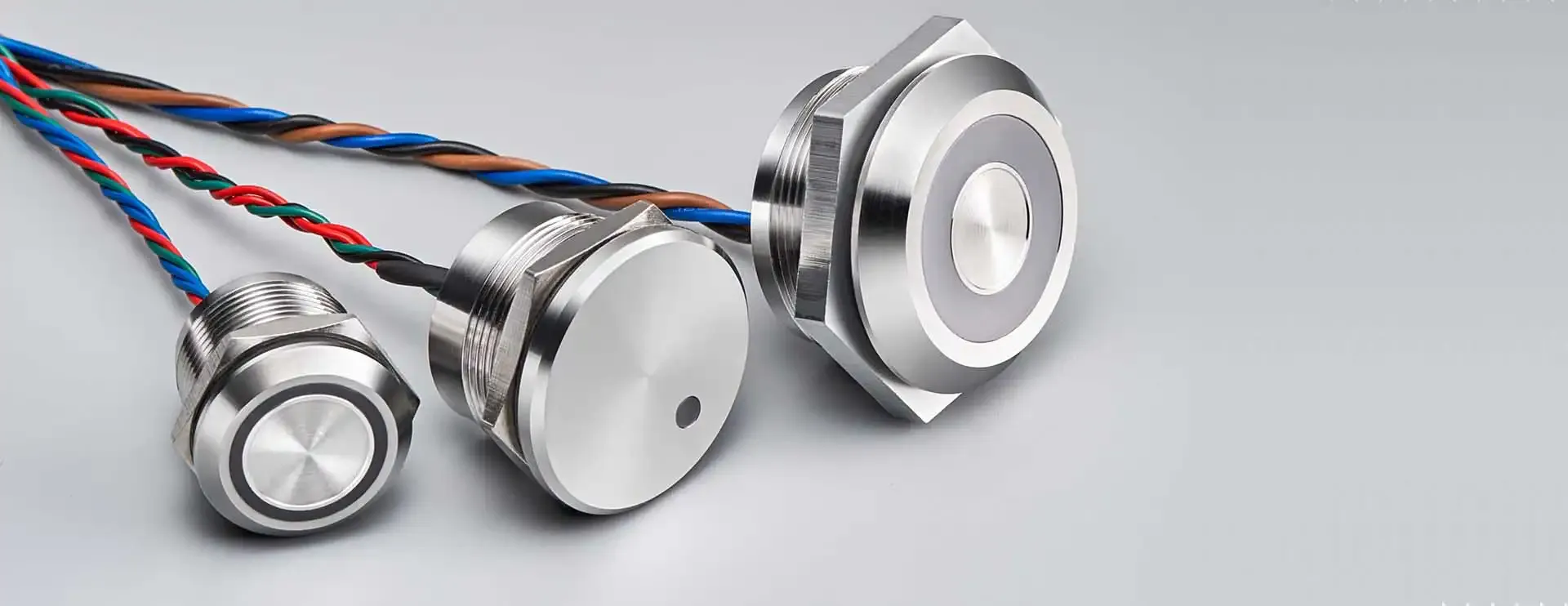

정전식 터치 스위치: 감지 원리
정전용량식 터치 스위치는 센서 전극의 정전용량 변화를 정밀하게 모니터링하여 터치를 감지합니다. 이러한 신호는 전용 마이크로컨트롤러에 의해 처리된 후, 디지털 출력을 통해 정밀한 스위치 동작으로 변환됩니다. 전극의 물리적 배열부터 펌웨어에 정의된 임계값에 이르기까지 모든 요소는 정확하고 신뢰할 수 있는 감지에 있어 매우 중요합니다.
Langir에서 맞춤형 정전식 스위치에 대한 견적을 받아보세요
정전식 터치 스위치의 주요 구성 요소
표준 정전식 터치 스위치는 다음 세 가지 필수 요소를 통합하고 있습니다:
- 센서 전극 – 정밀하게 설계된 전도성 패드로, 커패시터의 한 극판 역할을 합니다.
- 센서 IC 또는 마이크로컨트롤러 – 정전용량 변화를 정확하게 측정하고 정교한 신호 처리 알고리즘을 적용하는 업무를 담당합니다.
- 출력 단 – 감지된 터치 이벤트를 안정적인 릴레이 접점 폐쇄 또는 논리 신호로 변환하여 하류 제어 시스템과의 원활한 연동을 보장합니다.
이러한 핵심 구성 요소들은 서로 조화를 이루어 손가락에 의해 유발된 정전용량 변화를 신뢰할 수 있는 디지털 신호로 변환하며, 이에 따라 우리는 전극이 이러한 변화를 어떻게 정밀하게 감지하는지 살펴보게 된다.
센서 전극: 정전용량 변화 감지
센서 전극은 교번 구동 신호를 생성하고, 이에 따라 발생하는 전류 소비량을 정밀하게 측정합니다. 정전용량이 증가하면 공진 주파수가 변하거나 충전 시간이 길어집니다. 감지 IC는 이러한 편차를 정량화하여 유효한 터치가 발생했는지 여부를 판단합니다.
터치 신호 처리에서 마이크로컨트롤러의 역할
마이크로컨트롤러는 필터링, 베이스라인 추적, 임계값 비교 등 핵심 기능을 수행합니다. 적응형 알고리즘을 통해 전기적 노이즈를 효과적으로 억제하고, 온도나 습도와 같은 환경적 요인을 보정하며, 의도적인 터치와 주변의 간섭을 정확하게 구분합니다.
터치 신호를 스위치 동작으로 변환하기
정전용량 변화가 사전 설정된 임계값을 초과함을 확인하면, 컨트롤러는 내부 플래그를 활성화하고, 이에 따라 MOSFET 또는 릴레이 드라이버가 전환됩니다. 이러한 디지털 전환은 기계식 푸시 버튼의 기능을 정확히 재현하지만, 물리적 마모나 성능 저하가 전혀 발생하지 않습니다.
정전식 터치 감지: 단계별 절차
- 센서 전극 양단에 여기 전압이 정밀하게 생성됩니다.
- 전극의 충전/방전 시간 또는 주파수 변동이 정확하게 측정됩니다.
- 원시 데이터는 고주파 간섭을 제거하기 위해 필터링 과정을 거칩니다.
- 환경적 드리프트를 보정하기 위해 기준 정전용량이 지속적으로 갱신됩니다.
- 측정된 값은 정해진 촉각 역치와 엄격하게 비교됩니다.
- 지속적이고 의도적인 터치인지 확인하기 위해 데바운스 로직이 적용됩니다.
- 출력 드라이버가 트리거되어 스위치 상태가 전환됩니다.
- 감지 주기가 재설정되어 다음 터치 입력을 준비합니다.
각 단계는 확실한 감지를 보장하고 오작동을 최소화하므로, 자연스럽게 정전용량식 스위치에 적용되는 다양한 감지 방식을 탐구하게 됩니다.

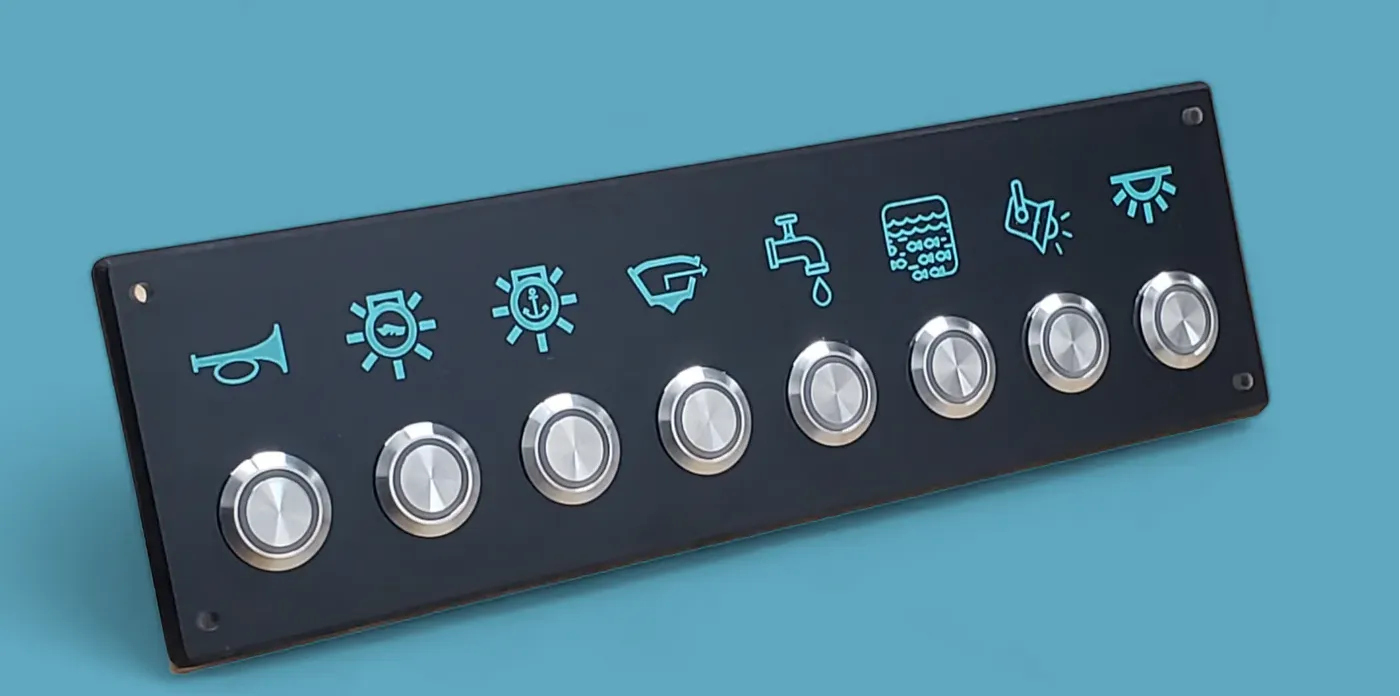

정전용량식 터치 감지: 스위치 분야의 주요 방법론 탐구
정전용량식 터치 기술은 자기 정전용량, 상호 정전용량, 근접 감지 등 서로 다른 감지 모드를 포함하며, 각 모드는 고유한 감지 특성을 지닙니다. 적절한 방식을 선택하는 것은 감도, 멀티터치 기능, 그리고 전반적인 환경 내성에 직접적인 영향을 미칩니다.
Langir에서 맞춤형 정전식 스위치에 대한 견적을 받아보세요
다음은 널리 사용되는 정전용량식 감지 방식에 대한 비교 개요입니다.
각 감지 모드는 특정 산업용 제어 응용 분야에 가장 적합합니다. 이제 각 방식의 작동 원리에 대해 자세히 살펴보겠습니다.
자기 정전용량: 원리와 작동 원리
자기 정전용량 감지 방식은 센서 전극을 커패시터의 한 전극으로, 시스템 접지를 다른 전극으로 간주하여 작동합니다. 손가락이 접근하면 유효 정전용량이 크게 증가하여, 별도의 두 번째 전극 없이도 컨트롤러가 유효한 터치 신호를 감지할 수 있습니다.
상호 정전용량: 구분 및 응용
상호 정전용량 방식은 교차하는 구동 전극과 감지 전극으로 구성된 정교한 격자 구조를 활용합니다. 각 교차점은 개별 커패시터를 형성하며, 손가락이 이 겹치는 부분을 건드릴 때 그 정전용량 값이 변합니다. 이 첨단 방식은 정밀한 멀티터치 감지와 정확한 위치 추적을 가능하게 하여, 복잡한 인터페이스에 적합합니다.
근접 감지: 비접촉식 작동을 위한 정전용량 방식 활용
근접 감지 기능은 기본 감지 범위를 확장하여, 수 센티미터 떨어진 거리에서도 손가락을 감지할 수 있게 해줍니다. 이 모드는 더 넓은 전극 면적과 매우 민감한 감지 임계값을 활용하여 비접촉식 작동을 가능하게 하며, 특히 위생이 매우 중요한 산업 환경에서 유용합니다.
산업용 터치 스위치를 위한 최적의 정전용량식 감지 기술
자체 정전용량은 본질적으로 단순한 구조와 입증된 신뢰성, 의도하지 않은 멀티터치 판독에 대한 뛰어난 내성을 갖추고 있어 밀폐형 산업용 푸시 버튼에 매우 적합합니다. 견고한 설계로 인해 열악한 작동 환경에도 원활하게 적용될 뿐만 아니라, 비용과 시스템의 복잡성을 효과적으로 최소화합니다.
적절한 감지 방식을 전략적으로 선정함으로써 산업 디자이너들은 타의 추종을 불허하는 신뢰성과 성능을 실현할 수 있습니다. 이는 자연스럽게 가장 까다로운 산업 현장에서 정전용량식 스위치가 지닌 뚜렷한 장점을 탐구하게 만듭니다.

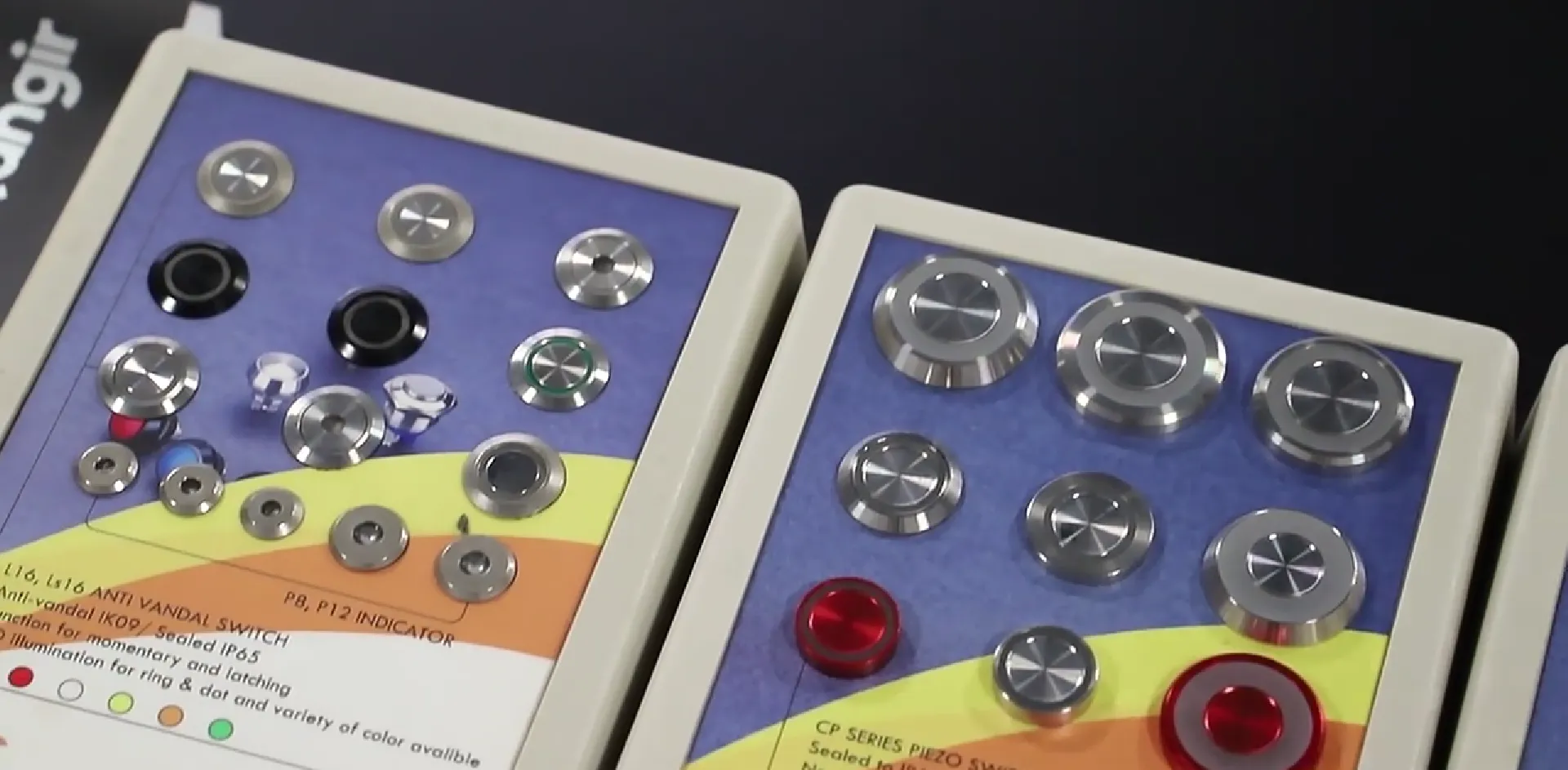

정전식 터치 스위치: 산업 현장의 탁월함을 위해 설계됨
정전용량식 스위치는 탁월한 내구성, 우수한 위생성, 인체공학적 설계, 그리고 뛰어난 환경 적응성을 겸비하여 산업 제조 분야에 상당한 이점을 제공합니다. 솔리드 스테이트 작동 원리 덕분에 기계적 마모가 발생하지 않으며, 이로 인해 오염 물질과 가혹한 환경 요인에 효과적으로 견딜 수 있는 완전 밀폐형 하우징을 구현할 수 있습니다.
Langir에서 맞춤형 정전식 스위치에 대한 견적을 받아보세요
정전용량식 스위치: 산업용 요구 사항에 맞춰 설계됨
정전식 터치 스위치는 내구성과 위생성, 인체공학적 디자인이 특징으로, 산업용 애플리케이션에 최적화되어 있습니다. 솔리드 스테이트 방식의 작동 원리로 인해 기계적 마모가 발생하지 않으며, 밀폐형 하우징은 오염 물질로부터 강력한 보호 기능을 제공합니다. 이러한 특성 덕분에 가장 혹독한 산업 환경에서도 안정적으로 작동하며, 엄격한 산업 표준을 지속적으로 충족시킵니다.
Smith, B., “산업용 터치스크린 기술의 발전” (2023)
이 권위 있는 연구는 산업 환경에서 정전용량식 스위치가 지닌 상당한 장점을 입증함으로써, 본 가이드의 핵심 전제를 뒷받침하고 있습니다.
정전용량식 스위치의 타의 추종을 불허하는 내구성과 내마모성
정전용량식 스위치는 움직이는 부품이 전혀 없도록 설계되어 있어, 본질적으로 마모와 기계적 피로에 강합니다. 이 스위치의 솔리드 스테이트 전극은 수백만 회에 달하는 작동 횟수에도 일관되고 안정적인 작동을 보장하며, 가혹한 환경의 고주기 산업용 애플리케이션에서 긴 수명을 보장합니다.
정전용량식 스위치로 향상된 위생과 간편한 청소
완전히 밀폐된 정전용량식 버튼은 먼지, 액체 및 미생물 오염 물질의 유입을 효과적으로 차단합니다. 이 버튼의 비다공성 표면은 기능성에 전혀 영향을 주지 않으면서도 강력한 화학 약품이나 증기를 사용하여 철저히 소독할 수 있으므로, 클린룸 및 철저한 세척이 필요한 환경에 이상적입니다.
산업용 인터페이스의 미적 및 인체공학적 이점
세련된 외관, 사용자 지정 가능한 백라이트, 매끄럽고 이음새 없는 표면을 특징으로 하는 이 스위치들은 사용자 경험을 획기적으로 향상시키고 장비 통합 과정을 간소화합니다. 정전식 스위치는 현대적이고 간결한 패널 디자인을 유지하면서도 직관적인 터치 작동이 가능하게 해줍니다.
까다로운 산업 환경에서도 뛰어난 성능
높은 IP 및 NEMA 등급을 자랑하는 이 스위치들은 극한의 온도, 부식성이 강한 화학 물질에의 노출, 그리고 상당한 기계적 충격에도 견딜 수 있도록 제작되었습니다. 부식에 강한 소재를 사용하여 지속적인 진동과 까다로운 실외 환경에서도 안정적인 작동을 보장합니다.
산업용 적합성을 입증하는 인증 및 표준
Langir의 정전식 푸시 버튼은 우수한 밀폐 성능을 보장하는 IP67/NEMA 4X 등급, 안전 규정을 준수하는 UL 및 CE 지침, 유해 물질 사용 제한에 관한 RoHS 규정 준수 등 엄격한 업계 표준을 일관되게 충족합니다. 이러한 인증은 규제가 매우 엄격한 제조 환경에 이 제품이 적합함을 명백히 입증합니다.
마모에 대한 내성과 오염 물질을 차단하는 고유한 능력은 정전용량식 스위치가 공장 현장 적용에 왜 더 우수한지 명확히 보여주며, 이를 계기로 우리는 랑기르(Langir)의 전문 제품 라인업을 살펴보게 되었습니다.

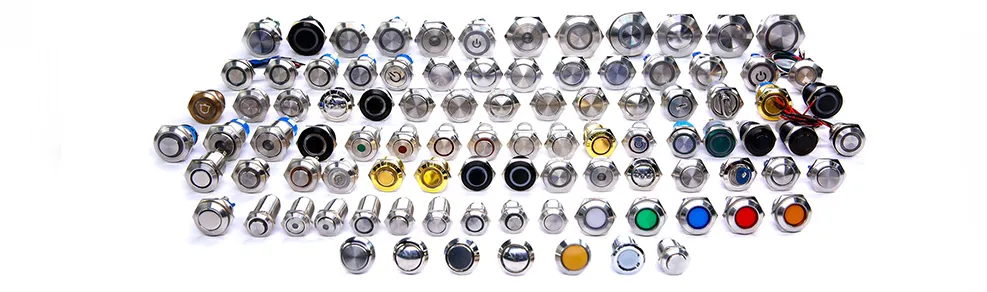

Langir의 첨단 정전용량식 푸시 버튼 스위치 솔루션
Langir는 대규모 배포와 맞춤형 통합 모두에 최적화되어 설계된 산업용 정전식 스위치 제조를 전문으로 합니다. 당사는 최고급 소재를 활용하고 맞춤형 설계 서비스를 제공함으로써, 이러한 푸시 버튼이 가장 까다로운 제조 환경에서도 흔들림 없는 성능을 발휘할 수 있도록 보장합니다.
Langir에서 맞춤형 정전식 스위치에 대한 견적을 받아보세요
Langir의 포괄적인 정전식 스위치 제품 포트폴리오
Langir의 광범위한 제품 라인업에는 고성능 스테인리스 스틸 및 폴리카보네이트 정전용량식 버튼이 포함되어 있습니다. 이 스위치들은 IP67/NEMA 4X 등급의 밀폐 성능을 자랑하며, 다양한 LED 백라이트 옵션을 제공하며, 최대 10mm 두께의 패널에 장착할 수 있는 다용도 장착 솔루션을 갖추고 있습니다.
산업 고객을 위한 랑기르의 맞춤형 서비스 역량
Langir는 고객의 고유한 브랜딩 및 운영 사양에 정확히 부합하도록 작동 표면, LED 조명 색상, 각인 세부 사항 및 하우징 마감 처리를 맞춤 제작하는 데 탁월합니다. 또한, 맞춤형 펌웨어 옵션을 통해 고도로 전문화된 용도에 맞춰 감도 및 데바운스 매개변수를 정밀하게 조정할 수 있습니다.
Langir 정전용량식 스위치의 실제 적용 사례
가혹한 조건의 식품 가공 라인에서, Langir의 밀폐형 정전용량식 패널은 흔히 발생하는 기계적 고장을 완전히 제거함으로써 가동 중단 시간을 대폭 줄였습니다. 마찬가지로, 중요한 의료 장비에서도 당사의 스위치는 무균 상태를 유지하며 세균이 없는 작동을 보장했을 뿐만 아니라, 직관적인 사용자 인터페이스를 위해 일관되고 신뢰할 수 있는 촉각 피드백을 제공했습니다.
대량 주문 또는 맞춤형 정전용량식 스위치 솔루션 문의
대량 구매 가격이나 구체적인 디자인 변경에 관한 문의 사항이 있는 산업용 구매 담당자께서는 대량 정전용량식 스위치 견적 요청하기 Langir의 전용 문의 포털을 통해 직접.
제조 요구 사항을 당사의 전문적인 지원과 조화시킴으로써, 모든 프로젝트가 Langir의 풍부한 업계 경험을 바탕으로 혜택을 누릴 수 있도록 보장하며, 노이즈 내성 및 정밀한 교정과 같은 핵심적인 신뢰성 전략으로 자연스럽게 이어지도록 합니다.
신뢰성 확보: 정전용량식 터치 스위치의 노이즈 내성 및 교정
특히 전기적 노이즈가 많은 산업 환경에서 검출 정확도를 유지하기 위해서는 효과적인 노이즈 내성과 정밀한 보정이 무엇보다 중요합니다. 자동 베이스라인 추적 기능과 견고한 하드웨어 차폐 기능이 시너지 효과를 발휘하여 장기간에 걸쳐 일관되고 높은 수준의 성능을 유지합니다.
정전용량식 감지에서의 잡음 원인과 저감 전략
모터, 용접기, 전력선과 같은 산업용 장비에서 발생하는 전자기 간섭(EMI)은 잡신호를 유발할 수 있습니다. 이러한 원치 않는 노이즈는 차폐 전극, 첨단 신호 평균화 필터 및 차동 측정 모드를 적용함으로써 효과적으로 억제됩니다.
정밀한 정전식 터치 감지를 위한 정밀 보정
정전용량식 스위치는 전원이 켜지면 최적의 기준 정전용량을 설정하기 위해 자동 보정 절차를 실행합니다. 그 후, 적응형 알고리즘이 감지 임계값을 지속적으로 미세 조정하여 온도, 습도 또는 표면 오염 물질의 축적과 같은 환경적 변수를 동적으로 보정합니다.
센서 성능을 지속적으로 유지하기 위한 모범 사례
일관된 터치 감도와 장기적인 신뢰성을 보장하기 위해서는 액추에이터 표면을 정기적으로 청소하고, 향상된 알고리즘이 적용된 펌웨어로 업데이트하며, 패널을 개조한 후에는 보정 절차를 반드시 확인하는 것이 좋습니다. 이러한 사전 예방 조치는 최적의 작동을 위해 매우 중요합니다.
강력한 노이즈 내성과 지능형 자동 보정 기능을 갖춘 정전용량식 스위치는 지속적으로 뛰어난 성능을 발휘하며, 끊임없이 변화하는 시장 요구에 완벽하게 부응합니다.

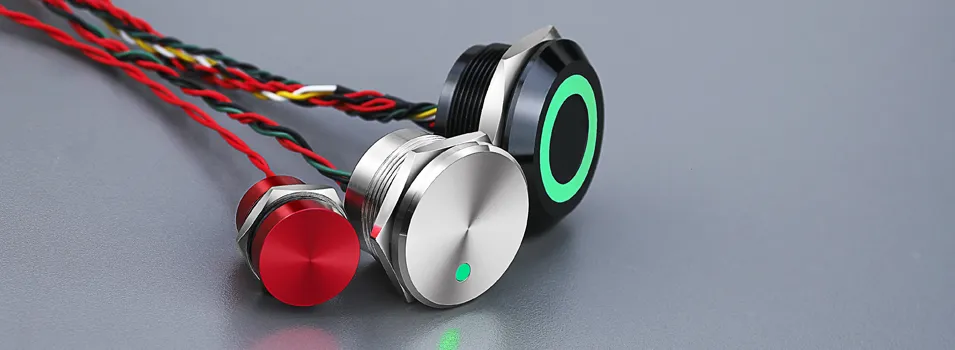

산업용 정전식 터치 스위치의 시장 동향 및 향후 전망
전 세계 산업 자동화 시장에서는 첨단 인간-기계 인터페이스(HMI) 솔루션이 빠르게 보급되고 있습니다. 정전용량식 스위치는 뛰어난 내구성과 위생적 특성, 폭넓은 맞춤화 가능성을 바탕으로 이러한 성장의 선두에 서 있습니다. 업계 분석가들은 이 부문이 2028년까지 7%를 상회하는 연평균 성장률(CAGR)로 확대될 것으로 전망하고 있습니다.
Langir에서 맞춤형 정전식 스위치에 대한 견적을 받아보세요
산업 자동화: 정전용량식 스위치 도입의 촉매제
현대적인 자동화 시스템에서는 밀폐형이며 유지보수가 필요 없는 인터페이스 솔루션에 대한 수요가 점점 더 증가하고 있습니다. 정전식 터치 스위치는 프로그래머블 로직 컨트롤러(PLC), 감독 제어 및 데이터 수집(SCADA) 시스템, 산업용 사물인터넷(IIoT) 네트워크와 원활하게 연동되어 예측 유지보수 및 원격 구성과 같은 고급 기능을 지원합니다.
정전식 터치 기술의 선구적인 혁신
차세대 정전식 스위치는 멀티터치 감지, 정교한 제스처 인식, 통합형 햅틱 피드백과 같은 첨단 기능을 탑재하여, 더욱 풍부하고 직관적인 인간-기계 상호작용을 가능하게 하고 있습니다. 또한, 유연한 전극과 인쇄형 전극의 개발로 인해 곡면 및 표면 형상에 밀착되는 표면을 위한 새로운 디자인 가능성이 열리고 있습니다.
산업용 부품 조달에 미치는 맞춤화의 영향
산업용 조달 팀들은 신속한 재구성이 가능한 모듈식 설계를 점점 더 우선시하고 있습니다. 대량 맞춤화 서비스를 통해 OEM(주문자 상표 부착 생산) 업체들은 단일하고 신뢰할 수 있는 스위치 플랫폼을 표준으로 채택하면서도, 다양한 애플리케이션 요구 사항을 충족하기 위해 외관과 펌웨어를 정밀하게 조정할 수 있습니다.
정전식 터치 스위치의 미래를 이끌어갈 발전 방향
AI 기반 감도 조정, 통합 진단 기능, 무선 연결성 등 향후 기대되는 기술 발전은 정전용량식 스위치를 인더스트리 4.0 아키텍처 내의 지능형 노드로 탈바꿈시킬 전망입니다. 이러한 혁신은 차세대 제조 인터페이스를 근본적으로 재편할 것입니다.
이러한 중대한 시장 변화를 미리 예측함으로써, 현재 신뢰할 수 있을 뿐만 아니라 향후 변화하는 산업 수요에도 대비할 수 있는 정전용량식 솔루션을 자신 있게 선택할 수 있습니다.
정전식 터치 스위치는 정전용량의 기본 원리를 활용하여, 움직이는 부품이 전혀 없으면서도 견고하고 위생적이며 인체공학적으로 우수한 작동 성능을 제공합니다. 솔리드 스테이트 구조와 완전 밀폐형 설계 덕분에 까다로운 산업 제조 환경에 최적의 선택입니다. Langir의 포괄적이고 맞춤형 제품 라인업은 정밀하게 맞춤화된 기능을 갖춘 대량 주문을 지원합니다. 첨단 자동 보정 기술과 내재된 노이즈 내성은 일관되고 신뢰할 수 있는 성능을 보장하며, 제스처 제어 및 IIoT 통합이라는 새로운 트렌드는 미래의 자동화 시스템에 전례 없는 가능성을 열어줍니다.
