Have you ever marveled at the seamless operation of a touch-sensitive screen or contemplated the intricacies behind the functioning of certain medical devices? Perhaps you’ve pondered the technology that allows some speakers to produce sound with remarkable precision. The answer to all these intriguing questions lies in a phenomenon called the piezoelectric effect.
This remarkable property, found in specific materials, allows them to generate electric charge in response to mechanical stress and vice versa. It’s a silent force that ensures the smooth operation of Piezoelectric motors, microphones, and some other actuators in consumer electronics like printers, etc.
Let’s learn about the piezoelectric effect, its causes, types, applications, and more!
압전 효과란 무엇인가요?

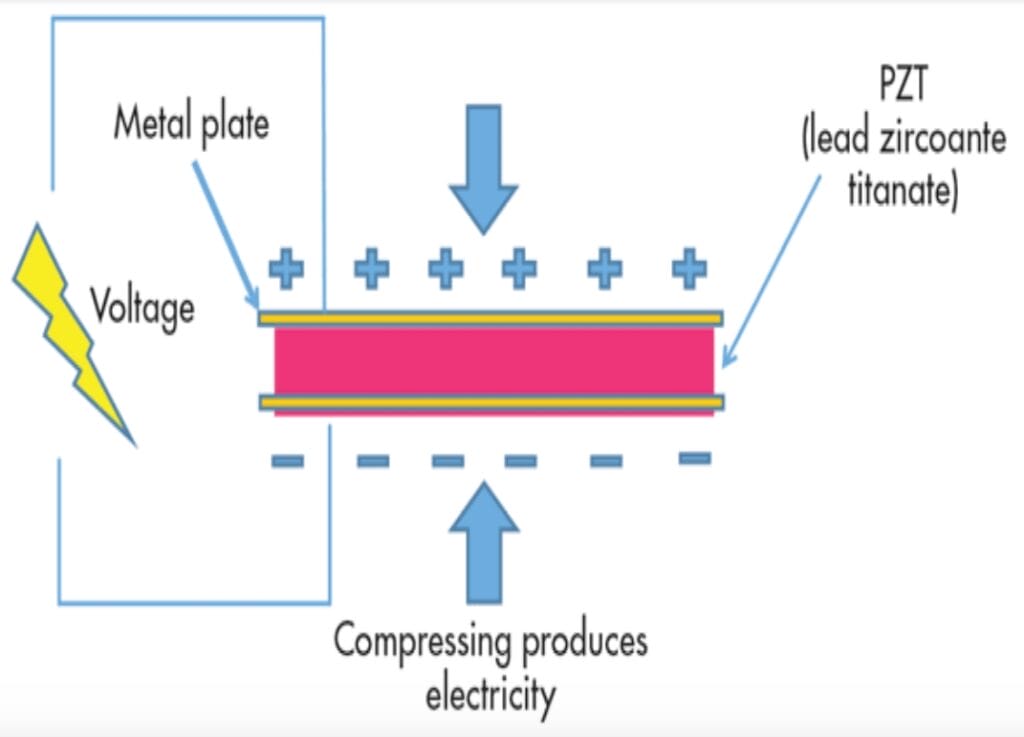

The piezoelectric effect is also known as Piezoelectricity and originates from the Greek word “Piezo,” meaning to push or to put pressure. It’s a phenomenon where the application of mechanical stress to a crystal or piezoelectric material induces the generation of voltage along its sides.
어떤 물체가 압전성을 띠고 있다면, 이는 그 물체에 가해지는 기계적 응력을 전기로 변환할 수 있는 능력을 가지고 있음을 의미합니다. 이러한 독특한 특성 덕분에, 압전 효과는 전력 수확 및 자급자족형 스마트 센싱을 통해 건물에 재생 가능하고 지속 가능한 에너지를 구현할 수 있게 해줍니다.
압전 효과 방정식
압전 현상을 설명하는 기본 방정식은 다음과 같다:
P = d x 스트레스
여기서 d는 재료에 따라 달라지는 압전 계수를 나타냅니다. 석영의 압전 계수는 3 × 10⁻¹²인 반면, 지르코네이트 티타네이트(PZT)의 경우 3 × 10⁻¹⁰입니다.
압전 효과의 역사
In 1880, brothers Pierre Curie and Jacques Curie were working together when they came across a surprising phenomenon. They discovered that applying pressure to quartz – a Piezoelectric material – results in electric charge generation. This shift of mechanical energy into electrical energy is the basis of the piezoelectric effect or direct piezoelectric effect.
However, the discoveries didn’t stop there! Gabriel Lippman, in 1881, via mathematical deduction from fundamental thermodynamic principles, predicted an effect that’s opposite to the direct Piezoelectric Effect. He found out that applying electrical charge to a material causes the production of mechanical strain. This was also further elaborated by the Curie brothers.
가브리엘 리프만과 퀴리 부부가 이룬 이러한 발견들은 유럽 과학계의 관심을 더욱 불러일으켰다. 이 현상은 19세기 마지막 25년 동안 연구 분야로 자리 잡았으며, 이 효과를 최초로 응용한 것이 소나(SONAR)였다. 소나는 제1차 세계대전 당시 프랑스에서 개발되었다.
압전 효과의 종류
The piezoelectric effect comes in two distinct types, each showcasing unique characteristics. Here’s their detail:
직접 압전 효과
직접 압전 효과는 압전 재료에 응력이나 압력을 가했을 때, 전하가 결정 격자 내에서 이동하면서 전하가 생성될 때 발생합니다. 그 결과, 결정 격자 상에 순 양전하와 순 음전하가 분포하게 됩니다. 근본적으로, 직접 압전 효과는 다양한 응용 분야의 토대를 마련하며, 특히 센서와 액추에이터의 설계 및 통합에 중요한 역할을 합니다.
컨버스 압전 효과
Contrarily to the direct piezoelectric effect, the converse piezoelectric effect entails the application of an electric field to a crystal, leading to a transformation in its mechanical form. This phenomenon occurs as the electric field prompts charges within the crystal to shift, thereby causing a modification in the material’s shape.
압전 효과는 다양한 장치의 제조에 실질적으로 활용되고 있습니다. 특히 주목할 만한 것은 전기 신호를 기계적 진동이나 운동으로 변환하는 압전 변환기입니다.
압전 재료란 무엇인가
Piezoelectric Materials exhibit the piezoelectric effect – they generate an electric charge against to applied mechanical stress or deformation. In addition, piezoelectric effect materials also show reversible behavior — when an electric current is applied, it undergoes a slight change in shape, typically up to a maximum of 4%.
볼데마르 포이그트, 그는 『Lehrbuch der Kristallphysik』(『결정 물리학 교과서』)에서 압전 효과가 나타나는 약 20가지 종류의 물질을 언급했다.
So, let’s learn about Piezoelectric materials!
이러한 물질들은 자연계에 존재하며 다음과 같은 고유한 압전 특성을 나타냅니다:
- 토르말린
- 토파즈
- 로셸 소금
- 자당
- 쿼츠
이러한 재료들은 다음과 같은 압전 특성을 갖도록 설계되었습니다:
- 오르토인산 갈륨(GaPO₄)은 석영의 유사체입니다.
- 쿼츠의 유사 광석인 랑가사이트(La₃Ga₅SiO₁₄).
이들은 생물학적 실체에서 발견되며, 일반적인 생물학적 압전 재료의 형태는 다음과 같습니다:
- 나무
- 상아질
- 에나멜
- 힘줄
- 콜라겐
일부 압전 세라믹으로는 다음과 같은 것들이 있습니다:
- 니오븀 리튬 산화물 (LiNbO3)
- 니오븀 칼륨 (KNbO3)
- 지르코네이트 티타네이트 납(PZT)
- 티타네이트 바륨 (BaTiO3)
- 티타네이트 납(PbTiO3)
압력 센서
산업 현장에서는 다양한 공정을 모니터링하고 제어하기 위해 압력 센서가 사용됩니다. 압력 센서는 유체의 압력을 측정하고, 기계의 최적 작동을 보장하며, 산업 공정의 전반적인 효율성 향상에 기여하는 데 있어 매우 중요한 역할을 합니다. 그러나 일반적인 압력 센서를 사용하면 신뢰할 수 없는 결과가 나올 수 있습니다.
That’s why many industries are relying on Piezoelectric pressure sensors. These sensors leverage the piezoelectric effect to convert mechanical pressure into electrical signals, giving accurate results.
엔진 노크 센서
압전 센서는 자동차 및 산업 분야에서 엔진 노크 감지에 중요한 역할을 합니다. 이 센서들은 엔진 내의 진동이나 노크를 감지하며, 이는 불규칙한 연소를 나타낼 수 있습니다.
이러한 기계적 진동을 전기 신호로 변환함으로써, 압전식 노크 센서는 엔진 제어 시스템에 유용한 정보를 제공합니다. 이 정보를 바탕으로 실시간 조정이 가능해져 엔진 성능을 최적화하고 잠재적인 손상을 방지할 수 있습니다.
산업 분야에서의 압전 액추에이터
압전 액추에이터의 일반적인 산업용 응용 분야는 다음과 같습니다:
고속 응답 솔레노이드
속도 제한으로 인해 종종 어려움을 겪는 전자기 솔레노이드와 달리, 압전 액추에이터는 판도를 바꾸는 기술로 부상하고 있습니다. 압전 효과에 의해 구동되는 이 액추에이터들은 놀라운 속도와 정밀도를 자랑합니다. 전기 신호를 신속하게 기계적 운동으로 변환하는 이 능력은 고속 밸브나 디스펜싱 장치와 같은 시스템에서 활용되고 있습니다.
광학 조정
압전 액추에이터는 광학 조정 분야에서 뛰어난 성능을 발휘합니다. 미세하고 정밀한 움직임 덕분에, 이 액추에이터는 타의 추종을 불허하는 정확도로 광학 부품을 미세 조정하는 데 있어 없어서는 안 될 역할을 합니다. 카메라, 레이저 및 다양한 광학 기기들은 압전 액추에이터가 가능하게 하는 나노미터 단위의 조정 기능 덕분에 큰 이점을 얻습니다.
압전 현상을 나타내는 장치의 장점
Let’s discuss the many advantages of Piezoelectric devices:
압전 소자는 설치가 간편하다는 장점을 바탕으로 다양한 응용 분야에서 두각을 나타내고 있습니다. 가벼운 무게와 콤팩트한 크기로 인해 다양한 시스템에 손쉽게 통합할 수 있습니다.
It doesn’t matter if they are used in industrial machinery, medical devices, or consumer electronics; their straightforward installation enhances their versatility. This characteristic facilitates their seamless incorporation into existing technologies. It also allows for innovative and space-efficient design solutions across different industries.
One of the significant advantages of piezoelectric devices is their ability to operate without an external power source. The reason behind this is the materials’ capability to generate electric charge against mechanical stress.
이러한 자체 발전 기능 덕분에, 압전 소자는 지속적인 전원 공급을 확보하기 어려운 응용 분야에서 특히 유용합니다. 대표적인 예로는 특정 센서, 액추에이터 및 에너지 수확 시스템 등이 있습니다.
유연성이 매우 뛰어난 소재를 압전 소자에 접목함으로써 다양한 응용 분야에 새로운 차원의 적응성을 부여합니다. 이러한 소재를 활용하면 비전통적인 형태와 구조에 맞춰 제작할 수 있는 소자를 개발할 수 있어, 그 활용 범위가 더욱 넓어집니다. 소프트 로보틱스, 웨어러블 기기, 헬스케어와 같은 응용 분야는 이러한 적응성 덕분에 상당한 이점을 얻습니다.
압전 소자는 높은 공진 주파수에서 작동할 수 있다는 점에서 두드러진 장점을 보입니다. 높은 공진 주파수 덕분에 이러한 소자는 외부 자극에 대해 빠르고 효율적으로 반응할 수 있습니다. 이는 초음파 센서나 액추에이터와 같이 신속하고 정밀한 반응이 필수적인 응용 분야에서 특히 유용합니다.
압전 소자의 단점
압전 소자의 단점은 다음과 같습니다:
압전 소자는 비교적 적은 양의 전하를 생성합니다. 이러한 한계로 인해 이러한 소자를 전기 인터페이스에 연결할 때는 고임피던스 케이블을 사용해야 합니다.
전송 중 신호 손실을 최소화하기 위해서는 높은 임피던스가 필요합니다. 이는 압전 재료에서 생성된 미약한 전기 신호를 효과적으로 포착하고 활용할 수 있도록 보장합니다.
Environmental factors – temperature, humidity, and external pressures impact the reliability and efficiency of Piezoelectric devices. Fluctuating temperature can alter the material properties of piezoelectric elements, impacting their sensitivity and responsiveness. Changes in 습도 수준 또한 유전 특성에 영향을 미칠 수 있다 재료의 특성으로 인해 성능에 변동성이 발생합니다.

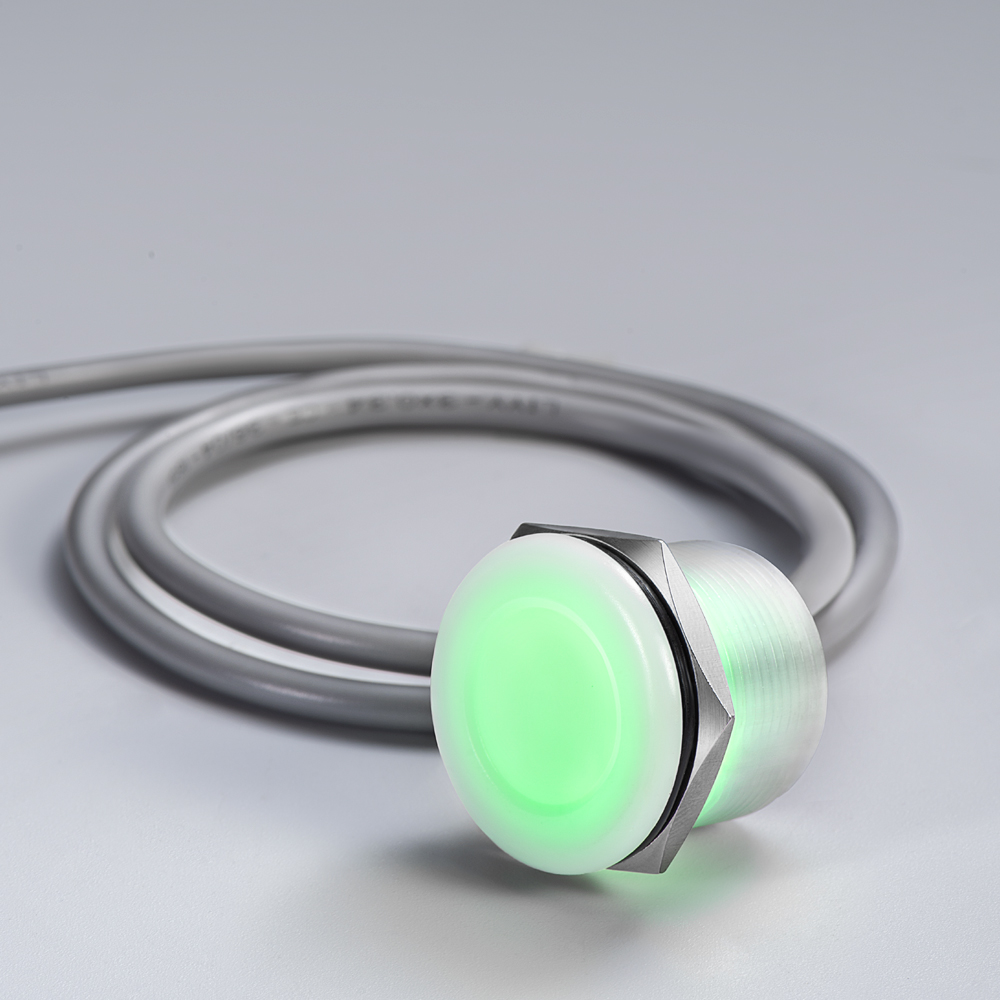

여러분을 위한 최고의 압전 스위치 선택지!
다음은 최고의 것들입니다 피에조 스위치 다양한 산업용 또는 의료용 응용 분야에 시도해 볼 수 있는 옵션들:
자주 묻는 질문
압전 효과는 교류인가, 직류인가?
Piezoelectricity primarily generates an alternating current (AC) when a piezoelectric material experiences mechanical stress or pressure variations. This phenomenon is a result of the crystal lattice’s response to the applied force, causing a displacement of positive and negative charges.
압전 현상이 왜 중요한가요?
압전 효과는 센서, 액추에이터 및 에너지 수확 분야에서 핵심적인 역할을 합니다. 이는 기계적 응력을 전기 신호로 변환할 수 있게 해주므로 다양한 응용 분야에서 필수적입니다. 대표적인 예로는 압력 센서, 가속도계 및 정밀 위치 결정 시스템 등이 있습니다.
압전 효과의 전압은 몇 볼트인가요?
Piezoelectric devices typically generate voltages ranging from a few milli-Volts to tens of Volts. Piezo transducers suitable for hobby purposes commonly produce voltages in the range of 10mV to 100mV. The output voltage depends on factors such as the type of piezoelectric material, applied stress, and the device’s specific design and application.
압전 효과로 휴대폰을 충전할 수 있을까?
Piezoelectricity isn’t very helpful for charging phones due to the small voltage output. However, you can use it when there’s no alternative power source available.
결론
압전 효과는 다양한 산업 분야에서 유용하게 활용되며, 직접 압전 효과와 역 압전 효과라는 두 가지 주요 유형이 있습니다. 압전 효과의 장점을 최대한 활용하려면 고품질 부품에 투자하는 것이 필수적입니다. Langir는 압전 스위치 분야에서 신뢰할 수 있는 선택지로 손꼽히며, 귀사의 기기 효율성과 신뢰성을 높여주는 첨단 기술을 제공합니다. 지금 바로 저희에게 연락하셔서 다양한 용도에 적합한 고품질 스위치를 확보하세요!
