토글 스위치란 무엇인가 | 종류, 작동 원리, 용도
스위치는 회로 내의 전류 흐름을 조절하는 데 도움을 줍니다. 시장에는 다양한 종류의 스위치, 각각 고유한 기능을 수행합니다. 토글 스위치는 다양한 옵션 중에서도 특히 흔하고 다용도로 사용되는 유형으로 두드러집니다. 이 스위치는 회로를 제어하는 간편한 수단을 제공합니다. 따라서 사용자에게 다양한 작업을 수행할 수 있는 신뢰할 수 있고 조작하기 쉬운 솔루션을 제공합니다. 토글 스위치는 조명의 켜고 끄기, 모터, 펌프 및 기계 제어 등에 활용됩니다. 하지만 흔히 제기되는 의문이 하나 있습니다. 토글 스위치란 무엇이며, 어떻게 작동하는 것일까요?
토글 스위치와 그 작동 원리, 종류, 용도 등에 대해 더 자세히 알아보려면 계속 읽어보세요!
토글 스위치는 어떻게 작동하나요?
토글 스위치가 무엇인지에 대한 설명은 여기까지입니다. 이제 토글 스위치의 작동 원리를 살펴보겠습니다!
토글 스위치의 작동 원리는 꽤 간단합니다! 스위치 바깥쪽에는 레버가 있고, 내부에는 두 개의 접점이 있습니다. “꺼짐” 상태에서는 내부 접점이 분리되어 있어 스위치를 통해 전류가 흐르지 않게 됩니다.
그러나 레버를 “on” 위치로 이동시키면 접점이 닫히게 됩니다. 이로 인해 전류가 흐르며 회로가 완성됩니다. 이러한 스위치는 회로를 제어하기 위해 수동적인 물리적 조작이 필요한 경우에 사용됩니다.
토글 스위치의 종류
토글 스위치에는 다양한 종류가 있습니다. 크기와 디자인이 각기 다른 제품들을 찾아보실 수 있습니다. 몇 가지를 살펴보겠습니다!
기능별
토글 스위치가 무엇인지 알게 되었으니, 기능에 따른 종류는 다음과 같습니다:
발광 다이오드(LED) 토글 스위치는 스위치 구조에 LED가 내장되어 있습니다. 레버에 조명이 켜져 있어 스위치의 상태를 명확하게 알 수 있습니다.
이 LED 기능은 스위치 작동에 독특한 개성을 더할 뿐만 아니라, 저조도 환경에서 가시성을 높여줍니다. LED 스위치는 자동차 패널이나 제어 인터페이스와 같이 스위치 상태에 대한 시각적 피드백이 필수적인 용도에 적합합니다.
커버가 있는 토글 스위치는 스위치 내부 구조에 추가적인 보호 기능을 제공합니다. 이 커버는 내구성이 뛰어난 소재로 제작되어 토글 스위치를 외부 환경 요인으로부터 보호합니다. 따라서 먼지, 습기 또는 의도치 않은 간섭을 방지합니다.
이를 통해 토글 스위치의 신뢰성과 수명이 향상됩니다. 커버가 장착된 토글 스위치는 실외 환경, 산업 현장, 섀시, 오프로드 조명 등의 용도에 필수적입니다.
‘연락처 구성’을 기준으로
토글 스위치 역시 극수와 투수에 따라 종류가 나뉩니다. 극수는 스위치가 동시에 제어할 수 있는 독립된 회로의 수를 나타냅니다. 스위치의 투수는 스위치가 취할 수 있는 위치나 상태의 수를 의미합니다.
연결 방식에 따른 토글 스위치의 종류는 다음과 같습니다:

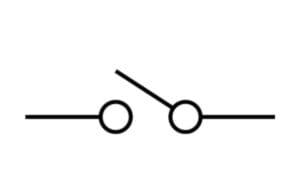

SPST 토글 스위치에는 두 개의 단자가 있습니다. 극(pole)이 하나이므로 하나의 회로를 제어하며, 투(throw)가 하나이므로 켜짐/꺼짐 위치가 하나뿐입니다.

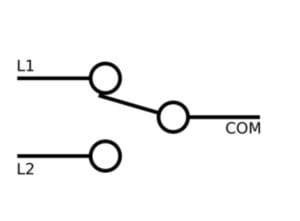

SPDT 토글 스위치에서는 하나의 극이 하나의 회로를 제어합니다. 하지만 이중 투척(double throw) 구조로 되어 있어 스위치를 두 가지 위치 중 하나로 설정할 수 있습니다. 이 스위치는 장치가 두 개의 별도 회로 사이를 번갈아 전환해야 하는 상황에서 가장 적합합니다.

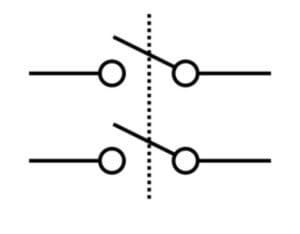

DPST 토글 스위치는 2극으로 구성되어 있습니다. 덕분에 두 개의 독립된 회로를 동시에 제어할 수 있습니다. 하지만 이 스위치는 단일 투(single throw) 방식이므로, 두 회로를 동시에 켜거나 끌 수 있습니다.
DPDT 토글 스위치는 활용도가 더 높습니다. 이 스위치는 2극 2위(DPDT) 구조를 가지고 있습니다. 2극 구조 덕분에 두 회로를 독립적으로 제어할 수 있습니다. 반면, 2위 구조 덕분에 각 회로마다 두 가지 다른 위치 중 하나를 선택할 수 있습니다.
꼭 한번 사용해 볼 만한 최고의 토글 스위치 추천!
토글 스위치가 무엇인지 충분히 알아보셨고, 이제 최고의 조이스틱 스위치를 찾아보고 싶으시다면, 저희가 엄선한 최고의 제품들을 소개해 드립니다.
다음은 그중 하나입니다:

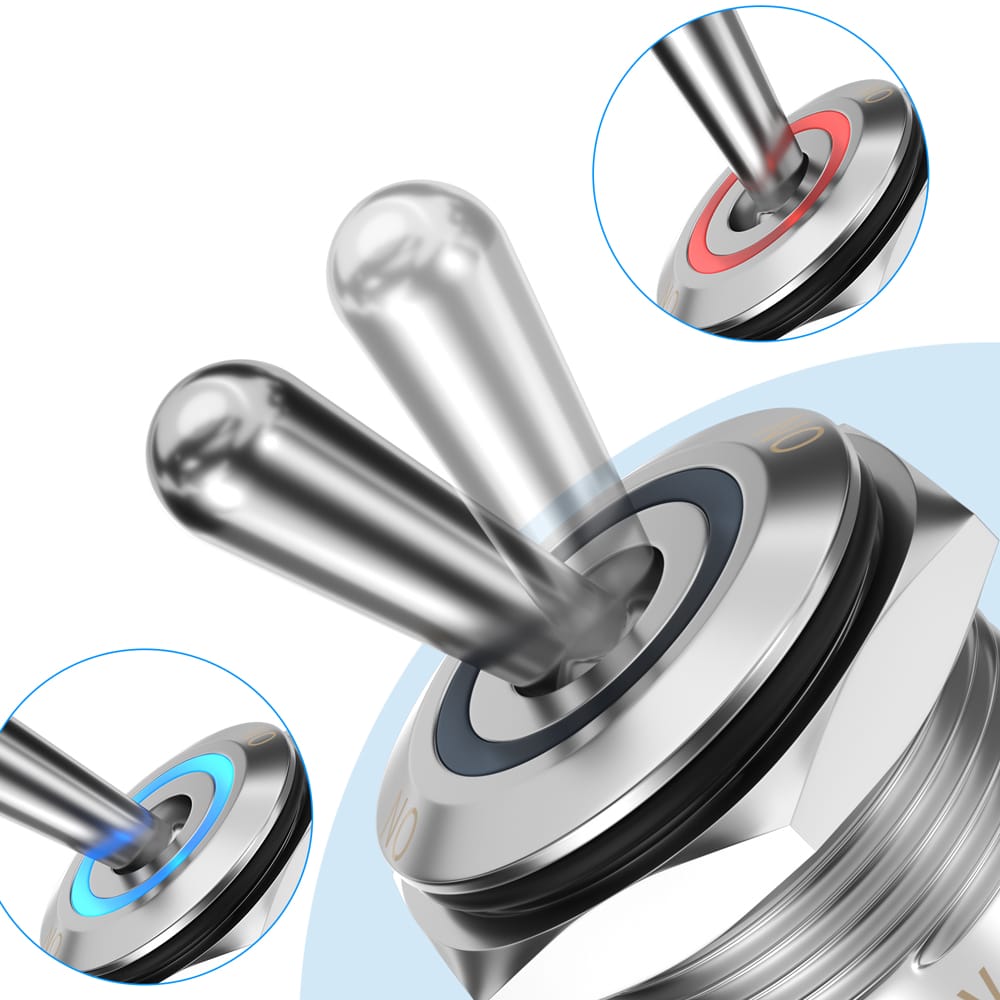

19mm 파손 방지 토글 스위치
그 19mm 파손 방지 토글 스위치 간편하고 안정적인 작동을 보장합니다. 다양한 LED 옵션을 제공하며, 편의성을 높여주는 링 조명 기능을 갖추고 있습니다. 이 스위치는 IP67 등급을 충족하여 외부 환경 요인으로부터 강력한 보호 기능을 제공합니다. 설치 시 유연성을 높이기 위해 옵션으로 제공되는 납땜식 전선 리드(길이 500mm)를 선택할 수 있습니다.
주요 기능
- 전기 정격: 10A 250VAC: 다양한 전기 부하를 효과적으로 처리합니다.
- 뛰어난 절연 저항: 최대 ≥100MΩ: 안전을 위한 신뢰할 수 있는 전기 절연 성능.
- 절연 내력: 2,000VAC: 높은 절연 강도가 요구되는 까다로운 용도에 적합합니다.
- 작동/보관 온도: -20°C ~ 55°C: -20°C에서 55°C 사이의 온도 범위에서 원활하게 작동합니다.

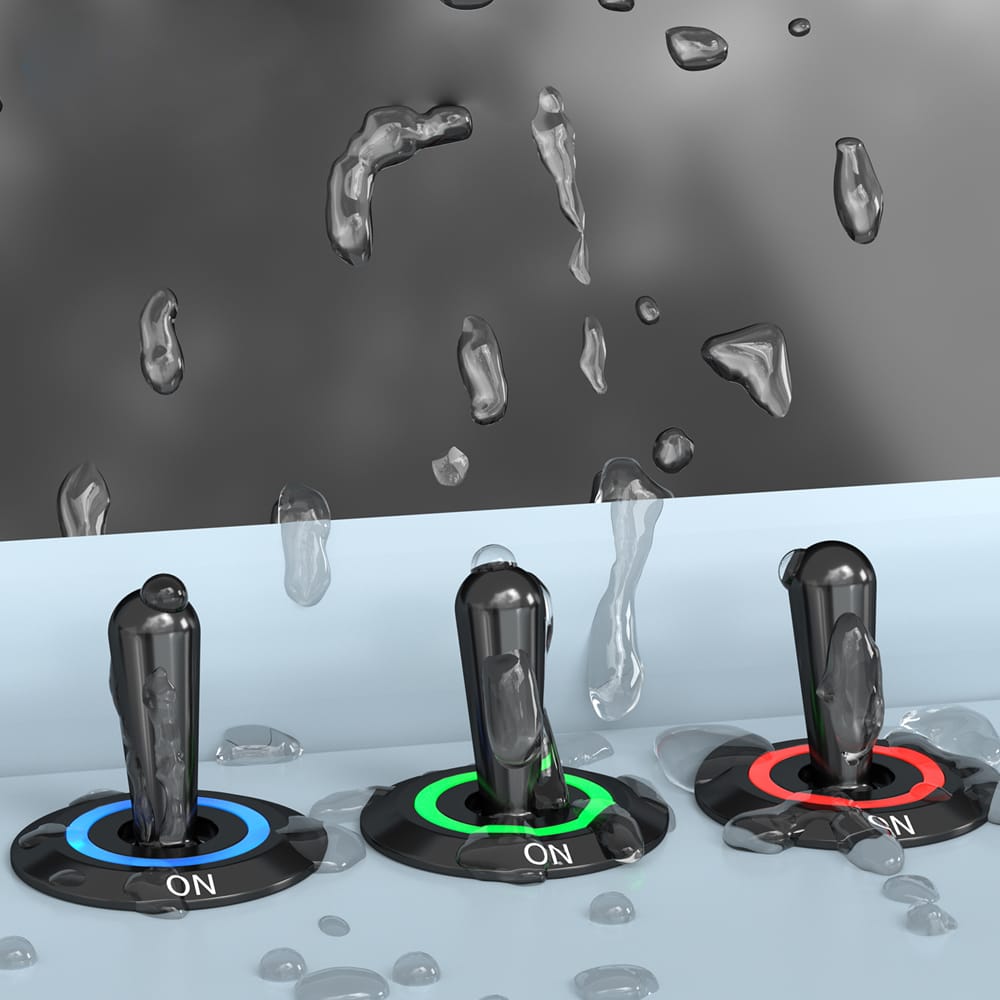

- 방수 등급: IP67: IP67 등급의 방습 기능을 갖추어 습한 환경에서도 뛰어난 내구성을 자랑합니다.
- 작동 힘: 4N: 작동력이 4N인 촉각 피드백.
- 패널 두께: 1–10mm: 1–10mm 두께의 패널에 대응하여 설치 유연성을 제공합니다.
토글 스위치의 장점
토글 스위치가 무엇인지, 그리고 어떤 제품이 가장 좋은지 알아보았으니, 토글 스위치의 장점은 다음과 같습니다:
토글 스위치는 회로 기판과의 호환성 측면에서 뚜렷한 장점을 보입니다. 이 스위치의 설계 덕분에 전자 장치에 매끄럽게 통합될 수 있습니다. 따라서 공간 효율성과 정밀한 제어가 필요한 용도에 이상적입니다.
토글 스위치의 주요 장점은 전기를 효과적으로 제어할 수 있다는 점에 있습니다. 토글 메커니즘은 회로의 전기적 상태를 관리하는 간단하고 신뢰할 수 있는 방법을 제공합니다. 이러한 단순성 덕분에 조이스틱 스위치는 가정용 기기부터 산업용 기계에 이르기까지 다양한 분야에서 사용 편의성이 높아집니다.
토글 스위치는 내구성이 매우 뛰어납니다. 견고한 소재로 제작되었으며, 단순하면서도 튼튼한 구조를 갖추고 있습니다. 따라서 혹독한 기상 조건에서도 빈번한 사용을 문제없이 견딜 수 있습니다. 조이스틱 스위치의 이러한 내구성 덕분에 다양한 산업 및 가정용 분야에서 널리 사용되고 있습니다.
토글 스위치는 다양한 크기로 제공된다는 장점이 있습니다. 소형 및 표준 크기로 모두 출시되어 있어, 다양한 용도의 구체적인 공간 요구 사항을 충족시킬 수 있습니다.
마지막으로, 토글 스위치는 촉각적 피드백을 제공합니다. 따라서 스위치를 전환할 때 사용자에게 물리적 감각을 전달합니다. 이 기능 덕분에 시각적 신호에만 의존하지 않고도 스위치 상태의 변화를 직접 느낄 수 있어, 스위치가 “켜짐” 상태인지 “꺼짐” 상태인지 확인할 수 있습니다. 이는 특히 빠르고 정확한 전환이 필수적인 상황에서 탁월한 사용자 경험을 제공하는 데 기여합니다.
토글 스위치의 단점
토글 스위치가 무엇이며 그 장점은 무엇인지에 대한 설명은 여기까지입니다. 이제 이 스위치의 몇 가지 단점을 살펴보며 더 잘 이해해 볼 시간입니다!
토글 스위치는 단순한 켜기·끄기 기능만 갖추고 있어, 현대의 스위치 기준으로는 상당히 구식입니다. 이러한 단순함은 확실히 신뢰성으로 이어집니다. 하지만 다기능성이나 세밀한 제어가 필요한 상황에서는 이러한 스위치가 유용하지 않을 수 있습니다.
안타깝게도 토글 스위치는 디자인적 다양성이 부족합니다. 고전적인 레버 디자인은 일부 현대적인 공간에는 어울리지 않을 수 있습니다. 또한, 시각적 다양성과 맞춤 설정이 매력적인 외관을 만드는 데 필수적인 경우, 토글 스위치의 단순한 디자인은 오히려 걸림돌이 될 수도 있습니다.
토글 스위치의 용도
지금까지 토글 스위치가 무엇인지, 어떻게 작동하는지 등에 대해 모두 살펴보았습니다. 이제 토글 스위치의 다양한 용도에 대해 자세히 알아볼 차례입니다.
토글 스위치의 용도는 다음과 같습니다:
토글 스위치 구매 가이드
토글 스위치가 무엇이며 그 용도가 무엇인지 파악한 후, 토글 스위치를 구매할 때 참고해야 할 구매 가이드는 다음과 같습니다:
- 토글 스위치의 종류: 우선, 사용 목적에 맞는 토글 스위치의 유형을 고려해야 합니다. 주요 옵션으로는 LED, 단극단위(SPST), 단극이중(SPDT), 쌍극단위(DPST), 쌍극이중(DPDT) 등이 있습니다.
- 기능: 또한 토글 스위치의 작동 방식도 고려해야 합니다. 해당 용도에 순간형(momentary) 토글 스위치가 필요한지, 아니면 유지형(래칭) 토글 스위치가 필요한지 확인하십시오. 전자는 손을 떼면 원래 위치로 돌아갑니다. 반면 래칭 스위치는 수동으로 변경할 때까지 전환된 상태를 유지합니다.
- 정격 전류 및 전압: 또한 토글 스위치가 해당 기기의 전류 및 전압 수준을 감당할 수 있는지 확인하는 것도 매우 중요합니다. 이를 확인하는 가장 좋은 방법은 토글 스위치의 사양과 정격 전압을 확인하는 것입니다. 이렇게 하면 향후 발생할 수 있는 전기적 사고를 예방할 수 있습니다.
- 환경 및 밀봉: 열악한 환경 조건에서 토글 스위치를 사용할 예정이라면 몇 가지 사항을 고려해야 합니다. IP68 또는 IP69K 등급과 같이 적절한 밀폐 성능을 갖춘 스위치를 선택하십시오. 이렇게 하면 먼지, 습기 또는 기타 오염 물질로부터 보호할 수 있습니다.
- 미적 고려 사항: 현대적인 인테리어에 스위치를 사용할 때는 디자인이 중요합니다. 토글 스위치의 다양한 디자인 옵션을 살펴보세요. 컬러 레버, 조명이 달린 스위치 등 다양한 종류가 있습니다. 본인의 취향에 가장 잘 맞는 제품을 선택하세요.
자주 묻는 질문
토글 스위치의 원리는 무엇인가요?
토글 스위치는 일반적으로 “켜짐”과 “꺼짐”이라는 두 위치 사이에서 기계적으로 전환되는 원리로 작동합니다. 레버가 움직이면 내부 접점이 연결되거나 분리되어 회로 내의 전류 흐름을 제어합니다.
4단 토글 스위치의 용도는 무엇인가요?
4방향 토글 스위치는 다른 토글 스위치와 마찬가지로 전류의 흐름을 제어합니다. 하지만 일반 토글 스위치와 달리, 4방향 스위치는 4곳의 서로 다른 위치에서 조명을 제어할 수 있습니다.
AC 토글 스위치와 DC 토글 스위치의 차이점은 무엇인가요?
두 스위치의 주요 차이점은 교류(AC) 및 직류(DC) 전기 시스템과의 호환성에 있습니다. 교류 토글 스위치는 교류 회로에서 전류 방향이 지속적으로 바뀌는 상황을 처리합니다. 반면, 직류 토글 스위치는 직류 회로에서 전류가 한 방향으로만 흐르는 경우에 적합합니다.
AC 토글 스위치를 DC에 사용할 수 있나요?
네, AC 토글 스위치를 DC 용도로 사용할 수 있습니다. 하지만 AC 용도로 필요한 정격보다 더 높은 정격을 가진 스위치를 선택하는 것이 필수적입니다. 이렇게 해야 스위치의 안전한 작동을 보장할 수 있습니다.
