Opis
Mikroprzełącznik hermetyczny IP68/IK10 – szeroki wybór diod LED i materiałów Dostępne podświetlenie w postaci kropki, pierścienia lub symbolu zasilania Do wyboru zaciski szpilkowe lub śrubowe Broszura
Opisy
Funkcje
Kod zamówienia
Uwagi: * Napięcie podstawowe diod LED: 1,8 V przy prądzie 20 mA dla diod LED w kolorach czerwonym, żółtym i pomarańczowym / 2,8 V przy prądzie 20 mA dla diod LED w kolorach niebieskim, zielonym i białym
Dane techniczne
| Typ | L19M-F | L19M-F-R | L19M-F-D | ||||

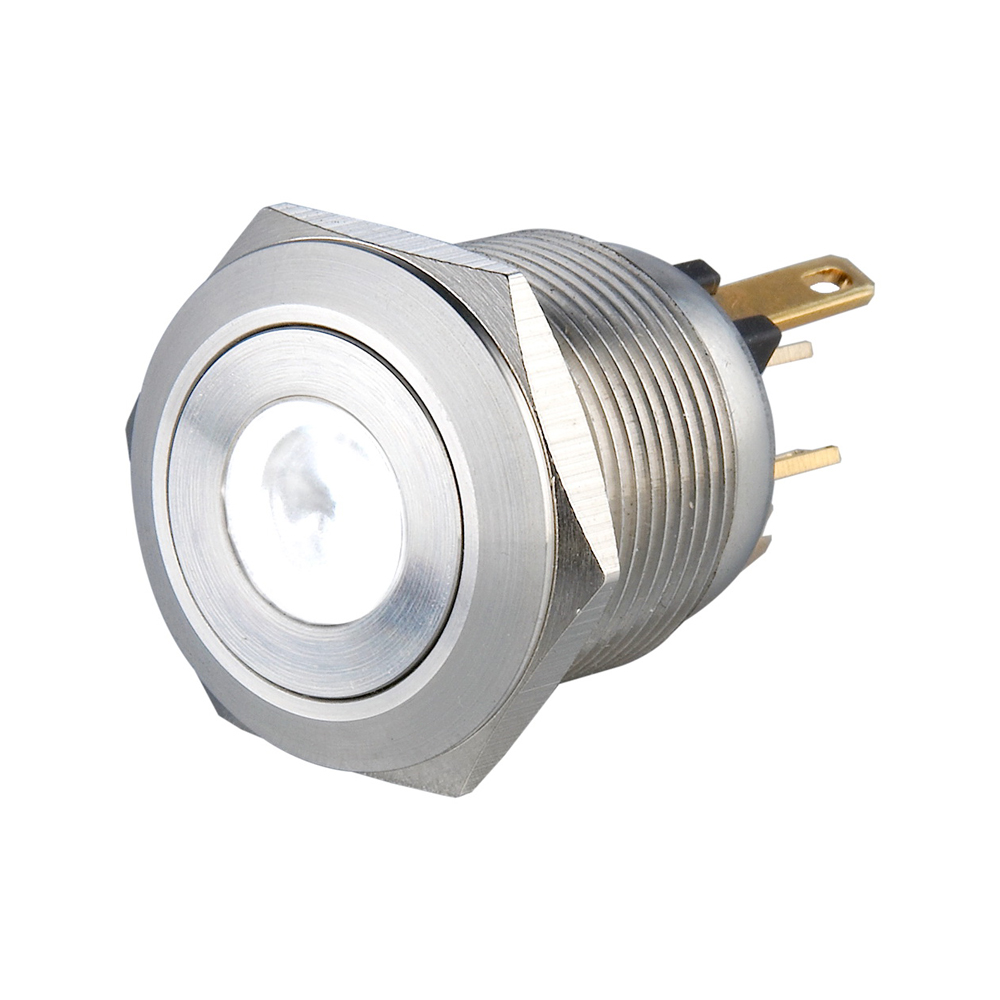

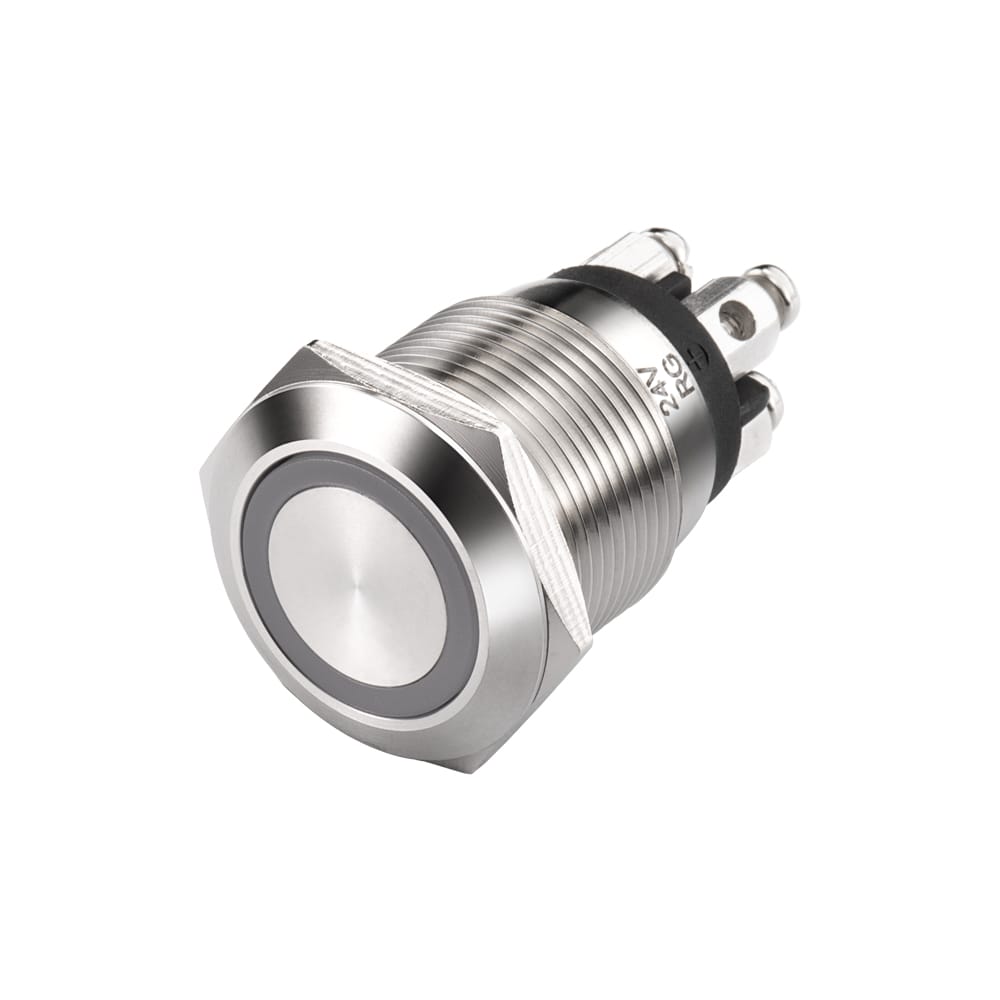

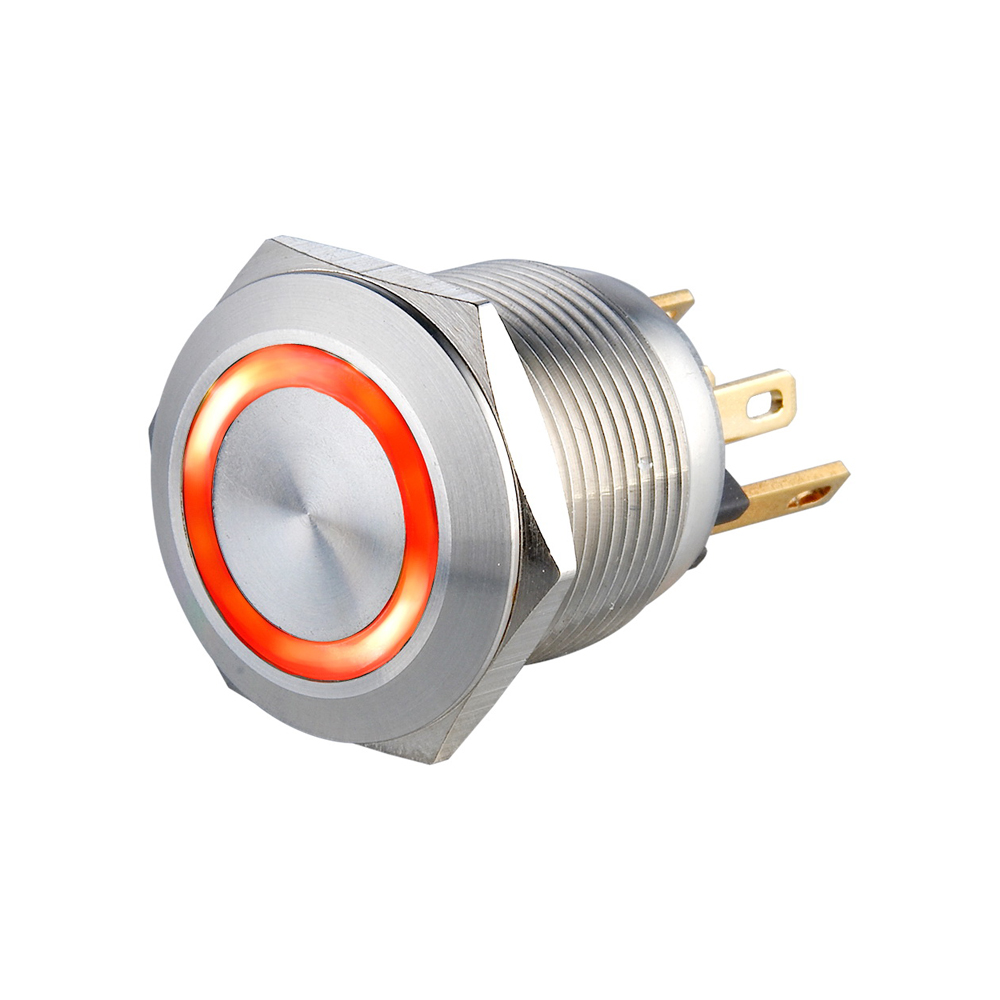

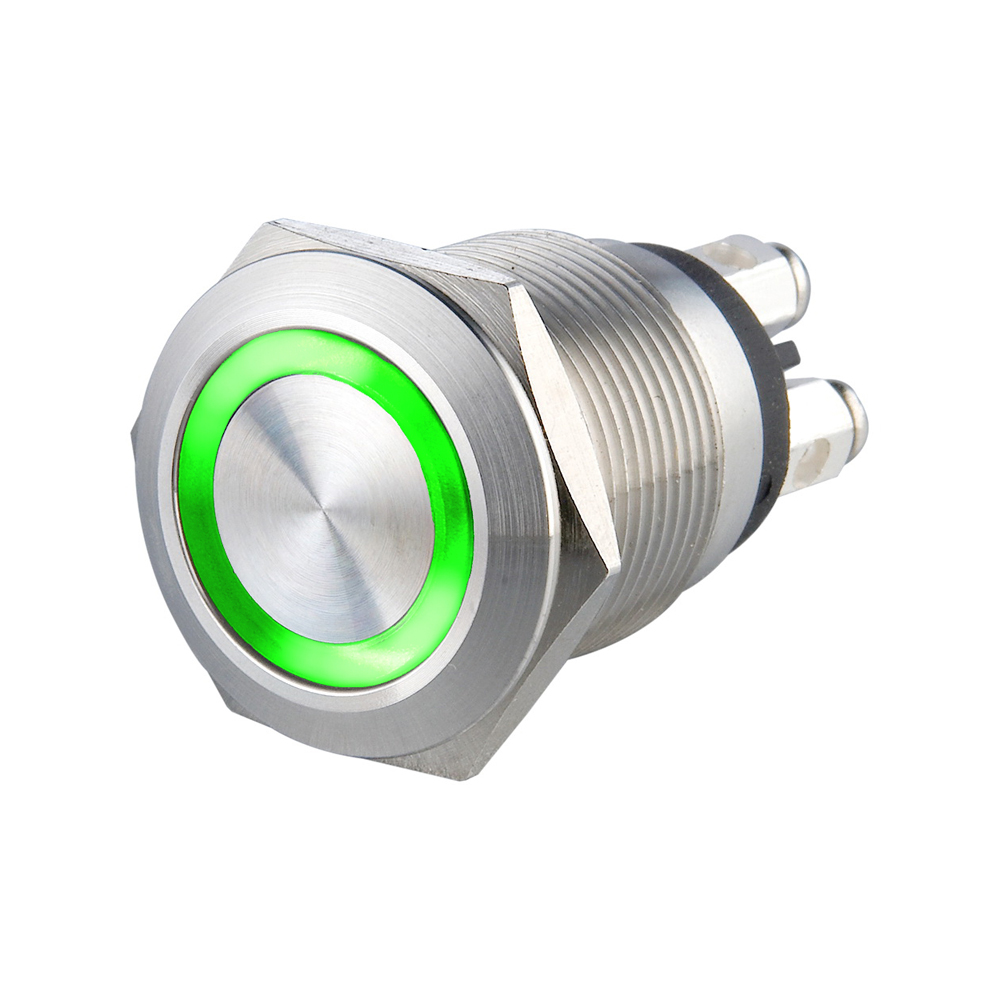

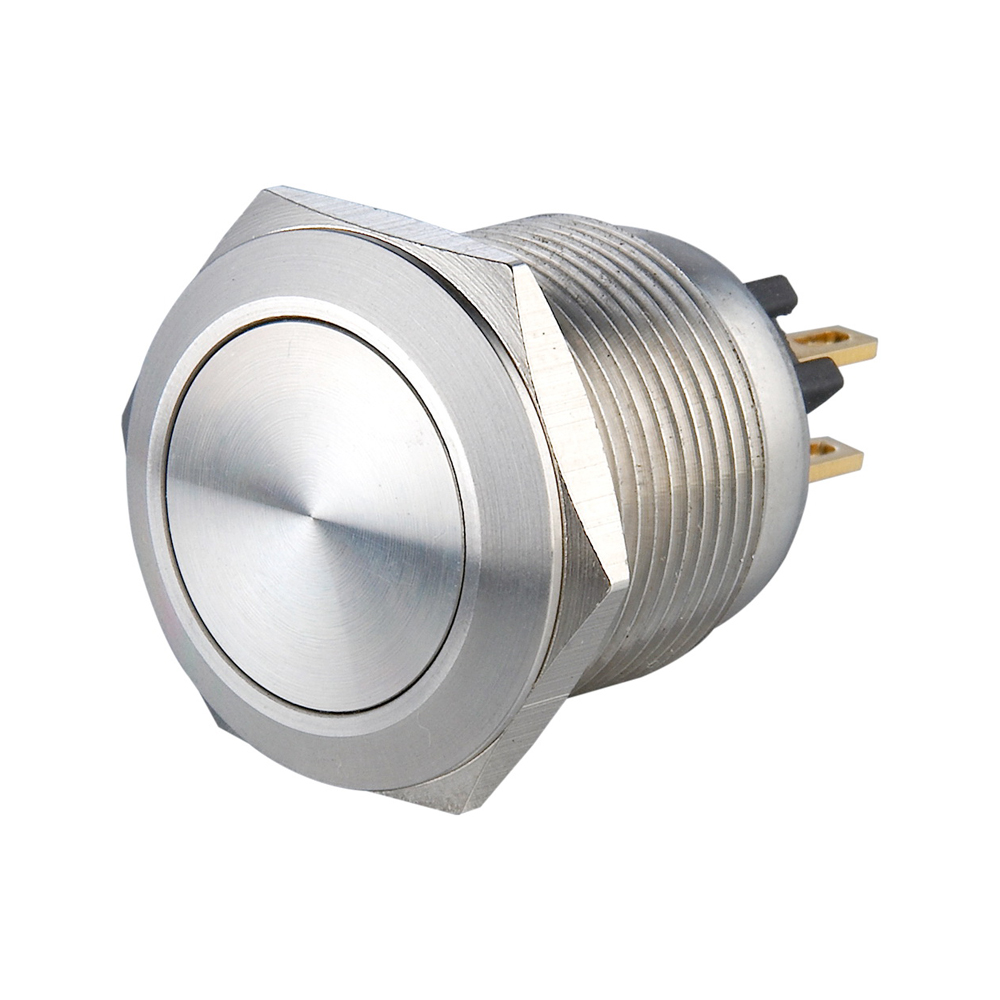

| Opcje podświetlenia | Bez podświetlenia | Podświetlany pierścień | Podświetlona kropka | ||||
| Maksymalna grubość panelu: | 0,394″ (10,0 mm) | ||||||
| Sposób użycia: | Przycisk sterujący, przycisk resetowania, przełącznik sterujący | ||||||
| Specyfikacja: | CE, RoHS, REACH | ||||||
| Rodzaj: | Przełącznik jednobiegunowy typu „włącz-wyłącz” | ||||||
| Certyfikacja: | ISO 9001, CE, CCC | ||||||
| Terminal | Wyprowadzenie śrubowe/lutowane (2,8 x 0,8) | ||||||
| Maksymalna wartość znamionowa przełącznika | 50 mA, 24 V DC | ||||||
| Rezystancja styku | ≤100 mΩ | ||||||
| Rezystancja izolacji | ≥1000 mΩ | ||||||
| Wytrzymałość dielektryczna | 2000 V AC | ||||||
| Operacja Temp. | od -20°C do +55°C | ||||||
| Żywotność mechaniczna | 1 000 000 cykli (maks.) | ||||||
| Żywotność instalacji elektrycznej | 50 000 cykli (min.) | ||||||
| Materiał stykowy | Pozłacane | ||||||
| Moment dokręcania nakrętki tylnej | 0,57 Nm | ||||||
| Operacja „Pressure” | ok. 5,5 N | ||||||
| Ochrona | IP65/IK09 | ||||||
| Materiał | Zespół przełącznika | Poliamid (nylon) o klasie odporności na ogień UL94V-0 | |||||
| Tagi | Stop miedzi | ||||||
| Terminale | Stop miedzi | ||||||
| Obudowa przełącznika i siłownik | Stal nierdzewna / anodowane aluminium | ||||||
| Obiektyw i korpus obiektywu | Poliwęglan | ||||||
| Uszczelnienie wewnętrzne | Silikon | ||||||
| O-ring | Nitryl | ||||||
| Kolor | Typ | Diody LED (parametry przy prądzie 20 mA) | |||||
| Kolor |  |
 |
 |
 |
 |
 |
|
| Natężenie światła (mcd) | 160 | 200 | 150 | 520 | 220 | 2000 | |
| Napięcie wyjściowe | 1.8~2.6 | 2.8~3.6 | |||||
| Napięcie oświetlenia | brak przyrostka – nie zamontowano rezystora. Użytkownik musi podłączyć szeregowo odpowiedni rezystor. Napięcia jak powyżej. | ||||||
| 3,3 V / 6 V / 12 V / 24 V / 36 V | |||||||
| Życie | Około 40 000 godzin | ||||||
Otwór w panelu / Opcje podświetlenia
Wymiar
Najczęściej zadawane pytania
Mikroprzełącznik antywandalowy to kompaktowy i wytrzymały przełącznik, który łączy w sobie cechy mikroprzełącznika i przełącznika antywandalowego. Charakteryzuje się zwiększoną trwałością, odpornością na manipulacje oraz wysoką czułością, co sprawia, że nadaje się do różnych zastosowań.
Mikroprzełącznik to rodzaj przełącznika migowego, który działa za pomocą niewielkiego elementu uruchamiającego lub dźwigni. Z kolei przełącznik czuły to przełącznik o wysokiej czułości, który można uruchomić lekkim dotknięciem lub przy użyciu minimalnej siły. Chociaż mikroprzełączniki mogą być czułe, nie wszystkie przełączniki czułe są mikroprzełącznikami.
Przełączniki antywandalskie typu „micro-trip” łączą w sobie trwałość, czułość i odporność na manipulacje. Zostały zaprojektowane tak, aby wytrzymać trudne warunki środowiskowe, zapewniają precyzyjne wyzwalanie oraz niezawodne działanie w zastosowaniach wymagających wytrzymałych i czułych przełączników.
Klasa ochrony IP68 oznacza, że przełącznik antywandalowy charakteryzuje się wysoką odpornością na przedostawanie się pyłu i wody. Zapewnia to ochronę przełącznika przed zanurzeniem w wodzie do określonej głębokości oraz gwarantuje niezawodne działanie w trudnych warunkach.
Tak, przełącznik antywandalowy L19M Micro-trip nadaje się do użytku na zewnątrz. Dzięki stopniowi ochrony IP68 jest przystosowany do pracy w trudnych warunkach środowiskowych, w tym do narażenia na działanie pyłu, wody i ekstremalnych temperatur.
Przełącznik antywandaliczny L19M Micro-trip doskonale nadaje się do szerokiego zakresu zastosowań, w tym do przemysłowych paneli sterowania, maszyn, systemów kontroli dostępu, sprzętu transportowego oraz wszelkich innych zastosowań, w których wymagany jest wytrzymały, czuły i odporny na manipulacje przełącznik.
Przełącznik antywandalowy L19M Micro-trip charakteryzuje się wysoką czułością i może zostać uruchomiony poprzez delikatny dotyk lub przy użyciu minimalnej siły. Jego czułe działanie zapewnia precyzyjne i niezawodne przełączanie.
Tak, przełącznik antywandaliczny L19M Micro-trip można często dostosować do konkretnych wymagań zastosowania, wybierając spośród różnych opcji elementów uruchamiających. Aby poznać dostępne opcje elementów uruchamiających, skontaktuj się z firmą Langir.
Tak, przełącznik antywandalowy L19M Micro-trip można wyposażyć w opcje podświetlenia, takie jak wskaźniki LED. Zapewnia to wyraźną informację wizualną i poprawia widoczność w słabo oświetlonych miejscach.
Tak, przełącznik antywandaliczny L19M Micro-trip można skonfigurować tak, aby obsługiwał różne opcje przełączania, w tym działanie chwilowe lub z blokadą. Ta elastyczność pozwala na dostosowanie do różnych wymagań systemowych i preferencji użytkowników.
