Nasıl olduğunu merak ediyor musunuz? LED basmalı düğme anahtarı zorlu endüstriyel ortamlarda hem net aydınlatma hem de güvenilir açma-kapama kontrolü sağlar. Bu kapsamlı kılavuz, karmaşık kablolama ve teknik özellikleri anlaşılır hale getirerek, bu elektromekanik cihazların nasıl çalıştığını, mevcut çeşitli türlerini ve imalat, otomotiv ve tıp sektörlerinde oynadıkları kritik rolleri ayrıntılı olarak açıklamaktadır. Aşağıdaki konularda bilgi edineceksiniz:
- LED geri bildirimi ve anahtarlama işlemini mümkün kılan temel bileşenler ve entegre devreler.
- Anlık, kilitli, vandalizme karşı korumalı, su geçirmez ve dokunsal tasarımlar arasındaki temel farklar.
- Çeşitli voltaj değerlerinde 2 ila 5 pimli konfigürasyonların kablolaması için en uygun uygulamalar.
- Malzeme seçimleri, IP/IK derecelendirmeleri ve mekanik ömür faktörleri, uzun vadeli dayanıklılık için çok önemlidir.
- Gerçek dünyadaki endüstriyel uygulamalar, Langir'in özelleştirme hizmetleri ve kolaylaştırılmış toplu sipariş süreçleri.
Bu kılavuzun sonunda, LED basmalı düğme anahtarının çalışması ve Langir'in yüksek IP'li, özelleştirilebilir çözümlerinin endüstriyel OEM'ler için büyük hacimli tedarikleri nasıl desteklediğini kapsamlı bir şekilde anlamış olacaksınız.
LED Basmalı Düğme Anahtarını Anlamak: İşlev ve Temel İlkeler
Bir LED basmalı düğme anahtarı elektrik devresini tamamlamak veya kesmek için tasarlanmış hassas bir elektromekanik kontrol cihazıdır ve aynı anda entegre bir LED'i aydınlatarak anında görsel geri bildirim sağlar. Bu çift işlevsellik, anahtarlama kontaklarını düşük güçlü bir gösterge ışığıyla sorunsuz bir şekilde birleştirerek kontrol panelleri ve makine arayüzleri içindeki operasyonel netliği artırır. Endüstriyel otomasyonda, bu mekanizma net durum sinyali sağlar ve operatörlerin zorlu düşük ışık koşullarında bile makinenin durumunu hızlı bir şekilde tespit etmelerini sağlar. Bileşen etkileşimlerini ve etkili kablolama stratejilerini keşfetmek için temel işleyişini kavramak çok önemlidir.
Langir'den özel LED basmalı düğme anahtarları için fiyat teklifi alın
LED Basmalı Düğme Anahtarının Temel Bileşenleri
Bu ayrılmaz parçalar, AKTÜATÖR kapatır iletişim bilgileri, hem yük devresi hem de LED, ile bahar mekanizmayı derhal sıfırlayarak. Her bir bileşenin amacını anlamak, aydınlatma ve anahtarlama sistemlerinin kusursuz entegrasyonunu ortaya çıkarır.
LED Basmalı Düğme Anahtarı Bileşenlerini Keşfetmek
LED basmalı düğme anahtarları, aktüatör, kontaklar, LED, yay ve gövde gibi temel bileşenler aracılığıyla mekanik çalıştırma ile aydınlatmayı birleştirir. Aktüatöre basıldığında kontaklar kapanır ve akımın hem yük devresinden hem de LED'den geçmesine izin vererek anahtarın çalışma durumuna ilişkin net bir görsel geri bildirim sağlar.
Langir, “LED Basmalı Düğmeler Nasıl Çalışır: Mekanizma, Türleri ve Endüstriyel Uygulamaları”
Bu alıntı, bu makalede sunulan LED basmalı düğme anahtarındaki bileşenlerin ve işlevsel rollerinin ayrıntılı açıklamasını desteklemektedir.
Elektrik Devreleri: LED Aydınlatma ve Anahtarlama Özelliği
LED basmalı düğme anahtarındaki sofistike entegre devre, iki ayrı elektrik yolu oluşturur: biri yük için, diğeri LED göstergesi içindir. Aktüatör devreye girdiğinde:
- Anahtar kontakları kapanarak, makineye veya sinyale güç sağlamak için birincil yük devresini tamamlar.
- Aynı anda, direnç korumalı bir dal, akımın LED'den geçmesine izin vererek aydınlatmayı başlatır.
- Serbest bırakıldığında, yay mekanizması kontakları açarak her iki devreyi de aynı anda keser.
Bu akıllı çift devre tasarımı, LED anahtar aktif olarak devreye girdiğinde yanar ve anında ve net bir geri bildirim sağlar. Ana yük devresinden ödün vermeden istikrarlı bir aydınlatma sağlamak için hassas direnç boyutlandırma ve voltaj eşleştirme çok önemlidir.
Anlık ve Kilitli Anahtar Mekanizmaları: Temel Farklılıklar
A anlık LED basmalı düğme anahtarı, yalnızca aktif olarak basıldığında devresini tamamlar ve bırakıldığında anında açık duruma geri döner. Buna karşılık, bir kilitleme anahtar, ilk basışta iç kontaklarını değiştirir ve tekrar basılana kadar bu durumu korur, böylece konumunu etkili bir şekilde kilitler.
- Anlık anahtarlar, kapı zilleri veya acil durdurma fonksiyonları gibi geçici kontrol gerektiren uygulamalar için idealdir.
- Kilitli anahtarlar, konveyör bant sistemine güç sağlamak gibi anahtarın belirli bir konumda kalması gereken sürekli açma/kapama işlevleri için uygundur.
Bu çalışma tarzlarını net bir şekilde anlamak, belirli kontrol gereksinimlerini ve kullanıcı etkileşimi ihtiyaçlarını karşılamak için uygun mekanizmayı seçmek açısından çok önemlidir.
Yaygın LED Basmalı Düğme Anahtarları Türleri ve Varyasyonları
LED basmalı düğme anahtarları, farklı endüstriyel koşullar için titizlikle tasarlanmış çeşitli tasarımlarda mevcuttur. Sağlam vandalizme dayanıklı modellerden kompakt dokunsal versiyonlara kadar, bu varyantlar dayanıklılık, geri bildirim stili ve kurulum form faktörünü ustaca dengeler. İşlevsel farklılıklarını tanımak, uygulamanızın özel ortamı ve performans talepleri için en uygun seçimleri yapmak için çok önemlidir.
Anlık, Kilitli ve Vandalizme Karşı Korumalı Anahtarların Çalışması
Her tipin benzersiz mekanik tasarımı ve sızdırmazlık seviyesi, steril temiz odalardan yüksek etkili kamu tesislerine kadar çeşitli ortamlar için uygunluğunu belirler.
Su geçirmez ve Dokunsal LED Basmalı Düğme Anahtarlarının Özellikleri
Su geçirmez anahtarlar, titizlikle sızdırmaz hale getirilmiş gövde, kontaklar ve LED bileşenleri sayesinde, genellikle IP67/IP68 derecesine kadar üstün koruma sağlar ve toz ve su girişini etkili bir şekilde önler. Dokunsal anahtarlar, metal kubbe veya çıtçıt mekanizması aracılığıyla belirgin bir “tıklama” geri bildirimi sunarak kullanıcılara etkinleştirme konusunda somut bir onay sağlar. Bu özellikler bir araya gelerek, özellikle zorlu veya ıslak endüstriyel koşullarda güvenilir çalışma sağlar ve kullanıcı güvenini artırır.
Aydınlatma Tipinin Anahtar İşlevi ve Uygulaması Üzerindeki Etkisi
Uygun aydınlatma stilini seçmek, herhangi bir endüstriyel arayüzde hem okunabilirliği hem de teşhis netliğini önemli ölçüde artırır.

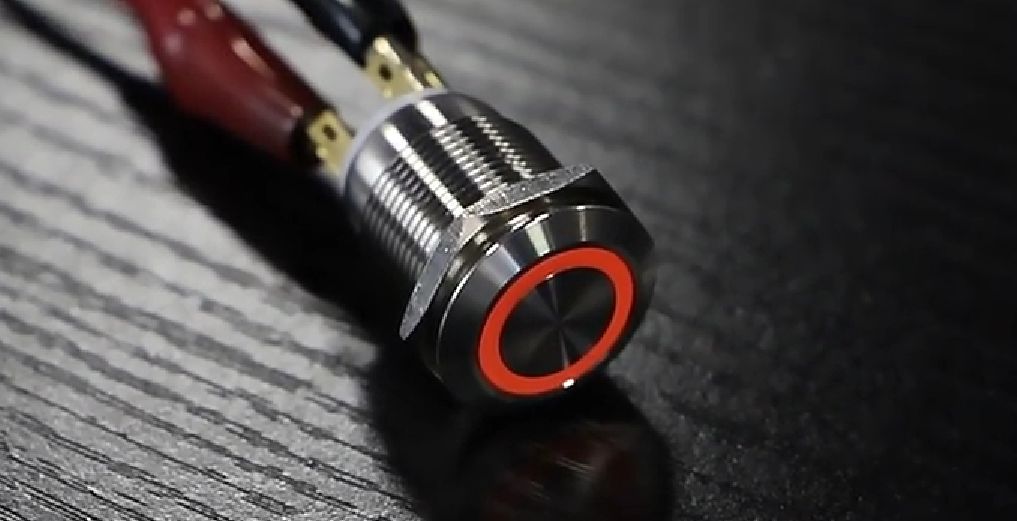

LED Basmalı Düğme Anahtarlarının Kablolama ve Kurulumu
Doğru kablolama, LED'lerin istikrarlı performansını ve elektrik yüklerinin güvenli bir şekilde anahtarlanmasını sağlamak için çok önemlidir. İster basit 2 pimli tasarım ister daha çok yönlü 5 pimli konfigürasyon kullanılıyor olsun, hatasız kurulum ve uzun vadeli güvenilirlik için kesin şemalara uymak ve tüm voltaj/akım değerlerine dikkat etmek çok önemlidir.
Langir'den özel LED basmalı düğme anahtarları için fiyat teklifi alın
LED Basmalı Düğme Anahtarları için Yaygın Kablolama Konfigürasyonları
LED basmalı düğme anahtarları genellikle aşağıdaki terminal düzenlemelerini kullanır:
- 2 pimli: Sadece LED aydınlatmaya adanmış, anahtarlama kontakları olmadan.
- 3 pimli: Tek kutuplu tek atışlı (SPST) anahtarla bir LED'i entegre eder.
- 4 pimli: Kapsamlı açma/kapama kontrolü ve göstergesi için LED ve SPDT kontakları içerir.
- 5 pimli: SPDT kontakları ile çift devre ve bağımsız bir LED devresi sağlar.
Kablolama Konfigürasyonları ve Gerilim Hususları
LED basmalı düğme anahtarları, LED ve birincil yük devresinin güç kaynağına doğrudan etki eden 2 pimli, 3 pimli, 4 pimli ve 5 pimli kurulumlar dahil olmak üzere çeşitli kablolama konfigürasyonlarında mevcuttur. Belirtilen voltaj ve akım değerlerine uymak çok önemlidir, çünkü bunlar hasarı önlemek ve güvenli, güvenilir çalışmayı sağlamak için gerekli olan uygun LED voltaj dallarını, gerekli dirençleri ve kontak boyutlarını belirler.
Langir, “LED Basmalı Düğmeler Nasıl Çalışır: Mekanizma, Türleri ve Endüstriyel Uygulamaları”
Bu alıntı, çeşitli kablolama konfigürasyonları hakkındaki tartışmayı desteklemekte ve bu makalede ayrıntılı olarak anlatıldığı üzere, LED basmalı düğme anahtarlarının güvenli ve etkili bir şekilde kullanılması için voltaj ve akım değerlerinin kritik önemini vurgulamaktadır.
Gerilim ve Akım Değerlerinin Kablolama Seçimlerine Etkisi
12 V veya 24 V DC için derecelendirilmiş anahtarlar, uygun LED voltaj dalları ve uygun dirençler gerektirir. 110 V AC veya 220 V AC'ye kadar tasarlanmış endüstriyel varyantlar, güvenli çalışma için daha yüksek voltajlı LED'ler veya harici dirençler gerektirir. Akım değerleri (örneğin, 5 A, 10 A, 21 A) gerekli kontak boyutunu ve kablolama kalınlığını doğrudan belirler. Besleme voltajınızın anahtarın voltajıyla tam olarak uyumlu olduğunu daima kontrol edin. gerilim gereksinimi LED'lerin yanmasını veya temas kaynaklanmasını önlemek, optimum performans ve uzun ömür sağlamak.
Aydınlatmalı Basmalı Düğme Anahtarları için Adım Adım Kablolama Talimatları
Tipik bir 4 pimli SPDT artı LED anahtarını kablolamak için aşağıdaki adımları izleyin:
- Tüm güç bağlantılarını kesin devreye bağlayın ve multimetre kullanarak sıfır voltajı onaylayın.
- Pimleri doğru bir şekilde tanımlayın: ortak (COM), normalde açık (NO), normalde kapalı (NC), LED pozitif (+) ve LED negatif (–).
- Yük kablosunu bağlayın COM terminaline ve cihaz kablosunu NO terminaline bağlayın.
- LED + terminalini takın pozitif güç kaynağına bağlayın ve uygun büyüklükte bir dirençten geçtiğinden emin olun.
- LED'i bağlayın – terminal devre topraklamasına.
- Tüm terminalleri güvenli hale getirin gevşek bağlantıları önlemek için torklu tornavida kullanın.
- Gücü geri yükle devreye bağlayın ve düğmeye basarak doğru yük aktivasyonunu ve LED aydınlatmasını doğrulayın.
Bu adımlara uyulması, kablolama hatalarını en aza indirir ve LED göstergesinin anahtarın çalışma durumuyla tam olarak senkronize olmasını sağlar.
Endüstriyel LED Basmalı Düğme Anahtarlarının Malzemeleri ve Dayanıklılık Özellikleri
Endüstriyel sınıf anahtarlar, zorlu çalışma koşullarına dayanabilmek için korozyona, darbeye ve çevresel etkenlere karşı olağanüstü direnç göstermelidir. Sık döngü ve aşırı ortamlarda uzun vadeli güvenilirlik elde etmek için muhafaza malzemelerinin seçimi ve koruma derecelerine uyum temel önemdedir.
Paslanmaz Çelik, Pirinç ve Plastik Malzemelerin Anahtar Ömrüne Etkisi
Stratejik malzeme seçimi, anahtarın dayanıklılığının beklenen çevresel stresler ve kritik uyumluluk gereksinimleri ile tam olarak uyumlu olmasını sağlar.
IP ve IK Derecelendirmeleri: Endüstriyel Anahtarlar için Önemi
Bir IP derecesi (Ingress Protection) bir anahtarın toz ve suya karşı sızdırmazlık etkinliğini kesin olarak ölçer (örneğin, IP65, IP67, IP68). Bir IK derecelendirmesi mekanik darbeye karşı direncini ölçer (örneğin, IK09, IK10). Yüksek IP/IK derecelendirmeleri, su püskürmesine veya önemli mekanik darbelere maruz kaldıktan sonra bile anahtarın güvenilir bir şekilde çalışmaya devam etmesini garanti ettiği için çok önemlidir. Bu, dış mekan makineleri ve halka açık tesisler için kritik bir gerekliliktir.
Endüstriyel Ortamlarda Mekanik Ömür ve Anahtar Güvenilirliği
Mekanik ömür, bir anahtarın potansiyel arıza meydana gelmeden önce dayanabileceği toplam çalıştırma sayısını belirtir. Endüstriyel sınıf anahtarlar için bu sayı genellikle 1 milyon ila 5 milyon döngü arasındadır. Daha uzun döngü ömrü, montaj hattı kontrolleri gibi yüksek kullanımlı uygulamalarda bakım için kesinti süresinin azalması ve değiştirme maliyetlerinin düşmesi anlamına gelir ve bu da operasyonel verimliliği önemli ölçüde artırır.

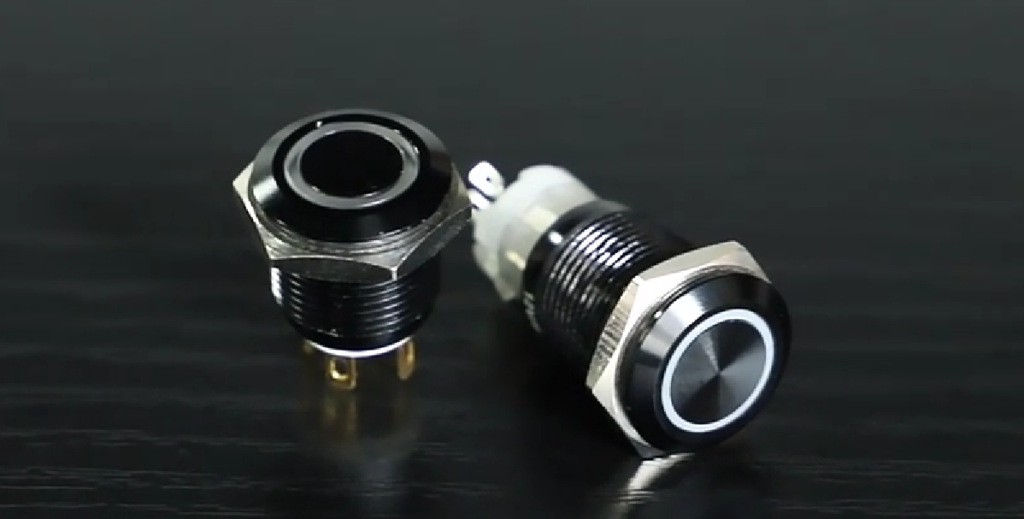

LED Basmalı Düğme Anahtarlarının Endüstriyel Uygulamaları
LED basmalı düğme anahtarları, çeşitli endüstriyel sektörlerde operasyonel netliği ve güvenliği artırmada önemli bir rol oynar. Entegre aydınlatma ve sağlam tasarımları, makine durumunun bir bakışta izlenmesi gereken her yerde vazgeçilmez kılar ve verimli ve güvenli operasyonları garanti eder.
Langir'den özel LED basmalı düğme anahtarları için fiyat teklifi alın
LED Basmalı Düğme Anahtarlarla Endüstriyel Kontrol Panellerini Geliştirme
Net ve anında görsel ipuçları sağlayan bu gelişmiş anahtarlar, operatör hatalarını önemli ölçüde azaltır ve arıza teşhisini hızlandırır. Aydınlatmalı göstergeler ve sezgisel renk kodlu göstergeler, süreç izlemeyi kolaylaştırır ve bakım ekiplerinin ayrı gösterge ışıklarına bakmaya gerek kalmadan sorunları hızlı bir şekilde tespit etmelerini sağlar, böylece verimliliği artırır.
Otomotiv, Tıp ve Makine Endüstrilerinde Tipik Uygulamalar
Yaygın ve kritik kullanım örnekleri şunlardır:
- Otomotiv montaj hatları: Net halka aydınlatmalı hassas işlem başlatma/durdurma kontrolleri.
- Tıbbi cihazlar: Steril ve hassas ortamlardaki kullanıcı arayüzleri için son derece güvenilir dokunsal anahtarlar.
- Ağır makine: Dış mekan ve yüksek darbeye maruz kalan ekipmanlarda kullanılan sağlam, vandalizme dayanıklı, sızdırmaz anahtarlar.
Bu örnekler, anahtarların hem yüksek hassasiyetli hem de yüksek etkili endüstriyel ortamlarda olağanüstü çok yönlülüğünü güçlü bir şekilde göstermektedir.
Vaka Çalışmaları: Verimlilik ve Güvenlik Avantajlarının Gösterilmesi
Önemli bir üretim tesisi vaka çalışmasında, iki renkli LED basmalı düğme anahtarlarının entegrasyonu, sorun giderme süresinde 'luk dikkat çekici bir azalma sağladı. Benzer şekilde, önde gelen bir tıbbi ekipman tedarikçisi, 18 aylık kesintisiz çalışma süresince anahtarlarla ilgili hiçbir arıza yaşanmadığını bildirdi. Bu da, sağlam aydınlatma ve üstün sızdırmazlığın doğrudan ölçülebilir verimlilik artışları ve gelişmiş güvenlik ile sonuçlandığını kesin olarak kanıtladı.
LED Basmalı Düğme Anahtarlarının Özelleştirilmesi ve Toplu Siparişleri
Endüstriyel müşteriler genellikle özel aktüatör şekilleri, belirli aydınlatma renkleri, hassas gravürler ve maliyet verimliliği için optimize edilmiş minimum miktarlar dahil olmak üzere özel çözümler talep ederler. Langir'in modern toplu sipariş süreci, uzman mühendislik desteği ve hızlı prototip oluşturma yetenekleri ile bu ihtiyaçları kapsamlı bir şekilde karşılar.
LED Basmalı Düğme Anahtarları için Mevcut Özelleştirme Seçenekleri
Müşteriler aşağıdaki parametreleri kesin olarak belirtebilirler:
- Aktüatör rengi, şekli ve özel gravür marka tutarlılığı ve işlevsel netlik için.
- LED dalga boyu veya iki renkli kombinasyonlar belirli çalışma durumlarını iletmek için.
- Gövde malzemesi ve kaplama çevresel talepleri ve estetik gereksinimleri karşılamak için.
- Kontak konfigürasyonu ve hassas voltaj değerleri mevcut sistemlerle sorunsuz bir şekilde entegre olmak.
Bu geniş seçenekler, anahtarların marka kılavuzları, sıkı güvenlik standartları ve belirli işlevsel gereksinimlerle mükemmel bir şekilde uyumlu olmasını sağlar.
Langir'in Toplu Siparişleri ve Endüstriyel Müşteri İhtiyaçlarını Kolaylaştırması
Langir, net ve verimli bir tedarik süreci sunar: kesin özellikleri belirlemek için uzman mühendislik danışmanlığı ile başlayan süreç, numune onayı ile devam eder ve mütevazı minimum sipariş miktarlarından başlayan üretim aşamasıyla sonuçlanır. Özel tasarımlar veya yüksek hacimli talepler için, sizi teşvik ediyoruz. Bize ulaşın doğrudan ayrıntılı bir teklif talep etmek ve projenizin zaman çizelgesine tam olarak uygun teknik rehberlik almak için.
Endüstriyel Müşteriler için Temel Tasarım Hususları
Özel anahtar montajınızı tasarlarken, aşağıdaki kritik faktörleri dikkate almak çok önemlidir:
- Elektrik yükü ve görev döngüsü optimum performans ve uzun ömür sağlamak için.
- Çevresel sızdırmazlık (IP/IK dereceleri) toz, su ve darbelere karşı koruma için.
- Montaj paneli kalınlığı ve hassas kesim boyutları sorunsuz entegrasyon için.
- Gerekli yasal sertifikalar (CE, RoHS, TUV) uyumluluğu sağlamak için.
Erken tasarım aşamasında bu faktörleri proaktif olarak dengelemek, prototipten tam ölçekli üretime sorunsuz bir geçiş sağlar.
LED Basmalı Düğme Anahtarı Sorunlarına İlişkin Yaygın Sorun Giderme İpuçları
En sağlam endüstriyel anahtarlar bile zaman zaman LED yanması, yanlış kablolama veya kontak aşınması gibi sorunlarla karşılaşabilir. Çalışma süresini hızla azaltmak ve tekrarlayan arızaları önlemek için sistematik bir teşhis yaklaşımı gereklidir. Bu sayede sürekli çalışma güvenilirliği sağlanır.
Düğme Anahtarlarında LED Arızalarının Teşhis Edilmesi ve Onarılması
LED terminallerindeki besleme voltajını kontrol ederek başlayın. Ardından, direnç yolunda açık devre olup olmadığını titizlikle inceleyin. Voltaj mevcut ancak aydınlatma çalışmıyorsa, LED modülünü değiştirmeye devam edin. Doğru polariteyi ve uygun direnç boyutunu sağlamak, güvenilir gösterge performansını geri yükleyecektir.
Tipik Kablolama Hataları ve Düzeltmeleri
Yaygın kablo bağlantı hataları arasında LED polaritesinin ters bağlanması, gevşek terminal bağlantıları ve Normalde Açık (NO) ve Normalde Kapalı (NC) kontakların yanlışlıkla karıştırılması sayılabilir. Tüm kabloları açıkça etiketleyerek, güvenli bağlantılar için tork kontrollü tornavidalar kullanarak ve gücü vermeden önce anahtar kablo bağlantı şemasını dikkatlice inceleyerek bu hataları düzeltin.
Devre Kesici Devresinin Bütünlüğünü Kontrol Etmek için Süreklilik Test Cihazlarının Kullanılması
Tüm güç bağlantıları kesildikten sonra, süreklilik test cihazının problarını Ortak (COM) ve Normalde Açık (NO) veya Normalde Kapalı (NC) terminallerine yerleştirin. Anahtarı çalıştırın: basıldığında COM ve NO arasında, bırakıldığında COM ve NC arasında süreklilik gözlemlenmelidir. Bu basit test, devreye yeniden enerji vermeden önce kontak işlevselliğini etkili bir şekilde doğrular ve güvenlik ve doğru çalışmayı garanti eder.
LED basmalı düğme anahtarları, verimli aydınlatmayı güvenilir mekanik kontrol ile sorunsuz bir şekilde birleştirerek, zorlu endüstriyel ortamlarda güvenliği, netliği ve çalışma süresini önemli ölçüde artırır. Bileşenlerini, çeşitli türlerini, hassas kablolama yöntemlerini ve kapsamlı özelleştirme olanaklarını iyice anlayarak, projenizin gerektirdiği kesin çözümü güvenle belirleyebilirsiniz. Yüksek kaliteli, toplu sipariş LED anahtarlarla bir sonraki kontrol panelinizi veya makine arayüzünüzü modernize etmeye hazır mısınız? Seçeneklerinizi keşfetmek ve özel ihtiyaçlarınızı karşılamak için tasarlanmış özel teklifler talep etmek için bugün Langir'in uzman mühendislik ekibine ulaşın.
