Endüstriyel sistemlerinizde tutarsız LED aydınlatma veya güvenilmez anahtar aktivasyonu ile mi mücadele ediyorsunuz? Zorlu ortamlarda kesintisiz kontrol ve net durum geri bildirimi için 16 mm LED basmalı anahtarın hassas kablolaması çok önemlidir. Bu kapsamlı kılavuz, 16 mm LED basmalı anahtarın işlevselliği, temel araçlar, kritik güvenlik protokolleri ve 2, 4 ve 5 pimli konfigürasyonlar için ayrıntılı adım adım kablolama talimatları hakkında derinlemesine bilgi sağlayacaktır. Ayrıca, gelişmiş voltaj hususlarını, hassas direnç hesaplamalarını, yaygın sorunlar için etkili sorun giderme tekniklerini ele alacak ve Langir'in sağlam L16 serisi anahtarlarının önde gelen üreticiler için tercih edilen toplu çözüm olmasının nedenlerini vurgulayacağız. Anahtar mimarisi, aydınlatma varyasyonları, optimum kablolama uygulamaları, arıza teşhisi ve Langir'den özel bir teklif almayı nasıl sağlayabileceğinizi inceleyelim.
16 mm LED Basmalı Düğme Anahtarını Anlamak: İşlevsellik ve Temel İlkeler
16 mm LED basmalı düğme anahtarı, entegre aydınlatmaya sahip dayanıklı bir mekanik aktüatör ile entegre edilmiştir ve özellikle zorlu endüstriyel ortamlarda kritik devreler için hem dokunsal kontrol hem de görsel geri bildirim sağlar. Bu anahtarlar genellikle bir LED (nokta, halka veya çift renkli seçeneklerle mevcuttur) ve ortak (C), normalde açık (NO) ve normalde kapalı (NC) kontaklar için özel terminaller ile belirli LED kablolarına sahiptir. Düğmeye basıldığında NO/NC devresi kesin olarak tamamlanır veya kesilir, doğru güç ve polarite uygulandığında LED sürekli olarak yanar. Güvenilir çalışma ve net durum göstergesi elde etmek için her bir bileşeni iyice anlamak çok önemlidir.
Langir'den özel LED basmalı düğme anahtarları için fiyat teklifi alın
16 mm LED Basmalı Düğme Anahtarları için Anahtar Bileşenler ve Terminal Tanımlama
Kablolama işlemine başlamadan önce, temel bileşenleri ve bunların işlevlerini net bir şekilde anlamak çok önemlidir.
Bileşenlere Genel Bakış:
- Aktüatör: Hassas dokunsal etkileşim ve anahtar geçişi için tasarlanmış sağlam 16 mm metal veya plastik düğme.
- Konut: Vandalizme karşı korumalı uygulamalar ve zorlu endüstriyel ortamlar için tasarlanmış, genellikle IP65–IP68 sınıfında, sağlam ve genellikle su geçirmez metal gövde.
- Ortak Terminal (C): Anahtar kontakları için birincil giriş terminali, güç veya sinyal kaynağı için bağlantı noktası görevi görür.
- Normalde Açık (NO): Çalıştırıldığında kapanan kontak, bağlı yüke güç veya sinyal iletmek için bir bağlantı kurar.
- Normalde Kapalı (NC): Anahtar etkinleştirildiğinde devreyi keserek açılan kontak.
- LED Anot (+): LED aydınlatma devresi için özel olarak tasarlanmış pozitif giriş terminali.
- LED Katot (–): LED'in negatif dönüş terminali, genellikle toprağa veya negatif güç rayına bağlanır.
LED Bileşen Entegrasyonu ve İşlevselliği
LED basmalı düğme anahtarları, çeşitli LED türlerini (nokta, halka veya çift renkli) ortak (C), normalde açık (NO), normalde kapalı (NC) kontaklar ve özel LED kabloları için özel terminallerle sorunsuz bir şekilde entegre eder. Anahtarın çalıştırılması NO/NC devresini hassas bir şekilde tamamlar veya keser, LED ise doğru güç ve polarite ile beslendiğinde güvenilir bir şekilde yanarak çeşitli endüstriyel uygulamalarda önemli görsel geri bildirim ve gelişmiş kontrol sağlar.
Langir Electric, L16 Serisi Ürün Bilgileri
Bu temel bilgiler, 16 mm LED basmalı düğme anahtarının kritik bileşenleri ve çalışma prensiplerinin kapsamlı bir şekilde anlaşılmasını sağlar.
Bu bileşenler topluca temel bir kontrol elemanı oluşturur ve entegre aydınlatma ve hassas anahtarlama sayesinde net durum göstergesi sağlar. Bir sonraki bölümümüzde, anlık ve kilitli eylemler arasındaki kritik farklar ve bunların kablolama yapılandırmaları üzerindeki etkileri açıklanacaktır.
Anlık ve Kilitli 16 mm LED Basmalı Düğme Anahtarları: İşlevsel Farklılıklar
Anlık ve kilitleme işlevleri arasındaki fark, çalıştırma sonrasında anahtar kontaklarının kesin davranışını belirler.
Anlık anahtarlar, bırakıldıklarında varsayılan durumlarına geri dönerler, bu da onları başlatma/durdurma işlevleri gibi geçici kontroller için ideal hale getirir. Tersine, kilitli anahtarlar her çalıştırmada durumlarını değiştirirler ve bu da onları sürekli açma/kapama anahtarları için ideal hale getirir. Bu çalışma modlarını net bir şekilde anlamak, uygun terminalleri makinenizin kontrol devresine doğru bir şekilde entegre etmek için çok önemlidir.
LED Aydınlatma Türlerinin Kablolama Konfigürasyonlarına Etkisi
Seçilen LED aydınlatma stili, hem kablolama karmaşıklığını hem de sağlanan görsel geri bildirimin niteliğini doğrudan etkiler:
- Nokta LED: Tek bir merkezi ışık kaynağına sahiptir ve çalışması için sadece iki kablo (anot/katot) gerektirir.
- Halka LED: Aktüatörü çevreler ve iki tel kullanarak daha dağınık ve eşit bir aydınlatma sağlar.
- İki renkli LED: Ortak bir katotu paylaşan iki anot veya bunun tersini içeren, çift renkli durum göstergesi için üç kablo gerektiren.
İki renkli LED'lerin kablolaması genellikle her bir anotun kırmızı ve yeşil göstergeler gibi farklı güç kaynaklarına eşleştirilmesini içerir. Uygun aydınlatma tipinin seçimi, LED besleme kablolarının konfigürasyonunu ve gerekli direnç hesaplamalarını doğrudan belirlediği için çok önemlidir.
Anahtar anatomisinin bu temel genel bakışı, temel araçlar, sıkı güvenlik önlemleri ve optimum çalışma alanı düzenini kapsayan kritik hazırlık aşamasına sorunsuz bir şekilde geçiş yapar.

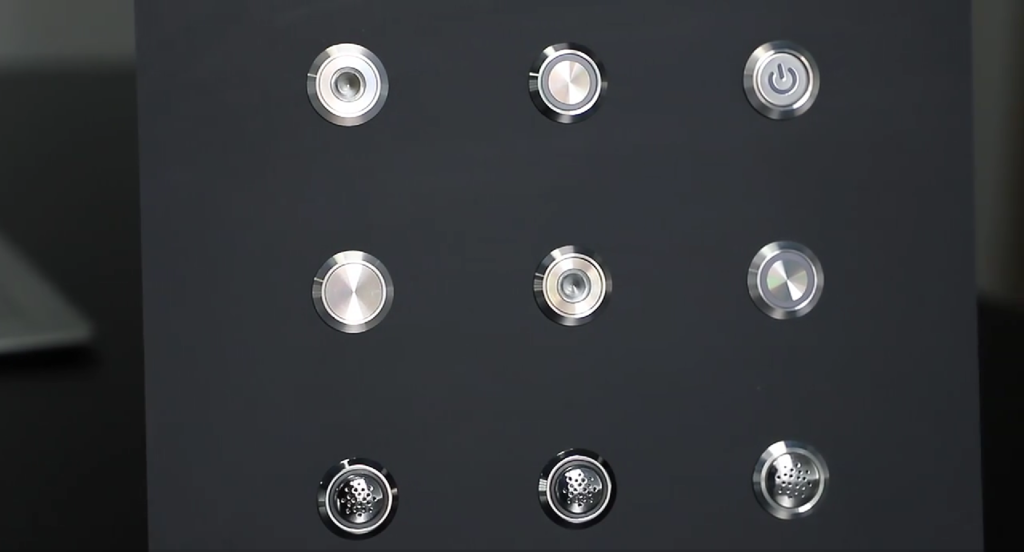

16 mm LED Basmalı Düğme Anahtarı Kablolaması için Temel Araçlar ve Önemli Güvenlik Protokolleri
Herhangi bir elektrik devresiyle çalışmaya başlamadan önce, personeli ve ekipmanı korumak için doğru aletleri hazırlamak ve temel elektrik güvenliği protokollerine sıkı sıkıya uymak zorunludur.
Langir'den özel LED basmalı düğme anahtarları için fiyat teklifi alın
Optimum Kablolama Uygulaması için Gerekli Aletler
Elektrik bağlantılarını hassas bir şekilde sıyırmak, lehimlemek, test etmek ve yalıtmak için aşağıdaki temel aletler gereklidir:
- Yalıtımı hassas bir şekilde çıkarmak için hassas tel sıyırıcılar.
- İnce uçlu bir lehim havyası (25–40 W), sağlam ve güvenli lehim bağlantıları sağlar.
- Üstün yalıtım ve gerilim azaltma için çeşitli çaplarda kapsamlı bir ısı büzüşen makaron seti.
- Süreklilik kontrolleri ve hassas voltaj doğrulaması için vazgeçilmez olan yüksek kaliteli multimetre.
- Lehim sıçramalarına ve diğer potansiyel tehlikelere karşı temel koruma sağlayan sertifikalı güvenlik gözlükleri.
Uygun araçlarla donatmak, titreşim, nem veya diğer çevresel stres faktörleri altında bile bütünlüğünü koruyan temiz ve güvenilir kablolama elde etmek için temel öneme sahiptir.
Kablolama İşlemleri Sırasında Alınması Gereken Önemli Elektrik Güvenliği Önlemleri
Kontrol panellerinde çalışırken temel önlemleri alın:
- Herhangi bir kablolama veya test prosedürüne başlamadan önce ana güç kaynağının tamamen kesildiğinden emin olun.
- İstenilen akım için doğru derecelendirilmiş tel kalınlıkları kullanın (örneğin, LED devreleri için 22–18 AWG, yük devreleri için 16–14 AWG).
- Kısa devreleri önlemek için, tüm açıkta kalan iletkenleri ısı büzüşen makaron veya uygun terminal kılıfları kullanarak sıkı bir şekilde yalıtın.
- Lehimleme işlemlerinden önce doğru kutupları kontrol edin ve multimetre ile voltajın tamamen yokluğunu doğrulayın.
Bu önemli güvenlik adımlarına uymak, kısa devreleri, elektrik çarpmalarını ve bileşen hasarlarını önlemek ve böylece güvenli ve verimli bir kablolama süreci sağlamak için çok önemlidir.
Gerekli araçlar hazırlandıktan ve sıkı güvenlik protokolleri oluşturulduktan sonra, sonraki bölümde 2, 4 ve 5 pimli anahtar yapılandırmaları için hassas kablolama yöntemleri anlatılacaktır.
Çeşitli 16 mm LED Basmalı Düğme Anahtar Konfigürasyonları için Kablolama Yöntemleri
Basit bir 2 pimli gösterge veya karmaşık bir 5 pimli kontrol anahtarı ile çalışıyor olsanız da, bu ayrıntılı, adım adım talimatlar güç, yük ve LED bağlantılarının doğru şekilde kurulmasını sağlayacaktır.
Temel 2 Pimli 16 mm LED Basmalı Düğme Anahtarının Kablolaması
2 pimli anahtar, genellikle “her zaman açık” gösterge işlevi için LED kablolarıyla donatılmıştır. Aşağıdaki adımları izleyin:
- Her bir kablodan 5 mm'lik yalıtımı hassas bir şekilde soyun.
- Anot kablosunu, uygun şekilde hesaplanmış bir direnç aracılığıyla pozitif voltaj kaynağına (+V, örneğin 24 VDC) lehimleyin.
- Katot kablosunu toprağa (0 V) sağlam bir şekilde lehimleyin.
Bu yapılandırma, kontrol panelinizde etkili bir güç açık göstergesi görevi gören sürekli yanan bir LED ile sonuçlanır.
Bağımsız LED Kontrolü ile 4 Pimli 16 mm LED Basmalı Düğme Anahtarının Kablolaması
Bu konfigürasyon dört terminal kullanır: ikisi anahtar kontakları (Ortak/Normalde Açık) için, ikisi LED aydınlatma devresi içindir:
- Güç kaynağınızın pozitif terminalini Ortak (C) terminaline bağlayın.
- Normalde Açık (NO) terminalini, amaçladığınız yükün pozitif girişine yönlendirin.
- LED anotunu, doğru boyutta bir direnç aracılığıyla pozitif voltaj kaynağına (+V) lehimleyin.
- LED katotunu toprağa güvenli bir şekilde bağlayın.
Bu ayar, düğmeye basıldığında yükünüzün etkinleştirilmesini sağlarken, LED aydınlatması bağımsız olarak kontrol edilebilir kalır ve göstergenin gerektiğinde sürekli açık veya kapalı kalmasına olanak tanır.
NO/NC Terminalleri ile 5 Pimli 16 mm LED Basmalı Düğme Anahtarının Kablolaması
5 pimli anahtar, alternatif kontrol işlevlerini mümkün kılan ek bir Normalde Kapalı (NC) terminali içerir:
- Ortak (C) terminalini kontrol güç kaynağınızın pozitif rayına bağlayın.
- Normally Open (NO) terminalini, anahtar basıldığında etkinleştirme için cihazın pozitif girişine yönlendirin.
- Normalde Kapalı (NC) terminalini gerektiğinde alternatif bir devreye yönlendirin (örneğin, anahtar çalıştırıldığında devre dışı kalan bir alarm sistemi).
- LED anotunu bir direnç aracılığıyla pozitif voltaj kaynağına (+V) lehimleyin ve katodu toprağa bağlayın.
Bu kapsamlı kablolama şeması, entegre LED geri bildirimi ile birlikte çift devre kontrolünü kolaylaştırır, bu da onu sofistike panel işlevleri ve karmaşık kontrol sistemleri için ideal hale getirir.
LED Aydınlatmanın Entegrasyonu: Sürekli Açık ve Yük Bağımlı Aktivasyon
“Her zaman açık” LED, anahtarın kontak durumuna bakılmaksızın sürekli yanık kalırken, “yük ile açık” LED yalnızca anahtar birincil devreye girdiğinde etkinleşir. İstenen geri bildirim mekanizmasına göre kablolama yapılandırmanızı seçin:
- Sürekli Aydınlatma: LED devresi, Ortak (C) ve Normalde Açık (NO) kontaklarından bağımsız olarak doğrudan güç kaynağı raylarına bağlanır.
- Yük Bağımlı Aydınlatma: LED anot, Normalde Açık (NO) terminaline bağlanır ve katot toprağa bağlanır, böylece aydınlatma anahtarın etkinleştirilmesiyle senkronize olur.
Bu yöntemler arasında seçim yaparken, uygulamanız için sürekli durum göstergesi mi yoksa etkinlik tabanlı geri bildirim mi gerektiğine karar vermelisiniz.
LED Aydınlatma için Optimum Direnç Değerinin Hesaplanması
LED'in uzun ömürlü olmasını ve optimum performans göstermesini sağlamak için, Ohm Kanunu kullanılarak doğru direnç değeri hassas bir şekilde hesaplanmalıdır: .
LED Aydınlatma için Hassas Direnç Hesaplaması
Optimum LED koruması ve performansı için, Ohm Kanunu (R = (Vs – Vf) / I) kullanılarak hassas direnç değerinin hesaplanması çok önemlidir. Bu kritik adım, tutarlı parlaklık sağlar ve LED ömrünü en üst düzeye çıkararak, voltaja özel doğru kablolama için temel oluşturur. Yukarıdaki tablo, 12 V, 24 V ve 220 V uygulamaları için pratik örnekler göstermektedir.
Elektronik Dersleri, Direnç Hesaplayıcı
Bu referans, sağlam kablolamanın temel bir unsuru olan LED aydınlatma için direnç değerinin doğru bir şekilde hesaplanmasına ilişkin makaledeki kılavuzu pekiştirir.
Doğru direncin titizlikle seçilmesi, tutarlı LED parlaklığı ve uzun çalışma ömrü sağlamak için hayati önem taşır ve sonraki bölümde ayrıntılı olarak açıklanan voltaj özel kablolama hususlarının önemli bir öncüsü görevi görür.
16 mm LED Basmalı Düğme Anahtarları için Gelişmiş Kablolama Hususları ve En İyi Uygulamalar
Zorlu endüstriyel ortamlarda, sarsılmaz dayanıklılık, sıkı güvenlik ve mevzuata uygunluk çok önemlidir. Aşağıdaki en iyi uygulamalar, olağanüstü sağlam ve güvenilir kontrol panelleri tasarlamaya yardımcı olmak için tasarlanmıştır.
Langir'den özel LED basmalı düğme anahtarları için fiyat teklifi alın
16 mm LED Anahtarlar için Gerilime Özel Kablolama (12 V, 24 V, 220 V)
Çalışma gerilimi, direnç seçimi, terminal yalıtım gereksinimleri ve gerekli kaçak mesafelerini önemli ölçüde etkiler:
- 12 V/24 V DC: Düşük voltajlı DC uygulamaları için özel olarak derecelendirilmiş 1W dirençler kullanın.
- 220 V AC/DC: Yüksek voltajlı dirençler veya özel LED sürücüler kullanın, güçlendirilmiş yalıtım ve yeterli boşluklar sağlayın.
- Optimum güvenlik ve performans için, özellikle AC kurulumlarında, belirtilen IP derecelendirme gerekliliklerine her zaman uyun ve uygun boşlukları koruyun.
Kontrol panelinizin belirli voltaj sınıfına uyum sağlamak için kablo yollarını ve yalıtım standartlarını titizlikle ayarlamak zorunludur.
Vandalizme Karşı Korumalı 16 mm Basmalı Düğme Anahtarları için Kablolama Hususları
Genellikle sağlam paslanmaz çelik gövdelere sahip anti-vandal anahtar modelleri, kablolama uygulamalarını etkileyen ek koruma katmanları sunar:
- Belirtilen IP67 veya daha yüksek çevre koruma derecesini titizlikle korumak için sızdırmaz lehim pabucu veya önceden kablolanmış kurşun varyantlarını kullanın.
- Panelin arka tarafına sağlam gerilim azaltıcılar ve kablo rakorları takarak su girişini etkili bir şekilde önleyin ve kabloların bütünlüğünü sağlayın.
- Yerel elektrik yönetmelikleri gerektiriyorsa, metal muhafazanın uygun şekilde topraklanmasını sağlayarak genel sistem güvenliğini artırın.
Bu adımlara uymak, anahtarın doğal sağlamlığını korumak ve zorlu çalışma ortamlarında uzun vadede sarsılmaz bir güvenilirlik sağlamak için çok önemlidir.
Güvenli ve Dayanıklı Kablolama Bağlantıları için En İyi Uygulamalar
Şok, titreşim ve aşırı sıcaklık döngüleri gibi zorlu endüstriyel koşullara dayanması gereken bağlantılar için güvenilir sonlandırmalar elde etmek çok önemlidir:
- Üstün yalıtım sağlamak ve korozyonu önlemek için tüm lehim bağlantılarını ısı büzüşen makaronlarla güçlendirin.
- Beklenen akım yükü için hassas olarak derecelendirilmiş yüksek kaliteli terminal blokları veya çatal konektörler kullanın.
- Tüm kabloları kablo bağları ve koruyucu kanallar kullanarak düzgün bir şekilde bağlayın ve yönlendirin, böylece aşınmayı önleyin ve paneli düzenli tutun.
Güvenli ve titizlikle gerçekleştirilen kablolama uygulamaları, kritik endüstriyel kontrol sistemlerinin çalışma ömrünü önemli ölçüde uzatır ve bakım nedeniyle oluşan kesinti sürelerini önemli ölçüde azaltır.
Sağlam ve titizlikle gerçekleştirilmiş kablolama kurulumu ile, beklenmedik operasyonel anormallikler ortaya çıktığında sorunları sistematik olarak teşhis edip çözmeye hazırsınız.
16 mm LED Basmalı Düğme Anahtarlarında Sık Karşılaşılan Kablolama Sorunlarının Giderilmesi
Aydınlatma yapmayan LED'ler veya yanıt vermeyen yüklerle karşılaşıldığında, hatalı teşhis için sistematik bir yaklaşım, maliyetli arıza sürelerini en aza indirmek için çok önemlidir.
Aydınlatmayan LED'lerin Teşhisi
LED'in kararmış olmasının yaygın nedenleri şunlardır:
- Anot ve katot terminalleri arasında yanlış polarite.
- Akım sınırlayıcı direncin olmaması veya uygun akım akışını engelleyen yetersiz boyutlu direnç.
- Yetersiz besleme gerilimi, LED'in belirtilen ileri geriliminin altına düşüyor.
- Gevşek lehim bağlantısı veya kırık tel ucu gibi bozuk bir bağlantı.
Bu potansiyel faktörlerin her birini sistematik olarak doğrulamak, LED aydınlatmanın hızlı bir şekilde geri yüklenmesini kolaylaştıracaktır.
Yük Etkinleştirme Hatalarının Giderilmesi
Düğmeye basmak cihazınızı çalıştırmazsa, aşağıdakileri göz önünde bulundurun:
- Normalde Açık (NO) ve Normalde Kapalı (NC) terminallerinin yanlış tanımlanması veya yanlış değiştirilmesi.
- Ortak (C) terminali, belirtilen güç kaynağına doğru şekilde bağlanmamıştır.
- Özellikle yoğun kullanımlı vandalizme dayanıklı modellerde, aşınmış veya hasar görmüş anahtar kontakları.
- Harici kablolama ile ilgili sorunlar veya yukarı akım devresinde atmış bir sigorta.
Anahtarı çalıştırırken Ortak (C) ve Normalde Açık (NO) terminalleri arasında süreklilik kontrolü yapmak, iç kontak hatalarını dış devre anormalliklerinden izole etmek için etkili bir yöntemdir.
Langir'in 16 mm LED Basmalı Düğme Anahtarları Neden Endüstriyel Uygulamalar İçin En Uygun Seçimdir?
Langir Electric, olağanüstü sağlam 16 mm LED anahtarlar üretir ve dünya çapında OEM'lerin ve endüstriyel müşterilerin sarsılmaz güvenini kazanır. L16 serimiz, benzersiz dayanıklılık, titiz sertifikalar ve kapsamlı özelleştirme yeteneklerini sorunsuz bir şekilde bir araya getirir.
Langir L16 Serisi LED Anahtarlarının Temel Özellikleri ve Sertifikaları
Langir'in L16 serisi anahtarları şunları sunar:
- En zorlu endüstriyel ortamlarda bile değişmez performans için tasarlanmış, sağlam IP65–IP68 ve IK10 sınıfı muhafaza.
- Kapsamlı CE, RoHS, REACH ve ISO 9001 sertifikaları, üstün kalite, çevre uyumluluğu ve küresel pazarda kabul görmeyi garanti eder.
- Paslanmaz çelik veya nikel kaplı pirinç malzemelerden üretilmiş birinci sınıf yapı, olağanüstü korozyon direnci ve uzun çalışma ömrü sağlar.
Bu titiz sertifikalar, neredeyse tüm zorlu endüstriyel uygulamalarda güvenli, güvenilir ve uzun ömürlü performansı garanti eder.
Langir'in Özelleştirme ve OEM/ODM Hizmetlerine Olan Taahhüdü
Kapsamlı standart ürün kataloğumuzun ötesinde, Langir benzersiz proje gereksinimlerini karşılamak için hassas bir şekilde uyarlanmış çözümler sunmada mükemmeldir:
- Semboller, açıklamalar ve markalama için hassas özel lazer kazıma.
- Fabrika tarafından önceden monte edilmiş kablo demetleri, belirtilen konektörler veya lehimli kablolarla birlikte, sorunsuz entegrasyon için.
- İki renkli LED'ler dahil olmak üzere özel aydınlatma seçenekleri, özel kontrol şemanız ve görsel göstergelerinizle uyumlu olacak şekilde hassas bir şekilde yapılandırılmıştır.
OEM ortaklarımız, esnek düşük Minimum Sipariş Miktarları (MOQ), hızlandırılmış prototip oluşturma döngüleri ve Langir'in uzman şirket içi Ar-Ge ekibinin özel teknik desteği sayesinde belirgin bir rekabet avantajı elde ederler.
Langir 16 mm LED Basmalı Düğme Anahtarları için Fiyat Teklifi Talep Etme veya Toplu Sipariş Verme
Üretim süreçlerinizi olağanüstü güvenilir, aydınlatmalı anahtarlarla optimize etmeye hazır mısınız? Toplu siparişler ve özel özelleştirme hizmetleri için bugün Langir ile iletişime geçin.. Endüstriyel tasarımlarınıza sorunsuz bir şekilde entegre edilmek üzere titizlikle tasarlanmış L16 serisi 16 mm LED basmalı düğme anahtarlarımız için hızlı ve kapsamlı bir fiyat teklifi alın.
Langir'in vandalizme karşı dayanıklı ve yüksek performanslı endüstriyel anahtarların mühendisliğinde eşsiz uzmanlığı, sağlam ve titizlikle sertifikalandırılmış kontrol bileşenlerine ihtiyaç duyan üreticiler için bizi tercih edilen iş ortağı konumuna getirmiştir.
16 mm LED anahtar kablolamasının inceliklerini ustaca öğrenerek (bileşenleri derinlemesine anlamaktan güvenlik protokollerine sıkı sıkıya uymaya, hassas direnç seçiminden gelişmiş en iyi uygulamaların uygulanmasına kadar), her panelde net, tutarlı aydınlatma ve sarsılmaz yük kontrolü garanti edersiniz. Langir ile iş birliği yaparak, en zorlu ortamlara dayanacak şekilde tasarlanmış yüksek kaliteli, özelleştirilebilir anahtarlar tedarik edin, böylece toplu tedarik sürecinizi kolaylaştırın ve genel sistem güvenilirliğini artırın.
