Interrupteurs piézoélectriques momentanés et à verrouillage : tout ce qu'il faut savoir
Les interrupteurs piézoélectriques momentanés n'activent un circuit que tant que la pression est maintenue ; ils reviennent instantanément à leur état initial, ce qui les rend particulièrement adaptés aux fonctions de démarrage/arrêt ou d'arrêt d'urgence. Interrupteurs piézoélectriques à verrouillage Changement d'état d'une simple pression. Maintien de cette position jusqu'à une nouvelle pression, ce qui correspond aux applications de mise sous/hors tension ou de sélection de mode où un état visuel ou électrique doit être maintenu sans intervention continue.
Principaux enseignements
-
Les interrupteurs momentanés ne s'activent que lorsqu'on appuie dessus ; les interrupteurs à verrouillage restent activés après avoir été relâchés jusqu'à ce qu'on appuie à nouveau dessus.
-
Les interrupteurs à verrouillage permettent de basculer entre les états « marche » et « arrêt » d'une simple pression, ce qui réduit la fatigue de l'utilisateur lors d'utilisations répétitives.
-
Les interrupteurs piézoélectriques momentanés de Langir offrent une étanchéité conforme à la norme IP 69K grâce à la technologie à semi-conducteurs scellée 100%, qui ne nécessite aucun entretien.
-
Les modèles à verrouillage conviennent aux équipements industriels nécessitant un fonctionnement continu ; les modèles à action momentanée sont plus adaptés aux arrêts d'urgence et aux signaux temporaires.

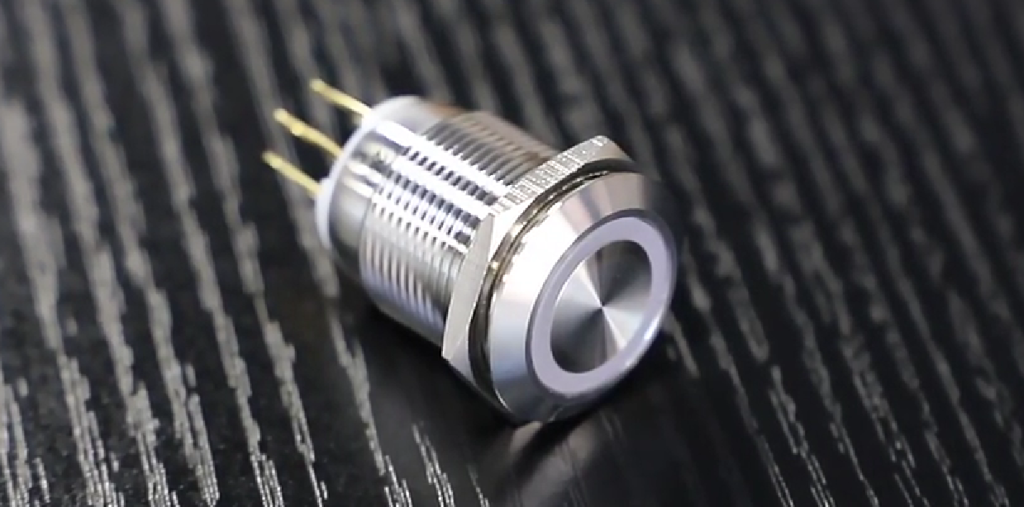

Qu'est-ce qui distingue les interrupteurs piézoélectriques momentanés des interrupteurs piézoélectriques à verrouillage ?
Le comportement d'actionnement distingue totalement ces deux types de commutateurs. Un commutateur piézoélectrique momentané ne s'active que lorsqu'on appuie dessus, émettant une brève impulsion “ marche ” avant de se désactiver. Un interrupteur piézoélectrique à verrouillage conserve son nouvel état après une simple pression, sans qu'un contact continu soit nécessaire. Tous deux partagent la même base à semi-conducteurs que Langir intègre dans sa gamme de composants piézoélectriques. Le résultat électrique ne pourrait être plus différent.
Demandez un devis pour des interrupteurs piézoélectriques auprès de Langir
Les interrupteurs momentanés fonctionnent comme une sonnette : on appuie dessus, on reçoit le signal, on relâche, et le silence revient. Dès que l'actionnement cesse, l'interrupteur revient automatiquement à sa position d'origine (éteint). Pas de mémoire, pas d’état persistant. Les interrupteurs à verrouillage se comportent davantage comme un interrupteur d’éclairage mural. Appuyez une fois, la position reste verrouillée jusqu’à ce que quelqu’un appuie à nouveau. Cette seule distinction de comportement se répercute sur les gammes d’interrupteurs à bouton-poussoir, tactiles et anti-vandalisme. La fonction et le cas d’utilisation varient en fonction du mode requis par la conception.
Lequel faudrait-il choisir pour un bouton « Démarrer » ?
Les interrupteurs momentanés conviennent aux fonctions de démarrage, d'arrêt et de réinitialisation, dans lesquelles une brève impulsion déclenche une action sans maintien de l'état. Les fabricants de tableaux électriques les privilégient lorsque c'est le système de commande, et non l'interrupteur, qui gère l'état de fonctionnement.
Un interrupteur à verrouillage nécessite-t-il une logique de mémoire externe ?
Non — l'interrupteur lui-même conserve sa position de manière mécanique ou électronique après son activation. Ce mécanisme de maintien intégré réduit la dépendance vis-à-vis des circuits en aval pour une commande simple de type marche/arrêt.
Les prescripteurs qui doivent choisir entre ces deux options doivent déterminer si l'application nécessite une signalisation en état maintenu ou en état pulsé avant de finaliser la nomenclature.
Quelles sont les performances des interrupteurs piézoélectriques momentanés en fonctionnement ?
Un interrupteur piézoélectrique momentané n'active un circuit que tant que la pression est maintenue sur le bouton. Dès que l'on relâche la surface, l'interrupteur revient instantanément à son état de repos sans maintenir le signal. Ce comportement le distingue nettement d'un interrupteur piézoélectrique à verrouillage, qui reste bloqué en position jusqu'à ce qu'une deuxième pression le déverrouille.
Le retour s'effectue grâce à un mécanisme à ressort. L'interrupteur est équipé d'un ressort qui lui permet de revenir à sa position initiale dès que la force d'actionnement disparaît. Ce système de retour implique généralement un ressort relié directement à l'actionneur. Aucun microcontrôleur ni circuit de mémoire n'est nécessaire : c'est le matériel physique qui assure cette fonction. C'est le contact continu de l'opérateur qui maintient l'état de commutation actif ; dès que le contact est rompu, le circuit est également coupé.
Les commutateurs piézoélectriques de Langir transposent cette simplicité mécanique dans du matériel étanche de qualité industrielle. Chaque unité 100% est livrée étanche et certifiée IP69K, conçue pour résister à la poussière, au lavage à haute pression et à une exposition répétée à des environnements humides sans nécessiter d’intervention de maintenance. Leur conception à semi-conducteurs rend également ces commutateurs résistants aux interférences ESD, EMI et RFI. Un véritable atout pour les panneaux situés à proximité de moteurs, d’équipements RF ou d’alimentations à découpage.
Un interrupteur piézoélectrique momentané a-t-il besoin d'une pression constante pour rester activé ?
Oui. L'état du circuit dépend entièrement du fait que l'utilisateur maintienne ou non le contact avec la surface de l'actionneur. Il suffit de lever un doigt pour que le circuit se réinitialise immédiatement : pas de signal résiduel, pas de maintien accidentel.
Pour les applications nécessitant une réinitialisation en une fraction de seconde : commandes pas à pas, désactivation d'alarme, entrées de type « sonnette ». La configuration à action momentanée se distingue par sa fiabilité, sa durabilité grâce à son boîtier étanche et sa résistance aux interférences.

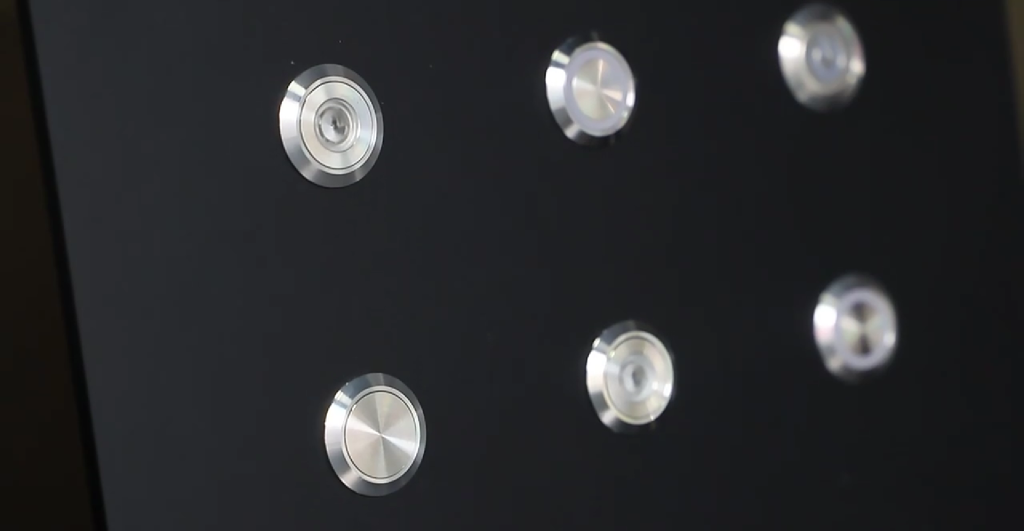

Comment les interrupteurs piézoélectriques à verrouillage conservent-ils leur état ?
Un interrupteur piézoélectrique à verrouillage se bloque en position après une simple pression et y reste. Aucun ressort ne le ramène en position initiale. Le circuit reste ouvert ou fermé jusqu'à ce que l'utilisateur appuie à nouveau. Ce mécanisme de verrouillage constitue l'intérêt même de cette conception. Il maintient l'état du circuit sans nécessiter de maintien externe ni de consommation d'énergie continue.
Comparez cela à un interrupteur momentané, qui revient en position initiale dès que l'on retire le doigt. La version à verrouillage, quant à elle, ne bouge pas d'un pouce tant qu'on ne lui en donne pas l'ordre. C'est cette simple différence de fonctionnement qui détermine quel type d'interrupteur convient à un tableau donné.
Demandez un devis pour des interrupteurs piézoélectriques auprès de Langir
Qu'est-ce qui empêche un interrupteur à verrouillage de revenir à son état initial ?
C'est le mécanisme de verrouillage interne qui assure le fonctionnement, et non la pression exercée par l'opérateur. Une fois déclenché, le commutateur conserve indéfiniment son nouvel état, qu'il s'agisse d'un circuit ouvert ou fermé. Aucun élément de sa conception ne nécessite une pression ou une alimentation continue pour maintenir cet état.
L'étanchéité de la construction est tout aussi importante que le mécanisme lui-même. Langir fabrique ses interrupteurs piézoélectriques entièrement étanches. Certifiés IP69K, ils ne comportent aucune pièce mobile susceptible de s'user ni aucun contact susceptible de se corroder. Grâce à cette conception ne nécessitant aucun entretien, l'état de verrouillage est maintenu dans les environnements soumis à des lavages à haute pression, les ateliers poussiéreux ou les bornes d'affichage en extérieur, sans dégradation même après des années d'utilisation.
Les opérateurs peuvent-ils voir dans quel état se trouve un interrupteur à verrouillage ?
Oui — l'éclairage par LED résout ce problème de visibilité. Langir propose des interrupteurs anti-vandalisme dotés d'un éclairage par LED configurable, ainsi qu'un large choix de diamètres de traversées, de formes d'actionneurs et de matériaux, ce qui permet aux ingénieurs d'intégrer un repère visuel clair pour distinguer les états « verrouillé » et « déverrouillé ».
Cette dernière précision est importante pour les prescripteurs. Langir Electric applique un système de gestion de la qualité conforme à la norme ISO 9001:2015, qui garantit la cohérence du comportement de verrouillage d'un lot de production à l'autre.
Quels sont les facteurs les plus importants en matière d'étanchéité et de durabilité ?
L'indice de protection IP et la conception étanche déterminent si un interrupteur résiste à un système de lavage ou à un environnement extérieur corrosif. Les interrupteurs piézoélectriques de Langir, de type 100%, présentent une conception étanche certifiée IP69K. Ni l'interrupteur piézoélectrique momentané ni l'interrupteur piézoélectrique à verrouillage ne nécessitent d'entretien sur site une fois installés. Cette spécification d'étanchéité revêt une importance bien plus grande que ne le laissent entendre la plupart des fiches techniques. Une seule faille dans un joint d'étanchéité suffit pour que l'humidité atteigne les contacts et mette prématurément fin à la durée de vie du produit.
Ces deux modes de commutation partagent la même conception à semi-conducteurs ; les performances d'étanchéité ne varient donc pas en fonction du comportement électrique du commutateur. Les versions à action momentanée et à verrouillage résistent toutes deux aux décharges électrostatiques, aux interférences électromagnétiques et aux interférences radioélectriques de par leur conception même, et non grâce à un blindage supplémentaire. Les ingénieurs qui choisissent l’un ou l’autre de ces modes pour un panneau de commande bénéficient d’une protection identique contre ces risques.
Dans sa gamme étendue d'interrupteurs et de disjoncteurs, Langir propose également des modèles aux indices de protection IP65 et IP67, en plus de l'IP69K, ainsi que des boîtiers résistants aux chocs pour les équipements exposés aux chutes, aux vibrations ou au vandalisme. Les acheteurs devant choisir entre différentes classes de protection doivent avant tout tenir compte de l'environnement d'exploitation.

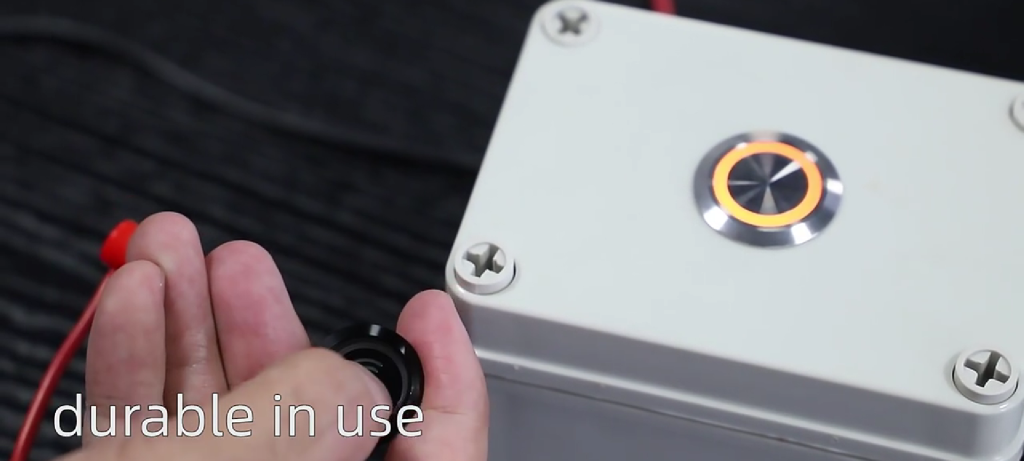

Le mode de commutation a-t-il une incidence sur les performances d'étanchéité ?
Non. L'étanchéité dépend de la conception du boîtier et du joint, et non du fait que l'interrupteur soit à action momentanée ou à verrouillage. Les deux configurations sont soumises au même processus qualité conforme à la norme ISO 9001:2015, comprenant des contrôles en cours de fabrication et une inspection finale avant expédition.
Demandez un devis pour des interrupteurs piézoélectriques auprès de Langir
En quoi cela est-il important pour la sécurité des travailleurs ?
Un fonctionnement fiable garantit la protection du personnel de l'usine contre les risques électriques lors de l'utilisation quotidienne. Un interrupteur qui ne se ferme pas correctement risque d'entraîner un comportement aléatoire des contacts, ce qui compromet la fonction de sécurité sur laquelle comptent les acheteurs de ces équipements.
Quel interrupteur piézoélectrique est le mieux adapté à votre application ?
Les actions brèves à retour par ressort nécessitent un interrupteur piézoélectrique momentané ; les états activés ou désactivés de manière prolongée nécessitent un interrupteur piézoélectrique à verrouillage. La distinction est on ne peut plus claire. L’un revient en position initiale dès que l’on retire le doigt, tandis que l’autre reste activé jusqu’à ce qu’on lui demande de changer d’état. Se tromper dans ce choix lors de la conception d’un panneau entraîne des modifications a posteriori, des demandes de garantie et des utilisateurs finaux mécontents.
Un interrupteur piézoélectrique à verrouillage doit-il être programmé pour conserver son état ?
Aucune étape de programmation distincte n'est nécessaire pour activer le verrouillage. Le mécanisme de verrouillage est intégré au commutateur lui-même. Il maintient l'état de circuit ouvert ou fermé sans recourir à une logique externe. Les équipes de conception doivent toutefois vérifier que le câblage correspond bien à l'état par défaut souhaité avant l'expédition.
Et si une conception nécessitait ces deux comportements sur un même panneau ?
Les panneaux mixtes sont courants dans les équipements industriels et de transport ; ils associent des commandes momentanées pour les alertes à des commandes à verrouillage pour l'alimentation de secours. Langir conçoit des interrupteurs piézoélectriques, capacitifs et anti-vandalisme depuis 2014, s'appuyant sur une expérience qui remonte à 2009, et accompagne plus de 10 000 clients finaux à travers le monde pour ces configurations spécifiques. Grâce à un modèle commercial OEM/ODM, l’équipe d’ingénierie de Langir intervient dès les premières phases du cycle de conception d’un projet, fournit des conseils sur le type de commutateur le mieux adapté à chaque fonction et assure une livraison rapide des échantillons. Un véritable atout lorsque la disposition du panneau est encore en cours d’évolution.
FAQ
Quelle est la principale différence entre les interrupteurs piézoélectriques à action momentanée et ceux à action maintenue ?
Les interrupteurs piézoélectriques momentanés n'activent un circuit que tant qu'ils sont enfoncés et reviennent instantanément à l'état « off » dès qu'on les relâche. Les interrupteurs piézoélectriques à verrouillage changent d'état dès la première pression et conservent cette position jusqu'à ce qu'on appuie à nouveau dessus.
Dans quels cas faut-il privilégier un interrupteur piézoélectrique momentané plutôt qu'un interrupteur à verrouillage ?
Les interrupteurs momentanés conviennent aux fonctions de démarrage, d'arrêt, de réinitialisation et d'arrêt d'urgence, dans lesquelles une brève impulsion déclenche une action sans maintien de l'état. Les fabricants de tableaux électriques les privilégient lorsque c'est le système de commande qui gère l'état actuel plutôt que l'interrupteur lui-même.
Les interrupteurs piézoélectriques à verrouillage nécessitent-ils un circuit supplémentaire pour conserver leur état ?
Non, les interrupteurs piézoélectriques à verrouillage conservent leur position après activation sans nécessiter de circuit de mémoire externe. Cette fonction de maintien intégrée réduit la dépendance vis-à-vis des circuits en aval pour une commande marche/arrêt simple.
