制御盤のスイッチが反応せず、生産ラインが停止してしまっていませんか？押しボタン式制御盤の修理を行うことで、電気的な故障、機械的な詰まり、腐食、損傷などを、コストのかかるダウンタイムに発展する前に特定し、稼働時間を回復させることができます。 このガイドでは、一般的なパネル故障の診断方法、マルチメーターを用いたスイッチのテスト方法、修理と交換の判断基準、安全なスイッチ交換の手順、および予防保守ルーチンの確立について学びます。その過程で、Langirの工業用押しボタンスイッチのバルク供給およびカスタマイズサービスが、信頼性の高いコンポーネントを通じてお客様の業務を支える仕組みについてもご理解いただけます。.
以下の内容について解説します：
- パネルによく見られる不具合とその兆候
- マルチメーターを用いた診断手順
- 修理か交換か：判断の基準
- スイッチの交換手順（ステップバイステップ）
- 予防保全のベストプラクティス
- 配線図のトラブルシューティングの要点
- Langirが提供するサポート対象ソリューションに関する専門家のアドバイス
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
押しボタンパネルが動作しなくなる一般的な原因
押しボタンパネルの不具合は、多くの場合、接点の摩耗、機械的な詰まり、断続的な配線不良、環境による腐食、または物理的な損傷に起因します。これらはいずれも回路の導通を妨げ、機械の応答を遅らせます。これらの根本原因を迅速に特定することで、ダウンタイムを短縮し、スイッチの寿命を延ばすことができます。.
それぞれの症状は特定の診断経路を示しており、確認のために詳細なマルチメーターによる検査へと導いてくれます。.
押しボタンスイッチが反応しなくなったり、故障したりする原因とは
スイッチが反応しなくなるのは、内部の接点にピットが生じたり酸化したりして、金属表面が回路を閉じられなくなるためです。接点アセンブリを清掃または交換することで、確実な導通と機械の制御機能が回復します。.
内部をざっと点検すると、アクチュエータ周辺の接点面が黒ずんでいたり、プラスチックが溶けていたりすることがよくあり、これは回路の正常性が損なわれていることを示しています。次に、機械的な障害がボタンの動きの重さとしてどのように現れるのかについて見ていきましょう。.
ボタンが固着したり詰まったりすると、パネルの機能にどのような影響が出るのか
ボタンが固着したり詰まったりすると、プランジャーが自由に動けなくなり、その結果、スイッチが指示通りにオン・オフできなくなります。可動部に潤滑油を差したり、異物を取り除いたりすることで、アクチュエータの動作経路が確保され、スムーズな動作と安定した信号伝達が保証されます。.
ベゼルやスプリングの周囲にほこりや微粒子が付着すると、アクチュエータ内部で紙やすりのような役割を果たし、スイッチの応答性をさらに低下させ、断続的な故障症状を引き起こすことになります。.
プッシュボタンスイッチの断続的な故障の兆候とは
断続的な故障は、配線の緩み、接触部の腐食による微小アーク放電、またははんだ接合部の不良が原因で、機械の動作が不安定になる（パネルが反応することもあれば、反応しないこともある）という形で現れます。接続部を締め直し、はんだ接合部をリフローすることで、安定した接点閉合を確保し、予測不能な信号の途切れを解消できます。.
スイッチの断続的な故障には、ランプの点灯が不安定になったり、インジケーターランプが点滅したりする現象がしばしば伴い、腐食などの環境要因が原因である可能性を示唆しています。.
腐食は押しボタンスイッチの性能にどのような影響を与えるか
湿気や化学物質が銀合金の接点を侵食すると腐食が発生し、負荷がかかった際に抵抗が増加して発熱します。専用の溶液で接点を洗浄し、絶縁グリースを塗布することで、再酸化を防ぎ、低抵抗の接続状態を維持することができます。.
また、環境用シールやIP規格準拠の筐体は、スイッチの内部を汚染物質から保護し、物理的損傷の評価を行うための基盤を整えます。.
プッシュボタンパネルによく見られる物理的な損傷にはどのようなものがあるか
衝撃による亀裂、スプリングの破損、または配線ハーネスの断線は、機械的な復帰動作や回路の完全性を損ないます。ハウジングに微細な亀裂がないか点検し、スプリングの張力を確認してください。スプリングを交換したり、損傷したリード線を再配線したりすることで、機械的な弾力性と電気的導通の両方が回復します。.
物理的な不具合への対処について解説することで、パネルによく見られる問題の概要説明を締めくくり、マルチメーターを用いた正確な診断へと直接つなげていきます。.
マルチメーターを使って押しボタンスイッチの不具合をどのように診断するか
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
電気的故障のマルチメーターによる検査
マルチメーターは、押しボタン盤の電気的故障を診断するために不可欠なツールであり、技術者はこれを使用して回路の導通を確認したり、電圧を測定したり、抵抗値を評価したりすることができます。これらの検査により、接点の摩耗や配線の問題といった不具合を特定し、安全かつ効果的なトラブルシューティングを行うことができます。.
この論理的な手順により、危険を未然に防ぎ、正確な故障箇所の特定が可能になります。.
テストを行う前に、どのような安全対策を取るべきか
スイッチの端子に作業を行う際は、必ず制御盤の電源を切り、電源をロックアウトし、絶縁手袋と保護メガネを着用してください。不慮の感電事故を防ぎ、作業員と機器の両方を保護するため、非接触テスターを使用して電圧がないことを確認してください。.
安全な作業環境を確保することで、正確な継続性テストの実施が可能になります。.
押しボタンスイッチの導通テストを行う方法
マルチメーターを通電モードに設定し、プローブをスイッチの端子に接続して、表示値を確認します。未操作時は開回路（ビープ音なし）、押下時は閉回路（ビープ音）となるはずです。通電反応に異常が見られる場合は、接点の腐食や内部配線の断線が原因である可能性があり、接点の交換またはスイッチの交換が必要です。.
スイッチの導通を確認した後、実際の回路電圧と抵抗を測定することで、診断をより正確に行うことができます。.
押しボタン回路における電圧と抵抗の測定方法
パネルに電源を投入し、スイッチの負荷側にプローブを接続した状態で、作動時の電圧降下を測定します。仕様値を超える高い抵抗値が測定された場合は、接点の劣化が疑われます。電源を遮断し、オームモードで端子間の抵抗を測定します。測定値がメーカーの許容範囲外の場合は、接点や配線に不具合があることを示しています。.
正確な測定値をもとに、故障の種類を特定し、的を絞った修理を行う。.
故障検出のためのマルチメータの測定値の読み方
作動時に連続したビープ音が鳴れば回路が正常であることを示します。ビープ音が不規則だったり、抵抗値が高かったりする場合は、接点の摩耗や配線の断続的な不具合が疑われます。測定値を基準値（通常、接点が閉じた状態では0.1 Ω未満）と照らし合わせ、基準値を超えている場合は部品を交換または清掃してください。.
これらの結果を分析することで、修理によってサービスを復旧できるか、あるいは完全な交換が必要かを判断することができます。.
押しボタンスイッチまたはパネルの修理と交換の比較
修理と交換のどちらを選ぶかは、損傷の程度、部品の入手可能性、生産への影響を評価し、コスト、稼働停止時間、長期的な信頼性のバランスを考慮して決定されます。.
これらを評価することで、設備管理者は稼働率を維持しつつ、保守予算を最適化することができます。.
修理が可能かどうかを決定づける要因とは
軽微な接触によるピット、接着剤の残留物、または配線の緩みなどは、多くの場合、清掃、潤滑、および端子の締め直しによって解決できます。これにより、コストを抑えつつ、部品の到着を待つことなくスイッチの機能を回復させることができます。.
より広範囲な損傷が見られる場合は、完全に交換する方がより確実な対処法となります。.
押しボタンスイッチの修復不可能な損傷を見分ける方法
ハウジングのひび割れ、バネの変形、あるいは洗浄しても信号の整合性を回復できないほど著しく腐食した接点などは、スイッチが修復不能である兆候です。その場合は、交換を行うことで安定した性能を確保し、再発する故障を防ぐことができます。.
こうした制約を定量的に把握することで、ダウンタイムにかかる実際のコストと、新しい部品を発注する場合のコストを明確に比較検討することができます。.
交換に伴うコストとダウンタイムへの影響とは
個々のスイッチの交換には通常、1台あたり10～20分かかり、繰り返し発生する故障を回避できますが、パネル単位での交換には配線の全面的なやり直しと調整が必要となります。Langirのような信頼できるサプライヤーから一括注文を行うことで、リードタイムを最小限に抑え、数量割引も確保できます。.
交換の範囲が明確になったところで、Langirがどのように迅速な解決策を実現しているのかを見ていきましょう。.
Langirは、産業用スイッチソリューションによる交換をどのように支援しているのか

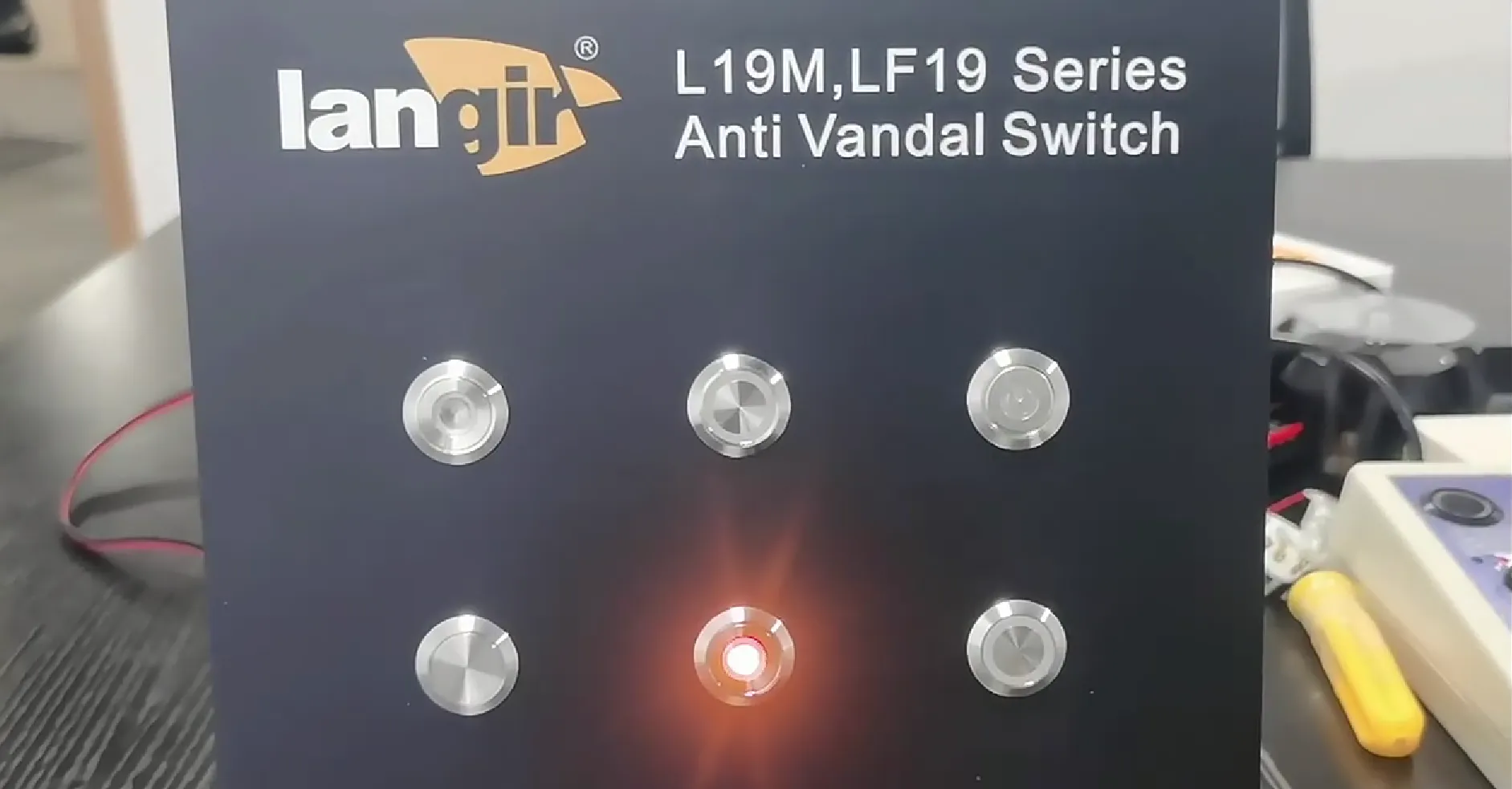

Langir社は、銀合金接点を採用し、TÜV認証を取得したIP規格準拠のモーメンタリー型、ラッチング型、および発光式押しボタンスイッチを提供しています。大量注文向けの価格設定やカスタム刻印サービスもご利用いただけます。Langir社の産業用押しボタンスイッチをご覧いただき、最適な交換部品を確保して、調達遅延を短縮してください。.
新しい部品を取り付けた後は、以下の詳細な交換手順に従ってください。.
産業用押しボタンスイッチの交換手順（ステップバイステップ）
故障したスイッチを交換するには、適切な新しい部品を選び、工具を準備し、古い部品のはんだを剥がし、新しいスイッチを配線し、動作確認を行って、制御盤に問題なく再組み込みできるようにする必要があります。.
制御盤に適した交換用スイッチの選び方
新しいスイッチの取り付け直径、接点定格、IP保護等級、およびアクチュエータのタイプを、パネルの要件に合わせて選択してください。Langir社のデータシートを参照することで、適切な適合性と機械仕様の遵守が確保され、誤った組み合わせや早期の故障を防ぐことができます。.
選定の精度は、設置のしやすさやパネルの信頼性に直接影響します。.
安全かつ効果的な交換にはどのような工具が必要か
温度調節機能付きはんだごて、はんだ除去用ブレード、絶縁ドライバー、接点クリーナー、そして高品質なマルチメーターが、必須のツールキットを構成しています。これらの道具を揃えることで、パネルに二次的な損傷を与えることなく、新しいスイッチの取り付けにおけるはんだの除去、清掃、および動作確認を確実に行うことができます。.
そうすれば、十分な訓練を受けた技術者は、リスクを最小限に抑えながら除去作業に集中できるようになります。.
故障した押しボタンスイッチのはんだを溶かし、取り外す方法
電源を切り、パネルのロックを解除した状態で、各端子にハンダごてを当て、はんだ吸い取り線を使ってはんだを吸い取り、スイッチ本体を取り付け穴からそっと引き抜きます。新しいスイッチを取り付ける前に、残留フラックスをイソプロピルアルコールで拭き取り、機械的および電気的な接続が確実に確立されるようにしてください。.
端子をきれいにしておくことで、交換用スイッチの正確な配線が可能になります。.
新しい押しボタンスイッチを正しく配線・取り付ける方法
新しいスイッチをパネルの切り欠き部分に設置し、配線図に従って各端子を対応する配線にはんだ付けします。この際、はみ出した線によって短絡が生じないよう注意してください。IP保護等級を維持し、制御盤内部で一定の接触圧力を保つため、取り付け金具をしっかりと固定してください。.
適切な配線は、正確な試験と長期的な性能の維持につながります。.
設置後の新しいスイッチのテスト方法
パネルへの電源を再投入し、マルチメーターを使用して、作動時の導通および負荷時の電圧が適正であることを確認してください。スイッチを数回繰り返し操作して、機械的な復帰動作と電気的な安定性を確認した後、接続された機器の反応を観察し、シームレスな統合と制御盤機能の復旧を確認してください。.
検証により交換プロセスが完了し、予防保全戦略へとつながります。.
予防保全は、押しボタンパネルの寿命をどのように延ばすことができるか
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
産業用設備の予防保全
清掃、環境保護、点検などを含む定期的なメンテナンスは、押しボタンパネルの寿命を延ばすために極めて重要です。こうした対策により、ゴミの堆積や腐食といった一般的な故障を未然に防ぎ、産業現場において信頼性の高い性能を確保することができます。.
- 日常的な清掃 外部表面および内部接点をコンタクトクリーナーで清掃し、ほこりや酸化物を除去してください。.
- 環境保護 スイッチを湿気や微粒子から保護するために、ウェザーシールを装着するか、より高いIP等級の筐体にアップグレードしてください。.
- 点検項目 アクチュエータ、スプリング、ワイヤーハーネス、およびパネルのシールに、疲労や劣化の兆候がないか点検してください。.
- 潤滑の実施方法 可動部品には、電気的接触を妨げることなく摩擦を低減し、腐食を防ぐために、絶縁グリースを適量塗布してください。.
これらの手順を四半期ごとに、あるいはメンテナンス計画に従って実施することで、多くの一般的な故障を未然に防ぎ、パネルをスムーズに稼働させることができます。.
配線図は、押しボタンパネルのトラブルシューティングにどのように役立つのか
配線図では、各スイッチの常開（NO）接点および常閉（NC）接点を制御回路に割り当てて表示することで、配線ミス、短絡、断線を明らかにし、技術者が当て推量に頼ることなく故障箇所を特定できるようにします。.
押しボタンスイッチの基本的な配線原則とは
常開接点は作動するまで開いたままですが、常閉接点は押されると回路が遮断されます。正しい配線を行うことで、各スイッチが本来の制御機能を確実に果たし、モーターの意図しない始動や停止を防ぐことができます。.
これらの基本を理解しておけば、配線の不具合を特定する準備が整います。.
配線の接続部の緩みや損傷を特定し、修理する方法
端子台に飛び出した導線や変色がないか目視で確認し、適切な圧着コネクタを使用して導線を締め付けたり、再接続したりしてください。ほつれたリード線を交換し、冷接合部を再はんだ付けすることで、確実な導通が回復し、断続的な故障を防ぐことができます。.
確実な接続により、パネルの安定した動作が保証され、熱による損傷を防ぐことができます。.
パネルにおける短絡や断線の兆候とは
短絡が発生すると、ヒューズが飛んだり、ブレーカーが落ちたり、配線の絶縁体が焼損したりしますが、開回路になると、ボタンが反応しなくなったり、表示灯が点灯しなくなったりします。配線図上でこれらの症状を確認することで、特定のスイッチ端子やハーネスの接続箇所まで故障箇所を特定することができます。.
症状を正確に特定することで、修理が迅速に進み、繰り返し発生する故障を防ぐことができます。.
制御盤の電気配線のトラブルシューティングを安全に行う方法
回路の電源を切り、非接触テスターで電圧がゼロであることを確認してから、絶縁工具を使用して配線図に従って手順通りに作業を進めてください。トラブルシューティングの過程を通じて状況を明確に把握し、安全な通電試験を確実に行うため、切断した各配線にタグを付け、作業手順を記録してください。.
安全な配線作業は、盤の診断プロセスを完結させ、保守作業の定着を図ります。.
プッシュボタンパネルの修理方法 | よくある質問
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
プッシュボタンパネルのトラブルシューティングには、どのようなツールが不可欠ですか？
押しボタンパネルのトラブルシューティングを効果的に行うためには、導通や電圧を測定するためのマルチメーター、安全に作業を行うための絶縁ドライバー、そして必要な修理を行うためのハンダごてが必須の工具となります。さらに、コンタクトクリーナーを用意しておくと接続部の清潔さを保つのに役立ち、誘電体グリースを使用することで腐食を防ぐことができます。 また、通電中の回路で作業を行う前に安全を確保するため、非接触式電圧テスターの使用も推奨されます。これらの工具を併用することで、技術者は問題を効率的に診断し、解決することができます。.
押しボタン式パネルは、どのくらいの頻度で予防保全を行うべきですか？
押しボタンパネルの予防保全は、理想的には四半期ごとに、あるいは運用上の必要性に応じて実施すべきです。定期的な点検を行うことで、腐食やゴミの堆積など、放置すると故障につながる可能性のある摩耗の初期兆候を早期に発見することができます。 最適な性能を維持するためには、清掃、潤滑、および環境保護対策をこの定期的な作業に組み込む必要があります。機器の具体的な使用状況や環境に合わせたメンテナンススケジュールを策定することで、パネルの寿命を大幅に延ばすことができます。.
押しボタンパネルにIP規格準拠の筐体を使用することには、どのような利点がありますか？
IP規格に準拠した筐体は、押しボタンパネルを粉塵、湿気、その他の環境汚染物質から保護する上で不可欠な役割を果たします。これらの規格は侵入保護のレベルを示しており、過酷な環境下でもスイッチが正常に機能し続けることを保証します。 IP規格準拠の筐体を使用することで、産業現場でよく見られる腐食や機械的故障を防ぐことができます。これにより、制御システムの信頼性が向上するだけでなく、メンテナンスコストやダウンタイムを削減し、ひいては運用効率の向上につながります。.
押しボタンスイッチの交換が必要かどうか、どのように判断すればよいですか？
押しボタンスイッチは、ハウジングのひび割れ、接点の著しい腐食、あるいは清掃では修復できない内部部品の破損など、修復不可能な損傷の兆候が見られる場合は、交換する必要があります。また、修理を行ってもスイッチが安定した動作を示さない場合も、交換の時期である可能性があります。 マルチメーターを用いた定期的な検査は、継続的な不具合の特定に役立ちます。また、スイッチの抵抗値や導通がメーカーの仕様を満たしていない場合は、確実な動作を確保するために交換することをお勧めします。.
押しボタンパネルのメンテナンスにおいて、誘電グリースはどのような役割を果たすのでしょうか？
誘電性グリースは、電気接点を湿気や腐食から保護するバリアを形成することで、プッシュボタンパネルのメンテナンスにおいて極めて重要な役割を果たします。 可動部品や接続部に適量を塗布することで、導電性を損なうことなく摩擦を低減し、酸化を防ぎます。これにより、信頼性の高い性能を維持し、スイッチの寿命を延ばすことができます。ただし、塗布しすぎると汚れや異物を引き寄せ、動作上の問題を引き起こす可能性があるため、適量を慎重に使用する必要があります。.
トラブルシューティングを行ってもプッシュボタンパネルが反応しない場合は、どうすればよいですか？
徹底的なトラブルシューティングを行ってもプッシュボタンパネルが反応しない場合は、制御回路の故障や電源の問題など、より深刻な根本的な問題がある可能性があります。 そのような場合は、配線図を参照して短絡や断線がないか確認することをお勧めします。それでも問題が解決しない場合は、さらなる診断には専門的な知識や工具が必要となる可能性があるため、専門家による詳細な分析と修理を依頼することを検討してください。.
押しボタン式のパネルの修理は自分で行ってもいいですか、それとも専門業者に依頼したほうがいいですか？
接点の清掃や緩んだ接続部の締め直しといった軽微な修理は、基本的な技術的スキルと適切な工具さえあれば、個人でも行うことができる場合が多いです。しかし、内部部品の交換や電気的な不具合の対処など、より複雑な問題については、専門家に依頼することをお勧めします。 専門家には、安全を確保し、電気規格への準拠を保証する専門知識があり、これは産業現場において極めて重要です。問題の深刻度を評価し、最適な対処方法を判断してください。.
