配線ミスが原因で生産ラインが完全に停止し、その原因となるボタンを探し回るのに何時間も費やした経験はありませんか？信頼性の高い押しボタン式制御盤を製作することで、スムーズな稼働が確保され、ダウンタイムを最小限に抑えることができます。また、高品質な汎用部品を調達したり、Langirにカスタムスイッチパネルを注文したりする柔軟性も得られます。 このガイドでは、制御パネルアセンブリを構成する部品、人間工学に基づいたスイッチパネルの設計方法、段階的な組み立てと配線技術、予算に優しいDIYのヒント、テストとトラブルシューティングの方法、そして専門サービスを利用できる場所についてご紹介します。 押しボタンパネルの配線と組み立ての各段階を詳しく見ていき、産業用機械が意図した通りに正確に動作するようにしましょう。.
押しボタン式制御盤とその主要構成部品
押しボタン式制御盤は、機械の起動、停止、または制御を行うためのスイッチ、表示灯、配線を収めた集中管理型のインターフェースです。パネルマウント型押しボタン、筐体、端子台を体系的なレイアウトで組み合わせることで、工業生産において精密な制御と安全性の向上を実現できます。 例えば、コンベヤベルト上のシンプルな起動・停止ステーションは、不意の再起動を防ぎ、作業者を保護することができます。各構成部品を理解することは、制御盤の効率的な組み立てとカスタマイズのための基礎となります。.
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
パネルマウント式押しボタンとは何か、その仕組みは？

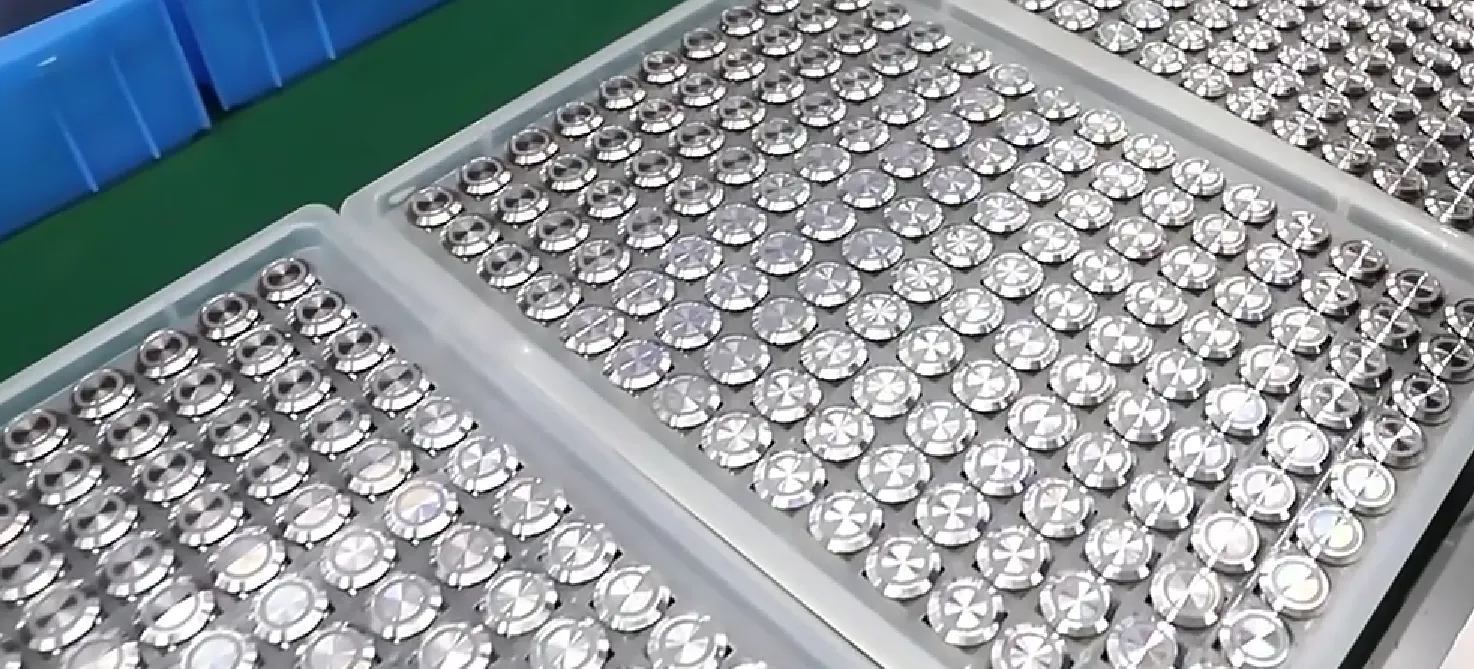

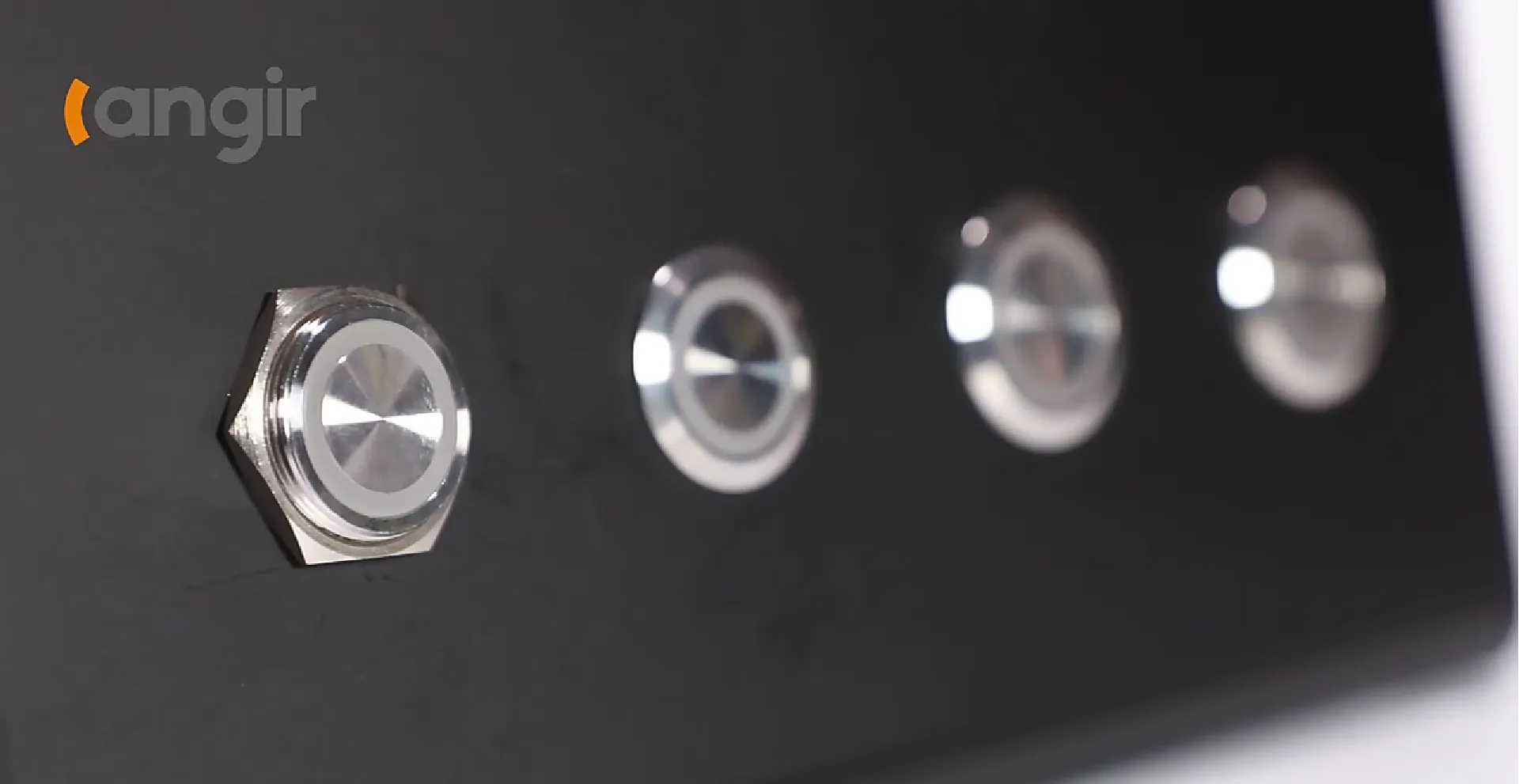

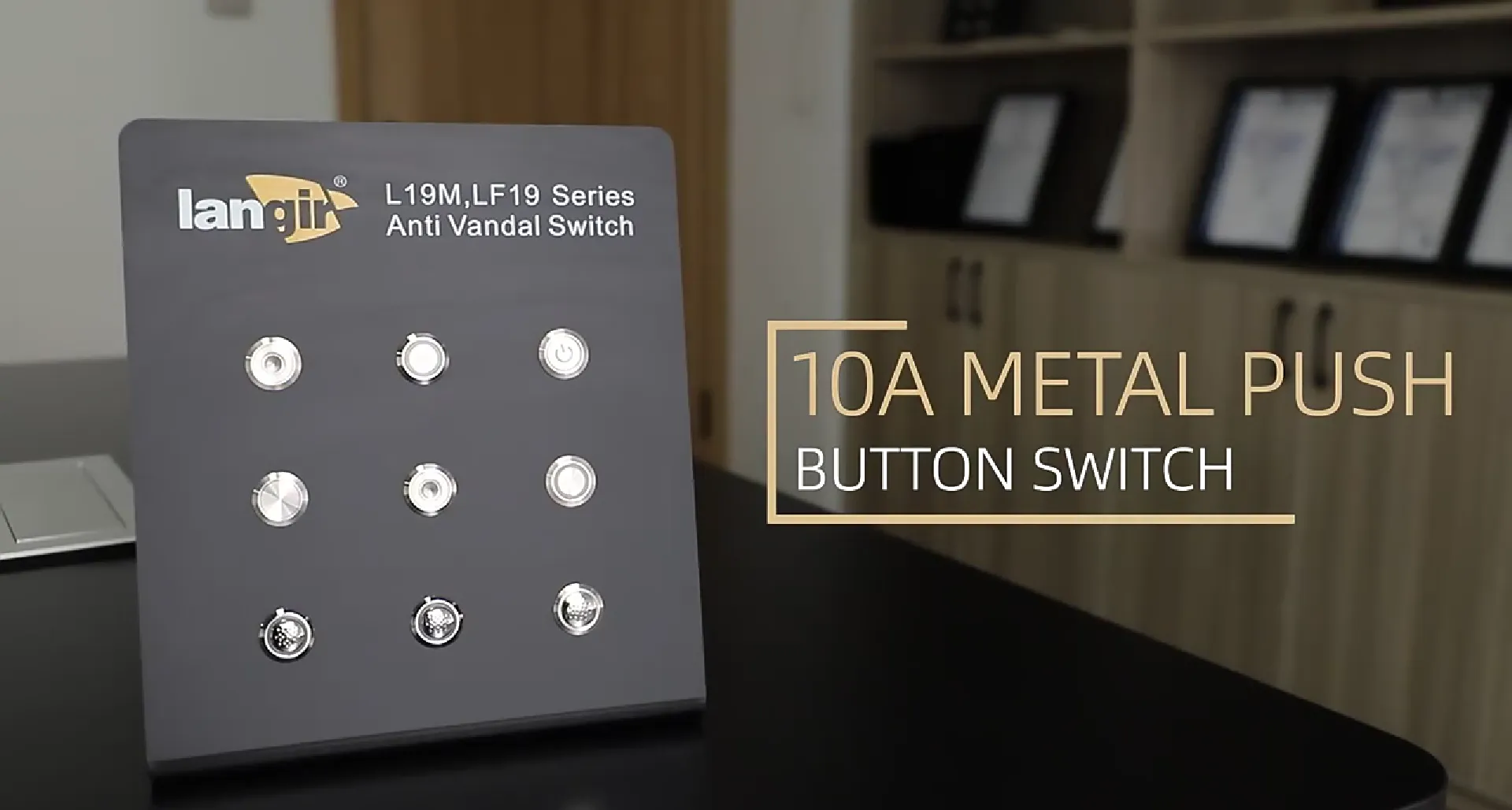

パネルマウント式押しボタンは、筐体の表面に直接取り付けられる、ユーザーが操作するスイッチであり、制御回路用の耐久性に優れたインターフェースを提供します。押すと電気回路が接続または遮断され、機器の起動や停止を行うリレーやPLCに信号が送信されます。 これらの押しボタンは、保護カラー、IP保護等級、メンテナンスを容易にするクイックディスコネクト端子を備えており、安全性を高めます。Langirから信頼性の高いパネルマウント式押しボタンをまとめて購入することで、安定した性能が確保され、交換サイクルを短縮できます。.
押しボタンパネルでは、どのようなスイッチタイプがよく使われているか
以下に、押しボタンパネルで最も一般的に使用されるスイッチの種類を比較・分類し、それぞれの主な特徴や代表的な用途をまとめました。.
この表は、各スイッチの種類がそれぞれどのような独自の機能を提供しているかを示しており、特定の用途やユーザーの要件に合わせて最適な組み合わせを選択するための指針となります。.
コントロールパネルアセンブリの主要な構成部品とは
完全なコントロールパネルアセンブリは、複数の構成要素を統合して、一体となったシステムを形成しています。.
- 添付資料: 内部部品をほこりや湿気から保護します。.
- 押しボタン・スイッチ: 操作のためのユーザーインターフェースとして機能する。.
- ワイヤーハーネス: デバイス間で電力と信号を伝送します。.
- 端子台: 整理された接続ポイントを用意する。.
- レジェンドプレート: オペレーターへの明確な指示のため、ボタンにラベルを付ける。.
これらの部品が一体となって、安全性、明瞭性、および保守性を確保し、次に解説するあらゆるスイッチパネル設計の基盤を形成しています。.
ニーズに合わせた効果的な配電盤をどのように設計するか
スイッチパネルの設計では、性能とメンテナンス性を最適化するために、ユーザーの人間工学、部品の耐久性、および回路要件のバランスをとることが重要です。レイアウト、材料の選定、UI要素を事前に計画しておくことで、配線ミスを最小限に抑え、将来のアップグレードを円滑に行うことができます。例えば、起動ボタンと停止ボタンを明確な色分けでグループ化することで、操作者の混乱を防ぎ、緊急時の対応を迅速化することができます。.
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
カスタムスイッチパネルのレイアウトにおけるベストプラクティスとは何か
コントロールを配置する際は、以下のエルゴノミクスおよび機能性の原則に従ってください。
- 非常停止スイッチは、作業者が主に立つ位置から手が届きやすい場所に設置してください。.
- 専用ゾーン内のグループに関連する制御機能（例：モーターの起動／停止）。.
- 誤作動を防ぐため、一定の隙間（30 mm以上）を確保してください。.
- 一目で判別できるよう、色分けされたハウジング（停止は赤、開始は緑）を採用してください。.
スイッチを戦略的に配置することで、安全性が向上し、新規オペレーターの研修時間を短縮できます。.
コントロールパネルにおける人間工学に基づいた設計
操作ミスを最小限に抑え、安全性を高めるためには、制御盤の設計において人間工学の原則が極めて重要です。非常停止スイッチの戦略的な配置や、関連する操作部のグループ化など、適切なレイアウトを採用することで、研修時間を短縮し、緊急時の対応時間を短縮することができます。停止には赤、起動には緑といった色分けを行うことで、迅速な識別と効率的な操作がさらに促進されます。.
This research supports the article’s emphasis on ergonomic considerations for effective switch panel design.
耐久性を高めるための適切な材料と筐体の選び方
筐体の材質や保護機能の選定は、過酷な環境下における長期的な信頼性を左右します。.
筐体の材料選定
制御盤筐体の材料選定は、さまざまな産業環境におけるその耐久性や性能に大きな影響を与えます。 ステンレス鋼は耐食性に優れているため、洗浄が必要なエリアに最適であり、一方、ポリカーボネートは高い衝撃強度を備えています。NEMA 4X規格は、粉塵や水の侵入に対する保護を保証し、粉体塗装された鋼材は、傷や摩耗に対する表面硬度を確保することで、長期的な信頼性を保証します。.
この資料では、耐久性を確保するために適切な材料や筐体を選定することの重要性について解説しています。.
適切な筐体と表面処理を選択することで、パネルアセンブリが過酷な産業用環境にも耐え、高額な交換費用を発生させることなく使用し続けることができます。.
ユーザーインターフェースはスイッチパネルの設計にどのような影響を与えるか
わかりやすいユーザーインターフェース（UI）は、制御ロジックを合理化することで、操作ミスや修理依頼を減らします。 適切な位置に配置されたラベル、直感的なスイッチのタイプ、そして触覚フィードバックにより、ユーザーは複雑な作業もスムーズに進めることができます。例えば、発光式の押しボタンは、機械の状態を示すだけでなく、暗い場所での視認性も向上させます。設計段階の早い段階でUIの配慮を取り入れることで、ダウンタイムや研修費用を直接削減することができます。.
押しボタン式制御盤を組み立てる手順とは
制御盤の組み立てでは、安全性と機能性を確保するために、部品の手配、金具の取り付け、回路の配線を正確な順序で行います。体系的な作業手順に従うことで、手戻りを最小限に抑え、組み立て工程をスケジュール通りに進めることができます。.
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
コントロールパネルの組み立てに向けた部品の準備方法
穴あけや配線を行う前に、すべての部品を確認し、整理してください：
- 部品表に基づいて、押しボタン、端子台、およびケーブルの在庫を確認する。.

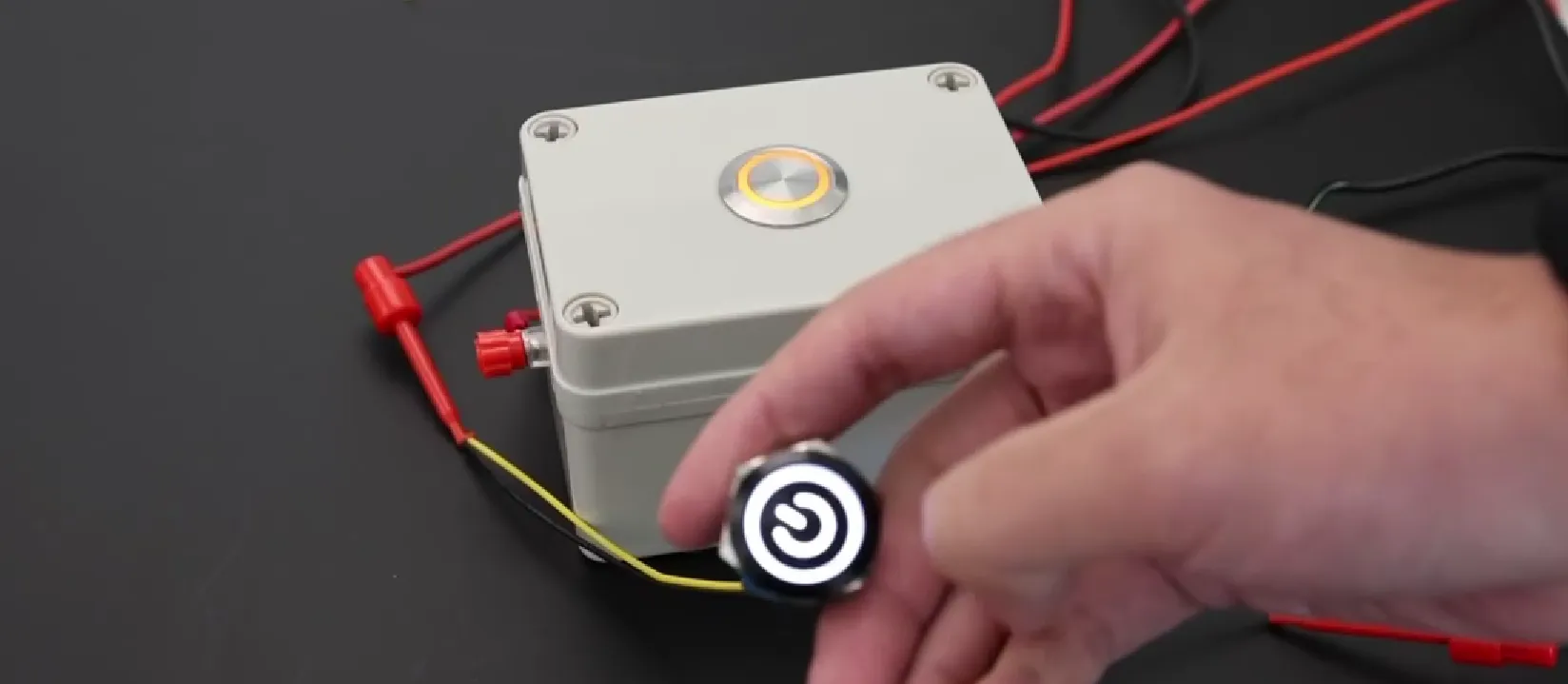

- マルチメーターを使用して各スイッチを点検し、接点の正常性を確認してください。.
- 配線図に合わせて、配線と端子にラベルを付けなさい。.
事前の準備をしっかりと行えば、土壇場での慌ただしさを防ぎ、組み立て工程をスムーズに進めることができます。.
押しボタンやスイッチを正しく取り付ける方法
スイッチやボタンを、一定のトルクで確実に固定して取り付けてください：
- メーカーのテンプレートに従って、パネルの切り欠きをドリルで加工してください。.
- IP規格に準拠した筐体には、ガスケットまたはシールリングを取り付けてください。.
- 漏れや振動による緩みを防ぐため、校正済みのトルクレンチを使用してナットを締め付けてください。.
一貫した取り付け方法を採用することで、筐体の完全性を維持し、将来のメンテナンスを容易にします。.
効率的なパネル組立にはどのような工具が必要か
充実した設備を備えた作業台は、コントロールパネルの組み立て作業を効率化すると同時に、ミスも減らします。.
こうしたツールを常備しておけば、組立ラインの稼働を維持でき、その場しのぎの道具で対応する必要もなくなります。.
押しボタンパネルの配線方法：配線技術と安全上の注意点
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
押しボタンパネルの一般的な配線方式にはどのようなものがありますか
制御盤の配線では、通常、電源回路と制御回路を効果的に整理するために、定評のある手法が用いられます：
- 直列接続 – スタート・ストップ・チェーンを構成するために、スイッチを順次連結します。.
- 並列配線 – 個々のスイッチが、それぞれの回路を独立して制御します。.
- デイジーチェーン・ハーネス – あらかじめ組み立てられたハーネスにより、大量交換作業が効率化されます。.
適切な方式を選択することで、配線戦略を機械のロジックやメンテナンスの要件に整合させることができます。.
スイッチを制御回路に安全に接続する方法
スイッチの接続を安全に行うには、明確な分離と確実な終端処理が不可欠です：
- 接続を行う前に、すべての電源を遮断してください。.
- 干渉を防ぐため、制御線を高電圧ケーブルから離して配線してください。.
- 導体を固定するには、絶縁フェルールと端子台を使用してください。.
これらの手順に従うことで、不意の通電を防ぎ、今後のトラブルシューティングを容易にすることができます。.
配線作業における重要な電気安全上の指針とは
- 筐体を開ける際は、必ず電源を遮断し、ロックアウトおよびタグアウトを行ってください。.
- 通電中のバス付近では、ゴム絶縁手袋と保護メガネを着用してください。.
- 導体に触れる前に、非接触テスターを使用して電圧がないことを確認してください。.
これらのガイドラインを実施することで、制御盤アセンブリに対する信頼が高まり、法的責任を軽減することができます。.
予算を抑えてDIYの押しボタン式コントロールパネルを作る方法
素材を慎重に選び、作業手順を簡略化すれば、オーダーメイドサービスに多額の費用をかけることなく、実用的なDIY制御盤を組み立てることができます。市販の部品や一般的な工具を使えば、愛好家や小規模な工房でも、手頃な費用で基本的な自動化作業に取り組むことができます。.
DIYパネルにはどのような素材や部品が最適か
手頃な価格のDIYプロジェクトでは、手に入りやすい部品を再利用したり、別の用途に転用したりすることがよくあります：
- 余剰品販売業者から入手できるエントリーレベルのNEMA1エンクロージャー。.
- オンラインで購入したパネルマウント型押しボタンのまとめ買い。.
- あらかじめラベルが貼られたワイヤーハーネスで、ご希望の長さにカット可能です。.
部品を少量ずつ調達しても、予算をオーバーすることなく、プロ並みの仕上がりを実現できます。.
DIY用押しボタンパネルの配線を簡略化する方法
以下のショートカットを活用して、配線の複雑さを最小限に抑えましょう：
- 色分けされたジャンパー線を使用することで、回路の識別を迅速に行うことができます。.
- 工具を必要としないスナップイン式端子台を採用してください。.
- パネル組み立て前にワイヤの端をあらかじめ圧着し、パネル上の配線が乱雑になるのを防ぎます。.
配線が簡素化されているため、組み立て時間が短縮され、初めて組み立てる人にとってもストレスが軽減されます。.
避けるべきよくあるDIYの失敗とは
よくある落とし穴を避ければ、低予算のPCでも洗練された仕上がりになります：
- ストレーンリリーフを軽視した結果、ケーブルの疲労が生じる。.
- 適切なラベル付けを怠った結果、延々とトラブルシューティングが続いてしまう。.
- 端子の締め付けにムラがあり、断続的な接触を引き起こしている。.
こうした失敗から学ぶことで、自作のコントロールパネルは、その場しのぎのセットアップよりも優れた性能を発揮するようになるでしょう。.
プッシュボタン式制御盤のテストとトラブルシューティングの方法
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
パネルの機能をテストする最良の方法は何か
- マルチメーターを使用して、すべてのスイッチループの導通試験を行ってください。.
- 押しボタンコマンドをシミュレートし、リレーやPLCが正しく応答することを確認します。.
- 浮遊電流を検出するために、絶縁抵抗測定を行う。.
これらの試験により、お客様の組立品が業界の安全基準および運用要件を満たしているという確信を得ることができます。.
配線や組み立て上の問題を特定し、修正する方法
修理について専門家に相談すべきタイミング
複雑なシステムや高リスクのシステムでは、トラブルシューティングが基本的な組立チェックの範囲を超える場合、有資格者の専門知識を活用することが有益です。パネルが高電圧モーター、安全インターロック、またはATEXゾーンを制御している場合、有資格の電気技師に依頼することで、規格への準拠と作業者の安全を確保できます。また、専門業者によるサービスを利用することで、保証請求の手続きが円滑になり、プロジェクトにおける法的責任も軽減されます。.
特注のスイッチパネルや専門的な組立サービスはどこで手に入るか
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
特注のスイッチパネルを注文するメリットとは
- ぴったりフィット – 図面に基づき、パネルを切断、配線、およびラベル付けします。.
- 品質保証 – 機能性と安全性について工場で検査済みです。.
- 導入期間の短縮 – すぐに設置可能なターンキーユニット。.
カスタムスイッチパネルソリューションは、社内の作業負担を軽減し、予測可能な成果をもたらします。.
信頼できるコントロールパネル組立サービスの選び方
以下の基準に基づいてプロバイダーを評価してください：
- 安全基準への適合を示す、有効なULまたはCE認証。.
- 実績のあるリードタイムと納期厳守の実績。.
- 明確なコミュニケーション手段と変更管理。.
- バルク生産のプッシュボタンパネル配線におけるサプライチェーンとの連携。.
透明性の高いプロセスと業界での実績を持つパートナーを選ぶことは、信頼関係を築き、長期的な協力関係を構築することにつながります。.
特注パネルやプロ仕様のパネルの一般的な費用はどれくらいですか
これらの範囲を把握しておけば、社内での組み立てと専門業者への外注を比較検討し、プロジェクトの複雑さに応じてコストを調整するのに役立ちます。.
Langir社は、あらゆる生産規模に対応したパネルマウントスイッチのバルク供給およびカスタムパネル組立サービスを提供しています。詳細はこちら 当社のカタログ パネルマウントスイッチの各モデルをご覧になるか、またはお問い合わせください。 見積もりを依頼する お客様に合わせた制御ソリューション。.
堅牢な押しボタン式制御盤を製作するには、部品の選定、人間工学に基づいたレイアウト、精密な組み立て、そして厳格な試験に細心の注意を払う必要があります。 これらの手順に従うことで、予期せぬ稼働停止を最小限に抑え、作業者の安全性を高め、制御盤の配線に対する信頼性を高めることができます。DIYで工作する場合でも、完全オーダーメイドのユニットを発注する場合でも、適切なアプローチを取ることが、産業用システムを円滑に稼働させ続ける上で決定的な違いをもたらします。.
次回のコントロールパネルプロジェクトを効率化したいとお考えですか？当社の全ラインナップをぜひご覧ください。 製品ラインナップ または 弊社チームまでお問い合わせください まとめ買いの価格やカスタマイズオプションについてご相談いただくために。.
