スイッチをパネルに取り付けることで、産業用機器において確実かつ信頼性の高い動作が保証され、不意の断線を防ぐことができます。 このガイドでは、適切なパネルマウントスイッチの選び方、正確な切り欠き寸法の算出方法、取り付けと配線のステップバイステップの手順、高度なシーリングおよび耐振動技術の適用方法、最適なパネル材料の選定方法、そしてLangirのOEM/ODM一括カスタマイズが設置作業をいかに効率化できるかについて解説します。 シンプルな押しボタンでも、耐破壊性制御装置でも、このガイドではアクチュエータからガスケット、ドリルビットからストレインリリーフに至るまであらゆる側面を網羅しているため、LangirのIP68規格対応ソリューションを用いてプロフェッショナルな仕上がりを実現できます。.

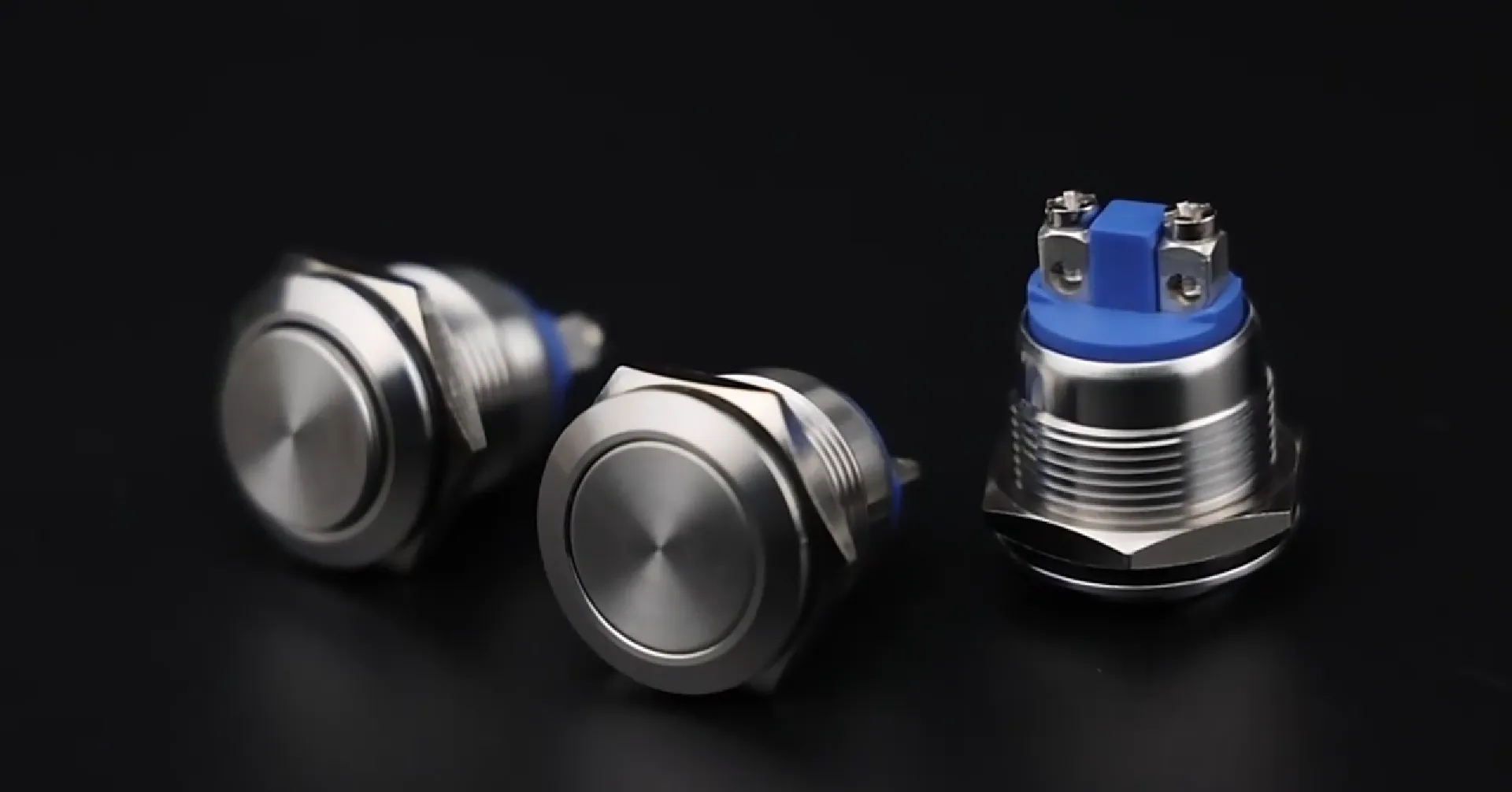

パネルマウントスイッチとは何か、その主要な構成要素とは
パネルマウントスイッチは、筐体や制御盤に直接取り付けるように設計された電気制御装置であり、環境保護性能を損なうことなく、ユーザーが操作できるようにしています。取り付け用ネジ山とシールガスケットを一体化させることで、製造や自動化の現場において堅牢な性能を発揮し、メンテナンスを容易にします。.
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
パネルマウントスイッチの種類
パネルマウントスイッチには、さまざまな用途や環境に対応した種類があります：
- 押しボタンスイッチ 起動・停止機能に関するオペレーターによる操作性を向上させる。.
- 耐破壊性スイッチ 金属製の筐体と強化されたアクチュエータにより、改ざん防止性能を向上させる。.
- ピエゾスイッチ 機械的な摩耗のないソリッドステート駆動を採用することで、防水動作を実現しています。.
- 静電容量式スイッチ 可動部品を使わずにタッチを検知することで、耐久性を向上させる。.
スイッチの種類は、アプリケーションの要件に応じて、ユーザーとのインタラクションを向上させ、システムの寿命を延ばします。.

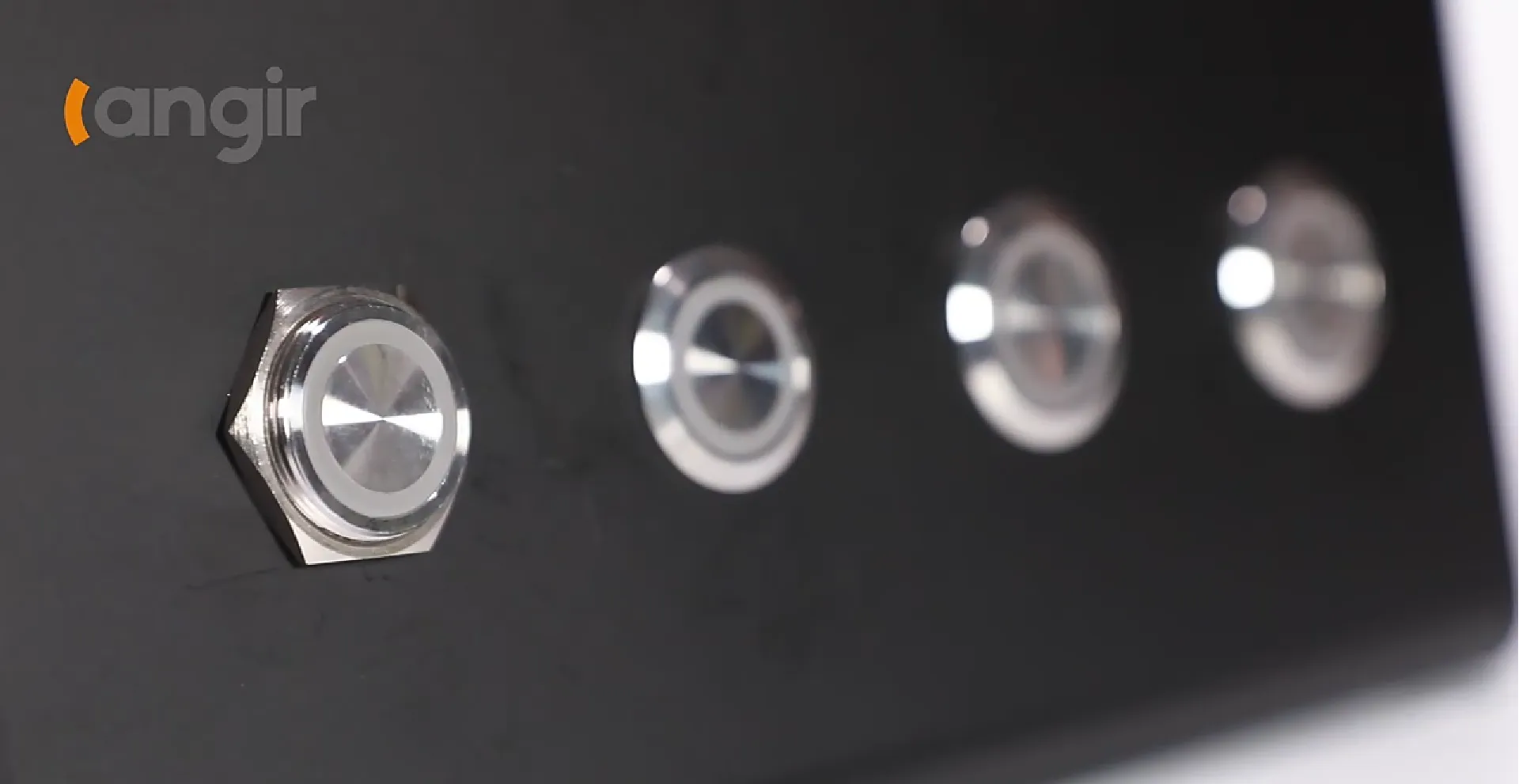

スイッチの取り付け
パネルマウントスイッチが正しく機能し、密閉性を確保するためには、6つの主要部品が不可欠です：
- アクチュエータ – 回路を起動させる外部ボタンまたはトグルスイッチ。.
- 住宅 – 内部接点を収容し、密閉機能を担う本体。.
- ターミナル – 配線用の導電性ポスト。.
- 取付ナット – パネルの振動からスイッチを保護します。.
- ワッシャー – 圧力を分散させ、回転を防ぐ。.
- ガスケット – IP規格に準拠した環境密封性を備えています。.
電気的な接触を確保し、ほこりや湿気から保護することで、パネルの開口部を正確にマーキングし、切断できるよう準備します。.

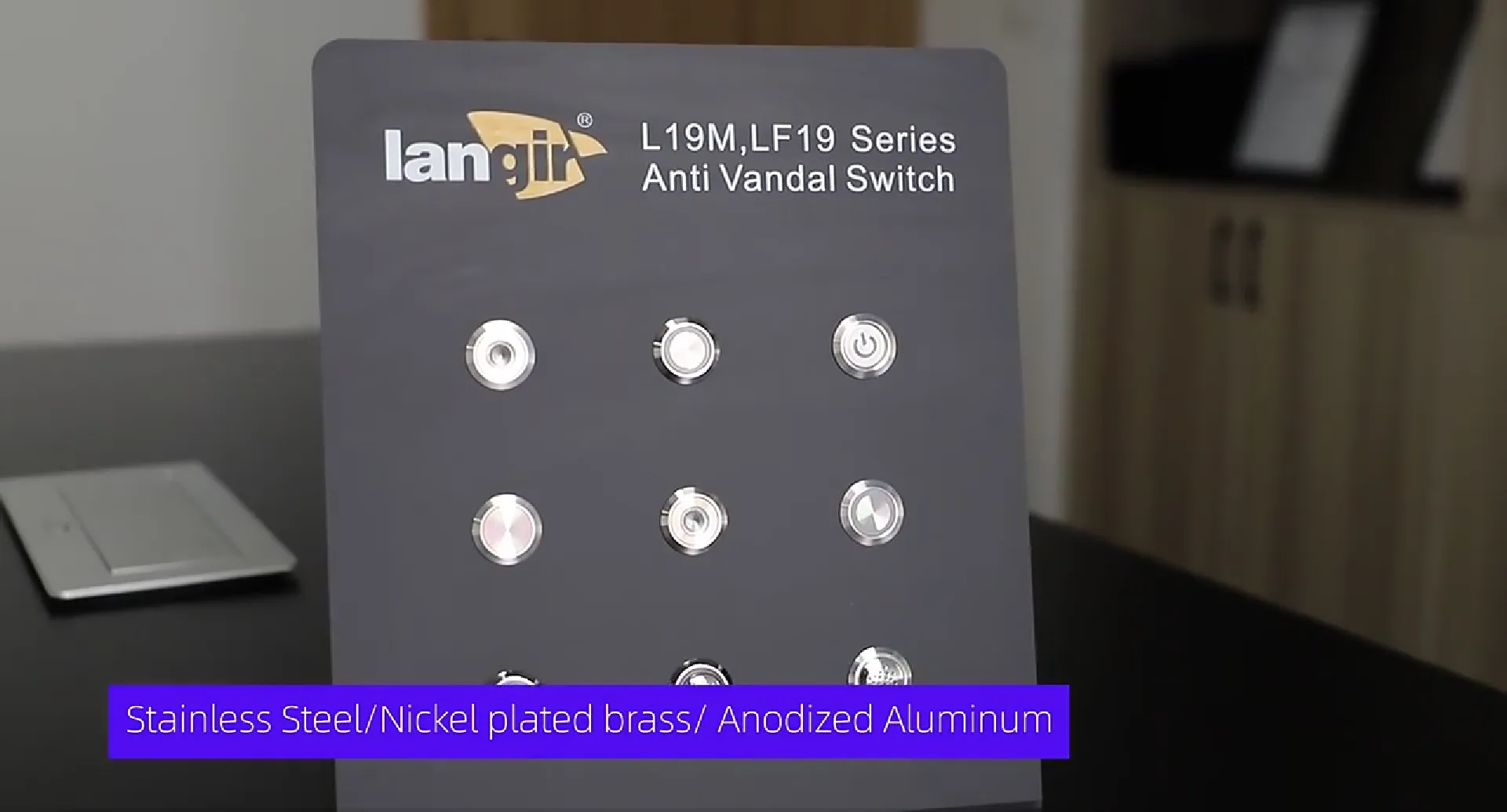

素材を切り替える
材料は、耐食性、機械的強度、および熱安定性に影響を与えます。以下の表は、一般的な材料の選択肢を比較したものです：
材料
パネルマウントスイッチは、耐久性と環境要因に対する耐性を確保する上で極めて重要です。過酷な環境下での優れた耐食性から、ステンレス鋼がよく採用されますが、ニッケルメッキ真鍮は導電性と耐久性のバランスに優れています。また、陽極酸化処理されたアルミニウムは、適度な強度を備えながら軽量であるため、さまざまな用途に適しています。.
スイッチの材質は、取り付け方法や耐久性に影響を与えます。.
パネルの切り欠き寸法
パネル開口部の寸法を正確に設定することで、パネルマウントスイッチのぴったりとした取り付けと適切な密閉性が確保されます。スイッチのネジ付きバレルの直径を測定し、ガスケットの厚みを考慮に入れることで、漏れがなく、振動に強い取り付けが可能になります。.
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください

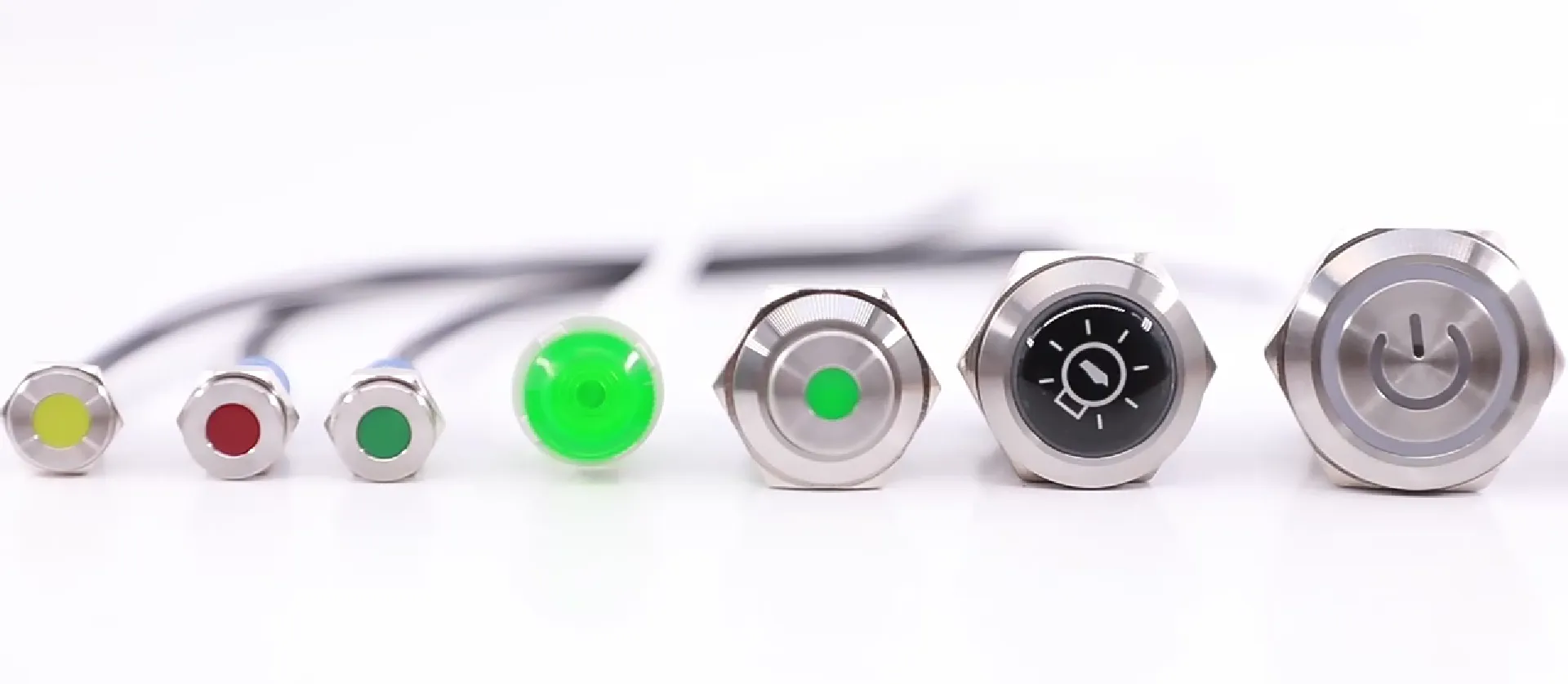

スイッチの種類ごとのパネル開口サイズ
メーカーは通常、直径8 mmから40 mmまでの穴径の製品を提供しています。一般的な規格には、次のようなものがあります：
- ミニチュア・パイロットインジケーター用 8 mm
- 汎用発光押しボタン用：12 mmおよび16 mm
- 19 mmおよび22 mmの耐衝撃・耐破壊型スイッチ
- 非常停止用マッシュルームヘッド：30 mm～40 mm
切り抜き寸法
パネル開口部の寸法は、パネルマウントスイッチを適切に取り付け、密閉するために不可欠です。 標準的なパネル開口部のサイズはスイッチの種類によって異なりますが、一般的なサイズは、ミニチュアパイロットインジケータの8 mmから、非常停止用マッシュルームヘッドの40 mmまで多岐にわたります。パネルに印を付ける前に、スイッチのデータシートを参照して正確な公差を確認することが重要です。パネルに印を付ける前に、スイッチのデータシートを参照し、正確な公差とねじピッチを確認してください。.
パネルの穴あけにはどのような工具が推奨されますか
高品質な切削工具は、きれいなエッジを実現し、パネルの完全性を維持します：
- ドリルとホールソー 最大30 mmの円形開口部に使用します。.
- ニブラーズ 熱変形のない、不規則な形状または長方形の開口部用。.
- バリ取り工具 鋭いエッジを取り除き、ガスケットによるシールに備えて表面を整備するため。.
適切な工具を選ぶことで、パネルへの負担を軽減し、面一でプロ仕様の仕上がりを実現するための下準備ができます。.
スイッチをパネルに取り付ける手順（ステップバイステップ）
パネルスイッチの取り付けには、系統立った手順を踏むことで、安全性、正確性、そして耐久性が確保されます。まず作業場所を整え、切り欠きの寸法を確認してから、配線の固定まで一連の手順を順を追って行ってください。.
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
スイッチを取り付ける前のパネルの準備方法
挿入する前に、穴を清掃し、バリを取り除いて、金属の削りくずや油の残留物を除去してください。ノギスで測定した値と切り欠きの直径を照合することで、漏れやガスケットの座りムラを防ぐことができます。.
パネルの開口部を清掃・平滑化することで、ガスケットのシールやナットの締め付けのための確かな土台が形成され、これが耐振動性に直接寄与します。.
スイッチを正しく挿入し、固定する方法
まず、ガスケットをパネルの表面に当て、切り欠き部分に合わせてスイッチ本体を位置合わせし、取り付けナットを指で締めます：
- ガスケットをスイッチのネジ部に装着し、外部からの侵入を防ぐようにしてください。.
- スイッチのバレルを、ハウジングがパネル開口部と面一になるまで差し込みます。.
- 取り付けナットでスイッチを固定し、メーカー指定のトルクで締め付けてください。.
適切に締め付けることで、回転防止機能が作動し、振動による緩みを防ぐため、過酷な使用条件下でも安定した動作が保証されます。.
パネルマウントスイッチを安全かつ正しく配線する方法
電気接続は、色分けおよび接点種のガイドラインに従わなければなりません：
- NO（常開）およびNC（常閉）の端子を確認してください。.
- 絶縁被覆を剥き、銅導体を5 mm露出させた状態で、フェルールを圧着してください。.
- 接続が緩まないように、正しいトルクで端子にワイヤを取り付けてください。.
配線をきっちりと整然と行うことで、メンテナンスが効率化され、制御回路における信号ノイズが低減されます。.
パネル取り付け型スイッチの配線方法
パネルマウントスイッチを安全かつ確実に動作させるためには、適切な配線作業が不可欠です。これには、正しい端子の特定、適切な長さまで絶縁被覆を剥くこと、より線用のワイヤフェルールの圧着、および接続の緩みを防ぐために正しいトルクで端子にワイヤを取り付けることなどが含まれます。これらのガイドラインに従うことで、効率的なメンテナンスが可能となり、制御回路における信号ノイズを低減できます。.
一般的な配線構成
- 瞬間型（SPST または DPDT） – ボタンを離すと、元の位置に戻ります。.
- ラッチング（保持） – 再度作動させるまで、新しい位置に保持されます。.
- NO/NC接点 – 回路の開閉の両方を可能にし、柔軟な制御を実現します。.
適切な構成を選択することで、制御ロジックのエラーを防ぎ、システムの安全性を高めることができます。.
パネルスイッチの取り付けに関するベストプラクティスと高度な手法
基本的な設置作業に加え、高度な技術を用いることで、過酷な産業環境下での耐久性を高めることができます。.
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
フラッシュマウントと標準マウントのどちらを選ぶべきか
フラッシュマウントでは、アクチュエータをパネル面と面一に埋め込むことで引っかかりを最小限に抑え、一方、標準マウントではボタンが突出しているため操作しやすくなります。フラッシュマウントは、見た目の統一感を高め、狭いスペースでのスイッチの保護に役立ちます。一方、標準マウントは、触覚的なフィードバックを向上させます。.
耐振動性とストレインリリーフを確保する方法
振動の激しい環境では、以下の対策を講じてください：
- 緩みを防ぐために、ロックワッシャーまたはナイロンインサートナットを使用してください。.
- ケーブルタイやスパイラルラップを使用して、ワイヤーハーネスを固定し、端子にかかる機械的応力を軽減してください。.
- 安定した向きを保つために、回転防止カラーが組み込まれたスイッチを選んでください。.
これらの手順により、スイッチの寿命を延ばし、継続的な動的負荷下でも接点の信頼性を維持することができます。.
適切な環境シールを実現する方法
IPおよびNEMA規格の定格を維持するには：
- Langir社の、シリコンガスケットが一体成型されたIP68規格対応のスイッチをお選びください。.
- ガスケットの取り付け位置を確認し、切り欠きの周囲全体で均一に圧着されていることを確認してください。.
- さらに保護が必要な場合は、パネルの開口部の周囲にシリコーンシーラントを細い線状に塗布してください。.
信頼性の高いシールが、ほこりや湿気の侵入を防ぎ、内部の接点を保護し、腐食を防止します。.
スイッチの取り付けに適したパネル材料の選び方
パネルの材質によって、取り付け金具との互換性、耐食性、および全体的な堅牢性が決まります。.
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
一般的な産業用パネル材料
- ステンレス鋼 化学分野および海洋分野での用途において、最高の耐食性を実現します。.
- アルミニウム 移動式機器用の軽量で導電性のある筐体。.
- ポリカーボネート 制御盤内の透明または非導電性のパネル用。.
- ABS 費用対効果に優れ、耐衝撃性に優れた内装パネル用。.
スイッチのネジ部の材質をパネルの基材に合わせて選ぶことで、ガルバニック腐食を防ぎ、機械的強度を確保できます。.
パネル素材はスイッチの取り付けや保護にどのような影響を与えるか
適合する材料を選択することで、IP/NEMA規格の定格を維持し、設置時の反りやひび割れを防ぐことができます。.
パネルの材料選定には、どのような環境要因が考慮されるべきか
次のような動作条件を考慮してください：
- 屋外での露出 – UV耐性のあるパネルとステンレス鋼は、風雨による劣化に強くなっています。.
- 化学物質との接触 – ガラス繊維強化プラスチックやコーティングを施した金属は、化学的腐食を軽減する。.
- 極端な気温 – アルミニウムは放熱性に優れていますが、ABSは室内の適温環境での使用に適しています。.
環境および材料の適合性を評価することで、システムの長期的な信頼性が確保されます。.
Langirのカスタムソリューションは、お客様のパネルスイッチ設置をどのように向上させることができるか
Langirは、大規模な設置工事や独自のパネル設計を円滑に進めるための、オーダーメイドの製造および技術サポートを提供しています。.
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
Langirはパネルスイッチに関して、どのようなOEM/ODMサービスを提供していますか
15年の実績を持つLangirは、以下のサービスを提供しています：
- お客様からご提供いただいたテンプレートに基づき、8 mmから40 mmまでの直径で、オーダーメイドの切り抜き加工を行います。.
- ブランディングや耐久性を高めるための、金メッキや粉体塗装などの特殊仕上げ。.
- コントロールパネルのテーマに合わせて、LEDの色とレンズのオプションが統合されています。.
これらのサービスにより、プロジェクトのスケジュールを短縮し、設計の修正回数を減らすことができます。.
工業用スイッチの取り付けプロジェクトにおいて、一括発注にはどのようなメリットがあるか
Langirを通じてまとめて注文すると、以下の特典があります：
- 最低発注数量（MOQ）が低く抑えられているため、単価が抑えられ、予算を最適化できます。.
- 生産の垂直統合により、ロット間の品質を安定させる。.
- 厳しいサプライチェーンのスケジュールを維持するための優先リードタイム。.
一括調達により、プロジェクトのROIが向上し、部品不足によるダウンタイムを最小限に抑えることができます。.
テクニカルサポートは、スイッチの選定や設置においてどのように支援できるか
Langirのエンジニアリングチームが提供するサービスは以下の通りです：
- パネルの切り抜きテンプレートおよびトルク仕様に関するガイダンス。.
- お客様の制御ロジックや照明要件に合わせてカスタマイズされた配線図。.
- 現場で発生した問題を迅速に解決するため、メールやビデオ通話によるオンデマンドのトラブルシューティングを提供します。.
専門家に直接相談できることで、設置に対する信頼が高まり、手直しが最小限に抑えられます。.
よくある質問
産業現場で耐破壊性スイッチを使用することには、どのようなメリットがありますか？
耐破壊性スイッチは、過酷な環境に耐え、不正アクセスを防止するように設計されています。頑丈な金属製ハウジングと補強されたアクチュエータにより、改ざんや物理的な損傷に対して極めて高い耐性を備えています。この耐久性は、機器が破壊行為や乱暴な取り扱いを受ける可能性のある環境において極めて重要です。 さらに、これらのスイッチには、ほこりや湿気から保護するための強化された密閉構造が採用されていることが多く、過酷な条件下でも信頼性の高い動作を保証します。全体として、耐破壊性スイッチは、産業用途においてセキュリティと耐久性の両方を向上させます。.
パネルマウントスイッチの設置における耐振動性を向上させるにはどうすればよいでしょうか？
耐振動性を高めるには、取り付け時にロックワッシャーやナイロンインサートナットの使用を検討してください。これらは、経時的な緩みを防ぐのに役立ちます。さらに、ケーブルタイやスパイラルラップでワイヤーハーネスを固定することで、端子にかかる機械的応力を軽減し、接続の安定性をさらに高めることができます。 また、回転防止カラーが組み込まれたスイッチを選択することも、動的な条件下で適切な向きと機能を維持するのに役立ちます。これらの手法を導入することで、高振動環境下におけるパネルマウントスイッチの寿命を大幅に延ばすことができます。.
パネルマウントスイッチを取り付ける際、正しいトルクを使用することの重要性は何ですか？
Using the correct torque when securing a panel mount switch is essential for ensuring a reliable connection and preventing damage. Over-tightening can lead to deformation of the switch housing or gasket, compromising the environmental seal and potentially causing failure. Conversely, under-tightening may result in loose connections, leading to intermittent operation or complete failure. Always refer to the manufacturer’s specifications for torque values to achieve optimal performance and longevity of the switch installation.
パネルマウントスイッチを取り付ける際に、避けるべきよくある間違いにはどのようなものがありますか？
Common mistakes during panel mount switch installation include inaccurate cutout measurements, improper sealing, and neglecting to clean the panel surface. Failing to measure the switch’s threaded barrel and gasket thickness can lead to misalignment and leaks. Additionally, not ensuring a clean, deburred hole can compromise the gasket’s effectiveness. Lastly, overlooking torque specifications when securing the switch can result in loose connections or damage. Taking the time to avoid these pitfalls will ensure a successful installation.
環境要因は、スイッチの取り付け用パネル材料の選定にどのような影響を与えるのでしょうか？
化学物質への曝露、極端な温度、湿度レベルなどの環境要因は、パネル材料の選定に大きな影響を与えます。例えば、ステンレス鋼は腐食性のある環境に最適である一方、アルミニウムは軽量化が求められる用途に適しています。 ポリカーボネート製パネルは、非導電性という特性から、制御盤によく使用されます。設置環境が直面する具体的な条件を把握しておくことで、必要な耐久性と保護性能を備えた材料を選定し、長期的な信頼性と性能を確保することができます。.
What role does Langir’s customization play in panel switch installations?
Langir’s customization services enhance panel switch installations by offering tailored solutions that meet specific project requirements. This includes custom cutout sizes, specialized finishes, and integrated LED options that align with control panel designs. Such customization not only streamlines the installation process but also ensures that the switches fit perfectly and function optimally in their intended environments. By leveraging these services, clients can achieve a more efficient installation and a professional finish that meets their unique needs.
カスタムパネルマウントスイッチについては、Langirまでお問い合わせください
スイッチを取り付ける際、どのようにして防水性を確保すればよいですか？
IP68規格に準拠した、ガスケット一体型のスイッチを使用し、取り付けナットはメーカー指定のトルク値で締め付け、パネルの材質が多孔質または表面が不均一な場合は、切り欠きの周囲に適合するシリコーンシーラントを塗布してください。.
パネルにスイッチ用の穴を開けるには、どのような工具が不可欠ですか？
対応するパイロットビットを備えたドリル、切り抜き径に合わせたホールソー、非標準形状用のニブラー、およびエッジ仕上げ用のバリ取り工具を使用することで、ガスケットの密閉性を確保する、きれいで正確な開口部を作ることができます。.
パネルマウントスイッチの緩みを直すにはどうすればいいですか？
まず、電源を切り、スイッチを取り外してください。取り付けナットの摩耗状況を確認し、必要に応じて交換するかロックワッシャーを追加し、許可されている場合はネジロック剤を再塗布してから、規定のトルク値で再締め付けを行ってください。耐環境性を維持するため、ガスケットに損傷がないことを確認してください。.
パネルマウントスイッチの配線におけるベストプラクティスとは何ですか？
絶縁体を5 mm剥き、撚り線用のワイヤフェルールを圧着し、ワイヤのゲージをスイッチの定格電流に合わせて、端子への負担を軽減し、電磁干渉を低減するために、ケーブルタイを使用して配線を整える
スイッチをパネルに取り付ける際には、保護と同じくらい精度が重要です。正確な切り欠き、適切なシーリング、そして正しい配線によって、産業用制御機器の性能を最大限に引き出すことができます。Langirの耐久性に優れた素材、耐環境性ガスケット、そしてカスタマイズ可能な寸法により、振動や湿気、過酷な使用条件にも耐えるパネルを設計することができます。 これらのガイドラインに従い、オーダーメイドのOEMサービスを活かすことで、次回のパネルスイッチ設置は信頼性、効率性、そしてプロフェッショナルな仕上がりを兼ね備え、現代の製造現場の過酷な環境にも対応できるようになります。.
結論
スイッチをパネルに適切に取り付けることで、動作の信頼性が向上し、環境要因からの保護も図られるため、産業環境において長期にわたる性能が確保されます。正確な取り付け手法に従い、高品質な素材を使用することで、厳しい基準を満たすプロフェッショナルな仕上がりを実現できます。 Langirのカスタマイズ可能なパネルマウントスイッチのラインナップやOEMサービスをご検討いただき、設置プロジェクトの質を向上させてください。当社の専門的なソリューションと耐久性に優れた製品で、今すぐ制御システムの最適化を始めましょう。.
