PL
- Wycięcie w panelu o średnicy 19 mm
- Stopień ochrony IP65 zapewniający ochronę przed pyłem i wilgocią
- Opcje obiektywu punktowego, pierścieniowego lub z symbolem
- Różne kolory diod LED
- 1 (1NO1NC) lub 2 (2NO2NC) bieguny; funkcje podtrzymania (zatrzaśnięcia) i chwilowe

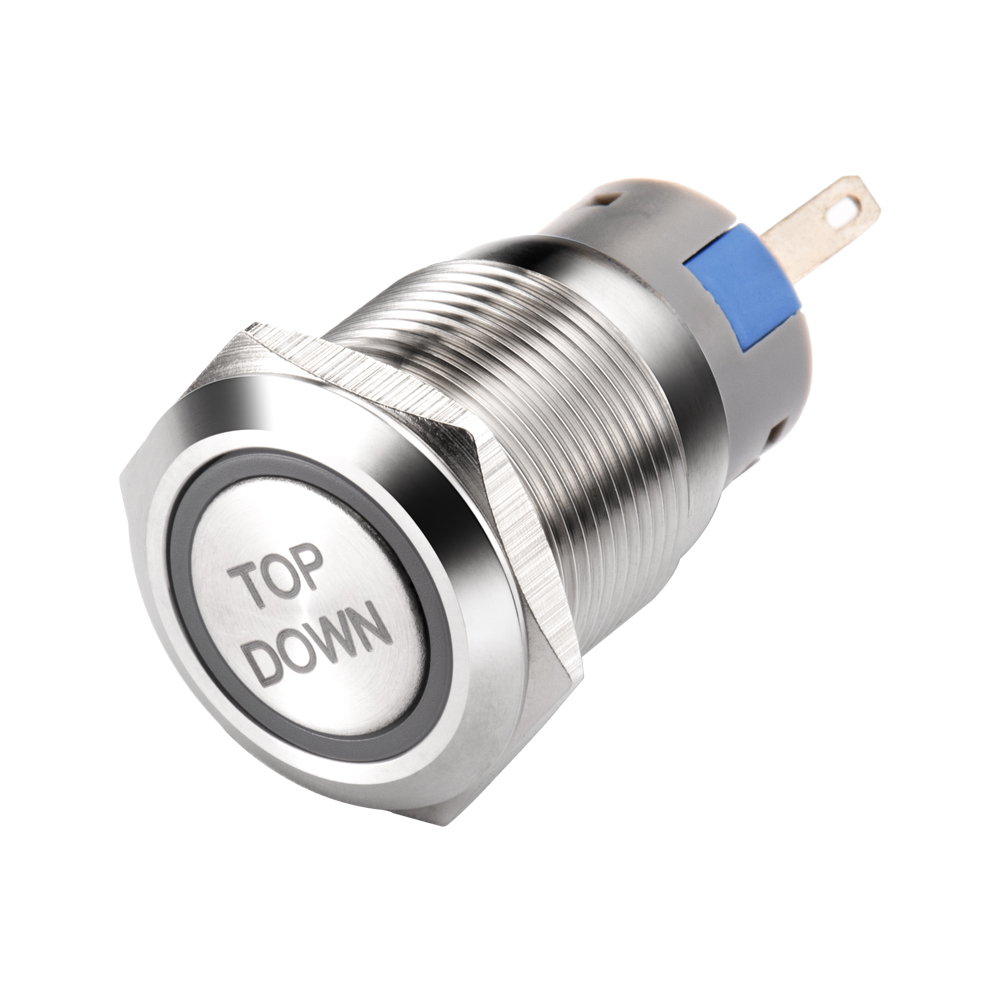

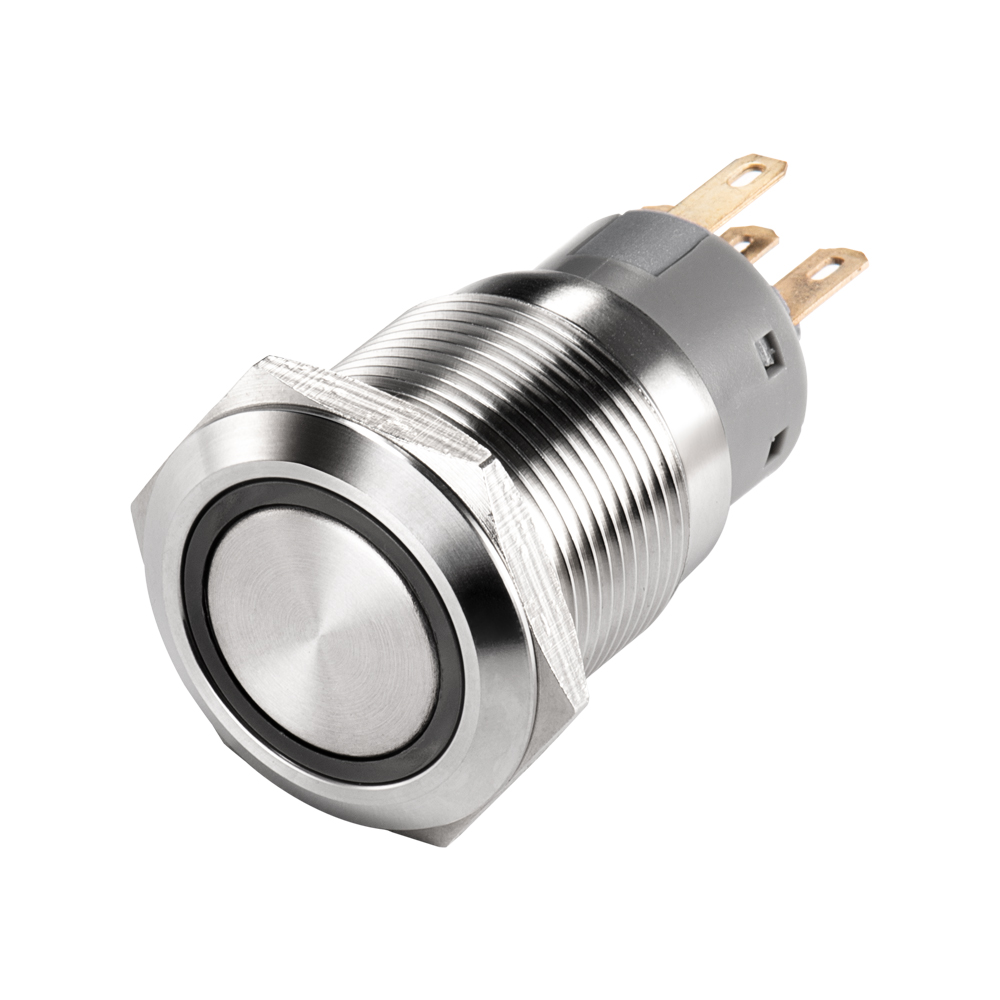

Podświetlany, uszczelniony wyłącznik antywandalowy serii L19A
Przełączniki antywandalowe serii L19A charakteryzują się długą żywotnością i są wodoodporne.
Kolory podświetlenia LED obejmują czerwony, żółty, pomarańczowy, niebieski, zielony i biały. Dostępne są opcje podświetlenia punktowego lub pierścieniowego.
Przełączniki antywandalowe z serii L19A są przeznaczone do wycięć w panelach o rozmiarze 19 mm.
Ten przełącznik antywandalowy jest dostępny z obwodami dwu- lub czterobiegunowymi i oferuje opcje funkcji chwilowej lub podtrzymanej (zatrzaskowej).
Wycena
Podświetlany, uszczelniony wyłącznik antywandalowy serii L19A
Zastosowania tego antywandalowego przełącznika przyciskowego obejmują:
- Urządzenia audiowizualne
- Urządzenia zabezpieczające
- Sterowanie przemysłowe
- Kioski
- Elektryczne artykuły gospodarstwa domowego
- Sprzęt medyczny
Funkcje
Kod zamówienia
Uwagi：
* Napięcie bazowe na diodach LED: 1,8 V przy 20 mA dla czerwonych, żółtych i pomarańczowych kolorów LED / 2,8 V przy 20 mA dla niebieskich, zielonych i białych kolorów LED
Dane techniczne
| Typ | L19A-F | ||||||
| Podświetlane opcje | Niepodświetlany/podświetlany pierścieniem/podświetlany punktowo/podświetlany | ||||||
| Maksymalna grubość panelu: | 0,394″ (10,0 mm) | ||||||
| Terminal | Końcówka lutownicza (2,8 x 0,5) | ||||||
| Maks. Wartość znamionowa przełącznika | 5A/ 250VAC | ||||||
| Rezystancja styków | ≤50 mΩ | ||||||
| Odporność izolacji | ≥1000 mΩ | ||||||
| Wytrzymałość dielektryczna | 2000VAC | ||||||
| Temperatura pracy. | -20°C ~ +55°C | ||||||
| Żywotność mechaniczna | 1 000 000 cykli | ||||||
| Żywotność elektryczna | >50 000 cykli | ||||||
| Materiał kontaktowy | Stop srebra | ||||||
| Moment obrotowy | 5 ~ 14 Nm | ||||||
| Ciśnienie robocze | ok. 3 ~ 8N | ||||||
| Ochrona | IP65 | ||||||
| Materiał | Siłownik | Stal nierdzewna/anodowane aluminium | |||||
| Ciało | Stal nierdzewna/anodowane aluminium | ||||||
| Podstawa | PA | ||||||
| Kolor | Typ | LED (wartości znamionowe przy 20 mA) | |||||
| Kolor |  |  |  |  |  |  | |
| Intensywność światła (mcd) | 160 | 200 | 150 | 520 | 220 | 2000 | |
| Forward Volatge | 1.8~2.6 | 2.8~3.6 | |||||
| Napięcie podświetlenia | bez przyrostka Nie zamontowano rezystora. Odpowiedni rezystor musi być podłączony szeregowo przez użytkownika. Napięcia jak powyżej. | ||||||
| 3,3 V / 6 V / 12 V / 24 V / 36 V / 110 V / 230 V | |||||||
| Życie | Około 40 000 godzin | ||||||
Opisy
Podświetlane opcje
Schemat
Uwagi:
C = Wspólny
NO = normalnie otwarty
NC = normalnie zamknięty
Zaciski (-) i (+) używane tylko z opcją podświetlenia
Wymiar
Najczęściej zadawane pytania
Q1: Jaki jest stopień ochrony IP65 dla wodoodpornego włącznika/wyłącznika elektrycznego L19A?
A: Stopień ochrony IP65 oznacza, że przełącznik L19A jest pyłoszczelny i chroniony przed strumieniami wody, dzięki czemu nadaje się do niektórych środowisk zewnętrznych i przemysłowych.
Q2: W jaki sposób wodoodporny włącznik/wyłącznik L19A zapewnia bezpieczną pracę w mokrych warunkach?
A: Wodoodporna konstrukcja przełącznika L19A chroni go przed bryzgami wody, zapewniając niezawodne działanie w zastosowaniach, w których wodoodporność ma kluczowe znaczenie.
Q3: Czy wodoodporny przełącznik elektryczny L19A może być używany w zastosowaniach morskich?
A: Tak, wodoodporność modelu L19A na poziomie IP65 sprawia, że nadaje się on do niektórych zastosowań morskich, w których wymagana jest ochrona przed wodą i pyłem.
Q4: Jakie branże korzystają z wodoodpornych włączników/wyłączników, takich jak L19A?
A: Branże pracujące na zewnątrz lub w trudnych warunkach, takie jak budowlana, morska i produkcyjna, korzystają z trwałości i niezawodności wodoodpornych przełączników włącz/wyłącz, takich jak L19A.
Q5: Jak zainstalować wodoodporny włącznik/wyłącznik L19A?
A: Proces instalacji przełącznika L19A jest zazwyczaj prosty. Aby uzyskać instrukcje krok po kroku, zapoznaj się z wytycznymi Langir lub instrukcją obsługi produktu.
Q6: Czy przełącznik L19A poradzi sobie z ciągłym włączaniem/wyłączaniem?
A: Przełącznik L19A został zaprojektowany do pracy przerywanej, dzięki czemu nadaje się do zastosowań wymagających częstych cykli włączania/wyłączania.
Q7: Czy wodoodporny przełącznik elektryczny L19A nadaje się do sterowania oświetleniem zewnętrznym?
A: Tak, wodoodporna konstrukcja L19A sprawia, że jest to niezawodny wybór do sterowania oświetleniem zewnętrznym, zapewniający działanie nawet w mokrych warunkach.
Q8: Jakie materiały zostały użyte w konstrukcji wodoodpornego włącznika/wyłącznika L19A?
A: Przełącznik L19A jest prawdopodobnie wykonany z trwałych i odpornych na korozję materiałów, zapewniając długą żywotność nawet w trudnych warunkach. Szczegółowe informacje można znaleźć w specyfikacjach Langir.
Q9: Czy przełącznik L19A można obsługiwać w rękawicach? A: W zależności od konkretnej konstrukcji przełącznika L19A, może być możliwa jego obsługa w rękawicach, dzięki czemu nadaje się on do zastosowań, w których użytkownicy noszą odzież ochronną.
Q10: Jaka jest oczekiwana żywotność wodoodpornego włącznika/wyłącznika elektrycznego L19A?
A: Trwałość przełącznika L19A zapewnia dość długą żywotność, ale czynniki takie jak użytkowanie i warunki środowiskowe mogą mieć wpływ na żywotność.
