Okablowanie wyłącznika różnicowoprądowego: Która strona łączy się z akumulatorem?

Prawidłowe okablowanie wbudowanego wyłącznika prądu stałego ma zasadnicze znaczenie dla ochrony akumulatora i niezawodnego działania. W tym przewodniku wyjaśniono, który zacisk wyłącznika łączy się z akumulatorem, jak zidentyfikować dodatni zacisk akumulatora oraz zalecane praktyki okablowania w celu poprawy bezpieczeństwa i niezawodności systemu.

Która strona wyłącznika różnicowoprądowego łączy się z akumulatorem?

Podłącz przewód dodatni akumulatora do zacisku przeznaczonego dla akumulatora, zwykle oznaczonego jako “COM” . Zacisk ten akceptuje przewód dodatni i umożliwia wyłącznikowi monitorowanie i przerywanie prądu w razie potrzeby. Prawidłowe podłączenie do zacisku COM jest wymagane do prawidłowego działania wyłącznika i ogólnego bezpieczeństwa systemu.

Uzyskaj wycenę niestandardowych wyłączników DC od Langir

Identyfikacja połączenia zacisku dodatniego akumulatora

Identyfikacja dodatniego bieguna akumulatora jest prosta. Kluczowe wskaźniki obejmują:

Symbol: Zacisk dodatni jest zwykle oznaczony symbolem ‘+’.
Rozmiar: Zacisk dodatni jest często większy niż zacisk ujemny.
Kodowanie kolorami: W większości przypadków zacisk dodatni jest oznaczony kolorem czerwonym, a zacisk ujemny kolorem czarnym.

Znaczniki te pomagają zapobiegać nieprawidłowym połączeniom i potencjalnym uszkodzeniom układu elektrycznego.

Jak podłączyć wbudowany wyłącznik prądu stałego do ochrony akumulatora?

Postępuj zgodnie z tymi krytycznymi krokami, aby zapewnić bezpieczne i funkcjonalne okablowanie:

Odłączenie zasilania systemu: Przed rozpoczęciem okablowania należy zawsze wyłączyć zasilanie, aby uniknąć porażenia prądem.
Używaj izolowanych narzędzi: Należy używać izolowanych narzędzi, aby zmniejszyć ryzyko przypadkowego zwarcia.
Podłącz przewód dodatni: Podłącz przewód dodatni akumulatora do zacisku COM.
Podłącz obciążenie: Podłącz obciążenie do zacisku NO (normalnie otwarty) lub NC (normalnie zamknięty) zgodnie z wymaganiami aplikacji.
Kontrola i testowanie: Sprawdzić wszystkie połączenia i przetestować obwód po podłączeniu przewodów.

Langir Technologies specjalizuje się w niestandardowych przełącznikach i Wyłączniki prądu stałego zaprojektowane do ochrony akumulatorów w linii, zapewniając, że konfiguracje okablowania spełniają wymagania bezpieczeństwa i wydajności.

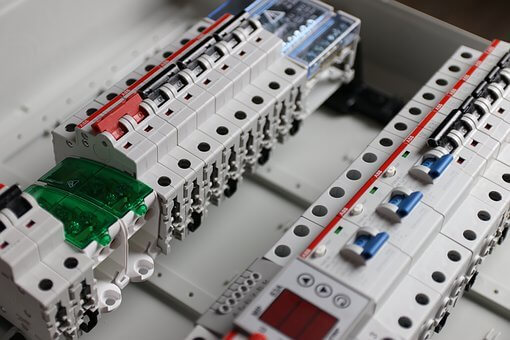

Wyjaśnienie okablowania po stronie akumulatora i obciążenia

Odróżnienie strony akumulatora od strony obciążenia zapewnia prawidłową instalację i działanie ochronne:

Strona akumulatora: Łączy się z zaciskiem COM i odbiera zasilanie z akumulatora. Służy do monitorowania prądu i ochrony akumulatora przed nadmiernym prądem.
Strona obciążenia: Łączy się z zaciskiem NO lub NC i dostarcza zasilanie do urządzeń lub systemów. Ta strona dostarcza prąd do podłączonego obciążenia.

Prawidłowa identyfikacja obu stron zapewnia, że wyłącznik działa zgodnie z przeznaczeniem i zapewnia oczekiwaną ochronę.

Uzyskaj wycenę niestandardowych wyłączników DC od Langir

Jakie są korzyści z prawidłowego podłączenia akumulatora do wyłącznika prądu stałego?

Prawidłowe podłączenie wyłącznika prądu stałego do akumulatora zapewnia szereg korzyści operacyjnych:

Korzyści	Opis	Poziom wpływu
Zwiększone bezpieczeństwo	Prawidłowe połączenia zapobiegają przegrzaniu i potencjalnym zagrożeniom pożarowym.	Wysoki
Ochrona sprzętu	Prawidłowe okablowanie chroni urządzenia przed uszkodzeniami spowodowanymi prądem przetężeniowym.	Wysoki
Zwiększona niezawodność	Zapewnia spójne działanie i zgodność ze standardami.	Średni

Korzyści te podkreślają znaczenie przestrzegania prawidłowych protokołów okablowania podczas podłączania wyłącznika DC do akumulatora.

Zapewnienie niezawodnej ochrony akumulatora

Aby zapewnić niezawodną ochronę baterii, należy stosować się do poniższych najlepszych praktyk:

Regularna inspekcja : Okresowo sprawdzać połączenia pod kątem zużycia i korozji.
Wybierz odpowiedni typ baterii : Sprawdzić zgodność specyfikacji akumulatora i wyłącznika.
Bezpieczne połączenia : Dokręcić zaciski, aby zapobiec ich poluzowaniu.

Stosowanie tych praktyk pomaga zapewnić, że wyłącznik DC inline będzie nadal zapewniał skuteczną ochronę.

Jak wypada wyłącznik automatyczny DC w porównaniu z bezpiecznikiem automatycznym?

Porównując wyłącznik instalacyjny DC z bezpiecznikiem instalacyjnym, należy zwrócić uwagę na kilka kluczowych różnic:

Możliwość resetowania: Wyłączniki można zresetować po zadziałaniu; bezpieczniki należy wymienić.
Czas reakcji: Bezpieczniki zazwyczaj szybciej reagują na przetężenie.
Elastyczność: Wyłączniki oferują regulowane ustawienia i większą elastyczność zastosowań.

W przypadku regulowanej ochrony wielokrotnego użytku często preferowane są wyłączniki automatyczne.

Różnice między bezpiecznikiem liniowym DC a wyłącznikiem automatycznym

Różnice między bezpiecznikami liniowymi DC a wyłącznikami automatycznymi można podsumować w następujący sposób:

Cecha	Bezpiecznik liniowy DC	Wyłącznik różnicowoprądowy DC
Użycie	Jednorazowe użycie	Wielokrotnego użytku po potknięciu
Odpowiedź	Szybsza reakcja na przetężenie	Regulowane ustawienia reakcji
Konserwacja	Wymaga wymiany	Możliwość zresetowania i ponownego użycia

W przypadku pytań dotyczących produktów lub pomocy technicznej prosimy o skontaktuj się z nami . Nasz zespół może udzielić pomocy.

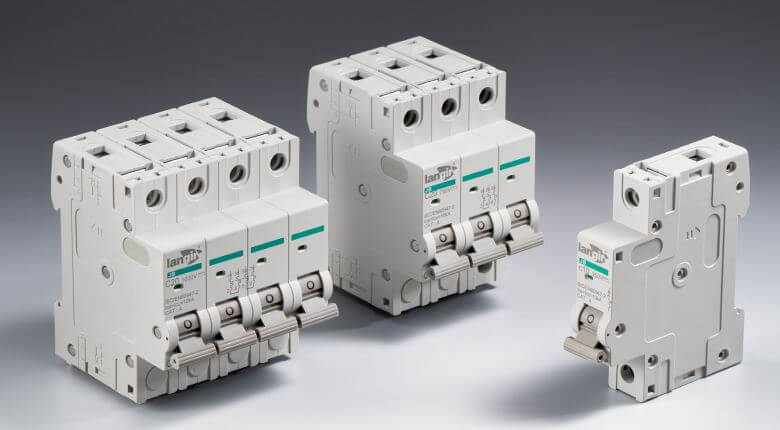

Okablowanie wyłącznika instalacyjnego DC | Często zadawane pytania

Uzyskaj wycenę niestandardowych wyłączników DC od Langir

1. Jaki jest cel wyłącznika różnicowoprądowego DC?

Liniowy wyłącznik prądu stałego przerywa prąd w przypadku wystąpienia przetężenia w celu ochrony akumulatora i podłączonego sprzętu. Wyłącza się automatycznie, aby odłączyć obwód i ograniczyć zagrożenia, takie jak przegrzanie lub pożar.

2. Czy mogę używać wyłącznika DC z dowolnym typem akumulatora?

Wiele wyłączników jest kompatybilnych z wieloma typami akumulatorów, ale kompatybilność zależy od dopasowania napięcia znamionowego i wydajności prądowej do akumulatora. Przed użyciem należy sprawdzić specyfikacje producenta.

3. Jak często należy sprawdzać wyłącznik różnicowoprądowy?

Regularnie sprawdzaj połączenia i stan wyłącznika - co najmniej raz na sześć miesięcy. Zwróć uwagę na zużycie, korozję lub poluzowane połączenia i niezwłocznie zajmij się problemami.

4. Co powinienem zrobić, jeśli mój wyłącznik automatyczny ciągle się wyłącza?

Uporczywe wyzwalanie często wskazuje na przeciążenie, zwarcie lub wadliwe urządzenie. Odłącz obciążenia i zresetuj wyłącznik. Jeśli wyłącza się bez obciążenia, wymień wyłącznik; w przeciwnym razie podłączaj urządzenia pojedynczo, aby znaleźć problem.

5. Czy są jakieś specjalne narzędzia wymagane do okablowania wyłącznika różnicowoprądowego DC?

Należy używać izolowanych narzędzi, takich jak narzędzia do zdejmowania izolacji, śrubokręty i klucze. Multimetr jest przydatny do testowania napięcia i ciągłości. Zawsze używaj odpowiedniego sprzętu ochrony osobistej.

6. Jakie są oznaki awarii wyłącznika różnicowoprądowego?

Objawy obejmują częste niezamierzone wyzwalanie, widoczne uszkodzenia lub ślady oparzeń, nadmierne ciepło i brak wyzwolenia podczas zdarzenia nadprądowego. Podejrzewane uszkodzone wyłączniki należy niezwłocznie wymienić.

7. Czy mogę samodzielnie zainstalować wbudowany wyłącznik prądu stałego?

Instalacja jest możliwa dla osób posiadających podstawową wiedzę elektryczną i postępujących zgodnie z instrukcjami producenta. W razie wątpliwości należy zatrudnić wykwalifikowanego elektryka, aby zapewnić bezpieczną instalację.

Wnioski

Prawidłowe okablowanie wbudowanego wyłącznika obwodu DC ma kluczowe znaczenie dla bezpieczeństwa akumulatora i niezawodnego działania systemu. Należy postępować zgodnie z powyższymi zaleceniami i zapoznać się z dokumentacją produktu w celu uzyskania szczegółowych specyfikacji i wskazówek dotyczących okablowania.
