Jak zamontować przełącznik w panelu dostępowym: kompleksowy przewodnik

Zainstalowanie przełącznika w panelu dostępowym ma kluczowe znaczenie dla niezawodności systemu sterowania, zwłaszcza w środowiskach przemysłowych. Niniejszy przewodnik zawiera jasne, szczegółowe instrukcje dotyczące wyboru przełącznika, przygotowania panelu, precyzyjnego montażu, najlepszych praktyk okablowania, protokołów bezpieczeństwa, rozwiązywania problemów oraz spostrzeżeń dotyczących masowej personalizacji. Za każdym razem uzyskaj bezpieczną i trwałą instalację. Poznaj popularne typy przełączników, klasy IP/NEMA, niezbędne narzędzia i techniki wycinania. Dowiedz się, jak prawidłowo uszczelniać i dokręcać elementy montażowe, zapoznaj się ze schematami okablowania dla konfiguracji chwilowych i zatrzaskowych oraz postępuj zgodnie z niezbędnymi krokami blokowania/oznaczania. Pokażemy Ci również, w jaki sposób usługi OEM/ODM firmy Langir i hurtowa dostawa przełączników przyciskowych mogą usprawnić Twój następny projekt.

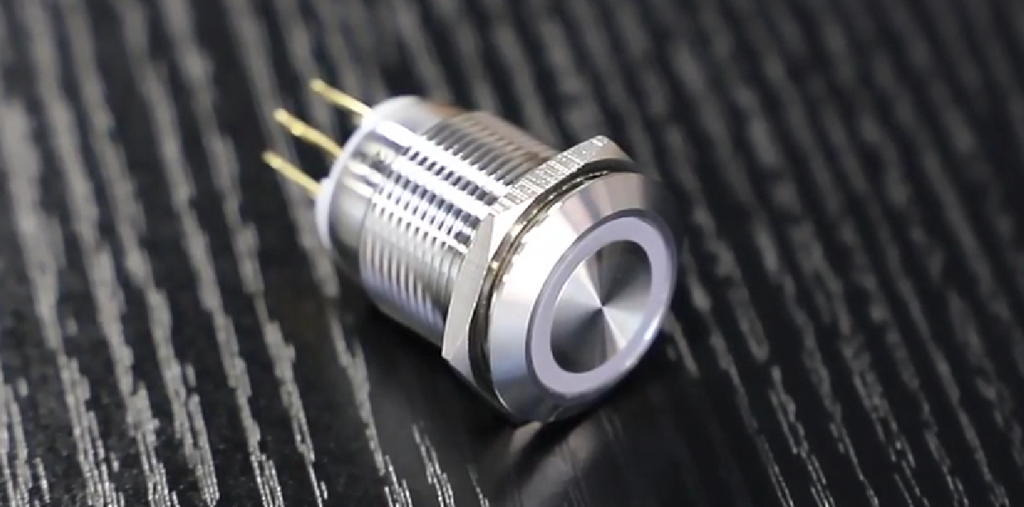

Odkrywanie typów przełączników do paneli dostępowych

Wybór odpowiedniego typu przełącznika ma kluczowe znaczenie dla dopasowania funkcji sterowania, trwałości i wymagań środowiskowych danego zastosowania. Przemysłowe przełączniki przyciskowe, przełączniki dźwigniowe, przełączniki kołyskowe i konstrukcje antywandalowe odgrywają wyjątkową rolę w uruchamianiu/zatrzymywaniu maszyn, blokadach bezpieczeństwa lub interfejsach użytkownika.

Uzyskaj wycenę niestandardowych przełączników do montażu panelowego od firmy Langir.

Zrozumienie przełączników montowanych na panelu i ich komponentów

Przełącznik do montażu panelowego jest zaprojektowany tak, aby można go było łatwo zamontować na panelu dostępowym poprzez włożenie jego korpusu w wycięcie i zamocowanie za pomocą nakrętki, co zapewnia niezawodne sterowanie siłownikiem i uszczelnienie przed czynnikami środowiskowymi.

Główne elementy przełącznika do montażu panelowego obejmują:

Siłownik: Zewnętrzny przycisk lub dźwignia, która uruchamia styki.
Lufa (obudowa): Cylinder gwintowany, który pasuje do wycięcia w panelu.
Terminale: Punkty połączeń oznaczone jako NO, NC i Common do okablowania.
Uszczelka: Gumowa lub silikonowa uszczelka umieszczona między korpusem przełącznika a panelem.
Nakrętka montażowa i podkładka: Elementy mocujące przełącznik do panelu z określonym momentem obrotowym.

Komponent	Materiał	Funkcja
Siłownik	Stal nierdzewna	Interfejs użytkownika i mechaniczne uruchamianie
Obudowa beczkowa	Mosiądz niklowany	Wsparcie strukturalne i interfejs wątku
Terminale	Miedź cynowana	Połączenie elektryczne i przewodność
Uszczelka	Silikon	Uszczelnienie przed kurzem i wilgocią
Nakrętka montażowa	Stal	Zatrzymanie określone momentem obrotowym

Każdy element działa harmonijnie, zapewniając stabilność przełącznika w warunkach wibracji przemysłowych i utrzymując ochronę IP/NEMA, co ułatwia wybór odpowiedniej instalacji.

Elementy przełączników do montażu panelowego

Przełączniki do montażu panelowego składają się z kilku kluczowych elementów, w tym siłownika, korpusu (obudowy), zacisków, uszczelki i elementów montażowych. Elementy te współpracują ze sobą, zapewniając stabilność przełącznika i ochronę przed czynnikami środowiskowymi, np. zgodnie z klasami IP/NEMA, co ma kluczowe znaczenie w zastosowaniach przemysłowych.

Krajowe Stowarzyszenie Producentów Urządzeń Elektrycznych (NEMA), publikacje norm NEMA (różne lata)

Ten cytat potwierdza opis zawarty w artykule dotyczący elementów przełącznika do montażu panelowego i ich funkcji.

Porównanie przełączników chwilowych, zatrzaskowych i antywandalowych

Przełączniki chwilowe, zatrzaskowe i antywandalowe różnią się pod względem działania styków, reakcji użytkownika i wytrzymałości:

Przełącznik chwilowy – Po zwolnieniu powraca do pozycji domyślnej, idealny do funkcji push-to-start lub resetowania.
Przełącznik zatrzaskowy – Utrzymuje swoją pozycję do momentu ponownego uruchomienia, nadaje się do sterowania włączaniem/wyłączaniem w maszynach.
Przełącznik antywandalowy – Wyposażony w wzmocnioną metalową ramkę i wytrzymałe sprężyny wewnętrzne, które zapewniają odporność na manipulacje i trudne warunki otoczenia.

Przełączniki chwilowe doskonale sprawdzają się w cyklicznej pracy o niskim obciążeniu, przełączniki zatrzaskowe zapewniają wyraźne utrzymanie stanu, a konstrukcje odporne na akty wandalizmu przedłużają żywotność w miejscach publicznych lub narażonych na silne uderzenia, podkreślając znaczenie klasyfikacji IP i NEMA.

Znaczenie klasyfikacji IP i NEMA dla przełączników montowanych na panelu

Klasy IP (Ingress Protection) i NEMA (National Electrical Manufacturers Association) określają odporność przełącznika na kurz, wodę, chemikalia i korozję — co ma kluczowe znaczenie w przypadku obudów przemysłowych:

Typ oceny	Poziom ochrony	Implikacje przemysłowe
IP67	Odporny na kurz, zanurzenie w wodzie do 1 m	Nadaje się do obszarów poddawanych myciu wodą i paneli zewnętrznych
IP65	Odporne na kurz, niskociśnieniowe strumienie wody	Idealny do zapylonych środowisk fabrycznych
NEMA 4X	Odporność na korozję, rozpryski wody	Zakłady przetwórstwa morskiego lub chemicznego

Zrozumienie tych klasyfikacji gwarantuje wybór przełącznika, który sprosta wyzwaniom środowiskowym i będzie zgodny z normami bezpieczeństwa, tworząc podstawę do prawidłowego przygotowania panelu.

Klasy IP i NEMA dla przełączników

Klasy IP (Ingress Protection) i NEMA (National Electrical Manufacturers Association) są niezbędne do określenia odporności przełącznika na czynniki środowiskowe, takie jak kurz, woda i korozja. Klasy te mają kluczowe znaczenie dla zapewnienia zgodności przełączników z normami bezpieczeństwa i odporności na trudne warunki środowiskowe panujące w przemyśle.

Międzynarodowa Komisja Elektrotechniczna (IEC), IEC 60529 (różne lata)

Ten cytat potwierdza wyjaśnienie zawarte w artykule dotyczące klasyfikacji IP i NEMA oraz ich znaczenia przy wyborze odpowiednich przełączników do różnych zastosowań przemysłowych.

Przygotowanie panelu dostępowego do instalacji przełącznika

Przekształcenie zwykłej obudowy w precyzyjną powierzchnię montażową zapewnia zarówno stabilność mechaniczną, jak i szczelność środowiskową.

Uzyskaj wycenę niestandardowych przełączników do montażu panelowego od firmy Langir.

Niezbędne narzędzia i materiały do montażu przełącznika panelu dostępowego

Wiertło z dopasowaną otwornicą lub wiertłem stopniowym
Narzędzie do gratowania lub pilnik ręczny
Znacznik lub dziurkacz do znakowania wymiarów
Ściągacze izolacji, zaciskarki, klucz dynamometryczny
Izolowane tuleje, rurki termokurczliwe, środek do zabezpieczania gwintów
Sprzęt ochronny: rękawice i okulary ochronne

Elementy te zapewniają precyzyjne wycięcia, czyste krawędzie i niezawodne połączenia elektryczne, co przekłada się na techniki pomiarowe i znakujące.

Pomiar i zaznaczanie dokładnych wymiarów wycięcia

Dokładne wymiary wycięcia zapewniają precyzyjne dopasowanie korpusu przełącznika, zmniejszając ryzyko błędów montażowych i zachowując szczelność. Wykonaj następujące czynności:

Informacje dotyczące średnicy cylindra i grubości panelu można znaleźć w karcie katalogowej przełącznika.
Użyj punktaka lub markera, aby zaznaczyć położenie otworu.
Sprawdź dokładnie wyrównanie z innymi elementami panelu lub istniejącym osprzętem.
Wywierć otwór pilotażowy, a następnie powiększ go za pomocą otwornicy lub wiertła stopniowego.

Precyzyjne znakowanie i wiercenie zmniejszają ryzyko niewspółosiowości, dlatego też kluczowymi kolejnymi krokami są gratowanie i czyszczenie wycięcia.

Znaczenie gratowania i czyszczenia wycięcia przed montażem

Usunięcie zadziorów i zanieczyszczeń z wycięcia zapobiega uszkodzeniu uszczelki i zapewnia równomierne uszczelnienie wokół korpusu przełącznika. Zadziory mogą rozerwać silikonowe uszczelki i obniżyć stopień ochrony IP, a wióry metalowe powodują zwarcia. Użyj narzędzia do gratowania, aby wygładzić wszystkie krawędzie, a następnie wytrzyj obszar czystą szmatką przed montażem, co zapewni niezawodną powierzchnię uszczelniającą dla procesu wkładania uszczelki i korpusu.

Przewodnik krok po kroku dotyczący montażu przełącznika w panelu dostępowym

Montaż przełącznika w panelu dostępowym wymaga precyzyjnego dopasowania uszczelki, odpowiedniego momentu obrotowego i technik uszczelniania, aby zagwarantować trwałość i funkcjonalność w warunkach przemysłowych.

Umieszczenie uszczelki i włożenie korpusu przełącznika

Umieść uszczelkę nad wycięciem, dopasowując jej wewnętrzny otwór do otworu w panelu.
Włóż korpus przełącznika przez uszczelkę i panel, aż element uruchamiający będzie przylegał płasko do powierzchni panelu.

Zapewnienie płaskiej, równej powierzchni uszczelki gwarantuje zgodność z normą IP i przygotowuje przełącznik do bezpiecznego zamocowania.

Zabezpieczenie przełącznika za pomocą nakrętki montażowej i podkładki

Wsuń podkładkę na gwintowany koniec lufy za panelem.
Ręcznie dokręć nakrętkę montażową, aż będzie dobrze dokręcona.
Do dokręcenia nakrętki należy użyć klucza dynamometrycznego ustawionego zgodnie z zaleceniami producenta (zwykle 3–5 Nm).

Odpowiedni moment obrotowy zapobiega deformacji panelu i zapewnia utrzymanie ucisku uszczelki, co skutkuje skutecznym uszczelnieniem i prowadzi do strategii odporności na wibracje.

Zapewnienie odporności na wibracje i szczelności środowiskowej

Przed zamontowaniem nakrętki na gwincie lufy nałóż kroplę środka do zabezpieczania gwintów.
Sprawdź, czy uszczelka jest równomiernie ściśnięta na całym obwodzie lufy.
Rozważ nałożenie cienkiej warstwy smaru silikonowego na uszczelkę, aby zwiększyć jej odporność na wilgoć.

Podłączanie przełącznika do montażu panelowego w panelu dostępowym

Podłączenie przełącznika montowanego na panelu wymaga prawidłowej identyfikacji zacisków i precyzyjnego przygotowania przewodów, aby zagwarantować stałą wydajność obwodu i bezpieczeństwo.

Identyfikacja zacisków przełączników: NO, NC i wspólny

Terminal NO: Obwód zamyka się tylko po uruchomieniu.
Terminal NC: Obwód otwiera się po uruchomieniu.
Wspólne (C): Wspólny punkt połączenia dla NO lub NC.

Prawidłowa identyfikacja zapobiega błędnemu podłączeniu i gwarantuje, że przełącznik spełnia zamierzoną funkcję w systemie sterowania.

Najlepsze praktyki dotyczące przygotowania i podłączania przewodów

Zdejmij izolację do dokładnej głębokości zacisku za pomocą skalibrowanych ściągaczy.
Załóż izolowane tuleje zaciskowe na końcach przewodów skręconych, aby zapewnić pewny uchwyt zacisku.
Jeśli potrzebna jest dodatkowa izolacja, przed zaciskaniem nasuń na przewód rurkę termokurczliwą.
Dokręć śruby zaciskowe z określonym momentem obrotowym (zwykle 0,4–0,6 Nm), aby uniknąć uszkodzenia przewodu.

Skrupulatne przygotowanie przewodów poprawia przewodność, zmniejsza opór styku i zapewnia niezawodne działanie przełącznika.

Typowe schematy połączeń przełączników przemysłowych

Schemat	Zastosowanie	Korzyści
Prosty włącznik/wyłącznik (SPST)	Podstawowe sterowanie start/stop	Wyraźne stany włączenia i wyłączenia
Chwilowy (SPDT)	Funkcje typu „push-to-run”	Powraca do ustawień domyślnych po zwolnieniu
Podświetlany (DPDT + lampka)	Wizualna informacja zwrotna o stanie	Łączy przełączanie i podświetlenie panelu

Te schematy okablowania obejmują większość potrzeb związanych z przemysłowymi panelami sterowania i pokazują, jak prawidłowo podłączyć obwody zasilania, obciążenia i wskaźników przed przejściem do kontroli bezpieczeństwa.

Środki ostrożności dotyczące instalacji przełączników w panelach dostępowych

Wdrożenie protokołów bezpieczeństwa chroni personel i sprzęt podczas fazy instalacji i testowania.

Procedury blokowania/oznaczania dla prac elektrycznych

Wyłącz zasilanie obwodu panelu za pomocą głównego wyłącznika.
Zastosuj urządzenie blokujące i umieść wyraźnie widoczną etykietę na uchwycie wyłącznika.
Sprawdź brak napięcia za pomocą skalibrowanego woltomierza na zaciskach przełącznika.

Wykonanie tych czynności zapobiega przypadkowemu uruchomieniu urządzenia i porażeniu prądem elektrycznym, co jest niezbędne przed weryfikacją obwodu.

Testowanie obwodu po instalacji

Zdejmij urządzenia blokujące i ponownie podłącz zasilanie do panelu.
Za pomocą multimetru sprawdź ciągłość między C a NO lub NC po uruchomieniu.
Włącz przełącznik ręcznie, obserwując lampki kontrolne lub reakcję urządzeń podłączonych dalej w łańcuchu.

Pomyślne testy potwierdzają prawidłowe działanie okablowania, torując drogę do długotrwałej niezawodności.

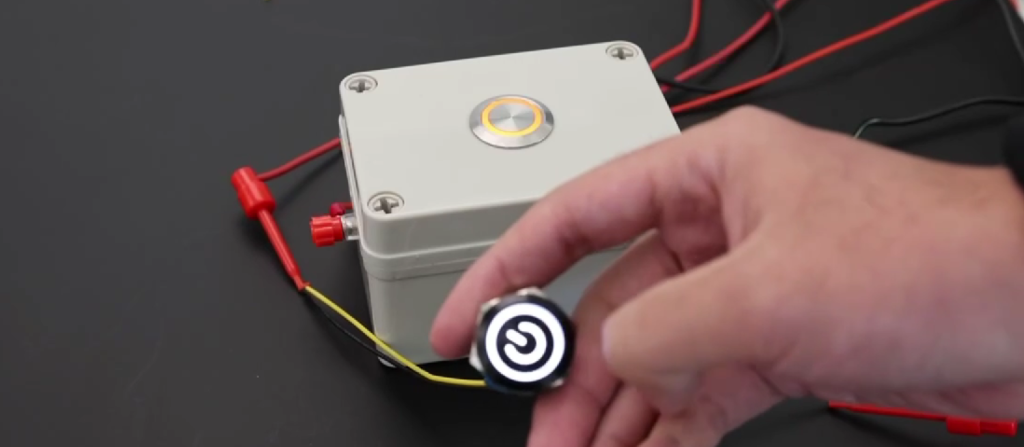

Rozwiązywanie typowych problemów związanych z instalacją przełącznika panelu dostępowego

Nawet precyzyjnie wykonane instalacje mogą charakteryzować się luźnymi połączeniami, sporadycznymi awariami lub uszkodzeniami uszczelnień. Systematyczne rozwiązywanie problemów pozwala szybko przywrócić wydajność.

Uzyskaj wycenę niestandardowych przełączników do montażu panelowego od firmy Langir.

Naprawianie luźnych połączeń

Sprawdź, czy śruby zacisków mają odpowiedni moment dokręcenia i dokręć je zgodnie ze specyfikacją.
Wymień wszystkie uszkodzone tuleje lub przewody, które nie są już dobrze zamocowane.

Zapewnienie stałego momentu obrotowego i integralności tulei zapobiega spadkom napięcia i iskrzeniu styków, co wskazuje na konieczność wprowadzenia poprawek dotyczących pracy przerywanej.

Rozwiązywanie problemów związanych z przerywanym działaniem przełącznika

Zdemontuj przełącznik i wyczyść powierzchnie styków alkoholem izopropylowym.
Sprawdź ustawienie siłownika i osadzenie uszczelki, aby upewnić się, że są one w pełni dopasowane.

Czyste, dobrze wyrównane elementy przywracają spójne działanie przełącznika i pomagają w podjęciu decyzji dotyczących uszczelnienia.

Zapobieganie awariom uszczelnień środowiskowych

Należy stosować uszczelki zamienne dostosowane do środowiska IP/NEMA.
W środowiskach narażonych na mycie lub zapylenie należy co roku ponownie nakładać smar silikonowy.

Utrzymanie stanu uszczelki i równomiernego docisku zapewnia stałą ochronę przed zanieczyszczeniami.
