Jak zamontować przełącznik w panelu: Wskazówki i porady

Montaż przełącznika na panelu zapewnia bezpieczne, niezawodne działanie i zapobiega przypadkowemu odłączeniu w urządzeniach przemysłowych. W tym przewodniku dowiesz się, jak wybrać odpowiedni przełącznik do montażu panelowego, obliczyć precyzyjne wymiary wycięcia, postępować zgodnie z instrukcjami montażu i okablowania krok po kroku, zastosować zaawansowane techniki uszczelniania i odporności na wibracje, wybrać optymalne materiały panelu i dowiedzieć się, w jaki sposób masowa personalizacja OEM / ODM firmy Langir może usprawnić instalację. Niezależnie od tego, czy instalujesz prosty przycisk, czy sterowanie antywandalowe, ten przewodnik obejmuje każdy aspekt, od siłownika po uszczelkę, wiertła po odciążenie, dzięki czemu osiągniesz profesjonalne rezultaty dzięki rozwiązaniom Langir o stopniu ochrony IP68.

Czym są przełączniki do montażu panelowego i ich kluczowe komponenty?

Przełączniki do montażu panelowego to elektryczne elementy sterujące przeznaczone do montażu bezpośrednio w obudowie lub panelu sterowania, zapewniające użytkownikowi dostęp do uruchamiania bez uszczerbku dla ochrony środowiska. Dzięki zintegrowaniu gwintu montażowego i uszczelek uszczelniających, zapewniają one solidną wydajność i upraszczają konserwację w środowiskach produkcyjnych i automatyki.

Kontakt z Langir w sprawie niestandardowych przełączników do montażu panelowego

Typy przełączników do montażu panelowego

Odmiany przełączników do montażu panelowego są przeznaczone do różnych zastosowań i środowisk:

Przełączniki przyciskowe poprawa kontroli operatora nad funkcjami uruchamiania/zatrzymywania.
Przełączniki antywandalowe zwiększają odporność na manipulacje dzięki metalowym obudowom i wzmocnionym siłownikom.
Przełączniki piezoelektryczne obsługują wodoodporne działanie dzięki zastosowaniu półprzewodnikowego aktywatora bez zużycia mechanicznego.
Przełączniki pojemnościowe Zwiększona trwałość dzięki wykrywaniu dotyku bez ruchomych części.

Typ przełącznika zwiększa interakcję użytkownika i trwałość systemu w zależności od wymagań aplikacji.

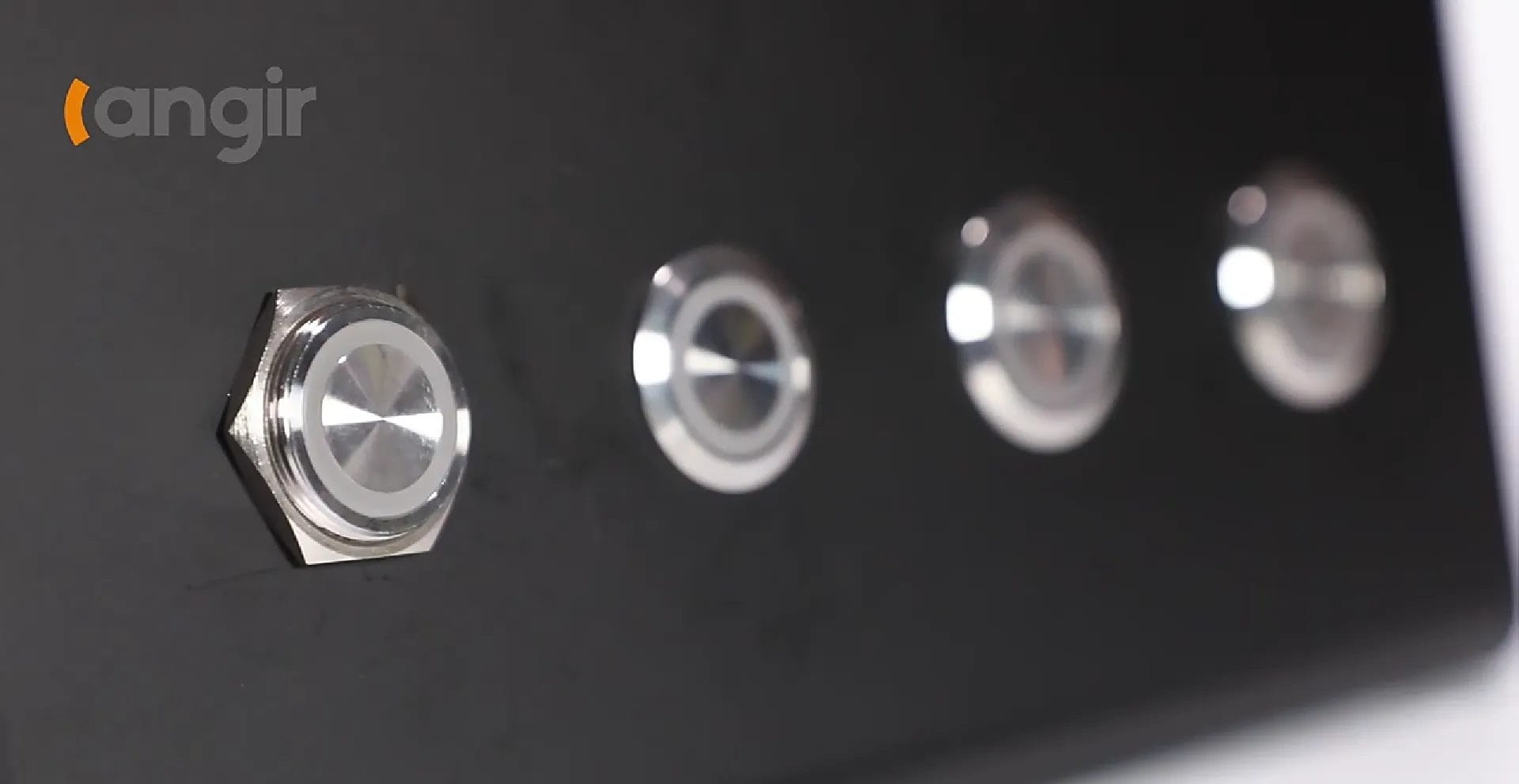

Montaż przełącznika

Przełącznik do montażu panelowego opiera się na sześciu podstawowych częściach, aby prawidłowo funkcjonować i uszczelniać:

Siłownik - zewnętrzny przycisk lub przełącznik, który inicjuje obwód.
Obudowa - korpus, który zawiera wewnętrzne styki i obsługuje uszczelnienie.
Terminale - przewodzące słupki do połączeń przewodowych.
Nakrętka montażowa - zabezpiecza przełącznik przed wibracjami panelu.
Spryskiwacz - rozkłada nacisk i zapobiega rotacji.
Uszczelka - zapewnia stopień ochrony IP.

Kontakt elektryczny i ochrona przed kurzem i wilgocią, przygotowanie do precyzyjnego oznaczenia i wycięcia otworu w panelu.

Materiały do przełączników

Materiały wpływają na odporność na korozję, wytrzymałość mechaniczną i stabilność termiczną. Poniższa tabela zawiera porównanie popularnych opcji materiałowych:

Podmiot	Atrybut	Wartość
Stal nierdzewna	Odporność na korozję	Doskonała w trudnych warunkach morskich
Mosiądz niklowany	Przewodność elektryczna	Wysoka przewodność i dobra trwałość
Anodowane aluminium	Waga i wytrzymałość	Lekkość i umiarkowana wytrzymałość

Materiały

Montaż panelowy przełączników ma kluczowe znaczenie dla zapewnienia trwałości i odporności na czynniki środowiskowe. Stal nierdzewna jest często preferowana ze względu na doskonałą odporność na korozję w trudnych warunkach, podczas gdy niklowany mosiądz zapewnia równowagę między przewodnością elektryczną a trwałością. Anodowane aluminium zapewnia lekką opcję o umiarkowanej wytrzymałości, odpowiednią do różnych zastosowań.

Materiały, z których wykonane są przełączniki, mają wpływ na montaż i trwałość.

Wymiary wycięcia w panelu

Wymiary wycięcia w panelu gwarantują dokładne dopasowanie i właściwe uszczelnienie przełączników montowanych na panelu. Pomiar średnicy gwintowanego cylindra przełącznika i uwzględnienie grubości uszczelki zapewnia szczelną i odporną na wibracje instalację.

Kontakt z Langir w sprawie niestandardowych przełączników do montażu panelowego

Rozmiary wycięć w panelu dla różnych typów przełączników

Producenci zazwyczaj oferują otwory o średnicy od 8 mm do 40 mm. Typowe standardy obejmują:

8 mm dla miniaturowych wskaźników pilotowych
12 mm i 16 mm dla przycisków podświetlanych ogólnego przeznaczenia
19 mm i 22 mm dla wytrzymałych przełączników antywandalowych
30 mm do 40 mm dla grzybków zatrzymania awaryjnego

Wymiary wycięcia

Wymiary wycięcia w panelu mają zasadnicze znaczenie dla prawidłowej instalacji i uszczelnienia przełączników montowanych na panelu. Standardowe rozmiary wycięć w panelu różnią się w zależności od typu przełącznika, przy czym typowe rozmiary wahają się od 8 mm dla miniaturowych wskaźników pilotowych do 40 mm dla głowic grzybkowych zatrzymania awaryjnego. Ważne jest, aby przed oznaczeniem panelu zapoznać się z arkuszem danych przełącznika w celu uzyskania dokładnych tolerancji. Arkusz danych przełącznika w celu potwierdzenia dokładnych tolerancji i skoku gwintu przed oznaczeniem panelu.

Jakie narzędzia są zalecane do wycinania otworów w panelach

Wysokiej jakości narzędzia tnące zapewniają czyste krawędzie i zachowują integralność panelu:

Wiertarka i piła otworowa do okrągłych wycięć do 30 mm.
Nibblery dla nieregularnych lub prostokątnych otworów bez deformacji cieplnej.
Narzędzie do gratowania w celu usunięcia ostrych krawędzi i przygotowania powierzchni do uszczelnienia uszczelki.

Wybór odpowiedniego narzędzia zmniejsza naprężenia panelu i przygotowuje go do równego, profesjonalnego wykończenia.

Instrukcje krok po kroku dotyczące montażu przełącznika na panelu

Metodyczne podejście do montażu przełącznika panelowego zapewnia bezpieczeństwo, dokładność i trwałość. Rozpocznij od przygotowania obszaru roboczego i zweryfikowania wymiarów wycięcia, a następnie przejdź do bezpiecznego okablowania.

Kontakt z Langir w sprawie niestandardowych przełączników do montażu panelowego

Jak przygotować panel przed instalacją przełącznika?

Przed włożeniem wyczyść i usuń zadziory z otworu, aby usunąć metalowe wióry i pozostałości oleju. Weryfikacja średnicy wycięcia względem odczytów zacisku hamulcowego zapobiega wyciekom i nierównomiernemu osadzeniu uszczelki.

Czyszczenie i wygładzanie otworu panelu tworzy niezawodną podstawę do uszczelniania uszczelek i dokręcania nakrętek, co bezpośrednio zwiększa odporność na wibracje.

Jak prawidłowo włożyć i zabezpieczyć przełącznik

Zacznij od umieszczenia uszczelki na powierzchni panelu, wyrównaj korpus przełącznika przez wycięcie i dokręć palcem nakrętkę montażową:

Umieść uszczelkę na gwincie przełącznika, aby utworzyć uszczelnienie środowiskowe.
Włóż korpus przełącznika do otworu panelu, aż obudowa znajdzie się w jednej płaszczyźnie.
Zabezpiecz przełącznik nakrętką montażową, dokręcając ją momentem określonym przez producenta.

Prawidłowe dokręcenie zabezpiecza przed obracaniem i zapobiega poluzowaniu pod wpływem wibracji, zapewniając stabilną pracę podczas intensywnego użytkowania.

Jak bezpiecznie i prawidłowo podłączyć przełącznik panelowy?

Połączenia elektryczne muszą być zgodne z oznaczeniami kolorystycznymi i wytycznymi dotyczącymi typu styków:

Zidentyfikuj zaciski NO (normalnie otwarte) i NC (normalnie zamknięte).
Zdejmij izolację, aby odsłonić 5 mm miedzianego przewodu i zaciśnij go za pomocą tulejek.
Podłącz przewody do zacisków z odpowiednim momentem dokręcenia, aby uniknąć poluzowania połączeń.

Zapewnienie szczelnego, dobrze zorganizowanego okablowania usprawnia konserwację i zmniejsza zakłócenia sygnału w obwodach sterowania.

Zasady okablowania przełączników do montażu panelowego

Prawidłowe okablowanie ma kluczowe znaczenie dla bezpiecznego i niezawodnego działania przełączników montowanych na panelu. Obejmuje to identyfikację prawidłowych zacisków, zdejmowanie izolacji na odpowiednią długość, zaciskanie tulejek kablowych dla przewodów linkowych oraz mocowanie przewodów do zacisków przy użyciu odpowiedniego momentu obrotowego, aby uniknąć luźnych połączeń. Przestrzeganie tych wytycznych zapewnia skuteczną konserwację i zmniejsza zakłócenia sygnału w obwodach sterowania.

Typowe konfiguracje okablowania

Chwilowy (SPST lub DPDT) - powraca do pozycji domyślnej po zwolnieniu.
Zatrzask (utrzymany) - pozostaje w nowej pozycji do momentu ponownego uruchomienia.
Styki NO/NC - umożliwiają zarówno otwieranie, jak i zamykanie obwodów w celu elastycznego sterowania.

Wybór prawidłowej konfiguracji zapobiega błędom logiki sterowania i zwiększa bezpieczeństwo systemu.

Najlepsze praktyki i zaawansowane techniki montażu przełączników panelowych

Poza podstawową instalacją, zaawansowane techniki zwiększają trwałość w wymagających środowiskach przemysłowych.

Kontakt z Langir w sprawie niestandardowych przełączników do montażu panelowego

Jak wybrać między montażem podtynkowym a standardowym?

Montaż w jednej płaszczyźnie pozwala na zrównanie siłownika z powierzchnią panelu w celu zminimalizowania punktów zaczepienia, podczas gdy standardowy montaż pozwala na wysunięcie przycisku w celu ułatwienia dostępu. Opcje podtynkowe zwiększają estetyczną integrację i chronią przełącznik w ciasnych przestrzeniach, podczas gdy standardowy montaż zwiększa dotykowe sprzężenie zwrotne.

Jak zapewnić odporność na wibracje i naprężenia?

W środowiskach o wysokim poziomie wibracji należy dodać te środki:

Użyj podkładek zabezpieczających lub nylonowych nakrętek, aby zapobiec poluzowaniu.
Zastosuj opaski kablowe i spiralne owijki, aby zabezpieczyć wiązki przewodów i zmniejszyć naprężenia mechaniczne na zaciskach.
Wybierz przełączniki z wbudowanymi kołnierzami zapobiegającymi obracaniu się, aby zapewnić stabilną orientację.

Kroki te wydłużają żywotność przełącznika i utrzymują integralność styków przy ciągłych obciążeniach dynamicznych.

Jak osiągnąć prawidłowe uszczelnienie środowiskowe

Zapewnienie zgodności z normami IP i NEMA:

Wybierz przełącznik Langir o stopniu ochrony IP68 ze zintegrowaną uszczelką silikonową.
Sprawdź ułożenie uszczelki pod kątem równomiernego ściśnięcia wokół wycięcia.
Jeśli wymagana jest dodatkowa ochrona, wokół otworu panelu należy nałożyć cienką warstwę uszczelniacza silikonowego.

Niezawodne uszczelnienie blokuje wnikanie kurzu i wilgoci, chroniąc wewnętrzne styki i zapobiegając korozji.

Jak wybrać odpowiednie materiały panelu do montażu przełączników?

Materiał panelu decyduje o kompatybilności sprzętu montażowego, odporności na korozję i ogólnej wytrzymałości.

Kontakt z Langir w sprawie niestandardowych przełączników do montażu panelowego

Typowy materiał paneli przemysłowych

Stal nierdzewna dla maksymalnej odporności na korozję w zastosowaniach chemicznych i morskich.
Aluminium do lekkich, przewodzących obudów w sprzęcie mobilnym.
Poliwęglan do przezroczystych lub nieprzewodzących paneli w pulpitach sterowniczych.
ABS dla ekonomicznych, odpornych na uderzenia paneli wewnętrznych.

Dopasowanie materiałów gwintu przełącznika do podłoża panelu zapobiega korozji galwanicznej i gwarantuje wytrzymałość mechaniczną.

Jak materiały panelu wpływają na montaż i ochronę wyłączników?

Podmiot	Atrybut	Wartość
Stal nierdzewna	Wytrzymałość i korozja	Wysoka odporność na korozję, duża waga
Poliwęglan	Izolacja	Nieprzewodzący, przezroczysty, o umiarkowanej wytrzymałości
Aluminium	Waga i przewodność	Lekkość, doskonałe odprowadzanie ciepła

Wybór kompatybilnych materiałów pozwala zachować stopień ochrony IP/NEMA i zapobiega wypaczaniu lub pękaniu podczas instalacji.

Jakie czynniki środowiskowe powinny wpływać na wybór materiału panelu?

Należy wziąć pod uwagę warunki pracy, takie jak

Ekspozycja na zewnątrz - Odporne na promieniowanie UV panele i stal nierdzewna są odporne na warunki atmosferyczne.
Kontakt chemiczny - Tworzywa sztuczne wzmocnione włóknem szklanym lub powlekane metale łagodzą atak chemiczny.
Ekstremalne temperatury - Aluminium rozprasza ciepło, podczas gdy ABS nadaje się do użytku w pomieszczeniach o umiarkowanej temperaturze.

Ocena kompatybilności środowiskowej i materiałowej zapewnia długoterminową niezawodność systemu.

Jak niestandardowe rozwiązania Langir mogą usprawnić instalację przełącznika panelowego?

Langir oferuje dostosowane do potrzeb wsparcie produkcyjne i techniczne, które usprawnia instalacje na dużą skalę i unikalne projekty paneli.

Kontakt z Langir w sprawie niestandardowych przełączników do montażu panelowego

Jakie usługi OEM/ODM oferuje Langir dla przełączników panelowych?

Dzięki 15-letniemu doświadczeniu Langir zapewnia:

Niestandardowe średnice wycięć od 8 mm do 40 mm na podstawie szablonów klienta.
Specjalne wykończenia, takie jak złocenie lub malowanie proszkowe, zapewniają trwałość i rozpoznawalność marki.
Zintegrowane kolory LED i opcje soczewek dopasowane do motywów panelu sterowania.

Usługi te przyspieszają realizację projektów i skracają czas ich iteracji.

W jaki sposób masowe zamawianie jest korzystne dla projektów montażu przełączników przemysłowych?

Zamawianie hurtowe za pośrednictwem Langir daje wyniki:

Obniżony koszt jednostkowy przy niskim MOQ w celu optymalizacji budżetu.
Stała jakość we wszystkich partiach dzięki pionowej integracji produkcji.
Priorytetowe czasy realizacji w celu utrzymania napiętych harmonogramów łańcucha dostaw.

Zakupy hurtowe zwiększają zwrot z inwestycji w projekt i ograniczają przestoje wynikające z niedoborów komponentów.

W jaki sposób pomoc techniczna może pomóc w wyborze i instalacji przełącznika?

Zespół inżynierów Langir oferuje:

Wskazówki dotyczące szablonów wycięć paneli i specyfikacji momentu obrotowego.
Schematy okablowania dostosowane do logiki sterowania i wymagań dotyczących oświetlenia.
Rozwiązywanie problemów na żądanie za pośrednictwem poczty e-mail lub połączenia wideo w celu szybkiego rozwiązywania problemów w terenie.

Bezpośredni dostęp do ekspertów zwiększa pewność instalacji i minimalizuje ilość przeróbek.

Najczęściej zadawane pytania

Jakie są korzyści z używania przełączników antywandalowych w środowisku przemysłowym?

Przełączniki antywandalowe są zaprojektowane tak, aby wytrzymać trudne warunki i zapobiegać nieautoryzowanemu dostępowi. Ich solidne metalowe obudowy i wzmocnione siłowniki sprawiają, że są one wysoce odporne na manipulacje i uszkodzenia fizyczne. Trwałość ta ma kluczowe znaczenie w środowiskach, w których sprzęt jest narażony na potencjalne akty wandalizmu lub nieostrożne obchodzenie się z nim. Dodatkowo, przełączniki te często posiadają ulepszone uszczelnienie chroniące przed kurzem i wilgocią, zapewniając niezawodne działanie w trudnych warunkach. Ogólnie rzecz biorąc, przełączniki antywandalowe zwiększają zarówno bezpieczeństwo, jak i trwałość w zastosowaniach przemysłowych.

Jak mogę poprawić odporność na wibracje mojej instalacji przełączników do montażu panelowego?

Aby zwiększyć odporność na wibracje, należy rozważyć użycie podkładek zabezpieczających lub nylonowych nakrętek podczas instalacji, ponieważ pomagają one zapobiegać poluzowaniu w miarę upływu czasu. Dodatkowo, zabezpieczenie wiązek przewodów za pomocą opasek kablowych lub spiralnych owijek może zmniejszyć naprężenia mechaniczne na zaciskach, dodatkowo stabilizując połączenia. Wybór przełączników z wbudowanymi kołnierzami przeciwobrotowymi również przyczynia się do utrzymania właściwej orientacji i funkcjonalności w warunkach dynamicznych. Wdrożenie tych technik znacznie wydłuży żywotność przełączników do montażu panelowego w środowiskach o wysokich wibracjach.

Jakie znaczenie ma stosowanie prawidłowego momentu dokręcania podczas mocowania przełącznika montowanego na panelu?

Stosowanie właściwego momentu dokręcania podczas zabezpieczania przełącznika montowanego na panelu ma zasadnicze znaczenie dla zapewnienia niezawodnego połączenia i zapobiegania uszkodzeniom. Zbyt mocne dokręcenie może prowadzić do odkształcenia obudowy przełącznika lub uszczelki, naruszając uszczelnienie środowiskowe i potencjalnie powodując awarię. Z kolei zbyt słabe dokręcenie może skutkować luźnymi połączeniami, prowadząc do przerywanego działania lub całkowitej awarii. Aby uzyskać optymalną wydajność i trwałość instalacji przełącznika, należy zawsze zapoznać się ze specyfikacjami producenta dotyczącymi wartości momentu obrotowego.

Jakich typowych błędów należy unikać podczas instalacji przełączników do montażu panelowego?

Najczęstsze błędy podczas instalacji przełączników do montażu panelowego obejmują niedokładne pomiary wycięcia, niewłaściwe uszczelnienie i zaniedbanie czyszczenia powierzchni panelu. Brak pomiaru gwintowanego cylindra przełącznika i grubości uszczelki może prowadzić do niewspółosiowości i nieszczelności. Dodatkowo, nie zapewnienie czystego, pozbawionego zadziorów otworu może negatywnie wpłynąć na skuteczność uszczelki. Wreszcie, pominięcie specyfikacji momentu obrotowego podczas zabezpieczania przełącznika może skutkować luźnymi połączeniami lub uszkodzeniami. Poświęcenie czasu na uniknięcie tych pułapek zapewni udaną instalację.

W jaki sposób czynniki środowiskowe wpływają na wybór materiałów paneli do montażu przełączników?

Czynniki środowiskowe, takie jak narażenie na chemikalia, ekstremalne temperatury i poziomy wilgotności, znacząco wpływają na wybór materiałów paneli. Na przykład stal nierdzewna jest idealna do środowisk korozyjnych, podczas gdy aluminium nadaje się do lekkich zastosowań. Panele poliwęglanowe są często stosowane w pulpitach sterowniczych ze względu na ich właściwości nieprzewodzące. Zrozumienie konkretnych warunków, z jakimi będzie musiała zmierzyć się instalacja, pomaga w wyborze materiałów, które zapewniają niezbędną trwałość i ochronę, zapewniając długoterminową niezawodność i wydajność.

Jaką rolę odgrywa personalizacja Langir w instalacjach przełączników panelowych?

Usługi personalizacji Langir usprawniają instalacje przełączników panelowych, oferując rozwiązania dostosowane do konkretnych wymagań projektu. Obejmuje to niestandardowe rozmiary wycięć, specjalistyczne wykończenia i zintegrowane opcje LED, które są zgodne z projektami paneli sterowania. Takie dostosowanie nie tylko usprawnia proces instalacji, ale także zapewnia, że przełączniki pasują idealnie i działają optymalnie w zamierzonych środowiskach. Korzystając z tych usług, klienci mogą uzyskać bardziej wydajną instalację i profesjonalne wykończenie, które spełnia ich unikalne potrzeby.

Kontakt z Langir w sprawie niestandardowych przełączników do montażu panelowego

Jak zapewnić wodoszczelność podczas montażu przełącznika?

Używaj przełączników o stopniu ochrony IP68 ze zintegrowanymi uszczelkami, dokręć nakrętkę montażową momentem podanym przez producenta i nałóż zgodny silikonowy uszczelniacz wokół wycięcia, jeśli materiał panelu jest porowaty lub nieregularny.

Jakie narzędzia są niezbędne do wycinania otworów na przełączniki w panelach?

Wiertło z dopasowanymi wiertłami prowadzącymi, piła otworowa o średnicy dostosowanej do średnicy wycięcia, ostrza do niestandardowych kształtów i narzędzie do gratowania do wykańczania krawędzi zapewniają czyste, precyzyjne otwory, które wspomagają uszczelnianie uszczelek.

Jak naprawić poluzowany przełącznik do montażu panelowego?

Najpierw należy wyłączyć zasilanie i zdemontować przełącznik. Sprawdź nakrętkę montażową pod kątem zużycia, wymień lub dodaj podkładkę zabezpieczającą, ponownie zastosuj zabezpieczenie gwintu, jeśli jest to dozwolone, i ponownie dokręć momentem obrotowym do określonej wartości. Upewnij się, że uszczelka pozostaje nieuszkodzona, aby zachować odporność na warunki środowiskowe.

Jakie są najlepsze praktyki w zakresie okablowania przełączników do montażu panelowego?

Zdejmij izolację o grubości 5 mm, zaciśnij tulejki kablowe dla przewodów skręcanych, dopasuj przekrój przewodu do prądu znamionowego przełącznika i poprowadź przewody za pomocą opasek kablowych, aby zapobiec naprężeniom na zaciskach i zmniejszyć zakłócenia elektromagnetyczne.

Montaż przełącznika w panelu jest tak samo precyzyjny, jak jego ochrona - dokładne wycięcia, odpowiednie uszczelnienie i prawidłowe okablowanie wydobywają pełny potencjał sterowania przemysłowego. Trwałe materiały Langir, uszczelki odporne na warunki środowiskowe i konfigurowalne wymiary pozwalają projektować panele, które są odporne na wibracje, wilgoć i intensywne użytkowanie. Postępując zgodnie z tymi wytycznymi i wykorzystując dostosowane usługi OEM, następna instalacja przełącznika panelowego połączy niezawodność, wydajność i profesjonalne wykończenie - gotowe na rygory nowoczesnej produkcji.

Wnioski

Pomyślny montaż przełącznika do panelu zwiększa niezawodność działania i chroni przed czynnikami środowiskowymi, zapewniając długotrwałą wydajność w warunkach przemysłowych. Postępując zgodnie z precyzyjnymi technikami instalacji i wykorzystując wysokiej jakości materiały, można uzyskać profesjonalne wykończenie, które spełnia rygorystyczne standardy. Zapoznaj się z gamą konfigurowalnych przełączników do montażu panelowego Langir i usługami OEM, aby ulepszyć swoje projekty instalacyjne. Już dziś zacznij optymalizować swoje systemy sterowania dzięki naszym specjalistycznym rozwiązaniom i trwałym produktom.
