Jak podłączyć podświetlany przełącznik przemysłowy: solidne zastosowania przemysłowe



Panele sterowania przemysłowego wykorzystują podświetlane przełączniki przemysłowe, które zapewniają niezawodne przełączanie zasilania i natychmiastową informację zwrotną, nawet w wymagających warunkach. Nieprawidłowe okablowanie może spowodować krytyczne przestoje, awarię sprzętu lub poważne zagrożenia bezpieczeństwa — wyzwania, na które żadna firma przemysłowa nie może sobie pozwolić. Ten kompleksowy przewodnik zawiera jasne, praktyczne procedury okablowania dla przełączników podświetlanych od 2-pinowych do 6-pinowych, a także niezbędne narzędzia, krytyczne protokoły bezpieczeństwa, rygorystyczne metody testowania, zgodność z normami branżowymi i strategiczne informacje dotyczące zakupów. Ten przewodnik dostarczy Ci niezbędnej wiedzy na temat:



1. Zrozumienie funkcjonalności i konstrukcji podświetlanych przełączników przemysłowych
2. Niezbędne narzędzia, środki ochrony indywidualnej i przestrzeganie norm dotyczących okablowania
3. Procedury okablowania krok po kroku dla różnych konfiguracji pinów
4. Rygorystyczne testowanie, skuteczne rozwiązywanie problemów i zapobieganie typowym błędom okablowania
5. Poruszanie się po czynnikach środowiskowych, klasach IP i zgodności z normami branżowymi
6. Strategiczny wybór i dostosowanie przełączników zbiorczych do obiektów przemysłowych

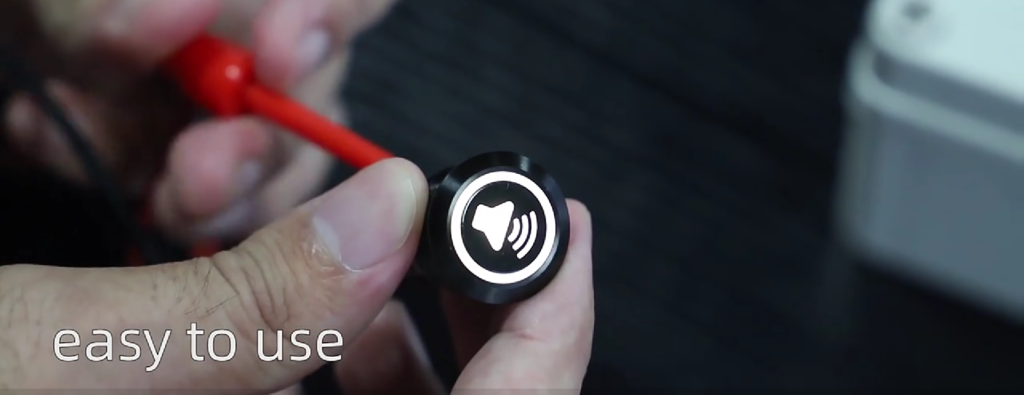

Zrozumienie funkcjonalności i konstrukcji podświetlanych przełączników przemysłowych

Podświetlany przełącznik przemysłowy to wytrzymałe urządzenie sterujące, które posiada wskaźnik LED służący do wyświetlania stanu obwodu, co znacznie poprawia informację zwrotną dla operatora i monitorowanie procesu. Wewnątrz przełącznika znajduje się solidny metalowy styk, który łączy lub przerywa obwód obciążenia, natomiast zintegrowany element LED pobiera minimalny prąd — zazwyczaj z tego samego źródła zasilania lub dedykowanego źródła niskiego napięcia — aby się świecić. Ta podwójna funkcjonalność znacznie poprawia bezpieczeństwo i wydajność pracy, umożliwiając wizualną kontrolę połączenia obwodu bez konieczności stosowania dodatkowych przyrządów.

Uzyskaj wycenę niestandardowych przełączników przyciskowych LED od firmy Langir.



Kluczowe elementy podświetlanego przełącznika przemysłowego

Każdy podświetlany przełącznik przemysłowy składa się z trzech podstawowych elementów: elementu uruchamiającego, zespołu styków i modułu podświetlenia LED.



Komponent	Funkcja	Korzyści
Siłownik (przycisk)	Wykorzystuje siłę mechaniczną do działania	Zapewnia dotykowe sprzężenie zwrotne dla precyzyjnej kontroli
Kontakt z zespołem montażowym	Ustanawia lub przerywa obwód elektryczny	Zapewnia niezawodne przełączanie zasilania i integralność obwodów
Oświetlenie LED	Emituje światło po podłączeniu do zasilania	Zapewnia natychmiastowe wizualne potwierdzenie stanu operacyjnego.

Elementy te działają wspólnie, zapewniając, że po uruchomieniu przełącznika styki zmieniają stan, a dioda LED natychmiast sygnalizuje stan obwodu, przygotowując użytkownika do wykonania prawidłowych procedur okablowania.



Typowe rodzaje podświetlanych przełączników przemysłowych stosowanych w przemyśle

W przemyśle wykorzystuje się różne typy przełączników podświetlanych, z których każdy został zaprojektowany specjalnie z myślą o określonych strategiach sterowania i wymaganiach dotyczących trwałości.



Typ przełącznika	Tryb pracy	Typowy przypadek użycia
Przycisk chwilowy	Powraca do pierwotnego stanu po zwolnieniu	Elementy sterujące start/stop w przemysłowych panelach sterowania
Przycisk zatrzaskowy	Utrzymuje stan aktywacji po uruchomieniu	Sterowanie włączaniem/wyłączaniem silników lub systemów przenośników
Przełącznik	Przełącza się między dwiema odrębnymi pozycjami	Ręczny wybór trybu pracy
Podświetlana huśtawka	Wyposażony w mechanizm kołyskowy ze zintegrowanym oświetleniem	Sterowanie zasilaniem obudów urządzeń

Wybór odpowiedniego typu przełącznika upraszcza logikę okablowania i gwarantuje spójną informację zwrotną w środowisku przemysłowym.



Wpływ konfiguracji pinów na okablowanie

Konkretna liczba pinów określa dokładną metodę podłączenia przewodów zasilania, obciążenia, uziemienia i diod LED.



Liczba pinów	Przypisanie pinów	Wpływ okablowania
2-pinowy	Wspólne + Obciążenie	Proste sterowanie włączaniem/wyłączaniem bez niezależnego podświetlenia
3-pinowy	Wspólny, Obciążenie, Dioda LED	Dedykowane zasilanie LED do sygnalizacji stanu
4-pinowy	COM, NO/NC, LED+, LED-	Niezależny obwód LED umożliwia oddzielne sterowanie i napięcie.
5-pinowy	COM, NO, NC, LED+, LED-	Dodaje styk normalnie zamknięty (NC) do przełączania dwustanowego
6-pinowy	COM, NO1, NC1, NO2, NC2, LED	Ułatwia tworzenie złożonych obwodów z możliwością przełączania między wieloma obwodami.

Dokładne zrozumienie przypisania pinów ma kluczowe znaczenie dla zapobiegania błędom w okablowaniu i zapewnienia niezawodnego oświetlenia podczas wykonywania szczegółowych procedur krok po kroku.



Niezbędne narzędzia i środki bezpieczeństwa dotyczące okablowania podświetlanych przełączników przemysłowych

Podłączenie podświetlanych przełączników wymaga zarówno odpowiednich narzędzi, jak i rygorystycznych środków bezpieczeństwa w celu ochrony personelu i sprzętu.



Narzędzia niezbędne do prawidłowego wykonania okablowania

Aby zapewnić dokładność i wydajność operacyjną, potrzebne będą niezbędne narzędzia ręczne i testujące:



1. Precyzyjne ściągacze izolacji skalibrowane pod kątem przekroju przewodu
2. Kompletny zestaw śrubokrętów elektrycznych (płaskich i krzyżakowych)
3. Multimetr cyfrowy z funkcjami pomiaru ciągłości i napięcia
4. Szczypce do zaciskania lub lutownica (w zależności od typu zacisku)

Narzędzia te zapewniają precyzyjne przygotowanie przewodów, bezpieczne połączenia elektryczne i niezawodną weryfikację obwodów przed podłączeniem zasilania.



Krytyczne środki bezpieczeństwa podczas wykonywania instalacji elektrycznej

Wyłączenie zasilania i prawidłowe uziemienie to niepodważalne kroki, które należy podjąć, aby zapobiec porażeniom prądem elektrycznym i zwarciom łukowym:



• Przed rozpoczęciem prac związanych z okablowaniem należy zawsze odłączyć obwód za pomocą wyłącznika lub głównego przełącznika.
• Użyj certyfikowanego testera napięcia, żeby upewnić się, że nie ma napięcia.
• Należy nosić odpowiednie rękawice izolacyjne i certyfikowane okulary ochronne.
• Utrzymuj czyste i uporządkowane miejsce pracy oraz ściśle przestrzegaj procedur blokowania/oznaczania.

Rygorystyczne stosowanie tych środków ostrożności chroni instalatorów i zapewnia zgodność z korporacyjnymi zasadami bezpieczeństwa.



Zastosowanie norm bezpieczeństwa przemysłowego do praktyk okablowania

Okablowanie przełączników przemysłowych musi być zgodne z uznanymi normami, aby zagwarantować bezpieczeństwo operatora i niezawodność sprzętu.



Standard	Zakres	Kluczowe wymaganie
UL 508	Przemysłowe urządzenia sterujące	Rygorystyczne testy pod kątem odporności na wysoką temperaturę, wstrząsy i zwarcia
IEC 60947	Rozdzielnice niskiego napięcia i aparatura sterownicza	Zapewnia trwałość styku i integralność izolacji
OSHA NFPA 70	Bezpieczeństwo elektryczne w miejscach pracy	Wymogi dotyczące blokowania/oznaczania i środków ochrony indywidualnej



Standardy przemysłowych paneli sterowania

Panele sterowania przemysłowego muszą ściśle przestrzegać określonych norm, aby zapewnić najwyższy poziom bezpieczeństwa operatorów i niezawodność sprzętu. Normy te obejmują różne krytyczne aspekty, w tym kompleksowe testy odporności na wysoką temperaturę, ochronę przed wstrząsami i zapobieganie zwarciom, a także trwałość styków, integralność izolacji i ustalone protokoły bezpieczeństwa elektrycznego w miejscach pracy przemysłowej.



Underwriters Laboratories (UL), UL 508: Norma dotycząca przemysłowych urządzeń sterujących

Norma ta ma duże znaczenie dla niniejszego artykułu, ponieważ podkreśla kluczowe znaczenie przestrzegania rygorystycznych norm bezpieczeństwa i wydajności podczas okablowania podświetlanych przełączników przemysłowych.



Procedury okablowania dla różnych podświetlanych przełączników przemysłowych

Metody okablowania różnią się w zależności od liczby pinów i pożądanego sterowania oświetleniem. Postępuj zgodnie z poniższymi zwięzłymi, praktycznymi procedurami dla każdej konfiguracji przełącznika.

Uzyskaj wycenę niestandardowych przełączników przyciskowych LED od firmy Langir.



Podłączanie podstawowego 2-pinowego podświetlanego przełącznika przemysłowego

Przełącznik 2-pinowy nie posiada dedykowanych pinów LED; podświetlenie jest zintegrowane bezpośrednio z obwodem głównym.



1. Dokładnie zidentyfikuj pin 1 (wspólny) i pin 2 (obciążenie).
2. Podłącz przewód dodatni od źródła zasilania do wspólnego styku.
3. Podłącz dodatni przewód urządzenia obciążającego do sworznia obciążającego.
4. Połącz ujemną stronę zarówno źródła zasilania, jak i obciążenia ze sobą w punkcie odniesienia uziemienia.

Ta konfiguracja zasila jednocześnie styki i diodę LED, zapewniając podświetlenie w stanie włączenia bez konieczności stosowania dodatkowego okablowania.



Podłączenie 3-pinowego przełącznika podświetlanego do niezależnego sterowania oświetleniem

3-pinowy przełącznik posiada oddzielny obwód LED do niezależnego wskazywania stanu.



1. Podłącz biegun dodatni zasilania do zacisku COM.
2. Podłącz dodatni biegun obciążenia do zacisku NO (normalnie otwartego).
3. Podłącz dodatni przewód diody LED do dedykowanego zacisku LED.
4. Połącz wspólny ujemny biegun źródła zasilania i diody LED z uziemieniem obudowy.

Oddzielenie obwodów LED i stykowych zapewnia wyraźniejszą kontrolę stanu i minimalizuje potencjalne zakłócenia obciążenia.



Podłączenie 4-pinowego podświetlanego przełącznika przyciskowego z izolowanym sterowaniem LED

4-pinowy przełącznik zapewnia całkowitą izolację między obwodami styków a obwodami zasilania diod LED.



1. Podłącz biegun dodatni zasilania do zacisku COM.
2. Podłącz zacisk NO/NC do dodatniego bieguna obciążenia.
3. Podłącz zacisk LED+ do dodatniego bieguna przełączanego źródła zasilania niskiego napięcia.
4. Podłącz zacisk LED do ujemnego bieguna zasilania niskiego napięcia.

Niezależne obwody umożliwiają stosowanie różnych napięć do funkcji oświetlenia i przełączania, zwiększając elastyczność.



Okablowanie wielostykowych (5/6-stykowych) przełączników podświetlanych dla złożonych obwodów

Zaawansowane przełączniki wielostykowe obsługują podwójne obciążenia i skomplikowane kombinacje wskaźników.



1. Dokładnie zidentyfikuj zaciski COM, NO1, NC1, NO2, NC2 i LED.
2. Podłącz biegun dodatni zasilania do zacisku COM.
3. Trasy NO1 i NO2 do odpowiednich odbiorników wymagających zasilania w stanach naprzemiennych.
4. Podłącz NC1/NC2 do obciążeń, które wymagają odłączenia zasilania po aktywacji przełącznika.
5. Podłącz przewody LED+ i LED- do odpowiedniego zasilacza pomocniczego.

To zaawansowane rozwiązanie zarządza wieloma obwodami sterującymi w ramach jednego interfejsu operatora, optymalizując przestrzeń panelu i zwiększając ogólną funkcjonalność.



Procedury testowania i weryfikacji okablowania podświetlanych przełączników przemysłowych

Po wykonaniu okablowania należy koniecznie sprawdzić działanie przełącznika i podświetlenie, aby zapobiec niewykrytym usterkom.



Kroki niezbędne do przetestowania funkcjonalności przełącznika

Wykorzystaj testy ciągłości i obciążenia, aby zapewnić prawidłowe działanie styków:



1. Po odłączeniu zasilania użyj multimetru w trybie ciągłości między COM a NO/NC.
2. Uruchom przełącznik i sprawdź, czy sygnał dźwiękowy miernika wskazuje zamknięcie styku na zacisku NO (normalnie otwartym).
3. Zasil obwód i sprawdź, czy urządzenie obciążeniowe działa prawidłowo.

Ta sekwencja jednoznacznie dowodzi, że zarówno ścieżki mechaniczne, jak i elektryczne są w pełni nienaruszone.



Sprawdzanie prawidłowego działania oświetlenia LED

Sprawdzenie napięcia i potwierdzenie polaryzacji potwierdzają działanie wskaźnika:



1. Zmierz napięcie między LED+ i LED-; powinno ono dokładnie odpowiadać napięciu znamionowemu.
2. Potwierdź podświetlenie po zamknięciu przełącznika (lub zgodnie z przeznaczeniem, jeśli używane jest oddzielne zasilanie).
3. Na krótko odwróć polaryzację (jeśli dioda LED nie świeci się), aby upewnić się, że okablowanie jest prawidłowo podłączone.

Dokładne sygnały LED potwierdzają precyzyjne odwzorowanie statusu dla operatorów.



Metody rozwiązywania typowych problemów związanych z okablowaniem

W przypadku awarii oświetlenia lub sterowania obciążeniem należy systematycznie śledzić następujące typowe wzorce usterek:



• Brak światła, ale przełączniki stykowe → Wskazuje na nieprawidłowe podłączenie zasilania diody LED lub wadliwy element diody LED.
• Brak zamknięcia styku → Sugeruje uszkodzenie połączenia siłownika lub skorodowanie zacisku.
• Praca przerywana → Wskazuje na luźne połączenie zaciskane lub uszkodzoną izolację przewodu.

Systematyczna izolacja każdej ścieżki obwodu przywraca spójne działanie przełącznika i jego niezawodność.



Zapobieganie typowym błędom okablowania i zapewnienie długotrwałej niezawodności

Zapobieganie błędom jest równie ważne jak sam proces okablowania — stosowanie najlepszych praktyk zapewnia długoterminową niezawodność działania.



Błędy okablowania prowadzące do awarii oświetlenia

Nieprawidłowa polaryzacja, brak uziemienia lub przeciążenie obwodów często powodują awarie oświetlenia LED:



• Zamiana przewodów LED+ i LED- powoduje odwrócenie polaryzacji, uniemożliwiając świecenie.
• Pominięcie wspólnego ujemnego połączenia powoduje, że dioda LED nie jest zasilana.
• Wykorzystanie tego samego źródła zasilania do dużych obciążeń może spowodować spadek napięcia poniżej progu roboczego diody LED.

Aby uniknąć tych błędów, należy wyraźnie oznaczyć wszystkie przewody i przeprowadzić dokładne testy przed ostatecznym zamknięciem obudowy.



Rozpoznawanie i usuwanie usterek przełączników

Regularne kontrole pozwalają na wczesne wykrycie luźnych zacisków i uszkodzonych przewodów:



1. Sprawdź wzrokowo wszystkie śruby zacisków pod kątem prawidłowego dokręcenia i braku korozji.
2. Przeprowadź delikatny test poruszania każdym połączeniem w warunkach bez obciążenia.
3. Należy niezwłocznie wymienić wszelkie wygięte lub przetarte przewody, które mogą wpływać na integralność połączeń.

Terminowa konserwacja zapobiega eskalacji drobnych problemów do krytycznych awarii systemu.



Najlepsze praktyki zapewniające długotrwałą trwałość

Solidne techniki instalacyjne i skrupulatne zarządzanie okablowaniem zapewniają długą żywotność przełącznika:



• Poprowadź przewody z odpowiednim odciążeniem, aby zapobiec ich wyrwaniu i uszkodzeniu.
• W miejscach narażonych na silne wibracje należy stosować przewody ochronne lub oploty.
• Właściwie uszczelnij wszystkie wejścia paneli, aby zachować określone klasy IP dotyczące ochrony przed wnikaniem kurzu i wilgoci.

Zastosowanie tych praktyk gwarantuje niezawodne i stabilne działanie podświetlanych przełączników w wymagających warunkach przemysłowych.



Wpływ norm przemysłowych i czynników środowiskowych na praktyki okablowania

Przestrzeganie norm branżowych i dostosowanie do warunków środowiskowych zapewnia trwałą wydajność obwodów przełączających w warunkach przemysłowych.

Uzyskaj wycenę niestandardowych przełączników przyciskowych LED od firmy Langir.



Odpowiednie normy bezpieczeństwa przemysłowego i okablowania

Okablowanie przełącznika musi być ściśle zgodne z wymogami przepisów elektrycznych i mechanicznych:



• Norma IEC 60947 dotycząca trwałości i wydajności rozdzielnic niskiego napięcia.
• UL 508 dotycząca certyfikacji i bezpieczeństwa przemysłowych urządzeń sterujących.
• EN 50155 dla zastosowań elektrycznych w taborze kolejowym.

Zgodność z tymi rygorystycznymi normami znacznie ogranicza odpowiedzialność i zwiększa czas sprawności operacyjnej.



Wpływ klasyfikacji IP na instalację przełączników i okablowanie

Stopnie ochrony (IP) precyzyjnie określają odporność przełącznika na kurz, wodę i inne czynniki zewnętrzne:



Stopień ochrony IP	Odporność na kurz	Wodoodporność
IP65	Całkowicie pyłoszczelne uszczelnienie	Ochrona przed silnymi strumieniami wody
IP67	Całkowicie pyłoszczelne uszczelnienie	Chroniony przed chwilowym zanurzeniem w wodzie
IP69K	Całkowicie pyłoszczelne uszczelnienie	Zabezpieczone przed myciem pod wysokim ciśnieniem i w wysokiej temperaturze



Stopnie ochrony przed wnikaniem (IP)

Klasy IP mają kluczowe znaczenie dla określenia poziomu ochrony, jaką zapewnia obudowa przed czynnikami środowiskowymi, takimi jak kurz i woda. Klasy te są niezbędne do zapewnienia trwałości i niezawodnego działania komponentów elektrycznych w różnych środowiskach przemysłowych.



Międzynarodowa Komisja Elektrotechniczna (IEC), IEC 60529: Stopnie ochrony zapewniane przez obudowy (kod IP)

Ten cytat potwierdza tezę artykułu, że stopień ochrony IP ma kluczowy wpływ na wybór i montaż podświetlanych przełączników przemysłowych, zwłaszcza w środowiskach narażonych na działanie pyłu lub wody.



Warunki środowiskowe, którym musi sprostać okablowanie

Okablowanie przemysłowe jest często narażone na cykle termiczne, znaczne wibracje i zakłócenia elektryczne:



• W środowiskach takich jak piece lub strefy narażone na działanie wysokich temperatur należy stosować przewody izolowane odporne na wysokie temperatury.
• Dokładnie zabezpiecz kable przed wibracjami, aby zapobiec zmęczeniu materiałowemu przewodów i ich uszkodzeniu.
• Odpowiednio uziemione osłony minimalizujące zakłócenia elektromagnetyczne pochodzące z silników i przekaźników.

Projektowanie z uwzględnieniem tych trudnych czynników zapewnia stabilność obwodów i niezawodność podświetlanych wskaźników.



Wybór optymalnego podświetlanego przełącznika przemysłowego do danego zastosowania

Wybór odpowiedniego przełącznika gwarantuje bezpieczeństwo, funkcjonalność i płynną integrację z systemem sterowania.



Najważniejsze cechy, które należy wziąć pod uwagę przy wyborze przełącznika

Oceń specyfikacje techniczne, które dokładnie odpowiadają wymaganiom Twojego procesu:



• Napięcie i natężenie prądu dokładnie dopasowane do wymagań obciążenia.
• Typ zacisku (śrubowy, lutowany, szybkozłączny) ułatwiający montaż i konserwację.
• Różnorodne opcje kolorów diod LED zapewniające wyraźne rozróżnienie sygnałów i przejrzystość działania.
• Średnica tulei i grubość panelu zapewniające bezpieczny montaż.

Uwzględnienie tych kluczowych cech na samym początku usprawnia instalację i optymalizuje wydajność operacyjną.



Zwiększenie wydajności przełączników przemysłowych poprzez dostosowanie do indywidualnych potrzeb

Opcje OEM/ODM umożliwiają dostosowanie przełączników do konkretnych potrzeb operacyjnych:



• Niestandardowe legendy lub siłowniki oznaczone kolorami zapewniają intuicyjną i bezbłędną obsługę.
• Unikalne intensywności diod LED lub specjalistyczne wzory migania dla różnych alertów.
• Markowe ramki i solidne wykończenia ze stali nierdzewnej do trudnych warunków przemysłowych.

Indywidualne konfiguracje firmy Langir ograniczają błędy instalacyjne i wspierają spójną tożsamość marki.



Zakup hurtowy podświetlanych przełączników przemysłowych

W przypadku zastosowań na dużą skalę, wymagających jednolitej jakości i szybkiej dostawy, warto nawiązać współpracę ze sprawdzonym producentem.

Skontaktuj się z Langir w sprawie zamówień hurtowych, aby poprosić o indywidualną wycenę przełączników i zapoznać się z naszymi kompleksowymi możliwościami w zakresie produkcji OEM/ODM, które są dokładnie dostosowane do Twojej wielkości produkcji i rygorystycznych wymagań specyfikacyjnych.

Dzięki starannemu doborowi, precyzyjnemu okablowaniu i niezmiennemu przestrzeganiu norm bezpieczeństwa, podświetlane przełączniki przemysłowe zapewniają niezawodną kontrolę i wyraźną informację zwrotną przez wiele lat niezawodnej pracy.
