Como calcular o fator de segurança do disjuntor CC: Guia prático de dimensionamento e padrões



O dimensionamento do fator de segurança para disjuntores CC é uma etapa fundamental na proteção de sistemas elétricos. Este guia o orienta sobre o que é um fator de segurança, por que ele é importante e como calculá-lo para instalações reais. Um fator de segurança fornece uma margem para que um disjuntor possa suportar picos de corrente inesperados sem falhar - uma defesa essencial contra danos ao equipamento e risco de incêndio. A seguir, você encontrará definições claras de Disjuntores de corrente contínua, Em uma explicação prática da regra NEC 125%, as principais variáveis que afetam o dimensionamento e como as opções personalizadas da Langir o ajudam a cumprir as metas de segurança e conformidade.

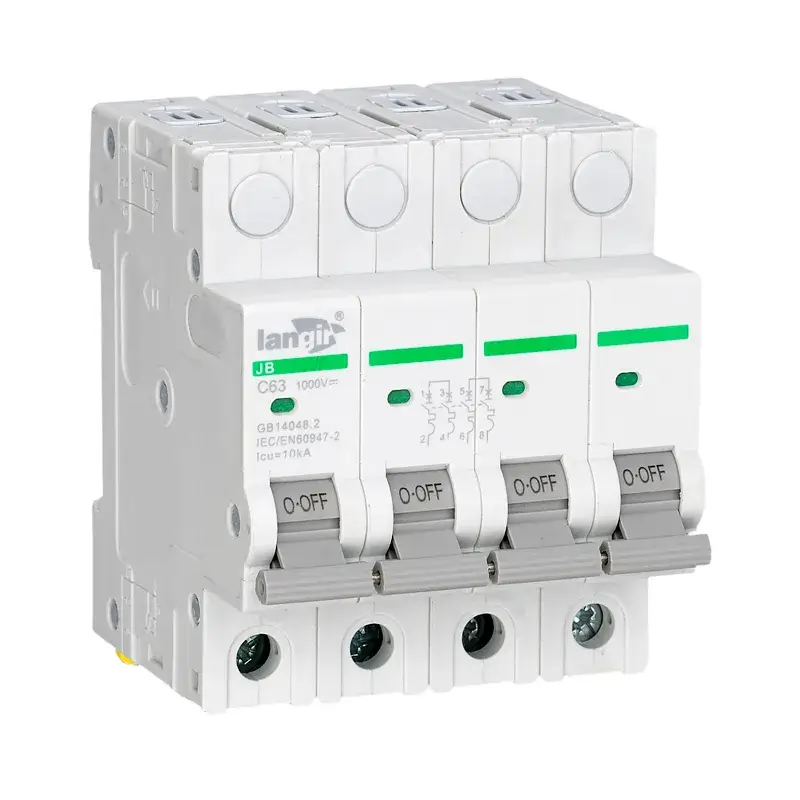

O que é um disjuntor CC e por que o fator de segurança é importante?

Um disjuntor CC é um dispositivo de proteção que interrompe a corrente contínua quando ocorre uma sobrecarga ou falha. Sua função é interromper as correntes prejudiciais antes que elas danifiquem os componentes ou criem um perigo. O cálculo correto do fator de segurança garante que o disjuntor funcionará de forma confiável ao longo do tempo. O subdimensionamento pode causar disparos incômodos, falha do equipamento ou pior: superaquecimento e incêndio.



Obtenha uma cotação de disjuntores CC personalizados da Langir

O que define um disjuntor CC e sua função na proteção elétrica

Os disjuntores CC detectam condições de sobrecorrente e abrem o circuito para limitar os danos. Eles são especialmente importantes em sistemas com geração variável ou longos percursos de CC, como painéis solares fotovoltaicos, bancos de baterias e equipamentos industriais alimentados por CC. Quando um disjuntor é compatível com o sistema e as cargas, ele mantém a operação segura e eficiente.



Por que o cálculo do fator de segurança é fundamental para disjuntores CC?

O fator de segurança informa a margem que um disjuntor tem além da operação normal. Se a margem for muito pequena, o disjuntor poderá se desgastar prematuramente ou não conseguir eliminar uma falha; se for muito grande, a proteção poderá ser retardada. Cálculos precisos também contribuem para a conformidade normativa e reduzem a chance de paralisações dispendiosas ou falhas perigosas.



Como a regra de 125% do NEC se aplica ao dimensionamento de disjuntores CC?

A regra de 125% do NEC é uma diretriz amplamente usada para dimensionar disjuntores em cargas contínuas. Ela exige que a classificação do disjuntor seja de pelo menos 125% da corrente contínua para que o dispositivo não dispare sob cargas estáveis e esperadas.



O que é a regra de 125 por cento do NEC para proteção de carga contínua?

De acordo com a diretriz NEC 125%, um disjuntor que protege uma carga contínua deve ser dimensionado de modo a não causar disparos incômodos durante a operação normal. Por exemplo, uma carga contínua de 20 A precisa de um disjuntor classificado para pelo menos 25 A (20 A × 1,25). Essa margem evita disparos desnecessários e mantém a proteção eficaz.



Como aplicar a regra NEC 125% nos cálculos de disjuntores CC?

Aplique a regra NEC 125% com estas etapas:



1. Determinar a carga contínua: Mede ou calcula a corrente contínua em ampères.
2. Calcular o tamanho necessário do disjuntor: Multiplique essa corrente por 1,25 para encontrar a classificação mínima do disjuntor.
3. Selecione o disjuntor adequado: Escolha um disjuntor que atenda ou exceda a classificação calculada e seja classificado para serviço CC.

Seguir esse processo ajuda a garantir que o disjuntor atenda às demandas contínuas sem comprometer a proteção.



Como realizar o dimensionamento de disjuntores CC para aplicações solares fotovoltaicas e industriais?

O dimensionamento de sistemas solares fotovoltaicos e industriais requer atenção às especificidades do sistema - os perfis de geração, as condições ambientais e o comportamento da carga são importantes. O objetivo do processo é adequar o disjuntor às correntes em estado estacionário e às possíveis condições de falha.



Quais são os cálculos passo a passo para a seleção de disjuntores CC para energia solar fotovoltaica?

Para instalações de energia solar fotovoltaica, use esta lista de verificação:



1. Calcular a corrente total: Some as correntes da matriz ou da string para determinar a corrente operacional máxima esperada.
2. Aplicar a regra de 125% do NEC: Multiplique a corrente operacional por 1,25 para definir a classificação do disjuntor de linha de base.
3. Considere os fatores ambientais: Ajuste para temperatura, altitude e fatores de redução que afetam o desempenho do condutor e do disjuntor.
4. Selecione o disjuntor: Escolha um disjuntor com classificação CC que atenda à classificação ajustada e a quaisquer requisitos específicos do local.



Como dimensionar disjuntores CC para requisitos de fabricação industrial?

Em ambientes industriais, siga estas etapas:



1. Avaliar as características da carga: Identifique as partidas do motor, as correntes de inrush, as cargas estáveis e quaisquer ciclos de trabalho intermitentes.
2. Calcular o fator de segurança: Determine uma margem de segurança que reflita a variabilidade da carga e o risco operacional.
3. Selecione o disjuntor: Especifique um disjuntor com a tensão, a corrente nominal, a curva de disparo e a capacidade de interrupção corretas para atender aos requisitos e padrões calculados.



Quais são os principais padrões de proteção de circuitos CC e requisitos de conformidade?

A adesão a padrões internacionais e nacionais garante que os disjuntores funcionem conforme o esperado em condições de teste e falha. Saiba quais normas se aplicam ao seu produto e à sua instalação para manter a segurança e a certificação.



Obtenha uma cotação de disjuntores CC personalizados da Langir

Como a IEC 60947-2 define os fatores de segurança para disjuntores CC?

A norma IEC 60947-2 estabelece critérios de desempenho e teste para disjuntores de baixa tensão, incluindo dispositivos com classificação CC. A norma define como os disjuntores devem ser testados quanto à durabilidade, à capacidade de interrupção e ao comportamento operacional para que protejam os circuitos de forma confiável sob condições específicas.

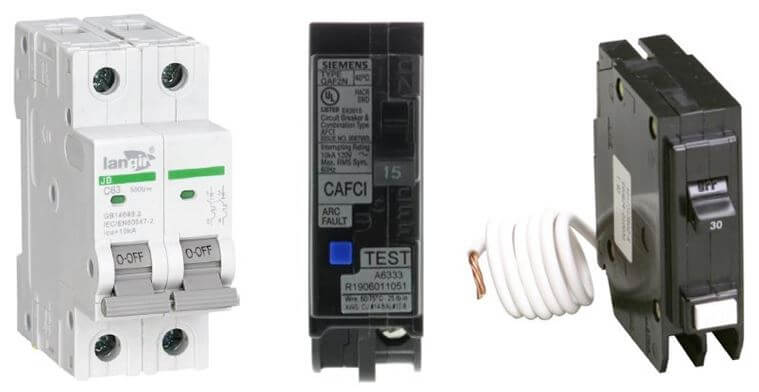

Quais são as normas UL 489 e NEC relevantes para a segurança do disjuntor CC?

A UL 489 abrange os disjuntores em caixa moldada e seus testes de segurança; quando aplicável, a conformidade demonstra que um disjuntor atende aos padrões de segurança reconhecidos. Os requisitos da NEC orientam as práticas de instalação e dimensionamento nos EUA, garantindo que os sistemas sejam projetados e instalados para minimizar os riscos.



Quais fatores influenciam a seleção do disjuntor CC e o cálculo do fator de segurança?

Diversas variáveis técnicas alteram o resultado do dimensionamento. Considerá-las mantém a proteção eficaz e confiável em todas as condições operacionais.



Como a tensão, as classificações de corrente e as curvas de disparo afetam o dimensionamento do disjuntor?

Faça com que a tensão nominal do disjuntor seja igual ou superior à tensão do sistema e dimensione a corrente nominal de acordo com as cargas esperadas mais a margem de segurança. As curvas de disparo descrevem a resposta de tempo/corrente e determinam como o disjuntor lida com a irrupção de curta duração versus sobrecargas sustentadas - escolha a curva que se adapta ao seu perfil de carga.



Qual é o papel da corrente de falta e da capacidade de interrupção no fator de segurança?

A corrente de falta é a corrente máxima prevista durante um curto-circuito; a capacidade de interrupção é a capacidade do disjuntor de eliminar essa corrente com segurança. Sempre selecione um disjuntor com capacidade de interrupção igual ou superior ao nível de falha esperado para evitar uma falha catastrófica.



Como as soluções personalizadas de disjuntores CC da Langir podem aumentar a segurança e a conformidade?

A Langir oferece disjuntores CC configuráveis para atender a tensões, correntes e características de proteção específicas da aplicação. A personalização o ajuda a atender aos padrões e, ao mesmo tempo, otimizar a proteção e o desempenho de sua instalação.



Quais serviços de personalização a Langir oferece para disjuntores CC?

Fornecemos opções personalizadas - diferentes classes de tensão, capacidades de corrente e configurações de disparo - para que seu disjuntor se adapte ao sistema, e não o contrário. Para solicitações personalizadas ou consulta técnica, Entre em contato com Langir e nossa equipe de engenharia ajudará a especificar a solução certa.



Como os disjuntores da série JB da Langir atendem aos padrões industriais e de segurança?

A série JB foi projetada para atender aos padrões de referência IEC e UL para proteção CC, o que a torna uma opção confiável para matrizes fotovoltaicas com várias strings e aplicações gerais de CC. A construção robusta e o desempenho testado proporcionam proteção confiável em ambientes exigentes.

A série JB combina a moderna tecnologia de proteção com um design durável, construído para serviços industriais e desempenho repetível.



Recurso	Especificação	Benefício
Classificação da tensão	Até 1000V CC	Suporta sistemas CC de alta tensão
Classificação atual	Até 63A	Flexível para uma variedade de tamanhos de carga
Características da viagem	Ajustável	Ajuste fino da proteção para corresponder ao comportamento da carga

A série JB da Langir demonstra como o design focado na aplicação e a conformidade com os padrões aumentam a segurança e o tempo de atividade em instalações reais.



Como calcular o fator de segurança do disjuntor CC | Perguntas frequentes



Obtenha uma cotação de disjuntores CC personalizados da Langir

Quais são as aplicações comuns dos disjuntores CC?

Os disjuntores CC são usados em sistemas solares fotovoltaicos, baterias e armazenamento de energia, veículos elétricos e equipamentos CC industriais. Eles protegem baterias, inversores e componentes eletrônicos sensíveis contra sobrecorrente e curtos-circuitos, ajudando os sistemas a operar com segurança em cargas variáveis.



Com que frequência os disjuntores CC devem ser testados ou receber manutenção?

Recomenda-se que as inspeções de rotina sejam feitas pelo menos uma vez por ano, com frequência aumentada para ambientes agressivos ou sistemas críticos. A manutenção deve incluir verificações visuais, verificação de torque nas conexões, testes de operação mecânica e testes de disparo funcional após qualquer evento de falha.



Quais são as consequências do uso de um disjuntor CC subdimensionado?

Um disjuntor subdimensionado pode causar disparos incômodos, desgaste excessivo ou falha na interrupção de uma falha, o que pode causar danos ao equipamento, tempo de inatividade e incêndio. O dimensionamento correto com base em cálculos de carga e margens de segurança é essencial para evitar esses resultados.



Os disjuntores CC podem ser usados em aplicações CA?

Os disjuntores CC e CA são projetados para características operacionais e de extinção de arco diferentes. O uso de um disjuntor classificado como CC em um circuito CA (ou vice-versa) pode levar a uma proteção inadequada. Sempre use um disjuntor classificado para o tipo específico de corrente de seu sistema.



Que fatores devem ser considerados ao selecionar um disjuntor CC?

Considere a tensão do sistema, a corrente esperada, o tipo de carga (constante, intermitente ou de partida do motor), as condições ambientais, a curva de disparo necessária e a capacidade de interrupção. Esses fatores juntos determinam a seleção correta do disjuntor para segurança e confiabilidade.



Como as condições ambientais afetam o desempenho do disjuntor CC?

A temperatura, a umidade, a altitude e as atmosferas corrosivas influenciam os limites térmicos, a integridade do isolamento e a vida útil mecânica de um disjuntor. Leve em conta essas condições no dimensionamento e escolha o equipamento classificado para o local para garantir uma operação confiável.



Conclusão

O cálculo do fator de segurança para disjuntores CC é uma etapa prática em direção a sistemas elétricos mais seguros e confiáveis. Aplique a regra NEC 125%, leve em consideração as condições ambientais e de carga e verifique a conformidade com as normas para selecionar o disjuntor certo. Para sistemas que precisam de uma abordagem personalizada, as soluções personalizadas de disjuntores CC da Langir oferecem conformidade, desempenho e tranquilidade.
