Como calcular o tamanho do disjuntor CC: Guia prático para sistemas solares fotovoltaicos e industriais



Escolhendo o tamanho certo para um Disjuntor CC é uma decisão de segurança e desempenho, especialmente em instalações solares fotovoltaicas (PV) e industriais. Este guia apresenta os princípios fundamentais, os parâmetros elétricos que devem ser verificados e as considerações do mundo real para o dimensionamento correto dos disjuntores. Com os princípios básicos de dimensionamento corretos, você reduz o risco do equipamento, evita o tempo de inatividade e fica alinhado com os códigos de segurança. A seguir, explicamos o que um disjuntor CC faz, quais números são importantes, dicas específicas de aplicação e práticas recomendadas de instalação e manutenção. Também destacamos como as opções de produtos da Langir, incluindo a série JB, oferecem proteção confiável para os circuitos.

A pesquisa apóia o uso de um método claro e gradual para determinar os parâmetros ideais de DCCB.



Abordagem sistemática para o dimensionamento de disjuntores CC

Este estudo apresenta um método estruturado para o dimensionamento de disjuntores CC, delineando um processo prático para determinar os parâmetros ideais do DCCB. Ele também mostra que o dimensionamento dos indutores de linha deve ser coordenado com os requisitos do DC-FRTS.



Abordagem sistemática para o dimensionamento de disjuntores HVDC, M Abedrabbo, 2019



O que é um disjuntor CC - e por que o dimensionamento correto é importante

Um disjuntor CC interrompe a corrente contínua quando ocorre uma falha ou sobrecarga. O dimensionamento correto garante que o disjuntor proteja o equipamento sem disparos incômodos e que elimine as falhas de forma confiável. Um disjuntor mal dimensionado pode causar danos aos componentes, maior potencial de incêndio e operação ineficiente do sistema.



Obtenha uma cotação de disjuntores CC personalizados da Langir

Funções principais de um disjuntor CC

Os disjuntores CC desempenham três funções principais:



1. Proteção contra sobrecarga: Interrompe a sobrecorrente contínua que poderia aquecer ou danificar os componentes.
2. Proteção contra curto-circuito: Isola rapidamente o circuito durante uma falha para limitar os danos.
3. Isolamento: Fornece uma maneira segura de desconectar partes do sistema para manutenção ou solução de problemas.

Essas proteções são especialmente importantes em painéis solares fotovoltaicos e sistemas de bateria, em que a interrupção e o isolamento confiáveis mantêm a integridade do sistema a longo prazo.



Como os disjuntores CC diferem dos disjuntores CA



• Extinção de arcos: A interrupção de CC é mais difícil porque não há zero de corrente natural - os disjuntores de CC precisam de métodos dedicados para extinguir arcos.
• Aplicativos direcionados: Os disjuntores CC são projetados para painéis solares, armazenamento de bateria e sistemas EV; os disjuntores CA são para distribuições convencionais de energia alternada.
• Otimizações de design: Os componentes internos e os materiais são escolhidos para suportar tensões de CC e fluxo contínuo de corrente.

Conhecer essas diferenças ajuda você a escolher o dispositivo certo para o trabalho.



Quais parâmetros são importantes para o dimensionamento de um disjuntor CC?

O dimensionamento preciso depende de alguns valores elétricos importantes:



1. Corrente de curto-circuito: A corrente máxima que pode fluir durante uma falta - determina a capacidade de interrupção do disjuntor.
2. Tensão de circuito aberto: A tensão do sistema sem carga - usada para selecionar a classificação de tensão do disjuntor.
3. Corrente de carga contínua: A corrente de operação estável, para que você escolha um disjuntor que não dispare de forma incômoda durante o uso normal.



Como calcular a corrente de curto-circuito e a tensão de circuito aberto

Os cálculos básicos incluem:



• Corrente de curto-circuito (Isc): Use a relação simples:Isc = V / Ronde V é a tensão do sistema e R é a resistência total do circuito.
• Tensão de circuito aberto (Voc): Medido nos terminais do circuito quando nenhuma carga está conectada - use o Voc medido para escolher a classe de tensão do disjuntor.

Esses valores definem a linha de base para a classificação de interrupção e a seleção de tensão para que o disjuntor funcione com segurança em condições de falha.



Diretriz NEC: a regra de 1,25 × para cargas contínuas

O National Electrical Code (NEC) recomenda o dimensionamento da proteção para cargas contínuas em 125% da corrente contínua. Isso significa que:

Por exemplo, uma carga contínua de 20 A requer um disjuntor de 25 A (20 A × 1,25 = 25 A). Essa margem evita disparos incômodos quando o sistema funciona continuamente.

É essencial seguir as orientações da NEC ao dimensionar os sistemas fotovoltaicos para que o equipamento CC atenda aos padrões de segurança e desempenho aceitos.



Dimensionamento do sistema fotovoltaico e conformidade com a NEC

Essa referência esclarece as recomendações do NEC conforme elas se aplicam aos sistemas fotovoltaicos. Ela resume as práticas que alinham as instalações fotovoltaicas com o NEC e destaca os equipamentos CC que atendem aos requisitos do código.

Sistemas de energia fotovoltaica e o Código Elétrico Nacional de 2005: práticas sugeridas, 2005

Observação: O multiplicador de 1,56× mostrado em algumas fontes não é um padrão NEC - aplique-o somente se um dispositivo ou fabricante específico assim o exigir.



Aplicação do dimensionamento de disjuntores CC em sistemas reais

O dimensionamento para cada aplicação requer atenção à forma como o sistema opera e às suas condições de pico.



1. Dimensionamento para energia solar fotovoltaica com a série JB: Baseie a escolha do disjuntor na saída máxima dos painéis e nas especificações do inversor. A série JB da Langir oferece disjuntores adaptados para cadeias fotovoltaicas e proteção de caixas combinadoras para que você possa combinar classificações e capacidade de interrupção.
2. Armazenamento de energia da bateria e carregamento de veículos elétricos: Considere as correntes de carga e descarga. Os disjuntores devem lidar com as correntes de pico com segurança durante os eventos de carga, descarga ou falha.

A seleção deve levar em conta a tensão operacional, as correntes esperadas e a capacidade de interrupção de falhas para garantir uma proteção confiável nos sistemas fotovoltaicos.



Seleção de disjuntores CC para sistemas fotovoltaicos

A seleção do disjuntor depende das condições de operação, das classificações de tensão e corrente e da capacidade necessária de interrupção de falhas. A evolução dos DCCBs e sua aplicação em sistemas fotovoltaicos ajudam a orientar o processo de seleção para diferentes casos de uso.

Evolução, projeto e análise de disjuntores CC, M Moradian, 2023



Passo a passo: dimensionamento de disjuntores da série JB para energia solar fotovoltaica



1. Calcule a saída máxima de sua string ou matriz solar.
2. Escolha um disjuntor da série JB cujas classificações contínuas e de interrupção excedam essa saída e atendam às regras de dimensionamento da NEC.
3. Leve em consideração as condições do local e os detalhes da instalação que podem afetar a corrente e a redução da temperatura.

A Langir projetou a série JB para simplificar essas escolhas, oferecendo classificações claras e opções selecionáveis para proteção fotovoltaica.



Considerações sobre o dimensionamento de sistemas de bateria e carregadores de EV



• Especificações da bateria: Faça a correspondência das classificações de tensão e corrente do disjuntor com a química da bateria e a tensão do sistema.
• Picos de carga/descarga: Dimensione para possíveis correntes de pico e de surto durante o uso normal e condições de falha.
• Padrões e segurança: Confirme a conformidade com os regulamentos relevantes e os limites do fabricante.

Essas verificações protegem o equipamento e as pessoas, mantendo a eficiência dos sistemas.

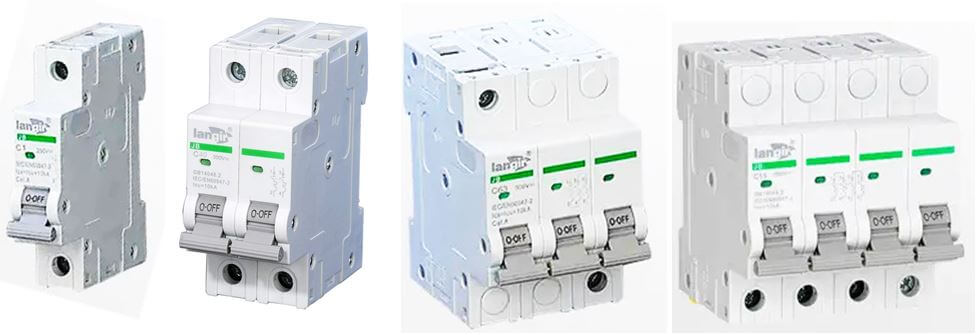

Como selecionar o disjuntor CC correto: tipos, curvas de disparo e padrões

Escolher o disjuntor adequado significa combinar o tipo de dispositivo, o comportamento de disparo e a conformidade com os padrões de sua aplicação.



1. Tipos de disjuntores: As opções comuns incluem disjuntores em miniatura (MCBs) para circuitos de baixa corrente e disjuntores em caixa moldada (MCCBs) para necessidades de proteção ajustável ou de corrente mais alta.
2. Curvas de viagem: As características de disparo informam a rapidez com que um disjuntor reage a diferentes níveis de sobrecarga - essencial para a coordenação com equipamentos sensíveis.
3. Padrões: Procure a conformidade com padrões como o IEC 60947-2 para garantir segurança e desempenho reconhecidos internacionalmente.



Obtenha uma cotação de disjuntores CC personalizados da Langir

Tipos de disjuntores e onde usá-los



• MCBs: Ideal para circuitos CC menores e de baixa corrente, onde é necessária uma proteção compacta.
• MCCBs: Adequado para aplicações de corrente mais alta e oferece configurações de disparo ajustáveis para proteção personalizada.
• Rompedores magnéticos hidráulicos: Fornece desempenho estável quando são necessárias alta capacidade de interrupção e resposta rápida.

A correspondência entre o tipo e a aplicação reduz os disparos incômodos e melhora a proteção do sistema.



Curvas de disparo e IEC 60947-2 - por que são importantes

As curvas de disparo definem o comportamento do tempo de disparo entre os níveis de corrente para que você possa coordenar a proteção e evitar interrupções desnecessárias. A escolha de disjuntores que atendam à norma IEC 60947-2 lhe dá a certeza de que o dispositivo atende aos critérios reconhecidos de teste e segurança para uso industrial em CC.



Práticas recomendadas para instalação e manutenção

A instalação correta e os cuidados de rotina mantêm os disjuntores CC confiáveis ao longo do tempo.



1. Instalação: Siga os procedimentos recomendados pelo fabricante, garanta conexões seguras e monte os disjuntores em locais adequados às suas classificações.
2. Manutenção: Inspecione periodicamente o desgaste, a corrosão e o aperto das conexões; realize verificações funcionais de acordo com o cronograma.
3. Segurança: Siga sempre as práticas de trabalho seguras e as normas locais durante a instalação e a manutenção.



Instalação de disjuntores CC em sistemas industriais e fotovoltaicos



1. Consulte o manual de instalação do fabricante antes de iniciar o trabalho.
2. Monte os disjuntores em um local acessível para inspeção e manutenção.
3. Aperte e verifique todas as conexões elétricas para evitar arco voltaico e superaquecimento.

Essas etapas reduzem os modos de falha e garantem uma operação segura.



Tarefas de manutenção que mantêm os disjuntores confiáveis



• Inspeções de rotina: Procure sinais de desgaste, corrosão, terminais soltos ou danos causados pelo calor.
• Teste funcional: Exercite e teste os disjuntores em condições controladas para confirmar a operação correta.
• Limpeza: Mantenha o disjuntor e seu gabinete livres de poeira e contaminantes que possam afetar o desempenho.

A manutenção consistente aumenta a vida útil e reduz o tempo de inatividade inesperado.



Por que escolher a série JB e os serviços personalizados da Langir?

A Langir fabrica uma ampla gama de disjuntores CC, incluindo a Série JB, desenvolvida para ambientes solares e industriais. Nossos produtos são projetados para oferecer proteção confiável, classificações claras e conformidade com os padrões relevantes, com personalização disponível para necessidades específicas do projeto.



Principais recursos e certificações da Langir JB Series



• Certificações de segurança: Os disjuntores são certificados de acordo com padrões internacionais de segurança para garantir uma operação confiável.
• Especificações técnicas: Disponível em uma variedade de classificações de tensão e corrente para atender a diversas aplicações.
• Personalização: A série JB pode ser adaptada para atender aos requisitos específicos do projeto para instaladores e engenheiros.

Essas vantagens tornam a série JB da Langir uma opção prática quando você precisa de proteção CC confiável.



Como solicitar disjuntores personalizados e pedidos em massa da Langir



1. Contato Langir: Entre em contato por meio de nossa página de contato oficial para iniciar a conversa.
2. Compartilhe os detalhes do projeto: Forneça as especificações do sistema, as classificações desejadas e as quantidades para que possamos preparar a solução certa.
3. Receba uma cotação: Responderemos com uma proposta detalhada e uma estimativa de prazo de entrega adaptada às suas necessidades.

Trabalhar com a Langir garante o acesso a produtos padrão e soluções personalizadas com o apoio de orientação técnica.



Como calcular o tamanho do disjuntor CC | Perguntas frequentes

Obtenha uma cotação de disjuntores CC personalizados da Langir



Que erros comuns devo evitar ao dimensionar disjuntores CC?

Os erros típicos incluem subestimar a corrente de curto-circuito, negligenciar o dimensionamento de carga contínua e ignorar os fatores de redução específicos do local (temperatura, comprimento do condutor etc.). Deixar de seguir as instruções da NEC ou do fabricante também pode levar a disparos incômodos ou proteção insuficiente. Sempre verifique os cálculos e consulte as fichas técnicas dos produtos.



Com que frequência os disjuntores CC devem ser inspecionados e mantidos?

Inspecione os disjuntores CC pelo menos uma vez por ano em condições normais; aumente a frequência de inspeção em ambientes agressivos ou com ciclos pesados. As verificações de rotina devem incluir inspeção visual, verificação de torque nos terminais e testes funcionais periódicos para confirmar a operação adequada.



O que acontece se eu usar o disjuntor CC de tamanho errado?

Um disjuntor subdimensionado disparará em condições normais e causará tempo de inatividade desnecessário. Um disjuntor superdimensionado pode não eliminar as falhas prontamente, arriscando danos ao equipamento e riscos à segurança. O dimensionamento correto equilibra proteção e disponibilidade.



Os disjuntores CC podem ser usados em sistemas CA?

Não - os disjuntores CC são projetados para corrente contínua e usam projetos de extinção de arco e de contato específicos para CC. O uso de um disjuntor CC em um sistema CA (ou vice-versa) pode comprometer a proteção e violar as normas. Escolha o tipo correto para a aplicação.



Quais fatores influenciam a seleção de disjuntores para sistemas solares fotovoltaicos?

Os principais fatores incluem a corrente máxima da cadeia ou do conjunto fotovoltaico, os limites do inversor, o Voc do sistema, a temperatura e os fatores de redução, além da capacidade de interrupção necessária. A conformidade com a NEC e os códigos locais também é essencial.



Como as condições ambientais afetam o desempenho do disjuntor CC?

A temperatura, a umidade, a poeira e as atmosferas corrosivas podem afetar as classificações do disjuntor e a confiabilidade a longo prazo. Temperaturas ambientes elevadas podem exigir redução de potência; a umidade pode promover a corrosão. Especifique os disjuntores classificados para o ambiente de instalação e siga as orientações sobre invólucro e ventilação.



Qual é o papel das curvas de disparo na seleção de um disjuntor CC?

As curvas de disparo descrevem a rapidez com que um disjuntor responde a diferentes níveis de sobrecorrente. Elas são cruciais para a coordenação com a proteção upstream e downstream e para a proteção de equipamentos sensíveis. Escolha uma curva de disparo que corresponda às características de irrupção, sobrecarga e falta do sistema.



Conclusão

O dimensionamento correto dos disjuntores CC protege os equipamentos e mantém os sistemas funcionando de forma confiável, o que é fundamental em ambientes solares fotovoltaicos e industriais. Calculando a corrente de curto-circuito, verificando Voc e seguindo as orientações da NEC e do fabricante (por exemplo, a regra de 1,25× para cargas contínuas), você pode selecionar um disjuntor que equilibre segurança e disponibilidade. A série JB e os serviços de personalização da Langir oferecem soluções flexíveis e certificadas que facilitam a especificação e a implementação da proteção CC. Explore nossos produtos ou entre em contato conosco para encontrar o disjuntor certo para o seu projeto.
