O desvio de corrente contínua — a componente transitória de corrente contínua que pode surgir após uma falha — tem um grande efeito sobre a forma como os disjuntores interrompem a corrente. Saber como estimar esse desvio é essencial para a especificação e o teste de equipamentos de proteção. Este guia explica o que causa o desvio de corrente contínua, como ele altera o comportamento do disjuntor, as principais fórmulas a serem utilizadas e a influência da relação X/R do circuito. Também resumimos os requisitos relevantes das normas IEC e ANSI e destacamos como Disjuntores de corrente contínua da Langir foram projetados para lidar com essas condições em ambientes industriais.

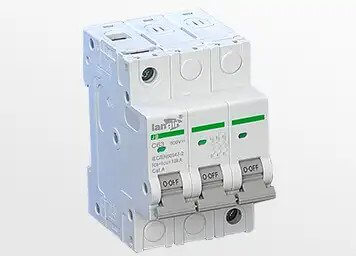

O que é desvio de corrente contínua e por que ele é importante para a interrupção do disjuntor?
“O ”desvio de CC” refere-se à componente de corrente contínua de curta duração que aparece na forma de onda da corrente de falha imediatamente após o início de uma falha. Esse transiente desvia a forma de onda e aumenta a tensão sobre o disjuntor: a duração do arco pode aumentar, os contatos podem se desgastar mais rapidamente e o desempenho de interrupção pode ser reduzido. Para engenheiros e técnicos de proteção, quantificar o desvio CC é uma etapa fundamental para garantir uma interrupção segura e confiável.
Solicite um orçamento para disjuntores de corrente contínua personalizados da Langir
Como o desvio de corrente contínua é gerado durante falhas
O desvio de corrente contínua (CC) decorre principalmente de dois fatores: o ângulo de início da falha e o comportamento indutivo do circuito. Quando uma falha se inicia em um ponto específico da forma de onda de corrente alternada (CA), a corrente resultante pode incluir um termo de corrente contínua (CC) assimétrico. Essa componente CC decai exponencialmente; a velocidade de decaimento depende da resistência e da indutância do circuito e é comumente expressa pela relação X/R. Circuitos altamente indutivos tendem a produzir desvios maiores e mais duradouros, pois retêm energia armazenada.
Como o desvio de corrente contínua afeta o desempenho e a segurança do disjuntor
A componente CC adicionada dificulta o apagamento do arco e aumenta a tensão térmica e mecânica nos componentes do disjuntor. Equipamentos classificados apenas para correntes CA simétricas podem não interromper de forma confiável se houver um desvio CC substancial; a interrupção incompleta ou a prolongação do arco aumentam os riscos à segurança e os custos de manutenção. Para fins práticos, os engenheiros geralmente trabalham com a corrente de desvio CC — e não com a tensão — ao dimensionar e testar disjuntores.
Cálculo do desvio de corrente contínua e da corrente de falha assimétrica
Cálculos precisos da corrente de desvio CC exigem os parâmetros do circuito e as condições de falha. Utilize as fórmulas abaixo para estimar o desvio inicial e a forma de onda assimétrica resultante da falha, de modo que os disjuntores possam ser selecionados e verificados corretamente.
Expressão de desvio CC utilizada na análise de interrupção do disjuntor
Na análise de curto-circuito, o desvio transiente de corrente contínua é expresso como um termo de corrente. No início da falha, a corrente de desvio pode ser expressa da seguinte forma:
Onde:
- ( I_{offset} ) é a corrente de desvio de CC no instante ( t ),
- ( I_{pico} ) é a corrente de falha CA simétrica de pico,
- ( R ) e ( L ) são a resistência e a indutância do circuito,
- (theta) é o ângulo de início da falha,
- ( e^{-frac{R}{L} t} ) representa o decaimento exponencial do desvio.
Essas expressões fornecem o termo CC inicial e seu comportamento temporal, permitindo que você avalie a corrente instantânea de pico que um disjuntor deve interromper.
Cálculo passo a passo da corrente de falha assimétrica
Siga esta sequência prática para calcular a corrente de falha assimétrica:
- Identificar a tensão do sistema: Verifique a tensão nominal do sistema.
- Calcule a corrente de falha simétrica:
[ I_{sym} = frac{V_{system}}{Z_{total}} ]Onde ( Z_{total} ) é a impedância total do circuito. - Encontre o pico da corrente simétrica:
[ I_{pico} = √2 I_{símetro} ] - Inclua o desvio de CC: Calcule o termo inicial de corrente contínua:
[ I_{offset}(0) = I_{peak} · sin(theta) ] - Montar a forma de onda da falha instantânea:
[ I_{fault}(t) = I_{sym} · sqrt{2} · sin(omega t + theta) + I_{offset}(0) · e^{-frac{R}{L} t} ]Isso fornece as contribuições combinadas de corrente alternada e corrente contínua decrescente que o disjuntor irá detectar.
A aplicação dessas etapas permite obter um perfil realista da corrente instantânea para a seleção e os testes do disjuntor.

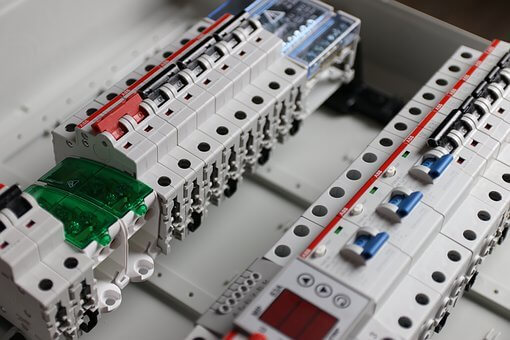

O papel da razão X/R na magnitude do deslocamento e no decaimento
A relação X/R — reatância dividida pela resistência — controla a intensidade com que o comportamento indutivo do circuito sustenta um desvio de corrente contínua. Uma relação X/R elevada significa que o circuito é mais indutivo, o que geralmente aumenta a magnitude inicial do desvio de corrente contínua e retarda seu decaimento. Isso afeta diretamente a gravidade e a duração das condições de falha assimétrica que um disjuntor deve interromper.
Solicite um orçamento para disjuntores de corrente contínua personalizados da Langir
Como o X/R afeta o tamanho do deslocamento e a taxa de decaimento
Na prática, valores mais altos de X/R produzem um termo de corrente contínua (CC) maior e de maior duração, pois a indutância armazena energia que se opõe a mudanças rápidas. Esse decaimento mais lento aumenta a probabilidade de ocorrência de arcos difíceis de extinguir e eleva as exigências quanto ao projeto e aos materiais dos disjuntores.
Por que o X/R é importante na hora de escolher um disjuntor
Ao selecionar um disjuntor, leve em consideração a relação X/R do sistema, de modo que as capacidades de interrupção levem em conta a provável assimetria e a componente de corrente contínua. Um disjuntor que atenda às capacidades de corrente alternada, mas não esteja dimensionado para o desvio de corrente contínua esperado, pode não oferecer proteção confiável em condições reais de falha.
Normas que abrangem o desvio de corrente contínua e as classificações dos disjuntores
As normas internacionais definem procedimentos de teste e limites de desempenho para disjuntores em falhas que envolvem corrente contínua. O cumprimento dessas normas é essencial para a conformidade e a operação segura.
Para obter uma referência técnica sobre a teoria do curto-circuito e as práticas de teste do setor, consulte o recurso recomendado abaixo.
Cálculos de curto-circuito e normas para disjuntores (ANSI/IEC)
Uma obra especializada sobre a natureza das correntes de curto-circuito, a teoria da interrupção e métodos práticos de cálculo, em conformidade com as normas ANSI/IEEE e IEC.
Pontos-chave das normas IEC 60947-2 e IEC 62271-100
As normas IEC 60947-2 e IEC 62271-100 estabelecem requisitos de desempenho e ensaio para disjuntores de baixa e alta tensão, incluindo procedimentos relevantes para casos em que possam ocorrer componentes de corrente contínua. Elas definem a capacidade de interrupção, as sequências de ensaio e os métodos de verificação que garantem que os disjuntores lidem adequadamente com falhas que envolvam corrente contínua.
Como as normas ANSI/IEEE tratam o desvio de corrente contínua nos testes
Os documentos ANSI/IEEE fornecem diretrizes complementares para o desempenho de disjuntores e configurações de teste, incluindo maneiras de levar em conta correntes assimétricas e componentes de corrente contínua. A aplicação dessas normas ajuda a validar a confiabilidade de um disjuntor sob formas de onda de falha realistas.
Como os disjuntores Langir lidam com o desvio de corrente contínua em aplicações industriais
A Langir projeta disjuntores de corrente contínua e dispositivos de proteção com recursos que melhoram seu desempenho em condições de falha assimétrica. Nossos produtos combinam métodos comprovados de extinção de arco, materiais de contato duráveis e projetos mecânicos personalizados, para que possam suportar as tensões causadas pelo desvio de corrente contínua.
Recursos do disjuntor que melhoram a interrupção contra desvio de corrente contínua
Os disjuntores de corrente contínua Langir incluem técnicas aprimoradas de extinção de arco e sistemas de contato robustos para reduzir a erosão e garantir uma interrupção completa, mesmo quando há um termo de corrente contínua. Essas escolhas de projeto prolongam a vida útil e aumentam a segurança em instalações exigentes.
Personalização para se adequar a ambientes com alto desvio de corrente contínua
Oferecemos serviços de personalização para adaptar as configurações de disparo, a capacidade de interrupção e as características mecânicas ao perfil X/R específico do seu sistema e às suas necessidades operacionais. Soluções personalizadas ajudam a garantir um desempenho consistente nos casos em que o desvio de corrente contínua (DC offset) é uma preocupação específica.

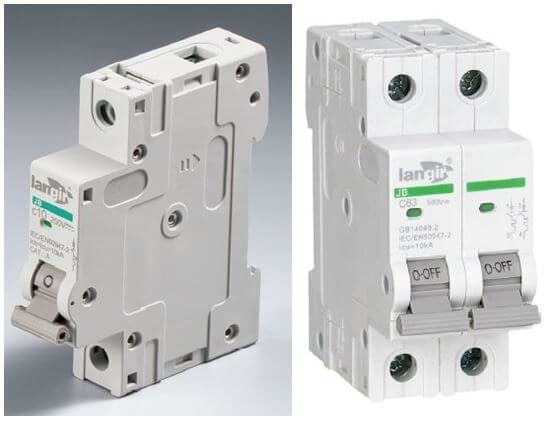

Melhores práticas para testar e verificar o desempenho de disjuntores sob desvio de corrente contínua
É fundamental realizar testes para detectar falhas que envolvam corrente contínua. Utilize uma combinação de métodos para simular condições assimétricas realistas e validar o comportamento do disjuntor antes da implantação em campo.
Solicite um orçamento para disjuntores de corrente contínua personalizados da Langir
Métodos de teste que simulam falhas assimétricas e efeitos de corrente contínua
- Teste de curto-circuito: Testes de falha controlada para avaliar a capacidade de interrupção e a capacidade de suportar picos de corrente.
- Testes dinâmicos: Simulações de falhas em tempo real que revelam como o disjuntor reage durante condições transitórias.
- Testes térmicos: Verifica a resistência térmica do disjuntor e o aquecimento sob correntes de falha.
Em conjunto, esses testes mostram o desempenho de um disjuntor diante de fatores de estresse elétricos, mecânicos e térmicos.
Como interpretar os resultados dos testes e confirmar a conformidade com as normas
- Comparar os resultados com os padrões: Verifique se o desempenho medido atende aos requisitos das normas IEC e ANSI para a aplicação pretendida.
- Analisar modos de falha: Se um teste indicar falha, identifique se a causa é térmica, mecânica ou relacionada ao arco elétrico e atualize o projeto ou as configurações de acordo com o resultado.
- Documente tudo: Mantenha relatórios detalhados das condições de teste, das formas de onda e dos resultados para fins de certificação e para referência futura.
Seguir essa abordagem garante que os disjuntores estejam em conformidade e sejam confiáveis em cenários de falha com desvio de corrente contínua.
Como calcular o desvio de corrente contínua para a interrupção por disjuntor | Perguntas frequentes
Por que o ângulo de início da falha é importante para os cálculos do desvio de CC?
O ângulo de início define a condição inicial da forma de onda CA no momento em que a falha se inicia. Ele determina diretamente a magnitude inicial do termo CC — ângulos diferentes produzem deslocamentos iniciais diferentes. Levar em conta o ângulo de início permite que os engenheiros estimem os componentes CC no pior caso e os típicos para dimensionamento e testes.
O que os engenheiros podem fazer para reduzir os efeitos do desvio de corrente contínua no projeto de disjuntores?
As estratégias de projeto incluem mecanismos mais eficazes de extinção do arco, materiais de contato mais resistentes ao desgaste e margens de interrupção maiores. O ajuste adequado dos limites de desligamento e a especificação de robustez mecânica adequada também reduzem o risco de falha quando surgem correntes de desvio.
Como a temperatura influencia o desempenho do disjuntor na presença de desvio de corrente contínua?
As variações de temperatura afetam a resistência do condutor e dos contatos, o que, por sua vez, altera as taxas de decaimento e as tensões térmicas durante um falho. Temperaturas elevadas podem reduzir a margem de interrupção ao aumentar a resistência e o aquecimento; temperaturas baixas podem alterar o comportamento do material. Por isso, é importante realizar testes em todas as faixas de temperatura previstas.
Como as diferentes tecnologias de disjuntores lidam com o desvio de corrente contínua?
Os disjuntores otimizados para corrente alternada (CA) podem apresentar mais dificuldades com falhas que contenham corrente contínua (CC). Os disjuntores a vácuo e a SF₆ geralmente apresentam melhor desempenho em condições com alto teor de CC devido à extinção superior do arco; os modelos com isolamento a ar costumam enfrentar maiores desafios. Escolha a tecnologia com base na forma de onda da falha esperada e na aplicação.
O que acontece se o desvio de corrente contínua for ignorado nos testes do disjuntor?
A omissão do desvio de corrente contínua nos testes pode fazer com que os equipamentos não sejam verificados quanto a falhas realistas, aumentando o risco de falhas nas interrupções, danos aos equipamentos e incidentes de segurança. Isso também acarreta o risco de não conformidade com as normas e possíveis responsabilidades operacionais.
O desvio de corrente contínua reduz a vida útil do disjuntor?
Sim — a exposição repetida a desvios de corrente contínua (CC) elevados ou prolongados acelera o desgaste dos contatos e o desgaste do isolamento, reduzindo a vida útil. A manutenção regular, a classificação adequada e a escolha de disjuntores projetados para condições de desvio ajudam a prolongar a vida útil.
Conclusão
O desvio de CC é um efeito que parece insignificante, mas que pode ter consequências enormes para a interrupção do disjuntor. Estimar com precisão o desvio e incluí-lo na seleção e nos testes dos disjuntores mantém os sistemas mais seguros e confiáveis. Se sua aplicação envolver falhas com corrente contínua, analise os disjuntores de corrente contínua da Langir e as opções de personalização para garantir que a proteção seja adequada às condições reais do seu sistema.
