Zorlu ortamlarda sağlam ve sızdırmaz arayüzler gerektiren endüstriyel uygulamalar için, kapasitif anahtarlar temassız çalıştırma özelliği sayesinde benzersiz bir dayanıklılık sunar ve bu sayede çalışma süresini ve hijyeni önemli ölçüde artırır. Bu kapsamlı kılavuz, kapasitif anahtar teknolojisinin temellerini, temel endüstriyel tasarım ilkelerini, hassas bir üretim ve test metodolojisini, önemli uygulama senaryolarını ve yüksek hacimli üretim ile tedarik için stratejik yaklaşımları ele alacaktır. İster otomasyon mühendisi ister tedarik uzmanı olun, dayanıklı kapasitif basma düğmesi çözümlerini tasarlama ve sorunsuz bir şekilde entegre etme konusunda uzmanlık kazanacak, aynı zamanda büyük ölçekli projeleriniz için Langir’in gelişmiş özel sipariş yeteneklerini keşfedeceksiniz.

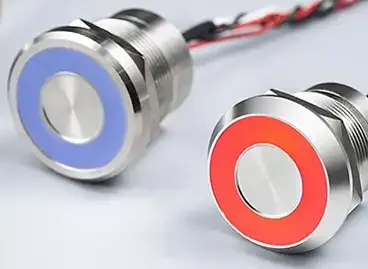

Kapasitif Anahtarların Anlaşılması: İlkeler ve Çalışma Şekli
Kapasitif anahtar, hareketli parça içermeden dokunmayı algılamak için kapasitans (elektrik yükünü depolama özelliği) değişikliklerinden yararlanan bir elektronik arayüz olarak işlev görür. Bu tasarım, doğal olarak ömrü uzatır ve kirletici maddelere karşı üstün sızdırmazlık sağlar. Entegre algılama devresi, bir elektrotun elektrik alanını sürekli olarak izler; bir parmak veya iletken bir nesne bu alanı değiştirdiğinde, kontrolör nem, toz ve kimyasal maruziyete dayanacak şekilde tasarlanmış, temiz ve aşınmaya maruz kalmayan bir aktivasyonu tetikler.
Langir’den özel tasarım kapasitif anahtarlar için fiyat teklifi alın
Kapasitans Nedir ve Dokunmatik Algılamada Rolü Nedir?
Kapasitans, bir dielektrik ile birbirinden ayrılmış iki iletken yüzeyin, zıt elektrik yüklerini depolama kapasitesini tanımlar. Dokunmatik algılamada, elektrot ve kullanıcının parmağı dinamik olarak bu kondansatörü oluşturur. Parmak panele yaklaştığında veya panele temas ettiğinde, sistemin kapasitansı artar. Sensör IC'si, bu değişimi hassas bir şekilde ölçerek bir dokunma olayını kaydeder. Bu temel prensibi kavramak, hassas hassasiyet ayarlaması elde etmek ve zorlu endüstriyel İnsan-Makine Arayüzlerinde (HMI'lar) güvenilir çalışmayı sağlamak için çok önemlidir.
Kapasitif Anahtarlar Fiziksel Temas Olmadan Dokunmayı Nasıl Algılar?
Kapasitif anahtar, yüksek frekanslı bir osilatör kullanarak elektrotunun çevresinde bir elektrik alanı oluşturur. İnsan parmağı gibi iletken bir nesne bu alana girdiğinde, sistemin kapasitansı artar. Algılama devresi daha sonra bu artışı dijital bir sinyale dönüştürür. Bu temassız algılama yöntemi, mekanik aşınmayı tamamen ortadan kaldırır ve IP67 standartlarına kadar sağlam sızdırmazlık sağlar, böylece zorlu koşullarda olağanüstü uzun vadeli güvenilirlik garanti eder.
Kapasitif Dokunmatik Teknolojisi Nedir?
Kapasitif dokunmatik teknoloji, dokunma girişlerini hassas bir şekilde algılamak için kapasitans ilkesinden yararlanır. Bir parmak panel yüzeyine yaklaştığında veya temas ettiğinde, sistemin kapasitansı değişir; sensör IC'si bu değişimi hassas bir şekilde ölçerek dokunma olayını kaydeder. Bu yenilikçi temassız algılama teknolojisi, mekanik aşınma noktalarını ortadan kaldırır ve IP67 standartlarına uygun sağlam sızdırmazlık sağlar, böylece endüstriyel uygulamalar için üstün uzun vadeli güvenilirlik sunar.
Malvino, A. P., Elektronik İlkeleri (2017)
Bu temel araştırma, kapasitif dokunmatik algılamanın temelini oluşturan elektronik ilkeler hakkında önemli bilgiler sunmaktadır; bu bilgiler, kapasitif anahtarların nasıl çalıştığının kapsamlı bir şekilde anlaşılması için hayati önem taşımaktadır.
Kapasitif Anahtarın Temel Bileşenleri Nelerdir?
Kapasitif anahtar grupları, üç temel bileşeni bir araya getirerek titizlikle tasarlanmıştır:
- Elektrik alanını oluşturmaktan sorumlu bir elektrot plakası veya folyo.
- Hassas algılama izleri ve sağlam bir toprak düzlemi içeren bir Baskılı Devre Kartı (PCB).
- Hassas kapasitans ölçümü ve dijital çıkış sinyali üretimi için özel olarak tasarlanmış bir kontrol devresi yongası.
Bu bileşenler, genellikle endüstriyel ortamlara dayanacak ve kontrol sistemlerine doğrudan bağlanacak şekilde özel olarak tasarlanmış kaplamalar veya ön panellerle birlikte, sızdırmaz bir muhafaza içine kusursuz bir şekilde entegre edilmiştir.
Kapasitif, Mekanik ve Piezo Anahtarlar: Karşılaştırmalı Bir Analiz
Aşağıdaki tablo, yaygın olarak kullanılan üç endüstriyel basma düğmesi tipini doğrudan karşılaştırarak, bunların çalıştırma yöntemlerini, beklenen kullanım ömürlerini ve sızdırmazlık özelliklerini ortaya koymaktadır.
Kapasitif anahtarlar, tüm hareketli parçaları ortadan kaldırarak geleneksel mekanik düğmelerden her zaman daha üstün performans gösterir ve piezo elemanlara kıyasla daha basit, daha etkili sızdırmazlık çözümleri sunar; böylece zorlu endüstriyel ortamlarda gelişmiş ve son derece güvenilir HMI tasarımlarının önünü açar.

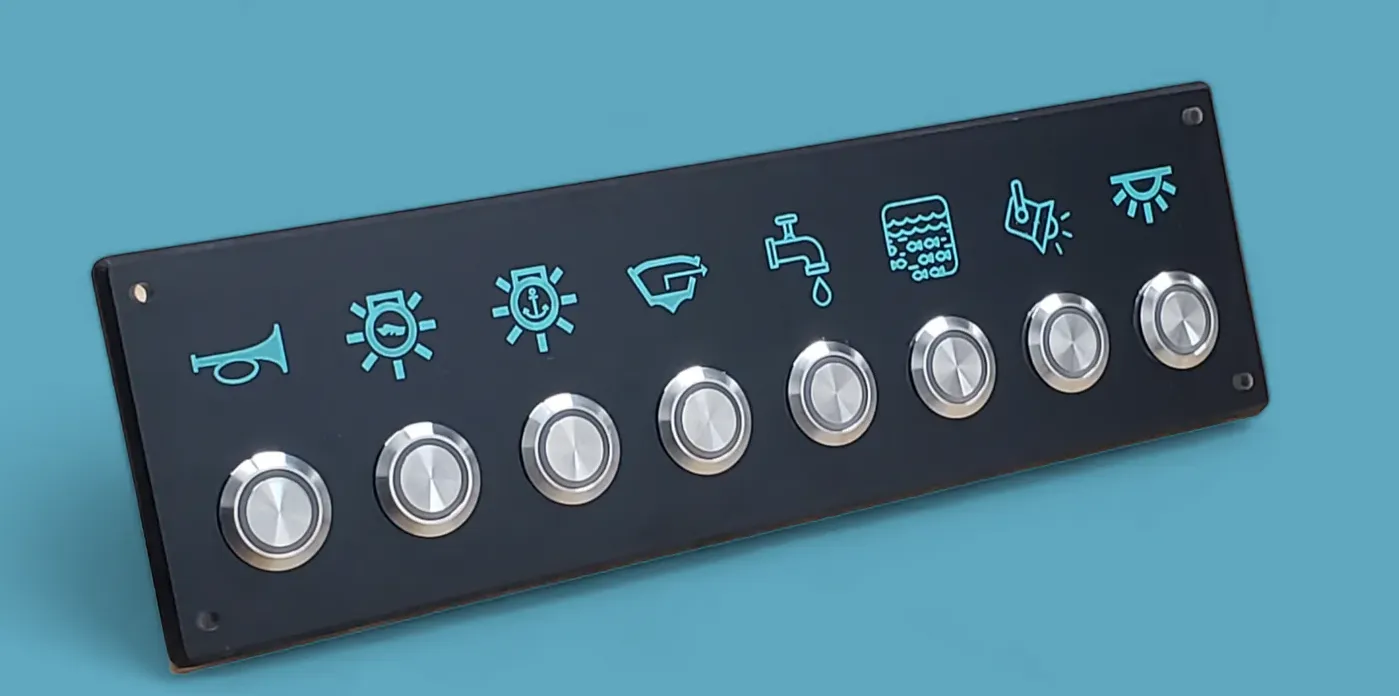

Eşsiz Dayanıklılık ve Güvenilirlik için Endüstriyel Sınıf Kapasitif Anahtarların Tasarımı
Dayanıklı bir kapasitif arayüzün tasarlanması, elektrot geometrisine, PCB düzenine, malzeme seçimine ve kapsamlı parazit bağışıklığı önlemlerine titiz bir dikkat gerektirir. Tutarlı bir hassasiyet sağlamak ve milyonlarca çalışma döngüsü boyunca en zorlu endüstriyel stres faktörlerine dayanabilmek için her bir unsur hassas bir şekilde optimize edilmelidir.
Langir’den özel tasarım kapasitif anahtarlar için fiyat teklifi alın
Endüstriyel Kapasitif Anahtarlarda Elektrot Tasarımı İçin En İyi Uygulamalar
Düzgün bir elektrik alanı dağılımı elde etmek için alan, şekil ve aralıkların dengelenmesi açısından etkili elektrot düzenlemeleri hayati önem taşır. Birbirine geçmeli parmaklar veya tutarlı iz genişliklerine sahip geniş pedler kullanın. Temel tasarım kuralları şunlardır:
- Üstün ve istikrarlı iletkenlik için yüksek kaliteli bakır veya ITO katmanlarının seçilmesi.
- Optimum hassasiyet kontrolü için zemin düzlemine 1–3 mm’lik kesin bir boşluk bırakılması.
- Tekrarlanabilir ve tutarlı bir performans sağlamak için tek tip bir dielektrik kaplama (cam veya plastik gibi) uygulanması.
Bu uygulamalara bağlı kalmak, kapasitans değişikliklerinin öngörülebilir olmasını sağlar ve kalibrasyon sürecini kolaylaştırarak anahtarın son derece güvenilir bir şekilde çalışmasını sağlar.
En Yüksek Kapasitif Algılama Performansı için PCB Yerleşim Tasarımının Optimize Edilmesi
Algılama izlerini olası gürültü kaynaklarından izole etmek için optimize edilmiş bir PCB düzeni hayati önem taşır. Bu, şu yollarla sağlanır:
- Algılama pedlerinin hemen altına özel ve sağlam bir toprak düzlemi oluşturmak.
- Yüksek hızlı veya güç izlerini hassas elektrot alanlarından stratejik olarak uzak tutmak.
- Paraziti en aza indirmek için tüm algılama yolları çevresinde, toprağa sağlam bir şekilde bağlanmış koruma halkaları kullanılması.
Bu önemli adımlar, elektromanyetik paraziti (EMI) etkili bir şekilde en aza indirir ve ESD risklerini azaltır; böylece, ciddi düzeyde endüstriyel elektriksel gürültünün olduğu ortamlarda bile doğru ve istikrarlı dokunma algılaması sağlanır.
Dayanıklı Kapasitif Arayüzler İçin İdeal Malzemeler
Yüzey malzemelerinin seçimi, dayanıklılık, dokunsal his ve sızdırmazlık özelliklerini büyük ölçüde etkiler. Aşağıdaki temel seçenekleri göz önünde bulundurun:
Uygun kaplama malzemesinin seçilmesi, anahtarın aşınma direncini, kimyasal uyumluluğunu ve amaçlanan endüstriyel uygulama kapsamında genel kullanıcı deneyimini doğrudan etkiler.
Kapasitif Anahtar Tasarımında Gürültü Bağışıklığı ve EMI/ESD Sorunlarının Ele Alınması
Endüstriyel ortamlar, bileşenlerin özenle seçilmesi ve yerleşim stratejileri yoluyla sağlam EMI/ESD önleme stratejileri gerektirir:
- Algılama hatlarına seri dirençlerin (genellikle 47–100 Ω) entegre edilmesi.
- Gürültüyü bastırmak için güç hatlarında ortak mod bobinleri kullanmak.
- Aşırı gerilim koruması amacıyla kontrolör girişlerine geçici gerilim bastırıcıları (TVS) yerleştirilmesi.
Bu önlemler, dokunma hassasiyetini korumak ve gerilim dalgalanmalarına karşı koruma sağlamak açısından hayati önem taşır; böylece motorların veya kaynak ekipmanlarının yakınına yerleştirildiklerinde bile tutarlı ve güvenilir bir çalışma sağlanır.
Langir’in Özel Kapasitif Anahtar Tasarım Süreci
Langir’in verimli özelleştirme iş akışı, teknik işbirliğini hızlı prototip oluşturma süreciyle sorunsuz bir şekilde birleştirerek, tam olarak istediğiniz özelliklerin karşılanmasını sağlar:
- Gereksinimlerin Gözden Geçirilmesi: Malzeme, sızdırmazlık, renk ve kapladığı alan özelliklerine ilişkin ayrıntılı inceleme.
- Elektrot ve PCB Tasarımı: Performansı optimize etmek için uzman CAD çizimleri ve gelişmiş simülasyonlar.
- Prototip Onayı: Kapsamlı fabrika testleri ve doğrulama çalışmaları için az sayıda numune temini.
- Üretim Artışı: Verimli kalıplama, gerekli sertifikalar ve yüksek hacimli üretim.
Bu titiz süreç, her bir kapasitif basma düğmesinin endüstriyel teknik şartnamelerinize tam olarak uymasını garanti eder ve performans ile maliyet etkinliği arasında optimum bir denge sağlar.

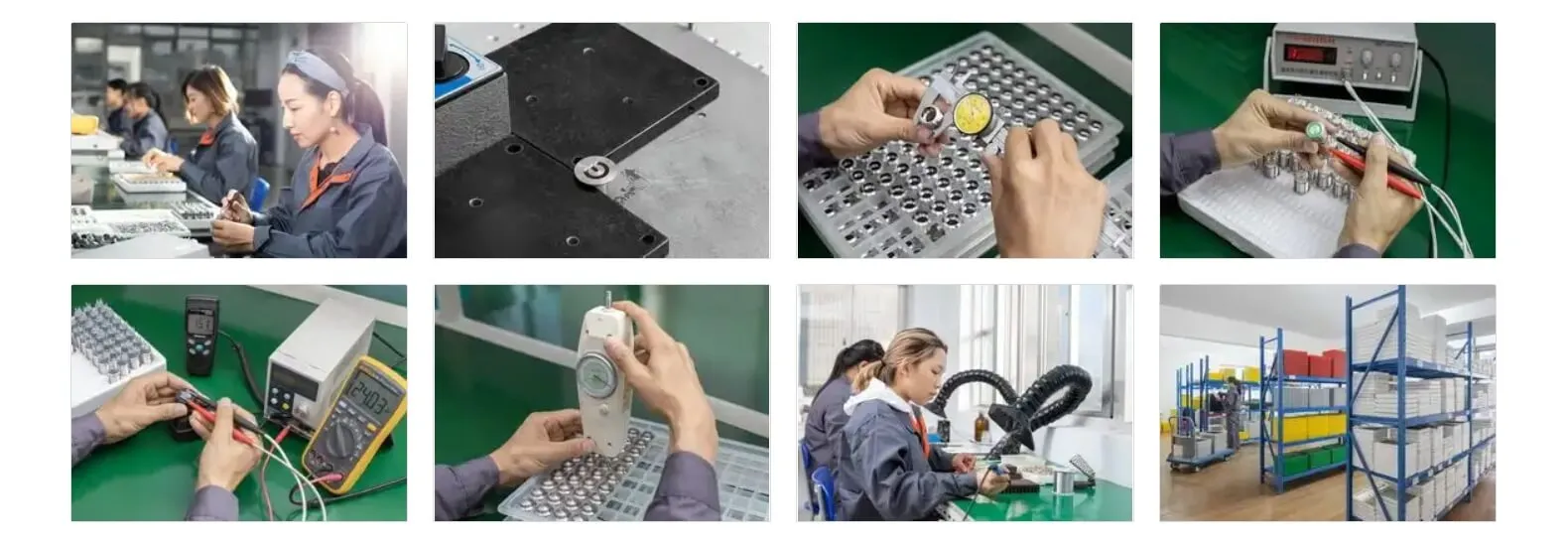

Adım Adım Kılavuz: Kapasitif Anahtar Yapımı
İşlevsel bir kapasitif anahtarın üretimi, sistematik bir yaklaşımı gerektirir: kaliteli bileşenlerin temini, hassas sensör montajı, titiz kontrolör programlaması ve sıkı testler yoluyla kapsamlı performans doğrulaması.
Langir’den özel tasarım kapasitif anahtarlar için fiyat teklifi alın
Adım Adım Genel Bakış:
- Gerekli tüm parçaları ve özel aletleri bir araya getirin.
- Elektrodu PCB üzerine doğru bir şekilde monte edin.
- Kontrol devresi IC'sini ve ilgili bileşenleri dikkatlice lehimleyin.
- Firmware’i geliştirin ve titizlikle ayarlayın.
- Kapsamlı işlevsel ve çevresel testler gerçekleştirin.
Bu adımları izlemek, sistemlerinize sorunsuz bir şekilde entegre edilmeye hazır, güvenilir ve hassas bir şekilde kalibre edilmiş bir dokunmatik arayüzün oluşturulmasını sağlar.
Kapasitif Anahtar Montajı İçin Gerekli Bileşenler ve Aletler
Kapasitif anahtarınızı başarıyla monte etmek için şunlara ihtiyacınız olacak:
- Bakır kaplı bir PCB ham levha veya özel üretim bir kart.
- Uygun bir kapasitif algılama entegre devresi (örn., TTP223, MPR121).
- Yüksek kaliteli bir lehim istasyonu, lehim akısı ve lehim teli.
- Hassas kapasitans ölçümü için bir multimetre ve bir LCR ölçer.
- Kalibrasyon ve programlama için bir mikrodenetleyici veya geliştirme kiti.
Hassas ölçüm araçlarına sahip olmak, prototip oluşturma ve ince ayar aşamalarını önemli ölçüde hızlandırarak optimum performansı garanti eder.
Kapasitif Algılama için Elektrot ve PCB’nin Montajı
İlk olarak, elektrot düzenini PCB’nin üst katmanına hassas bir şekilde yerleştirin, lehim maskesi ile sabitleyin ve alt katmana sağlam bir toprak düzlemi ekleyin. Koruma izlerinin tüm algılama alanlarını titizlikle çevrelediğinden emin olun. Elektrik alanını olumsuz etkileyebilecek herhangi bir düzensizliği önlemek için lehimi eşit bir şekilde uygulayın. Tüm bileşenler yerleştirildikten sonra, kusursuz bir çalışma sağlamak için iz sürekliliğini ve izolasyonu titizlikle doğrulayın.
Kapasitif Anahtar Kontrol Cihazının Programlanması ve Kalibrasyonu
Eşik seviyelerini, yankılanma önleme zamanlamasını ve genel hassasiyeti kesin olarak tanımlayan donanım yazılımını yükleyin. Aşağıdakileri yapmak için kolayca erişilebilen örnek kütüphanelerden (Arduino veya üretici SDK’ları gibi) yararlanın:
- Sabit bir başlangıç kapasitans değeri belirleyin.
- Islak parmak etkisine karşı sağlam bir koruma sağlamak için eşik marjlarını ayarlayın.
- Yanlış tetiklemeleri etkili bir şekilde en aza indirmek için sistemi çoklu dokunma örnekleriyle kalibre edin.
Endüstriyel ortamlarda değişken sıcaklık ve nem koşullarında istikrarlı ve güvenilir bir aktivasyon sağlamak için doğru kalibrasyon hayati önem taşır.
Kapasitif Anahtarın İşlevselliğinin Test Edilmesi ve Doğrulanması
Montaj sonrası test protokolleri aşağıdakileri içermelidir:
- 0 pF'den beklenen parmak kapasitansına kadar uzanan kapsamlı bir duyarlılık taraması.
- Uzun vadeli dayanıklılığı doğrulamak amacıyla milyonlarca açma-kapama işlemi içeren titiz döngü testleri.
- Gerçek dünya koşullarını simüle etmek amacıyla yapılan kapsamlı çevresel maruz kalma testleri (örn. tuz püskürtme, sıcaklık döngüsü).
Bu kritik testler, anahtarın en zorlu gerçek endüstriyel koşullar altında bile performansını tutarlı bir şekilde koruduğunu teyit etmektedir.
Kapasitif Anahtarlar İçin Genel Sorun Giderme İpuçları
Bir sensör düzensiz çalışma gösterirse, aşağıdakileri sistematik olarak kontrol edin:
- Sinyal sapmasına yol açabilecek gevşek toprak bağlantıları.
- Yetersiz koruma izleri, gürültü kuplajına yol açabilir.
- Firmware içindeki eşik ayarlarının hatalı olması.
Elektrot boyutunda ve donanım yazılımı parametrelerinde yapılan yinelemeli ayarlamalar genellikle sorunların çoğunu giderir ve güvenilir ve doğru dokunma algılamasını yeniden sağlar.
Kapasitif Anahtarların En Uygun Endüstriyel Uygulamaları
Kapasitif anahtarlar, sızdırmaz, hijyenik ve vandalizme dayanıklı arayüzler gerektiren sektörlerde üstün performans gösterir; bu sayede çok çeşitli makine ve ekipmanlarda çalışma süresini önemli ölçüde artırır ve kullanıcı güvenliğini yükseltir.
- Steril Arayüzler için Tıbbi Cihazlar: Cam paneller, mekanik bir arıza yaşamadan sert dezenfektanlara dayanabildikleri için idealdir.
- Gıda İşleme Ekipmanları: IP69K sızdırmazlık özelliği, anahtarın performansında herhangi bir bozulma olmaksızın zorlu yıkama protokollerine uyumu garanti eder.
- Halka Açık Kiosklar ve Otomatlar: Dayanıklı paslanmaz çelik düğmeler, vandalizme karşı etkili bir koruma sağlar ve yoğun kamusal kullanım koşullarına dayanır.
- Ağır Makine ve Endüstriyel Kontrol Sistemleri: GPIO veya I²C aracılığıyla gerçekleştirilen doğrudan PLC entegrasyonu, sağlam ve güvenilir bir tesis otomasyonu sağlar.
- Akıllı Ev ve Bina Otomasyonu: Arkadan aydınlatmalı kapasitif paneller, aydınlatma ve ortam sistemleri üzerinde sorunsuz ve sezgisel bir kontrol sağlar.
Langir’den özel tasarım kapasitif anahtarlar için fiyat teklifi alın
Kapasitif Anahtarların Endüstriyel Uygulamaları: Önemli Örnekler
Kapasitif anahtarlar, öncelikle doğuştan gelen dayanıklılıkları ve üstün sızdırmazlık özellikleri sayesinde çok çeşitli endüstriyel uygulamalar için son derece uygundur. Bu anahtarların yaygın kullanımı, tıbbi cihazlar, gıda işleme ekipmanları, kamuya açık kiosklar, ağır iş makineleri ve gelişmiş akıllı ev otomasyon sistemleri gibi kritik sektörleri kapsamaktadır. Bu çeşitli uygulamalar, kapasitif basma düğmesi sistemlerinin sunduğu olağanüstü çok yönlülüğü ve uzun vadeli değeri vurgulamaktadır.
Langir, Kapasitif Anahtar Ürün Kataloğu (2024)
Bu kapsamlı katalog, Langir’in kapasitif anahtarlarının çeşitli endüstriyel ortamlarda nasıl etkili bir şekilde kullanıldığına dair somut ve gerçek hayattan örnekler sunarak, bu anahtarların çok yönlülüğü ve kalıcı değeri hakkındaki makaledeki iddiaları güçlü bir şekilde desteklemektedir.
Endüstriyel Kapasitif Anahtarların Toplu Üretimi ve Tedariki
Endüstriyel kullanım amaçlı kapasitif anahtarların üretimini genişletmek, sıkı bir kalite kontrolü, son derece verimli üretim süreçleri ve tedarikçilerle kusursuz bir işbirliğini gerektirir. Bu, yüksek üretim hacimlerinde tutarlı bir performans ve optimum maliyet verimliliği sağlar.
Kapasitif Anahtarların Toplu Üretiminde Dikkat Edilmesi Gereken Temel Hususlar
Büyük hacimli siparişler verirken, aşağıdaki alanlara odaklanan tedarikçilere öncelik verin:
- ISO sertifikalı PCB üretimi, olağanüstü iz homojenliği garanti eder.
- Tutarlı ve hassas montaj için otomatik parçalama ve yerleştirme makineleri.
- Kapasitans toleranslarını titizlikle izlemek için sıkı istatistiksel süreç kontrolü.
- Kapsamlı çevresel ve yaşam döngüsü doğrulaması için gelişmiş toplu test tesisleri.
Bu tür titiz Kalite Güvencesi (QA) protokolleri, verim kaybını en aza indirmek ve maliyetli tarla arızalarını etkili bir şekilde önlemek için hayati önem taşır.
Langir’in Kapasitif Basmalı Düğme Anahtarları için Özelleştirme Hizmetleri
Langir’in kapsamlı özelleştirme hizmetleri, aşağıdakiler dahil olmak üzere endüstriyel ihtiyaçlarınızı tam olarak karşılamak üzere tasarlanmıştır:
- Özel olarak tasarlanmış elektrot şekilleri ve optimize edilmiş düzenler.
- Asitle işlenmiş paslanmaz çelik, cam veya özel plastikler gibi çeşitli kaplama seçenekleri.
- Geniş renk seçenekleri ve gelişmiş arka aydınlatma yapılandırmaları.
- Müşteriye özel donanım yazılımı ve iletişim protokolleriyle sorunsuz entegrasyon.
Bu uçtan uca hizmet, ilk konsept aşamasından yüksek hacimli devreye almaya kadar olan sürecinizi önemli ölçüde kolaylaştırarak, uygulamanıza tam olarak uyum sağlamasını garanti eder.
Langir’in Kapasitif Anahtar Ürün Kataloğunda Neler Bulunuyor?
Langir’in kapsamlı ürün kataloğunda gururla sunulan ürünler şunlardır:
- Tamamen programlanabilir çıkışlara sahip, yüksek performanslı tek tuşlu modüller.
- En fazla 12 farklı tuşu destekleyen gelişmiş çoklu dokunmatik paneller.
- Kapasitif ve mekanik geri bildirimin en iyi özelliklerini bir araya getiren yenilikçi hibrit tasarımlar.
- Sıkı IP69K standartlarını karşılamak üzere tasarlanmış dayanıklı muhafazalar.
Her ürün serisi, hızlı ve verimli bir seçim yapılabilmesi için ayrıntılı elektriksel teknik özellikler, kesin mekanik boyutlar ve net sipariş kodları sunmaktadır.
Langir’den Toplu Siparişler Nasıl Verilir veya Özel Kapasitif Anahtar Teklifleri Nasıl İstenir
Toplu alım fiyatlarını görüşmek veya size özel tasarımları incelemek için sizi Özel kapasitif anahtar için fiyat teklifi isteyin. Kendini işine adamış ekibimiz, teknik değerlendirmeler, numune onayları ve verimli fason üretim programları konusunda size uzman bir şekilde rehberlik ederek, talebinizden teslimata kadar kesintisiz bir süreç sağlayacaktır.
Kapasitif ve Dirençli Dokunmatik Teknolojileri: Ayrıntılı Bir Karşılaştırma
Kapasitif algılama, elektrik alanındaki değişiklikleri hassas bir şekilde algılarken, dirençli dokunmatik teknolojisi katmanlar arasında basınç sonucu oluşan temasa dayanır. Her iki teknoloji de dayanıklılık, maliyet ve doğruluk açısından kendine özgü avantaj ve dezavantajlara sahiptir; bu da belirli uygulamalar için seçim yapmayı kritik bir hale getirir.
Langir’den özel tasarım kapasitif anahtarlar için fiyat teklifi alın
Kapasitif Dokunma Algılama ile Dirençli Dokunma Arasındaki Farklar
Kapasitif paneller, iletken bir nesne yaklaştığında pF düzeyindeki en ufak değişiklikleri algılar; bu sayede doğal çoklu dokunma özelliği sunar ve mekanik aşınmayı tamamen ortadan kaldırır. Buna karşılık, dirençli katmanlar, ancak fiziksel bir kuvvetin iki iletken filmi deforme etmesi durumunda dokunmayı algılar; bu da esnek bir kaplama tabakasını gerektirir ve genellikle yalnızca tek noktalı giriş imkânı sunar.
Kapasitif Anahtarların Dirençli Alternatiflere Göre Avantajları
Kapasitif anahtarları üstün bir seçenek haline getiren başlıca avantajlar şunlardır:
- Aşınacak esnek katmanlar bulunmadığından, yüzey dayanıklılığı artırılmıştır.
- Üstün tepki hızı ve sağlam çoklu dokunma desteği.
- Yüksek IP derecelendirmelerine ulaşmak için çok daha kolay ve etkili sızdırmazlık.
- Daha düşük uzun vadeli bakım gereksinimleri ve önemli ölçüde daha yüksek kullanım ömrü.
Bu cazip avantajlar, hijyen, güvenilirlik ve uzun ömürlülüğün hayati önem taşıdığı endüstriyel ortamlar için büyük bir artı oluşturmaktadır.
Mekanik veya Dirençli Seçenekler Yerine Kapasitif Anahtarları Ne Zaman Tercih Etmelisiniz?
Uygulamanız aşağıdakileri kesinlikle gerektiriyorsa kapasitif teknolojiyi tercih edin:
- Kontaminasyonu titizlikle önlemek için temassız etkinleştirme.
- Yıkama gerektiren ortamlar veya kimyasal maruziyet için hermetik olarak sızdırmaz hale getirilmiş arayüzler.
- Asgari bakım gereksinimi ile olağanüstü döngüsel sayım dayanıklılığı.
- Sofistike arka aydınlatma ve hareket desteğiyle tamamlanan modern HMI tasarımı.
Dayanıklılık, hijyen ve gelişmiş işlevselliğin en önemli öncelikler olduğu durumlarda, kapasitif çözümler geleneksel alternatiflere kıyasla her zaman üstün performans sergiler.
Kapasitif Anahtarların Endüstriyel Sistemlere Entegre Edilmesine İlişkin En İyi Uygulamalar
PLC’ler ve endüstriyel kontrolörlerle sorunsuz bir entegrasyon sağlamak, arayüz protokollerine titizlikle dikkat edilmesini, kablolama standartlarına uyulmasını ve endüstriyel sertifikalara sıkı sıkıya uyulmasını gerektirir. Bu, karmaşık otomasyon ağları içinde güvenilir ve tutarlı bir çalışmayı garanti eder.
Kapasitif Anahtarların PLC’lere ve Endüstriyel Kontrol Cihazlarına Bağlanması
Kapasitif kontrol devresini PLC G/Ç modüllerine etkili bir şekilde bağlamak için standart GPIO, I²C veya SPI hatlarını kullanın. Belirtilen gerilim seviyelerine (3,3 V veya 5 V) her zaman uyun ve güvenlik yönetmeliklerinin gerektirdiği durumlarda, gerekli galvanik izolasyon için optoizolatörler veya tampon devreleri kullanın.
Kapasitif Anahtarlar için Yaygın İletişim Arayüzleri
Kapasitif modüller genellikle aşağıdakiler dahil olmak üzere çeşitli iletişim arayüzlerini destekler:
- Temel kontrol için basit GPIO darbeleri veya basit açma/kapama sinyalleri.
- Sadece iki kablo üzerinden çok tuşlu panellerle verimli iletişim için I²C.
- Yüksek hızlı tarama özellikleri ve gelişmiş tanılama işlevleri için SPI.
Uygun arayüzün seçilmesi, kablolama karmaşıklığını en aza indirir ve mevcut PLC sistemlerinizle sorunsuz bir entegrasyon sağlar.
Endüstriyel Ortamlarda Uzun Vadeli Güvenilirlik ve Uyumluluğun Sağlanması
ESD bağışıklığı için IEC 61000-4-2 ve giriş koruması için IEC 60529 gibi endüstri standartlarına titizlikle uyulmalıdır. Optimum geri sekme önleme mantığını korumak ve gerektiğinde hassasiyeti yeniden kalibre etmek için periyodik donanım yazılımı güncellemeleri uygulanmalıdır. Elektrik bağlantılarının ve kaplama bütünlüğünün planlı bakım kontrolleri, uzun süreler boyunca sertifikalı performansı korumak için hayati önem taşır.
Uzmanlıkla tasarlanmış ve üretilmiş kapasitif basma düğmesi arayüzleri, benzersiz bir hassasiyet, uzun ömürlü dayanıklılık ve tavizsiz hijyen gerektiren endüstriyel HMI’lar için geleceğe dönük bir çözüm sunmaktadır.
Kapasitif anahtarlar, tüm hareketli parçaları ortadan kaldırarak ürün ömrünü uzatır, sızdırmazlığı basitleştirir ve gelişmiş kullanıcı deneyimleri sunar. Bu kapsamlı tasarım, üretim ve entegrasyon kılavuzlarını titizlikle uygulayarak ve Langir’in özel özelleştirme ve seri üretim uzmanlığından yararlanarak, en zorlu endüstriyel uygulamalarınıza tam olarak uyarlanmış, son derece güvenilir ve yüksek performanslı dokunmatik arayüzleri güvenle devreye alabilirsiniz. Kişiselleştirilmiş destek ve rekabetçi toplu üretim teklifleri için sizi Özel kapasitif anahtar için fiyat teklifi isteyin bugün.
