Tek Kutuplu Tek Konumlu Anahtar (SPST) Hakkında Bilmeniz Gereken Her Şey
Elektrik devreleri ve sistemleri dünyası, anahtarların merkezinde yer aldığı kontrol mekanizmaları sayesinde işler. Anahtarlar, devreler içindeki elektrik akışını kontrol eden temel elektrik bileşenleridir. Bu anahtar türleri Günümüzde piyasada çok çeşitli seçenekler mevcuttur ve Tek Kutuplu Tek Konumlu anahtar en yaygın olanıdır. Yalnızca bir kutup ve bir konumdan ibaret olması nedeniyle görünüşte basit olmasına rağmen, bu anahtar türü çeşitli elektrik uygulamalarında önemli bir rol oynamaktadır.
Elektrik sistemleriyle çalışıyorsanız veya temel ev yapımı projeler gerçekleştiriyorsanız, SPST anahtarlarını, çalışma prensiplerini ve yapısını anlamak büyük önem taşır. Bu konuda size yardımcı olmak amacıyla, bu makalede Tek Kutuplu Tek Konumlu Anahtar (SPST) ayrıntılı olarak ele alınacak; anahtarın çalışma prensibi, kullanım alanları ve mevcut en iyi seçenekler hakkında bilgi verilecektir. Okumaya devam edin!

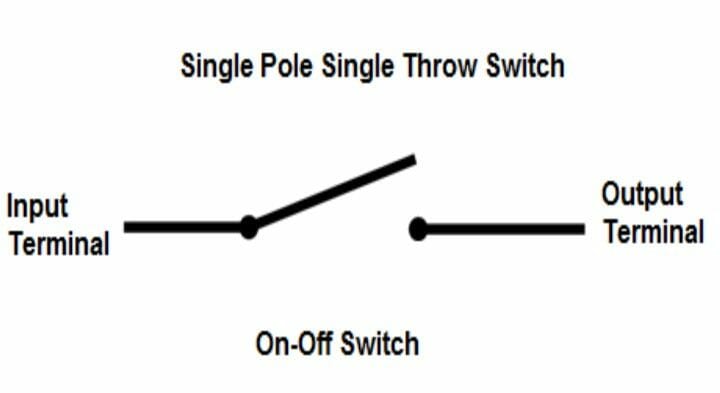

Tek Kutuplu Tek Konumlu (SPST) Anahtar Nedir?
Bu, tek bir giriş (“kutup” olarak adlandırılır) ve tek bir çıkıştan (“konum” olarak bilinir) oluşan temel bir elektrik bileşenidir. Diğer elektrik anahtarları gibi çalışır ve devreler içindeki elektrik akışını kontrol eder. SPST, açma-kapama anahtarıdır: “açık” konumdayken elektrik akımının içinden geçmesine izin vererek devreyi etkinleştirir.
Öte yandan, “kapalı” konumdayken akım akışını keserek devreyi keser. SPST anahtarlarının basitliği, lambalar gibi ev aletlerinden temel kontrolün gerekli olduğu endüstriyel makinelere kadar çeşitli uygulamalar için ideal olmalarını sağlar. İşte bir SPST anahtarının tek giriş ve tek çıkış terminalini gösteren resim:
Tek Kutuplu Tek Konumlu Anahtarın Yapısı
Tek Kutuplu Tek Konumlu (SPST) bir anahtarın yapısı genellikle aşağıdaki temel bileşenlerden oluşur:
Kutup, anahtarın elektrik akımının girdiği merkezi parçasıdır. Bir SPST anahtarında yalnızca bir kutup bulunur; bu da gelen akım için tek bir bağlantı noktası olduğu anlamına gelir.
Atma noktası veya bağlantı noktası, anahtarın elektrik akımının çıktığı kısmıdır. Bir SPST anahtarında, tek bir çıkış bağlantısını temsil eden tek bir atma noktası bulunur.
Şu aktüatör sisteme giren enerji ve sinyalleri dönüştürerek bir hareket oluşturur ve anahtarı fiziksel olarak kontrol etmenize yardımcı olur. SPST anahtarının tasarımına bağlı olarak, bu anahtar bir basmalı anahtar, basmalı-çekmeli anahtar, basma düğmesi veya başka herhangi bir tipte olabilir.
Anahtarın içinde, elektrik akışını kontrol etmek için metal kontaklar birbirine bağlanır ve ayrılır. Anahtar “açık” konumdayken bu kontaklar kapalıdır ve akımın geçmesine izin verir. “Kapalı” konumdayken ise kontaklar açılır ve elektrik devresini keser.
Tek Kutuplu Tek Konumlu Anahtarın Çalışma Prensibi
Şimdi, SPST anahtarının işleyişine daha iyi bir şekilde kavuşmak için buna bir göz atalım:
Tek Kutuplu Tek Konumlu Anahtar tek yönlü çalışır ve devreyi basitçe açıp kapatır. Anahtarı açtığınızda, içindeki kontaklar birbirine yaklaşır ve elektrik bağlantısı kurar. Kontaktların bu şekilde kapanması, devre içinde akımın akışını sağlar ve bağlı cihazı veya devreyi çalıştırır.
Tersine, anahtar kapatıldığında kontaklar ayrılır, elektrik bağlantısı kesilir ve bağlı cihaz veya devre devre dışı kalır. Odanızdaki SPST işlevine sahip bir ışık anahtarını örnek olarak ele alalım. Anahtarı açtığınızda devre kapanır, akım akışına izin verir ve ampul yanar. Bunun tersine, anahtarı kapattığınızda devre açılır, akım akışı kesilir ve ampul söner.
Tek Kutuplu Tek Konumlu Anahtar Türleri
İşte bilmeniz gereken SPST anahtar türleri:
Röle Çalışma Şekline Göre Türleri
Aşağıda, iç işleyişine göre Tek Kutuplu Tek Konumlu Anahtar türleri yer almaktadır:
Tek Kutuplu Tek Konumlu NC anahtarı normalde kapalıdır; bu, anahtarın dinlenme konumunda veya çalıştırılmadığında elektrik akımının içinden geçmesine izin verdiği anlamına gelir. Anahtara basıldığında veya çalıştırıldığında devre açılır ve elektrik akımı kesilir. SPST NC anahtarları genellikle, açık devrenin normal çalışmayı gösterdiği ve herhangi bir kesintinin (anahtar çalıştırıldığında) bir alarmı veya güvenlik mekanizmasını tetiklediği güvenlik sistemlerinde kullanılır.
Öte yandan, bir SPST NO anahtarı normalde açık konumdadır; bu, anahtarın dinlenme durumundayken içinden elektrik akımının geçmesine izin vermediği anlamına gelir. Bu anahtara basarak veya çalıştırarak devreyi kapatırsınız ve elektrik akımının geçmesine izin verirsiniz. SPST NO anahtarları, bir düğmeye basıldığında veya anahtar çevrildiğinde bir cihazın ya da ışığın yandığı otomatlar gibi günlük uygulamalarda yaygın olarak kullanılır.
Tasarımına Göre Türleri
Tasarımlarına göre yaygın olarak kullanılan SPST anahtar türleri şunlardır:
Toggle SPST anahtarı, toggle (kaldıraç) veya kol benzeri çalıştırıcısıyla tanınan bir tür tek kutuplu tek konumlu anahtardır. İki farklı konum sunar: AÇIK ve KAPALI. Anahtarı AÇIK konumuna getirdiğinizde, anahtar sürekli bir elektrik bağlantısı kurarak devreyi tamamlar. Özellikle, toggle anahtarı siz manuel olarak onu tekrar KAPALI konumuna getirene kadar ayarladığınız konumda kalır ve böylece kararlı, kilitli bir çalışma sağlar.
Ardından, genellikle basmalı anahtar olarak bilinen ve farklı şekilde çalışan anlık basmalı tek kutuplu tek konumlu anahtar gelmektedir. Bu tek kutuplu tek konumlu anahtarın kilitli AÇIK veya KAPALI konumu yoktur. Bunun yerine, düğmeyi basılı tuttuğunuz sürece çalışır.
Elektrik bağlantısı, yalnızca düğmeye bastığınız veya düğmeyi basılı tuttuğunuz sürece aktiftir. Kontrol cihazını bıraktığınız anda, anlık anahtar hemen varsayılan KAPALI durumuna geri döner; bu özelliği sayesinde, anlık veya geçici elektrik bağlantıları gerektiren uygulamalar için idealdir.
En İyi Tek Kutuplu Tek Konumlu Anahtar Seçenekleri
Şimdi, çeşitli ortamlar için seçebileceğiniz en iyi Tek Kutuplu Tek Konumlu Anahtar seçeneklerinden bazılarını inceleyelim!

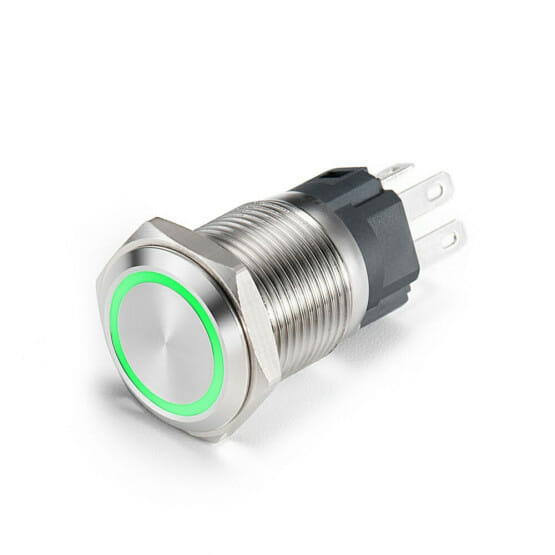

L16T Vandalizme Dayanıklı LED Basmalı Düğme Anahtarı
Şu L16T Vandalizme Dayanıklı LED Basmalı Düğme Anahtarı Zorlu koşullara dayanacak şekilde tasarlanmış, sağlam ve güvenilir bir seçenektir. Yüksek dayanıklılığı sayesinde çok çeşitli sektörler için uygundur ve ihtiyaçlarınıza güvenilir bir çözüm sunar. Asansörlerdeki erişim kontrolü, acil durum düğmeleri, otopark sistemleri ve daha fazlası için idealdir. Ayrıca, çeşitli modellerde sunulması sayesinde bu anahtarın farklı kontrol paneli tasarımlarına kolayca entegre edilmesini sağlar.

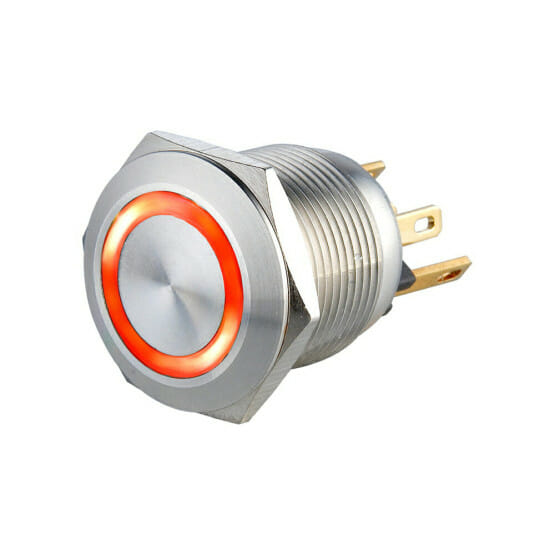

L19M Mikro-Trip Vandalizme Dayanıklı Anahtar
Sıradaki ise L19M Mikro-Trip Vandalizme Dayanıklı Anahtar, hassas bir şekilde tasarlanmış, kompakt ve hızlı tepki veren bir anahtardır. Bu anahtar, devreye girmesi için belirli bir strok ve kuvvet kullanır; böylece hızlı ve güvenilir bir çalışma sağlar. Dıştaki bir tahrik çubuğuna sahip bir gövde içine yerleştirilmiş olan bu anahtar, kısa temas mesafesi nedeniyle genellikle mikro anahtar veya hassas anahtar olarak adlandırılır. L19M Mikro-Trip Vandalizme Dayanıklı Anahtar, kiosklar, bilet dağıtıcıları ve doğruluk ile tepki hızının hayati önem taşıdığı endüstriyel kurulumlar gibi çeşitli uygulamalar için tercih edilen bir seçenektir.

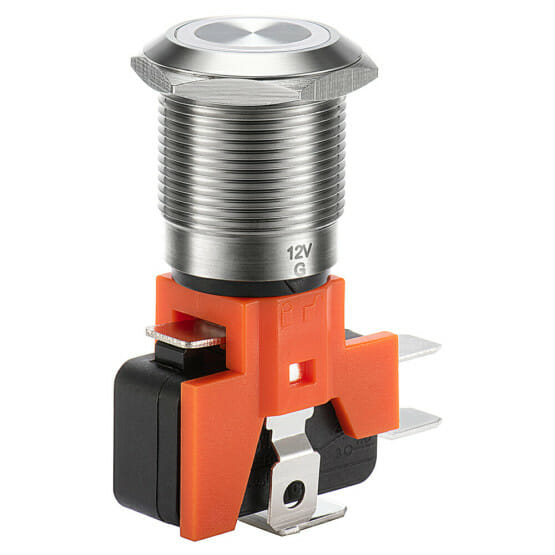

L19B Yüksek Akımlı Vandalizme Dayanıklı Anahtar
Son olarak, elimizde şunlar var: L19B Yüksek Akımlı Vandalizme Dayanıklı Anahtar Langir tarafından – sağlam ve güvenilir bir çözüm. Bu anahtarlar, zorlu koşullarda bile üstün performans gösterecek şekilde tasarlanmış olup, etkileyici bir IP sınıfı – IP68. Hassas tasarımı ve en yüksek kalite üretim standartlarıyla öne çıkan bu ürünler, zorlu koşullara uygundur.
L19B anahtarları, farklı burç çapları, aktüatör şekilleri ve malzemeler dahil olmak üzere çeşitli konfigürasyonlarda sunulur ve bu sayede dayanıklılık ve uyarlanabilirlik sağlar. Işıklı veya ışıksız bir anahtara ihtiyacınız olması fark etmez; her durumda bu anahtarlara güvenebilirsiniz.
Tek Kutuplu Tek Konumlu Anahtarın Avantajları
Bir SPST anahtarını pek çok alanda vazgeçilmez kılan bazı olağanüstü avantajlar şunlardır:
SPST anahtarları, mevcut en uygun maliyetli anahtar seçenekleri arasında yer alır. Tasarımlarının basitliği ve üretim kolaylığı, uygun fiyatlı olmalarına katkıda bulunur; bu da onları bütçeye önem veren çok çeşitli uygulamalar için uygun hale getirir.
Temel tasarımları sayesinde, bir SPST anahtarının kablolaması oldukça basittir. Yapılması gereken bağlantı sayısı daha az olduğundan, kablolama hatası olasılığı azalır. Bu basitlik, özellikle kendin yap projelerinde ve hızlı kurulumlarda büyük bir avantaj sağlar.
SPST anahtarları, basit devre tasarımlarıyla bilinir. Tek kutuplu ve tek konumlu olmaları sayesinde tasarım sürecini kolaylaştırır ve temel kontrol uygulamaları için ideal bir seçenek oluştururlar.
SPST anahtarları yüksek gerilim ve akımları idare edebildiğinden, çeşitli endüstriyel ve ticari uygulamalarda çok yönlü bir kullanım imkanı sunar.
Tek Kutuplu Tek Konumlu Anahtarın Dezavantajları
Tek Kutuplu Tek Konumlu Anahtarın dezavantajları şunlardır:
Uzun süreli kullanım sonucunda, SPST anahtarları üzerindeki etiketler veya işaretler giderek silinebilir. Bu durum, anahtarın durumunu veya işlevini belirlemeyi giderek zorlaştırır ve kafa karışıklığına ve kullanım hatalarına yol açabilir.
Zorlu veya zorlayıcı ortamlarda, örneğin sert koşullara maruz kalma durumlarında, SPST anahtarları her zaman daha sağlam anahtar türleriyle aynı düzeyde dayanıklılık göstermeyebilir.

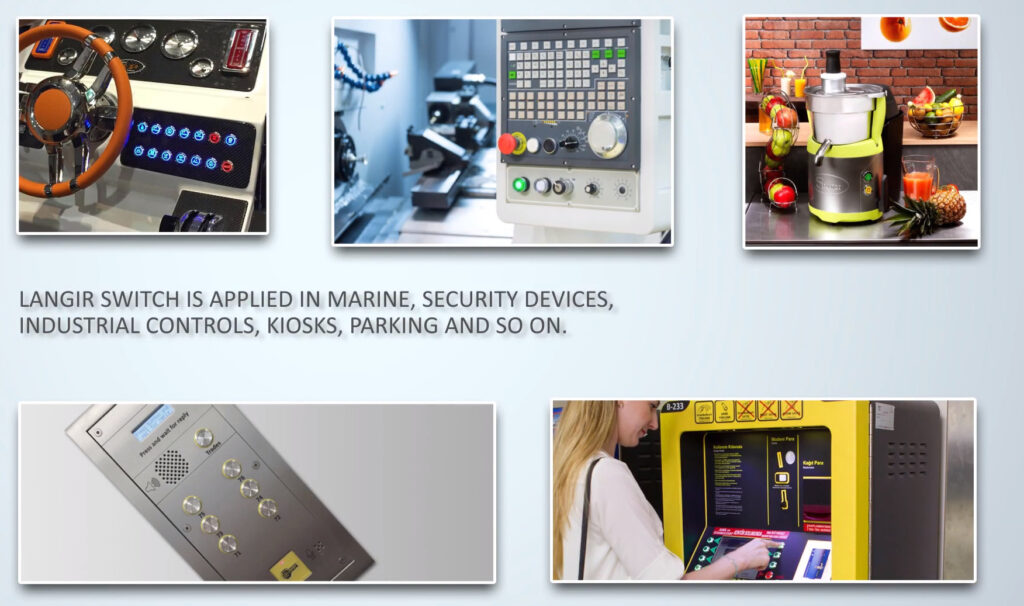

Tek Kutuplu Tek Konumlu Anahtarın Uygulamaları
Tek Kutuplu Tek Konumlu (SPST) anahtarlar, basit AÇIK/KAPALI kontrolü sayesinde çeşitli elektrik ve elektronik sistemlerde çok sayıda uygulamada kullanılır. İşte birkaç tipik uygulama örneği:
- Işık Anahtarları: SPST anahtarları, evlerde ve binalarda genellikle ışık anahtarı olarak kullanılır. Bu anahtarlar, kullanıcıların basit bir hareketle ışıkları açıp kapatmasına olanak tanır.
- Kapı Zili Düğmeleri: Kapı zili anahtarları genellikle SPST tipi anlık basmalı düğme anahtarlarıdır. Basıldığında devreyi tamamlayarak kapı zili sesini veya uyarıyı tetiklerler.
- Otomotiv Anahtarları: SPST anahtarları otomobillerde bulunur ve farları, sis farlarını veya kabin iç aydınlatmasını açmak gibi çeşitli işlevleri yerine getirir.
- Güvenlik Sistemleri: SPST anahtarları, güvenlik sistemlerinde kurcalanma anahtarı olarak kullanılır. Kapılar veya pencereler açıldığında, bu anahtarlar devreyi keserek bir alarmı tetikler.
Sık Sorulan Sorular
Tek kutuplu çift konumlu anahtar nedir?
Tek Kutuplu Çift Konumlu (SPDT) anahtar, bir girişi (kutup) ve iki olası çıkışı (konum) olan bir elektrik anahtarıdır. Bu anahtarın girişi iki çıkıştan herhangi birine bağlayabilme özelliği, onu iki farklı devre arasında geçiş yapmak için çok yönlü bir anahtar haline getirir. SPDT anahtarları, genellikle iki seçenek arasından bir seçim yapılması gereken uygulamalarda kullanılır.
Bir anahtar neden tek kutuplu anahtar olarak adlandırılır?
Bir anahtar, yalnızca tek bir giriş veya bağlantı noktasına (kutup) sahip olduğu için “Tek Kutuplu” olarak adlandırılır. Bu tek bağlantı noktası, elektrik akımının anahtara girdiği yerdir ve bu sayede anahtar, bir devredeki elektrik akışını kontrol edebilir.
Bir anahtarın çalışma prensibi nedir?
Çalışma prensibi basittir: bir elektrik devresindeki akımın akışını kontrol etmek. Bunu, devreyi tamamlayan ya da kesen bir mekanizmayı harekete geçirerek gerçekleştirir. Anahtar “açık” konumda olduğunda devreyi kapatır ve akımın akmasına izin verir. “Kapalı” konumdayken devreyi açarak elektrik akışını keser. Bu basit ilke, temel basmalı anahtarlardan karmaşık elektronik anahtarlara kadar her tür anahtarın çalışmasının temelini oluşturur.
En yaygın iki anahtar türü hangileridir?
Elektrikli ve mekanik anahtarlar, en yaygın iki anahtar türüdür. Elektrikli anahtarlar, bir devre içindeki elektrik akışını kontrol eder ve yarı iletkenlerin etkisiyle çalışır. Bipolar transistörler, güç diyotları vb. bu türün yaygın örnekleridir. Mekanik anahtarlar ise devreyi açmak veya kapatmak için SPST, SPDT ve benzeri türlerde olduğu gibi, kol veya düğme gibi fiziksel mekanizmalar kullanır.
SPST ve SPDT anahtarları arasındaki fark nedir?
SPST (Tek Kutuplu Tek Konumlu) ve SPDT (Tek Kutuplu Çift Konumlu) anahtarları arasındaki temel fark, işlevselliklerinde yatmaktadır. Bir SPST anahtarı bir giriş (kutup) ve bir çıkış (konum) içerir; bu da onu basit bir açma/kapama anahtarı yapar. Buna karşılık, bir SPDT anahtarı bir giriş ve iki çıkışa sahiptir; bu da iki farklı devre veya işlev arasında geçiş yapmasına olanak tanır.
Sonuç
Tek Kutuplu Tek Konumlu (SPST) anahtar, görünüşte basit olsa da, elektriksel kontrol dünyasında vazgeçilmez bir bileşendir. Basit açma/kapama işlevi, minimum kablolama gereksinimleri ve uygun maliyeti, onu sayısız uygulamada yaygın olarak tercih edilen bir seçenek haline getirir. İster bir odayı aydınlatmak, ister cihazlara güç sağlamak, ister endüstriyel sistemleri yönetmek olsun, SPST anahtarı her durumda güvenilirdir.
Çok yönlülüğü, elektrik devreleri ve sistemlerinin karmaşık dünyasında temel bir rol oynamaya devam ediyor. En iyi Tek Kutuplu Tek Konumlu Anahtar seçeneklerinden bazılarına ihtiyacınız varsa, Langir tek adresinizdir. Tüm ürünlerimiz olağanüstü kalitededir ve zorlu hava koşullarında uzun ömürlü olacak şekilde üretilmiştir. Öyleyse ne bekliyorsunuz? Hemen bizimle iletişime geçin ve en sevdiğiniz SPST anahtarlarını bizden alın!
