In today’s fast-paced world, safety is paramount across various industries. To ensure smooth business processes, the e-stop switch is truly a game changer. It is a key contributor to machinery and employee safety. During emergency situations, these kill switches provide an immediate means to shut down potentially hazardous operations. It prevents further risks to personnel, equipment, and the surrounding environment.
Este completo artículo de blog te ofrece una explicación detallada del significado de «estop», junto con sus distintos aspectos. No te pierdas el resto del artículo para elegir el dispositivo adecuado para tu entorno industrial o comercial.
¿Qué es un interruptor de parada de emergencia?
El interruptor de parada de emergencia es un dispositivo de seguridad que permite una intervención eficaz y rápida en situaciones de emergencia. Cuando se activa, este botón de parada de emergencia detiene el funcionamiento del equipo al interrumpir el suministro eléctrico o las señales de control. Al detener rápidamente los procesos de forma controlada, evita accidentes, lesiones o posibles daños.
Quizá te preguntes qué aspecto tiene un interruptor de parada de emergencia. Los interruptores de parada de emergencia están diseñados con un color, una etiqueta y una forma que los hacen fácilmente reconocibles en situaciones de alarma. Para que los operarios puedan acceder a ellos con facilidad, estos interruptores se colocan estratégicamente al alcance del personal. Su construcción robusta está normalizada para garantizar una respuesta rápida ante situaciones de peligro.
¿Cuál es la función de un interruptor de parada de emergencia?
The primary function of an e-stop switch is to safeguard against incidents that can occur due to machinery errors, operator faults, or unforeseen events. When normal procedure fails to alleviate an immediate threat, the e-stop switch acts as a last line of defense. By quickly stopping the operations, it prioritizes the employee’s safety working with or around the equipment. It provides swift and decisive shutdowns in critical situations to mitigate potential harm.
¿Cómo funciona el interruptor de parada de emergencia?
El funcionamiento del interruptor de parada de emergencia is rooted in its intuitive design. The core principle of e stop circuit is to break the electrical circuit that powers the machinery or equipment. To understand how it accomplishes this role, let’s have an overview of its working.
Corte de electricidad
Al pulsar el botón, se abre físicamente un contacto eléctrico dentro del interruptor. Esta interrupción corta el circuito, lo que detiene el flujo de corriente hacia elementos críticos como motores, actuadores o sistemas de control. Para iniciar el cierre inmediato del sistema, se lleva a cabo una serie de acciones destinadas a cortar el suministro eléctrico, impidiendo así que se sigan realizando operaciones.
Activación de los relés de seguridad y la lógica de control
To elevate the functioning of an e-stop switch, modern industrial setups deploy safety relays and control logic. They act as intermediaries between the e-stop switch and the machinery’s control circuit to provide an additional layer of monitoring. When the e-stop button is pressed, the safety relays detect the change and initiate a ‘safe state’ reliable response. They ensure that safety interlocks and contribute to rapid shutdowns of the operations.
Sistemas de cierre
Los sistemas de parada de emergencia también incorporan mecanismos de bloqueo para garantizar que el botón permanezca en la posición de apagado hasta que se resuelva la situación. Esto ayuda a evitar la reactivación accidental de la maquinaria. Para reanudar el funcionamiento de la máquina, es necesario girar manualmente el interruptor de parada de emergencia o activarlo.

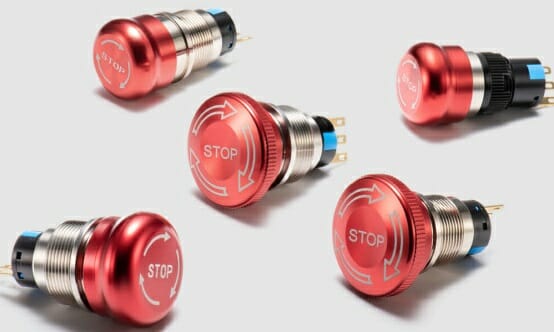

Botones de parada de emergencia en Langir
¿Cómo se conecta un botón de parada de emergencia?
Wiring an emergency stop button requires careful attention to detail and compliance with safety practices. Proper wiring ensures that the emergency stop button can effectively interrupt the power supply to prevent potential hazards. Here’s a step-by-step guide on how to wire e stop button:
- En primer lugar, reúne todos los materiales imprescindibles que se necesitan para conectar el sistema de parada de emergencia a tus dispositivos de control. Es posible que necesites un interruptor de parada de emergencia, un cuadro de mando, cables de conexión, destornilladores y el equipo necesario.
- Desconecta todas las fuentes de alimentación de la maquinaria para evitar cualquier accidente durante el proceso de cableado.
- Determina la configuración del cableado. Normalmente, el interruptor de parada de emergencia se conecta en serie con el circuito de control de la maquinaria.
- Instala el botón de parada de emergencia en un lugar adecuado al que puedan acceder los operarios. Normalmente forma parte de un circuito eléctrico y permite que la corriente pase a través del botón. Asegúrate de que esté instalado antes del interruptor de control y después de los interruptores de encendido/apagado.
- Los cables ya están conectados a sus bornes normalmente abiertos (NO). Estos son los bornes que abren el circuito cuando se pulsa el botón.
- Conecta los otros extremos del cable de conexión en serie con el circuito de control del equipo.
- Una vez realizado el cableado, realiza una prueba para asegurarte de que funciona según lo previsto. También puedes etiquetar el interruptor de parada de emergencia para identificarlo fácilmente.
Diferentes tipos de interruptores de parada de emergencia
When you step into the market, you will find a variety of options. The choice of the e-stop switch depends on your specific needs, the type of machinery, and the safety regulations in your industry. Let’s get into some of the tipos habituales de interruptores a continuación.

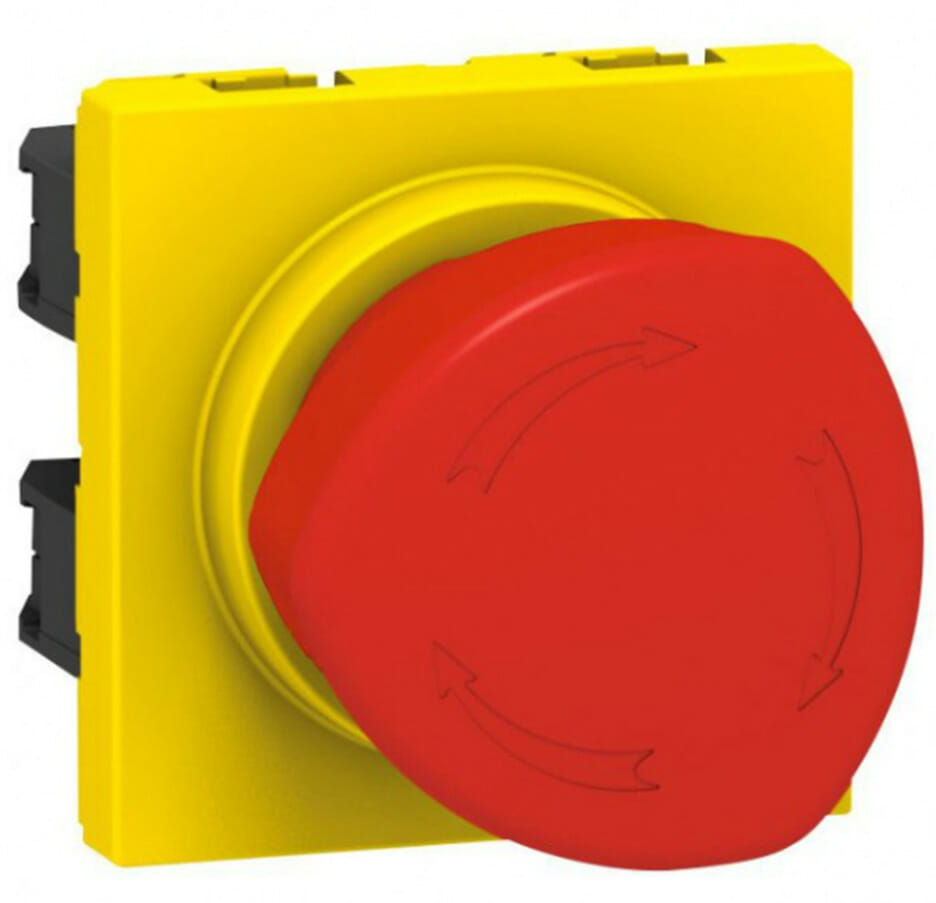

Interruptor de parada de emergencia con cabeza de seta
Estos pulsadores de seguridad cuentan con una cabeza grande en forma de seta, en su mayor parte de color rojo. Su diseño intuitivo facilita su accionamiento en caso de emergencia. Gracias a su cómodo funcionamiento, es uno de los interruptores más utilizados en el sector industrial.

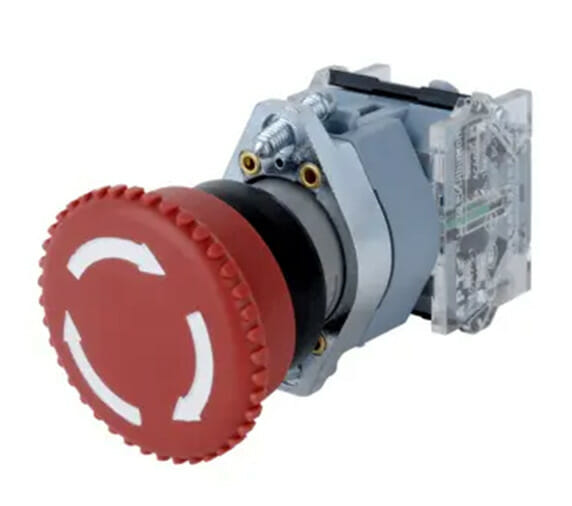

Liberación por tracción y empuje
Este tipo de botón combina una acción de tracción y otra de presión para activar y restablecer el interruptor de parada de emergencia. Para activarlo, hay que tirar del botón hacia fuera, lo que interrumpe el circuito y detiene la maquinaria. Para restablecerlo, hay que empujar el botón hacia dentro, lo que permite que el equipo se vuelva a poner en marcha una vez que haya pasado la situación de emergencia. Este diseño evita un restablecimiento accidental, garantizando que la maquinaria permanezca parada hasta que se realice una acción deliberada de restablecimiento.

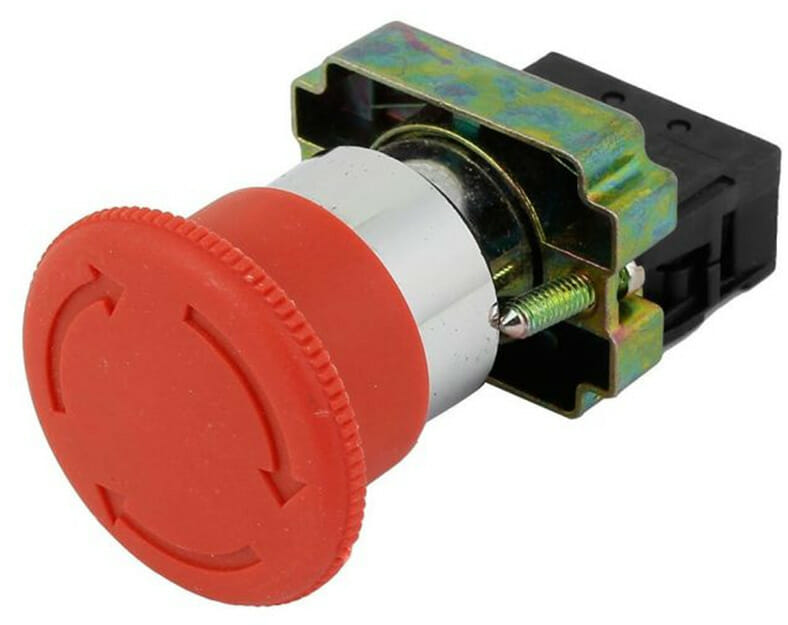

Desbloqueo por giro
The twist release switch requires you to rotate the button to activate the emergency stop. To reset it, you also need to twist it back. This mechanism adds an extra layer of safety by making it harder to reset accidentally. It’s commonly used in situations where inadvertent reset could be hazardous.

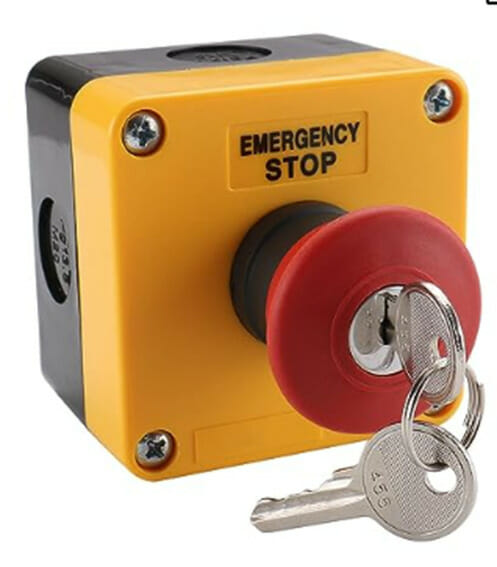

Lanzamiento de «Key»
Este interruptor de tipo «e-switch» utiliza una llave para activar y restablecer la función de parada de emergencia. Al introducir la llave y girarla, se activa la parada de emergencia, lo que detiene inmediatamente la maquinaria. Para restablecer el sistema y reanudar el funcionamiento, hay que girar la llave de nuevo a su posición original. Este tipo de interruptor impide que personal no autorizado vuelva a poner en marcha el equipo.
La importancia del interruptor de parada de emergencia en materia de seguridad
Nunca se insistirá lo suficiente en el papel que desempeñan los interruptores de parada de emergencia. Su importancia a la hora de proteger vidas humanas y equipos es enorme. A continuación se enumeran algunos ventajas de utilizar interruptores en tu entorno empresarial.
- Respuesta inmediata ante situaciones de peligro: La función principal del botón de parada de emergencia es proporcionar un medio inmediato para detener la maquinaria en situaciones de emergencia. Ya sea debido a un fallo del equipo, a un error de los empleados o a acontecimientos imprevistos, el interruptor de parada de emergencia puede interrumpir rápidamente el funcionamiento y evitar situaciones peligrosas.
- Prevención de lesiones y daños: Al detener las operaciones de forma inmediata, el botón de parada de emergencia reduce la probabilidad de que se produzcan lesiones y víctimas mortales. Evita que las personas queden atrapadas en piezas en movimiento, sufran aplastamientos o resulten heridas.
- Protección del personal y del equipo: El interruptor de parada de emergencia protege tanto a los operarios como a los equipos frente a posibles daños. Evita accidentes y reduce la probabilidad de que se produzcan daños costosos en la maquinaria, las herramientas y los procesos de producción. Al detener las operaciones de forma instantánea, mitiga la probabilidad de que se produzcan fallos mecánicos u otros tipos de daños que podrían dar lugar a paradas de producción y gastos de reparación.
- Creación de una cultura de seguridad: Los interruptores de parada de emergencia contribuyen al desarrollo de una cultura organizativa centrada en la seguridad. Cuando los trabajadores ven que su bienestar es una prioridad, se fomenta una mentalidad de responsabilidad y unas prácticas de seguridad proactivas. El cumplimiento de las normas de seguridad garantiza un entorno de trabajo seguro y el compromiso con las responsabilidades legales y éticas.
¿Dónde se utiliza el interruptor de parada de emergencia?
El pulsador de parada de emergencia se utiliza en diversos sectores e instalaciones públicas en las que la seguridad es la principal prioridad. Su uso generalizado en distintos sectores pone de relieve su importancia a la hora de garantizar unas condiciones de trabajo más seguras. Por lo general, estos pulsadores se utilizan de las siguientes formas:
Entornos industriales y de fabricación
Los interruptores de parada de emergencia se utilizan ampliamente en plantas de producción y entornos industriales. Pueden emplearse en diversos tipos de maquinaria, como grúas, excavadoras, bulldozers y sistemas robóticos. En estos entornos, los botones de parada de emergencia son fundamentales para detener rápidamente los procesos peligrosos y evitar así accidentes y lesiones.
Automatización y robótica
Gracias a la integración de botones de parada de emergencia en los sistemas automatizados, se garantiza que las máquinas automáticas puedan detenerse en situaciones graves. Esto es fundamental para evitar colisiones, fallos de funcionamiento y otros posibles daños que pudieran producirse durante el funcionamiento de los equipos autónomos.
Transporte y vehículos
Emergency safety buttons are present in vehicles, trains, and other forms of transportation. They allow operators to immediately stop the vehicle’s functions ensuring the safety of passengers, crew, and pedestrians.
Equipos médicos
Los equipos médicos, como las máquinas de resonancia magnética, los robots quirúrgicos y los sistemas de anestesia, suelen contar con botones de parada de emergencia. Estos interruptores permiten a los profesionales sanitarios detener rápidamente los equipos si se ve comprometida la seguridad del paciente.
Requisitos relativos a la parada de emergencia
Los interruptores de parada de emergencia están sujetos a diversas normas para garantizar su correcto funcionamiento. Estos requisitos contribuyen a garantizar que los botones de parada de emergencia estén correctamente diseñados, instalados y mantenidos. Algunos de los siguientes requisitos se recogen en la norma europea EN 418 y norma internacional ISO 13850.
- Un interruptor de parada de emergencia debe ser muy visible a simple vista para que se pueda utilizar con eficacia en situaciones de estrés.
- Para facilitar su pulsación, el botón debe tener una cabeza en forma de seta de color rojo brillante con el símbolo de parada de emergencia, que representa una flecha. Las cabezas en forma de seta se utilizan habitualmente en los tamaños 29, 30, 40 y 60 mm.
- Debe haber un mecanismo de enclavamiento automático para reactivar el funcionamiento de la máquina.
- Para que el equipo se reinicie, hay que soltar los contactos eléctricos girándolos, tirando de ellos o utilizando una llave.
- Los botones de parada de emergencia deben garantizar una parada inmediata y completa de la maquinaria.
- Deben colocarse en un lugar bien visible para garantizar una respuesta rápida en caso de emergencia.
- Los botones de parada de emergencia deben ser compatibles con los sistemas de control de la maquinaria o el equipo al que estén conectados.
- Es fundamental realizar pruebas de funcionamiento y tareas de mantenimiento periódicas de los botones de parada de emergencia para garantizar su fiabilidad.
¿Cómo elegir el botón de parada de emergencia adecuado?
Elegir el botón de parada de emergencia adecuado es fundamental para garantizar que los flujos de trabajo se desarrollen sin problemas. A la hora de seleccionar un dispositivo de seguridad adecuado, hay que tener en cuenta los siguientes aspectos.
Comprende tus necesidades
Antes de decidir cuál es el producto adecuado, debes determinar qué maquinaria requiere un botón de parada de emergencia. No todos los equipos necesitan un botón de parada de emergencia. Por lo tanto, en primer lugar, realiza una evaluación de riesgos de la máquina y, a continuación, opta por el interruptor de parada de emergencia si es necesario.
Conoce la normativa
Familiarízate con las normas de seguridad, los estándares y las directrices pertinentes de tu sector o región. Esto te ayudará a conocer los requisitos específicos relativos a los botones de parada de emergencia.
Tipo de accionamiento
Based on the operator’s convenience, choose the right type of actuation. You can go for pull, push, key-release, or twist mechanisms accordingly.
Visibilidad y accesibilidad
While choosing the right product, make sure that it is highly visible for easy recognition. You can use mushroom shaped estop systems with redheads mounted on yellow backgrounds as per standards. Also, locate them in places where it’s easy to access them in stressful situations.
Compatibilidad
No todos los botones de emergencia son adecuados para todo tipo de maquinaria. Por lo tanto, elige el interruptor de parada de emergencia que sea compatible con el sistema de control de tu equipo industrial.
Consideraciones medioambientales
Además, si necesitas utilizar tu maquinaria en un entorno al aire libre, elige el botón de seguridad que pueda resistir cambios climáticos extremos. Busca botones de parada de emergencia con características de resistencia al agua.
Botones de parada de emergencia en Langir
Preguntas frecuentes
Q1: What’s the Difference Between the Push Button And the Emergency Stop Button?
A botón pulsador Se utiliza para poner en marcha la máquina o cambiar de modo. Sin embargo, se dispone de un botón de parada de emergencia para detener la maquinaria en situaciones de emergencia.
Pregunta 2: ¿Por qué se prefiere el botón de parada de emergencia con forma de seta?
De acuerdo con las normas de la IEC y los requisitos de seguridad, el botón de parada de emergencia debe ser visible y fácil de manejar con una sola mano por parte de los operarios. Para ello, el diseño en forma de seta es la mejor opción.
Pregunta 3: ¿Puede el interruptor de parada de emergencia prevenir todo tipo de accidentes?
Los interruptores de parada de emergencia pueden reducir considerablemente el riesgo de accidentes. Sin embargo, para garantizar una protección completa, es posible que se necesite una formación adecuada, un mantenimiento periódico y el cumplimiento de los protocolos de seguridad.
Pregunta 4: ¿Se pueden utilizar los botones de parada de emergencia de forma remota?
Sí, en el mercado hay disponibles botones de parada de emergencia inalámbricos que se pueden accionar a distancia. Son adecuados para situaciones en las que es necesario detener un equipo desde lejos.
Pregunta 5: ¿Puedo instalar yo mismo los botones de parada de emergencia?
If you have an experience with electrical work, you can wire the emergency stop switches yourself. But it’s always recommended to have professional support for complex setups.
