圧電スイッチは、機械的な力を正確かつ瞬時の電気信号に変換し、過酷な産業環境においても、比類のない摩耗のない信頼性を発揮します。 多くのメーカーが、腐食や固着、頻繁な交換に悩まされるスイッチに直面している一方で、圧電式プッシュボタンは、従来の機械式接点を排除することで、最大5,000万回の作動回数、堅牢なIP68規格の密閉性、および超低消費電力を実現します。 この包括的なガイドでは、圧電スイッチの動作原理を深く掘り下げ、機械式や静電容量式の代替品に対する明確な利点を強調するとともに、多様な実用事例を紹介し、Langir Electricのカスタマイズ可能なソリューションが、大規模な産業ニーズから特殊な産業要件まで、いかにして対応しているかを紹介しています。本ガイドでは、以下の内容について詳しく解説しています：
- 圧電スイッチの定義：固体動作の科学
- ステップバイステップ：機械的応力を電気パルスに変換する方法
- 比類のない耐久性、環境への耐性、そして衛生面での利点
- 必須アプリケーション：産業用オートメーションから医療用インターフェース、ウェアラブルデバイスまで
- Langir Electricのソリューション：製品の特長、カスタマイズ、および注文情報
- 圧電技術とその他の技術の比較：比較分析と市場見通し
- パフォーマンスの最適化：長寿命化のための設置のベストプラクティスとメンテナンス
圧電スイッチの仕組み：中核となる機能の解説
圧電スイッチは、ソリッドステート式の押しボタンとして機能し、機械的な圧力によってセラミックや結晶素子が変形すると、圧電効果を通じて電気信号を生成します。この機械的エネルギーから電圧パルスへの直接変換により、金属接点を一切使用せずに、信頼性の高いデジタルまたはアナログ出力が得られます。 この設計により、湿気、粉塵、あるいは激しい振動が存在する環境下でも、完璧なスイッチング性能が保証されます。例えば、組立ラインの制御盤に設置されたステンレス製の圧電ボタンを考えてみましょう。軽く押すだけで、即座に非接触の信号が発生し、コンベヤーのモーターを起動させることができます。.
特注のピエゾスイッチについては、Langirまでお問い合わせください
圧電効果：ピエゾスイッチを支える科学
圧電効果とは、特定の結晶やセラミックスが機械的応力を受けた際に電荷を発生させるという固有の性質を指します。 1880年にピエール・キュリーとジャック・キュリーによって初めて発見されたこの基本的な現象は、ピエゾスイッチの動作原理の基礎となっています。すなわち、力が加わると、材料内部の電気双極子が整列し、その結果、その表面間に測定可能な電圧が発生します。この電圧は、電極によって効率的に収集され、制御回路へと送られます。.
圧電効果：材料特性と原理
1880年にピエール・キュリーとジャック・キュリーによって発見されたとされる圧電効果とは、特定の材料が機械的応力を受けた際に電荷を発生させる現象を指します。この原理は、圧電スイッチの機能の基礎となっており、圧力によって結晶やセラミック素子が変形することで、直接的に電圧が発生します。.
キュリー, P. & キュリー, J., 『フランス科学アカデミー紀要』（1880年）
本稿で詳述されているように、この画期的な研究は、圧電スイッチの正確な機能を理解するための科学的基盤を提供している。.
機械的応力から電気信号へ：ピエゾスイッチのトリガー機構
作動すると、ユーザーの押圧によって圧電素子が変形し、内部の電荷の分離が始まります。 素子に精密に接合された電極が、この電荷の不均衡を検知し、明確な電圧スパイクとして現れます。この電圧はその後、通常は電界効果トランジスタ（FET）と抵抗ネットワークを組み込んだ高度な信号調整回路を経由し、指定されたターゲット回路を正確にオンまたはオフにします。.
「ソリッドステートの利点：可動部品がないことが、ピエゾスイッチの性能をどのように向上させるか」
従来のスイッチとは異なり、ピエゾスイッチは固体セラミックまたは結晶素子を用いて設計されており、金属製のバネや接点が一切使用されていません。機械的な摩耗箇所がないこの革新的な設計により、接点のバウンス、酸化、腐食、材料疲労といった問題が解消されます。 その結果、5,000万サイクルを超える卓越した動作寿命を実現するとともに、耐用期間を通じて一貫して信頼性の高い作動力を持続させることができます。.
圧電スイッチングのメカニズム
圧電スイッチングは、精度と長期的な信頼性の両方を追求して設計された高度な多段階プロセスを通じて、加えられた圧力を精密な電気パルスへときめ細かく変換します。この動作の各段階はマイクロ秒単位で実行され、堅牢な産業用制御システムに不可欠な、再現性の高い信号を一貫して提供します。.
特注のピエゾスイッチについては、Langirまでお問い合わせください
必須の構成要素：圧電スイッチングの中核となる要素
動作手順について詳しく説明する前に、圧電スイッチングに不可欠な基本構成要素について確認しておきましょう。
これらの綿密に設計された部品が連携して、触覚的な接触を伴わない、精密なソリッドステート式の「クリック」を実現し、生成された電荷を正確な電子的解析に備えるように効果的に整えます。.
変換プロセス：ピエゾスイッチにおける機械的エネルギーから電気信号への変換
- 力の加え方： ユーザーが加える圧力によって、圧電素子が精密に変形します。.
- 電荷の生成： この変形により、内部の電気双極子が整列し、素子の表面に相反する電荷が生じます。.
- 電圧キャプチャ： 一体型電極は、この過渡電圧を効率的に検出します。.
- パルス整形： その後、電界効果トランジスタ（FET）と抵抗・コンデンサ（RC）回路が、信号をフィルタリングし、必要な論理レベルのしきい値を満たすように正確に整形します。.
- 回路の起動： この条件付き電気パルスは、その後、リレー、論理入力、またはマイクロコントローラのピンを動作させ、所望の動作を開始します。.
この綿密に設計された一連の動作により、作動のたびに常に正確な電気的イベントが発生することが保証され、周囲温度の変動や環境中の汚染物質の影響を受けずに信頼性を維持します。.
電圧と回路の作動：圧電スイッチングにおける重要な役割
生成される電圧の大きさは、加えた力と直接相関しています。一般的な生出力は、信号調整前の段階で5 Vから100 Vの範囲になります。 その後、高度な電子回路がこのパルスを正確にクランプ、調整し、下流のリレーやデジタル入力の駆動に適した、安全で標準化されたロジックレベル信号（3.3 V や 5 V など）に変換します。 急速な立ち上がり時間と精密に制御されたパルス幅により、産業用 PLC、コンタクタ、または組み込みコントローラの確実な作動が保証されます。.
性能の最適化：ピエゾスイッチにおける信号持続時間とパルス形状の影響
信号の持続時間と正確なパルス形状は、対象回路の通電期間や、その回路が作動タイプ（例：モーメンタリとラッチング）をどのように解釈するかを決定する上で極めて重要です。 調整可能なRC時定数により、設計者は10ミリ秒という高速なパルスから数秒にわたるパルスまで生成することが可能になります。この緻密なパルス制御により、信号のチャタリングを効果的に低減し、意図しないダブルトリガーを防止するとともに、特に低電圧システムにおいて極めて重要な電力消費を最適化します。.
主な利点：圧電スイッチと従来の機械式スイッチの比較
圧電スイッチは、機械式スイッチを常に凌駕しており、優れた信頼性、卓越した耐環境性、そして比類のない設計の柔軟性を備えています。これらの特長により、最も厳しい条件が求められる産業用途において、圧電スイッチは最適な選択肢となっています。.
特注のピエゾスイッチについては、Langirまでお問い合わせください
耐久性と寿命の向上：可動部品がないことの利点
金属製スプリングやスライド式接点を排除したソリッドステート型ピエゾスイッチは、接点の摩耗やスプリングの疲労といった一般的な劣化要因を本質的に回避しています。この堅牢な設計により、5,000万回を超える驚異的な動作寿命を実現しています。これは、一般的な機械式押しボタンの寿命の10倍という驚異的な数値であり、かつ、耐用期間を通じて一貫した作動力を維持します。.
優れた耐環境性：過酷な環境下でピエゾスイッチが優れている理由
堅牢なステンレス鋼またはアルミニウム製のハウジングを採用し、IP68/IP69K規格の認証を取得したピエゾスイッチは、水、粉塵、腐食性物質に対して完全な防護壁を提供します。 さらに、極端な温度（–40 °C～+75 °C）や高振動環境下においても、性能の低下や劣化を一切生じさせることなく、完璧に耐えうるよう設計されています。.
耐破壊設計：過酷な環境下でも確実なスイッチングを実現
ステンレス鋼または高耐久性合金で作られた頑丈なフェースプレートを備えたこれらのスイッチは、衝撃や不正操作に対して本質的に耐性を備えています。面一で不正操作防止機能を備えたアクチュエータの設計により、こじ開け工具によるてこ入れを効果的に防止し、不正な分解を阻止します。これは、公共のキオスクや屋外に設置された制御盤にとって極めて重要な利点です。.
エネルギー効率と高感度：圧電スイッチングの特徴
ピエゾスイッチの内部電荷生成メカニズムでは、保持電流を必要とせず、電子回路による消費電力は、ごく短いパルス整形段階でのみ発生します（待機時はわずかマイクロアンペア程度）。その卓越した感度により、わずか1ニュートンの作動力でも確実にスイッチを動作させることができ、ユーザーの疲労を大幅に軽減するとともに、応答性の高いタッチセンシティブインターフェースの設計を可能にします。.
衛生的で掃除が簡単：密閉型ピエゾスイッチ設計の利点
ピエゾスイッチの滑らかで継ぎ目のない表面により、標準的な洗浄剤を用いた迅速かつ徹底的な除菌が可能になります。この重要な利点は、スイッチアセンブリが頻繁に強力な消毒剤にさらされる医療施設や食品加工施設で求められる厳しい衛生要件に、直接応えるものです。.
圧電スイッチングが優れた性能を発揮する用途
ピエゾスイッチは、耐久性、堅牢な密閉性、および精密な制御が極めて重要となる環境において、卓越した性能を発揮します。その汎用性は、産業、医療、アクセス制御、輸送、および民生市場といった重要な分野に及んでいます。.
特注のピエゾスイッチについては、Langirまでお問い合わせください

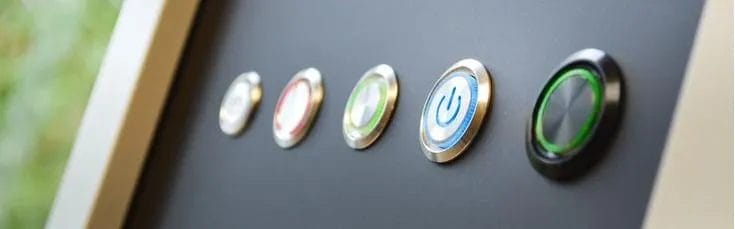

産業用オートメーションおよび制御盤：性能向上のためのピエゾスイッチの組み込み
自動化された生産ラインにおいて、ピエゾボタンはコンベヤ、ロボットシステム、および重要な安全インターロックの制御に不可欠な役割を果たしています。その長い耐用年数と、ほこりや切削液の飛沫に対する耐性により、継続的かつ中断のない稼働が保証され、ダウンタイムを大幅に低減します。.
医療機器と衛生環境：ピエゾスイッチがもたらす不可欠なメリット
医療用画像診断コンソール、手術台、および滅菌室は、滑らかで平坦な表面を持つピエゾスイッチに大きく依存しています。これらのスイッチは、微細な亀裂が生じることなく、頻繁な洗浄にも容易に耐えることができます。また、その気密シールにより病原体の侵入を効果的に防止し、厳格なIP69K衛生基準を常に満たしています。.
アクセス制御と公共システム：ピエゾスイッチが最適な選択肢である理由
頑丈な耐破壊性ハウジングを採用した耐破壊設計により、キオスク、駐車場のゲート、チケット発券機に対して比類のない保護機能を提供します。機械的な接点が一切ないため、誤作動が排除され、頻繁に使用される場合や、雨やほこりの多い過酷な環境下でも、信頼性の高い動作が保証されます。.
自動車・輸送機器：過酷な環境下におけるピエゾスイッチの性能
ピエゾボタンは、エンジンルーム内の極端な温度変化に耐え、鉄道車両や船舶における絶え間ない振動にも耐えられるよう設計されています。耐腐食性のハウジングと広い動作温度範囲（–40 °C～+85 °C）により、こうした過酷な使用環境下においても、ダッシュボードや制御盤の揺るぎない信頼性を確保します。.
民生用電子機器およびウェアラブル機器：ピエゾスイッチの役割の変遷
超薄型の圧電素子により、フィットネストラッカーやスマートウォッチなどのコンパクトなデバイスに、洗練されたタッチスクリーン式のボタンを組み込むことが容易になります。その高速な応答性と極めて低い消費電力により、バッテリー寿命を大幅に延長できるだけでなく、正確で心地よいハプティックフィードバックも実現します。.
Langir Electric：圧電スイッチソリューションにおける卓越性

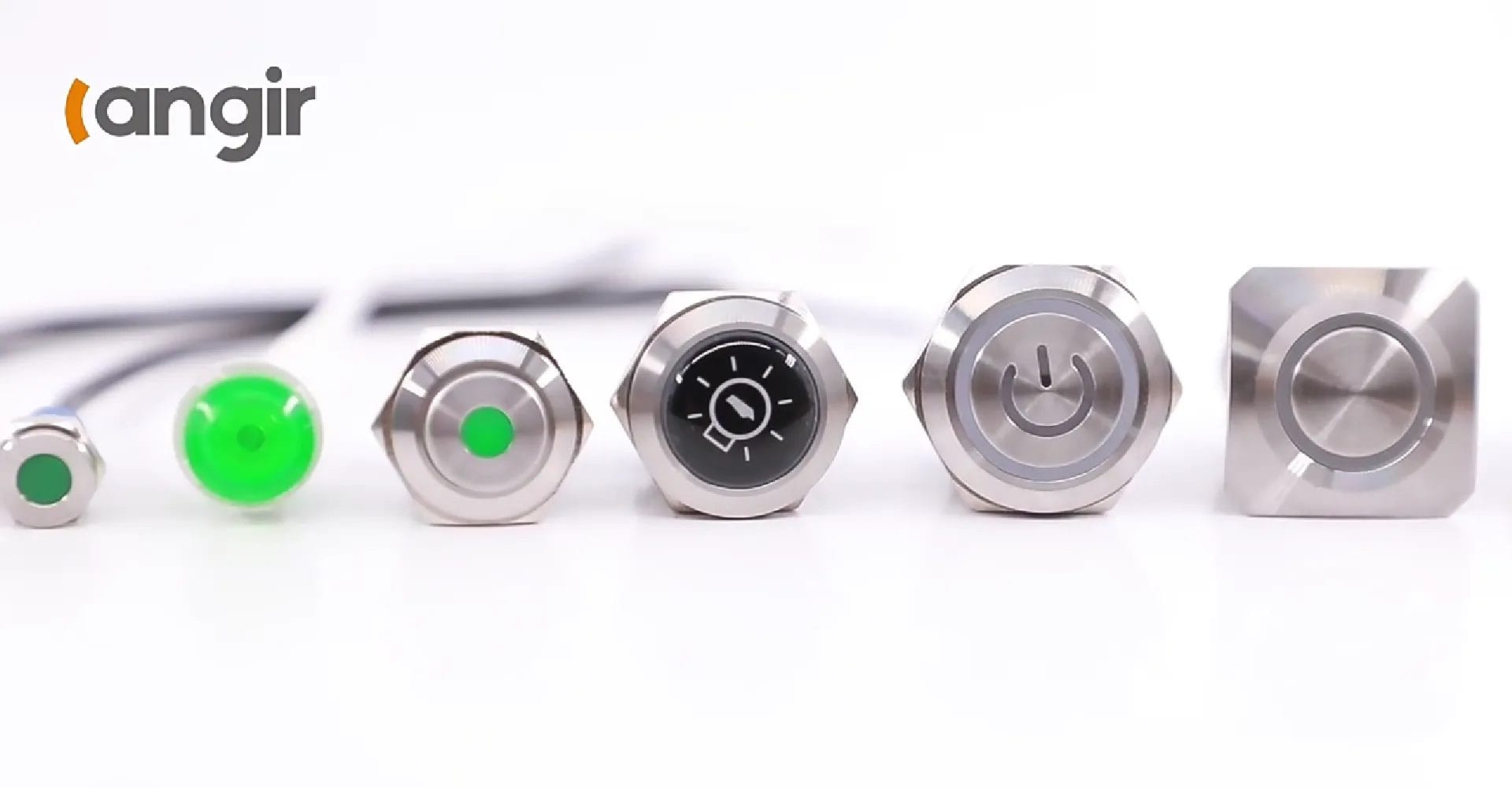

Langir Electricは、ISO 9001認証を取得した製造プロセスを活かし、16 mm、19 mm、22 mmのサイズ展開で、堅牢かつ高度なカスタマイズが可能な圧電スイッチを提供しています。これらの製品は、大量注文から高度に専門化された用途まで、あらゆるニーズに応えるべく綿密に設計されています。.
特注のピエゾスイッチについては、Langirまでお問い合わせください
主な特長：Langir社の高性能圧電式プッシュボタンスイッチ

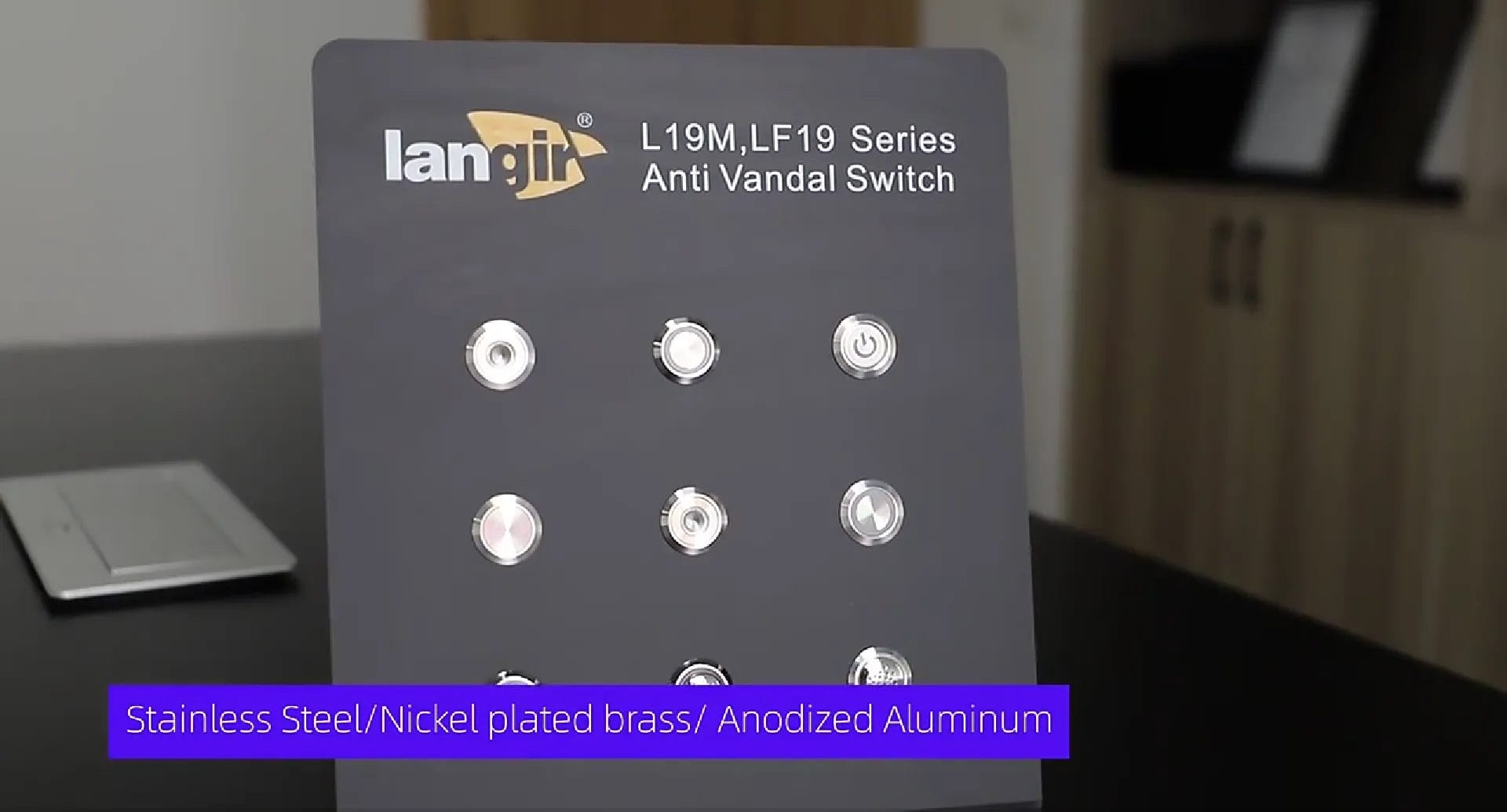

- サイズ・素材： 直径16～22mmのサイズ展開で、高品質なステンレス鋼、真鍮、または陽極酸化処理済みのアルミニウム製です。.
- 気密性および耐久性： IP68/IP69K規格に準拠し、IK10の耐破壊性を備え、5,000万サイクルという驚異的な寿命を誇ります。.

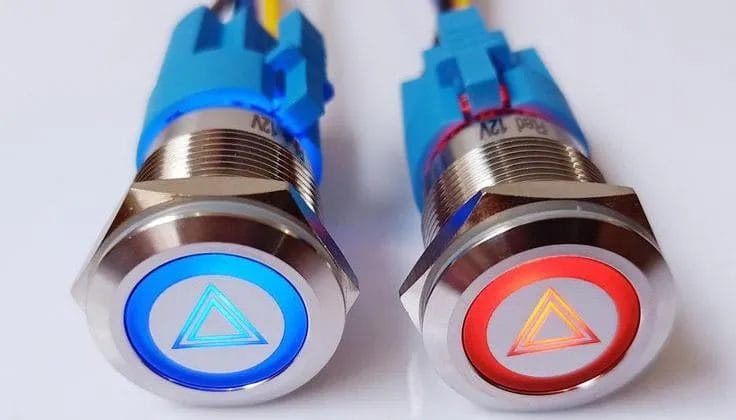

- 照明のオプション： リング、ドット、または特注のRGBバックライトでカスタマイズ可能です。.
- 電気的仕様： 5～24 VのDC/ACで動作し、最大1 Aのスイッチング電流に対応しています。.
オーダーメイドのソリューション：ランギールのピエゾスイッチにおけるカスタマイズ能力
Langirの専任の社内設計チームは、アクチュエータの形状、表面仕上げ、照明の色、パルスタイミングを正確に調整する専門知識を有しています。当社のエンジニアは、プロトタイプの作成を入念に行い、作用力の閾値やパルス幅について厳格なテストを実施することで、お客様それぞれの制御ロジックや人間工学的要件に完璧に適合するよう確保しています。.
認証と品質：ランギルの揺るぎないスイッチング信頼性を確保

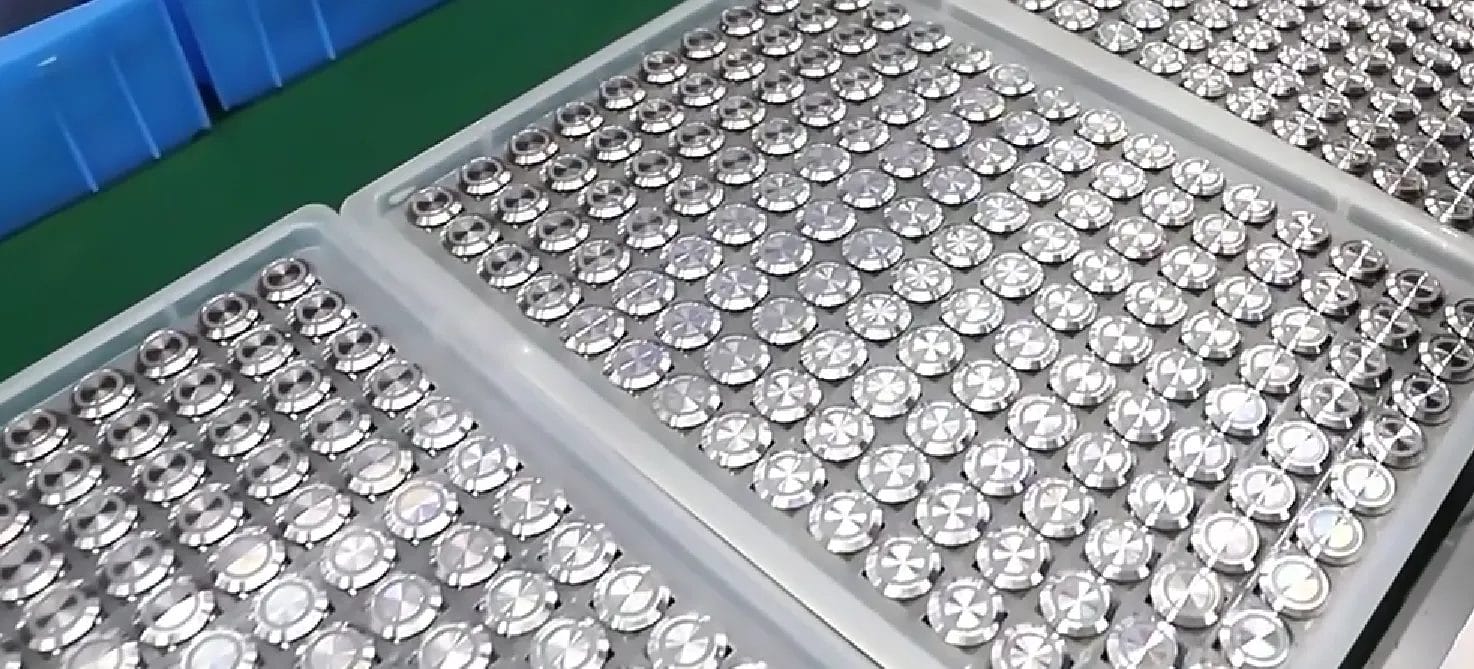

ランギールの圧電スイッチはすべて、厳格なISO 9001品質監査および徹底した環境試験を経ており、厳しいIP68/IP69K規格に準拠しています。最も過酷な使用環境下においてもその優れた性能を確実に実証するため、包括的な電気的寿命試験、塩水噴霧試験、および振動試験が実施されています。.
注文に関するソリューション：大量注文やカスタムスイッチ設計のご依頼
競争力のあるボリューム価格についてのご相談、あるいは特注の圧電スイッチの設計をご依頼の際は、ぜひ 大量注文やカスタマイズのご要望については、弊社営業チームまでお問い合わせください. 当社の専任スペシャリストが、初期の仕様策定から最終的な納品に至るまで、シームレスにご案内いたします。.
圧電スイッチングと代替技術の比較
圧電スイッチは、機械式、静電容量式、ホール効果式の各タイプと比較して、寿命、密閉性、応答の安定性において際立った特徴を持っています。.
特注のピエゾスイッチについては、Langirまでお問い合わせください
圧電式スイッチと機械式スイッチの比較
ピエゾスイッチと静電容量式およびホール効果技術との違い
指の接近を検知する静電容量式ボタンは、ユーザーが手袋を着用している場合や湿気のある環境では、誤作動を起こしやすい傾向があります。一方、ホール効果スイッチは磁石の組み込みが必要であり、一般的に待機時の消費電力が大きくなります。 これに対し、圧電スイッチは、手袋を着用している場合や液体が存在する環境下でも、一貫して信頼性の高い作動を実現すると同時に、待機時の消費電流は実質的にゼロです。.
戦略的な選択：産業用バイヤーがピエゾスイッチを選ぶべき場合
産業用バイヤーは、長寿命、優れた環境耐性、最小限のメンテナンス、そして強固な耐破壊性が最優先される場合、戦略的に圧電式スイッチング技術を選択すべきです。これは特に、屋外環境、食品加工施設、医療機器、あるいは高サイクルな自動化システムといった、過酷な条件下での用途において当てはまります。.
圧電スイッチングの新たな動向と展望
圧電スイッチ市場は、新素材の進歩、革新的なインターフェース設計、およびエネルギーハーベスティング機能の統合を原動力として、著しい拡大を遂げている。.
特注のピエゾスイッチについては、Langirまでお問い合わせください
市場の成長要因：ピエゾスイッチ分野の拡大を解明する
ピエゾスイッチの世界市場規模は、2032年までに41億6000万米ドルに達すると予測されており、年平均成長率（CAGR）は4.6％と堅調な伸びを示しています。 この成長は、主に自動化の導入加速、衛生規制の厳格化、および公共・産業分野における高度な改ざん防止機能を備えたインターフェースへの需要拡大によって牽引されています。.
圧電スイッチ：市場の成長と主な動向
圧電スイッチ市場は現在、自動化の普及拡大、衛生要件の高度化、および改ざん防止機能を備えたインターフェースソリューションへの高い需要を主な原動力として、著しい成長を遂げています。世界的な売上高の予測によると、安定した年平均成長率（CAGR）に支えられ、2032年までに大幅な市場規模の拡大が見込まれています。.
市場調査レポート：圧電スイッチ市場分析（2024年）
この包括的な市場分析は、市場の拡大およびその持続的な成長を牽引する重要な要因について、本記事で述べられている主張を裏付けている。.
技術革新：圧電スイッチング機能の向上
新たな技術的進歩としては、エネルギーハーベスティング機能の統合（ボタンを繰り返し押すことでスーパーキャパシタを充電できる機能）や、高度なスマート制御システム向けに、力と温度の両方を検知できる高度なハイブリッドセンサー・スイッチモジュールの開発などが挙げられる。.
小型化と非接触インターフェース：ピエゾスイッチの普及を牽引する
微細加工技術の飛躍的な進歩により、5 mm未満の圧電素子が実現し、ウェアラブル機器や携帯型デバイス向けの超小型制御装置の開発が可能になっています。さらに、近接距離に合わせて調整された圧電アレイを活用した非接触駆動方式の開発により、重要な医療や自動車の分野において、衛生面を最優先とした設計の実現が後押しされています。.
グローバルなリーダーシップ：ピエゾスイッチの製造および応用における主要地域
アジア太平洋地域は、中国、日本、韓国に広範な電子機器製造クラスターが存在することを特徴として、生産面において圧倒的な地位を維持している。一方、欧州と北米はイノベーションの最前線に立ち、特に自動車および医療分野の進歩を牽引している。.
産業ユーザー向けの圧電スイッチ性能の最大化
過酷な産業環境において、適切な設置とメンテナンスを行うことで、スイッチの寿命と信号の信頼性を最大限に高めることができます。.
特注のピエゾスイッチについては、Langirまでお問い合わせください
ベストプラクティス：圧電スイッチの配線と取り付け
パネルマウントスイッチの場合、IP68の保護等級を確保するためには、指定されたトルク（0.8～1.2 N・m）で前面と背面の両方を正確に締め付けること、および密閉用ガスケットを使用することが不可欠です。 表面実装型の場合は、確実な取り付けのためにネジロック剤とOリングシールが必要です。特に重要なのは、電磁干渉を防ぐため、配線は常に高電圧ケーブルから十分に離して、細心の注意を払って配線することです。.
電気接続：揺るぎないスイッチング信頼性の確保
すべての信号線にはシールド付きツイストペアケーブルを使用し、金属筐体が適切に接地されていることを確認してください。スイッチが誘導性負荷を駆動する場合は、サージ抑制ダイオードを実装し、誤トリガーの発生を防ぐため、電源電圧の安定性を常に確認してください。.
メンテナンス手順：ピエゾスイッチの性能と寿命を延ばす
すべてのシールについて年次点検を実施し、スイッチの表面は非研磨性の洗浄剤のみを使用して清掃するとともに、制御ロジックの診断に合わせて作動閾値を定期的にテストしてください。摩耗の兆候が見られた場合は、速やかにOリングやガスケットを交換し、スイッチの重要なIP保護等級を維持してください。.
圧電スイッチは、可動部品を一切使用せず、機械的な応力を直接電気信号に変換することで、比類のない耐久性、堅牢な密閉性、そして卓越した精度を実現します。 その固有のソリッドステート設計により、長寿命、過酷な環境条件に対する完全な耐性、およびコンタクトバウンスの完全な排除が保証されており、産業オートメーション、医療用途、公共アクセスシステム、および民生用電子機器において、決定的なスイッチソリューションとしての地位を確立しています。 高度なカスタマイズ能力、ISO 9001認証、そして効率的なグローバル配送体制を背景に、Langir Electricは、大量注文からあらゆる産業上の課題に対応する高度に専門化された設計まで、あらゆるニーズを全面的にサポートする体制を整えています。今すぐLangirのメンテナンスフリーな圧電スイッチソリューションを導入し、制御システムの性能と信頼性を向上させましょう。.
