Автоматические выключатели для солнечных батарей: Разница между выключателями постоянного и переменного тока

Автоматический выключатель постоянного тока - миниатюрные автоматические выключатели для постоянного тока и солнечной генерации

JB - это автоматический выключатель постоянного тока, предназначенный для многострунных фотоэлектрических установок.
Этот автоматический выключатель предназначен для защиты кабелей, расположенных между каждой цепочкой фотоэлектрических модулей и фотоэлектрическим инвертором, от перегрузок и коротких замыканий.
В сочетании с выключателем, JB будет установлен в защитном шкафу для фотоэлектрических модулей в конце каждой линии фотоэлектрических модулей.
В качестве меры безопасности при демонтаже фотоэлектрического преобразователя его можно зафиксировать (с помощью навесного замка) в положении OFF.
Поскольку ток неисправности может протекать в направлении, обратном рабочему току, JB может обнаруживать и защищать от любого двунаправленного тока.
Для обеспечения безопасности установки необходимо, в зависимости от различных типов применения, комбинировать JB с:

устройство остаточного тока на конце переменного тока

детектор прохождения повреждения (устройство контроля изоляции) на конце постоянного тока

автоматический выключатель защиты от заземления на конце постоянного тока

ПРИМЕЧАНИЯ

  • В любом случае для устранения неисправности потребуются быстрые действия на месте (в случае двойного замыкания защита не обеспечивается).
  • JB не чувствителен к полярности: провода (+) и (-) могут быть перевернуты без какого-либо риска.

Значение и классификационные модели

Автоматический выключатель постоянного тока

Основные характеристики

Рабочее напряжение (Ue) 1P=250 В ПОСТ. ТОКА, 2P=500 В ПОСТ. ТОКА
3P=750 В ПОСТ. ТОКА, 4P=1000 В ПОСТ. ТОКА
Номинальное напряжение изоляции (Ui) 1,000 В ПОСТОЯННОГО ТОКА
Разрывная способность (Icu) 10 кА
Импульсное напряжение (Uimp) 4 кА
Электрическое подключение По дну для входа и выхода
Количество столбов 1P, 2P, 3P, 4P
Стандарты IEC 60947-2
EN 60947-2

Технические данные

  • Позиционная контактная индикация - пригодность для изоляции в соответствии со стандартом IEC/EN 60947-2.
  • Наличие зеленой полоски гарантирует физическое размыкание контактов и позволяет выполнять операции с нижележащей цепью в условиях полной безопасности.
  • Увеличенный срок службы изделия благодаря быстрому закрытию, не зависящему от скорости срабатывания задвижки.
  • Предварительно подключенный продукт: Вход/выход на одной стороне.
Номинальная рабочая прочность (Ics) 100 % из Icu
Выносливость (О-С) Электрика 1 500 циклов (где L/R=2 мс)
Механические 20, 000 циклов
Механические 20, 000 циклов
Степень загрязнения 2
Категория A (без задержки в соответствии со стандартами IEC / EN 60947-2)
Степень защиты
(IEC 60529)
IP40
Тропикализация Относительная влажность: 95 % при 55°C в соответствии с
Стандарты IEC 60068-2 и GB 14048.2
Температура Работа от -25°C до 70°C
Хранение -40°C до 85°C

Кривая

Автоматический выключатель постоянного тока C кривая

Автоматический выключатель постоянного тока Кривая K

Мгновенная поездка

Кривая B
Эти MCB подходят для защиты кабелей.
Рейтинг: 1-63A(30℃)
Мгновенное отключение: (3-5)В
Кривая C
Подходит для бытовых и жилых помещений и электромагнитных пусковых нагрузок с
средние пусковые токи.
Рейтинг: 1-63A(30℃)
Мгновенное отключение: (7-10)В
Кривая D
Подходит для индуктивных и моторных нагрузок с высокими пусковыми токами.
Рейтинг: 1-63A(30℃)
Мгновенное отключение: (10-14)В
Кривая K
Подходит для индуктивных и моторных нагрузок с высокими пусковыми токами.
Рейтинг: 1-63A(30℃)
Мгновенное отключение: (14-18) дюймов

Электрическая схема

Схемы автоматических выключателей постоянного тока

Установка

Установка автоматического выключателя постоянного тока

Размеры (мм)

Размеры автоматического выключателя постоянного тока

Вес (г)

Автоматический выключатель
Тип 1P 2P 3P 4P
Вес (г) 120 240 360 480

Соединение

Подключение автоматического выключателя постоянного тока

Автоматические выключатели переменного и постоянного тока: Важность огнетушителя постоянного тока ARC

Вопросы и ответы

Что такое автоматический выключатель постоянного тока?

Автоматический выключатель постоянного тока обеспечивает надежную защиту электроустановок постоянного тока, предохраняя их от перегрузок и коротких замыканий. В случае неисправности автоматический выключатель автоматически отключает электрическую цепь, предотвращая повреждение проводов и снижая риск возгорания. Кроме того, он допускает ручное размыкание при полной нагрузке во время технического обслуживания электрооборудования.

Автоматический выключатель предназначен для реверсивного подключения, что позволяет пропускать ток в двух направлениях. Четкая маркировка на рукоятке обеспечивает легкую идентификацию положения контакта. Благодаря универсальной конструкции его можно легко установить как на стандартные, так и на DIN-рейки и вертикальные поверхности.

Современные автоматические выключатели постоянного тока находят широкое применение, включая солнечные фотоэлектрические установки, станции зарядки электромобилей, системы хранения аккумуляторов и ИБП, а также коммерческое и промышленное распределение постоянного тока. Доверьтесь автоматическим выключателям постоянного тока Langir для эффективной и безопасной защиты ваших электрических систем постоянного тока.

В чем разница между автоматическими выключателями и предохранителями?

  • Принцип: В предохранителях используется провод, который плавится, чтобы разорвать цепь при перегрузке по току, а в автоматических выключателях - переключатель или механизм отключения.
  • Сброс: Предохранители используются однократно и требуют замены, а автоматические выключатели могут сбрасываться вручную или автоматически.
  • Время отклика: Предохранители имеют более быстрое время срабатывания, чем автоматические выключатели.
  • Возможность многократного использования: Предохранители одноразовые, а автоматические выключатели можно использовать многократно.
  • Чувствительность: Предохранители более чувствительны к перегрузке по току, в то время как автоматические выключатели имеют регулируемые настройки.
  • Применение: Автоматические выключатели обладают большей гибкостью и могут защищать как от перегрузки по току, так и от короткого замыкания.

Каковы области применения автоматического выключателя постоянного тока Langir?

  • Железная дорога: Автоматические выключатели постоянного тока играют важнейшую роль в обеспечении безопасности и надежности систем электроснабжения на железных дорогах. Эти выключатели способны быстро обнаруживать неисправности в цепях и отключать ток, чтобы предотвратить повреждение электрооборудования или возможное возгорание. В железнодорожных системах автоматические выключатели постоянного тока также помогают управлять движением и остановкой поездов, а также оптимизация энергопотребления.
  • Система питания: Автоматические выключатели постоянного тока необходимы для создания безопасных и надежных систем электроснабжения, особенно в солнечной энергетике. Эти выключатели обнаруживают и изолируют неисправности, защищая фотоэлектрические панели от перегрузок по току и максимально повышает эффективность системы. Автоматический выключатель постоянного тока (JB) Langir может применяться в заземленных или незаземленных системах и соответствует более высокому напряжению и более низким уровням тока повреждения солнечных систем.
  • Дом: Выключатели постоянного тока являются важным элементом безопасности для домашних электрических систем. Эти выключатели защищают от перегрузки по току, которая может привести к пожару и повреждению оборудования. Кроме того, они помогают домовладельцам оптимизировать энергопотребление, контролируя и управляя потоком электроэнергии.
  • Офисное здание: Выключатели постоянного тока широко используются в офисных зданиях для решения различных задач, таких как защита электрических щитов и оборудования, управление освещением и системами отопления, вентиляции и кондиционирования воздуха, а также управление системами аварийного питания. Они также являются важнейшим компонентом систем возобновляемой энергетики, таких как солнечные батареи и ветряные турбины.

Как выбрать подходящие автоматические выключатели постоянного тока?

  • Номинальное напряжение: Определите максимальное напряжение вашей системы постоянного тока. Убедитесь, что номинальное напряжение автоматического выключателя соответствует или превышает напряжение вашей системы, чтобы обеспечить надлежащую защиту.
  • Текущий рейтинг: Определите максимальный ток, который может выдержать ваша цепь постоянного тока. Выберите автоматический выключатель с номинальным током, который соответствует или превышает максимальный ток вашей системы.
  • Кривая поездка: Рассмотрим желаемую кривую отключения, которая определяет, как быстро сработает автоматический выключатель в ответ на перегрузку или короткое замыкание. Для различных применений могут потребоваться разные кривые отключения в зависимости от уровня необходимой защиты.
  • Разрывная способность: Оцените отключающую способность или номинал прерывания автоматического выключателя. Она указывает на максимальный ток повреждения, который выключатель может безопасно прервать без повреждения. Убедитесь, что отключающая способность соответствует или превышает ток повреждения вашей системы постоянного тока.
  • Тип крепления: Определите подходящий тип монтажа для вашего применения. Автоматические выключатели постоянного тока обычно выпускаются в конфигурациях для монтажа на панель, DIN-рейку или на поверхность. Выберите тот, который соответствует вашим требованиям к установке.
  • Дополнительные функции: Рассмотрите любые дополнительные функции, которые могут потребоваться для вашего конкретного применения, например, вспомогательные контакты, возможность дистанционного отключения или индикаторы состояния.
  • Соответствие требованиям и сертификаты: Убедитесь, что выбранный автоматический выключатель соответствует соответствующим отраслевым стандартам и сертификатам, чтобы обеспечить безопасность и надежность.
Заполните мой онлайн-форма.

Основные продукты

35 мм DIN-рейка

35 мм DIN-рейка

DIN-рейка или рейка-шляпа - это стандартизированная металлическая рейка шириной 35 мм с поперечным сечением в форме шляпы. Она широко используется для монтажа автоматических выключателей и промышленного оборудования управления в стойках оборудования.
Держатель DIN-рейки / Кронштейны / Монтаж

Держатель DIN-рейки / Кронштейны / Монтаж

DIN Rail Support /Brackets /Mount material for Cold-rolled steel treated with galvanic zinc plating and passivation.

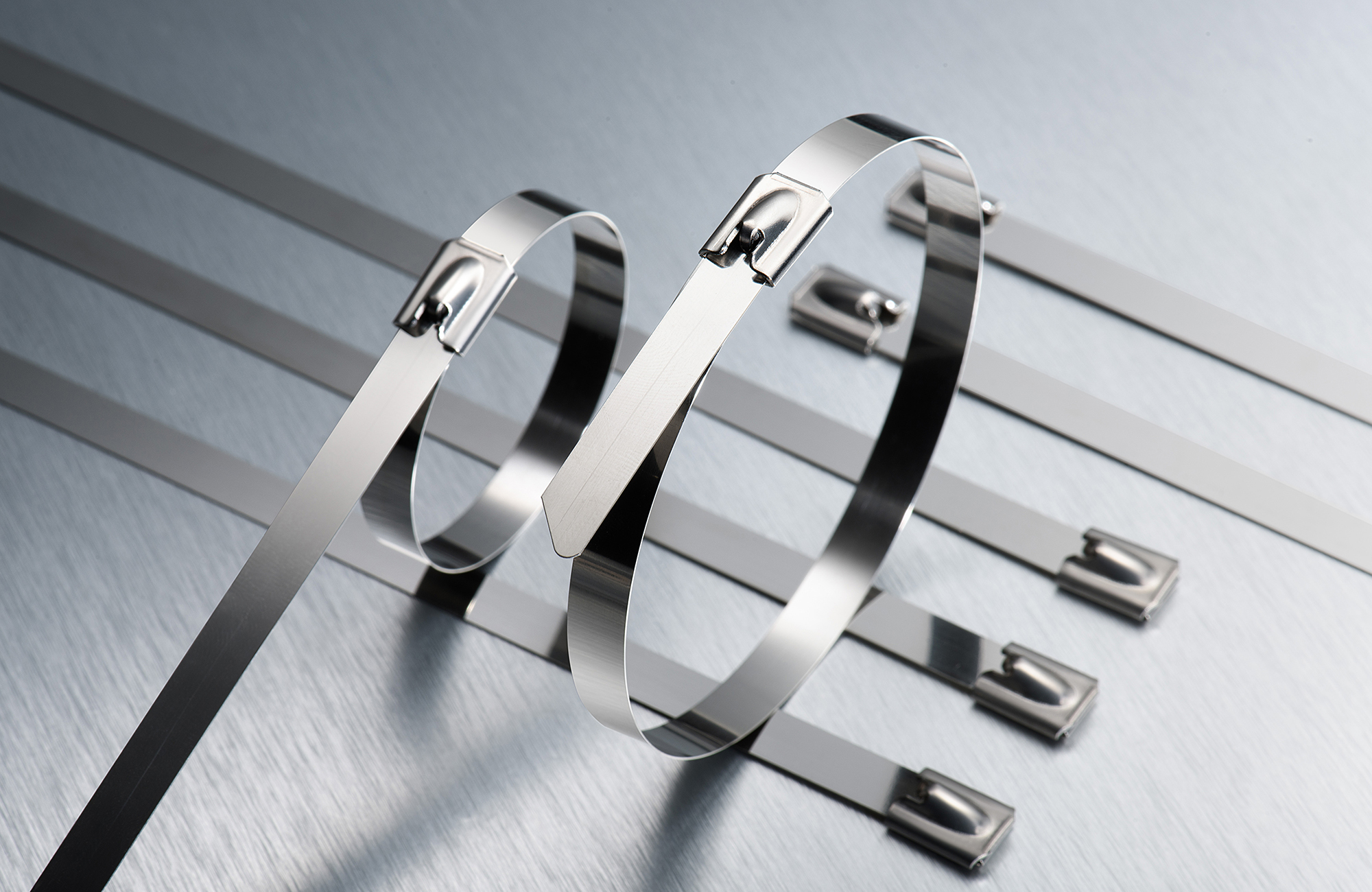

Сверхпрочные кабельные стяжки из нержавеющей стали
