4ピン発光式押しボタンスイッチの配線方法

This handy guide focuses on how to wire an illuminated push button switch, specifically the 4-pin variety. For those who may not be familiar, an illuminated push button switch is a simple yet effective component typically used to add a visual element to your gadgets and projects. To get started, you’ll need a few tools: wire strippers, a soldering iron (if you’re feeling adventurous), and some stranded wire. Make sure to grab your switch and review its pin layout, which usually consists of two pins for power and two for the illumination feature.

これらは通常、スイッチ本体または付属の説明書に記載されています。一方のピンは電源のプラス端子に接続し、もう一方のピンは制御対象のデバイスに接続します。照明機能を使用する場合は、通常、電源への別途の接続が必要となります。これは、ボタンが押されたときに確実にライトが点灯するようにするためです。そのため、照明用のピンの一方を電源のプラス側に、もう一方をアースに接続してください。すべての配線がしっかりと完了したら、少し時間を取って自分の手仕事を眺めてから、スイッチをテストしてみましょう。うまくいけば、ボタンが小さな希望の灯りのように点灯し、これまでの努力が報われることでしょう。.

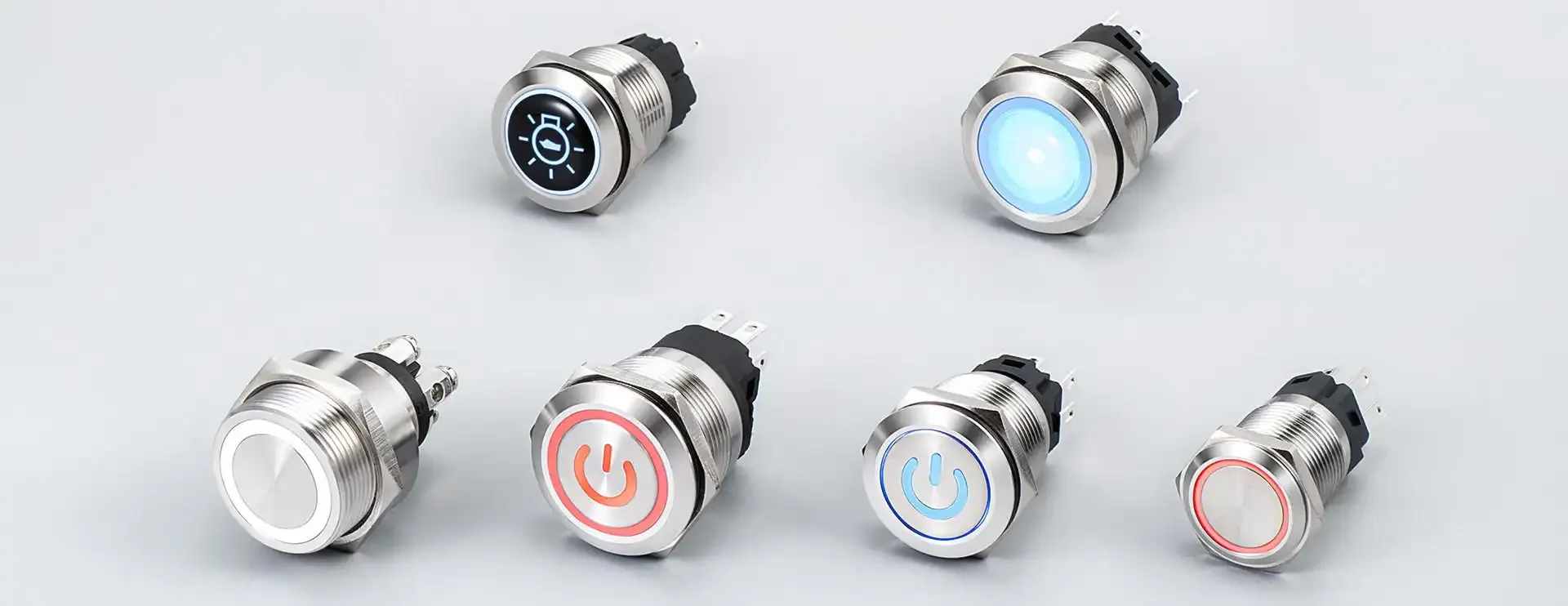

発光式押しボタンスイッチとその4つのピン

このセクションでは、4ピン構成の照明付き押しボタンスイッチの基本について解説します。この製品は、以下のルートを通じて広く入手可能です。発光式押しボタンスイッチの卸売りさまざまな用途に対応するチャンネル。簡単に言えば、このスイッチには、それぞれ異なる機能を持つ4つの端子があります。 1つの端子は電源に接続され、1つは負荷に接続され、もう1つはアースとして機能し、最後の1つはLEDの点灯を制御します。つまり、各ピンには、スイッチが回路を制御するだけでなく、その状態を示すために点灯するという役割も担っているのです。さらにサポートが必要な場合は、お気軽に Langirへのお問い合わせ.

特注の照明付き押しボタンスイッチについては、Langirまでお問い合わせください

4ピンスイッチの電源、アース、負荷、およびLED端子

電源端子はスイッチに供給電圧を導き、アース端子は回路を完成させます。負荷端子は制御対象のデバイスへ電流を流し、LED端子はボタンの点灯専用です。各接続によって特定の経路が形成され、回路が安全かつ効率的に動作することが保証されます。この明確なピン配置により、初心者であってもトラブルシューティングが容易に行えます。.

スイッチにおける「常開」および「常閉」の機能

押しボタンスイッチには、常開（NO）型と常閉（NC）型があります。常開（NO）構成の場合、ボタンが押されるまで回路は開いた状態が維持され、電流は瞬間的にしか流れません。一方、常閉（NC）構成では、デフォルトで回路が閉じており、ボタンを押すと一時的に電流の流れが遮断されます。プロジェクトに適切なスイッチの種類を採用するためには、これらの違いを理解することが不可欠です。.

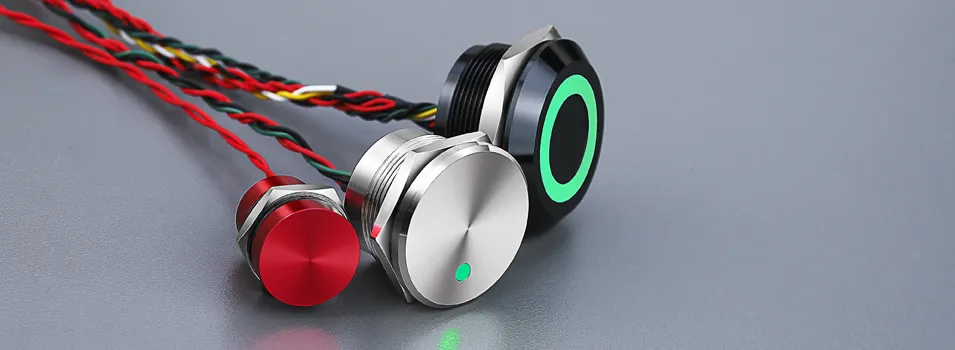

市販されている一般的な発光式押しボタンスイッチの種類

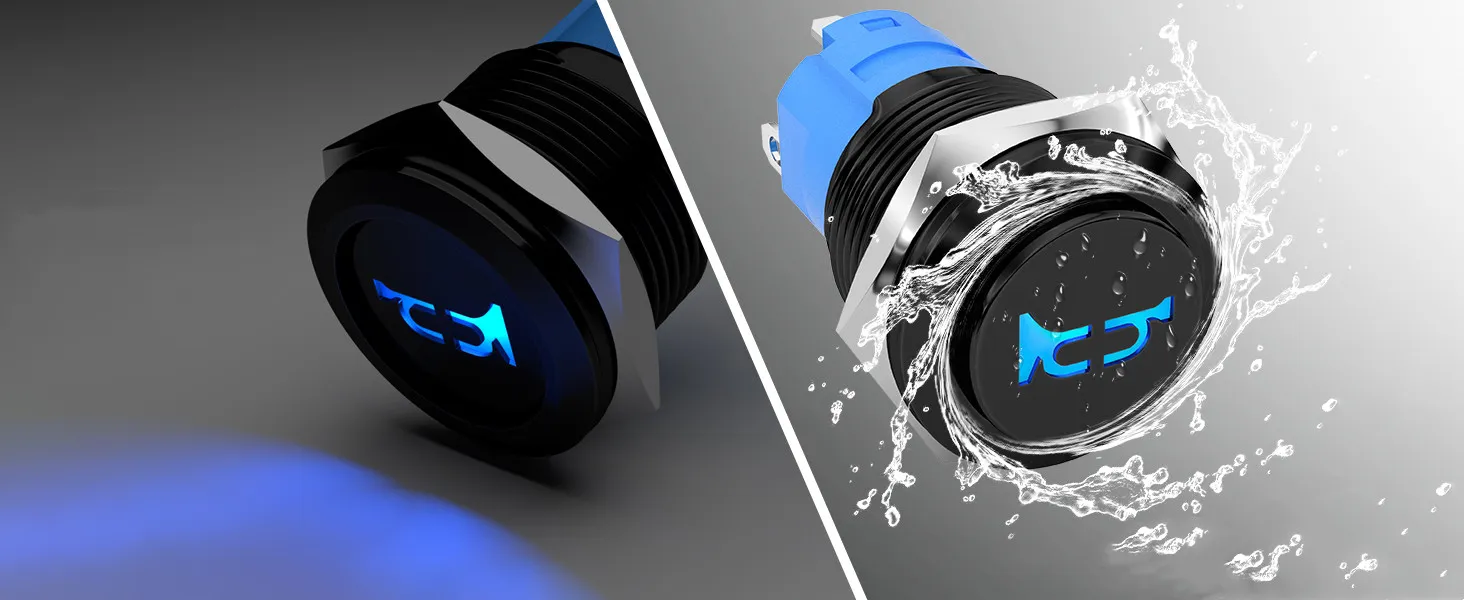

市場にはいくつかの一般的なタイプが販売されています。例えば：1. パネル取り付け型押しボタン – 耐久性とアクセスしやすさが求められる制御盤などでよく使用されます。2. 表面実装型押しボタン – スペースが限られている小型デバイスや回路基板に最適です。3. 防水プッシュボタン – 屋外や産業用途向けに設計されており、防水・防塵性能を備えています。各モデルは、さまざまな電気的条件下でもLEDの輝度を維持しつつ、信頼性の高い性能を発揮するよう設計されています。.

4ピン設計における内蔵LED回路の動作原理

これらのスイッチの内部には、スイッチがオンになっているかどうかを示すための小さなLED回路が組み込まれています。対応するLEDピンに電流が流れると、抵抗が電流を安全なレベルに制限し、LEDの焼損を防ぎます。このシンプルでありながら効果的な設計により、長寿命が確保され、ちらつきなどの一般的なトラブルの防止にも役立ちます。.

4ピンスイッチの配線工事で確認すべき主要な電気定格

スイッチの配線を行う前に、電圧、定格電流、許容損失などの電気的定格を確認してください。電圧降下や短絡などのトラブルを防ぐためには、スイッチを適切な定格のものに合わせることが極めて重要です。また、適切な太さの電線を使用し、十分な絶縁を確保することも、安全な動作を保証するために不可欠な手順です。.

必須の道具と安全対策

電気部品を扱う際には、適切な工具と安全な作業環境が必要です。高品質なドライバー、はんだごて、被覆剥きばさみ、マルチメーターを用意しましょう。これらの工具は、各接続部の状態を測定・確認するために不可欠です。.

特注の照明付き押しボタンスイッチについては、Langirまでお問い合わせください

必要な配線用工具やコネクタの準備

整然とした作業を行うには、信頼性の高い電線、端子コネクタ、および熱収縮チューブが不可欠です。適切な種類のコネクタを使用することで、安定した長期的な接続が確保され、ショートや故障の原因となり得る端子の緩みのリスクを排除できます。.

発光式押しボタンスイッチの設置に適した電線の選び方

予想される電流を過熱することなく流せる電線を選ぶようにしてください。適切な絶縁処理と太さ（ゲージ）を備えた電線を使用することで、電圧降下や干渉などの問題を防止し、回路全体の安定性と効率性を確保できます。.

設置時の基本的な電気安全ガイドラインの遵守

配線作業を行う際は、必ず電源を切ってから作業を開始してください。安全メガネを着用し、通電中の回路には触れないようにし、作業場所が乾燥していて導電性のない状態であることを確認してください。これらの予防措置は、感電や火災などの事故を防ぐとともに、安全かつ専門的な仕上がりを実現するのに役立ちます。.

安全な配線作業のための作業エリアの準備

清潔で整理整頓された作業スペースは、設置作業中のトラブルを減らします。静電気防止マットを敷き、配線の長さを明確に表示し、すべての工具を手元にしっかりと用意しておけば、配線作業中に突然の作業中断を防ぐことができます。.

照明付きスイッチの電圧と電流について理解する

LEDとスイッチの両方の電圧および電流の仕様を把握しておくことは極めて重要です。これにより、部品の故障につながる可能性のある配線ミスを防ぐことができます。マルチメーターを使用すれば、各接続が規定の値を満たしているかを確認でき、設置作業に自信を持てるようになります。.

4ピンプッシュボタンスイッチの配線図の読み方

Understanding wiring diagrams can feel like learning a new language—but it’s all about reading the symbols. The diagram for a 4-pin switch shows each pin’s function and interconnection with the overall circuit.

特注の照明付き押しボタンスイッチについては、Langirまでお問い合わせください

4ピンプッシュボタンスイッチの配線図における標準記号の解釈

回路図では、記号が電源、アース、負荷、LEDを表しています。各記号は標準化されているため、スイッチ上の実際の端子と簡単に照らし合わせることができます。例えば、電源の記号は通常プラス記号のような形をしており、アースは下向きの線が何本か並んだ形で表されます。.

図中の端子と実際の照明付き押しボタンスイッチを照合する

記号の意味を理解したら、それらを実際のスイッチと照らし合わせてください。スイッチの各端子が図面と正しく対応していることを確認してください。このように目視で照合することで、ミスを最小限に抑え、配線が意図したとおりに動作するようになります。.

回路図におけるさまざまな照明配線手法の識別

回路図によって、LEDを組み込む方法が異なる場合があります。回路内に抵抗を明示的に配置する方法もあれば、内部に組み込む方法もあります。これらの違いを理解しておけば、手持ちの部品や希望する照明効果に合わせて配線を調整することができます。.

お使いのスイッチの種類に合った正確な配線図を見つける

必ず、スイッチに同梱されているメーカーの回路図を参照してください。これらの回路図は最も信頼性の高い指針となり、プロジェクトを業界標準に準拠させたまま進めることができます。念のため、オンライン上の回路図については、製品の取扱説明書と照らし合わせて確認してください。.

4ピンスイッチの配線図を読む際に避けるべきよくある間違い

よくあるミスとしては、負荷端子の誤認や、高電圧接続における絶縁要件の省略などが挙げられます。マルチメーターを使用して各接続を再確認し、すべての記号がスイッチの実際のピンと一致していることを確認してください。.

発光式押しボタンスイッチの配線手順ガイド

スイッチの配線を自信を持って行えるよう、わかりやすいガイドをご紹介します。確実な設置を行うために、以下の手順を忠実に実行してください。.

特注の照明付き押しボタンスイッチについては、Langirまでお問い合わせください

4ピンスイッチへの接続に向けたワイヤ端子の準備

電線の被覆を、端子にしっかりと収まる適切な長さまで剥いてください。ただし、銅線が余分に露出しないように注意してください。適切に被覆を剥くことで、確実な接続が確保され、短絡のリスクを最小限に抑えることができます。.

入力電源を照明付き押しボタンスイッチに接続する

電源線を指定された端子に接続してください。ネジ端子またははんだ付けのいずれかの方法で、接続がしっかりと固定されていることを確認してください。この接続により、回路に必要な電圧が供給され、全体の動作に不可欠です。.

デバイスまたは回路を4ピンの押しボタンスイッチの出力端子に配線する

スイッチの負荷側からの出力線を、制御したい機器に接続してください。この配線により、ボタンが押されたときに回路が閉じられます。すべての接続がしっかりと固定されていること、および各端子の周囲に適切な絶縁が施されていることを確認してください。.

Completing the Connections for the Switch’s LED Illumination

スイッチがオンになったときにLEDが点灯するように、LEDの端子を回路に直列に接続してください。LEDに内蔵抵抗がない場合は、電流を制限してLEDを保護するために、回路に抵抗を直列に挿入してください。.

4ピンのスイッチの配線接続がすべて確実に固定され、絶縁されていることを確認する

配線作業が完了したら、マルチメーターを使ってすべての接続箇所を確認してください。不意の短絡を防ぐため、各端子を電気テープや熱収縮チューブで巻き付けたり絶縁したりしてください。この追加の手順により、長期的な信頼性と安全性が確保されます。.

照明付き押しボタンスイッチの一般的な配線構成

配線の設定によって、スイッチやLEDの動作が異なる場合があります。以下に、さまざまな用途で利用される代表的な構成をいくつか紹介します。.

特注の照明付き押しボタンスイッチについては、Langirまでお問い合わせください

スイッチがオンになったときにLEDが点灯するように配線する

この設定では、ボタンが押されたときのみLEDが点灯します。この仕組みにより、回路が閉じられ、デバイスが作動したことが視覚的に示されるため、ユーザーにとって分かりやすくなっています。.

スイッチの位置に関係なく、LEDを常に点灯させる

電源が供給されていることを示すために、LEDを常時点灯させる必要がある場合があります。この配線方法では、LED回路内のスイッチをバイパスすることで、スイッチの状態にかかわらずインジケータが点灯し続けるようにします。.

モーメンタリー動作のための4ピンスイッチ配線の実装

用途によっては、スイッチがモーメンタリー動作（ボタンを押している間だけデバイスを動作させる）を必要とする場合があります。このモーメンタリー構成では、多くの場合、ボタンを離すと直ちにオフ状態に戻る「常開」方式が採用されます。.

発光式押しボタンスイッチでのラッチ機能の設定

ラッチ配線は、外部からのリセットが行われるまで回路を閉じた状態に保ちます。これは、ボタンを押し続けなくても状態を切り替えたい用途に最適です。.

スイッチ内のLEDの電圧要件に応じて配線を調整する

異なる電圧を必要とするLEDを使用する場合は、必ず抵抗値や配線経路を調整してください。この入念な調整により、電圧の不一致による問題を未然に防ぎ、最適な点灯状態と機能を確保することができます。.

4ピンスイッチの配線接続のテストとトラブルシューティング

配線作業が終わったら、しっかりと動作確認を行うことが重要です。まず、すべての接続が確実に行われていることを確認してください。マルチメーターを使用して、電圧が正しい端子に届いていること、およびボタンを押した際にLEDが期待通りに点灯することを確認してください。.

特注の照明付き押しボタンスイッチについては、Langirまでお問い合わせください

電源投入前の初期安全確認の実施

回路に通電する前に、すべての接続箇所で絶縁が適切に行われているか再確認し、配線配置が添付の図と一致していることを確認してください。この安全対策は、不慮の短絡や発熱を防ぐために不可欠です。.

スイッチの正常な動作および点灯を確認する方法

LEDと機器の状態を確認しながら、電源を短時間投入してください。ボタンを押したときにLEDが点灯し、機器が正常に動作すれば、配線は成功です。そうでない場合は、各端子の接続を慎重に再確認してください。.

照明付き押しボタンスイッチのLEDが点灯しない原因の特定

LEDの故障の一般的な原因としては、はんだ接合不良、配線の接続ミス、または抵抗値の不足などが挙げられます。マルチメーターを使用して、LED回路に沿った電圧降下を追跡し、問題点を特定してください。.

スイッチド回路が機能しない場合のトラブルシューティング

回路が動作しない場合は、負荷および電源の接続を再度点検してください。スイッチ自体が正常に動作していること、およびピン間の誤接続がないことを確認してください。これらの問題を修正すれば、通常はすぐに解決します。.

4ピンスイッチの配線の長期的な信頼性を維持する

長期にわたる信頼性を確保するため、接続部に摩耗や腐食の兆候がないか定期的に点検してください。高品質なコネクタを使用し、乾燥した管理された環境下で作業を行うことで、配線が長期間にわたり良好な状態を保つことができます。.
