Brengt een niet-reagerende schakelaar op het bedieningspaneel uw productielijn tot stilstand? Het repareren van een bedieningspaneel met drukknoppen herstelt de uptime door elektrische storingen, mechanische vastlopers, corrosie en schade op te sporen voordat ze leiden tot kostbare stilstand. In deze gids leert u om veelvoorkomende paneelstoringen te diagnosticeren, schakelaars te testen met een multimeter, te beslissen wanneer u moet repareren versus vervangen, schakelaars veilig te vervangen en preventieve onderhoudsroutines op te stellen - terwijl u ontdekt hoe Langir's industriële drukknopschakelaars in bulk en maatwerk uw activiteiten ondersteunen met betrouwbare componenten.
We behandelen:
- Typische paneelstoringen en hun symptomen
- Multimeter-gebaseerde diagnostische procedures
- Beslissingsfactoren voor reparatie versus vervanging
- Stapsgewijze vervangingsmethoden voor schakelaars
- Beste praktijken voor preventief onderhoud
- Essentiële probleemoplossing voor bedradingsschema's
- Deskundig advies over ondersteunde oplossingen van Langir
Neem contact op met Langir voor op maat gemaakte schakelaars voor paneelmontage
Veelvoorkomende problemen waardoor een drukknoppaneel niet werkt
Een slecht werkend drukknoppaneel is vaak het gevolg van versleten contacten, mechanische obstructie, intermitterende bedradingsfouten, omgevingscorrosie of fysieke schade, die elk de circuitcontinuïteit onderbreken en de machinereactie vertragen. Het identificeren van deze hoofdoorzaken vermindert snel de stilstandtijd en verlengt de levensduur van schakelaars.
Elk symptoom wijst op een specifiek diagnostisch pad, wat ons leidt naar gedetailleerde multimetertests ter bevestiging.
Wat veroorzaakt niet-reagerende of dode drukknopschakelaars?
Niet reagerende schakelaars ontstaan wanneer de interne contacten putjes of oxidatie vertonen, waardoor de metalen oppervlakken het circuit niet kunnen voltooien. Reiniging of vervanging van de contactassemblage herstelt de betrouwbare geleiding en machinebesturing.
Een snelle interne inspectie onthult vaak donkere contactvlakken of gesmolten plastic rond de actuator, wat aangeeft dat de integriteit van het circuit is aangetast. Vervolgens onderzoeken we hoe mechanische obstructies zich manifesteren als kleverige knoppen.
Hoe kunnen vastzittende knoppen de werking van het paneel beïnvloeden?
Vastzittende of geblokkeerde knoppen verhinderen dat de plunjer vrij kan bewegen, zodat de schakelaar niet op commando kan in- of uitschakelen. Door bewegende delen te smeren en vuil te verwijderen, wordt het pad van de actuator vrijgemaakt, waardoor een soepele werking en consistente signaaloverdracht wordt gegarandeerd.
Wanneer stof of deeltjes zich rond de rand of veer afzetten, werkt dit als schuurpapier in de actuator, waardoor de respons van de schakelaar verder afneemt en we te maken krijgen met intermitterende storingsverschijnselen.
Wat zijn de symptomen van een intermitterende drukknopschakelaar?
Intermitterende storingen uiten zich als onregelmatig machinegedrag - soms reageert het paneel, soms niet - door losse bedrading, microcarcering bij putjes in contacten of slechte soldeerverbindingen. Door de aansluitingen vast te draaien en de soldeerverbindingen opnieuw te smelten, worden de contacten goed gesloten en vallen er geen onvoorspelbare signalen meer uit.
Erratische uitgangslampjes of flikkerende indicatielampjes gaan vaak gepaard met intermitterende schakelaarstoringen en leiden ons in de richting van omgevingsfactoren zoals corrosie.
Hoe beïnvloedt corrosie de prestaties van drukknopschakelaars?
Corrosie ontstaat wanneer vocht of chemicaliën de contacten van zilverlegeringen aantasten, waardoor de weerstand toeneemt en de contacten onder belasting warm worden. Door de contacten te reinigen met een speciale oplossing en diëlektrisch vet aan te brengen, wordt re-oxidatie voorkomen en worden verbindingen met een lage weerstand in stand gehouden.
Omgevingsafdichtingen en behuizingen met IP-classificatie beschermen de interne onderdelen van de schakelaar ook tegen vervuiling.
Welke fysieke schade komt vaak voor bij drukknoppanelen?
Slagscheuren, gebroken veren of gerafelde bedradingsbundels onderbreken de mechanische werking en de circuitintegriteit. Inspecteer behuizingen op haarscheurtjes en test de veerspanning; het vervangen van veren of het opnieuw bedraden van beschadigde kabels herstelt zowel de mechanische veerkracht als de elektrische continuïteit.
Het aanpakken van fysieke storingen completeert ons overzicht van veelvoorkomende paneelproblemen en leidt direct naar een nauwkeurige diagnose op basis van een multimeter.
Hoe diagnosticeer je problemen met drukknopschakelaars met een multimeter?
Neem contact op met Langir voor op maat gemaakte schakelaars voor paneelmontage
Multimetertests voor elektrische storingen
Multimeters zijn essentieel voor het diagnosticeren van elektrische storingen in drukknoppanelen. Technici kunnen hiermee de continuïteit van het circuit controleren, de spanning meten en de weerstand beoordelen. Deze tests helpen om problemen zoals versleten contacten of bedradingsproblemen op te sporen en zorgen voor een veilige en effectieve probleemoplossing.
Deze logische volgorde voorkomt gevaren en zorgt voor een nauwkeurige foutisolatie.
Welke veiligheidsmaatregelen moet je nemen voordat je gaat testen?
Schakel altijd het bedieningspaneel spanningsloos, sluit stroombronnen af en draag geïsoleerde handschoenen en oogbescherming voordat u bij de aansluitklemmen van de schakelaars komt. Controleer of er geen spanning is met een contactloze tester om accidentele schokken te voorkomen en zowel de technicus als de apparatuur te beschermen.
Een veilige werkomgeving maakt de weg vrij voor nauwkeurige continuïteitstests.
Een continuïteitstest uitvoeren op een drukknopschakelaar
Stel je multimeter in op continuïteitsmodus, sluit de sondes aan op de aansluitingen van de schakelaar en observeer de aflezing: een open circuit (geen pieptoon) bij inactiviteit en een gesloten circuit (pieptoon) bij indrukken. Een falende continuïteitsreactie duidt op verroeste contacten of kapotte interne verbindingen, waardoor de contacten moeten worden vervangen of de schakelaar moet worden omgewisseld.
Nadat de continuïteit van de schakelaar is bevestigd, kan de diagnose worden verfijnd door de werkelijke spanning en weerstand van het circuit te meten.
Spanning en weerstand meten in drukknopschakelingen
Meet, met het paneel onder spanning en de sondes over de belastingszijde van de schakelaar, de spanningsval bij bediening; hoge weerstandswaarden boven de specificaties wijzen op contactdegradatie. Verwijder de stroom om de weerstand over de klemmen te testen in ohm-modus; waarden buiten de toleranties van de fabrikant wijzen op aangetaste contacten of bedrading.
Nauwkeurige meetwaarden worden gebruikt voor het interpreteren van fouttypen voor gerichte reparaties.
Multimeterwaarden interpreteren voor foutdetectie
Een continue pieptoon bij bediening bevestigt de integriteit van het circuit; inconsistente pieptonen of hoge weerstand duiden op slijtage van de contacten of intermitterende bedrading. Vergelijk meetwaarden met referentiewaarden - meestal onder 0,1 Ω voor gesloten contacten - en vervang of reinig onderdelen als de drempelwaarden worden overschreden.
Door deze resultaten te interpreteren kunnen we beslissen of een reparatie de service kan herstellen of dat volledige vervanging gerechtvaardigd is.
Een drukknopschakelaar of paneel repareren vs. vervangen
Bij de keuze tussen reparatie en vervanging worden kosten, stilstand en betrouwbaarheid op de lange termijn in balans gebracht door de ernst van de schade, de beschikbaarheid van onderdelen en de gevolgen voor de productie te beoordelen.
Door deze te evalueren kunnen machinebeheerders hun onderhoudsbudgetten optimaliseren en tegelijkertijd de uptime op peil houden.
Welke factoren bepalen of reparatie haalbaar is
Kleine contactpitting, lijmresten of losse bedrading kunnen vaak worden opgelost door reiniging, smering en het vastdraaien van de klemmen, waardoor de kosten laag blijven en de schakelaar weer goed werkt zonder te hoeven wachten op de levering van onderdelen.
Wanneer de schade groter is, is volledige vervanging de meest betrouwbare aanpak.
Hoe onherstelbare schade aan drukknopschakelaars te identificeren
Gebarsten behuizingen, verbogen veren of ernstig gecorrodeerde contacten die niet meer gereinigd kunnen worden om de signaalintegriteit te herstellen, zijn tekenen van onherstelbare schakelaars. Op dat moment zorgt vervanging voor consistente prestaties en voorkomt het terugkerende storingen.
Het kwantificeren van deze beperkingen verduidelijkt de werkelijke kosten van stilstand versus het bestellen van nieuwe onderdelen.
Wat zijn de kosten en downtime van vervanging?
Het vervangen van individuele schakelaars neemt doorgaans 10-20 minuten per eenheid in beslag en omzeilt terugkerende storingen, terwijl het vervangen van schakelaars op paneelniveau een volledige herbedrading en kalibratie vereist. Door te kiezen voor bulkorders van een vertrouwde leverancier als Langir worden doorlooptijden geminimaliseerd en volumekortingen verkregen.
Nu de reikwijdte van vervanging duidelijk is, gaan we onderzoeken hoe Langir snelle oplossingen ondersteunt.
Hoe Langir Vervanging ondersteunt met industriële schakelaaroplossingen

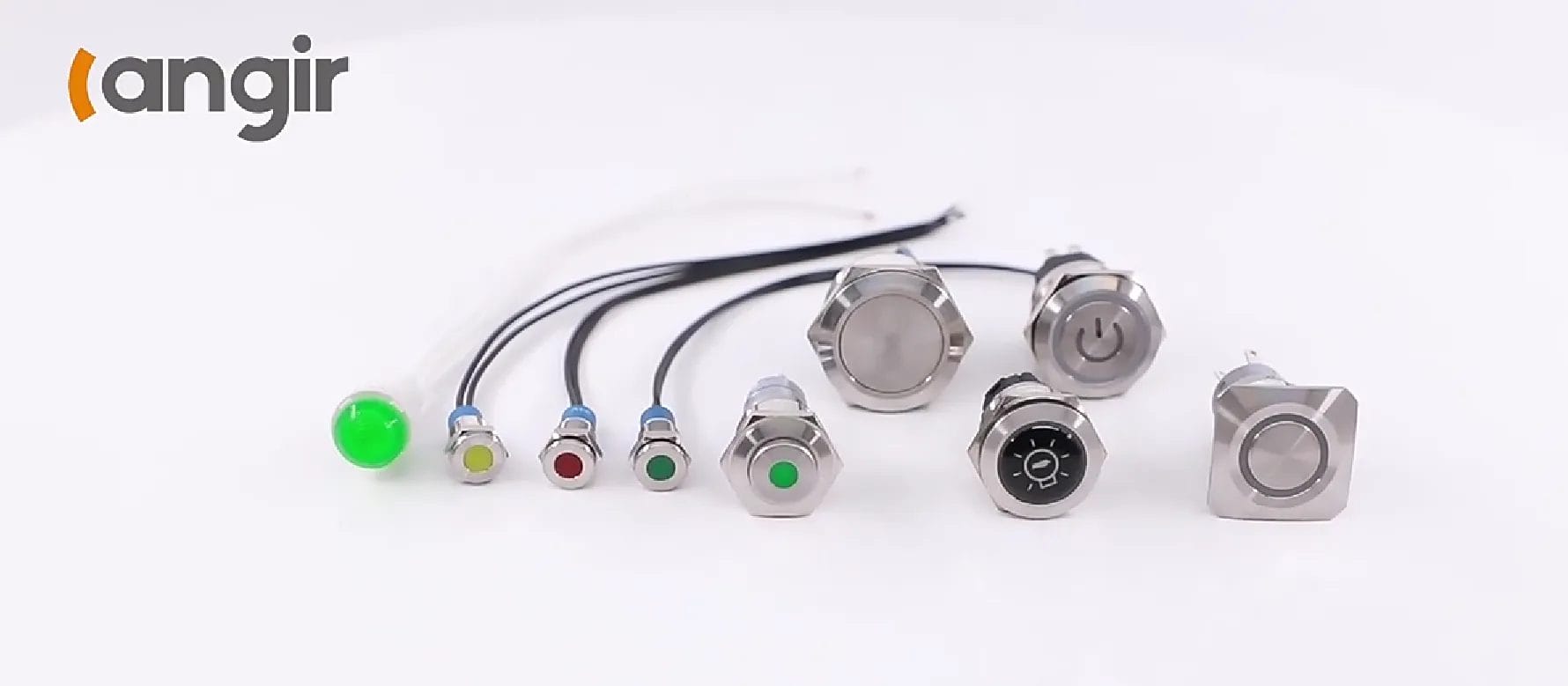

Langir levert IP-goedgekeurde momentschakelaars, vergrendelschakelaars en verlichte drukknopschakelaars met zilverlegering contacten en TÜV-certificeringen, ondersteund door bulkorderprijzen en aangepaste graveerservices. Bekijk de industriële drukknopschakelaars van Langir om de juiste vervanging te vinden en vertragingen bij de aanschaf te beperken.
Uitgerust met nieuwe onderdelen, volg de gedetailleerde vervangingsprocedures hieronder.
Stap-voor-stap procedures voor het vervangen van industriële drukknopschakelaars
Om een defecte schakelaar te vervangen, moet de juiste nieuwe eenheid worden gekozen, gereedschap worden verzameld, het oude onderdeel worden gedesoldeerd, de nieuwe schakelaar worden bedraad en de werking worden gecontroleerd om een naadloze herintegratie in het bedieningspaneel te garanderen.
Zo kiest u de juiste vervangende schakelaar voor uw bedieningspaneel
Stem de montagediameter, contactwaarden, IP-classificatie en actuatorstijl van de nieuwe schakelaar af op de vereisten van het paneel. Door de datasheets van Langir te raadplegen, bent u verzekerd van een juiste pasvorm en naleving van de machinespecificaties, waardoor verkeerde passing en voortijdige storingen worden voorkomen.
De nauwkeurigheid van de selectie heeft een directe invloed op het installatiegemak en de betrouwbaarheid van het paneel.
Welk gereedschap is nodig voor een veilige en effectieve vervanging?
Een temperatuurgeregelde soldeerbout, desoldeervlecht, geïsoleerde schroevendraaiers, contactreiniger en een kwaliteitsmultimeter vormen de essentiële gereedschapskist. Elk instrument garandeert een gecontroleerde verwijdering, reiniging en controle van de installatie van nieuwe schakelaars zonder bijkomende schade aan het paneel.
Voorbereide technici kunnen zich dan richten op het verwijderen met een minimaal risico.
Een defecte drukknopschakelaar desolderen en verwijderen
Als de stroom is uitgeschakeld en het paneel niet is ontgrendeld, gebruikt u de soldeerbout op elk aansluitpunt, verwijdert u het soldeer met behulp van een desoldeervlecht en trekt u het schakelaarhuis voorzichtig uit het montagegat. Reinig resterende flux met isopropylalcohol voordat u de nieuwe schakelaar plaatst om een stevige mechanische en elektrische verbinding te garanderen.
Schone aansluitingen maken de weg vrij voor nauwkeurige bedrading van de vervangende schakelaar.

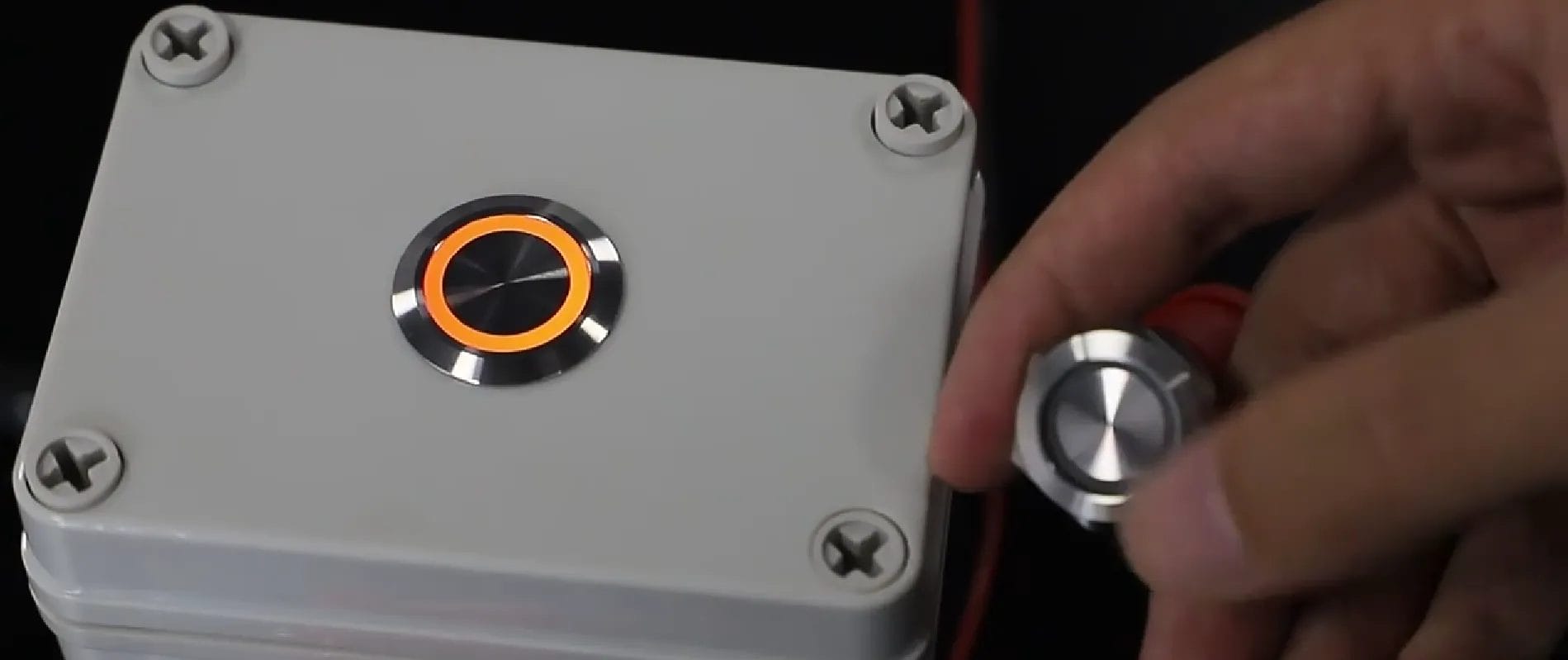

Een nieuwe drukknopschakelaar bedraden en correct installeren
Plaats de nieuwe schakelaar in de paneeluitsparing en soldeer vervolgens elke klem aan de bijbehorende draad volgens het bedradingsschema. Bevestig de montagehardware stevig om de IP-bescherming te behouden en een consistente contactdruk in de schakelkast te handhaven.
De juiste bedrading ondersteunt nauwkeurig testen en langdurige prestaties.
De nieuwe schakelaar testen na installatie
Zet het paneel weer onder spanning en gebruik een multimeter om de continuïteit bij bediening en de juiste spanning onder belasting te bevestigen. Laat de schakelaar meerdere keren draaien om de mechanische terugkeer en de elektrische stabiliteit te controleren en controleer vervolgens de reactie van de aangesloten apparatuur om een naadloze integratie en herstelde functionaliteit van het bedieningspaneel te garanderen.
Verificatie rondt het vervangingsproces af en leidt tot preventieve onderhoudsstrategieën.
Hoe kan preventief onderhoud de levensduur van drukknoppanelen verlengen?
Neem contact op met Langir voor op maat gemaakte schakelaars voor paneelmontage
Preventief onderhoud voor industriële apparatuur
Regelmatig onderhoud, waaronder reiniging, milieubescherming en inspectie, is cruciaal om de levensduur van drukknoppanelen te verlengen. Deze werkwijzen voorkomen veelvoorkomende storingen zoals vuilafzetting en corrosie en zorgen voor betrouwbare prestaties in industriële omgevingen.
- Routinematige reiniging Reinig externe oppervlakken en interne contacten met contactreiniger om stof en oxidatie te verwijderen.
- Bescherming van het milieu Breng weerafdichtingen aan of upgrade naar behuizingen met een hogere IP-waarde om schakelaars te beschermen tegen vocht en deeltjes.
- Inspectiecontrolepunten Controleer actuators, veren, kabelbomen en paneelafdichtingen op tekenen van vermoeidheid of degradatie.
- Smeerpraktijken Gebruik spaarzaam diëlektrisch vet op bewegende onderdelen om wrijving te verminderen en corrosie te voorkomen zonder het elektrisch contact te belemmeren.
Door deze stappen elk kwartaal of volgens uw onderhoudsplan uit te voeren, voorkomt u veel voorkomende storingen en zorgt u ervoor dat panelen probleemloos blijven werken.
Hoe kunnen bedradingsschema's helpen bij het oplossen van problemen met drukknoppenpanelen?
Bedradingsschema's brengen de normaal-open (NO) en normaal-gesloten (NC) contacten van elke schakelaar in kaart met de besturingscircuits, waardoor verkeerde bedrading, kortsluiting of open circuits aan het licht komen zodat technici storingen zonder giswerk kunnen lokaliseren.
Wat zijn de basisprincipes voor bedrading van drukknopschakelaars?
Een normaal open contact blijft open tot het wordt bediend, terwijl een normaal gesloten contact het circuit verbreekt als het wordt ingedrukt. De juiste bedrading zorgt ervoor dat elke schakelaar de beoogde regelfunctie uitvoert en voorkomt dat de motor onbedoeld start of stopt.
Als je deze basisprincipes begrijpt, ben je goed voorbereid op het identificeren van bedradingsfouten.
Losse of beschadigde bedrading identificeren en repareren
Inspecteer de aansluitblokken visueel op verdwaalde draadstrengen of verkleuring en draai de draden vervolgens vast of maak ze opnieuw vast met de juiste krimpconnectoren. Het vervangen van gerafelde draden en het opnieuw solderen van koude verbindingen herstelt de goede geleiding en voorkomt intermitterende storingen.
Veilige verbindingen zorgen voor een betrouwbare werking van het paneel en voorkomen schade door hitte.
Wat zijn de tekenen van kortsluiting of open circuits in panelen?
Kortsluiting veroorzaakt doorgebrande zekeringen, doorgeslagen stroomonderbrekers of verbrande bedradingsisolatie, terwijl open circuits knoppen en dode controlelampjes veroorzaken. Als je deze symptomen op een bedradingsschema ziet, kun je de fouten terugvoeren naar specifieke aansluitingen van schakelaars of kabelbomen.
Nauwkeurig in kaart brengen van symptomen versnelt reparatie en voorkomt herhaalde storingen.
Elektrische bedrading in regelpanelen veilig opsporen en verhelpen
Schakel circuits spanningsloos, controleer de nulspanning met een contactloze tester en volg dan stap voor stap het bedradingsschema met geïsoleerd gereedschap. Markeer elke losgekoppelde draad en documenteer uw stappen om duidelijkheid te behouden tijdens het hele proces van probleemoplossing en te zorgen voor een veilige inschakeltest.
Veilige bedradingspraktijken sluiten de lus voor paneeldiagnose en versterken de onderhoudsroutines.
Hoe een drukknoppaneel repareren | veelgestelde vragen
Neem contact op met Langir voor op maat gemaakte schakelaars voor paneelmontage
Welk gereedschap is essentieel voor het oplossen van problemen met drukknoppanelen?
Voor het effectief oplossen van problemen met drukknoppanelen zijn onder andere een multimeter voor het testen van de continuïteit en spanning, geïsoleerde schroevendraaiers voor veilige toegang en een soldeerbout voor noodzakelijke reparaties essentieel. Daarnaast helpt het bij de hand hebben van contactreiniger om de verbindingen schoon te houden, terwijl diëlektrisch vet kan worden gebruikt om te beschermen tegen corrosie. Een contactloze spanningstester wordt ook aanbevolen om de veiligheid te waarborgen voordat er aan spanningvoerende circuits wordt gewerkt. Met al dit gereedschap kunnen technici een diagnose stellen en problemen efficiënt oplossen.
Hoe vaak moet preventief onderhoud worden uitgevoerd op drukknoppanelen?
Preventief onderhoud voor drukknoppanelen zou idealiter elk kwartaal moeten worden uitgevoerd of wanneer de operationele eisen dit vereisen. Regelmatige inspecties helpen bij het identificeren van vroege tekenen van slijtage, zoals corrosie of vuilafzetting, die tot storingen kunnen leiden als er niets aan wordt gedaan. Reiniging, smering en milieubeschermende maatregelen moeten deel uitmaken van deze routine om optimale prestaties te garanderen. Het opstellen van een onderhoudsschema dat is afgestemd op het specifieke gebruik en de omgeving van de apparatuur kan de levensduur van de panelen aanzienlijk verlengen.
Wat zijn de voordelen van het gebruik van IP-behuizingen voor drukknoppanelen?
Behuizingen met IP-classificatie bieden essentiële bescherming voor drukknoppanelen tegen stof, vocht en andere omgevingsverontreinigingen. Deze classificaties geven de mate van bescherming tegen binnendringing aan, zodat de schakelaars onder zware omstandigheden goed blijven functioneren. Door IP-behuizingen te gebruiken, voorkom je corrosie en mechanische storingen, die vaak voorkomen in industriële omgevingen. Dit verhoogt niet alleen de betrouwbaarheid van de besturingssystemen, maar verlaagt ook de onderhoudskosten en stilstandtijd, wat uiteindelijk de operationele efficiëntie verbetert.
Hoe weet ik of een drukknopschakelaar aan vervanging toe is?
Een drukknopschakelaar moet worden vervangen als deze tekenen van onherstelbare schade vertoont, zoals gebarsten behuizingen, ernstig gecorrodeerde contacten of kapotte interne onderdelen die niet kunnen worden gerepareerd. Als de schakelaar ondanks reparaties niet consistent functioneert, is het misschien tijd voor vervanging. Regelmatig testen met een multimeter kan helpen om hardnekkige problemen op te sporen en als de schakelaar niet voldoet aan de specificaties van de fabrikant voor weerstand of continuïteit, is vervanging aan te raden om een betrouwbare werking te garanderen.
Wat is de rol van diëlektrisch vet bij het onderhoud van drukknoppen?
Diëlektrisch vet speelt een cruciale rol bij het onderhoud van drukknoppenpanelen door een beschermende barrière te vormen tegen vocht en corrosie op elektrische contacten. Wanneer het spaarzaam wordt aangebracht op bewegende delen en aansluitingen, vermindert het de wrijving en voorkomt het oxidatie zonder de elektrische geleiding te belemmeren. Hierdoor blijven de prestaties betrouwbaar en wordt de levensduur van de schakelaars verlengd. Het is echter belangrijk om het oordeelkundig te gebruiken, omdat overmatig gebruik vuil en afval kan aantrekken, wat kan leiden tot operationele problemen.
Wat moet ik doen als mijn drukknoppaneel nog steeds niet reageert na het oplossen van problemen?
Als je drukknoppaneel niet reageert na een grondige probleemoplossing, kan dit wijzen op een ernstiger onderliggend probleem, zoals een fout in het besturingscircuit of een probleem met de voeding. In dergelijke gevallen is het raadzaam om het bedradingsschema te raadplegen om te controleren op kortsluitingen of open circuits. Als het probleem aanhoudt, overweeg dan om professionele hulp in te roepen voor een grondiger analyse en reparatie, omdat voor verdere diagnostiek gespecialiseerde kennis en gereedschappen nodig kunnen zijn.
Kan ik drukknoppen zelf repareren of moet ik een vakman inhuren?
Kleine reparaties, zoals het schoonmaken van contacten of het vastdraaien van losse verbindingen, kunnen vaak worden uitgevoerd door mensen met technische basisvaardigheden en het juiste gereedschap. Maar voor complexere zaken, zoals het vervangen van interne componenten of het oplossen van elektrische storingen, is het aan te raden om een professional in te huren. Professionals hebben de expertise om de veiligheid en naleving van elektrische normen te garanderen, wat cruciaal is in industriële omgevingen. Beoordeel de ernst van het probleem om de beste aanpak te bepalen.
