Geçiş Anahtarı Nasıl Bağlanır?

Geçiş anahtarları, çalışma hakkında dokunsal geri bildirim sağlayan basit açma ve kapama anahtarlarıdır. LED geçiş anahtarları, SPST geçiş anahtarları, DPDT geçiş anahtarları ve daha fazlası bazı geçiş anahtarı türleridir. Yaygın kullanımlarına rağmen, bir geçiş anahtarının nasıl kablolanacağı sorusu vardır. Temel bilgileri ve elektrikli bileşenlerle nasıl çalışılacağını biliyorsanız bu işlem zor değildir.

Bir geçiş anahtarının nasıl kablolanacağı sürecini aydınlatmak ve temel adımları ayrıntılı bir şekilde incelemek için okumaya devam edin.

Geçiş Anahtarının Bileşenleri ve Çalışması

Bir geçiş anahtarının nasıl kablolanacağını tartışmadan önce, yapısı ve çalışması hakkında genel bir bakışa sahip olalım.

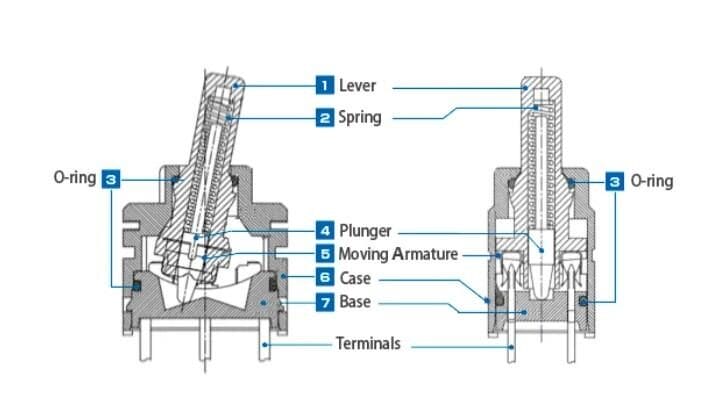

İnşaat

Bir geçiş anahtarının nasıl kablolanacağının ayrıntılarına dalmadan önce öğrenmeniz gereken geçiş anahtarının bileşenleri şunlardır:

Kol

Kullanıcıların anahtarı çalıştırmak için fiziksel olarak manipüle ettikleri dış tutamaktır. Geçiş anahtarı için mekanik bir avantaj sağlayarak açık ve kapalı konumlar arasında kolay geçiş yapılmasına olanak tanır.

Bahar

Kol çalıştırılmadığında geçiş anahtarının varsayılan konumuna dönmesini sağlayan çok önemli bir bileşen. Yay mekanizması güvenilir ve tutarlı bir anahtarlama eylemi sağlar.

O-ring

O-ring, kasa, taban ve geçiş anahtarının diğer hareketli parçalarını birbirine bağlayan kauçuk bir parçadır. Kolu tozdan, nemden veya diğer yabancı unsurlardan korur. Bu nedenle, geçiş anahtarının uzun ömürlü ve dayanıklı olmasını sağlar.

Piston

Piston, kolun manipülasyonuna yanıt olarak hareket eden bir geçiş anahtarının bileşenidir. Çalışma basittir: pistonun hareketi dahili mekanizmayı tetikler. Bu da elektrik kontaklarının anahtarın konumuna bağlı olarak açılmasını veya kapanmasını sağlar.

Hareketli Armatür

Kol, hareketli armatür olarak bilinen U şeklinde bir kontağa sahiptir. Bu U şeklindeki kontağın ucu kolla birlikte hareket eder ve terminaller anahtarı açmak için uçların arasına yerleştirilir.

Dava

Dış kabuk veya muhafaza, dahili bileşenleri çevreler ve korur. Amacı, geçiş anahtarına yapısal bütünlük sağlamaktır. Bu, anahtarın dış etkenlerden korunurken tam olarak çalışmasını sağlar.

Üs

İç elemanların montajı ve sabitlenmesi için temel oluşturur. Bu, anahtara stabilite sağlar ve genellikle kabloları bağlamak için terminaller içerir.

Geçiş Anahtarı Çalışması

Artık bir geçiş anahtarının bileşenlerini bildiğinize göre, bir geçiş anahtarını nasıl kablolayacağınıza geçmeden önce çalışmasını inceleyelim:

Bir geçiş anahtarının çalışması basittir! İlk olarak, kullanıcı kolu hareket ettirir ve bağlı piston hareket ederek dahili yayı sıkıştırır veya serbest bırakır. Bu piston hareketi, anahtarın içindeki hareketli armatürün konumunu etkiler. Dolayısıyla bu, elektrik kontaklarının durumunda bir değişikliğe yol açar - devreleri bağlar veya ayırır.

Elektrik bağlantısı akımın akmasına izin verirken, bağlantının kesilmesi devreyi keser. Geçiş anahtarlarının sorunsuz çalışması, onları aydınlatma cihazları ve endüstriyel bileşenler gibi uygulamalarda kullanışlı hale getirir.

Teklif İsteyin

Geçiş Anahtarı Nasıl Bağlanır?

Vakit geldi! Basit bir geçiş anahtarının nasıl kablolanacağına yardımcı olan adımlara bakalım:

Adım 1: Cihazınızın Panelinde Bir Geçiş Anahtarı Kurulumu

Her şeyden önce, anahtarı cihazınızın kontrol paneline monte edin. Bunun için süreç şu şekilde verilmiştir:

- 1. Başlamadan önce cihazın tüm güç bağlantısını kesin. Yöntem cihaza göre değişir, örneğin arabalar için negatif akü terminalinin bağlantısını kesmek veya diğer cihazlar için güç kaynağının fişini çekmek gibi.

- 2. Dahili kablo tesisatına erişmek için paneli veya muhafazayı çıkarın. Bu, dış panelin veya muhafazanın çıkarılmasını içerir. Tornavida, levye veya diğer aletleri kullanarak yalnızca anahtarı takmayı düşündüğünüz gerekli bölümü çıkarmaya çalışın.

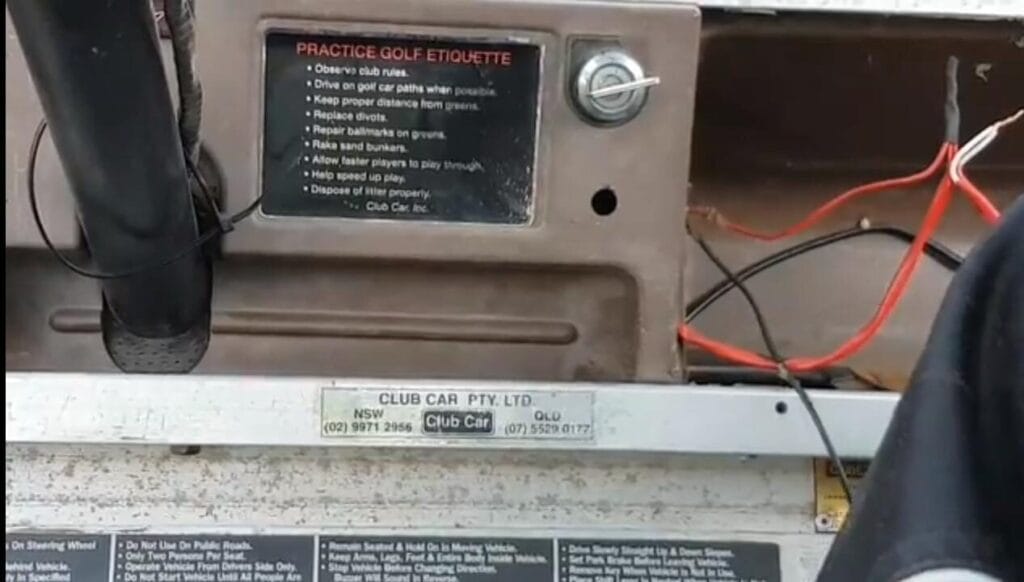

Delik için anahtar burcunun çapını ölçün

3. Panelden dışarı çıkacak delik için anahtar burcunun çapını ölçün. Bu, açmanız gereken deliğin boyutunu ve şeklini bulmanıza yardımcı olacaktır. Geçiş anahtarları söz konusu olduğunda, bu genellikle dairesel şekilli bir deliktir.

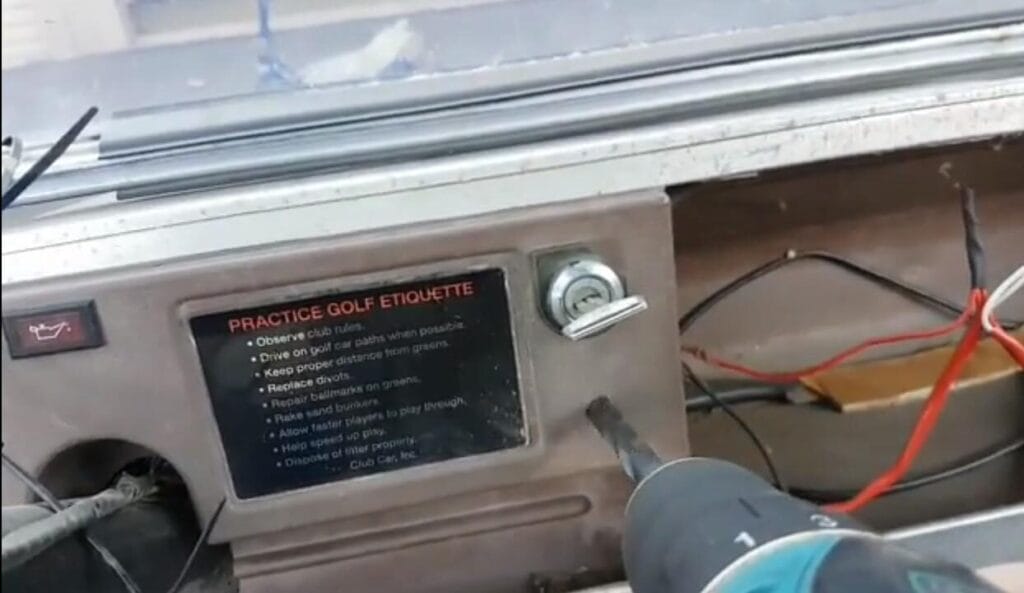

Anahtara uyması için panelde bir delik açın veya kesin

4. Anahtarı takmak için panelde bir delik açın veya kesin; uygun bir alet kullanın, örneğin HSS burgulu matkap ucu ahşap, plastik, dekupaj testeresi, zımpara kağıdı veya yumuşak çelik için.

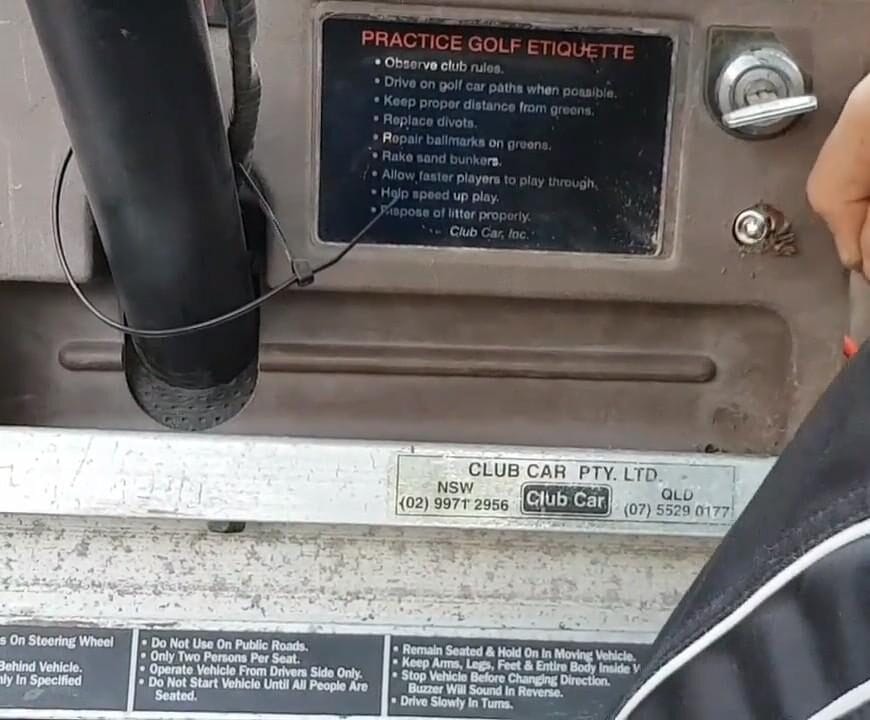

Geçiş anahtarını panelin alt tarafından takın

5. Geçiş anahtarını panelin alt tarafından takın; anahtarı deliğe yerleştirin ve yuvasıyla yerine sabitleyin. Bu, anahtarı yuvadan geçirmeyi ve temel bir geçiş anahtarı kurulumu için burcuna bir sıkma somunu geçirme gibi bir somunla sıkmayı içerir.

Adım 2: Geçiş Anahtarınızı Cihazınıza Bağlama

Daha sonra, geçiş anahtarınızı cihazınıza nasıl bağlayacağınızı tartışalım. Bunun için adımlar şunlardır:

- 1. Anahtarınız veya cihazınızla birlikte verilen talimatlara bakın. Cihazların elektrik konfigürasyonları önemli ölçüde değişebilir ve bu adımlar basit bir açma-kapama geçiş anahtarı (SPST) için genel yönergelerdir.

- 2. Zamandan tasarruf etmek ve istenmeyen hasarları önlemek için şüpheniz varsa uzman bir elektrikçiye danışın.

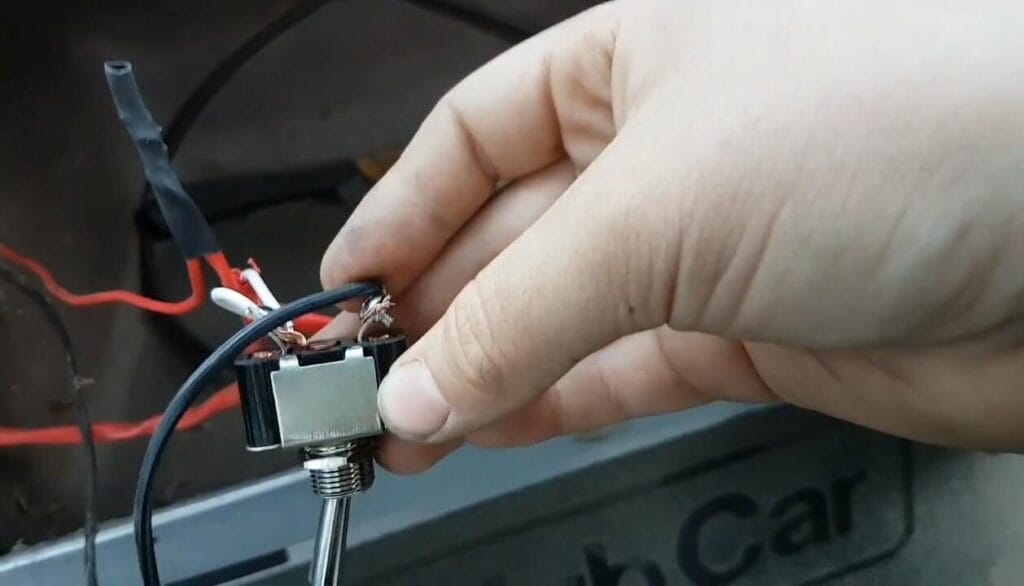

Cihazınızdaki besleme kablosunu tel kesiciler kullanarak kesin

3. Cihazınızdaki besleme kablosunu, her iki ucunu da geçiş anahtarına yönlendirmeye izin verecek şekilde tel kesiciler kullanarak kesin. Bir kablo sıyırıcı kullanarak her bir uçtan yaklaşık 1⁄ 2 inç (1,3 cm) yalıtım sıyırın.

- 4. Ekle pigtail uzatma için gerekiyorsa. Mevcut kablonun ölçüsünü bulun, aynı ölçüden bir parça kesin ve her iki ucundan yarım inç yalıtım sıyırın. Bir ucunu tel somun kullanarak besleme kablosuna bağlayın.

- 5. Besleme kablosunu türüne göre geçiş anahtarına bağlayın:
  - - Kablo uçlu geçiş anahtarları için, her bir kablonun ucunu besleme kablolarına bükün ve kablo somunları ile sabitleyin.
    - Vidalı terminallere sahip geçiş anahtarları söz konusu olduğunda, besleme kablolarının uçlarını terminallerin üzerinden geçirin ve vidaları sıkın.
    - Lehim bağlantılı geçiş anahtarları için, kablo uçlarını anahtar terminalleri etrafında bükün, bir havya ile ısıtın ve lehimin akmasına ve eklemi kaplamasına izin verin.
- 6. Cihazın güç kaynağını dikkatlice yeniden bağlayarak anahtarınızı test edin. İstenildiği gibi çalışıyorsa, paneli veya cihaz muhafazasını değiştirerek bir geçiş anahtarının başarılı kurulumunu tamamlayabilirsiniz.

İşte bu kadar ve bir geçiş anahtarının nasıl kablolanacağı ile işiniz bitti!

Güvenlik Önlemleri

Geçiş anahtarı kablolama işlemi için göz önünde bulundurmanız gereken güvenlik önlemleri verilmiştir:

Güç Kapalı

Bu asla kaçırılmaması gereken bir şey! Bir geçiş anahtarını nasıl bağlayacağınıza geçmeden önce güç kaynağını kapatmalısınız. Bu, olası elektrik çarpması ve kısa devre sorunlarını önlemeye yardımcı olur.

Güç Kaynağını İki Kez Kontrol Edin

Güç kaynağını kapatmış olsanız bile, kablolama işine başlamadan önce gücün kapalı olduğundan emin olmak için bir voltaj test cihazı kullanmalısınız. Bu, elektrik akımının mevcut olmadığını iki kez kontrol ederek ekstra bir güvenlik katmanı sunar.

Uygun Araçlar

Bir geçiş anahtarının nasıl kablolanacağına ilişkin alet seçimi doğru olmalıdır. Yalıtımlı tornavidalar ve tel sıyırıcılar seçmelisiniz. Bunlar canlı kablolarla kazara temas riskini azaltır, böylece kurulum sırasında genel güvenliği artırır.

Talimatları Takip Edin

Bu güvenlik ipucu bir zorunluluktur! Bir geçiş anahtarının nasıl bağlanacağına ilişkin üreticinin yönergelerini doğru bir şekilde anlamalı ve bunlara uymalısınız. Neden mi? Farklı geçiş anahtarı türlerinin farklı kurulum yöntemleri vardır. Yönergeleri takip etmek doğru bir kurulum sağlar.

Nitelikli Yardım

Geçiş anahtarı bağlama işleminin gerektirdiği teknik yeterliliğe sahip değilseniz, bir elektrikçiden yardım almalısınız. Çünkü elektrik işleri tehlikelidir ve profesyonel yardım sizi herhangi bir talihsiz olaydan kurtarabilir.

Koruyucu Donanım

Güvenlik gözlükleri ve yalıtımlı eldivenler de dahil olmak üzere koruyucu ekipmanlarınızı giymeyi unutmayın. Bu, elektrikli bileşenlerle bağlantılı risklere karşı ek bir güvenlik katmanıdır.

Kablo Tesisatını İnceleyin

Cihazınızın kablo tesisatında aşınma, hasar veya gevşek bağlantı belirtileri olup olmadığını mutlaka kontrol edin. Herhangi bir sorun varsa, derhal ele alın. Bu, elektrik sorunlarının önlenmesine ve güvenli bir çalışma ortamının korunmasına yardımcı olur.

Tercih Edilebilecek En İyi Toggle Switchler!

Artık bir geçiş anahtarını nasıl kablolayacağınızı bildiğinize göre, deneyebileceğiniz en iyi geçiş anahtarı seçeneklerine bakalım:

Langir 19mm Anti Vandal Geçiş Anahtarı

Bu 19mm Anti-Vandal Geçiş Anahtarı çeşitli uygulamalarda sağlam ve güvenilir performans sunar. 250VAC'de 10A elektriksel değer, verimli güç kontrolü sağlar. Mekanik ömrü etkileyici bir şekilde 200.000 döngüye yayılırken, elektrik ömrü 6.000 döngüye ulaşarak kalıcı işlevselliği garanti eder.

Maksimum ≤50mΩ temas direncine sahip olan bu anahtar, mükemmel iletkenliği korur. Maksimum ≥100MΩ yalıtım direnci ve 2.000VAC dielektrik dayanımı, elektriksel bütünlüğünü vurgular.

Teklif İsteyin

20°C ila 55°C arasındaki sıcaklıklarda çalışarak çok yönlülük sunar. Bu IP kodu IP67, zorlu ortamlarda üstün performans göstermesini sağlar. Ayrıca, 4N'lik çalıştırma kuvveti dokunsal bir tepki sağlar. Uyarlanabilir 1-10 mm panel kalınlığı aralığı çeşitli kurulumlara uygundur. 5-14Nm'lik montaj somunu torku gereksinimi güvenli kurulum sağlar. Bu nedenle, bu geçiş anahtarı elektrik kontrol ihtiyaçlarınız için dayanıklı ve verimli bir seçimdir.

Temel Özellikler

Elektriksel Değerlendirme: Verimli güç kontrolü için 250VAC'de 10A.
İzolasyon Direnci: Elektriksel bütünlük için ≥100MΩ maks.
Dielektrik Dayanımı: 2.000VAC'ye dayanıklıdır ve sağlam performans sağlar.
Çalışma/Depolama Sıcaklığı: 20°C ila 55°C arasındaki sıcaklıklarda çok yönlü kullanım.
Nem Koruması: Zorlu ortamlarda güvenilir çalışma için IP67 sınıfı.

Teklif İsteyin

Geçiş Anahtarı Satın Alırken Nelere Dikkat Edilmeli?

Bir geçiş anahtarının nasıl kablolanacağı ve denenecek en iyi seçenek ile ilgili her şey bitti mi? Özel ihtiyaçlarınız için en iyi geçiş anahtarını seçmenin temel parametrelerini tartışalım.

Uyumluluğu Değerlendirin

Öncelikle, geçiş anahtarının özel uygulamanızla uyumluluğunu iyice değerlendirin. Sorunsuz entegrasyon sağlamak için voltaj, akım ve çevresel koşullar gibi faktörleri göz önünde bulundurun.

Tiple İlgili Hususları Asla Göz Ardı Etmeyin

Geçiş anahtarının türüne çok dikkat edin. Seçenekler arasında tek kutuplu, çift kutuplu, tek atışlı, çift atışlı, LED vb. bulunur. Doğru tipin seçilmesi, kullanım amacınızı ve işlevsellik gereksinimlerinizi karşılamak için çok önemlidir.

Elektriksel Derecelendirmeye Öncelik Verin

Anahtarın elektrik değerini asla göz ardı etmeyin. Akım ve voltaj açısından devrenizin veya cihazınızın talepleriyle uyumlu olduğunu doğrulayın. Örneğin, cihazınız 12 A akım gerektiriyorsa, 10 A dereceli bir anahtar kullanmayın. Bu, güvenilir ve emniyetli çalışma için önemlidir.

Zihin Mekanik Yaşam

Burada önemli olan, geçiş anahtarının mekanik ömrünü göz önünde bulundurmayı unutmayın. Bir geçiş anahtarının kaç döngüye dayanabileceğine bakın ve beklenen kullanım modellerinize uymasını sağlayın. Neden mi? Uygun mekanik ömre sahip bir anahtar uzun ömür ve dayanıklılık sağlar.

Maliyet ve Kalite

Maliyet ile geçiş anahtarının kalitesini dengeleyin. Anahtar sisteminizin performansı ve güvenliği açısından kritik önem taşıyorsa daha düşük bir fiyat için kaliteden ödün vermekten kaçının.

SSS

Bir Geçiş Anahtarının Voltajı Nedir?

Bir geçiş anahtarının voltajı değişir ve belirli modele ve uygulamaya bağlıdır. Geçiş anahtarları çeşitli voltaj değerlerinde mevcuttur. Genellikle, bu anahtarların 12 V veya 15 A değerine sahip olduğunu görürsünüz. Anahtarın cihazınızın veya uygulamanızın voltaj değeriyle eşleşip eşleşmediğini kontrol etmek her zaman iyi bir fikirdir.

Bir Geçiş Anahtarında 1 2 3 Ne Anlama Gelir?

Geçiş anahtarı üzerindeki numaralar aşağıdakileri ifade eder: Terminal 1 bir yüke veya aksesuara bağlanır, Terminal 3 başka bir yüke veya aksesuara bağlanır ve Terminal 2 güç kaynağına bağlanır. Anahtar iki bağlantı arasında geçiş yapar ve sürekli bir akım akışı sağlar.

4 Yollu Geçiş Anahtarı Nedir?

Üç yollu anahtara benzeyen dört yollu anahtar, dört terminale sahiptir. Tek bir armatürün üç konumdan kontrol edilmesini sağlayan bir toprak terminali ve diğer üç terminal vardır. Birden fazla girişi olan daha büyük odalarda daha fazla kontrol ve rahatlık sunarak faydalı olduğunu kanıtlar.

Sonuç

Bir geçiş anahtarının nasıl kablolanacağı basit bir işlemdir. Sadece daha önce bahsedilen adımları izleyin, güvende kalın ve anahtarı kolayca kurup kablolayın. Güvenlik önlemleri arasında koruyucu giysiler giymek, güç kaynağını kapatmak, kabloları incelemek ve daha fazlası yer alır. Yüksek kaliteli geçiş anahtarları istemeniz durumunda, Langir yardım etmek için burada.

Geçiş anahtarlarımız uygun maliyetlidir, mükemmel kullanım ömrüne sahiptir ve zorlu hava koşullarında sorunsuz çalışır. Bu nedenle en iyi geçiş anahtarı satıcıları arasında yer alma ününü kazandık. Bugün bizimle iletişime geçin ve dayanıklı ve kablolaması kolay en iyi geçiş anahtarlarına sahip olun!
