Eine einzige Berührung kann die Mensch-Maschine-Interaktion revolutionieren, doch die Entwicklung eines wirklich reaktionsschnellen und widerstandsfähigen kapazitiven Touch-Schaltkreises erfordert mehr als nur eine einfache Verdrahtung. Dieser umfassende Leitfaden befasst sich mit den Kernprinzipien der Kapazität, beschreibt die wesentlichen Komponenten für eine unerschütterliche Zuverlässigkeit und bietet einen sorgfältigen Schritt-für-Schritt-Aufbau. Wir gehen auch auf kritische industrielle Herausforderungen wie elektromagnetische Störungen (EMI) und Feuchtigkeit ein und bieten bewährte Abhilfestrategien. Darüber hinaus erfahren Sie, warum die CP-Serie von Langir Electric als Maßstab für die Leistung in anspruchsvollen Industrieumgebungen gilt, lernen die eindeutigen Vorteile der kapazitiven Technologie gegenüber herkömmlichen mechanischen Schaltern kennen und erfahren, wie Sie nahtlos Großbestellungen aufgeben oder Panels an Ihre genauen betrieblichen Anforderungen anpassen können.
Wenn Sie große Mengen an Anfragen oder maßgeschneiderte Designlösungen benötigen, wenden Sie sich an unsere Experten, um Ihr Projekt vertrauensvoll in Angriff zu nehmen.
Kapazitive Touch-Schalter verstehen: Prinzipien und Funktionsweise
Ein kapazitiver Berührungsschalter erkennt präzise Veränderungen in einem elektrischen Feld, wenn ein leitfähiges Objekt - in der Regel ein menschlicher Finger - seine Sensorelektrode berührt. Durch sorgfältige Messung der Kapazität zwischen der Elektrode und einer Erdungsreferenz kann ein integrierter Controller echte Berührungsereignisse genau von Umgebungsstörungen unterscheiden. Diese Festkörpermethode wandelt direkte menschliche Eingaben nahtlos in digitale Befehle für robuste Bedienfelder, intuitive Mensch-Maschine-Schnittstellen (HMIs) und fortschrittliche automatisierte Systeme um und bildet die Grundlage für die moderne industrielle Benutzerinteraktion.
Ein Angebot für kundenspezifische kapazitive Schalter von Langir anfordern
Kapazität: Das Herzstück der Berührungsempfindlichkeitstechnologie
Kapazitive Berührungsschalter funktionieren, indem sie subtile Veränderungen der Kapazität erkennen - der inhärenten Fähigkeit eines Systems, elektrische Ladung zu akkumulieren und zu speichern. Wenn sich ein Finger der Elektrode nähert, erhöht er effektiv die Gesamtkapazität, eine Veränderung, die von der Sensorschaltung präzise erkannt wird und so ein Schaltereignis auslöst [1]. Dieses Grundprinzip ist für die nahtlose Funktionalität von Berührungsschaltern unerlässlich und erleichtert die intuitive menschliche Interaktion mit hochentwickelten digitalen Systemen.
Jacob, B., “Kapazitive Sensoren: Design und Anwendungen” (2022)
Diese bahnbrechende Forschung bietet einen entscheidenden Einblick in die Mechanik der kapazitiven Abtastung, der für ein gründliches Verständnis der in diesem Leitfaden beschriebenen Touch-Switch-Technologie unerlässlich ist.
Auspacken des Kapazitätsprinzips bei der Bedienung von Berührungsschaltern
Unter Kapazität versteht man die Fähigkeit zweier leitender Oberflächen, die durch ein dielektrisches Medium isoliert sind, eine elektrische Ladung zu speichern und zu halten. Bei Berührungsschaltern bilden die Elektrodenplatte und die umgebende geerdete Umgebung gemeinsam einen Kondensator. Wenn sich ein menschlicher Finger der Platte nähert, wird ein zusätzlicher paralleler Leiter eingeführt, der die Gesamtkapazität vergrößert. Diese präzise Verschiebung wird von der Sensorschaltung sofort registriert und löst einen Schaltvorgang aus. Ein tiefes Verständnis dieses Prinzips ist für die Feinabstimmung der Empfindlichkeit und die Maximierung der Reaktionsgeschwindigkeit bei industriellen Anwendungen von größter Bedeutung.
Die Rolle von Elektroden und elektrischen Feldern bei der Ermöglichung präziser Berührungsempfindlichkeit
Elektroden, sorgfältig gemusterte leitende Pads, die auf einer Leiterplatte oder einem Overlay integriert sind, sind so konstruiert, dass sie ein dynamisches elektrisches Wechselfeld erzeugen. Ein spezieller integrierter Schaltkreis (IC) zur kapazitiven Messung legt ein Hochfrequenzsignal an diese Elektroden an und überwacht aufmerksam den daraus resultierenden Stromfluss. Die Anwesenheit eines menschlichen Körpers stört dieses Feld auf subtile Weise und führt zu einer messbaren Änderung der Phase oder Amplitude des Signals. Durch die genaue Quantifizierung dieser Störung erkennt der Controller die Berührungsstellen genau, ohne dass eine körperliche Bewegung erforderlich ist, und garantiert so eine robuste, äußerst langlebige und verschleißfreie Mensch-Maschine-Schnittstelle.
Selbstkapazität vs. gegenseitige Kapazität: Unterscheidung von Berührungssensorik-Methoden
Die Selbstkapazität quantifiziert die Kapazität zwischen einer einzelnen Elektrode und einer Erdungsreferenz und bietet eine einfache Implementierung und eine hohe Empfindlichkeit. Im Gegensatz dazu verwendet die gegenseitige Kapazität eine komplizierte Matrix sich kreuzender Zeilen- und Spaltenelektroden, die Berührungsereignisse an ihren Kreuzungspunkten durch Messung der Kapazität zwischen sich kreuzenden Spuren präzise erfassen. Während die Selbstkapazität optimal für diskrete Anwendungen mit einer Taste geeignet ist, ermöglicht die gegenseitige Kapazität anspruchsvolle Multi-Touch-Gesten und liefert hochpräzise XY-Koordinaten, die für fortschrittliche Mensch-Maschine-Schnittstellen (HMIs) unerlässlich sind.
Der Mechanismus: Wie ein menschlicher Finger eine Kapazitätsänderung zur Schalteraktivierung bewirkt
Die Nähe eines menschlichen Fingers bringt eine zusätzliche Oberfläche und unterschiedliche dielektrische Eigenschaften in der Nähe der Elektrode mit sich, wodurch die Ladungsspeicherkapazität effektiv vergrößert wird. Diese zusätzliche Kapazität führt zu einer präzisen Änderung der Zeitmessungen innerhalb des Sensor-ICs oder des ausgeklügelten Algorithmus des Mikrocontrollers. Sobald die erkannte Veränderung einen sorgfältig vordefinierten Schwellenwert überschreitet, registriert das System zuverlässig ein Berührungsereignis, entprellt das Signal auf intelligente Weise und erzeugt einen sauberen digitalen Ausgang. Dieses direkte, reaktionsschnelle Interaktionsmodell garantiert eine schnelle, intuitive und präzise Steuerung in anspruchsvollen industriellen Umgebungen.
Wesentliche Komponenten für die Entwicklung einer leistungsstarken Schaltung für kapazitive Berührungsschalter
Jeder robuste kapazitive Schaltkreis integriert sorgfältig Sensorpads, fortschrittliche Signalkonditionierung und präzise Verarbeitungselemente, um eine unerschütterliche Berührungserkennung selbst unter schwierigsten industriellen Bedingungen zu gewährleisten. Zu den Schlüsselkomponenten gehören hochwertige Elektroden oder langlebige Overlays, ein hochentwickelter Sensor-Controller (entweder ein Mikrocontroller mit integrierter Peripherie oder ein spezieller IC), sorgfältig konzipierte Stromversorgungs- und Erdungsebenen sowie robuste Schutzkomponenten. Die strategische Materialauswahl für die Overlays und die strengen Erdungstechniken sind von größter Bedeutung für die Fertigstellung des Designs und garantieren eine außergewöhnliche Haltbarkeit und dauerhafte Leistung in rauen Betriebsumgebungen.
Ein Angebot für kundenspezifische kapazitive Schalter von Langir anfordern
Elektronische Kernkomponenten: Mikrocontroller, PCBs und Präzisionselektroden
Eine hochzuverlässige kapazitive Berührungsschaltung umfasst typischerweise:
- Ein Hochleistungs-Mikrocontroller mit integrierter kapazitiver Peripherie oder ein speziell für kapazitive Berührungen entwickelter IC.
- Eine sorgfältig gefertigte Leiterplatte (PCB) mit präzisen Kupferelektroden und einer stabilen Massefläche.
- Wesentliche unterstützende passive Komponenten, einschließlich hochtoleranter Widerstände, Filterkondensatoren und robuster Überspannungsschutzdioden.
Diese kritischen Komponenten arbeiten synergetisch zusammen, um Kapazitätsschwankungen präzise zu erzeugen, genau zu messen und intelligent zu interpretieren, wobei die Signalintegrität in anspruchsvollen industriellen Betriebsumgebungen strengstens gewahrt bleibt.
Optimierung von PCB-Auswahl und -Design für eine robuste kapazitive Sensorfunktion
Entwickeln Sie die Leiterplatte mit sorgfältig isolierten Elektrodenzonen und einer durchgehenden, robusten Massefläche auf einer angrenzenden Schicht, um eine stabile Referenzkapazität zu gewährleisten. Halten Sie minimale Leiterbahnlängen ein und verlegen Sie die Messpads strategisch, um die Nähe zu Hochgeschwindigkeitssignalpfaden zu vermeiden. Wählen Sie ein Leiterplattensubstrat mit einer genau charakterisierten Dielektrizitätskonstante - FR-4 ist ein weit verbreiteter Industriestandard - und achten Sie streng auf gleichbleibende Abstände zwischen Sensorpads und Masseflächen. Diese optimierte Layout-Strategie minimiert die parasitäre Kapazität und maximiert die Empfindlichkeit der Sensoren erheblich, was für die Zuverlässigkeit in der Industrie entscheidend ist.
Strategische Bauteilauswahl und Schaltungsarchitektur
Ein hochzuverlässiger kapazitiver Berührungsschalter-Schaltkreis erfordert die Integration mehrerer kritischer Komponenten. Dazu gehören ein Hochleistungs-Mikrocontroller oder ein spezieller IC, eine präzisionsgefertigte Leiterplatte mit integrierten Elektroden und wichtige unterstützende passive Komponenten wie robuste Widerstände und Filterkondensatoren [2]. Das sorgfältige Design der Leiterplatte, insbesondere das präzise Layout der Elektroden und der Grundplatte, ist für die Optimierung der Sensorempfindlichkeit und die wirksame Abschwächung elektromagnetischer Störungen von größter Bedeutung. Daher sind eine umsichtige Komponentenauswahl und eine fachkundige Schaltungsarchitektur unerlässlich, um die einwandfreie Funktionalität und dauerhafte Leistung des Berührungsschalters in anspruchsvollen industriellen Anwendungen zu gewährleisten.
Williams, A., “Printed Circuit Board Design for Capacitive Touch Applications,” Electronics Design Journal (2023)
Diese maßgebliche Quelle bietet umfassende Einblicke in die komplizierten Designüberlegungen für PCBs, die speziell für kapazitive Touch-Anwendungen entwickelt wurden, und ergänzt damit direkt unsere detaillierte Diskussion über die optimale Schaltungsarchitektur.
Empfohlene Schaltpläne für robuste kapazitive Touch-Switch-Implementierungen
Im Folgenden wird ein repräsentatives schematisches Layout für einen grundlegenden selbstkapazitiven Schalter vorgestellt, der die integrierten kapazitiven Eingangsfunktionen eines Mikrocontrollers nutzt:
Diese sorgfältig konzipierte Anordnung sorgt für ein optimales Gleichgewicht zwischen der Empfindlichkeit der Sensoren und einer robusten Störfestigkeit und dient als Grundlage für hochentwickelte Mehrtasten-Arrays und schlanke Single-Touch-Schnittstellen in industriellen Steuerungssystemen.
Nahtlose Integration von Mikrocontrollern und dedizierten ICs in die Schaltung
Unabhängig davon, ob Sie sich für einen umfassenden All-in-One-IC für kapazitive Sensoren oder einen vielseitigen Mikrocontroller mit integrierter Touch-Peripherie entscheiden, bleibt die Integrationsmethodik einheitlich: Schließen Sie die Sensorpads sorgfältig an die entsprechenden kapazitiven Eingänge an, führen Sie die Masseverbindung präzise zur Bezugsebene und versorgen Sie das Gerät mit einer einwandfrei sauberen und stabilen Stromversorgung. Anschließend programmieren oder konfigurieren Sie kritische Parameter wie Erkennungsschwellenwerte, Entprellungszeitgeber und wichtige Selbstkalibrierungsroutinen. Zahlreiche ICs für den industriellen Einsatz bieten robuste serielle Schnittstellen, die eine präzise Empfindlichkeitseinstellung und Statusüberwachung in Echtzeit ermöglichen und so die nahtlose Integration in komplexe industrielle Steuerungsnetzwerke vereinfachen.

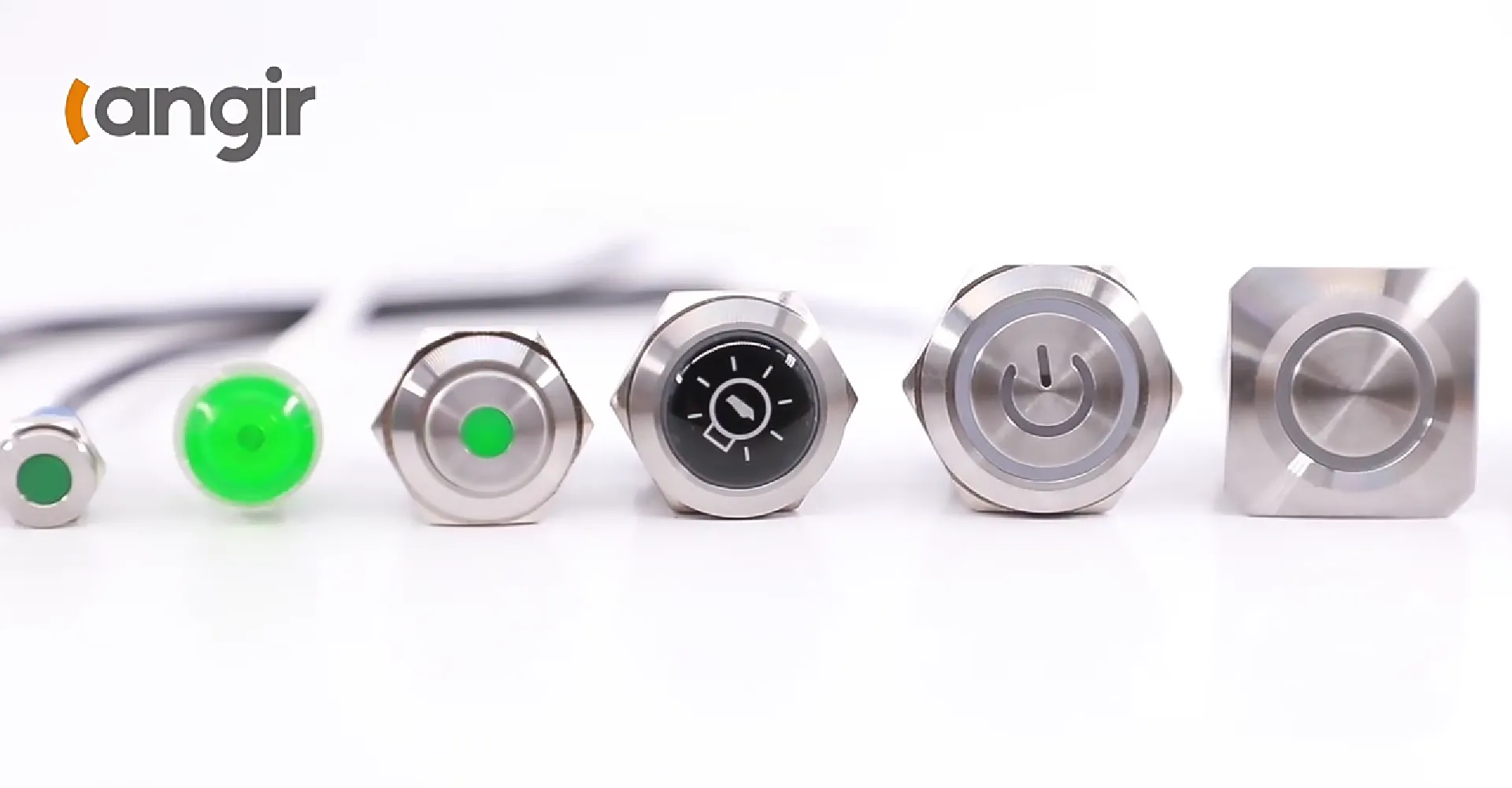

Konstruktion einer Schaltung für einen kapazitiven Berührungsschalter: Eine Schritt-für-Schritt-Implementierungsanleitung
Die erfolgreiche Konstruktion eines robusten kapazitiven Schalters beginnt mit einer sorgfältigen Vorbereitung der Leiterplatte und gipfelt in einer rigorosen, gründlichen Kalibrierung. Halten Sie sich an diese praktischen, schrittweisen Verfahren, um Ihr Konzept vom Schaltplan zu einem voll funktionsfähigen, industrietauglichen Prototyp zu machen.
- Präzise Herstellung von Elektroden auf einer zweilagigen Leiterplatte, um eine optimale Pad-Geometrie für eine verbesserte Leistung zu gewährleisten.
- Bauen Sie alle Komponenten sorgfältig zusammen: Platzieren Sie den Sensor-IC, robuste Schutzdioden und wichtige Filterkondensatoren strategisch.
- Programmieren Sie die integrierte Touch-Bibliothek des Controllers oder konfigurieren Sie den dedizierten IC mit Hilfe von I²C/SPI-Kommunikationsprotokollen.
- Führen Sie eine umfassende Autokalibrierungssequenz durch und validieren Sie die Betriebsstabilität durch umfangreiche, wiederholte Berührungstests.
Die Einhaltung dieser kritischen Phasen garantiert einen konsistenten, leistungsstarken Betrieb und bildet die Grundlage für einen reibungslosen industriellen Einsatz.
Ein Angebot für kundenspezifische kapazitive Schalter von Langir anfordern
Präzisionsverfahren für die Elektrodenherstellung und strategische Platzierung
Beginnen Sie den Prozess mit der sorgfältigen Festlegung der Abmessungen der Pads, die genau auf die spezifischen Anforderungen an die Berührungsfläche zugeschnitten sind - in dem Bewusstsein, dass größere Pads zwar die Empfindlichkeit erhöhen, aber die räumliche Auflösung verringern können. Verwenden Sie FR-4-Kupfer mit einer Mindestdicke von 35 µm und tragen Sie die Lötmaske ausschließlich auf die Leiterbahnen auf. Stellen Sie sicher, dass jedes Pad durch einen Mindestabstand von 0,5 mm von allen anderen Kupferelementen streng isoliert ist, um unerwünschtes kapazitives Ausbluten zu verhindern. Führen Sie nach der Herstellung eine gründliche Inspektion aller Pads auf Gleichmäßigkeit und optimale Lötbarkeit durch, bevor Sie die Bauteile bestücken.
Optimierung der Leiterbahnführung und Elektrodengeometrie für verbesserte Leistung
Führen Sie die Leitungen der Sensing Pads mit einer Breite von genau 0,5 mm direkt zum IC-Eingang und vermeiden Sie die Einführung von Durchkontaktierungen im Bereich der aktiven Pads. Halten Sie strikt äquidistante Abstände zwischen mehreren Pads ein, um gegenseitige Störungen wirksam zu verhindern. Bei komplexen Multitastendesigns gruppieren Sie die Pads strategisch in verschiedenen Clustern und stellen Sie sicher, dass diese Cluster durch einen Mindestabstand voneinander getrennt sind, der der doppelten Breite des einzelnen Pads entspricht. Diese optimierte Layout-Methode verbessert die Unterscheidbarkeit der einzelnen Berührungen erheblich und verringert das Auftreten von Fehlauslösungen, was für die industrielle Zuverlässigkeit entscheidend ist.
Programmierung von Mikrocontrollern für fortgeschrittene kapazitive Sensorik und Signalverarbeitung
Nutzen Sie robuste, vom Hersteller bereitgestellte Bibliotheken oder bewährte Firmware-Beispiele, um Touch-Peripheriegeräte akribisch zu initialisieren. Legen Sie präzise Basislinienmessungen fest, konfigurieren Sie optimale Erkennungsschwellenwerte (z. B. 20% über der Basislinie) und legen Sie geeignete Entprellungsintervalle fest, um Störsignale effektiv zu filtern. Implementieren Sie effiziente Rückrufe oder Unterbrechungen für die sofortige Verarbeitung von Berührungsereignissen und entwickeln Sie robuste Zustandsautomaten, um komplexe Logiken für das Drücken, Loslassen und lange Drücken zu verwalten. Eine klare, modulare Codestruktur ist für die Verbesserung der Wartungsfreundlichkeit und die Gewährleistung der langfristigen Zuverlässigkeit bei der Implementierung von Firmware in Industriequalität von größter Bedeutung.
Strenge Kalibrierungs- und Prüfprotokolle für unerschütterliche Betriebszuverlässigkeit
Führen Sie eine umfassende Autokalibrierungssequenz durch, um die Referenzkapazität unter unberührten Bedingungen genau zu bestimmen. Führen Sie umfangreiche, wiederholte Berührungstests in einem Spektrum von anspruchsvollen Umgebungsvariablen durch - einschließlich erheblicher Temperaturschwankungen, Feuchtigkeitsschwankungen und Bedienung mit Handschuhen -, um die Erkennungsschwellen genauestens abzustimmen. Protokollieren Sie sorgfältig alle Fehlalarme und passen Sie die Hysteresewerte präzise an, um ein optimales Gleichgewicht zwischen schneller Reaktionsfähigkeit und unerschütterlicher Systemstabilität zu erreichen. In der abschließenden Validierungsphase müssen strenge Dauertests durchgeführt werden, bei denen Millionen von Betätigungen simuliert werden, um zweifelsfrei eine langfristige Betriebsdauer und eine Leistung auf industriellem Niveau zu gewährleisten.
Bewältigung der wichtigsten Herausforderungen bei der Entwicklung von Schaltkreisen für kapazitive Berührungsschalter für die industrielle Widerstandsfähigkeit
Anspruchsvolle Industrieumgebungen setzen kapazitive Systeme naturgemäß erheblichen elektromagnetischen Störungen (EMI), allgegenwärtiger Feuchtigkeit und harter physischer Handhabung aus. Die proaktive Bewältigung jeder dieser gewaltigen Herausforderungen ist von entscheidender Bedeutung, um einen unerschütterlichen, zuverlässigen Betrieb unter den unterschiedlichsten und extremsten Bedingungen zu gewährleisten.
Ein Angebot für kundenspezifische kapazitive Schalter von Langir anfordern
Sicherstellung einer robusten Störfestigkeit und Abschwächung elektromagnetischer Störungen (EMI)
Implementieren Sie eine umfassende Abschirmung der Leiterbahnen mit robusten, geerdeten Kupferträgern und integrieren Sie Hochleistungsferritperlen auf allen Stromleitungen. Verwenden Sie hochwertige Entkopplungskondensatoren von 10 nF bis 47 nF, die in unmittelbarer Nähe der IC-Stromversorgungspins angeordnet sind. Darüber hinaus werden fortschrittliche digitale Filtertechniken in der Firmware eingesetzt, wie z. B. ein hochentwickelter gleitender Mittelwert oder präzise Tiefpass-Algorithmen, um hochfrequente Störungen wirksam zu unterdrücken. Diese synergetische Kombination aus sorgfältig entwickelter Hardware und intelligenter Software-Filterung bildet eine undurchdringliche, robuste Barriere gegen allgegenwärtige EMI und gewährleistet eine unerschütterliche Systemleistung.
Fortschrittliche Strategien zur Wasserdichtigkeit von kapazitiven Schaltern in anspruchsvollen Umgebungen
Erzielen Sie einen überragenden Feuchtigkeitsschutz, indem Sie die Leiterplatte hermetisch mit Epoxid- oder Silikonguss in Industriequalität versiegeln und die empfindlichen Elektroden effektiv isolieren. Alternativ können Sie eine präzise entwickelte, dünne dielektrische Schicht - z. B. robustes Glas oder haltbares Acryl - direkt über den Messpads anbringen, wobei eine maximale Schichtdicke von 1 mm strikt einzuhalten ist, um eine optimale Empfindlichkeit zu gewährleisten. Für ultimative Widerstandsfähigkeit gegenüber Umwelteinflüssen integrieren Sie abgedichtete Gehäuse mit der Schutzart IP67 oder höher und vervollständigen so eine umfassende wasserdichte Lösung, die sich ideal für anspruchsvolle Anwendungen im Außenbereich oder strenge Reinigungsarbeiten eignet.
Optimierung der Handschuhkompatibilität und Feinabstimmung der Empfindlichkeit für verschiedene Arbeiten
Um eine zuverlässige Erkennung durch isolierende Schichten hindurch zu ermöglichen, müssen die Schwellenwerte für die Erkennung strategisch erhöht oder die physische Größe der Erkennungsflächen vergrößert werden. Bestimmte fortschrittliche, dedizierte ICs verfügen über spezielle Voreinstellungen für den Handschuhmodus, die die Ansteuerspannung dynamisch erhöhen oder intelligente Frequenzsprungtechniken integrieren, um echte Berührungen genau zu unterscheiden. Darüber hinaus kann die sorgfältige Abstimmung der Materialeigenschaften des Overlays mit der optimierten Pad-Geometrie die Gesamtempfindlichkeit des Handschuhs erheblich verfeinern und verbessern und so eine gleichbleibende Leistung in verschiedenen Betriebsszenarien gewährleisten.
Aufrechterhaltung der Spitzenleistung bei extremen Temperatur- und Feuchtigkeitsschwankungen
Implementieren Sie robuste periodische Rekalibrierungsroutinen, um Verschiebungen der Basiskapazität, die durch Feuchtigkeitsaufnahme oder Wärmeausdehnung verursacht werden können, präzise zu kompensieren. Verwenden Sie fortschrittliche temperaturkompensierte kapazitive Sensor-ICs oder integrieren Sie nahtlos Umgebungssensoren, um die Schwellenwerte in Echtzeit dynamisch anzupassen. Dieser intelligente, adaptive Ansatz gewährleistet eine gleichbleibende, konsistente Berührungserkennung über extreme Betriebstemperaturbereiche hinweg, typischerweise von -40 °C bis +85 °C, was für die industrielle Zuverlässigkeit entscheidend ist.
Kapazitive Touch-Schalter von Langir: Die unübertroffene Wahl für anspruchsvolle industrielle Anwendungen
Im rauen Umfeld der industriellen Fertigung bestimmen die unerschütterliche Zuverlässigkeit und die außergewöhnliche Haltbarkeit von Steuerschaltern direkt die Betriebszeit und Effizienz. Die kapazitiven Touch-Schalter der CP-Serie von Langir Electric sind so konzipiert, dass sie eine unvergleichliche Widerstandsfähigkeit, eine ultrapräzise Abtastung und eine umfassende Designflexibilität bieten, die sorgfältig auf die anspruchsvollsten, hochbelasteten Steuersysteme zugeschnitten sind.
Ein Angebot für kundenspezifische kapazitive Schalter von Langir anfordern
Unerreichte Robustheit und lange Lebensdauer: Markenzeichen der CP-Serie von Langir
Die CP-Serie von Langir wurde sorgfältig ohne mechanische Abnutzungspunkte entwickelt und erreicht eine branchenführende IK10-Schlagfestigkeit, während sie eine außergewöhnliche Lebensdauer von 50 Millionen Aktivierungszyklen garantiert. Diese Schalter sind in robustem Edelstahl und gehärtetem Glas erhältlich und weisen eine hervorragende Beständigkeit gegen Korrosion, aggressive Chemikalien und starken Abrieb auf. Diese beeindruckende Kombination aus erstklassiger Materialstärke und fortschrittlicher Halbleiter-Sensortechnologie gewährleistet eine unvergleichlich lange Lebensdauer, selbst in den anspruchsvollsten Produktionsumgebungen.
Erhöhte Benutzerfreundlichkeit: Langir-Schalter mit optimierter Empfindlichkeit und dynamischer Hintergrundbeleuchtung
Die präzise einstellbaren Empfindlichkeitseinstellungen passen sich nahtlos an die verschiedenen Präferenzen der Bediener an und gewährleisten eine einwandfreie Leistung, von der Bedienung mit bloßen Händen bis hin zur Bedienung mit schweren Handschuhen. Die integrierte, gut sichtbare LED-Hintergrundbeleuchtung, die in leuchtenden RGB- oder speziellen einfarbigen Optionen erhältlich ist, liefert kristallklare Statusanzeigen und ermöglicht eine anspruchsvolle ästhetische Anpassung. Dieses überragende sensorische Feedbacksystem fördert nicht nur eine äußerst intuitive Bedienung, sondern verringert auch die Ermüdung des Bedieners bei langen Arbeitsschichten.
Entfesselte Design-Flexibilität: Langirs umfangreiche Anpassungsoptionen für kapazitive Touchpanels
Langir bietet eine beispiellose Unterstützung für maßgeschneiderte Overlay-Materialien, wie z. B. robusten Edelstahl, widerstandsfähiges gehärtetes Glas oder langlebiges Polycarbonat, komplett mit Präzisionsgrafikdruck und vollständig variablen Pad-Layouts. Kritische Parameter wie die Dicke des Overlays, die Größe der einzelnen Tasten und die präzisen Schwellenwerte für die Betätigung werden sorgfältig auf jede einzelne Projektspezifikation zugeschnitten. Unser gemeinschaftlicher Designüberprüfungsprozess stellt sicher, dass sich alle kundenspezifischen Panels nahtlos und fehlerfrei in Ihre bestehenden industriellen Baugruppen integrieren und sowohl Form als auch Funktion optimieren.
Langir-Schalter: Kompromisslose Leistung in industriellen Schalttafeln und HMIs
In den anspruchsvollen Bereichen der Fabrikautomation und der Mensch-Maschine-Schnittstelle (HMI) bieten die Schalter von Langir eine gleichbleibend hohe Reaktionsfähigkeit, selbst bei Gehäusedicken von bis zu 3 mm. Ihre branchenführende IP69K-Abdichtung und außergewöhnliche Chemikalienbeständigkeit gewährleisten eine robuste Leistung bei strengen Reinigungsprozessen, während unsere fortschrittlichen EMI-gehärteten Designs Fehlauslösungen selbst in unmittelbarer Nähe von Hochleistungs-Industriemaschinen effektiv verhindern. Diese bewährte, kompromisslose Leistung ist entscheidend für die Aufrechterhaltung eines kontinuierlichen, reibungslosen Betriebs kritischer Produktionslinien.

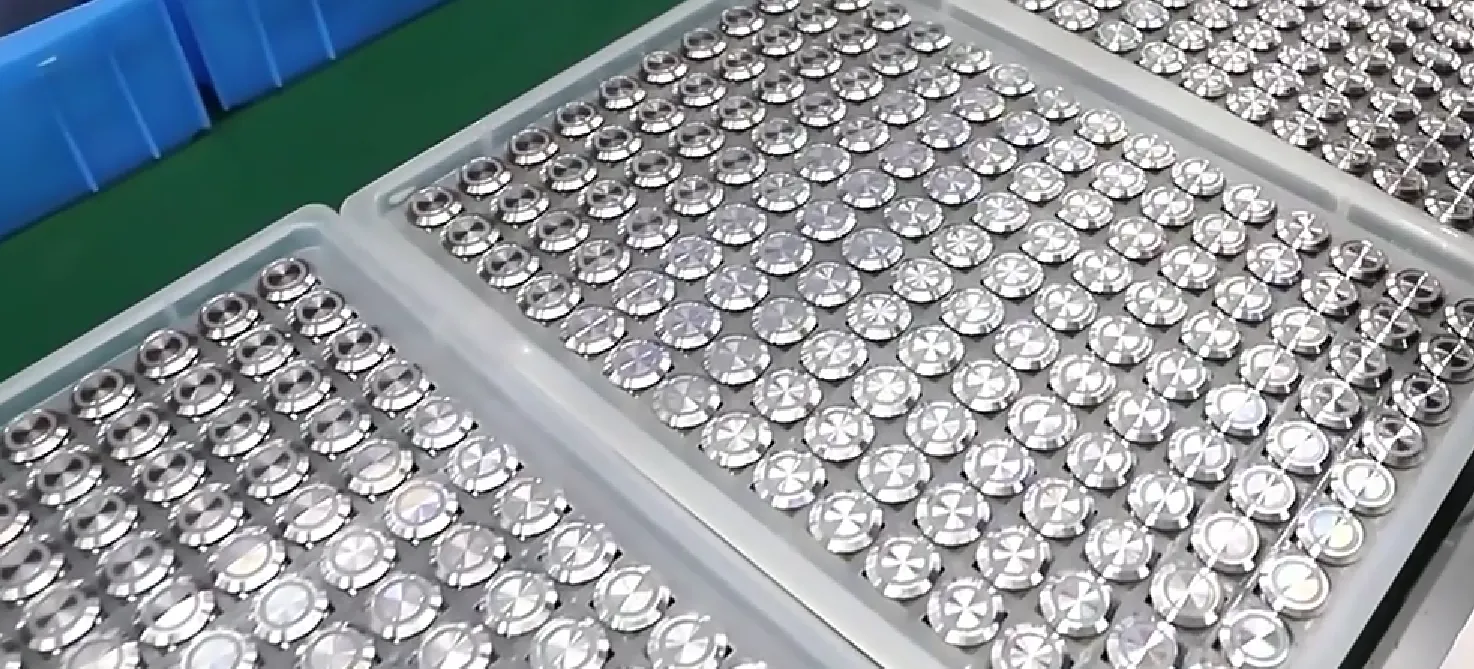

Kapazitive gegenüber mechanischen Schaltern: Enthüllung der überlegenen Vorteile der kapazitiven Technologie
Kapazitive Schalter ersetzen herkömmliche mechanische Konstruktionen, indem sie verschleißanfällige Federn und Metallkontakte durch fortschrittliche Solid-State-Sensortechnologie ersetzen und so eine konsistente, präzise Betätigung ohne mechanischen Verschleiß ermöglichen. Diese Innovation schlägt sich direkt in deutlich geringeren Wartungskosten nieder, erleichtert die Schaffung eleganter, moderner industrieller Schnittstellen und ist für hygienekritische Anwendungen in der Medizin oder in strengen Lebensmittelverarbeitungsumgebungen unerlässlich.
Ein Angebot für kundenspezifische kapazitive Schalter von Langir anfordern
Überlegene Langlebigkeit und unübertroffene Wartungsvorteile von kapazitiven Schaltern
Die kapazitiven Schalter sind ohne bewegliche Teile konstruiert und weisen eine außergewöhnliche Widerstandsfähigkeit gegen Stöße, Vibrationen und das Eindringen von Partikeln auf. Ihr hermetisch abgedichtetes Design verhindert rigoros das Eindringen von Staub oder Flüssigkeiten, wodurch Kontaktverschmutzungen vollständig eliminiert und eine langfristige Betriebsintegrität gewährleistet werden. Diese deutlich reduzierte mechanische Komplexität führt zu einer drastischen Verringerung potenzieller Ausfälle und zu einer erheblich verlängerten mittleren wartungsfreien Zeit (Mean Time Between Maintenance, MTBM), wodurch die industrielle Betriebszeit optimiert wird.
Verbesserte Energieeffizienz und extrem niedrige Aktivierungskraft: Die wichtigsten Vorteile
Kapazitive Sensoren sind für eine bemerkenswerte Energieeffizienz ausgelegt. Sie verbrauchen im Standby-Modus nur Mikroampere und erhöhen die Verarbeitungsleistung nur kurzzeitig, wenn sie Berührungen erkennen. Im Gegensatz zu mechanischen Schaltern, bei denen ein erheblicher Kraftaufwand erforderlich ist, um die internen Federn zusammenzudrücken, erkennt die kapazitive Technologie Berührungen mit einer Kraft von nahezu Null präzise. Dieses inhärent stromsparende Profil verlängert die Batterielebensdauer in kritischen tragbaren Geräten erheblich und minimiert die Anstrengung des Bedieners, was die ergonomische Effizienz in industriellen Umgebungen verbessert.
Die kapazitive Technologie: Revolutionierung der Hygiene und Rationalisierung von Reinigungsprotokollen
Die inhärent flachen, nahtlosen Oberflächen der kapazitiven Schalter, die keine Spalten aufweisen, ermöglichen ein müheloses Abwischen und eine gründliche chemische Reinigung ohne das Risiko einer mechanischen Beschädigung. Die robusten Glasoberflächen sind speziell dafür ausgelegt, aggressiven industriellen Desinfektionsmitteln zu widerstehen, und unterstützen so die strengen Hygieneprotokolle in kritischen medizinischen Geräten oder anspruchsvollen Lebensmittelproduktionsumgebungen. Darüber hinaus wird durch die Möglichkeit der Berührungsaktivierung mit Schutzhandschuhen sowohl die Sicherheit des Bedieners als auch die allgemeine Sauberkeit erheblich verbessert, was für die Aufrechterhaltung steriler Bedingungen entscheidend ist.
Umgang mit Beschränkungen: Abhilfestrategien für eine optimale kapazitive Leistung
Obwohl hochentwickelt, können kapazitive Schalter gelegentlich falsche Auslöser zeigen, wenn sie außergewöhnlich starken elektrischen Feldern ausgesetzt sind oder durch zu dicke Isolierschichten hindurch betrieben werden. Wirksame Vermeidungsstrategien umfassen eine umfassende EMI-Abschirmung, ausgeklügelte Firmware-Filteralgorithmen und sorgfältig kalibrierte Erkennungsschwellen. Overlay-Materialien müssen auf der Grundlage ihrer stabilen dielektrischen Eigenschaften sorgfältig ausgewählt werden. Darüber hinaus ist eine konsistente, regelmäßige Selbstkalibrierung unerlässlich, um die Integrität der Basiskapazität aufrechtzuerhalten und eine gleichbleibende Leistung unter dynamischen Umweltbedingungen zu gewährleisten.

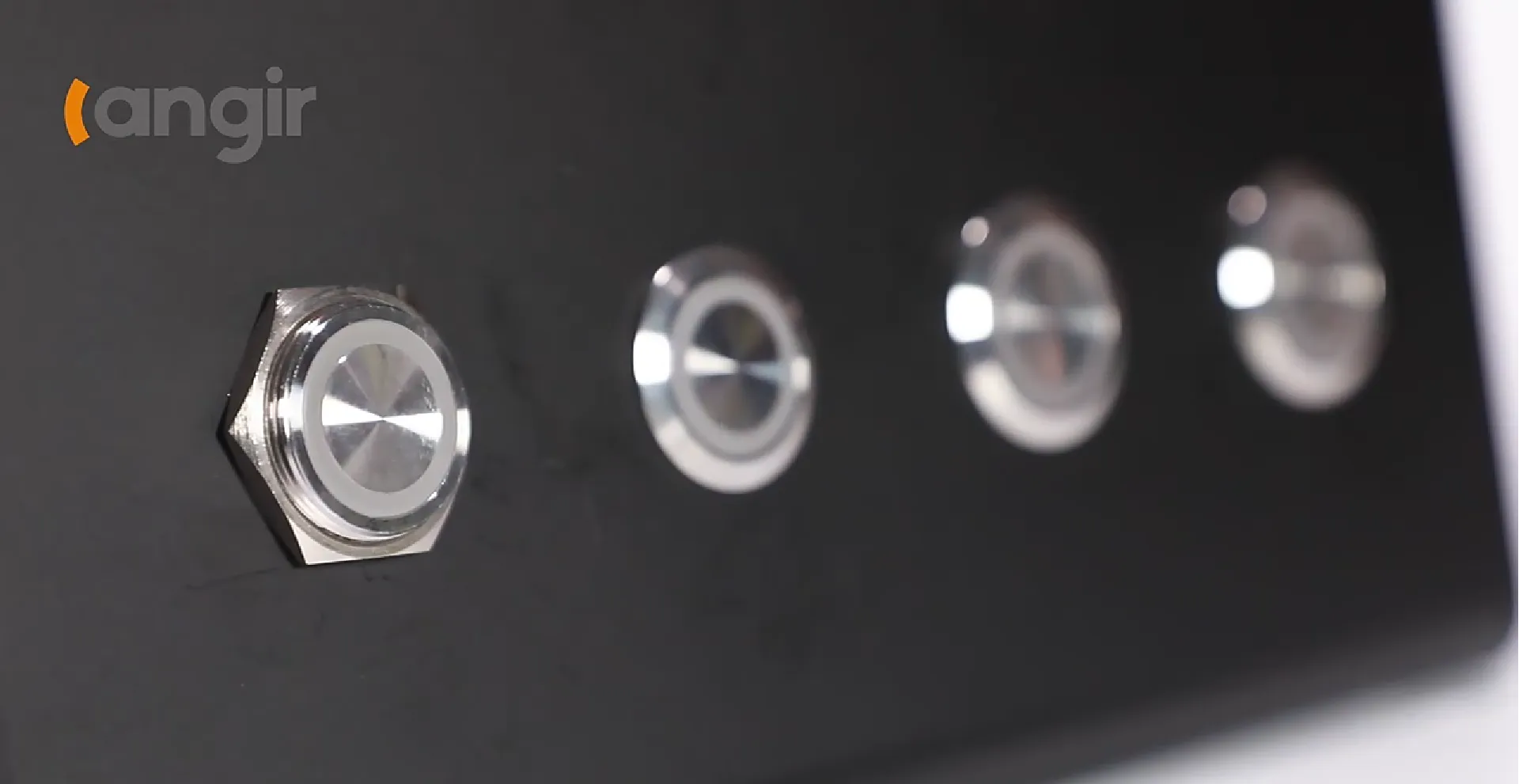

Rationalisierte Beschaffung: Bestellung und Anpassung von kapazitiven Touch-Switch-Schaltkreisen von Langir in großen Mengen
Langir ist bestrebt, Ihre Massenbeschaffungs- und kundenspezifischen Designprozesse durch transparente Verfahren, umfangreiche Materialoptionen und engagierten Experten-Support zu rationalisieren. Halten Sie sich an diese unkomplizierten Schritte, um genau zugeschnittene, leistungsstarke kapazitive Schalterlösungen zu erhalten, die für Ihre Industrieanlage optimiert sind.
Ein Angebot für kundenspezifische kapazitive Schalter von Langir anfordern
Der Prozess zur Initiierung von kundenspezifischen Designs und Prototypentwicklung
Reichen Sie Ihre umfassenden Anforderungen - einschließlich der genauen Anzahl der Tasten, der optimalen Pad-Geometrie, des bevorzugten Overlay-Materials und der spezifischen Hintergrundbeleuchtung - über unser intuitives Online-Anfrageportal ein. Das fachkundige Ingenieurteam von Langir wird Ihre Spezifikationen sorgfältig prüfen, detaillierte Layout-Entwürfe erstellen und detailgetreue Prototypen für eine strenge Validierung konstruieren. Unser kooperativer Iterationsprozess stellt sicher, dass die Leistung vor dem Beginn der Serienproduktion sorgfältig verfeinert wird.
Verfügbare Materialien und Abmessungen für kundenspezifische kapazitive Schalterlösungen
Wählen Sie aus einer Reihe von hochwertigen Materialien, wie Edelstahl in Industriequalität, widerstandsfähigem Hartglas oder langlebigem Polycarbonat, die in Stärken von 0,5 mm bis 3 mm erhältlich sind. Die Standarddurchmesser reichen von 16 mm bis 50 mm, wobei maßgeschneiderte Formen auf spezielle Anfrage erhältlich sind. Die Materialauswahl richtet sich nach kritischen Faktoren wie der erforderlichen Haltbarkeit, der zu erwartenden chemischen Belastung und der gewünschten ästhetischen Integration, um optimale Leistung und Langlebigkeit zu gewährleisten.
Rationalisierte Großauftragsvergabe und Produktionsvorlaufzeiten
Nach der endgültigen Genehmigung des Prototyps bestätigen Sie die genaue Bestellmenge und den gewünschten Produktionsplan. Typische Vorlaufzeiten für Großaufträge liegen zwischen 4 und 6 Wochen, wobei für dringende Projektanforderungen auch eine beschleunigte Produktion möglich ist. Langir ist stolz darauf, sowohl Erstausrüster (OEM) als auch kleinere Testbestellungen bedienen zu können, um flexible Losgrößen zu gewährleisten, die sich nahtlos in Ihre Projektzeitpläne und strategischen Ziele einfügen.
Umfassende Unterstützung und Kundendienstleistungen von Langir
Langir bietet eine beispiellose technische Fehlerbehebung, wichtige Firmware-Updates und sofort verfügbare Ersatzteile durch sein engagiertes, fachkundiges Kundensupportteam. Unsere robuste Garantieabdeckung, die sich auf bis zu zwei Jahre erstreckt, sorgt in Verbindung mit flexiblen erweiterten Serviceverträgen für eine unerschütterliche Langzeitzuverlässigkeit und Seelenfrieden. Wenn Sie technische Unterstützung benötigen oder weitere Fragen haben, wenden Sie sich bitte direkt an unsere Support-Spezialisten.
Kapazitive Touch-Switch-Schaltkreise sind eine raffinierte Verschmelzung von fortschrittlicher Physik und modernster Elektronik, die in der Schaffung von äußerst intuitiven, außergewöhnlich langlebigen Schnittstellen gipfelt, die für die moderne industrielle Fertigung unverzichtbar sind. Durch die gründliche Beherrschung grundlegender Kapazitätsprinzipien, die sorgfältige Auswahl optimaler Komponenten und die Einhaltung strenger Bau- und Kalibrierungsprotokolle können Ingenieure wirklich leistungsstarke und widerstandsfähige Lösungen entwickeln. Die CP-Serie von Langir Electric hebt dieses Potenzial noch weiter an und bietet bewährte, branchenführende Haltbarkeit, umfangreiche Anpassungsmöglichkeiten und umfassenden weltweiten Support - und ermöglicht so die nahtlose, robuste Integration in die anspruchsvollsten industriellen Steuerungssysteme.
