PNP vs. NPN: Ein Leitfaden zur Polarität von industriellen Schaltausgängen (kapazitiv, piezoelektrisch und vandalismussicher)



PNP-Sourcing-Schalter verbinden bei Aktivierung die positive Versorgungsleitung mit dem SPS-Eingang. NPN-Sinking-Schalter verbinden sie mit Masse. Die Wahl hängt vom Typ der SPS-Eingangskarte ab, da NPN einen positiven gemeinsamen Anschluss und PNP einen negativen gemeinsamen Anschluss benötigt. Langirs kapazitiv, Piezo, und Anti-Vandalismus-Schalter beide Konfigurationen unterstützen, um eine direkte SPS-Kompatibilität ohne zusätzliche Zwischenrelais zu gewährleisten.

Wichtigste Erkenntnisse

• NPN-Sensoren schalten den Ausgang auf Masse, sodass zur Kompatibilität mit dem SPS-Eingang eine positive Versorgungsspannung erforderlich ist.

• PNP-Sensoren schalten den Ausgang auf eine positive Spannung, sodass für SPSen ein negativer oder auf Masse liegender Eingang erforderlich ist.

• Langir stellt versiegelte 100%-Piezoschalter mit Schutzart IP 69K her, die dank Halbleitertechnologie wartungsfrei sind.

• Eine falsche Auswahl zwischen NPN und PNP führt zu Systemausfällen, Kurzschlüssen und potenziellen Gefahren für die Arbeitssicherheit.

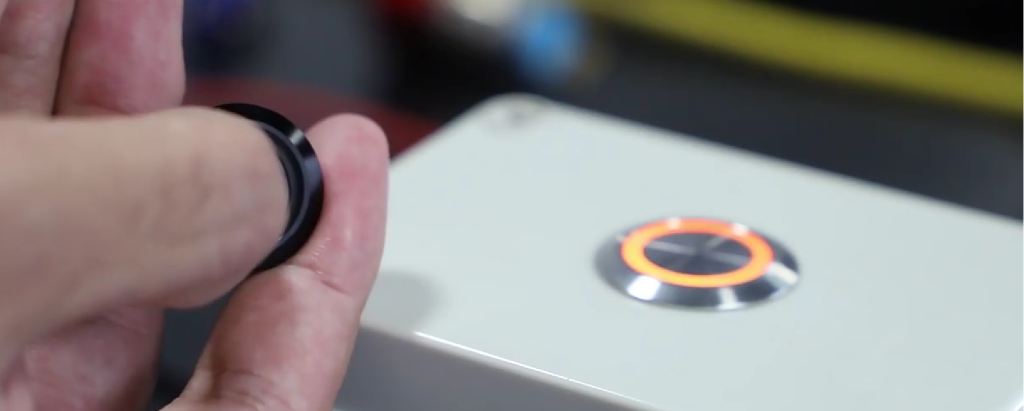

Was benötigen Sie, bevor Sie diese Schalter verkabeln?

Bevor auch nur ein Kabel an eine Klemme angeschlossen wird, müssen vier Punkte geklärt sein: die Art der Systemspannung, die Anforderungen hinsichtlich Stromaufnahme oder -abgabe, die erforderlichen IP-Schutzklassen sowie die baulichen Vorgaben für den Schaltschrank. Das Überspringen dieser Überprüfung verursacht später Nacharbeitsstunden und birgt das Risiko, dass sich der Schaltschrank nicht ordnungsgemäß einschalten lässt. Langir stellt vandalismussichere Schalter, Piezo-Schalter und kapazitive Schalter sowie Produkte zum Schutz von Stromkreisen her, die genau für diese Art der Schaltschrankintegration entwickelt wurden.

Fordern Sie ein Angebot für Industrieschalter von Langir an

Welche SPS-Informationen benötigt ein Systemintegrator als Erstes?

Vergewissern Sie sich vor Beginn der Installation, ob das Steuerungssystem eine NPN- oder eine PNP-Verdrahtung erfordert. Eine falsche Verdrahtung führt nicht nur zu einem fehlerhaften Signal, sondern auch zu einem Kommunikationsausfall. Im schlimmsten Fall kann es zu Kurzschlüssen oder Geräteschäden kommen. Diese Überprüfung dauert nur wenige Minuten. Die Neuverdrahtung eines bereits bestückten Schaltschranks hingegen nicht.

Müssen am Schalter selbst irgendwelche Vorbereitungsarbeiten vorgenommen werden?

Die Piezoschalter von Langir werden vollständig abgedichtet und mit der Schutzart IP69K geliefert, sodass im Vorfeld keine Dichtungsmontage oder Feuchtigkeitsschutzmaßnahmen erforderlich sind. Dank der wartungsfreien Bauweise entfällt für Installateure die routinemäßige Überprüfung der Vorverdrahtung, die bei mechanischen Schaltern oft erforderlich ist.

Bevor Sie beginnen, legen Sie bitte Folgendes bereit:

1. Spezifikation der SPS-Eingänge (NPN-Sink oder PNP-Source)

2. Anforderungen an die Umweltbeständigkeit der Schalttafel (Staub, Nassreinigung, Vibration)

3. Drahtstärke und Steckertyp, die zur Anschlussart des Schalters passen

4. Unterlagen zum Nachweis der Rückverfolgbarkeit von Bauteilen

Langir Electric betreibt seine Produktion im Rahmen eines auf ISO 9001:2015 basierenden Qualitätsmanagementsystems. Für Schalttafelbauer, die Komponenten anhand einer Stückliste auswählen, gewährleistet dieses Rahmenwerk eine gleichbleibende Leistung der Schalter bereits vor dem ersten Anschluss.

Worin unterscheiden sich NPN- und PNP-Ausgänge?

Die Stromrichtung unterscheidet die beiden Ausgangstypen. NPN-Sensoren sind Stromsenken: Der Strom fließt vom SPS-Eingang durch den Schalter zur Masse. PNP-Sensoren sind hingegen Stromquellen und leiten den Strom von der positiven Versorgungsspannung durch den Schalter in den SPS-Eingang. Wenn die Verdrahtung vertauscht wird, zeigt die Eingangskarte überhaupt keinen Wert an.

Ausgabetyp	Aktueller Pfad	SPS – Allgemeine Anforderungen
NPN (Sink-Typ)	SPS-Eingang → Schalter → Masse	Positiv (+)
PNP (Beschaffung)	Pluspol der Versorgungsspannung → Schalter → SPS-Eingang	Negativ (-)

Schalttafelbauer gehen oft davon aus, dass die Polarität nur ein nebensächliches Detail ist. Das ist sie jedoch nicht. Eine nicht übereinstimmende gemeinsame Polarität führt dazu, dass der Stromkreis offen bleibt, ganz gleich, wie solide die mechanische Installation auch aussehen mag.

Hat die Art des Ausgangs Einfluss auf die Lebensdauer des Schalters oder die Störfestigkeit?

Nein. Die Wahl der Polarität bestimmt die Verdrahtungslogik, nicht die Verarbeitungsqualität. Die Piezo-Schalter-Serie von Langir basiert auf Halbleitertechnologie und ist unempfindlich gegenüber elektrostatischen Entladungen, elektromagnetischen Störungen und Hochfrequenzstörungen – unabhängig davon, welche Ausgangskonfiguration ein Bedienfeld erfordert. Diese Störfestigkeit ist in Fertigungshallen von entscheidender Bedeutung, wo Frequenzumrichter und Schweißgeräte ständig elektrische Störungen erzeugen.

Warum ist die Produktionsgeschichte für die Auswahl der Produktionsmenge von Bedeutung?

Ein Anbieter mit langjähriger Produktionserfahrung hat die Randfälle, auf die Systemintegratoren stoßen, bereits gelöst. Langir stellt seit 2014 vandalismussichere, piezoelektrische und kapazitive Schalter her und konzentriert sich dabei sowohl auf NPN- als auch auf PNP-Konfigurationen. Diese Erfolgsbilanz bietet Steuerungsingenieuren eine zuverlässige Halbleiterlösung, unabhängig davon, welches Sink- oder Source-Schema eine bestimmte SPS-Eingangsplatine erfordert.

In den Datenblättern sollte die Art des Ausgangs vor Beginn der Verkabelung eindeutig angegeben sein. Die Überprüfung, ob es sich um NPN oder PNP handelt, im Vergleich zum gemeinsamen Eingang der SPS dauert nur wenige Minuten. Das Überspringen dieses Schritts kostet später Stunden an Fehlersuche.

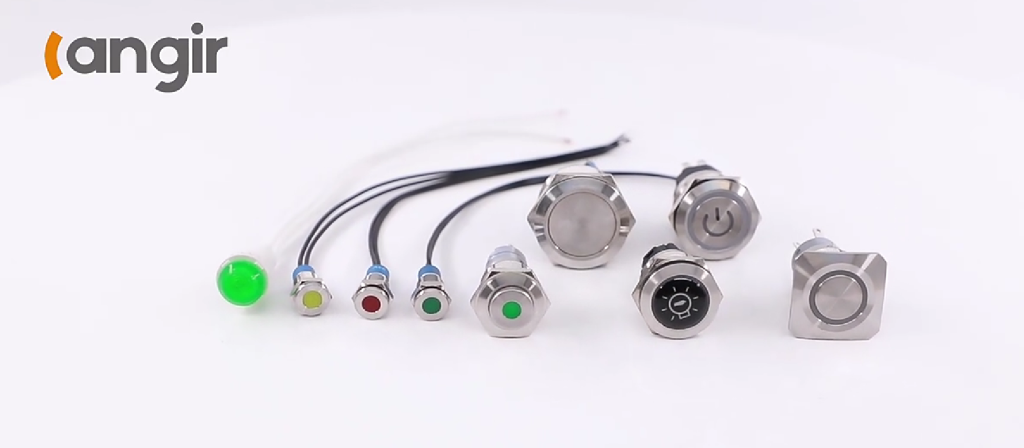

Wie werden kapazitive und Piezo-Schalter verdrahtet?

Bei der Verdrahtung kommt es auf den Ausgangstyp und die Polarität an, nicht auf die Schaltertechnologie. Sowohl ein kapazitiver Schalter als auch ein Piezo-Schalter arbeiten mit Halbleiterschaltungen, und für beide spielt es keine Rolle, ob die Blende aus Metall oder Kunststoff besteht. Die Frage, die bei der Verdrahtung tatsächlich entscheidend ist, lautet: Gibt das Gerät einen NPN- oder einen PNP-Ausgang aus? Davon hängt die gemeinsame Polarität am SPS-Eingang ab.

Schalttafelbauer sollten vor dem Verlegen der Kabel Folgendes überprüfen:

1. Ermitteln Sie den Typ der SPS-Eingangskarte (Sinking oder Sourcing).

2. Passen Sie den Schalterausgang – NPN oder PNP – an diese Karte an.

3. Bei NPN-Schaltern wird der positive Anschluss als gemeinsamer Anschluss verwendet; bei PNP-Schaltern der negative Anschluss.

4. Verlegen Sie das abgeschirmte Kabel in ausreichendem Abstand zu Hochspannungsleitungen, um die Signalintegrität zu gewährleisten.

5. Prüfen Sie den Ausgang am Klemmenblock, bevor Sie das Gehäuse schließen.

Dieser vierte Schritt ist besonders wichtig, wenn ein vandalismussicherer Schalter an freiliegenden Geräten angebracht ist. Kabelverlegungen kreuzen häufig Motor- oder Antriebsstromkreise.

Fordern Sie ein Angebot für Industrieschalter von Langir an

Warum ist die Polarität so wichtig?

Bei vertauschter Polarität wird überhaupt kein Ausgangssignal erzeugt. Die Fehlersuche bei einem “toten” Schalter, der in Wirklichkeit nur falsch verdrahtet ist, kostet Stunden an der Werkbank. NPN-Sensoren leiten Strom über einen positiven gemeinsamen Anschluss zur Masse ab; PNP-Sensoren liefern Strom über einen negativen gemeinsamen Anschluss. Wer die Zuordnung verwechselt, sorgt dafür, dass der SPS-Eingang niemals einen gültigen Zustand erkennt.

Hat die Abdichtung Auswirkungen auf den Verkabelungsprozess?

Die Abdichtung verändert die Arbeitsweise des Gehäuses, nicht jedoch die elektrischen Schritte. Piezo-Schalter werden vollständig nach IP69K abgedichtet ausgeliefert und sind nach dem Einbau wartungsfrei. Systemintegratoren müssen später weder Dichtungen austauschen noch Kontakte reinigen. Da die Schalter ESD-, EMI- und RFI-geschützte Halbleitertechnologie verwenden, bleiben die Ausgangswerte während der Diagnose sauber – keine Lichtbögen, kein Prellen.

Mit über 15 Jahren Erfahrung in der Herstellung von Schaltern für Schaltschrankumgebungen überprüft Langir vor dem Versand der Teile, ob die NPN- oder PNP-Verdrahtung für ein bestimmtes Steuerungskonzept korrekt ist.

Wie passt man vandalismussichere Schalter an die SPS an?

Die Anpassung beginnt bei der Polarität des Ausgangs, nicht bei der Größe der Durchführungsbuchse. Schalttafelbauer verschwenden Stunden mit der Fehlersuche bei Scheinfehlern, wenn der Signaltyp eines Schalters nicht mit der SPS-Eingangskarte kompatibel ist. Stellen Sie zunächst die elektrische Logik richtig ein; die mechanischen Spezifikationen folgen, sobald die Kompatibilität der Verkabelung bestätigt ist.

Welchen Ausgangstyp sollte ein vandalismussicherer Schalter verwenden?

Ein PNP-Ausgang ist für die meisten Sourcing-Eingänge einer SPS sinnvoll, da er bei Auslösung ein aktives HIGH-Signal liefert. Die Überprüfung der Eingangskonfiguration der SPS-Karte vor der Bestellung verhindert, dass es auf dem Bedienfeld zu nicht übereinstimmenden Logikzuständen kommt. Systemintegratoren, die einen Piezo- oder kapazitiven Schalter für ein Bedienfeld spezifizieren, müssen dieselbe Polaritätsprüfung durchführen wie bei jedem diskreten Sensor, der ein SPS-Rack speist.

Die Auswahl des richtigen Ausgangstyps für eine bestimmte Anwendung gewährleistet, dass das gesamte Steuerungssystem wie vorgesehen funktioniert. Eine falsche Polarität führt nicht immer zu einem offensichtlichen Fehler – manchmal verursacht sie lediglich zeitweise auftretende Störungen, die wie Verkabelungsprobleme aussehen. Die Diagnose solcher Fehler nach der Installation kostet weitaus mehr Zeit als die vorherige Überprüfung eines Datenblatts.

Sobald die Polarität festgelegt ist, passen Sie die Bauform an das Gehäuse und den Einschaltzyklus an:

1. Überprüfen Sie die Polarität des SPS-Eingangs und wählen Sie einen kompatiblen Ausgangstyp aus.

2. Wählen Sie einen Buchsendurchmesser, der zur vorhandenen Aussparung in der Platte oder zur neuen Zeichnung passt.

3. Wählen Sie eine für die Betriebsumgebung geeignete Form und ein geeignetes Material für den Aktuator aus – für den Dauerbetrieb, den erhöhten Betrieb oder den Momentbetrieb.

4. Geben Sie die Farbe der LED-Beleuchtung und die Spannung an, falls eine Statusrückmeldung erforderlich ist.

5. Fügen Sie eine individuelle Gravur hinzu, um eine einheitliche Beschriftung auf der gesamten Blende zu gewährleisten.

Die vandalismussicheren Schalter von Langir sind in einer Vielzahl von Durchführungen, Betätigungsformen, Materialien, Beleuchtungsoptionen und Gravurvarianten erhältlich, sodass Systemintegratoren die Schalttafelzeichnungen anpassen können, ohne den Ausschnitt neu gestalten zu müssen. Diese Konfigurationsvielfalt hat bereits mehr als 10.000 Endkunden weltweit bei Schalttafeln in den Bereichen Industrie, Sicherheit und Verkehr unterstützt – ein Beleg dafür, dass eine einheitliche Ausgangslogik in Verbindung mit flexiblen mechanischen Optionen die meisten Probleme bei der Spezifikation löst, noch bevor ein Schalter überhaupt die Schalttafelwerkstatt erreicht.

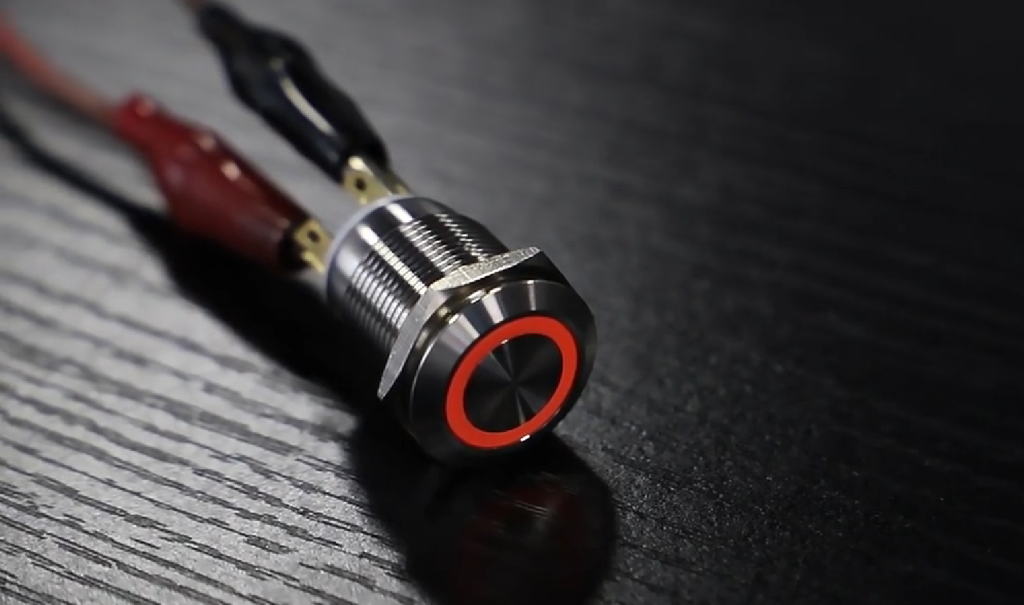

Welche Fehler bei der Verkabelung sollten Sie vermeiden?

Eine falsche Ausgangspolarität verursacht die größten Schäden auf der Schalttafelebene. Werden ein kapazitiver Schalter oder Sensor an den falschen gemeinsamen Anschluss angeschlossen, reichen die Folgen von einer blockierten Kommunikationsleitung bis hin zu einer durchgebrannten Eingangskarte. Im schlimmsten Fall entstehen Sicherheitsrisiken, die niemand bei einer abgenommenen Maschine in Kauf nehmen möchte. Das Überspringen einer Polaritätsprüfung ist keine Abkürzung – es ist ein Risiko für die Betriebsbereitschaft des Bedienfelds.

Fordern Sie ein Angebot für Industrieschalter von Langir an

Warum kommt es bei der Verpolung von NPN und PNP so oft zu Fehlern?

Verwirrung entsteht, weil der richtige Bezugspunkt – positiv oder negativ – sowohl vom Ausgangstyp des Sensors als auch von der SPS-Eingangsplatine abhängt. Ein Techniker geht davon aus, dass überall derselbe Standard gilt, und verdrahtet dann eine Reihe von vandalismussicheren Schaltern oder Sensoren, ohne zuvor die Spezifikationen der Platine zu überprüfen. Diese Annahme ist der Ausgangspunkt für Nacharbeiten. Vor der endgültigen Verkabelung sollten Systemintegratoren jedes Mal die Dokumentation zur SPS-Eingangsplatine heranziehen und diese mit dem Datenblatt des Sensors abgleichen.

Drei Gewohnheiten beugen den meisten Verkabelungsfehlern im Schaltschrankbereich vor:

1. Überprüfen Sie vor der Bestellung der Hardware den Typ der SPS-Eingangskarte (Sourcing oder Sinking).

2. Passen Sie die Polarität des Sensorausgangs an diese Karte an, nicht an Ihre Gewohnheiten oder Ihr Gedächtnis.

3. Prüfen Sie die Durchgängigkeit an einem einzelnen Gerät, bevor Sie die gesamte Produktionsserie verkabeln.

Die Qualitätskontrolle im Vorfeld ist genauso wichtig wie die sorgfältige Verdrahtung im weiteren Verlauf. Das auf ISO 9001:2015 basierende Qualitätssystem von Langir gewährleistet konsequente elektrische Leistungsprüfungen vor dem Versand der Teile, wodurch unerwartete Polaritätsprobleme, die erst während der Installation entdeckt werden, vermieden werden. Diese Konsistenz ist entscheidend, unabhängig davon, ob es sich bei der Komponente um einen Piezo-Schalter oder einen Standard-Drucktaster handelt. Schalttafelbauer, die kundenspezifische Konfigurationen bestellen, können sich auf Langirs mehr als 15-jährige Erfahrung in der Herstellung von Schaltern verlassen, um die Art des Ausgangs zu bestätigen, bevor eine Bestellung endgültig bestätigt wird. Ein fünfminütiges Gespräch, das später einen ganzen Tag an Nacharbeit erspart.

Häufig gestellte Fragen

Was ist der Hauptunterschied zwischen NPN- und PNP-Ausgängen?

NPN-Sensoren leiten Strom ab, der vom SPS-Eingang über den Schalter zur Masse fließt, und benötigen einen positiven gemeinsamen Anschluss. PNP-Sensoren liefern Strom, den sie von der positiven Versorgungsspannung über den Schalter in den SPS-Eingang leiten, und benötigen einen negativen gemeinsamen Anschluss.

Unterstützen die Schalter von Langir sowohl NPN- als auch PNP-Schaltungsarten?

Ja. Die kapazitiven, piezoelektrischen und vandalismussicheren Schalter von Langir unterstützen beide Konfigurationen und ermöglichen so eine direkte SPS-Kompatibilität ohne zusätzliche Zwischenrelais.

Hat die Wahl zwischen NPN und PNP Auswirkungen auf die Lebensdauer des Schalters?

Nein. Die Piezo-Schalter von Langir sind weiterhin als 100% versiegelt, entsprechen der Schutzart IP69K und basieren auf Halbleitertechnologie, die unabhängig von der Art des Ausgangs gegen elektrostatische Entladungen geschützt ist.
