Gli interruttori automatici CC sono direzionali



Gli interruttori automatici in corrente continua forniscono una protezione contro le sovracorrenti interrompendo la corrente durante i guasti. Il fatto che un interruttore sia direzionale influisce sull'installazione e sul funzionamento, soprattutto nei sistemi con flusso reversibile come gli impianti di energia rinnovabile. Questo articolo spiega la direzionalità degli interruttori CC, le considerazioni sulla polarità, i rischi di cablaggio, le migliori pratiche di installazione e i tipi di interruttori più comuni.

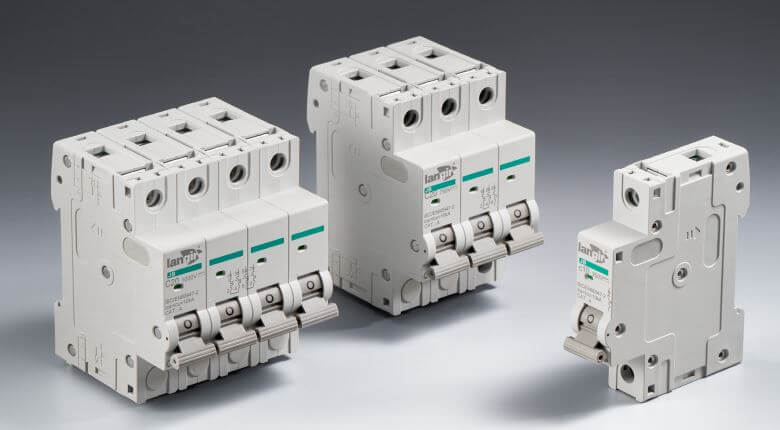

Cosa significa direzionale negli interruttori automatici in corrente continua?

“Direzionale” significa che l'interruttore è in grado di rilevare la direzione della corrente CC e di intervenire in base a tale direzione. Questo è utile nei casi in cui il flusso può invertirsi, ad esempio negli impianti fotovoltaici o nei convertitori bidirezionali, perché i dispositivi direzionali migliorano la discriminazione dei guasti e limitano le interruzioni non necessarie.

Alcuni moderni sezionatori in corrente continua supportano l'interruzione in entrambe le direzioni per adattarsi a flussi di potenza flessibili.



Interruttore CC bidirezionale a sorgente Z per un flusso di potenza flessibile

Il documento affronta le limitazioni degli interruttori CC Z-Source proponendo nuove topologie. Entrambe le topologie proposte consentono un flusso di potenza bidirezionale e permettono l'interruzione in entrambe le direzioni.

Protezione di un sistema in corrente continua utilizzando un interruttore automatico bidirezionale Z-Source, S Savaliya, 2016



Richiedete un preventivo per gli interruttori automatici CC personalizzati di Langir



Come funziona la protezione direzionale negli interruttori automatici in c.c.

La protezione direzionale utilizza sensori e logica per misurare la grandezza e il vettore della corrente. Quando il rilevamento indica un guasto in una direzione monitorata, l'interruttore scatta secondo i criteri configurati. Per evitare errori di funzionamento e mantenere una protezione selettiva, sono necessari un rilevamento accurato e una logica decisionale affidabile.

Nonostante i progressi compiuti, rimangono delle sfide per quanto riguarda l'accuratezza del rilevamento e la classificazione affidabile dei guasti per i sistemi in corrente continua.



Relè direzionali nella protezione dai guasti degli interruttori CC

I metodi di protezione dai guasti in corrente continua, compresi gli interruttori e i limitatori di corrente di guasto, sono essenziali. Un relè direzionale può classificare erroneamente un guasto in avanti come inverso, o viceversa, con conseguenti azioni di protezione errate.

Un'indagine completa sul sistema di protezione HVDC: analisi dei guasti, metodologia, problemi, sfide e prospettive future, M Mishra, 2023



Perché la polarità è importante negli interruttori CC?

La corretta polarità influisce sulla capacità di un interruttore CC di funzionare e interrompere i guasti come previsto. I collegamenti invertiti possono impedire l'intervento o degradare il controllo dell'arco elettrico, aumentando il rischio per le apparecchiature e i pericoli per la sicurezza. Gli installatori devono attenersi ai contrassegni di polarità e alle indicazioni del produttore durante il cablaggio e la manutenzione.

Langir Technologies è specializzata in componenti elettronici personalizzati, tra cui Interruttori DC , che vengono configurati per esigenze applicative specifiche.



Conseguenze di un cablaggio a polarità errata negli interruttori CC

Un cablaggio con polarità errata può causare diversi problemi, tra cui:



1. Potenziali danni alle apparecchiature: L'inversione di polarità può far funzionare i componenti al di fuori dei limiti di progetto e ridurne la durata.
2. Aumento dei rischi per la sicurezza: Un cablaggio non corretto può aumentare il rischio di incendi o scosse elettriche.
3. Controllo dell'arco elettrico compromesso: L'interruzione della corrente continua si basa sul corretto orientamento per un'efficace soppressione dell'arco; un cablaggio errato può ridurre l'efficacia del controllo dell'arco.

Le ricerche sottolineano che un orientamento corretto migliora le prestazioni di interruzione dell'arco.



Polarità degli interruttori CC per l'interruzione dell'arco elettrico

L'arco può essere invertito in modo da impedire l'interruzione, il che rende necessario specificare la polarità dell'interruttore. Il documento illustra i miglioramenti che si ottengono nel controllo dell'arco quando la polarità è gestita correttamente.

Tecnologia di interruzione senza polarità degli interruttori per corrente continua ad alta tensione, 2014

Questi rischi rendono indispensabile la verifica della polarità durante l'installazione e i controlli di routine.

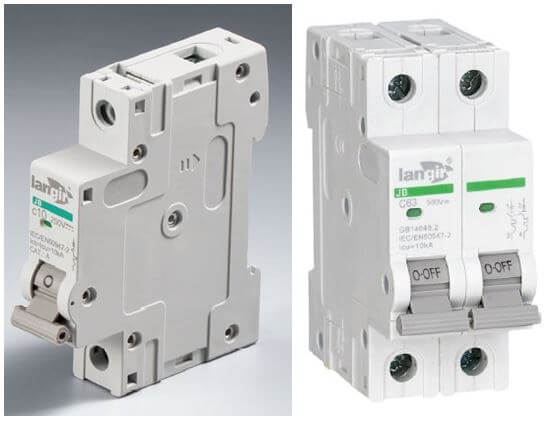

Confronto tra interruttori CC sensibili alla polarità e non sensibili alla polarità

Scegliete tra interruttori sensibili alla polarità e interruttori non sensibili alla polarità in base alle esigenze del sistema. I modelli sensibili alla polarità richiedono un orientamento corretto e sono utilizzati quando la direzione è importante. Gli interruttori non sensibili alla polarità tollerano entrambi i collegamenti e semplificano l'installazione, ma potrebbero non soddisfare tutti i requisiti di protezione.



• Interruttori sensibili alla polarità: Richiedono la polarità corretta per il funzionamento specifico; si usano quando la direzione è fondamentale.
• Interruttori non sensibili alla polarità: Funzionano indipendentemente dalla polarità e consentono una maggiore flessibilità di installazione.

La scelta deve seguire le specifiche del sistema, i rischi operativi e le raccomandazioni del produttore.



Richiedete un preventivo per gli interruttori automatici CC personalizzati di Langir



Come installare e cablare correttamente gli interruttori automatici CC?

Un'installazione corretta è essenziale per la sicurezza e l'affidabilità del funzionamento. La prassi standard si concentra sulla sicurezza, sul cablaggio corretto e sulla verifica.



1. Precauzioni di sicurezza: Scollegare l'alimentazione prima del lavoro per ridurre il rischio di scosse.
2. Procedura di cablaggio: Seguire le istruzioni di cablaggio del produttore, verificare la polarità e utilizzare conduttori dimensionati per la corrente prevista.
3. Ispezione e test: Ispezionare i collegamenti ed eseguire test funzionali per confermare il corretto funzionamento sotto carico.

Langir Technologies fornisce soluzioni personalizzate per Interruttori DC , con configurazioni adatte ai requisiti dell'installazione.



Tipi e principi di funzionamento degli interruttori automatici in c.c.

Gli interruttori CC sono disponibili in diversi tipi per tensioni e applicazioni diverse. Esempi tipici sono gli interruttori miniaturizzati per la protezione a bassa tensione, gli interruttori solari per gli impianti fotovoltaici e gli interruttori CC ad alta tensione per applicazioni industriali o di pubblica utilità.



• Interruttori automatici miniaturizzati (MCB): Per circuiti a bassa tensione; protegge da sovraccarichi e cortocircuiti.
• Interruttori solari: Progettato per i sistemi fotovoltaici e per le sfide legate alle correnti inverse.
• Interruttori CC ad alta tensione: Utilizzato quando le tensioni più elevate richiedono metodi di interruzione robusti.

La conoscenza di queste opzioni aiuta a scegliere l'interruttore in base alle esigenze elettriche e ambientali dell'applicazione.



Tipi comuni di interruttori CC e loro caratteristiche

Le categorie di interruttori variano in base alle dimensioni, al metodo di interruzione e all'idoneità dell'applicazione. Considerate se il dispositivo necessita di una protezione contro le correnti inverse, di valori nominali di corrente più elevati o di una struttura robusta per gli ambienti industriali.



1. Interruttori automatici miniaturizzati: Compatto, adatto all'uso residenziale e commerciale leggero.
2. Interruttori solari: Costruiti per impianti fotovoltaici; possono includere una protezione contro le correnti inverse.
3. Interruttori automatici scatolati: Unità robuste per sistemi più grandi con una capacità di corrente superiore.

Queste caratteristiche determinano l'ambiente e i tipi di carico appropriati per ciascun interruttore.



Principio di funzionamento degli interruttori automatici CC

Un interruttore automatico CC interrompe la corrente quando viene rilevato un guasto. I meccanismi più comuni sono gli sganci termici, l'azionamento magnetico e gli elementi di controllo dell'arco elettrico. Quando viene rilevata una corrente anomala, l'interruttore si apre per isolare il guasto e proteggere le apparecchiature.

La comprensione dei principi operativi e la lettura delle linee guida del produttore aiutano gli installatori e il personale addetto alla manutenzione a risolvere i problemi e a seguire le procedure corrette.

Per richieste di informazioni o assistenza sui prodotti, si prega di contattateci .



Gli interruttori automatici in c.c. sono direzionali?



Richiedete un preventivo per gli interruttori automatici CC personalizzati di Langir



Quali sono le principali differenze tra interruttori in corrente alternata e in corrente continua?

Gli interruttori in c.a. e in c.c. proteggono entrambi i circuiti, ma i dispositivi in c.c. devono gestire una corrente costante e unidirezionale e richiedono una maggiore soppressione dell'arco. Gli interruttori in c.a. beneficiano dell'attraversamento naturale dello zero di corrente; gli interruttori in c.c. utilizzano metodi di interruzione e valori nominali specifici.



Come scegliere l'interruttore automatico CC più adatto alla propria applicazione?

Scegliere in base alla tensione e alla corrente del sistema, al tipo di carico, ai requisiti di polarità e alle condizioni ambientali. Rivedere le specifiche del produttore o consultare un tecnico qualificato per la scelta e le impostazioni finali.



Gli interruttori in corrente continua possono essere utilizzati nei sistemi di energia rinnovabile?

Sì. Gli interruttori in corrente continua sono comunemente utilizzati nei sistemi solari e in alcuni sistemi eolici per proteggere dai guasti e gestire la corrente variabile o reversibile quando è richiesta un'interruzione bidirezionale.



Quale manutenzione è necessaria per gli interruttori in corrente continua?

Eseguire ispezioni periodiche per verificare la presenza di usura o corrosione, testare i meccanismi di intervento sotto carico e pulire i terminali per ridurre la resistenza di contatto. Seguire il programma di manutenzione del produttore.



Quali sono gli standard di sicurezza per gli interruttori in corrente continua?

I sezionatori in corrente continua devono essere conformi agli standard applicabili, quali IEC 60947-2 e UL 489, se pertinenti. Questi standard riguardano la sicurezza, la protezione termica e dai cortocircuiti e i requisiti ambientali.



Come si risolve un interruttore automatico CC che non si ripristina?

Verificare che il guasto che ha causato lo scatto sia stato eliminato, controllare che non vi siano danni visibili e verificare il cablaggio e i collegamenti. Se l'interruttore non si ripristina, consultare la guida del produttore o un tecnico qualificato; il dispositivo potrebbe essere difettoso.



Ci sono progressi nella tecnologia degli interruttori in corrente continua?

Sì. Gli sviluppi includono interruttori bidirezionali, un migliore rilevamento dei guasti e una migliore soppressione degli archi elettrici per aumentare l'affidabilità dei moderni sistemi a corrente continua.



Conclusione

La direzionalità e la corretta polarità sono importanti per la sicurezza e il funzionamento affidabile degli interruttori in corrente continua. La scelta del tipo appropriato e il rispetto delle migliori pratiche di installazione e manutenzione riducono il rischio per le apparecchiature e favoriscono la stabilità delle prestazioni del sistema, in particolare nelle applicazioni per le energie rinnovabili. Per soluzioni su misura e per una guida tecnica, esplorate la nostra gamma di prodotti Interruttori DC.
