Come calcolare la corrente nominale degli interruttori automatici CC nei sistemi a 24 V



Il corretto dimensionamento degli interruttori automatici in corrente continua nelle installazioni a 24 V protegge le apparecchiature e le persone da sovraccarichi e cortocircuiti, riducendo al minimo gli interventi fastidiosi. Questa guida riassume le procedure fondamentali per il calcolo dei valori nominali degli interruttori, le specifiche chiave da verificare, l'influenza dei tipi di carico sul dimensionamento e i consigli pratici per la selezione.

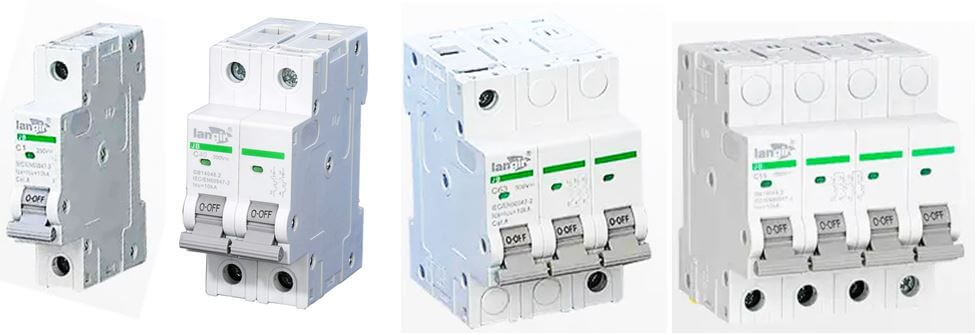

Che cos'è un interruttore automatico CC e perché è importante un corretto dimensionamento?

Un interruttore automatico CC interrompe la corrente quando si verifica un guasto o un sovraccarico. Un dimensionamento corretto garantisce una protezione affidabile e riduce i falsi interventi; un dimensionamento errato può causare danni o creare rischi di incendio. La familiarità con il funzionamento del dispositivo e con i principi di dimensionamento è essenziale per garantire la sicurezza dei sistemi a 24 V.



Richiedete un preventivo per gli interruttori automatici CC personalizzati di Langir



In che modo un interruttore automatico CC protegge i sistemi a 24 V?

Gli interruttori in corrente continua rilevano le sovracorrenti e scollegano il circuito per evitare danni. Poiché la corrente continua non presenta attraversamenti naturali dello zero, gli interruttori progettati per la corrente continua utilizzano metodi di interruzione e materiali di contatto specifici per interrompere la corrente in modo affidabile in condizioni di sovraccarico o cortocircuito.



Quali sono le formule e i metodi utilizzati per calcolare la corrente nominale degli interruttori?

Il calcolo inizia determinando la corrente di carico dai requisiti di potenza del dispositivo, quindi applicando fattori di correzione e codici.



1. Calcolo della corrente di carico : La corrente di carico può essere calcolata con la formula: I = frac{P}{V} dove I è la corrente in ampere, P è la potenza in watt e V è la tensione in volt.
2. Regola NEC 125% : In base al National Electrical Code (NEC), dimensionare l'interruttore a 125% di un carico continuo per ridurre gli interventi fastidiosi e fornire un margine.
3. Considerazioni sulla tensione nominale : Utilizzare un interruttore con una tensione nominale pari o superiore alla tensione del sistema per garantire un'interruzione sicura.

Oltre a far corrispondere la tensione del sistema, si noti che i valori di tensione degli interruttori CC disponibili in commercio variano e devono essere scelti in base all'applicazione.



Valori nominali degli interruttori CC per sistemi a 250 V

Fornisce protezione contro le sovracorrenti per sistemi trifase a 415 V (linea) in CA e per sistemi in CC fino a 250 V. Sono disponibili anche versioni con valori nominali specifici per circuiti CA fino a 660 V e per determinati valori nominali CC.

Protezione del sistema elettrico, 2013



Qual è la formula standard per il calcolo degli ampere degli interruttori CC?

Per selezionare il valore nominale dell'interruttore, utilizzare la corrente di carico continua e applicare un fattore di sicurezza.

Il moltiplicatore di 1,25 fornisce un margine per il funzionamento continuo. Esempio: un carico continuo di 10 A richiede un interruttore da almeno 12,5 A.

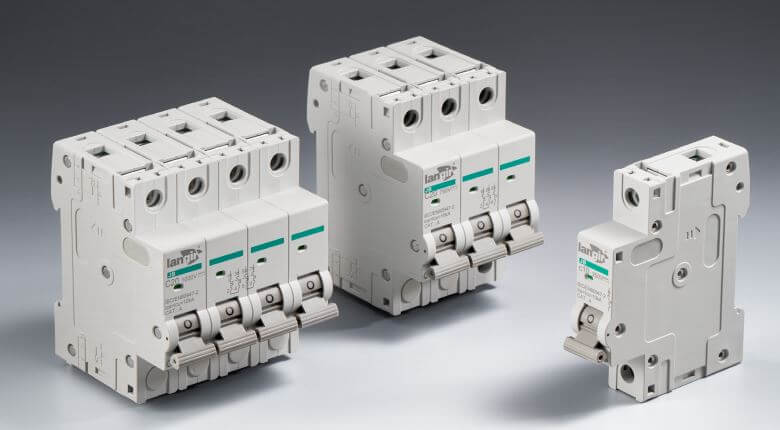

In che modo i tipi di carico influiscono sul dimensionamento degli interruttori nei circuiti a 24 V CC?

Il comportamento del carico determina il tipo e la portata dell'interruttore necessario; nel dimensionamento considerare i carichi fissi, induttivi e intermittenti.



• Correnti di spunto : I dispositivi induttivi (motori, solenoidi) assorbono elevate correnti di avvio; scegliere interruttori o coordinamenti in grado di tollerare le correnti di spunto senza interventi indesiderati.
• Carichi costanti : I carichi resistivi hanno un assorbimento di corrente prevedibile, quindi il dimensionamento segue il calcolo del carico continuo.
• Cicli di lavoro intermittenti : Per i carichi intermittenti, nella scelta dei valori nominali valutare le correnti medie rispetto a quelle di picco e il ciclo di funzionamento.



Richiedete un preventivo per gli interruttori automatici CC personalizzati di Langir



Come selezionare l'interruttore CC appropriato per le applicazioni a 24 V?

La selezione richiede la verifica dei valori nominali di tensione e corrente, del potere di interruzione e delle caratteristiche di intervento, per poi adattarli al sistema e al profilo di carico.



1. Valori di tensione e corrente : Verificare che l'interruttore sia in grado di gestire 24 V e la corrente di carico calcolata.
2. Valutazione della capacità di rottura : Verificare che l'interruttore interrompa senza danni le correnti di guasto previste.
3. Valutazione delle caratteristiche del viaggio : Le curve di intervento si adattano al comportamento del carico per evitare interventi fastidiosi e proteggere il circuito.

La ricerca e la guida del settore identificano ulteriori fattori da considerare nella scelta degli interruttori in corrente continua.



Selezione degli interruttori automatici CC in base ai livelli di tensione e corrente

La scelta dei DCCB si basa sulle condizioni di lavoro, sul livello di tensione e di corrente, sulle dimensioni della scheda, sul costo, sull'affidabilità e sul meccanismo di sicurezza.

Evoluzione, progettazione e analisi degli interruttori in corrente continua, M Moradian, 2023

Langir Technologies offre una gamma di Interruttori DC Progettato per sistemi a bassa tensione in corrente continua, fornisce una protezione da sovracorrente adeguata alle esigenze dell'applicazione.



Quali sono le specifiche chiave da considerare nella scelta di un interruttore CC?

Concentrarsi sulla tensione del sistema, sulla corrente prevista e sul tipo di carico; questi determinano la classe dell'interruttore, la curva di intervento e il potere di interruzione richiesto.



• Tensione del sistema : Verificare la compatibilità con 24 V.
• Attuale previsto : Utilizzare la corrente di carico massima calcolata per selezionare il valore nominale.
• Considerazioni sul tipo di carico : Scegliere le caratteristiche di intervento adatte a carichi induttivi, resistivi o intermittenti.



Come si integrano le soluzioni di commutazione personalizzate con la protezione dei circuiti CC?

Gli interruttori personalizzati forniscono interfacce di controllo che completano i dispositivi di protezione CC. L'integrazione di interruttori a pulsante o specializzati con gli interruttori consente di realizzare schemi di controllo e protezione su misura per pannelli macchina, armadi di controllo e apparecchiature personalizzate. Langir Technologies fornisce soluzioni configurabili per supportare queste integrazioni.



Quali sono le domande più comuni e i suggerimenti per la risoluzione dei problemi relativi al dimensionamento degli interruttori CC?

Tra i problemi tipici di dimensionamento vi sono la sottostima della corrente di guasto, la mancata considerazione della corrente di spunto e il declassamento ambientale. I seguenti suggerimenti sintetici affrontano i problemi più comuni.



1. Determinazione della capacità di rottura : Verificare che l'interruttore interrompa la massima corrente di guasto possibile per il sistema.
2. Fattori di selezione : Tenere conto della temperatura, dell'umidità e delle condizioni dell'involucro che influiscono sulle prestazioni.
3. Suggerimenti per la manutenzione : Ispezionare, testare e sostituire i dispositivi usurati per mantenere l'affidabilità della protezione.

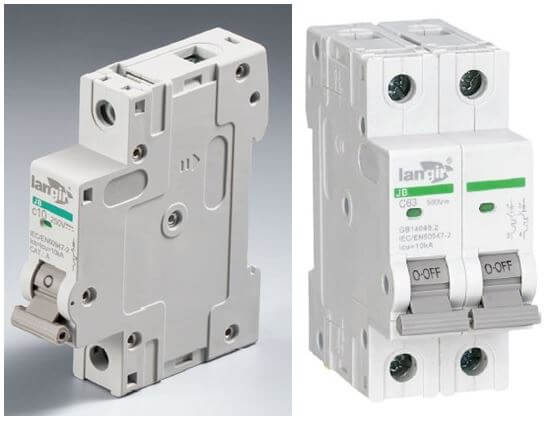

In che modo gli interruttori CC differiscono dagli interruttori CA nel calcolo della corrente?

Gli interruttori in c.c. devono interrompere la corrente continua senza fare affidamento sugli attraversamenti di zero, quindi il loro design, i materiali di contatto e la soppressione dell'arco differiscono dagli interruttori in c.a.. Queste differenze influiscono sul modo in cui gli interruttori vengono specificati e selezionati per i circuiti CC.



Richiedete un preventivo per gli interruttori automatici CC personalizzati di Langir



Quali sono gli errori tipici da evitare nel calcolo della corrente dell'interruttore?

Evitate gli errori più comuni che compromettono la protezione o causano fastidiosi spostamenti.



1. Ignorare il fattore di carico continuo : Nel dimensionamento, includere sempre i moltiplicatori di carico continuo.
2. Tensione nominale errata : Per garantire un'interruzione sicura, utilizzare gli interruttori con tensione nominale pari a quella dell'impianto.
3. Sottovalutazione della corrente di cortocircuito : Determinare con precisione le correnti di guasto potenziali per selezionare il potere di interruzione adeguato.

L'osservanza di questi principi contribuirà a mantenere i sistemi a 24 V sicuri e affidabili.

Se si desidera assistenza per la selezione dei componenti, si prega di contattateci . Il nostro team è in grado di fornire assistenza tecnica per adattare i componenti alle vostre esigenze.



Calcolo della corrente dell'interruttore automatico per 24 V CC - Domande frequenti



Quali sono i fattori da considerare per determinare il potere di interruzione di un interruttore in corrente continua?

Identificare la corrente di guasto massima per la propria configurazione e assicurarsi che il potere di interruzione dell'interruttore superi tale valore; considerare la disposizione del sistema e gli effetti ambientali.



Come posso assicurarmi che il mio interruttore CC sia adatto a diversi tipi di carico?

Adattare le caratteristiche di intervento dell'interruttore al carico: scegliere caratteristiche di tolleranza o di ritardo più elevate per lo spunto induttivo e tipi magnetotermici standard per carichi resistivi costanti.



Quali sono le pratiche di manutenzione da seguire per gli interruttori in corrente continua?

Eseguire ispezioni programmate, test funzionali sotto carico e pulire le custodie; sostituire gli interruttori che scattano in modo persistente o che mostrano un deterioramento fisico.



È possibile utilizzare interruttori in c.a. in applicazioni in c.c.?

No. Gli interruttori in c.a. si basano sull'attraversamento dello zero di corrente e non sono adatti per un'interruzione in c.c. affidabile; utilizzare sempre interruttori specificati per il servizio in c.c..



Quali sono le conseguenze di un dimensionamento non corretto di un interruttore automatico in corrente continua?

Un dimensionamento errato può provocare interventi fastidiosi, danni alle apparecchiature o sovraccarichi non protetti. Bilanciate la protezione e la continuità operativa applicando le regole di dimensionamento standard.



In che modo le condizioni ambientali influenzano le prestazioni degli interruttori in corrente continua?

La temperatura, l'umidità e la polvere influenzano i valori nominali e il funzionamento degli interruttori; applicare il declassamento laddove specificato e scegliere dispositivi adatti all'ambiente.



Conclusione

Un calcolo accurato e una scelta oculata degli interruttori in corrente continua per i sistemi a 24 V garantiscono sicurezza e operatività. Nella scelta dei dispositivi, utilizzare le formule, applicare i moltiplicatori del codice, tenere conto dei tipi di carico e dell'ambiente e verificare la capacità di interruzione. Contattate il nostro team per assistenza tecnica o guida ai prodotti.
