このガイドでは、3ピンの押しボタンスイッチの配線方法を、わかりやすい言葉で解説しています。初心者の方でも手順に従えるように書かれています。 押しボタンスイッチの卸売り オプション、, Langirへのお問い合わせ 詳細についてはこちらをご覧ください。Langir社は高品質なスイッチを製造しており、このガイドには長年にわたる実践的なノウハウが反映されています。 本ガイドでは、スイッチの機能解説、安全対策、配線図のコツ、ステップバイステップの手順、実用的な活用例を紹介し、最後に一般的なトラブルシューティングのヒントをまとめます。さっそく本題に入り、スイッチを確実に正しく動作させる方法を詳しく学んでいきましょう。.
3ピンプッシュボタンスイッチの機能
まず最初に知っておくべきことは、スイッチの各ピンがどのような役割を果たしているかということです。3ピンの押しボタンスイッチには、その動作を制御する3つの重要な端子があります。これらを理解することで、配線が容易になり、ミスを防ぎ、回路が正しく動作するようになります。.
特注の押しボタンスイッチについては、Langirまでお問い合わせください

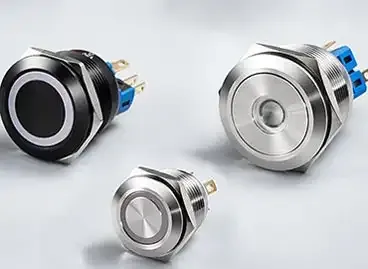

スイッチ上の共通COMポート
コモン端子（COM）は、ボタンが押された際に、しばしば開閉接続を担う中心となるピンです。これは、他の2つのピンが動作するための基準点となります。多くの用途において、COMピンは、スイッチが作動した際にスイッチが負荷へ供給する電源電圧を供給します。.
常時開放（NO）端子の役割
「常時開（NO）」端子は、ボタンを押すまではCOM端子と接続されていません。ボタンを離すと、COMとNOの間には電流が流れません。この構成は、モーターの始動やリレーの作動など、瞬間的にのみ動作させる必要がある回路に最適です。.
通常閉（NC）端子の機能
対照的に、常閉（NC）端子はデフォルトでCOMに接続されています。押しボタンが押されると、接続が切断され、電流の流れが止まります。この極性は、中断されるまで常に回路をアクティブにしておく必要がある場合に役立ちます。.
3ピンの押しボタンスイッチと他の種類のスイッチの見分け方
トグルスイッチやロッカースイッチとは異なり、3ピンのプッシュボタンはモーメンタリー動作を目的として設計されています。そのコンパクトな設計と正確な機能性により、迅速かつ一時的な作動が求められる電子機器に最適です。こうした違いを理解することで、プロジェクトに最適なスイッチを選ぶことができます。.
3極スイッチを安全に配線するための必須の準備事項
スイッチの配線作業を始める前に、しっかりと準備を整えておきましょう。安全対策と適切な計画を立てることで、機器や自分自身に危害を及ぼすようなミスを防ぐことができます。.
特注の押しボタンスイッチについては、Langirまでお問い合わせください
作業に適した道具や材料を揃える
まず、必要な工具や材料をすべて用意しましょう。通常、ドライバー、被覆むき器、マルチメーター、はんだごて、そして電線一式が必要になります。また、参考用に配線図を用意しておくと良いでしょう。適切な工具を使用することで、手間やミスを最小限に抑えることができます。.
配線作業を始める前に講じるべき重要な安全対策
安全第一です。配線に触れる前には、必ず電源を切ってください。絶縁された工具を使用し、安全ゴーグルを着用してください。これらの注意事項を守ることで、回路の作業中に感電や短絡を防ぐことができます。.
スイッチ設置のための電気の基礎知識
基本事項――電圧、電流、抵抗、およびアース――を理解しておきましょう。押しボタンスイッチはより大規模な回路の一部であるため、電流の流れを理解しておけば、期待通りに動作しない場合のトラブルシューティングに役立ちます。オームの法則などの基礎的な概念を理解していれば、マルチメーターを使って配線の接続状態を確認することができます。.
押しボタンスイッチの配線図ガイド
回路図は、押しボタンスイッチが回路内でどのように機能するかを視覚化するのに役立つツールです。回路図には電流の流れやピン間の接続関係が示されているため、作業を始める前に回路図を注意深く確認してください。.
特注の押しボタンスイッチについては、Langirまでお問い合わせください

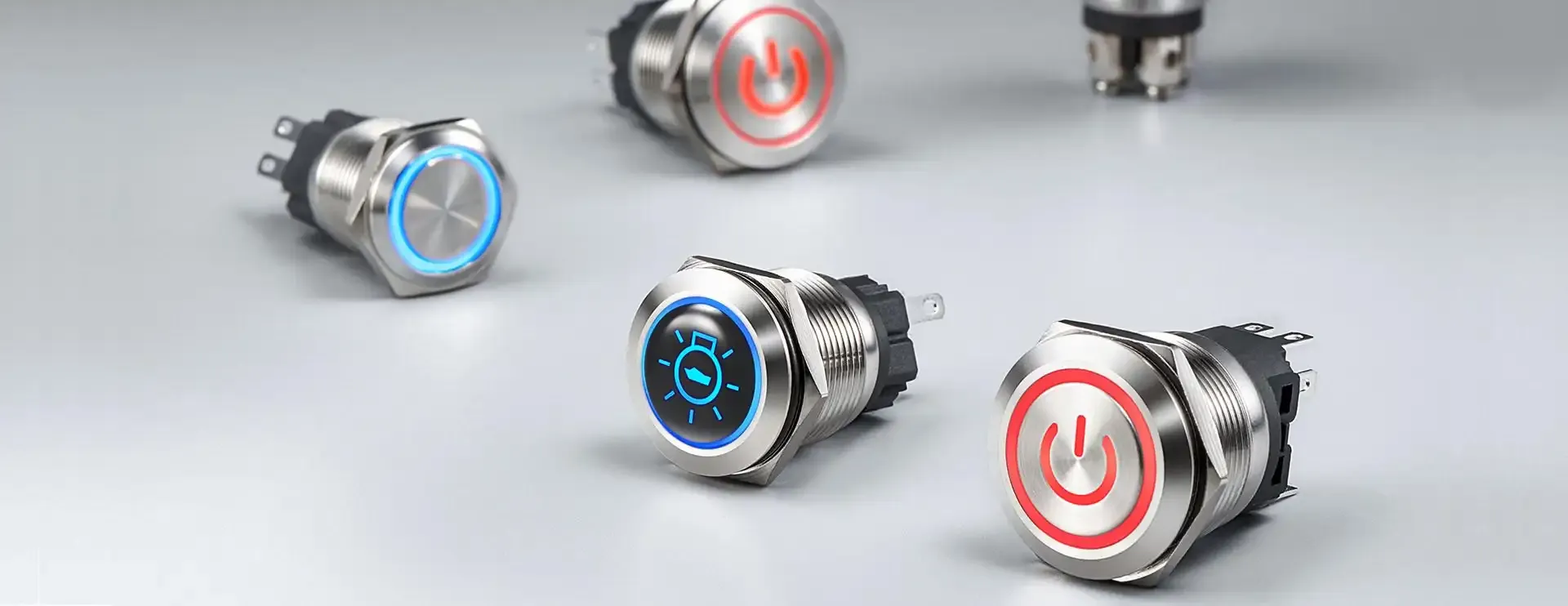

3ピンスイッチの標準回路図の読み方
一般的な回路図には、COMラインが示されており、そこからNOピンとNCピンへと分岐しています。図には、どの配線をどこに接続すべきかが明記されています。明確な回路図があれば、設計通りに自信を持ってスイッチの配線を行うことができます。.
押しボタン回路における電流経路の可視化
電流の流れを想像してみてください。ボタンが押されていないときは、電流はCOMからNCへと流れますが、ボタンを押すと、電流の流れがCOMからNOへと切り替わります。このようにイメージすることで、各接続をどこで行うべきかを整理しやすくなり、配線ミスを防ぐことができます。.
一般的な配線構成の図解
インターネットで簡単な回路図を調べて、さまざまな構成を確認してみましょう。たとえば、ある回路図には、LEDランプを制御するためのスイッチが描かれているかもしれません。図解は理解を深め、配線作業の指針となります。.
3ピンスイッチの配線方法に関するステップバイステップの手順
それでは、配線の手順を一緒に見ていきましょう。以下の手順に従えば、確実な接続ができるはずです。根気よく丁寧に作業を行うことが、スイッチの配線を完璧に仕上げるための重要なポイントです。.
特注の押しボタンスイッチについては、Langirまでお問い合わせください
確実な接続を確保するための配線の準備
まず、ワイヤーの被覆を剥いて、十分な量の銅を露出させます。ただし、剥きすぎないように注意してください。ほつれを防ぐため、ワイヤーをきれいに撚り合わせてください。端をきれいに処理することで、確実な接続が確保され、抵抗の低減や発熱の抑制につながります。.
共通端子への接続方法
まず、共通（COM）線を接続します。スイッチの設計に応じて、はんだ付けまたはコネクタを使用して、指定された端子にしっかりと固定してください。接続がしっかりしていることを確認してください。配線が緩んでいると、動作が不安定になることがあります。.
スイッチを「常開（NO）」動作用に配線する方法
次に、NO端子から負荷や回路部品につながる配線を接続します。NOピンは押されるまでは断線状態にあるため、この接続は必要な時にのみ作動します。誤って短絡しないよう、絶縁体が破損していないか再確認してください。.
スイッチを常閉（NC）動作用に配線する方法
NC端子は、ボタンが押されるまで動作している必要がある回路の適切な部分に接続して配線してください。この配線方法はNO配線とは逆になるため、回路図を注意深く確認することが不可欠です。.
配線完了したプッシュボタンスイッチの確認
最後に、マルチメーターを使用して、COM端子と他の端子間の導通を測定します。ボタンを押して、接続が予想通りに切断または確立されることを確認してください。この手順により、電源を再投入する前に配線が正しいことを確認できます。.
3極プッシュボタンスイッチ構成の応用例を探る
3ピンの押しボタンスイッチは、単純な回路だけにとどまりません。さまざまな電子工作プロジェクトにおいて、創造的で実用的な用途の幅を広げてくれます。.
特注の押しボタンスイッチについては、Langirまでお問い合わせください

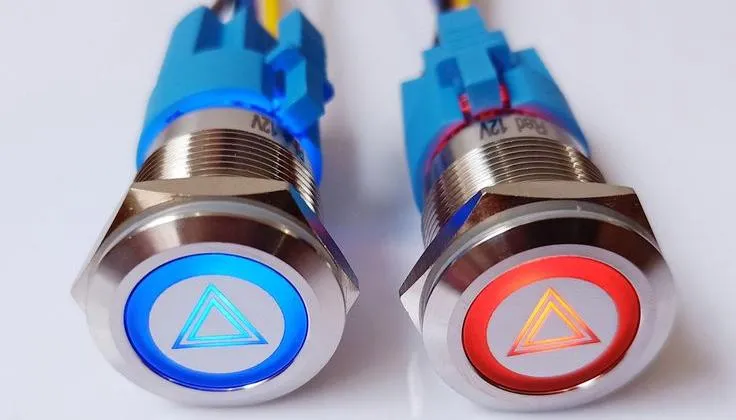

3ピンスイッチを用いた瞬間ON制御の実装
多くのプロジェクトでは、短時間の「オン」信号が必要となります。スイッチを配線してリレーを作動させれば、アクチュエータや警告灯などの機器に瞬間的に電力を供給することができます。この構成は、迅速な応答が求められるシステムに適しています。.
瞬間的なOFF制御機構の確立
同様に、このスイッチを使用して即座に電源を遮断することもできます。NC端子を使用すると、スイッチは、切断のために押されるまで作動状態（オン）のまま維持されます。この構成は、機械の緊急停止ボタンに最適です。.
基本的な電子工作プロジェクトにおける3極スイッチの使い方
DIY用のドアベルからブレッドボード上の回路のテストに至るまで、3ピンのプッシュボタンスイッチはその汎用性の高い設計により、数多くのプロジェクトに活用できます。その機能性の高さから、愛好家から専門家まで幅広く愛用されており、さまざまな場面で確実な動作を保証します。.
押しボタンを使った簡単な回路のアイデア
押しボタンを押すとLEDが一時的に点灯するLEDインジケータ回路を考えてみましょう。あるいは、Arduinoプロジェクトで創意工夫を凝らし、モーターのオン・オフを切り替えてみるのも良いでしょう。こうしたシンプルなアイデアからも、スイッチが日常的な電子回路設計においていかに実用的なものかがわかります。.
3ピンの押しボタンスイッチを配線する際のよくある問題への対処法
指示通りに進めても、問題が発生することがあります。トラブルシューティングはプロセスの一部であり、どこを確認すべきかを知っておけば、時間と労力を節約できます。.
特注の押しボタンスイッチについては、Langirまでお問い合わせください
スイッチが作動しない場合の確認事項
スイッチが動作しない場合は、まず接続を確認してください。配線の緩み、はんだ付けの不備、または配線順序の誤りがないか確認してください。マルチメーターを使って簡単に導通テストを行うと、問題の特定に役立ちます。.
よくある配線ミスの特定と是正
よくある間違いとしては、NO端子やNC端子に間違った配線を接続してしまうことが挙げられます。必ず配線図を確認してください。こうした配線ミスを修正すれば、通常はそれ以上の問題を引き起こすことなく、正常な動作が回復します。.
耐久性が高く信頼性の高い接続を確保する
長期的な信頼性を確保するため、すべての接続部をしっかりと固定してください。むき出しの配線は、熱収縮チューブや電気テープを使用して適切に絶縁してください。これらの予防措置は、特に振動や高温の環境下において、長期にわたり接続の信頼性を維持するのに役立ちます。.
配線作業でいつ助けを求めるべきか見極める
トラブルシューティングを行っても問題が解消しない場合は、専門家に相談するか、配線図をもう一度確認したほうがよいかもしれません。時には、第三者の目を通して見直すことで、自分では見落としがちな些細な間違いに気づけることもあります。.
3ピンの押しボタンスイッチの配線方法 | よくある質問
3ピンの押しボタンスイッチは、他のスイッチと何が違うのでしょうか？
COM、NO、NCの各端子を備えており、状態を維持するトグルスイッチとは異なり、一時的なオン／オフ操作が可能です。この柔軟性により、安全回路などの特定の用途に最適です。.
配線が正しいかどうかを確認するにはどうすればよいですか？
ボタンを押した状態で、マルチメーターを使用してCOM端子とNO端子またはNC端子間の導通を確認してください。導通状態に正常な変化が見られれば、配線は正しく行われています。.
配線作業を行う際、どのような安全対策を講じるべきですか？
必ず電源を切り、絶縁工具を使用し、適切な電気安全対策を講じてください。安全な作業環境を確保することは、感電や回路の損傷を防ぐための鍵となります。.
このスイッチを高電圧用途で使用することはできますか？
一般的に、これらのスイッチは低電圧回路に最適です。設計において安全に使用するためには、必ずスイッチの仕様およびLangir社のガイドラインを参照してください。.
配線をした後、スイッチが作動しない場合はどうすればよいですか？
すべての接続を再確認し、配線図に従って配線を確認した上で、マルチメーターを使用して各端子をテストしてください。それでも問題が解決しない場合は、専門家にご相談の上、さらにトラブルシューティングを行うことをご検討ください。.
