В данном руководстве простым и понятным языком объясняется, как подключить 3-контактный кнопочный выключатель. Оно составлено таким образом, чтобы даже новички могли выполнить все шаги. Для оптовая продажа кнопочных выключателей параметры, связаться с Лангиром подробнее. Компания Langir производит высококачественные выключатели, и данное руководство отражает многолетний практический опыт. Мы разберем принцип работы выключателя, обсудим меры безопасности, дадим советы по составлению схемы подключения, пройдемся по пошаговым инструкциям, рассмотрим полезные варианты применения и в заключение приведем общие советы по устранению неисправностей. Давайте приступим и узнаем, как именно настроить выключатель так, чтобы он работал как надо.
Функциональные возможности 3-контактного кнопочного выключателя
Прежде всего необходимо понять, для чего предназначен каждый вывод переключателя. 3-контактный кнопочный переключатель имеет три ключевых вывода, которые определяют его работу. Понимание их назначения упрощает подключение, позволяет избежать ошибок и гарантирует правильную работу цепи.
Свяжитесь с компанией Langir для заказа кнопочных переключателей по индивидуальному заказу
Общий COM-порт на коммутаторе
Общий вывод, или COM, — это центральный вывод, который часто обеспечивает замыкание или размыкание цепи при нажатии кнопки. Он служит опорной точкой, относительно которой работают два других вывода. Во многих приложениях вывод COM подает напряжение источника, которое переключатель направляет на нагрузку при срабатывании.
Роль нормально открытого вывода NO
Клемма «нормально разомкнутая» (NO) не соединяется с COM до тех пор, пока не будет нажата кнопка. При отпускании кнопки ток между COM и NO не протекает. Такая схема идеально подходит для цепей, которые должны быть активными лишь на мгновение, например, для запуска двигателя или срабатывания реле.
Функция нормально замкнутого вывода NC
В отличие от этого, клемма «нормально замкнутая» (NC) по умолчанию соединена с COM. При нажатии кнопки соединение разрывается, что приводит к прекращению протекания тока. Такая полярность удобна в тех случаях, когда необходимо, чтобы цепь оставалась активной постоянно до момента прерывания.
Как отличить 3-контактные кнопки от других типов переключателей
В отличие от тумблеров и кулисных выключателей, 3-контактная кнопка предназначена для кратковременного срабатывания. Её компактная конструкция и точная работа делают её идеальным решением для электронных устройств, требующих быстрого и кратковременного включения. Понимание этих различий поможет вам выбрать оптимальный выключатель для вашего проекта.
Основные меры по обеспечению безопасности при подключении трехконтактного выключателя
Прежде чем приступить к подключению выключателя, уделите время подготовке. Соблюдение мер безопасности и тщательное планирование позволят вам избежать ошибок, которые могут привести к повреждению оборудования или нанесению вреда вам самим.
Свяжитесь с компанией Langir для заказа кнопочных переключателей по индивидуальному заказу
Подбор необходимых инструментов и материалов для выполнения работы
Для начала соберите все необходимые инструменты и материалы. Как правило, вам понадобятся отвертка, клещи для зачистки проводов, мультиметр, паяльник и набор проводов. Также рекомендуется иметь под рукой электрическую схему для справки. Использование подходящих инструментов позволяет свести к минимуму хлопоты и ошибки.
Основные меры безопасности перед началом работ по прокладке электропроводки
Безопасность превыше всего. Перед тем как прикасаться к каким-либо проводам, всегда отключайте питание. Используйте изолированные инструменты и надевайте защитные очки. Соблюдение этих мер предосторожности поможет предотвратить поражение электрическим током или возникновение короткого замыкания при работе с электрической схемой.
Основные понятия электротехники при монтаже выключателей
Ознакомьтесь с основами — напряжением, током, сопротивлением и заземлением. Кнопочный выключатель является частью более сложной электрической цепи, поэтому понимание принципов протекания тока поможет устранить неисправности, если устройство работает не так, как ожидалось. Базовые понятия, такие как закон Ома, позволят вам проверить подключения с помощью мультиметра.
Руководство по схемам подключения кнопочных выключателей
Схемы — это удобный инструмент, позволяющий наглядно представить, как работает кнопковый переключатель в электрической цепи. Перед началом работы внимательно изучите схему, так как на ней показаны пути прохождения тока и соединения между выводами.

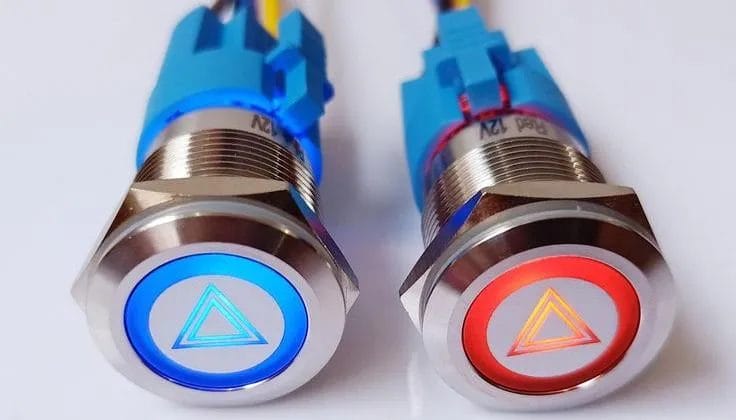

Свяжитесь с компанией Langir для заказа кнопочных переключателей по индивидуальному заказу
Как понять стандартные схемы 3-контактного переключателя
На типичной схеме показана линия COM, от которой отходят ветви к контактам NO и NC. На схеме указано, какой провод куда следует подключить. Имея понятную схему, вы сможете без ошибок выполнить подключение выключателя в соответствии с проектом.
Визуализация пути тока в цепи с кнопкой
Представьте себе, как протекает ток: когда кнопка не нажата, ток протекает от COM к NC, а при нажатии кнопки его путь меняется — от COM к NO. Такая визуализация помогает определить, где следует установить каждое соединение, что снижает вероятность ошибок при подключении.
Наглядные схемы популярных вариантов подключения
Поищите в Интернете простые схемы, чтобы ознакомиться с различными вариантами подключения. Например, на одной из схем может быть показан выключатель, используемый для управления светодиодной лампой. Наглядные материалы помогут вам лучше понять материал и будут служить ориентиром при выполнении подключения.
Пошаговая инструкция по подключению 3-контактного выключателя
Давайте вместе рассмотрим процесс подключения. Выполнение этих шагов должно обеспечить надёжное соединение. Терпение и аккуратность — залог безупречного подключения выключателя.

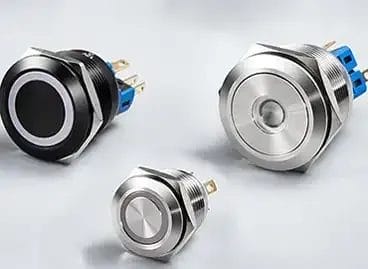

Свяжитесь с компанией Langir для заказа кнопочных переключателей по индивидуальному заказу
Подготовка проводов для обеспечения надёжных соединений
Для начала зачистите провода, обнажив достаточное количество меди, но не переусердствуйте. Аккуратно скрутите их, чтобы не осталось торчащих жил. Чистые концы гарантируют надежность соединений, снижая сопротивление и нагрев.
Подключение к общему выводу
Сначала подсоедините провод общего заземления (COM). Закрепите его на соответствующей клемме с помощью пайки или разъема, в зависимости от конструкции выключателя. Убедитесь, что соединение надежное; ослабленный провод может привести к перебоям в работе.
Подключение выключателя в режиме «нормально разомкнутый» (NO)
Затем подключите провод, идущий к нагрузке или элементу цепи, к клемме NO. Поскольку клемма NO находится в отключенном состоянии до момента нажатия, это соединение активируется только при необходимости. Тщательно проверьте целостность изоляции, чтобы избежать случайных коротких замыканий.
Подключение выключателя для работы в режиме «нормально замкнутый» (NC)
Подключите клемму NC, соединив её с соответствующим участком схемы, который должен оставаться активным до нажатия кнопки. Эта схема подключения противоположна схеме подключения NO, поэтому необходимо внимательно изучить схему.
Проверка только что подключенного кнопочного выключателя
В заключение с помощью мультиметра проверьте наличие цепи между клеммой COM и остальными клеммами. Нажмите кнопку и убедитесь, что цепь размыкается или замыкается в соответствии с ожиданиями. Этот шаг позволяет убедиться в правильности подключения перед повторным включением питания.
Изучение возможностей применения трехпозиционных кнопочных переключателей
3-контактный кнопочный переключатель предназначен не только для простых схем. Он открывает широкие возможности для творческого и практического применения в различных электронных проектах.
Свяжитесь с компанией Langir для заказа кнопочных переключателей по индивидуальному заказу
Реализация управления кратковременным включением с помощью 3-контактного переключателя
Во многих проектах требуется кратковременный сигнал “включения”. Подключение переключателя для запуска реле позволяет на мгновение подать питание на устройство, например, исполнительный механизм или сигнальную лампу. Такая схема подходит для систем, требующих быстрого реагирования.
Создание механизмов управления кратковременным отключением
Аналогичным образом вы можете использовать выключатель для немедленного отключения питания. При использовании клеммы NC выключатель остается в включенном состоянии до тех пор, пока его не нажмут для отключения. Такая конфигурация идеально подходит для кнопок аварийной остановки на оборудовании.
Использование трехконтактного выключателя в простых электронных проектах
От самодельных дверных звонков до тестовых схем на макетной плате — универсальная конструкция 3-контактного кнопочного выключателя подходит для множества проектов. Благодаря своей функциональности он пользуется популярностью как у любителей, так и у профессионалов, обеспечивая надёжную работу в самых разных условиях.
Простые идеи схем для вашей кнопки
Рассмотрим схему со светодиодным индикатором, в которой нажатие кнопки приводит к кратковременному загоранию светодиода. Или проявите творческий подход и реализуйте проект на Arduino, позволяющий включать и выключать двигатели. Такие простые идеи демонстрируют практическую полезность переключателя в повседневных электронных конструкциях.
Решение типичных проблем при подключении 3-контактного кнопочного выключателя
Даже если вы следуете инструкциям, могут возникнуть проблемы. Устранение неполадок — неотъемлемая часть процесса; знание того, на что следует обратить внимание, помогает сэкономить время и силы.
Свяжитесь с компанией Langir для заказа кнопочных переключателей по индивидуальному заказу
Что нужно проверить, если ваш выключатель не работает
Если выключатель не работает, сначала проверьте соединения. Обратите внимание на ослабленные провода, некачественные паяные соединения или неправильный порядок подключения проводов. Быстрая проверка целостности цепи с помощью мультиметра поможет точно определить причину неисправности.
Выявление и устранение типичных ошибок при прокладке электропроводки
К распространенным ошибкам относится подключение не тех проводов к клеммам NO или NC. Всегда сверяйтесь со схемой. Устранение этих ошибок в подключении обычно позволяет восстановить нормальную работу без каких-либо дальнейших сложностей.
Обеспечение прочных и надежных соединений
Для обеспечения долговечности и надежности прочно закрепите все соединения. Для надлежащей изоляции оголенных проводов используйте термоусадочную трубку или изоленту. Эти меры предосторожности помогают сохранить целостность соединений на протяжении длительного времени, особенно в условиях вибрации или высоких температур.
Как понять, когда нужно обратиться за помощью при выполнении электромонтажных работ
Если после устранения неисправностей проблемы не исчезли, возможно, пора обратиться к специалисту или ещё раз изучить схему подключения. Иногда свежий взгляд помогает заметить мелкие ошибки, которые можно было бы упустить из виду.
Как подключить 3-контактный кнопочный выключатель | Часто задаваемые вопросы
Чем 3-контактный кнопочный выключатель отличается от других выключателей?
Он оснащён клеммами COM, NO и NC, что позволяет осуществлять кратковременное включение или выключение, в отличие от тумблеров, которые сохраняют состояние. Такая гибкость делает его идеальным решением для конкретных задач, таких как цепи безопасности.
Как проверить правильность подключения?
С помощью мультиметра проверьте наличие проводимости между клеммой COM и клеммами NO или NC при нажатии кнопки. Правильные изменения показаний мультиметра свидетельствуют о правильном подключении.
Какие меры безопасности следует соблюдать при прокладке электропроводки?
Всегда отключайте питание, используйте изолированные инструменты и соблюдайте надлежащие меры электробезопасности. Обеспечение безопасных условий труда является залогом предотвращения поражения электрическим током или повреждения цепей.
Можно ли использовать этот выключатель в высоковольтных системах?
Как правило, эти выключатели идеально подходят для низковольтных цепей. Всегда руководствуйтесь техническими характеристиками выключателя и рекомендациями компании Langir, чтобы обеспечить безопасность его использования в вашей конструкции.
Что делать, если мой выключатель не работает после подключения?
Еще раз проверьте все соединения, убедитесь, что проводка соответствует схеме, и проверьте каждую клемму с помощью мультиметра. Если проблема не устранится, обратитесь к специалисту для дальнейшей диагностики и устранения неисправности.
