Elektrik anahtarı sembolleri, hayatımızı besleyen devre ağını anlamak açısından hayati öneme sahiptir. Bu semboller, bir devre içinde anahtarın nasıl işlediğini görsel olarak gösterir ve mühendislerin ve teknisyenlerin elektrik sistemlerini etkili bir şekilde tasarlayıp birbirleriyle iletişim kurmasına yardımcı olur. Elektrik anahtarları, günlük hayatımızdaki hayati rolleri nedeniyle büyük talep görmektedir. İşte bu nedenle elektrik anahtarı sektörü, 2021'de $13 milyar ve daha da büyümesini bekliyor.
Bu makalede en yaygın olanları ele alacağız elektrik anahtarları, sembolleri ve anlamları; böylece elektrik mühendisliğinin bu yönüne ilişkin kapsamlı bir anlayış kazandırır.
Elektrik Anahtar Sembollerinin Tanımı
Electrical switch symbols are graphical representations used in circuit diagrams to depict different types of switches and their functions. These symbols provide a standardized and universal language for engineers, electricians, and technicians to communicate and understand switches’ position and actions in electrical circuits.
Elektrik Anahtarı Sembollerinin Türleri
Aşağıda, bilmeniz gereken elektrik anahtarı sembollerinin türleri yer almaktadır. Bunların çoğu şu amaçlarla kullanılmaktadır: dokunmatik anahtarlar modern cihazlarda.
Tek kutuplu, tek konumlu (SPST) anahtar sembolü

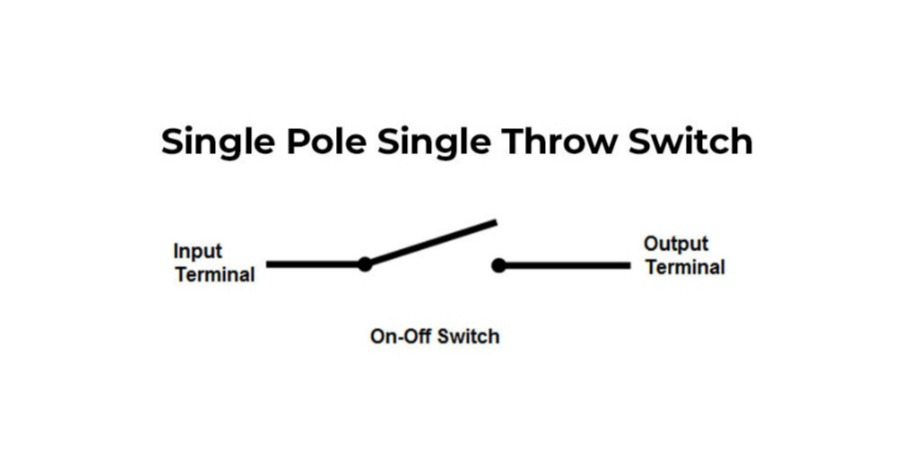

Tek kutuplu, tek konumlu (SPST) bir anahtar, tek bir yol üzerinden akım akışını kontrol eder; bu anahtarın bir giriş ve bir çıkış bağlantısı vardır. SPST kapalı konumdayken devre tamamlanır ve akımın geçmesine izin verilir. Öte yandan, SPST açık konumdayken devre kesilir ve akımın akışı engellenir.
SPST anahtarı, devre üzerinde basit bir kontrolün gerekli olduğu temel açma/kapama uygulamalarında yaygın olarak kullanılır. Elektrik devre şemalarında tek bir çizgiyle gösterilir ve bu çizgi, anahtar kapalıyken akımın geçtiği yolu belirtir.
Tek kutuplu, çift konumlu (SPDT) anahtar

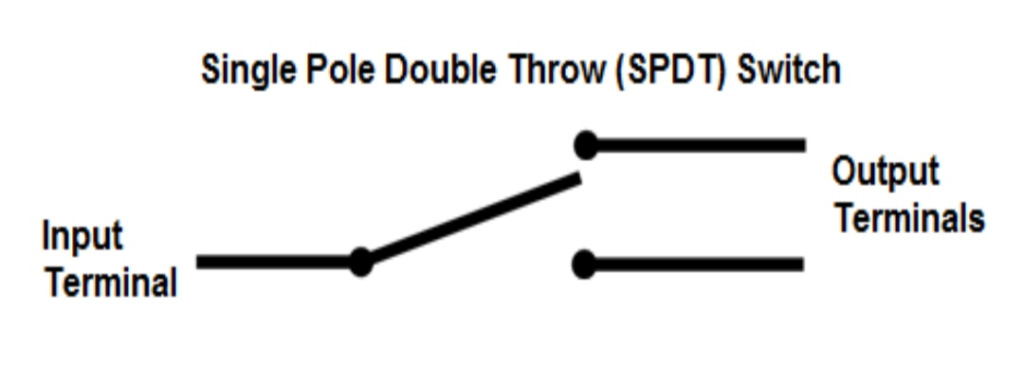

Tek kutuplu, çift konumlu (SPDT) bir anahtar, bir girişi iki çıkıştan herhangi birine bağlayabilir. Bir giriş ve iki çıkış bağlantısı vardır. Girişin çıkışa bağlanması, anahtarın konumuna bağlıdır.
The SPDT switch allows for alternate connections or functions, providing flexibility in circuit design. It is commonly used when choosing between two different paths or circuits. In electrical circuit diagrams, the SPDT switch is represented by a single line with a “T” shape at one end.
Çift kutuplu, tek konumlu (DPST) anahtar

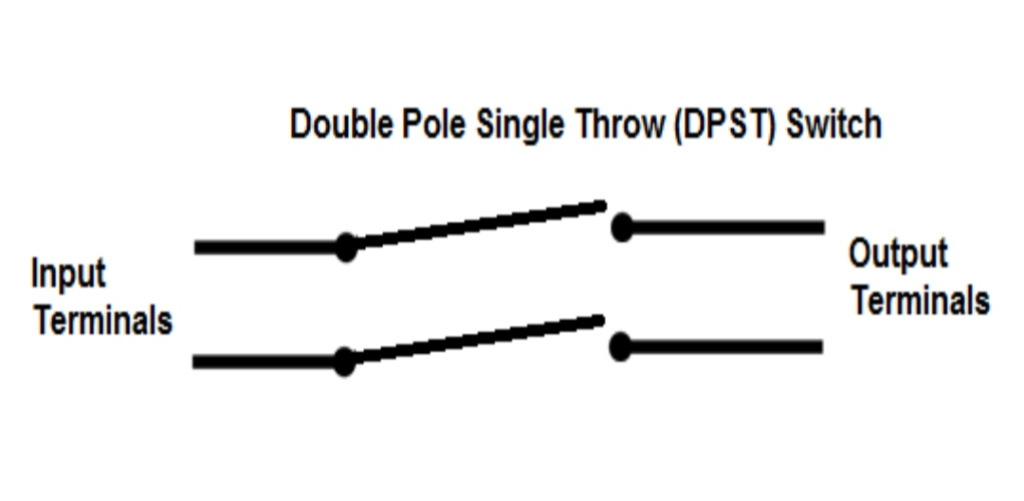

Çift kutuplu, tek konumlu (DPST) bir anahtar, iki ayrı devredeki akım akışını aynı anda kontrol eder. Anahtar kapalı konumdayken, her iki giriş bağlantısı da çıkışa bağlanır ve akım her iki devreden de akar. Anahtar açık konumdayken, her iki giriş bağlantısı da çıkıştan ayrılır ve bu sayede her iki devredeki akım akışı kesilir.
DPST anahtarı, iki bağımsız cihazın veya bileşenin kontrol edilmesi gibi, iki devrenin senkronizasyonunun gerekli olduğu uygulamalarda yaygın olarak kullanılır. Elektrik devre şemalarında, DPST anahtarı ortak bir uç noktasına sahip iki çizgi ile gösterilir.
Çift kutuplu, çift konumlu (DPDT) anahtar

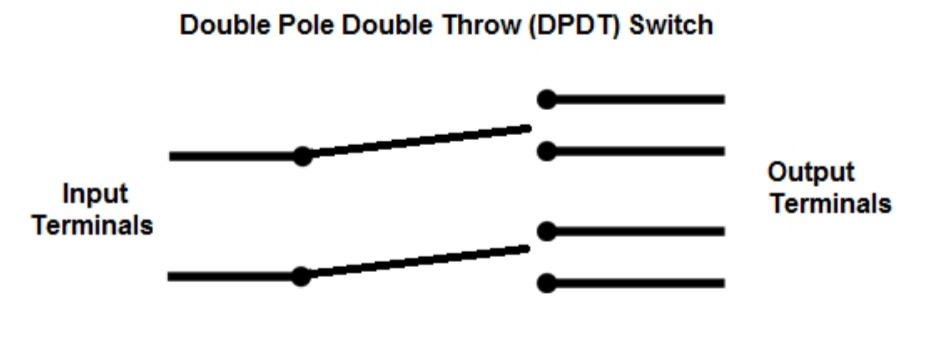

Çift kutuplu, çift konumlu (DPDT) anahtar, iki giriş ve çıkış bağlantısı ile iki devre üzerinde bağımsız kontrol sağlar. Anahtarın çeşitli konumları, girişler ve çıkışlar arasında farklı bağlantı kombinasyonlarına olanak tanır. DPDT anahtarının konumu değiştikçe, girişler ve çıkışlar arasındaki bağlantılar da sürekli olarak değişir.
It makes DPDT an ideal choice for reversing the direction of a motor or toggling between two different functions. In electrical circuit diagrams, the DPDT switch is represented by two lines with a shared endpoint and a “T” shape at the other end of each line.
Üç Konumlu Anahtar
A three-way switch is commonly used in lighting circuits which can be used to control a light fixture from two different locations. When one switch is in the “on” position, the other can turn the light on or off.
Bir ortak terminal ve iki gezici terminal bulunmaktadır. Ortak terminal, gezici terminallerden birine bağlandığında devre tamamlanır ve ışık yanar.
Dört Yönlü Anahtar

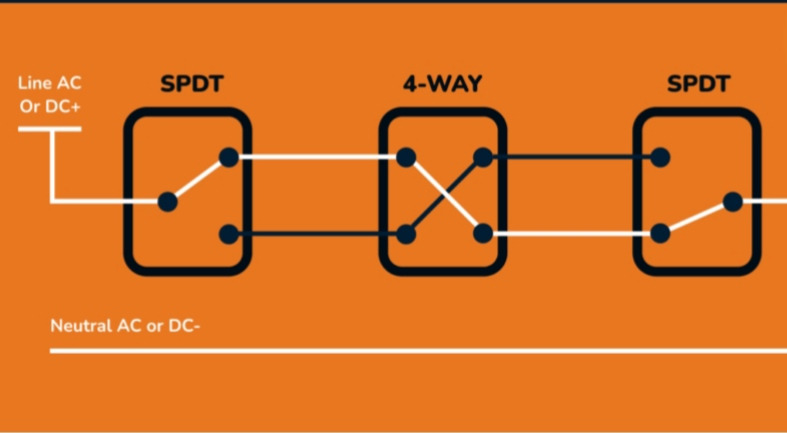

Dört yollu bir anahtar, üç yollu anahtarlarla birlikte çalışarak tek bir aydınlatma armatürünün aydınlatmasını üç veya daha fazla konumdan yönetir. Bu anahtarı kullanarak ışığı birden fazla noktadan kontrol edebilirsiniz. Üç yollu anahtarların gezici kablolarıyla birbirine bağlanarak, bağlı konumlardan herhangi birinden ışığı açmak veya kapatmak mümkündür.
Bu anahtar, ışığı çeşitli noktalardan kontrol etmeyi kolaylaştırdığı için özellikle geniş alanlarda veya birden fazla girişi olan mekanlarda kullanışlıdır. Günümüzde kullandığımız tüm modern elektronik cihazlarda bu tür anahtarlar bulunmaktadır. Örneğin, kapasitif dokunmatik anahtarlar tüketici elektroniği, güneş fotovoltaik uygulamaları, mobil cihazlar ve tabletler gibi alanlarda yaygın olarak kullanılmaktadır.
Şamandıra Anahtarı Sembolü

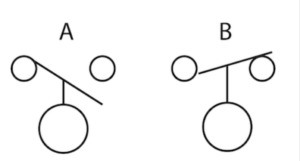

The float switch symbol either represents a normally open or a normally closed state. The “A” diagram is the normally open state, while the “B” diagram is the normally closed state.
Termal Manyetik Anahtar Sembolü
Termal manyetik anahtar, hem elektromanyetik hem de termal kesme işlevlerini bir arada barındırır. Elektromıknatıs, aşırı akım dalgalanmaları sırasında devreyi anında keser.
Sınır Anahtarı Sembolü

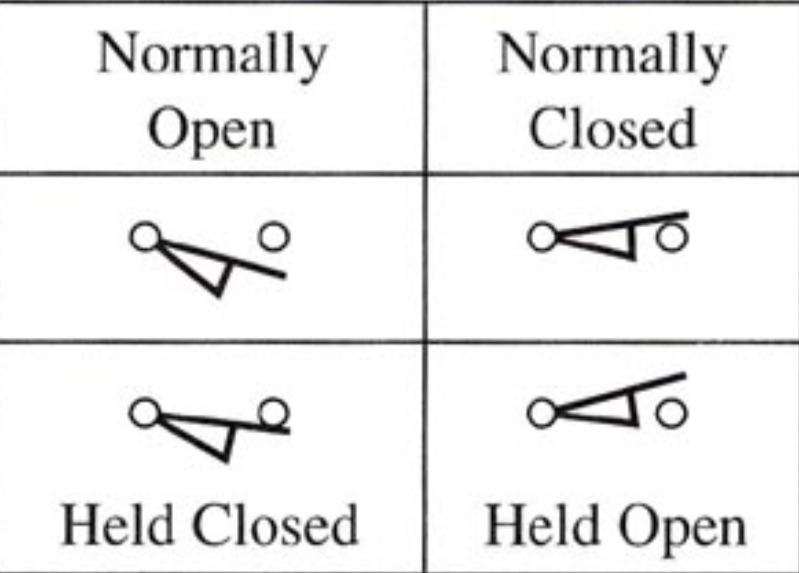

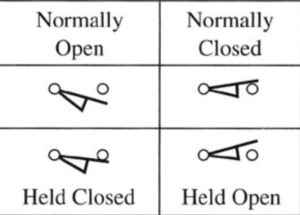

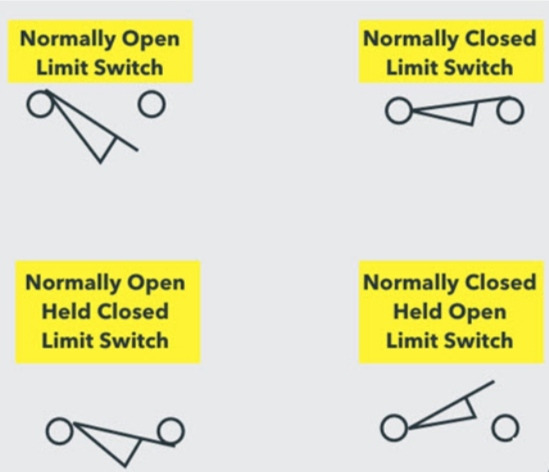

Sınır anahtarı genellikle “normalde açık”, “normalde kapalı”, “açık tutulmuş” ve “kapalı tutulmuş” olarak gösterilir.
Diferansiyel Anahtar Sembolü
Diferansiyel anahtar sembolü, faz hattı akımı ile nötr hattı akımı arasındaki farkı gösterir. Akımda herhangi bir fark olması durumunda devre kesilir.
Darbe Sayıcı Anahtarı

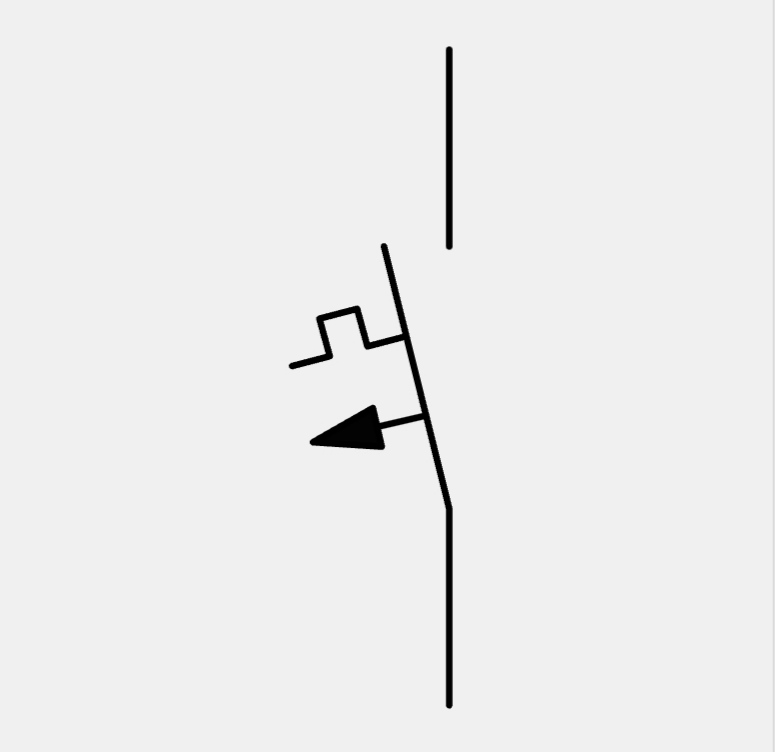

Darbe sayacı anahtarı simgesi, darbe sayacı belirli bir değere ulaştığında devrenin devreye girdiğini gösterir.
Döner Anahtar Sembolü

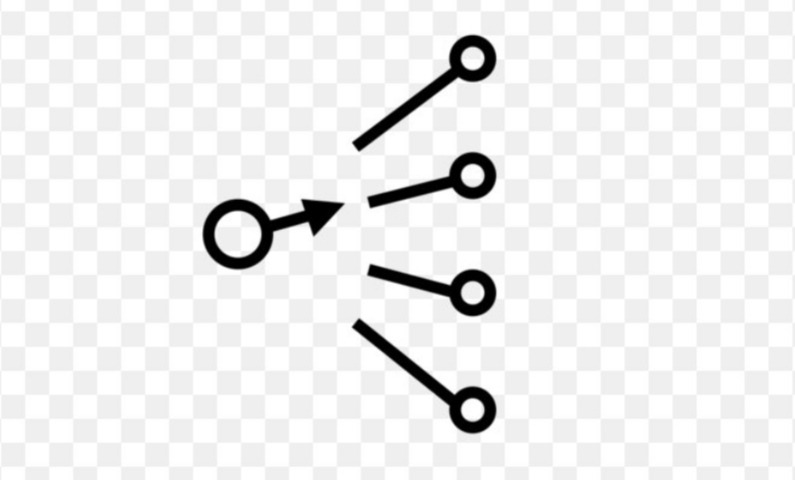

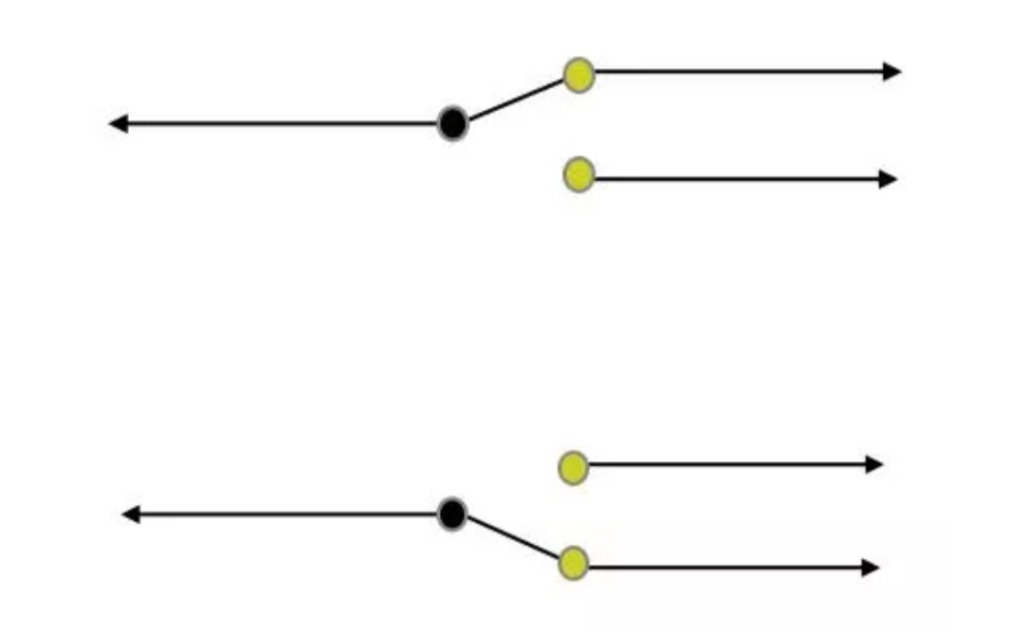

Bu sembolün düğmesi kendi ekseni etrafında dönerek ortak terminali çıkış terminallerinden herhangi birine bağlar.
Sınır Anahtarı Sembolü
The limit switch symbol has an arm that causes switch contacts to change positions when it’s actuated.
Basınç Şalteri Sembolü

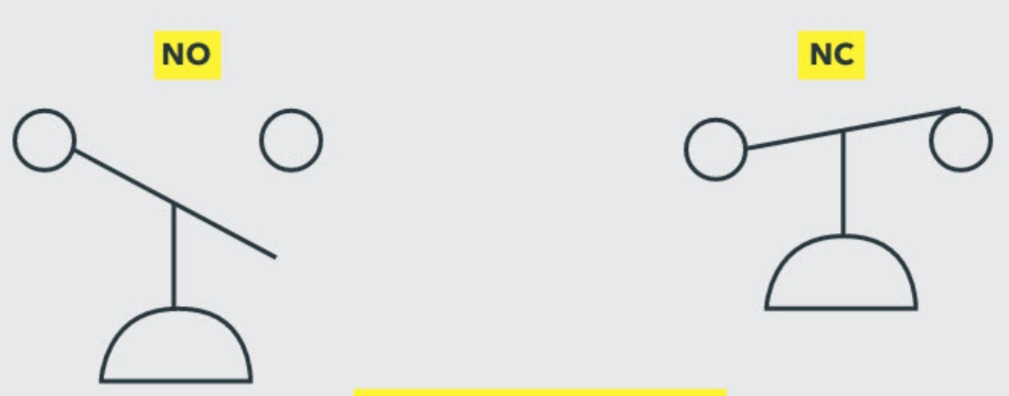

Basınç şalteri sembolünde, devrenin açılmasını veya kapanmasını gösteren bir çizgiye bağlı ya da bağlantısı kesilmiş bir daire bulunur.
Sıcaklık Anahtarı Sembolü

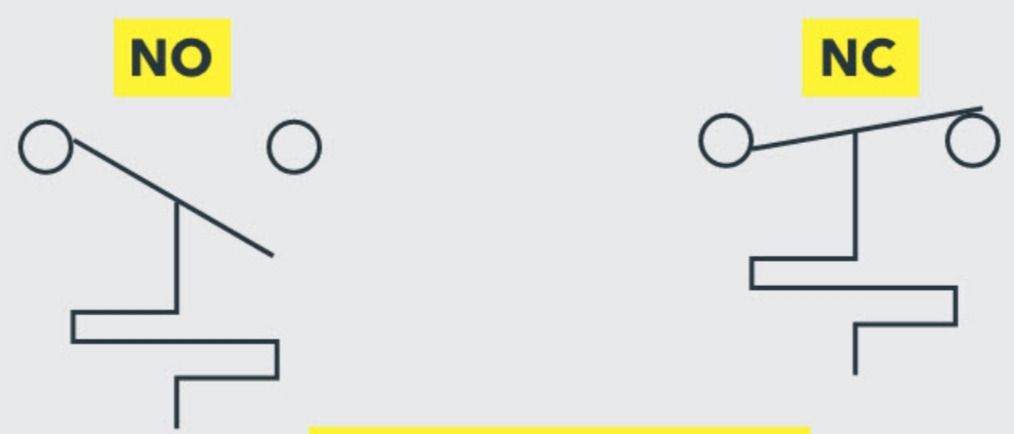

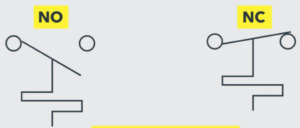

Sıcaklık şalteri sembolü, belirli sıcaklıklarda normalde açık ve normalde kapalı durumlarını gösterir. Devre, ancak sıcaklık tetikleme noktasının altına düştüğünde normalde kapalı hale gelir.
Joystick Anahtarı Sembolü

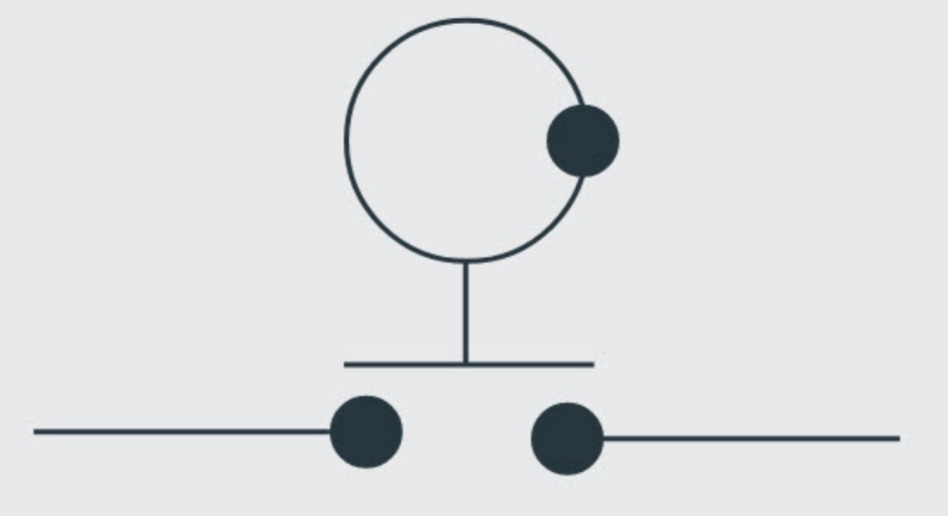

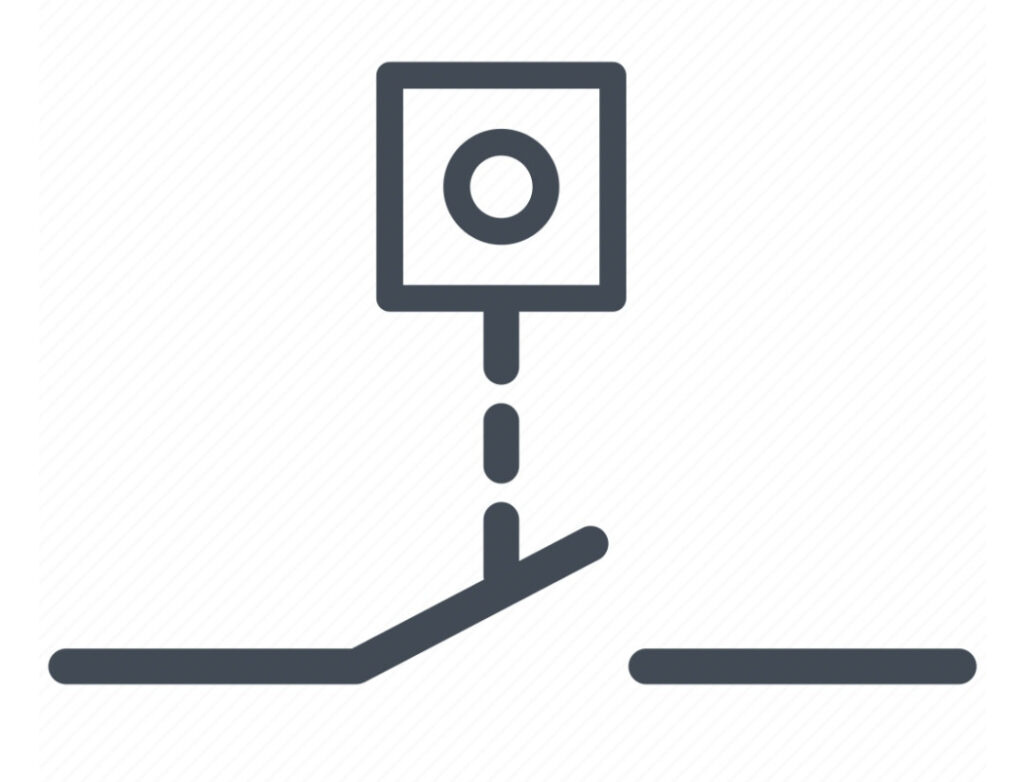

Bu semboldeki daire ve nokta, kontağı harekete geçirmek için gerekli olan joystick kolunun yönünü göstermektedir.
Düğme Anahtarı Sembolü

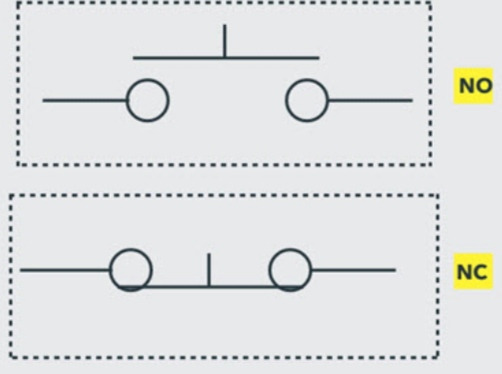

Düğme anahtarı sembolü, düğmenin konumunu gösterir. Normalde açık durum, düğmenin çekilmiş halini gösterirken, normalde kapalı durum ise düğmenin basılmış halini gösterir.
Bipolar Transistör Sembolü

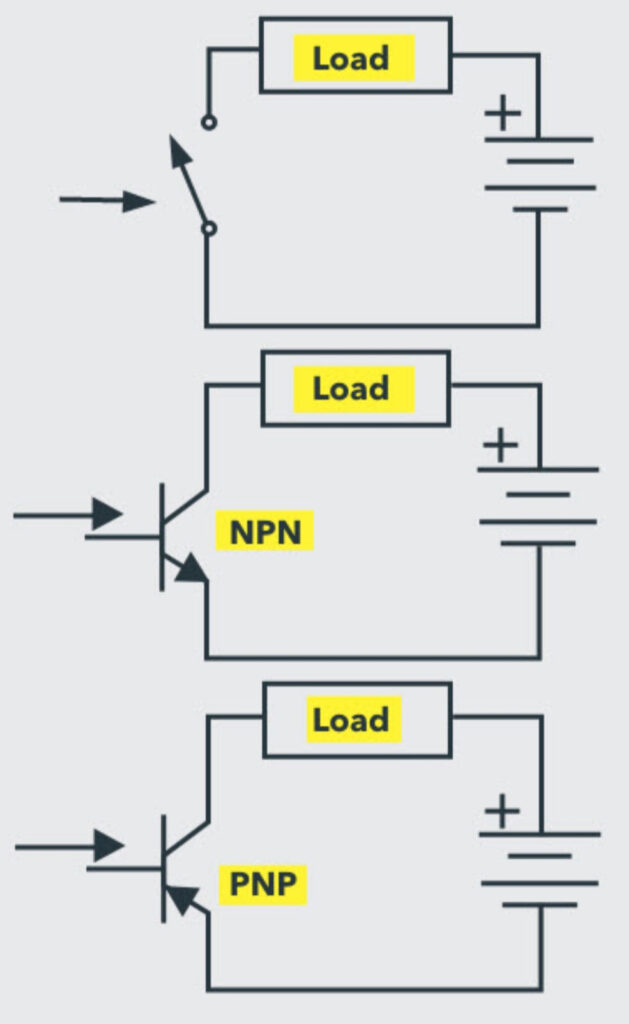

Yeterli akım verildiğinde, transistör sembolü hem NPN hem de PNP transistörlerinin çalıştığını ve anahtarın açık konumda olduğunu gösterir. Öte yandan, baz akımı olmadığında anahtar kapalı konuma geçer.
Güç Diyotu

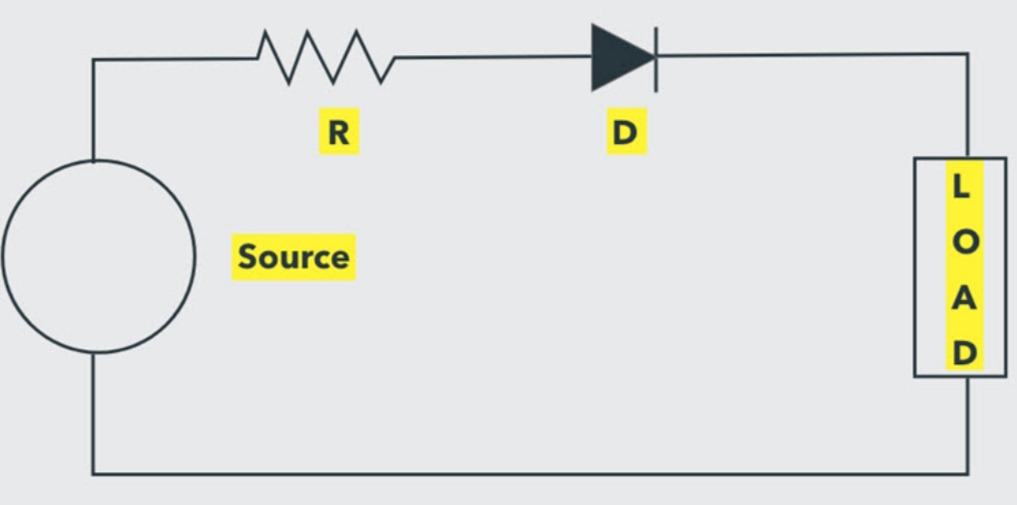

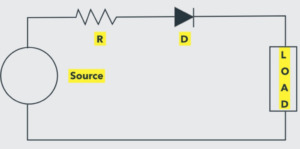

The power diode symbol shows the conduction and blockage of current. Electricity flows through the circuit when the voltage is greater than the threshold level. On the other hand, it’s blocked when the cathode terminal is made positive with respect to the anode and the PN junction is reverse-biased.
MOSFET Anahtar Sembolü

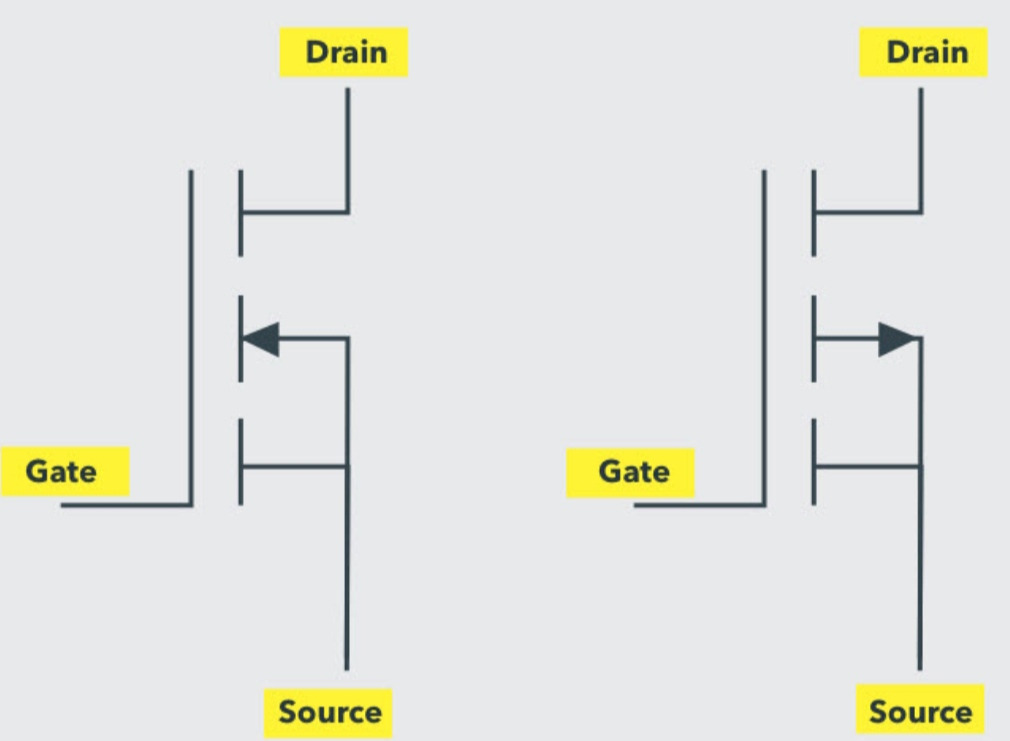

MOSFET anahtarının sembolü, Drenaj, Kaynak, Kapı ve Gövde uçlarını temsil eder. Kaynak ve gövde uçları her zaman birbirine bağlıdır.
Silikon Kontrollü Doğrultucu (SCR) Sembolü

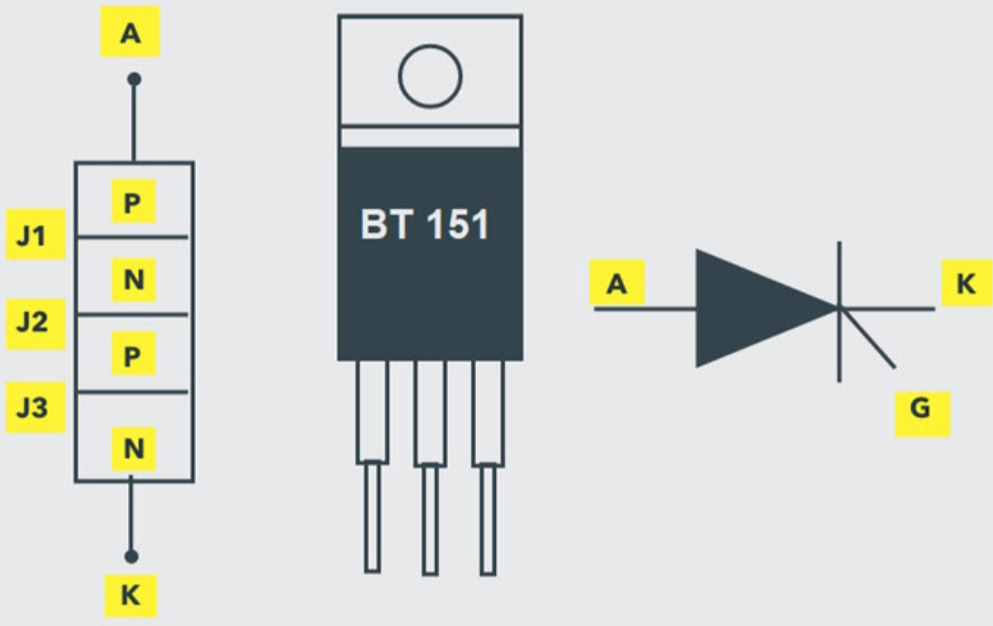

SCR sembolü, sınırlarında J1, J2 ve J3 birleşim noktalarını oluşturan dört alternatif P ve N katmanını temsil eder.
Diyotlu AC Anahtarı (DIAC) Sembolü

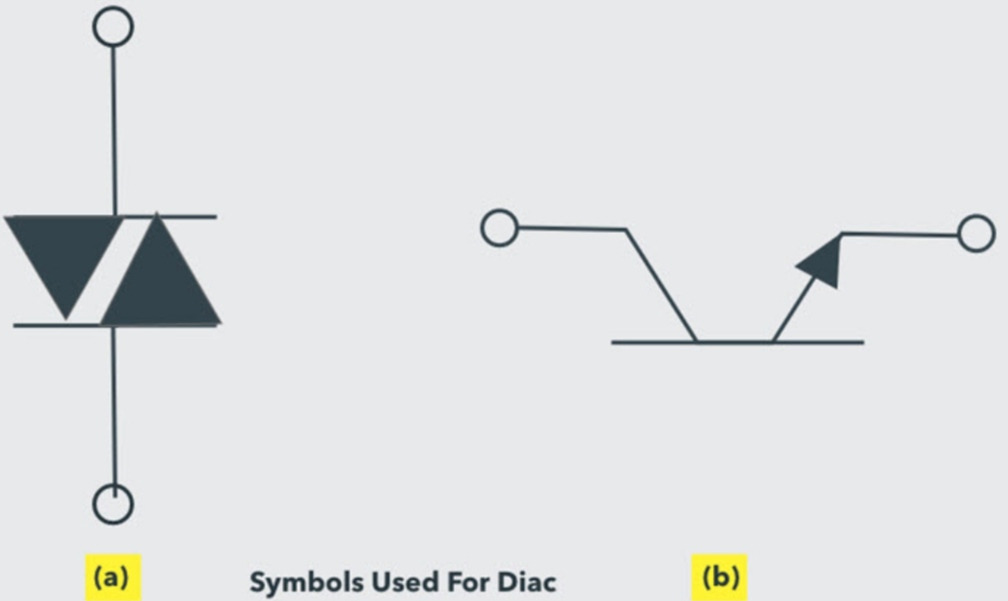

Bu sembol, DIAC’ın çalıştırılabileceği iki yönü göstermektedir. İletimin başlaması için gerilimin kırılma gerilimi noktasını aşması gerekir.
Triod AC (TRIAC) Anahtar Sembolü

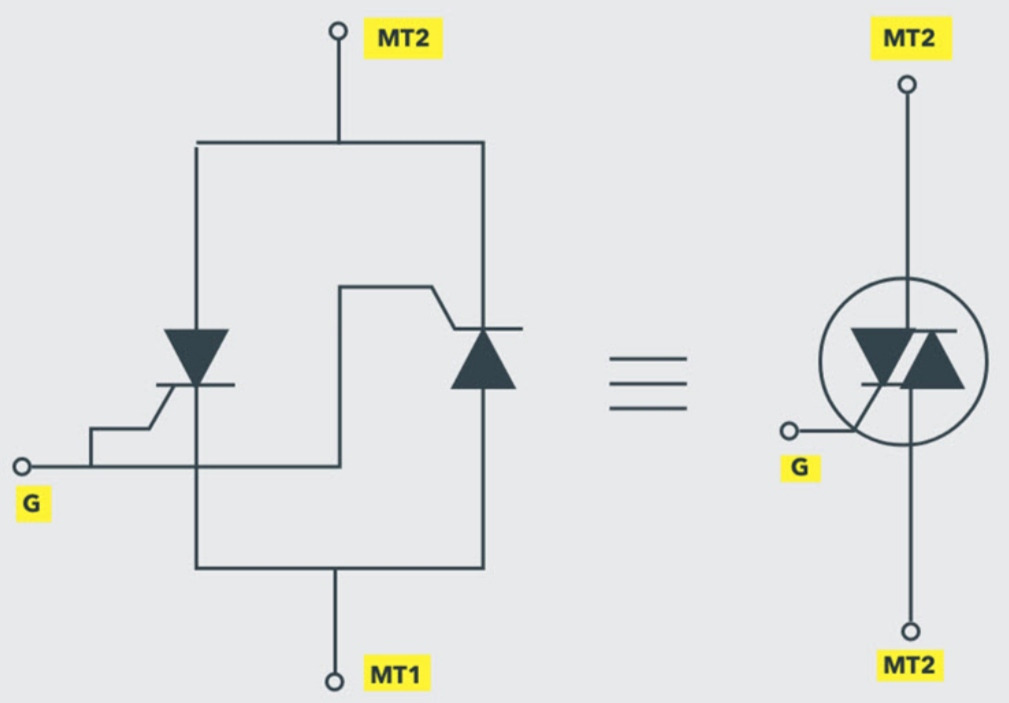

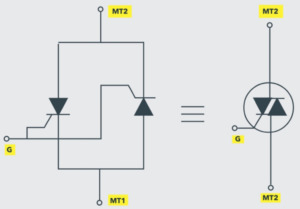

TRIAC sembolünün sol tarafında, ortak bir geçit çıkışına sahip iki adet ters paralel tiristör bulunur. Toplamda MT1, MT2 ve MT3 olarak adlandırılan üç terminali vardır.
Yalıtılmış Geçitli Bipolar Transistör (IGBT) Sembolü
IGBT sembolü, Kollektör, Geçit ve Yayıcı olarak adlandırılan üç terminale sahiptir. Kollektör ile Geçit arasına gerilim uygulanarak açılabilir ve Geçit ile Yayıcı arasındaki gerilim sıfıra indirilerek kapatılabilir.
Elektrik Anahtar Sembollerine İlişkin Hızlı Tablo
Here’s a quick table of electrical switch symbols with their short descriptions;
| Sembol | Açıklama |
 |
Tek Kutuplu, Tek Konumlu (SPST) Anahtar |
 |
Tek Kutuplu, Çift Konumlu (SPDT) |
 |
Çift Kutuplu, Tek Konumlu (DPST) |
 |
Çift Kutuplu, Çift Konumlu (DPDT) |
 |
Üç Yönlü Anahtar |
 |
Dört Yönlü Anahtar |
 |
Şamandıralı Anahtar |
 |
Termal Manyetik Anahtar |
 |
Sınır Anahtarı Sınır Anahtarı |
|
Diferansiyel Anahtarı Diferansiyel Anahtarı |
 |
Darbe Kontrol Anahtarı Darbe Kontrol Anahtarı |
 |
Döner Anahtar Döner Anahtar |
 |
Sınır Anahtarı |
 |
Basınç Şalteri |
 |
Sıcaklık Anahtarı |
 |
Joystick Anahtarı |
 |
Düğmeli Anahtar |
|
Bipolar Transistör |
 |
Güç Diyotu |
 |
MOSFET Anahtarı |
 |
SCR Anahtarı |
 |
DIAC Anahtarı |
 |
TRIAC Anahtarı |
|
IGBT Anahtarı |
Elektrik Anahtar Sembollerinin Önemi
Elektrik Mühendisliğinde Standartlaştırılmış Sembollerin Önemi
Elektrik anahtar sembolleri, mühendisler, elektrikçiler ve teknisyenler tarafından evrensel olarak anlaşılabilen bir görsel dildir. Bu semboller, elektrik şemalarının, devre şemalarının ve planların net ve doğru bir şekilde yorumlanmasını sağlar.
Standartlaştırılmış anahtar sembolleri kullanılarak, uzmanlar farklı anahtar türlerini kolayca tanımlayıp birbirinden ayırt edebilir ve bunların yapılandırmalarını ve özelliklerini anlayabilirler. Bu, elektrik sistemlerinin tasarımı, kurulumu ve arıza giderilmesi için hayati önem taşır.
Anahtar sembollerinin tutarlı bir şekilde kullanılması, elektrik projelerinde yer alan ekip üyeleri arasında etkili iletişim ve işbirliğini destekler. Bu, bilgi paylaşımını kolaylaştırarak koordinasyonu daha sorunsuz hale getirir ve hata ya da yanlış anlaşılma olasılığını azaltır.
Ayrıca, elektrik anahtarı sembolleri elektrik sistemlerinde güvenliği artırır. Net ve kolayca tanınabilir semboller, anahtarların doğru şekilde kurulmasını, bakımının yapılmasını ve çalıştırılmasını sağlamaya yardımcı olarak elektriksel tehlikeler, ekipman hasarları veya arızalar riskini en aza indirir.
Anahtar Sembolleri, Devrelerdeki Anahtarların Davranışını Nasıl Temsil Eder?
Anahtar sembolleri, işlevleri ve bağlantıları hakkında temel bilgileri aktararak devrelerdeki anahtarların davranışını temsil eder. Elektrik sistemleri içinde anahtarların nasıl çalıştığını özlü bir şekilde görsel olarak gösterirler.
When the switch is closed or in the “on” position, the symbol shows a connection between the relevant terminals or lines. Conversely, when the switch is open or in the “off” position, the symbol depicts a gap or break in the connection.
İkinci olarak, anahtarın belirli konfigürasyonunu gösterirler. Örneğin, tek kutuplu, tek konumlu (SPST) bir anahtar sembolünde, kapalı konumda akım akış yolunu temsil eden tek bir çizgi bulunur. Buna karşılık, çift kutuplu, çift konumlu (DPDT) bir anahtar sembolünde, çift kutuplu ve çift konumlu özelliklerini göstermek için birden fazla çizgi ve bağlantı bulunur.
Ayrıca, anahtar sembolleri, anahtarla ilişkili terminalleri veya kontakları gösterir. Bu bilgi, mühendislerin ve teknisyenlerin anahtarı bir devreye nasıl bağlayacaklarını anlamalarına yardımcı olarak, doğru çalışmayı ve kontrolü sağlar.
Elektrik Şemalarında Anahtar Sembollerini Okuma ve Yorumlama
Elektrik şemalarındaki anahtar sembollerini doğru bir şekilde yorumlamak için izlenmesi gereken bazı temel adımlar şunlardır:
- SPST, SPDT, DPST veya DPDT anahtarı gibi sembolleri arayın. Her bir sembolün şekli ve tasarımını iyice öğrenin.
- Semboldaki çizgilere, noktalara veya oklara dikkat edin; bunlar farklı terminalleri ve bunların bağlantılarını gösterir.
- Switch symbols often show different positions or states typically labeled as “on” or “off.” The lines or dots within the symbol indicate them.
- Devredeki rolünü anlamak için, anahtarın dirençlere, lambalara veya güç kaynaklarına nasıl bağlandığını inceleyin.
- Sinyal yolunu anahtar sembolü üzerinden izleyerek, bunun devreyi nasıl etkilediğini anlayın. Terminaller arasındaki bağlantılara ve anahtarın açık veya kapalı durumuna dikkat edin.
Elektrik Anahtar Sembollerinin Kullanım Alanları
Konutlarda Elektrik Tesisatı
Konut elektrik tesisatındaki elektrik anahtarı sembolleri, devre şemalarında anahtarları ve bunların konfigürasyonlarını gösterir.
- Bunlar şunlar için hayati önem taşır: termal koruma, aydınlatma kontrolü, fan kontrolü, ev aletleri kontrolü, priz kontrolü, çok yollu anahtarlama, devre tasarımı ve planlama.
- Anahtar sembolleri, konut kablolamasında kullanılan anahtarların yerlerini ve türlerini doğru bir şekilde gösterir; bu sayede aydınlatma armatürlerinin, tavan vantilatörlerinin, ev aletlerinin ve prizlerin düzgün bir şekilde kontrol edilmesini ve çalıştırılmasını kolaylaştırır.
- Elektrikçilere ve ev sahiplerine kablolama şemasını anlamalarında yardımcı olurlar ve konut binalarında güvenli ve verimli elektrik tesisatlarının kurulmasını sağlarlar.
Endüstriyel Kontrol Sistemleri
Endüstriyel kontrol sistemlerindeki elektrik anahtar sembolleri, devre şemaları ve kontrol şemalarında anahtarları göstermek için kullanılır.
- Bu semboller, motor kontrolü, proses kontrolü, güvenlik sistemleri, kontrol panelleri ve programlanabilir mantık denetleyicileriyle (PLC’ler) arayüz oluşturma açısından hayati öneme sahiptir.
- Bunlar, karmaşık kontrol devrelerindeki anahtarların doğru bir şekilde gösterilmesini sağlayarak tasarım, belgeleme ve arıza giderme süreçlerine yardımcı olur.
Elektronik Devreler ve Aygıtlar
Elektronik devreler ve cihazlardaki elektrik anahtarı sembolleri, mantık devrelerindeki ve entegre devrelerdeki (IC) anahtarları ile elektronik cihazlardaki fiziksel anahtarları temsil eder.
- Bu semboller, sinyal yönlendirme, seçim ve kontrolü mümkün kılarak mantıksal işlemleri ve cihazın işlevselliğini kolaylaştırır.
- Test ve geliştirme aşamalarında manuel kontrol sağlamak amacıyla devre prototipleme çalışmalarında kullanılırlar.
- Ayrıca, devre simülasyon yazılımlarında anahtar sembolleri, anahtar davranışını ve bunun devre performansı üzerindeki etkisini modellemek ve simüle etmek için kullanılır.
Genel olarak, elektronik devrelerde ve cihazlarda kullanılan anahtarların doğru bir şekilde gösterilmesinde ve anlaşılmasında hayati bir rol oynarlar.
Elektrik Anahtar Sembollerinde Kaçınılması Gereken Yaygın Hatalar
Anahtar Sembollerini Diğer Elektrik Sembolleriyle Karıştırmak
Devre şemalarında anahtar sembollerini elektrik sembolleriyle karıştırmak sıkça yapılan bir hatadır. Anahtarlar için kullanılan özel sembolleri anlamak ve bunları dirençleri, kondansatörleri veya diğer bileşenleri temsil eden sembollerden ayırt etmek çok önemlidir. Sembolleri yanlış yorumlamak veya yanlış semboller kullanmak, kafa karışıklığına ve devrenin hatalı gösterilmesine yol açabilir.
Devre Şemalarında Anahtar Konumlarının Yanlış Yorumlanması
Switch symbols in circuit diagrams indicate the position of the switch, such as open or closed. Misinterpreting these positions can lead to errors in understanding the circuit’s intended operation. It is essential to carefully analyze them to accurately reflect whether the switch is on or off in the circuit.
Anahtar Sembollerine Etiket veya Açıklama Eklememe
Bir başka hata da anahtar sembolleri için net etiketler veya açıklamalar eklememektir. Uygun etiketleme yapılmadığında, devredeki her bir anahtarın amacını ve işlevini belirlemek zorlaşır. Yeterli etiketleme ve açıklamalar, devre şemasının netliğini ve anlaşılırlığını artırarak, başkalarının devreyi anlamasını ve üzerinde çalışmasını kolaylaştırır.
Sonuç
Elektrik anahtar sembolleri, elektrik devrelerini anlamada ve tasarlamada hayati bir rol oynar. Bu semboller, mühendislerin ve teknisyenlerin devre şemalarını etkili bir şekilde anlamalarını ve yorumlamalarını sağlayan görsel bir dil işlevi görür. Bu sembollere aşina olarak, karmaşık devreleri çözebilir, sorunları giderebilir ve yenilikçi çözümler tasarlayabilirsiniz.
Sık Sorulan Sorular (SSS)
S. Devre şemalarında elektrik anahtarı sembollerinin etiketlenmesinin amacı nedir?
Labeling electrical switch symbols in circuit diagrams provides additional information about the switch, such as its function or connection to specific components or circuits. Labels can indicate the switch’s position, state (e.g., open or closed), or other relevant details for understanding the circuit’s operation.
S. Elektrik anahtar sembollerini çizmek için herhangi bir standart veya kılavuz var mı?
Evet, Elektrik ve Elektronik Mühendisleri Enstitüsü (IEEE) gibi kuruluşlar, elektrik devre şemalarında sembollerin gösterilmesine ilişkin standartlar belirlemektedir. Bu standartlar, farklı sektörler ve ülkeler arasında iletişimde tutarlılık ve netlik sağlanmasına katkıda bulunur.
S. Elektrik anahtar sembollerini nasıl okurum?
Genellikle, anahtar sembolleri çeşitli şekiller, çizgiler ve oklar içerir. Açıklamalarda, belirli anahtar işlevlerini belirtmek için harfler veya rakamlar yer alabilir. Şemanın yanında verilen açıklamalara bakarak, her bir sembolün anlamını ve buna karşılık gelen anahtar türünü anlayabilirsiniz.
