LED’li 5 pimli basmalı düğme anahtarının kablolama işlemiyle ilgili bu uygulamalı kılavuza hoş geldiniz. Bu makale, pimlerin tanımlanmasından kurulumunuzun test edilmesine kadar tüm süreci adım adım anlatacaktır. Endüstriyel üretim sektöründe çalışan herkes için, langir’in güvenilir basmalı düğme anahtarları, şu şekillerde mevcuttur: düğme anahtarı toptan satışı, düşük minimum sipariş miktarlarıyla özelleştirme ve toplu satın alma imkânı sunuyoruz. Samimi ve pratik bir yaklaşımla, her adımı ayrıntılı olarak açıklayacağız; böylece anahtar kablolama sisteminizi kurarken kendinize güvenebileceksiniz. Hadi işe koyulalım, LED’inizi yakalım; daha fazla yardıma ihtiyacınız olursa, Langir ile iletişime geçin daha kişiselleştirilmiş destek için!

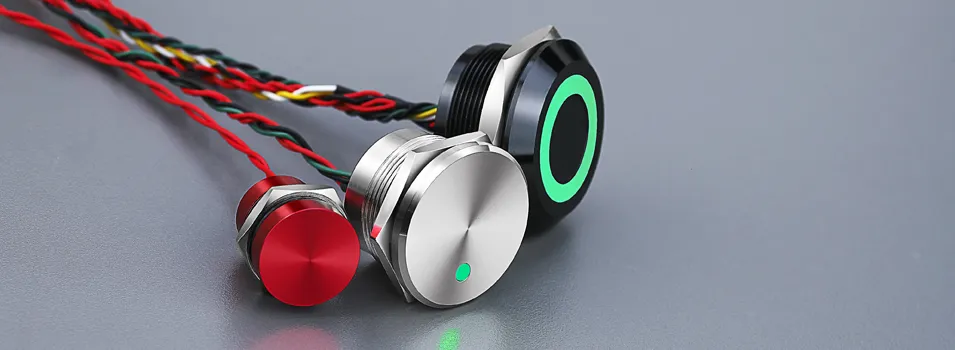

LED'li 5 Pimli Basmalı Düğme Anahtarı
Özel basmalı düğme anahtarları için Langir ile iletişime geçin
Metal Güç Düğmesindeki Her Bir Pinin Tanımlanması
Öncelikle anahtarınızı tanıyarak başlayın. 5 pimli basmalı düğme anahtarındaki her bir pim, kendine özgü bir amaca hizmet eder. Genellikle bir pim güç kaynağına bağlanırken, bir diğeri LED’in pozitif ucuna bağlanır. Kalan pimler ise yük, topraklama veya sinyal geri beslemesini sağlar. Metal güç düğmeleriyle çalışırken, anahtarın gövdesinin toprağa bağlı olup olmadığını kontrol edin. Bu, güvenli çalışmayı sağlar ve paraziti en aza indirir. Bir pinin yanlış tanımlanması kablolama hatalarına veya cihaz arızasına yol açabileceğinden, doğruluk için pimleri üretici şemalarına göre işaretleyin.

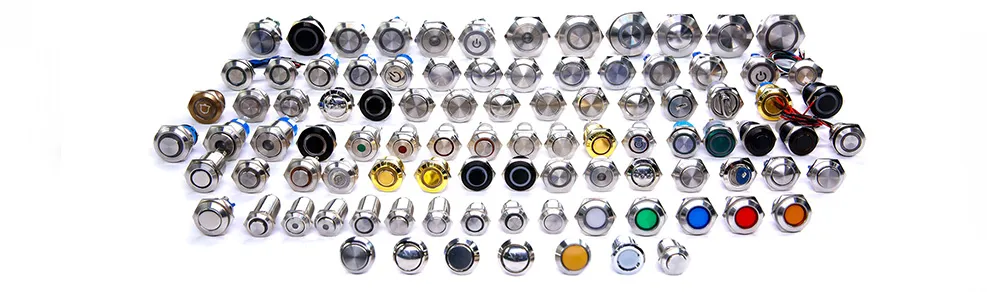

Yaygın 5 Pimli Basmalı LED Anahtar Türleri

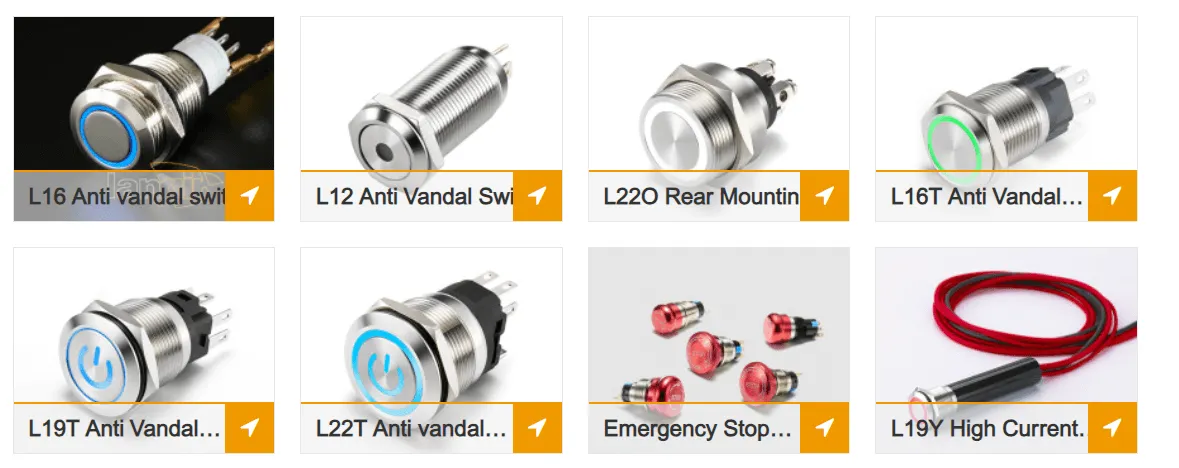

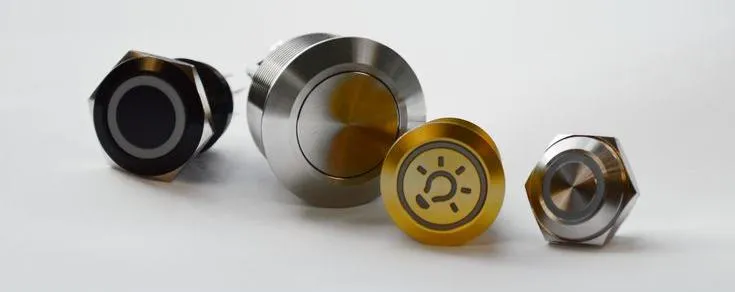

5 pimli anahtarların farklı modelleri mevcuttur. Bazıları sürekli yanan bir LED ile tasarlanmışken, diğerleri yalnızca düğmeye basıldığında yanar. Ayrıca, alüminyum veya pirinç gibi korozyona dayanıklı malzemelerden üretilmiş çeşitleri de bulunmaktadır. Karmaşık otomasyon kurulumları için üç yönlü işlevleri destekleyen anahtarlar da bulabilirsiniz. Model ne olursa olsun, anahtarın ulusal elektrik yönetmelik standartlarına uygun olduğunu ve dayanıklılık testlerinden geçtiğini doğrulayın. Güvenli bir bağlantı için voltaj değeri, yalıtım kalitesi ve vidalı terminallerle bağlantı kolaylığı gibi faktörleri göz önünde bulundurun.
Anahtar ve Kablolama İçin Gerekli Aletler ve Malzemeler
Başlamadan önce gerekli aletleri hazırlayın: bir tornavida, kablo soyucu, multimetre, lehim havyası ve uygun kablolar. Malzemeler arasında anahtar, uygun kalınlıkta kablolar, konektörler ve gerekirse LED’inizi aşırı gerilimden korumak için yedek dirençler bulunmalıdır. Kaliteli malzemeler kullanmak, korozyon veya aşırı ısınma gibi sorunları önlemeye yardımcı olacaktır. Her şeyi düzenli ve güvenli tutmak için sağlam bir bağlantı kutusu ve yalıtım bandına yatırım yapmaya her zaman değer.
Kablolama Projenize Başlamadan Önce Alınması Gereken Güvenlik Önlemleri
Önce güvenlik! Herhangi bir kablolama işlemine başlamadan önce mutlaka güç kaynağını kesiniz. Yalıtımlı bir çalışma yüzeyi kullanın ve koruyucu gözlük takın. Bileşenlerin zarar görmesini önlemek için voltaj seviyelerinin anahtar ve LED için uygun olup olmadığını iki kez kontrol edin. Yerel elektrik yönetmeliklerine uyun ve herhangi bir şüpheniz varsa profesyonel bir elektrikçiye danışın. Bu önlemleri almak, sadece kurulumun başarılı olmasını değil, aynı zamanda kişisel güvenliğinizi de garanti eder.
Temel 5 Pimli Basmalı Düğme Anahtarı Kablo Şemasını Okuma
Bir kablo şeması, başarıya giden yol haritanızdır. Öncelikle, elinizdeki fiziksel anahtarı üreticinin sağladığı şema ile karşılaştırarak başlayın. Güç, yük, LED pozitif, LED negatif ve topraklama uçlarının nerede bulunduğuna dikkat edin. Net bir şema, yanlış kablolama hatalarını önlemeye yardımcı olur ve LED’in doğru şekilde yanmasını sağlar. Her pini bağlarken bir multimetre kullanarak sürekliliği kontrol edin ve her bağlantının şemaya uygun olduğunu doğrulayın.
5 Pimli Anahtarın Kablo Bağlantısı İşlemine Hazırlık
Özel basmalı düğme anahtarları için Langir ile iletişime geçin
Uygulamanız İçin Doğru Tel Kalınlığını Seçme
Devrenizin akımını taşıyabilecek kablolar seçin. Genellikle, 22 ila 18 gauge kalınlığındaki kablolar çoğu LED ve düşük akımlı uygulama için uygundur. Yükünüz daha fazla güç gerektiriyorsa, daha kalın kablolar gerekebilir. Uygun kablo kalınlığının seçilmesi hem güvenliği hem de performansı etkiler.
Kabloların Soyulması ve Bağlantıya Hazırlanması
Yalıtımı dikkatlice soyun; iyi bir bağlantı için yeterli miktarda teli açıkta bırakın, ancak tellerin kısa devre yapmasına neden olacak kadar fazla bırakmayın. Telleri düzgün bir uzunlukta kesin ve çok telli tel kullanıyorsanız telleri birbirine bükün. Bu, kazara kısa devre riskini en aza indirir ve temiz, dayanıklı bir bağlantı sağlar.
Güç Kaynağınızı ve Yükünüzü Anlamak
Kablolamaya başlamadan önce devrenizin güç gereksinimlerini öğrenin. Güç kaynağınızın —ister DC güç kaynağı ister pil olsun— LED’in voltaj ve akım değerleriyle uyumlu olduğunu doğrulayın. Yük, ek bileşenler içerebilir; bu nedenle buna göre planlama yapın. Durumu net bir şekilde kavramak, tüm sistem genelinde uyumluluğu garanti eder.
5 Pimli Konektörün Kablo Düzenini Planlama
Düzeninizin basit bir şemasını çizin. Güç kaynağından başlayıp anahtardan geçerek yüke ve LED’e uzanan kabloları düzenleyin. Her bağlantıyı açıkça etiketleyin. Planlı bir düzen, proje sırasında kafa karışıklığı yaşamamanızı sağlar ve daha sonra sorun giderme sürecinde yardımcı olur.
Kurulum Öncesi Düğme LED Işığının Çalışıp Çalışmadığını Test Etme
Her şeyi tamamlamadan önce, LED’i çalışır durumda olduğu bilinen bir güç kaynağı ve dirençle ayrı olarak test edin. Beklendiği gibi yandığını kontrol edin. Bu adım, LED ve anahtarın nihai devreye entegre edildiğinde tam olarak işlevsel olduğuna dair size güven verir.
5 Pimli Basmalı Düğme Anahtarının Kablolama Şemasının Adım Adım Uygulanması
Özel basmalı düğme anahtarları için Langir ile iletişime geçin
Güç Kaynağını Anahtara Bağlama
Güç kaynağınızın pozitif çıkışını, güç için ayrılmış pime bağlayın. Bağlantıların vida terminalleri veya lehimli bağlantılarla sağlam bir şekilde yapıldığından emin olun. Temiz bir bağlantı, voltaj düşüşünü en aza indirir ve uzun vadede güvenilir performans sağlar.
Yükün Anahtar Çıkışına Bağlanması
Bir röle veya ek bir LED düzeni olabilen yük, anahtarın çıkış pinine bağlanır. Yükün pozitif pininin anahtarın çıkışıyla eşleştiğinden emin olun. Yük ile güç kaynağı arasında herhangi bir yanlış bağlantı olmaması için kablo şemasını dikkatle izleyin.
LED’in Pozitif Pim Bağlantısının Entegre Edilmesi
LED’in pozitif ucunu, anahtardaki ilgili pime bağlayın. Bu bağlantı, düğmeye basıldığında LED’in anında geri bildirim vermesini sağlar. Tasarımınızda sürekli yanan bir gösterge gerekiyorsa, akım düzenlemesi için ek bir direnç içeren paralel bir devre kurmayı düşünün.
LED’in Negatif Pininin Doğru Şekilde Toprağa Bağlanması
Doğru topraklama hayati önem taşır. LED’in negatif pimini ve kullanılmayan tüm topraklama pimlerini ortak topraklamaya bağlayın. Kararlı bir topraklama, parazit gerilimleri önler ve tüm devrenin güvenli bir şekilde çalışmasını sağlar. Her bir topraklama bağlantısının sağlam olduğundan emin olun; özellikle metal anahtar gruplarında bu hususa dikkat edin.
5 Pimli Anahtar Kablo Şemasına Göre Bağlantıları Kontrol Etme
Tüm kablolar bağlandıktan sonra, kurulumunuzu üreticinin şemasıyla karşılaştırın. Bir multimetre kullanarak devamlılığı ve voltaj seviyelerinin doğru olup olmadığını kontrol edin. Bağlantıları doğrulamak, elektrik geri geldiğinde arıza riskini azaltır.

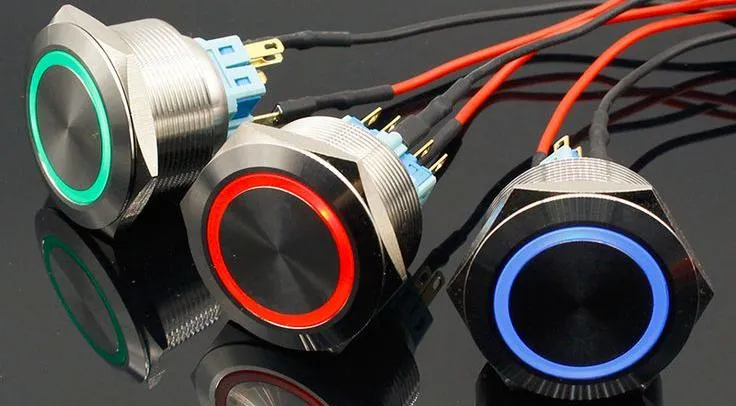

Düğme LED Işığının Aydınlatmasının Yapılandırılması
Özel basmalı düğme anahtarları için Langir ile iletişime geçin
Sürekli Yanık LED Göstergesi için Kablolama
LED’in gösterge olarak yanık kalmasını istiyorsanız, pozitif pini uygun bir dirençle sabit bir güç kaynağına bağlayın. Bu yöntem, devrenin her zaman güç altında olduğunu gösteren görsel bir işaret sağlar. Direnç değerlerini, LED’in voltaj ve akım değerlerine göre ayarlayın.
Anahtar Açıkken LED'in Etkinleştirilmesinin Ayarlanması
LED’in yalnızca düğmeye basıldığında yandığı bir kurulum için, LED devresinin sadece düğme basıldığında devreye girecek şekilde kablolayın. Bu yapılandırma, güç tasarrufu sağlar ve anahtarın ne zaman aktif olduğunu açıkça gösterir. Düşük güçlü sinyal uygulamaları için idealdir.
Bağımsız LED Kontrolü Seçenekleri
LED’leri bağımsız olarak kontrol etmek için bir mikrodenetleyici kullanmayı düşünün. Bu, düğmeye basıldığında programlanabilir desenler veya karartma efektleri elde etmenizi sağlar. Bağımsız kontrol, gelişmiş otomasyon sistemleri için ekstra esneklik sunar.
5 Pimli Anahtar Kablolamasında LED Koruması için Direnç Gereksinimleri
Akımı sınırlamak ve yanmayı önlemek için LED’inizle seri olarak daima bir direnç bağlayın. Besleme geriliminiz ve LED’in ileri gerilimini temel alarak Ohm kanununu kullanarak direnç değerini hesaplayın. Doğru belirlenmiş bir direnç değeri, LED’in ömrünü önemli ölçüde uzatmaya yardımcı olur.
Yaygın Düğme LED Işığı Sorunlarının Giderilmesi
LED'iniz yanmıyorsa, öncelikle kablo şemasına göre tüm bağlantıları kontrol edin. Gevşek bağlantılar veya yanlış yerleştirilmiş kablolar olup olmadığına bakın. Multimetreyi kullanarak güç kaynağı sorunlarını eleyin ve direncin doğru çalıştığını doğrulayın. Sorun gidermeyi adım adım yapmak, zamandan tasarruf etmenizi sağlar ve endişenizi azaltır.
5 Pimli Konektör Kablolaması ve Metal Güç Düğmeleriyle İlgili İleri Düzey Hususlar
Özel basmalı düğme anahtarları için Langir ile iletişime geçin

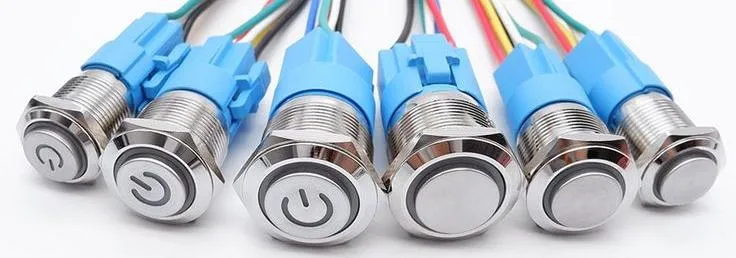

Daha Kolay Kurulum ve Sökme İçin 5 Pimli Konektör Kullanımı
Özel 5 pimli konektör, kurulumu oldukça kolaylaştırır. Modüler bağlantılara olanak tanır ve bakım işlemlerini basitleştirir. Konektörler ayrıca, zorlu endüstriyel ortamlar için hayati önem taşıyan, kazara bağlantı kopması riskini de azaltır.
Metal Güç Düğmesi Kurulumunuzu Su Geçirmez Hale Getirme
Endüstriyel ortamlarda hava koşullarına dayanıklılık hayati önem taşır. Neme karşı koruma sağlamak için metal güç düğmesinin çevresine silikon sızdırmazlık maddeleri ve su geçirmez muhafazalar kullanın. Doğru sızdırmazlık, zorlu koşullarda bile uzun ömür ve güvenilir performans sağlar.
5 Pimli Anahtarınızı Mikrodenetleyicilerle Entegre Etme
Gelişmiş otomasyon için anahtarınızı bir mikrodenetleyiciyle entegre edin. Bu, programlanabilir işlevler, ayrıntılı günlük kaydı ve uzaktan kontrol imkânları sunar. Pek çok proje bu tür bir entegrasyondan faydalanarak işlemlerde hassasiyet ve tekrarlanabilirlik sağlar.
Birden Fazla Düğmeli LED Işığın Paralel Bağlanması
Bir proje birden fazla gösterge gerektirdiğinde, LED devrelerini paralel bağlamak yerden tasarruf sağlayabilir ve kablolamayı kolaylaştırabilir. Tutarlı bir parlaklık elde etmek için her bir LED’in kendi direncine sahip olduğundan emin olun. Devrenin aşırı yüklenmesini önlemek için paralel bağlama işlemi dikkatli bir planlama gerektirir.
Uygulanabilirse, 5 Pimli Kontak Anahtarı Kablo Şemasının Ayrıntıları
Bazı uygulamalar, kontak anahtarı kablolaması ile ilgili özel şartlar gerektirebilir. Bu durumlarda, üreticinin talimatlarına harfiyen uyulmalıdır. Bu, özellikle motorlar veya ağır iş makineleri gibi sistemlerde güvenli ve verimli çalışmayı sağlar.
5 Pimli Basmalı Anahtar Kurulumunuzu Test Etme ve Son Haline Getirme
Özel basmalı düğme anahtarları için Langir ile iletişime geçin
İlk Açılış Testlerini Güvenli Bir Şekilde Gerçekleştirme
Tam kurulumdan önce, düşük gerilimli bir açma testi gerçekleştirin. LED ve anahtarda gerilimin doğru olup olmadığını kontrol edin. LED’in uygun şekilde tepki verip vermediğini görmek için basma düğmesinin çalışmasını test edin. Bu erken test, ileride meydana gelebilecek olası hasarları önler.
Anahtarın Çalışması ve LED’in Tepkisinin Kontrol Edilmesi
Cihazı çalıştırdıktan sonra, tutarlı tepki olup olmadığını kontrol etmek için anahtara birkaç kez basın. Bağlantı sorunlarına işaret edebilecek herhangi bir gecikme veya zayıf ışık olup olmadığına dikkat edin. Güvenilir bir anahtar, LED’in anında yanıp sönmesini sağlamalıdır.
Tüm Bağlantıların Sabitlenmesi ve Metal Güç Düğmesinin Takılması
Testler tamamlandıktan sonra, kablolarınızı kablo bağları veya ısıyla daralan makaronlarla sabitleyin. Metal güç düğmesini uygun vidalar kullanarak muhafazasına sıkıca monte edin. Sağlam bir kurulum, titreşime ve kazara kopmalara karşı koruma sağlar.
Anahtarınızın ve Kablolama Kurulumunuzun Son Kontrolü
Kurulumunuzu kablo şemasıyla karşılaştırarak son bir kontrol yapın. Sakin kabloların olmadığından ve tüm bağlantıların sıkı ve temiz olduğundan emin olun. Bu son kontrol, sistemin operasyonunuza tam olarak entegre edilmesinden önce çok önemlidir.
İleride Referans Olmak Üzere 5 Pimli Basmalı Düğme Anahtarınızın Kablo Şemasını Belgeleme
Kablolama düzeninizin fotoğraflar ve şemalar da dahil olmak üzere ayrıntılı bir kaydını tutun. Bu belgeler, ileride sorun giderme veya yükseltme işlemlerinde yardımcı olur ve herhangi bir teknisyenin kurulumunuzu anlayıp üzerinde çalışabilmesini sağlar.
LED'li 5 Pimli Basmalı Anahtarın Kablolaması Nasıl Yapılır? | Sık Sorulan Sorular
Basmalı düğme anahtarındaki 5 pimin işlevi nedir?
The five pins serve distinct roles including connecting power, transmitting the load, and controlling the LED. Each pin is mapped based on the manufacturer’s diagram for proper functionality.
LED'imin yanmamasını nasıl sağlayabilirim?
Ohm yasası kullanılarak hesaplanan bir direnci LED ile seri bağlayın. Bu, akımı sınırlar ve aşırı gerilimin LED’e zarar vermesini önler.
LED hiç yanmıyorsa ne yapmalıyım?
Tüm kablo bağlantılarını bir kez daha kontrol edin ve bileşenleri multimetre ile test edin. Güç kaynağının aktif olduğunu ve basma düğmesine basıldığında tam temas sağladığını doğrulayın.
Ek özellikler elde etmek için bu anahtarı bir mikrodenetleyiciyle entegre edebilir miyim?
Evet, anahtarı bir mikrodenetleyiciye bağlamak programlanabilir kontrol imkânı sağlar ve bu sayede ışık yoğunluğunu ayarlama veya özelleştirilmiş LED desenleri gibi özellikler kullanılabilir hale gelir; bu da otomasyon projeleri için idealdir.
Kurulum sırasında hangi güvenlik önlemleri alınmalıdır?
Çalışmaya başlamadan önce daima elektrik bağlantısını kesin, yalıtımlı aletler kullanın ve voltaj seviyelerini multimetre ile kontrol edin. Uygun güvenlik önlemlerine uymak, elektrik çarpmalarını ve ekipman hasarlarını önlemeye yardımcı olur.
