Zo bedraad je een 5-polige drukknopschakelaar met LED



Welkom bij deze praktische handleiding voor het bedraden van een 5-pins drukknopschakelaar met LED. Dit artikel leidt u door het proces - van het identificeren van de pinnen tot het testen van uw installatie. Voor iedereen die in de industriële productie werkt, zijn de betrouwbare drukknopschakelaars van langir, verkrijgbaar als drukknopschakelaar groothandelbieden maatwerk en bulkaankopen tegen lage MOQ's. Met een vriendelijke, no-nonsense aanpak zetten we elke stap uiteen, zodat je zelfverzekerd je bedradingssysteem voor je schakelaar kunt opzetten. Laten we erin duiken, je LED laten oplichten en als je verdere hulp nodig hebt, contact opnemen met Langir voor meer persoonlijke ondersteuning!

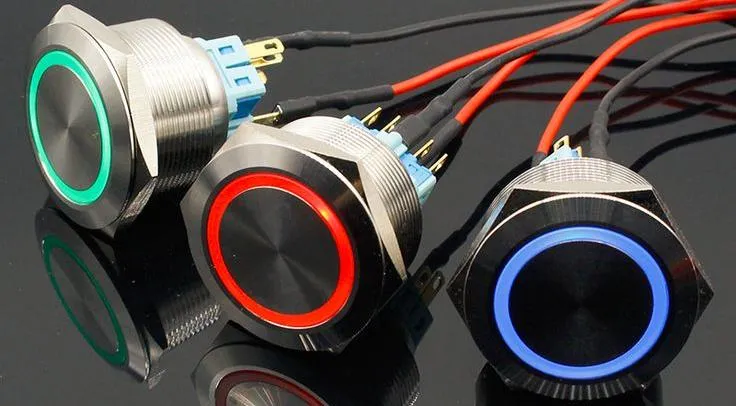

5 Pin drukknopschakelaar met LED



Neem contact op met Langir voor aangepaste drukknopschakelaars



Elke pin op je metalen aan/uit-knop identificeren

Begin met je schakelaar te leren kennen. Elke pin op een 5-pins drukknopschakelaar heeft een uniek doel. Eén pin is meestal verbonden met de voedingsbron, terwijl een andere naar de positieve LED-aansluiting gaat. De overige pinnen zorgen voor de belasting, aarding of signaalfeedback. Als je met metalen drukknoppen werkt, controleer dan of de behuizing van de schakelaar is verbonden met massa. Dit zorgt voor een veilige werking en minimaliseert interferentie. Markeer de pinnen op basis van de schema's van de fabrikant voor nauwkeurigheid, aangezien het verkeerd identificeren van een pin kan leiden tot bedradingsfouten of apparaatstoringen.



Gebruikelijke typen 5-pins LED-drukknopschakelaars

Er bestaan verschillende modellen 5-pins schakelaars. Sommige zijn ontworpen met een permanent oplichtende LED, terwijl andere alleen oplichten als de knop wordt ingedrukt. Er zijn ook varianten die gemaakt zijn van corrosiebestendige materialen zoals aluminium of messing. Er zijn ook schakelaars die driewegfuncties ondersteunen voor complexe automatiseringsopstellingen. Ongeacht het model, controleer of de schakelaar voldoet aan de nationale elektrische normen en getest is op duurzaamheid. Houd rekening met factoren zoals de voltwaarde, de isolatiekwaliteit en het gemak van aansluiting met schroefklemmen voor een veilige pasvorm.



Essentiële gereedschappen en materialen voor schakelaar en bedrading

Voordat je begint, moet je essentieel gereedschap verzamelen: een schroevendraaier, draadstripper, multimeter, soldeerbout en geschikte kabels. Materialen zijn onder andere de schakelaar, draden met de juiste dikte, connectoren en, indien nodig, extra weerstanden om je LED te beschermen tegen overspanning. Als je materialen van goede kwaliteit gebruikt, voorkom je problemen zoals corrosie of oververhitting. Het is altijd de moeite waard om te investeren in een stevige aansluitdoos en isolatietape om alles netjes en veilig te houden.



Veiligheidsmaatregelen voordat u begint met uw bedradingsproject

Veiligheid eerst! Ontkoppel altijd uw stroombron voordat u bedrading aanraakt. Gebruik een geïsoleerd werkoppervlak en draag een veiligheidsbril. Controleer of de spanningsniveaus geschikt zijn voor de schakelaar en LED om beschadiging van onderdelen te voorkomen. Volg de plaatselijke elektrische voorschriften en als je ooit twijfelt, raadpleeg dan een professionele elektricien. Als je deze voorzorgsmaatregelen neemt, garandeer je niet alleen een succesvolle installatie, maar ook je persoonlijke veiligheid.



Bedradingsschema van een basis 5-polige drukknopschakelaar lezen

Een bedradingsschema is de weg naar succes. Vergelijk eerst je fysieke schakelaar met het schema van de fabrikant. Let op waar de voedings-, belastings-, LED-positieve, LED-negatieve en aardingspennen zijn geplaatst. Een duidelijk schema helpt bedradingsfouten voorkomen en zorgt ervoor dat de LED correct gaat branden. Gebruik een multimeter om de continuïteit te controleren terwijl je elke pin aansluit en controleer of elke aansluiting overeenkomt met het schema.



De bedrading van de 5-pins schakelaar voorbereiden





Neem contact op met Langir voor aangepaste drukknopschakelaars



De juiste draaddikte voor uw toepassing selecteren

Kies draden die de stroom van je circuit aankunnen. Over het algemeen werkt een draad van 22 tot 18 gauge goed voor de meeste LED- en zwakstroomtoepassingen. Dikkere draden kunnen nodig zijn als je belasting meer vermogen vereist. De juiste draaddikte beïnvloedt zowel de veiligheid als de prestaties.



Draden strippen en voorbereiden voor aansluiting

Strip de isolatie voorzichtig, zodat er genoeg blootliggende draad overblijft voor een goede verbinding, maar niet zoveel dat draden kortsluiting kunnen maken. Knip draden op een nette lengte en draai draden in elkaar als je gevlochten draad gebruikt. Dit minimaliseert het risico op kortsluiting en zorgt voor een schone, duurzame verbinding.



Inzicht in je stroombron en belasting

Voordat je bedraadt, moet je weten wat de stroomvereisten van je circuit zijn. Controleer of je voedingsbron - of het nu een gelijkstroomvoeding of batterij is - overeenkomt met de spanning en stroom van de LED. De belasting kan extra componenten bevatten, dus plan dienovereenkomstig. Een duidelijk beeld zorgt voor compatibiliteit over de hele linie.



De bedrading van je 5-pins connector plannen

Teken een eenvoudig schema van je lay-out. Rangschik de draden van de voedingsbron, via de schakelaar, naar de belasting en LED. Label elke verbinding duidelijk. Een geplande lay-out zorgt ervoor dat je niet halverwege het project in de war raakt en helpt je later bij het oplossen van problemen.



De functionaliteit van uw LED-drukknopverlichting testen vóór installatie

Voordat je alles afrondt, test je de LED apart met een bekende goede voeding en weerstand. Controleer of hij oplicht zoals verwacht. Deze stap geeft je het vertrouwen dat de LED en schakelaar volledig functioneel zijn wanneer ze worden geïntegreerd in het uiteindelijke circuit.



Stap-voor-stap bedradingsschema 5-polige drukknopschakelaar implementatie



Neem contact op met Langir voor aangepaste drukknopschakelaars



De stroombron aansluiten op de schakelaar

Sluit de positieve uitgang van je voeding aan op de pin die bedoeld is voor voeding. Zorg ervoor dat de aansluitingen goed vastzitten met schroefklemmen of soldeerverbindingen. Een schone verbinding zorgt voor een minimale spanningsval en betrouwbare prestaties na verloop van tijd.



De belasting op de schakeluitgang aansluiten

De belasting, die een relais of een extra LED-opstelling kan zijn, wordt aangesloten op de uitgangspen van de schakelaar. Zorg ervoor dat de positieve pin van de belasting overeenkomt met de uitgang van de schakelaar. Volg het bedradingsschema nauwkeurig om verkeerde verbindingen tussen de belasting en de voeding te voorkomen.



De LED positieve pinverbinding integreren

Verbind de positieve lijn van de LED met de bijbehorende pin op de schakelaar. Deze verbinding zorgt ervoor dat de LED onmiddellijk feedback geeft wanneer de knop wordt ingedrukt. Als je ontwerp een altijd brandende indicator vereist, overweeg dan een parallel circuit met een extra weerstand voor stroomregeling.



De negatieve pin van de LED correct aarden

Een goede aarding is cruciaal. Verbind de negatieve pin van de LED en alle ongebruikte aardpennen met de gemeenschappelijke aarding. Een stabiele aarding voorkomt zwerfspanningen en zorgt ervoor dat het hele circuit veilig werkt. Controleer of elke massaverbinding goed vastzit, vooral bij metalen schakelaars.



Aansluitingen controleren aan de hand van het bedradingsschema van uw 5-pins schakelaar

Als alle draden zijn aangesloten, vergelijk dan je opstelling met het schema van de fabrikant. Gebruik een multimeter om de continuïteit en het juiste spanningsniveau te controleren. Het controleren van de aansluitingen verkleint de kans op storingen zodra de stroom is hersteld.



De LED-verlichting van de drukknop configureren



 Neem contact op met Langir voor aangepaste drukknopschakelaars



Bedrading voor LED-indicatie die altijd aan is

Als je wilt dat de LED blijft branden als indicator, sluit je de positieve pin aan op een constante voedingsbron met een geschikte weerstand. Deze methode geeft een visueel signaal dat het circuit altijd van stroom wordt voorzien. Pas de weerstandswaarden aan op basis van de spanning en stroomsterkte van de LED.



LED-activering instellen wanneer de schakelaar aan staat

Voor een opstelling waarbij de LED alleen brandt wanneer de knop wordt ingedrukt, bedraad je hem zo dat het LED-circuit alleen wordt voltooid tijdens de bediening. Deze configuratie bespaart stroom en laat duidelijk zien wanneer de schakelaar actief is. Het is ideaal voor signaleringstoepassingen met laag stroomverbruik.



Opties voor onafhankelijke LED-regeling

Overweeg het gebruik van een microcontroller voor onafhankelijke LED-bediening. Dit maakt programmeerbare patronen of dimeffecten mogelijk wanneer de knop wordt ingedrukt. Onafhankelijke besturing biedt extra flexibiliteit voor geavanceerde automatiseringssystemen.



Vereiste weerstand voor LED-bescherming in bedrading van 5-pins schakelaars

Neem altijd een weerstand op in serie met je LED om de stroom te beperken en doorbranden te voorkomen. Bereken de weerstandswaarde met behulp van de wet van Ohm op basis van de voedingsspanning en de doorlaatspanning van de LED. Een nauwkeurige weerstandswaarde helpt de levensduur van de LED aanzienlijk te verlengen.



Problemen oplossen met drukknop-LED-lampje

Als je LED niet brandt, controleer dan eerst alle aansluitingen aan de hand van het bedradingsschema. Zoek naar losse verbindingen of verkeerd geplaatste draden. Gebruik de multimeter om problemen met de voeding uit te sluiten en controleer of de weerstand correct werkt. Stapsgewijs problemen oplossen bespaart tijd en angst.



Geavanceerde overwegingen voor 5-pins bedrading en metalen aan/uit-knoppen





Neem contact op met Langir voor aangepaste drukknopschakelaars

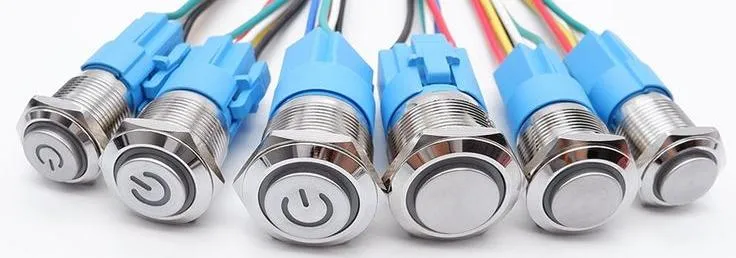

Gebruik van een 5-pins connector voor eenvoudigere installatie en verwijdering

Een speciale 5-pins connector maakt de installatie eenvoudig. Het maakt modulaire aansluitingen en eenvoudiger onderhoud mogelijk. Connectoren verminderen ook het risico op onbedoelde loskoppeling, een essentieel aspect voor veeleisende industriële omgevingen.



De installatie van je metalen aan/uit-knop waterdicht maken

In industriële omgevingen is weerbestendigheid essentieel. Gebruik siliconenkit en waterdichte behuizingen rond de metalen aan/uit-knop om deze tegen vocht te beschermen. Een goede afdichting garandeert een lange levensduur en betrouwbare prestaties, zelfs in zware omstandigheden.



Uw 5-pins schakelaar integreren met microcontrollers

Voor geavanceerde automatisering integreer je je schakelaar met een microcontroller. Dit opent mogelijkheden voor programmeerbare functies, gedetailleerde logging en afstandsbediening. Veel projecten hebben baat bij een dergelijke integratie, die zorgt voor precisie en herhaalbaarheid bij bewerkingen.



Parallelleren van LED-lampjes met meerdere drukknoppen

Wanneer een project meerdere knipperlichten vereist, kan het parallel schakelen van LED-circuits ruimte besparen en de bedrading vereenvoudigen. Zorg ervoor dat elke LED zijn eigen weerstand heeft voor een consistente helderheid. Parallelleren vereist zorgvuldige planning om overbelasting van het circuit te voorkomen.



Details van het bedradingsschema van een 5-pins ontstekingsschakelaar, indien van toepassing

Sommige toepassingen vereisen specifieke bedrading voor het contactslot. Houd je in deze gevallen strikt aan de instructies van de fabrikant. Dit zorgt voor een veilige en efficiënte werking, vooral bij systemen zoals motoren of zware machines.



De installatie van uw 5-pins drukknopschakelaar testen en voltooien





 Neem contact op met Langir voor aangepaste drukknopschakelaars



Veilig initiële opstarttests uitvoeren

Voer vóór de volledige ingebruikname een inschakeltest met lage spanning uit. Controleer of de LED en de schakelaar de juiste spanning hebben. Test de bediening van de drukknop om te zien of de LED goed reageert. Deze vroege test voorkomt mogelijke schade later.



De werking van de schakelaar en de LED controleren

Druk na het inschakelen meerdere keren op de schakelaar om te controleren of deze consistent reageert. Let op vertragingen of zwakke verlichting die kunnen duiden op verbindingsproblemen. Een betrouwbare schakelaar moet onmiddellijk LED-activering en -deactivering weergeven.



Alle verbindingen vastzetten en de metalen aan/uit-knop monteren

Na het testen zet je de bedrading vast met kabelbinders of krimpkous. Bevestig de metalen aan/uit-knop stevig in de behuizing met de juiste schroeven. Een stevige installatie beschermt tegen trillingen en per ongeluk loskoppelen.



Eindinspectie van je schakelaar en bedrading

Voer een laatste inspectie uit waarbij je de installatie vergelijkt met het bedradingsschema. Controleer of er geen losse bedrading is en of alle aansluitingen goed vastzitten en schoon zijn. Deze laatste controle is essentieel voordat het systeem volledig in je bedrijf wordt geïntegreerd.



Het bedradingsschema van uw 5-pins drukknopschakelaar documenteren voor toekomstig gebruik

Leg de lay-out van de bedrading gedetailleerd vast, inclusief foto's en diagrammen. Documentatie helpt bij toekomstige probleemoplossing of upgrades en zorgt ervoor dat elke technicus uw installatie kan begrijpen en ermee kan werken.



Zo bedraad je een 5-polige drukknopschakelaar met LED | veelgestelde vragen

Waarvoor dienen de 5 pinnen in de drukknopschakelaar?

De vijf pinnen hebben een verschillende functie, zoals het aansluiten van de voeding, het verzenden van de belasting en het aansturen van de LED. Elke pin wordt in kaart gebracht op basis van het schema van de fabrikant voor de juiste functionaliteit.

Hoe zorg ik ervoor dat mijn LED niet doorbrandt?

Neem een weerstand op in serie met de LED, berekend volgens de wet van Ohm. Dit beperkt de stroom en voorkomt dat een te hoge spanning de LED beschadigt.

Wat moet ik doen als de LED helemaal niet oplicht?

Controleer alle bedradingsverbindingen en test de componenten met een multimeter. Controleer of de voeding actief is en of de drukknop volledig contact maakt wanneer erop gedrukt wordt.

Kan ik deze schakelaar integreren met een microcontroller voor extra functies?

Ja, door de schakelaar aan te sluiten op een microcontroller is programmeerbare besturing mogelijk, waardoor functies als dimmen of aangepaste LED-patronen mogelijk worden - ideaal voor automatiseringsprojecten.

Welke veiligheidsmaatregelen moeten worden genomen tijdens de installatie?

Haal altijd de stekker uit het stopcontact voordat u begint, gebruik geïsoleerd gereedschap en controleer het spanningsniveau met een multimeter. Het opvolgen van de juiste veiligheidsmaatregelen helpt schokken en schade aan apparatuur te voorkomen.
