Beschreibung

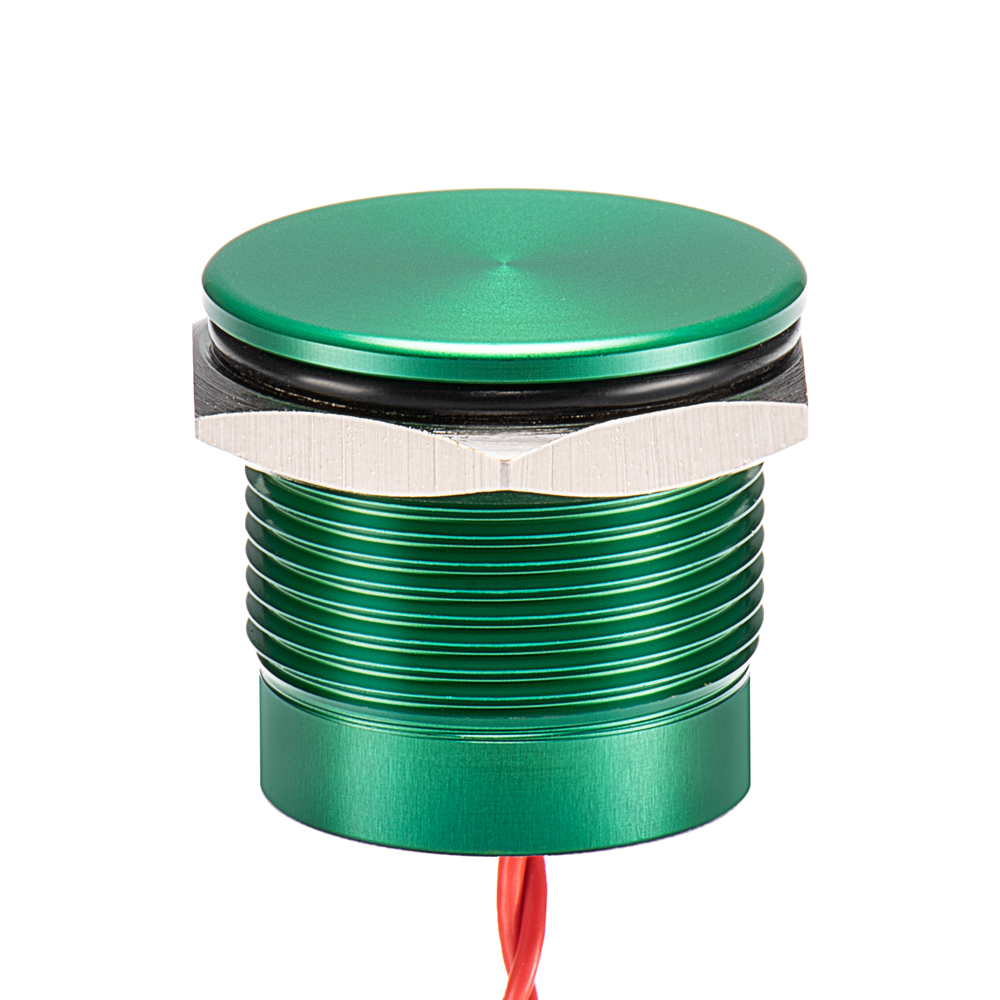

Diese piezoelektrischen Schalter gehören zur PZ-Serie, die Modelle mit einer Buchsengröße von 12, 16, 19, 22, 25 oder 30 mm umfasst. Abgedichtet nach IP68 oder IP69K, leicht zu reinigende Metalloberfläche, lange Lebensdauer (50 Millionen Schaltzyklen), Ringbeleuchtung, kundenspezifische Konfigurationen.
Wichtigste Merkmale
- Leicht zu reinigende Metalloberfläche
- Lange Lebensdauer (50 Millionen Zyklen)
- Ring- oder Punktbeleuchtung
- Abgedichtet gemäß IP68 oder IP69K (Schalter auf der Schalttafel montiert)
Technische Daten
| Elektrische Daten | |
| Funktionen | Momentan / Verriegelt |
| Kontaktvereinbarung | SPST N.O. / SPST N.C. |
| Impulsdauer | 125 – 300 ms |
| Spannung | 1 – 24 V AC/DC |
| Schaltstrom | 0,2 A / 1 A |
| Nennbruchlast | 1 W |
| Betriebszyklen | >50,000,000 |
| Schalter auf „AUS“ stellen | > 5 MΩ |
| Schalterwiderstand EIN | < 20 Ω |
| Kapazität | 30 pF |
| Kontaktkonfiguration | Freie Polarität |
| Beleuchtung | Ohne Beleuchtung / Mit Beleuchtung. |
| Technische Daten | |
| Material | Aluminium 6061 T651 / Edelstahl 316L |
| Betätigungskraft | 3 – 5 N |
| Verbindung | Drähte |
| Stellweg | 0,002 mm |
| Stoßschutz | IK 06 |
| Anzugsmoment | 2,5 Nm |
| Farben der Eloxierung | Gold / Rot / Blau / Schwarz / Grün / Naturfarben |
| Umweltdaten | |
| Betriebstemperatur | -40 °C bis 75 °C (Standard). |
| Schutz des geistigen Eigentums | IP69K (Vorder- und Rückseite) |
Häufig gestellte Fragen
Ein piezoelektrischer Schalter ist eine Art von Schalter, der auf der Grundlage des piezoelektrischen Effekts funktioniert. Wenn Druck ausgeübt wird, erzeugt er eine Spannung, die zur Ausführung einer Funktion genutzt werden kann.
Das Prinzip des piezoelektrischen Effekts beruht auf der Fähigkeit bestimmter Materialien, unter mechanischer Beanspruchung – wie beispielsweise Druck oder Schwingungen – eine elektrische Ladung zu erzeugen. Dieser Effekt ist reversibel, was bedeutet, dass sich dieselben Materialien als Reaktion auf ein angelegtes elektrisches Feld auch verformen können.
Piezoelektrische Schalter kommen in einer Vielzahl von Anwendungsbereichen zum Einsatz, von der Unterhaltungselektronik über Industriemaschinen bis hin zu medizinischen Geräten.
Zu den wichtigsten Vorteilen piezoelektrischer Schalter zählen ihre Langlebigkeit, ihre Vielseitigkeit und ihre Energieeffizienz.
Die Zukunft der piezoelektrischen Schalter ist vielversprechend, da technologische Fortschritte zu noch effizienteren und vielseitigeren Geräten führen. Die Energy-Harvesting-Funktion könnte zudem zur Nachhaltigkeit in der Elektronik beitragen.
Zu den gängigen Materialien, die den piezoelektrischen Effekt aufweisen, gehören Quarz, Rochelle-Salz und verschiedene Keramiken.
