Interruttori a pulsante sono fondamentali per il controllo di diversi dispositivi, dagli elettrodomestici ai macchinari industriali. Grazie al loro design semplice ma efficace e molteplici beneficiIl loro mercato si muove al ritmo di 5% CAGR. Che siate appassionati di elettronica o di fai-da-te, questa guida completa su come cablare un interruttore a pulsante vi aiuterà ad affrontare il processo.
Prima di entrare nel dettaglio di come cablare un interruttore a pulsante, è fondamentale capire di cosa si tratta.
Interruttore a pulsante - Le basi
A interruttore a pulsante è comunemente utilizzato per controllare il flusso di corrente nei circuiti elettronici. A differenza degli interruttori a levetta, che mantengono il loro stato fino a quando non vengono nuovamente azionati, gli interruttori a pulsante sono progettati per essere azionati premendo il pulsante, che ritorna alla sua posizione originale quando viene rilasciato.
È costituito da un pulsante o da uno stantuffo collegato a una serie di contatti metallici. Un interruttore a pulsante funziona tramite un'azione di pressione, completando il circuito elettrico. Il circuito si interrompe non appena viene rilasciato, interrompendo il flusso di corrente.
Trova applicazione in diversi dispositivi, come campanelli, calcolatrici, controller di gioco e sistemi automobilistici. Oggi è possibile trovare interruttori a pulsante altamente affidabili con caratteristiche come impermeabilità, resistenza ai graffi, ecc..
Interruttori a pulsante momentanei vs. interruttori a pulsante a levetta
Gli interruttori a pulsante momentanei sono progettati per essere premuti e rilasciati rapidamente. Mantengono la connessione al circuito solo per il tempo in cui il pulsante è premuto, tornando allo stato originale quando viene rilasciato. Questi interruttori sono ideali per le applicazioni che richiedono un controllo temporaneo o momentaneo, come i dispositivi di segnalazione o i sistemi di comunicazione push-to-talk.
Gli interruttori a pulsante a levetta o a scatto mantengono il loro stato una volta commutati fino a quando non vengono nuovamente modificati manualmente. Sono comunemente utilizzati in applicazioni in cui l'interruttore deve rimanere in una posizione specifica, come gli interruttori di accensione/spegnimento di dispositivi elettronici o gli interruttori della luce.
Materiali necessari per costruire un interruttore a pulsante
Per costruire un interruttore a pulsante sono necessari alcuni materiali
- Fili
- Custodia o superficie di montaggio
- Cacciavite e strumenti correlati
- Pulsante
- Saldatore e saldatore
- Pinze
- Supercolla
- Coltello a penna
Ora che abbiamo affrontato tutte le nozioni di base, cerchiamo di capire come cablare efficacemente un interruttore a pulsante.
Come cablare un interruttore a pulsante a 12 V?
Seguire i passaggi indicati di seguito per cablare un impianto a 12 V. pulsante di chiusura interruttore.

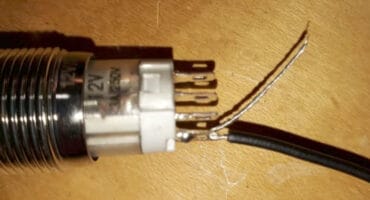

Fase 1: Collegamento dei fili al pulsante
Spingere il filo attraverso le barre/perni metallici all'estremità positiva del pulsante dell'interruttore, creando una V, e torcerlo ripetutamente per bloccarlo in posizione.

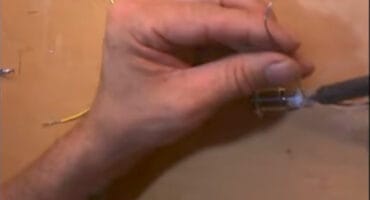

Fase 2: Saldare i fili
Saldare il filo al pulsante senza esagerare. Ripetere la procedura per tutti gli altri fili. Assicurarsi di soffiare sui fili saldati per raffreddarli.

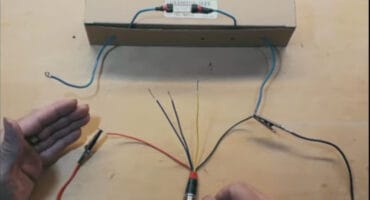

Passo 3: collegare i fili da 12 V
Collegare ora il positivo a 12 V al filo rosso e il negativo a 12 V al filo nero del pulsante. Il LED si accenderà di conseguenza.

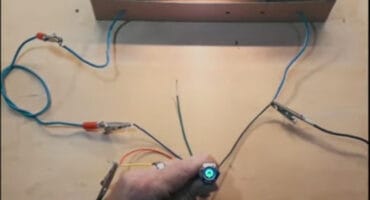

Fase 4: collegare il pulsante al carico
Testare la posizione di spegnimento normale collegando il filo blu al carico e il giallo alla batteria da 12 V. Di conseguenza, il pulsante si accenderà e premendolo si accenderà anche il carico.

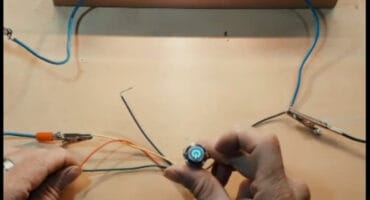

Passo 5: l'impostazione a ritroso
Collegare il filo verde alla batteria da 12 V e collegare il filo giallo al carico.
Come cablare un interruttore a pulsante con 2 pin?
Ecco una guida passo passo su come cablare un interruttore a pulsante con 2 pin:

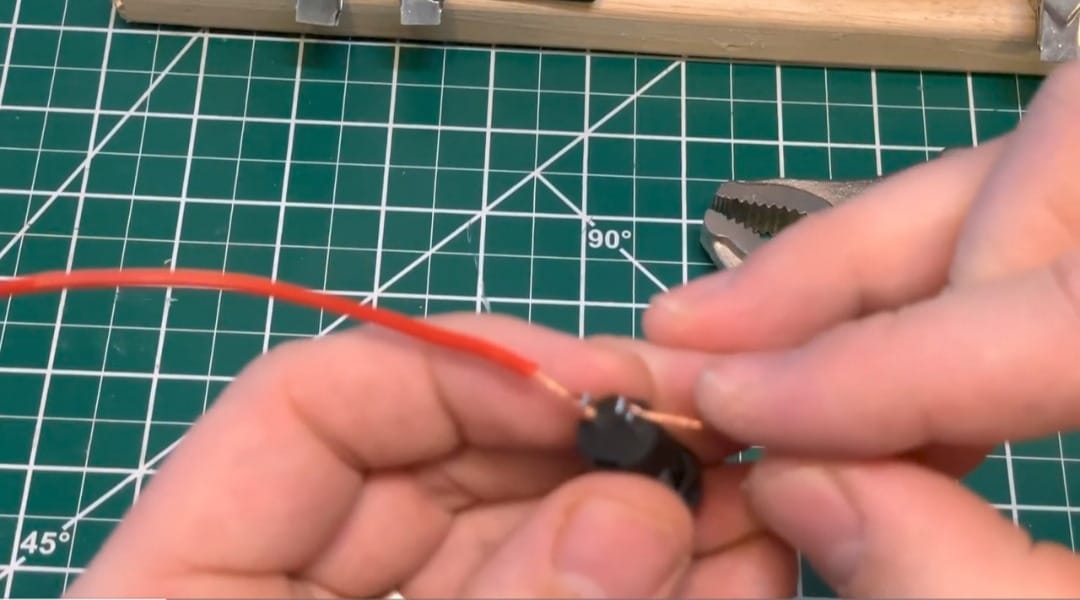

Fase 1: collegare l'alimentazione al pulsante
Prendere i fili rosso e nero dalla batteria e collegarli singolarmente al pulsante.
Fase 2: completare il circuito
Saldare i fili al pulsante per fissarli. Una volta fissati i fili al loro posto, è possibile collegarli a un carico come una lampadina e accenderla con il pulsante.
Come cablare un interruttore a pulsante per 4 pin?
La configurazione specifica dei pin di un interruttore a pulsante per 4 pin può variare a seconda del modello di interruttore. Pertanto, è necessario consultare sempre la documentazione del produttore per conoscere l'esatta piedinatura. Ecco una guida generale su come cablare un interruttore a pulsante con 4 pin.
Fase 1: Familiarizzare con i pin degli interruttori
La maggior parte degli interruttori a pulsante a quattro pin ha due coppie di pin, ciascuna collegata internamente. Si possono etichettare i pin A, B, C e D.
Passo 2: Collegare l'alimentazione
Collegare i terminali positivo e negativo della fonte di alimentazione ai pin dell'interruttore a pulsante, tipicamente A e C.

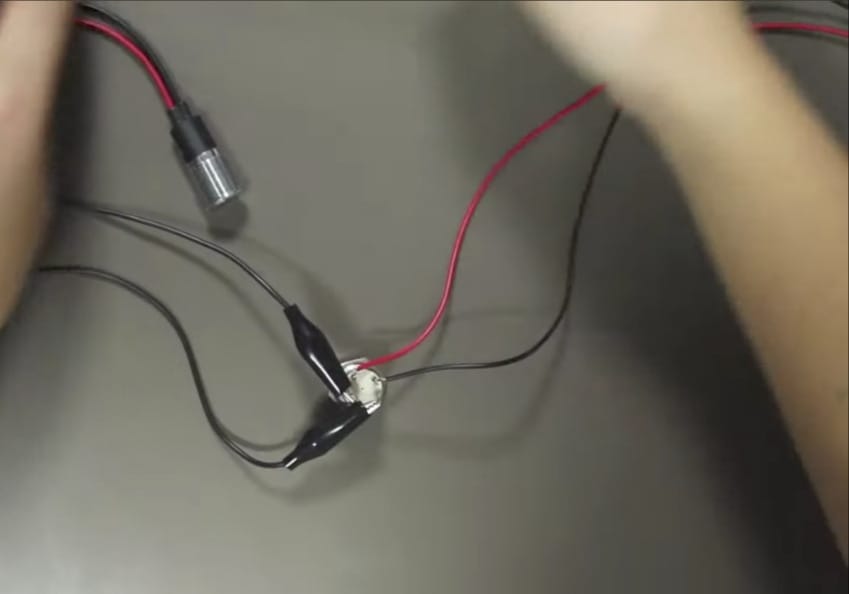

Fase 3: Agganciare un altro filo
Collegare un filo con clip su entrambe le estremità ai due terminali rimanenti.
Passo 4: Fissare il carico
Determinare il pin dell'interruttore a pulsante corrispondente agli stati di accensione o spegnimento quando viene premuto. Collegare un lato del carico a questo pin e l'altro alla massa o al punto di connessione comune.
Come cablare un interruttore a pulsante per 5 pin?
Di seguito viene illustrato passo per passo come cablare un interruttore a pulsante a 5 pin utilizzando due metodi diversi:
Metodo #1
Fase 1: utilizzo dell'imbracatura
Nella prima fase, spingere il pulsante nel cablaggio per facilitare il cablaggio.
Fase 2: Collegamento dell'alimentatore
Collegare un'estremità dell'alimentatore al pin della lampada sul pulsante. Collegare anche l'altra estremità dell'alimentatore al secondo pin della lampada.
Passo 3: collegare il pin comune
Collegare il pin comune dell'interruttore a un'estremità dell'ingresso del dispositivo e l'altra estremità al lato positivo dell'alimentazione.
Passo 4: agganciare un altro filo
Collegare un altro filo e inserirne un'estremità nel pin comune (quello verde) del pulsante.
Passo 5: collegare il pin di accensione/spegnimento
Inoltre, collegare il nuovo filo verde con il pin di accensione/spegnimento del pulsante.
Fase 6: Controllo della lampada
Dopo aver seguito i passaggi sopra descritti, fare clic sul pulsante e la luce si accenderà, indicando che il cablaggio è corretto.
Metodo #2
Passo 1: collegare l'alimentatore
Collegare l'estremità negativa dell'alimentatore a un'estremità del pin della lampada.
Fase 2: collegamento di un lato del dispositivo
Collegare un lato del dispositivo (il filo blu) al piede normalmente aperto (NO) del pulsante.
Fase 3: Collegamento dell'altro lato del dispositivo
Collegare l'altro lato del dispositivo (il filo bianco) al lato negativo dell'alimentazione.
Fase 4: Collegare un altro filo
Prendere un altro filo (quello verde); collegarne un'estremità al piedino Normalmente Aperto (NO) e l'altra estremità al pin della lampada.
Fase 5: Prova del circuito
Testate il circuito facendo clic sul pulsante e verificate se la lampada si accende. In caso affermativo, il cablaggio è stato eseguito perfettamente.
Come cablare un interruttore a pulsante e risolvere i problemi che ne derivano
Risoluzione dei problemi di cablaggio
Ecco come cablare un interruttore a pulsante e come risolvere i problemi più comuni:
- Controllare i collegamenti di cablaggio a entrambe le estremità dell'interruttore e serrare eventuali viti o collegamenti allentati. Se un filo è scollegato, ricollegarlo al terminale corretto.
- Ricontrollare i collegamenti dei terminali per verificare che corrispondano alle posizioni di ingresso, uscita e terra designate.
- Se ne trovate, sostituite o coprite il cablaggio danneggiato con del nastro isolante. Inoltre, controllate che non vi siano fili allentati che potrebbero toccare altre parti conduttrici e causare un cortocircuito.
- Controllare il carico del circuito e verificare che rientri nella capacità nominale dell'interruttore. Se necessario, ridistribuire il carico o considerare l'utilizzo di un interruttore con una corrente nominale più elevata.
Risoluzione dei problemi degli interruttori
Seguite queste linee guida su come cablare un interruttore a pulsante ed eviterete i normali problemi di commutazione.
- Assicurarsi che l'interruttore riceva l'alimentazione da una fonte affidabile. Verificare che l'alimentatore sia attivo e fornisca la tensione corretta.
- Potrebbe essere difettoso se la fonte di alimentazione funziona correttamente, ma l'interruttore non funziona. Sostituire l'interruttore con uno nuovo e verificare se il problema si risolve.
- Pulire l'interruttore e l'area circostante con una spazzola morbida per rimuovere polvere, sporco o detriti.
- Applicare una piccola quantità di detergente o lubrificante per contatti elettrici per allentare eventuali parti bloccate.
- Sostituire l'interruttore se è rotto o danneggiato.
- I collegamenti allentati possono causare un funzionamento intermittente, quindi tutti i cablaggi devono essere sicuri e stretti.
- Utilizzare un multimetro per verificare la continuità e il corretto funzionamento dell'interruttore. Seguire le istruzioni del produttore per eseguire il test di continuità.
- Alcuni interruttori possono essere influenzati da condizioni ambientali come l'umidità o le fluttuazioni di temperatura. È necessario riposizionare l'interruttore o utilizzare un dispositivo progettato per resistere a fattori ambientali dannosi.
- Assicurarsi che l'interruttore sia dimensionato correttamente per il carico elettrico che controlla. Se l'interruttore si surriscalda o fa scintille, è possibile che stia gestendo una corrente superiore alla sua capacità. Se necessario, sostituire l'interruttore con uno di classe superiore.
- I fili allentati o esposti possono causare cortocircuiti o surriscaldamento. Eliminare eventuali problemi di cablaggio e utilizzare connettori o materiali isolanti adeguati.
Come cablare un interruttore a pulsante - Domande frequenti
Qual è il principio di funzionamento dell'interruttore a pulsante?
L'interruttore a pulsante segue un semplice meccanismo di azionamento che può essere attivato o disattivato premendo il pulsante. Quando viene premuto, il meccanismo a molla viene compresso, portando al completamento del circuito. Al contrario, una volta rilasciato il pulsante, il meccanismo a molla ritorna alla sua posizione originale, interrompendo il circuito e fermando il flusso di corrente.
È possibile cablare un interruttore a pulsante utilizzando fili diversi?
È importante utilizzare il filo appropriato per il cablaggio di un interruttore a pulsante. In generale, si consiglia di utilizzare un filo di rame a trefoli con un calibro adeguato per garantire flessibilità e conduttività. Inoltre, il calibro del filo deve essere adatto alla corrente nominale dell'interruttore e alla lunghezza del filo per ridurre al minimo le cadute di tensione.
Come cablare un interruttore a pulsante con le giuste precauzioni?
Quando si lavora con interruttori a pulsante, assicurarsi che la fonte di alimentazione sia spenta prima di effettuare i collegamenti di cablaggio. Utilizzare strumenti isolati e indossare occhiali e guanti di sicurezza. Seguire le linee guida sulla sicurezza elettrica per evitare scosse elettriche o cortocircuiti.
Come si risolve il problema del malfunzionamento dell'interruttore a pulsante?
- Assicurarsi di fornire la tensione corretta e controllare che non vi siano fili allentati o scollegati.
- Controllare che l'interruttore non presenti danni fisici o detriti che possano ostacolarne il funzionamento.
Se questi passaggi non risolvono il problema, si consiglia di sostituire l'interruttore.
Qual è la differenza tra un interruttore a pulsante normalmente aperto (NO) e uno normalmente chiuso (NC)?
Il circuito NO è aperto e la corrente non passa quando il pulsante non è premuto. Tuttavia, quando il pulsante viene premuto, il circuito viene chiuso e la corrente inizia a scorrere senza soluzione di continuità.
Il circuito NC funziona in modo completamente opposto al circuito NO. Significa che il circuito è collegato quando il pulsante non è premuto, ma è scollegato quando è premuto.
Come collegare un interruttore a pulsante a un clacson?
Seguite questi passaggi per cablare un interruttore a pulsante a un clacson:
- Identificare i terminali positivo e negativo del corno.
- Collegare un terminale del clacson a una fonte di alimentazione con fusibile, in genere il terminale positivo della batteria.
- Collegare l'altro terminale dell'avvisatore acustico a un terminale dell'interruttore a pulsante.
- Collegare il terminale rimanente dell'interruttore a pulsante a una fonte di massa o negativa, in genere il telaio del veicolo.
- Testate l'avvisatore acustico premendo il pulsante.
Conclusione
Gli interruttori a pulsante apportano un'immensa funzionalità e versatilità ai circuiti elettrici. Oltre a sapere come cablare un interruttore a pulsante, è fondamentale acquistarlo da un nome affidabile come Langir.
